奔驰雨量光线传感器更换与校准：光学元件、诊断编码和功能测试

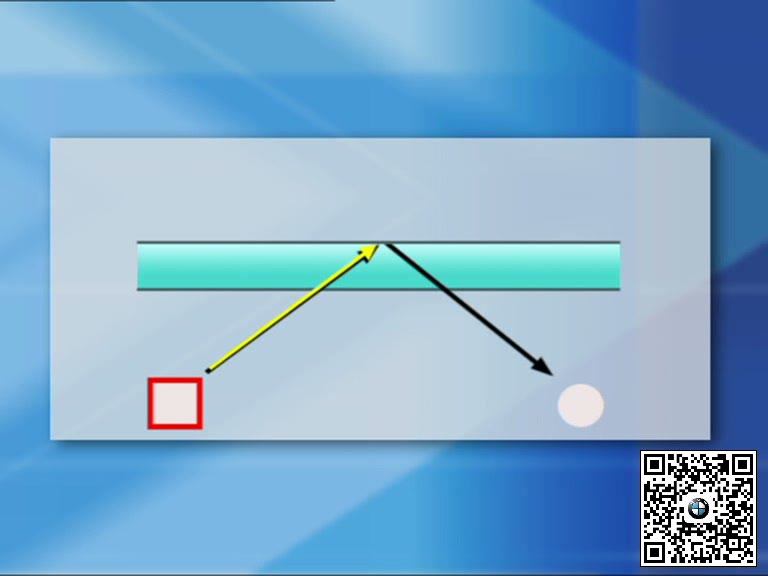

雨量光线传感器通过风挡玻璃上的光学区域识别降雨和环境光线。传感器、光学元件、风挡玻璃或安装支架不匹配，都可能造成自动雨刮和自动灯光工作异常。

维修前应读取故障码和实际值，并核对车辆配置、传感器零件号与风挡玻璃状态。不能只凭自动雨刮不工作就直接更换传感器。

一、确认传感器类型和故障现象

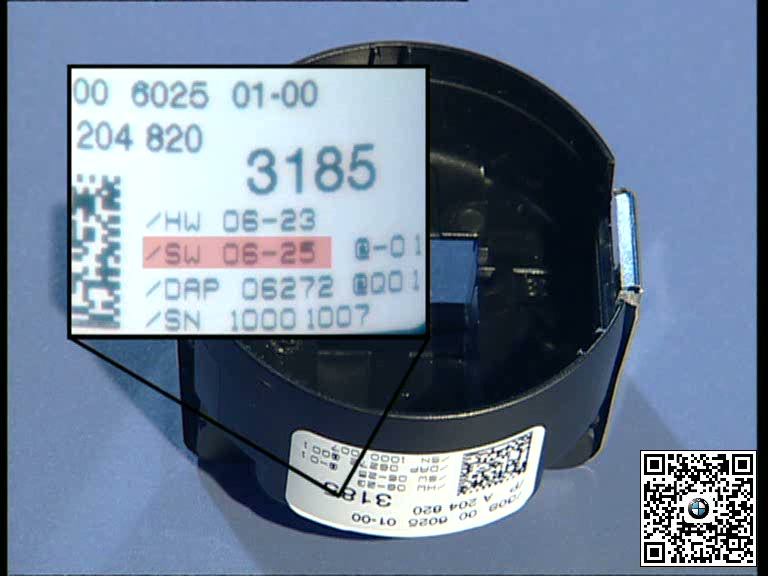

检查自动雨刮、自动灯光的具体故障表现，读取控制单元故障码和传感器实际值。根据车辆数据核对传感器型号及软件配置。

二、拆下传感器并检查光学区域

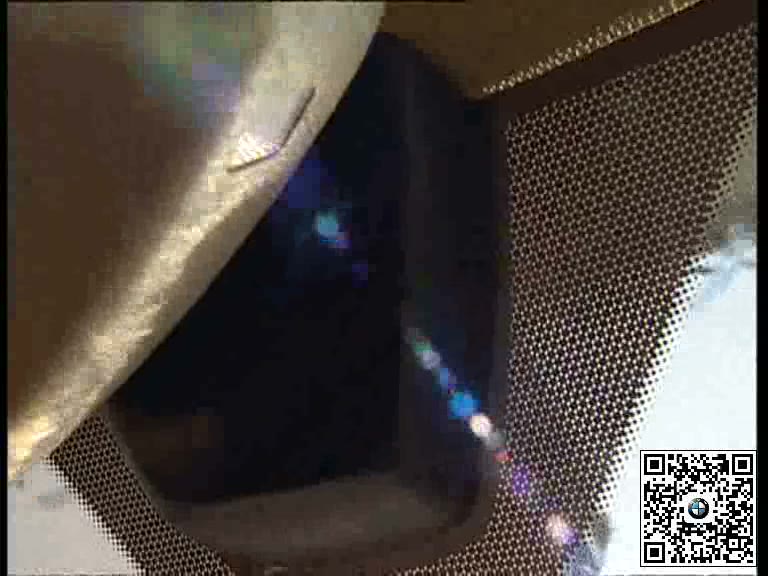

从规定方向释放内后视镜区域盖板和传感器固定结构，断开插头。检查风挡支架、光学接触面和耦合元件是否污染、起泡、偏移或损伤。

三、正确安装传感器与光学元件

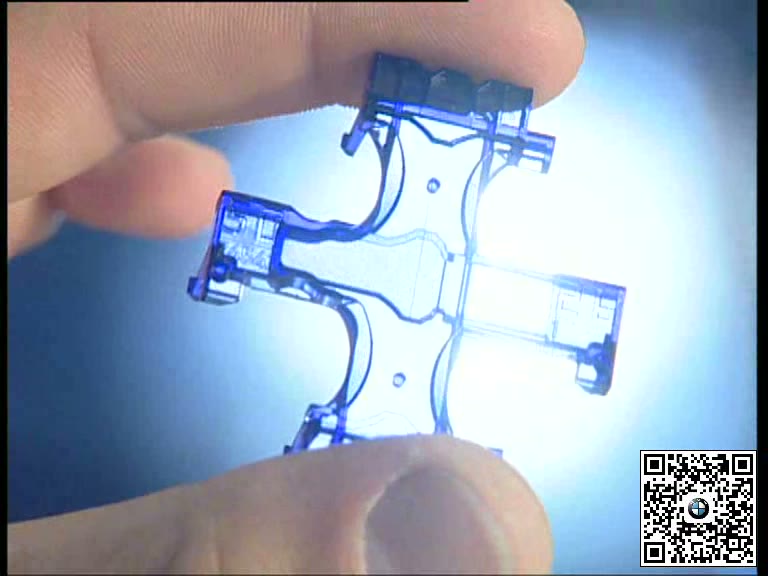

清洁安装区域，按零件要求更新或恢复光学耦合元件，使传感器与玻璃均匀贴合并可靠锁止。不得让气泡、灰尘或手印留在光学区域。

四、执行诊断设置和功能测试

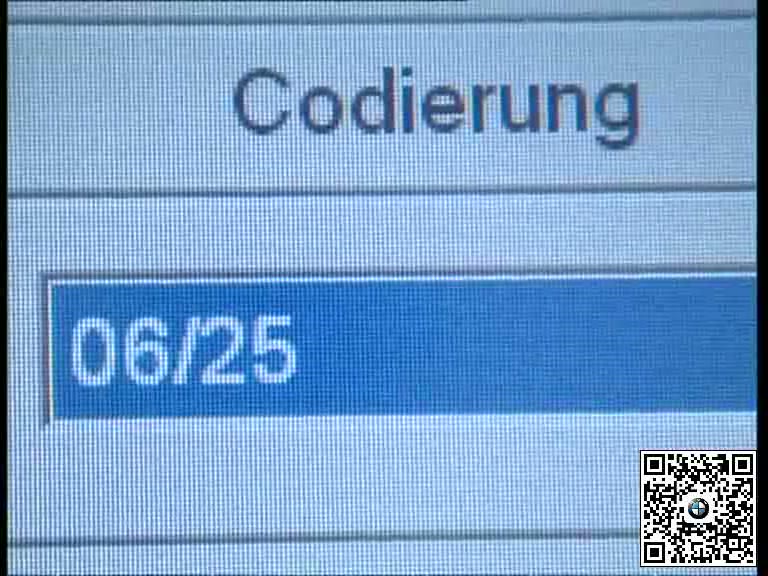

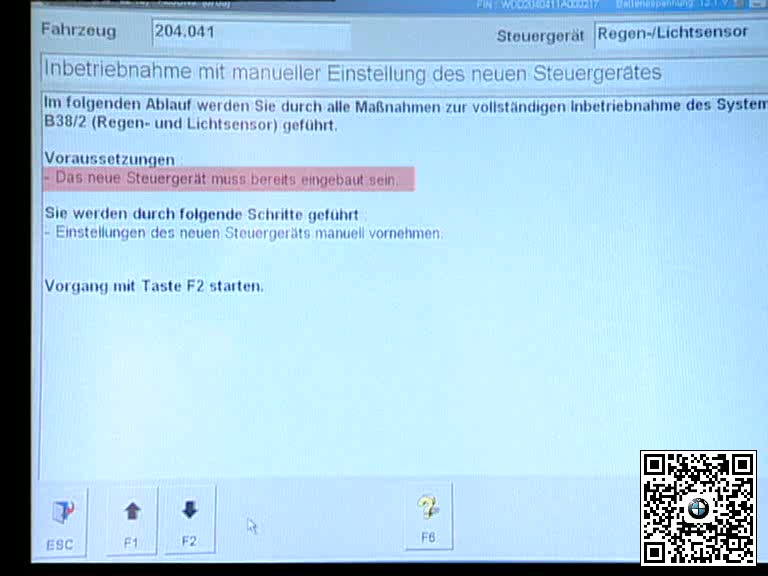

按诊断仪提示完成必要的初始化、校准或编码，清除故障码。通过受控喷水和环境光变化检查自动雨刮灵敏度、灯光切换及实际值响应。

五、完工检查要点

• 传感器、风挡玻璃和车辆配置相互匹配。
• 光学接触面洁净、平整且没有气泡。
• 固定结构和插头完全锁止。
• 诊断设置完成，雨量与光线功能测试正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
