奔驰W221中控旋压式控制器拆装：扶手、饰板、插头与控制器分解

W221中控旋压式控制器安装在中央控制台饰板上，周围包含木饰板、储物盖板和多个电气连接。拆卸时如果受力点不正确，容易损伤高光饰面或折断隐藏卡扣。

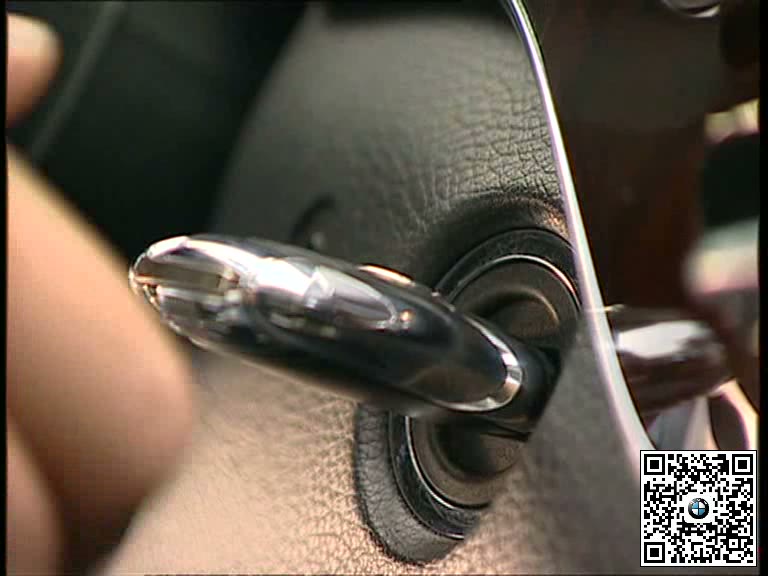

作业前应关闭点火开关，保护中央控制台表面，并准备放置饰板的软垫。不同配置的插头数量可能不同。

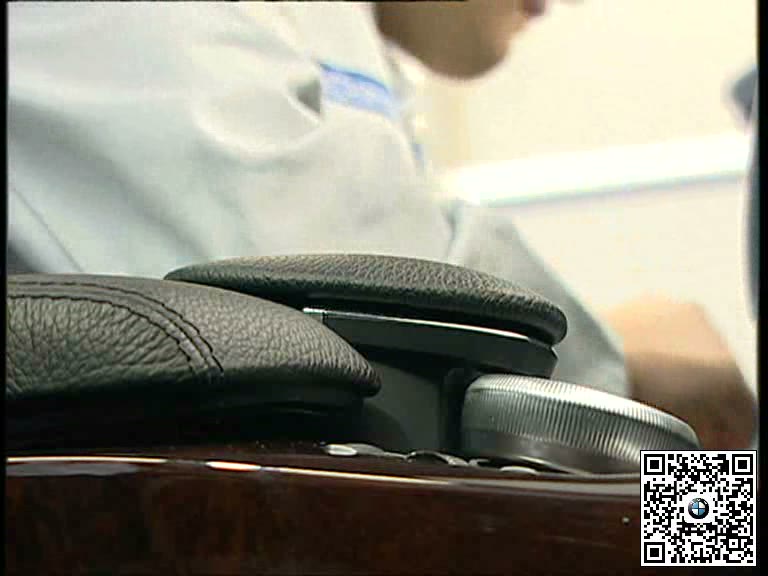

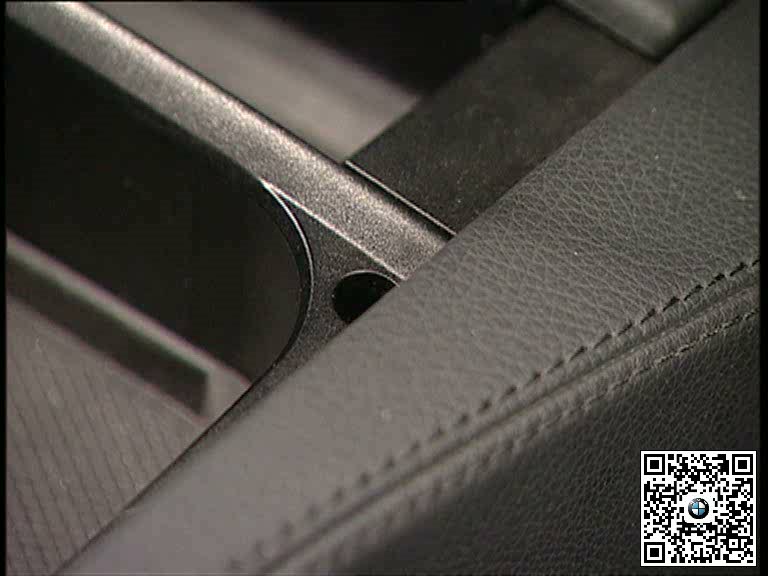

一、释放扶手和中央储物区域

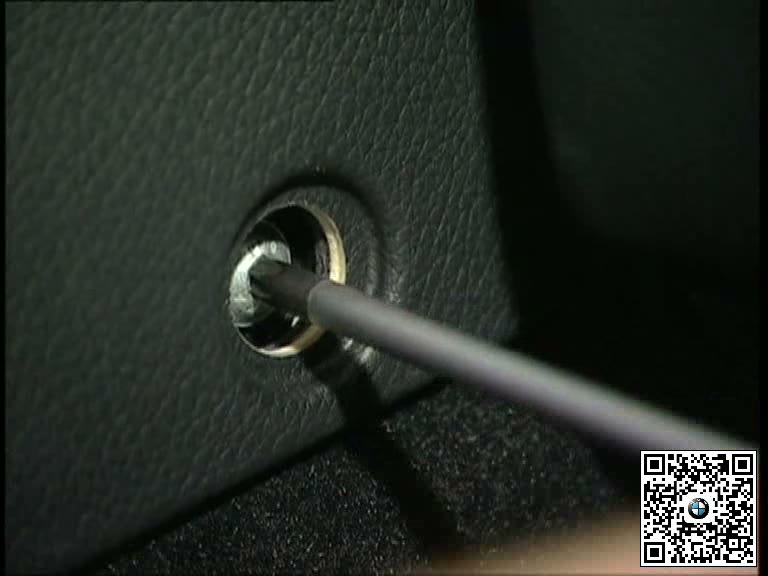

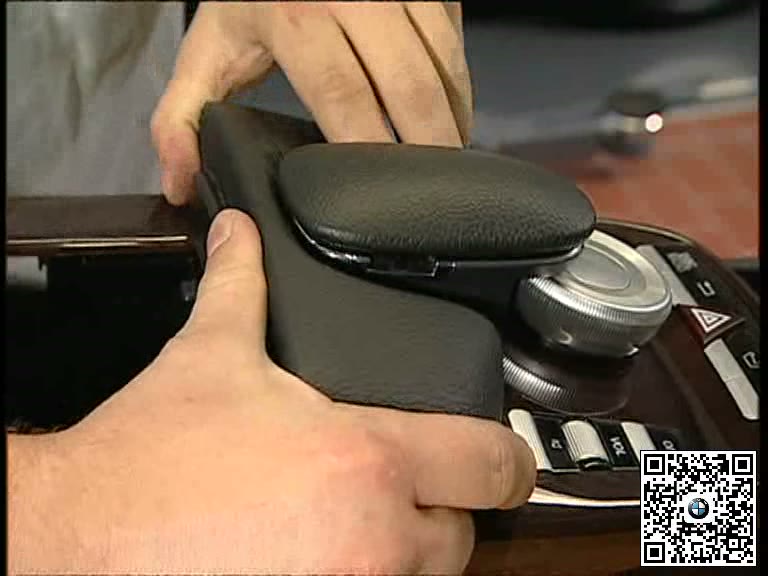

按实操顺序打开扶手与储物盖板，拆除遮挡中央控制台固定点的部件。记录螺钉和小型卡件位置，防止掉入控制台内部。

二、抬起中央控制台饰板

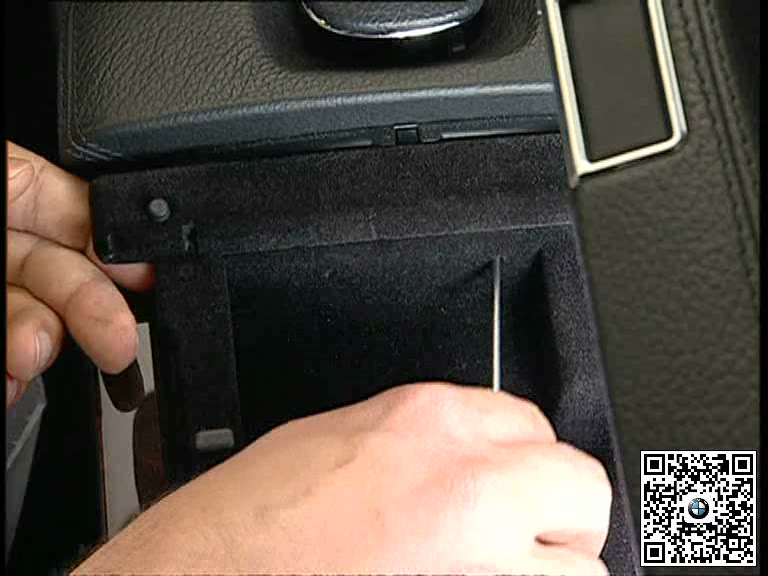

使用合适的塑料工具从规定位置均匀释放饰板，抬起时控制角度，避免木饰板弯曲。饰板尚连接线束时不能直接翻转或悬挂。

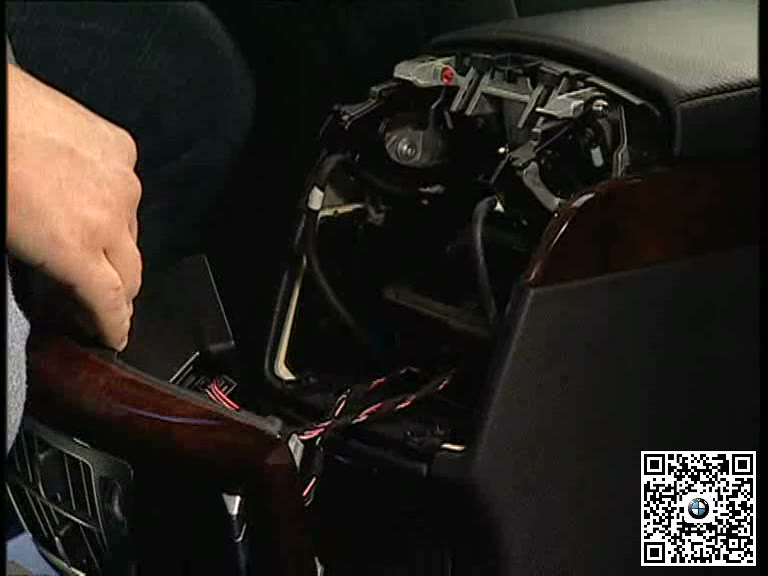

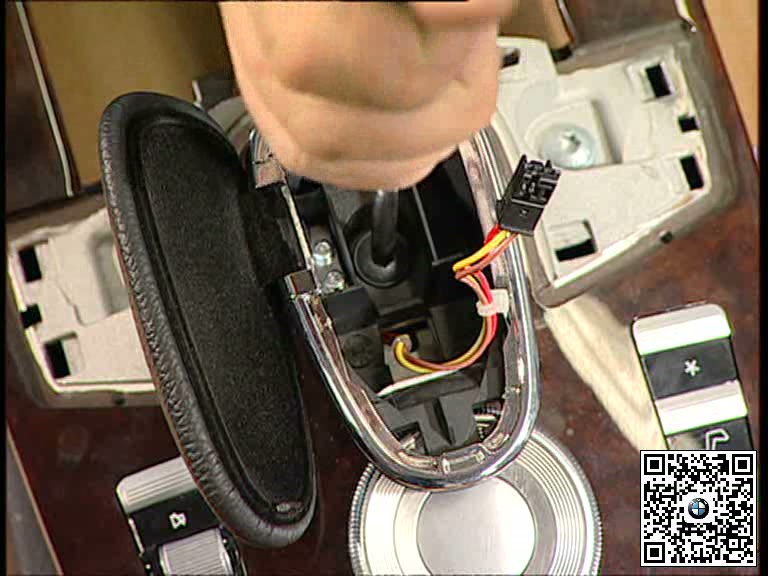

三、断开插头并拆下控制器

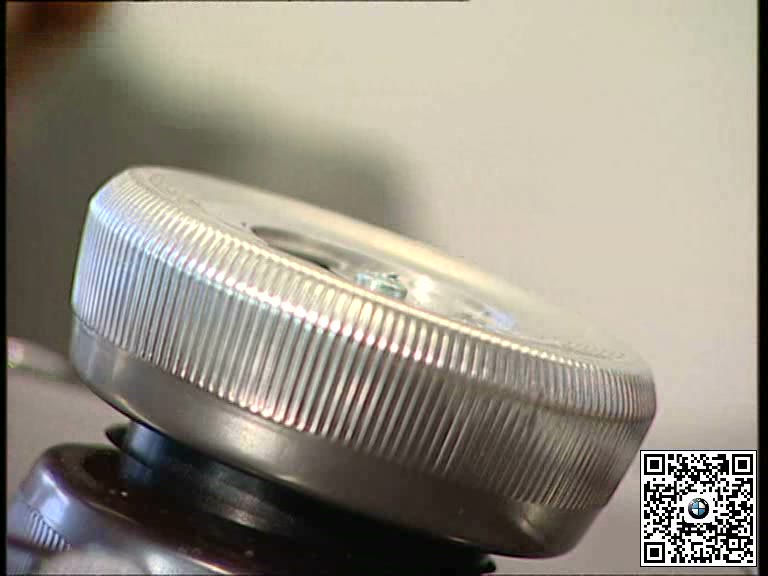

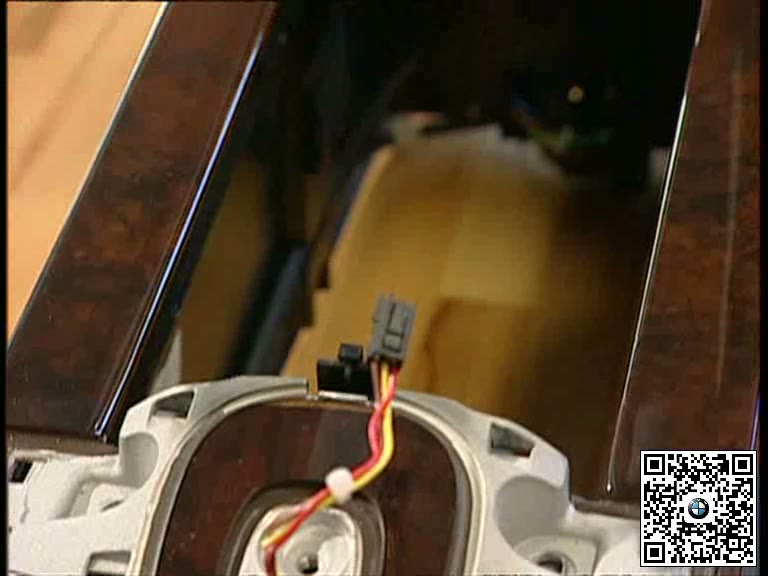

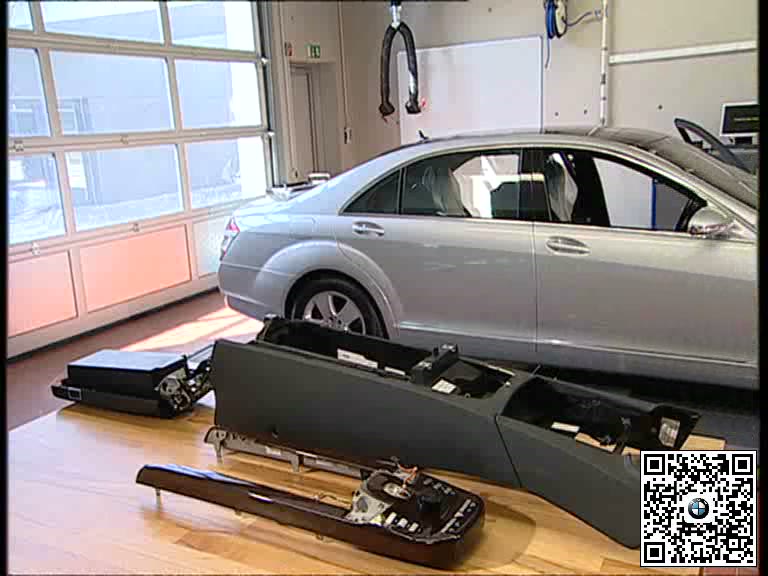

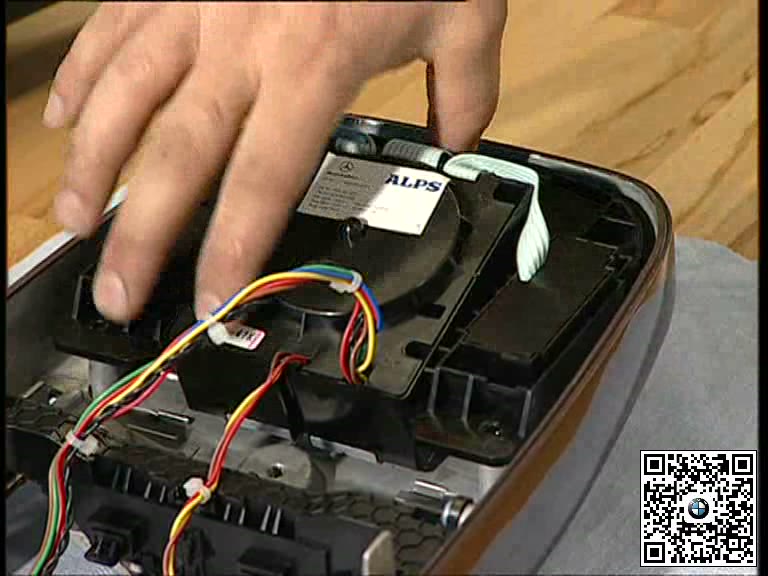

逐一解除插头锁止并记录位置，将饰板移到软垫上。拆下旋压式控制器固定件，检查旋钮、壳体、插座和定位结构。

四、装复并检查操作反馈

按相反顺序安装控制器和饰板，确认所有插头锁止、线束不受挤压。检查旋钮旋转、按压、菜单选择及周边按键功能。

五、完工检查要点

• 木饰板和高光表面没有划痕或变形。
• 所有插头位置正确并完全锁止。
• 饰板卡扣与控制台间隙均匀。
• 旋转、按压和菜单操作反馈正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
