本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI09.00-P-063136，版本4 |
|---|---|
| 功能组 | 09.00 概述 |
| 日期 | 2017-05-05 |
| 适用范围 | 车型：205 起始受影响底盘号：L 039429／日期：2015.09.03 |
一、故障现象与投诉条件
可听到嚎叫声，发动机温度升高后声音更加明显
附件
文件 描述
recording when engine run .mp3 操作油门踏板
recording when engine switch off.mp3 操作油门踏板
二、原通告列出的可能原因
.
请参考附件音频
三、检查与补救步骤
两个阻尼器及螺母，以此增加水泵及纵梁的间隙用以吸收震动。
请参考拧紧力矩
附件
文件 描述
指导
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
N 000000 006037 螺母 2 拧紧力矩８ＮＭ X
A 221 325 00 44 橡胶阻尼器 2 拧紧力矩9NM X
操作号与损坏代码
容 时间 损坏代码 提示
20602 36
0.3

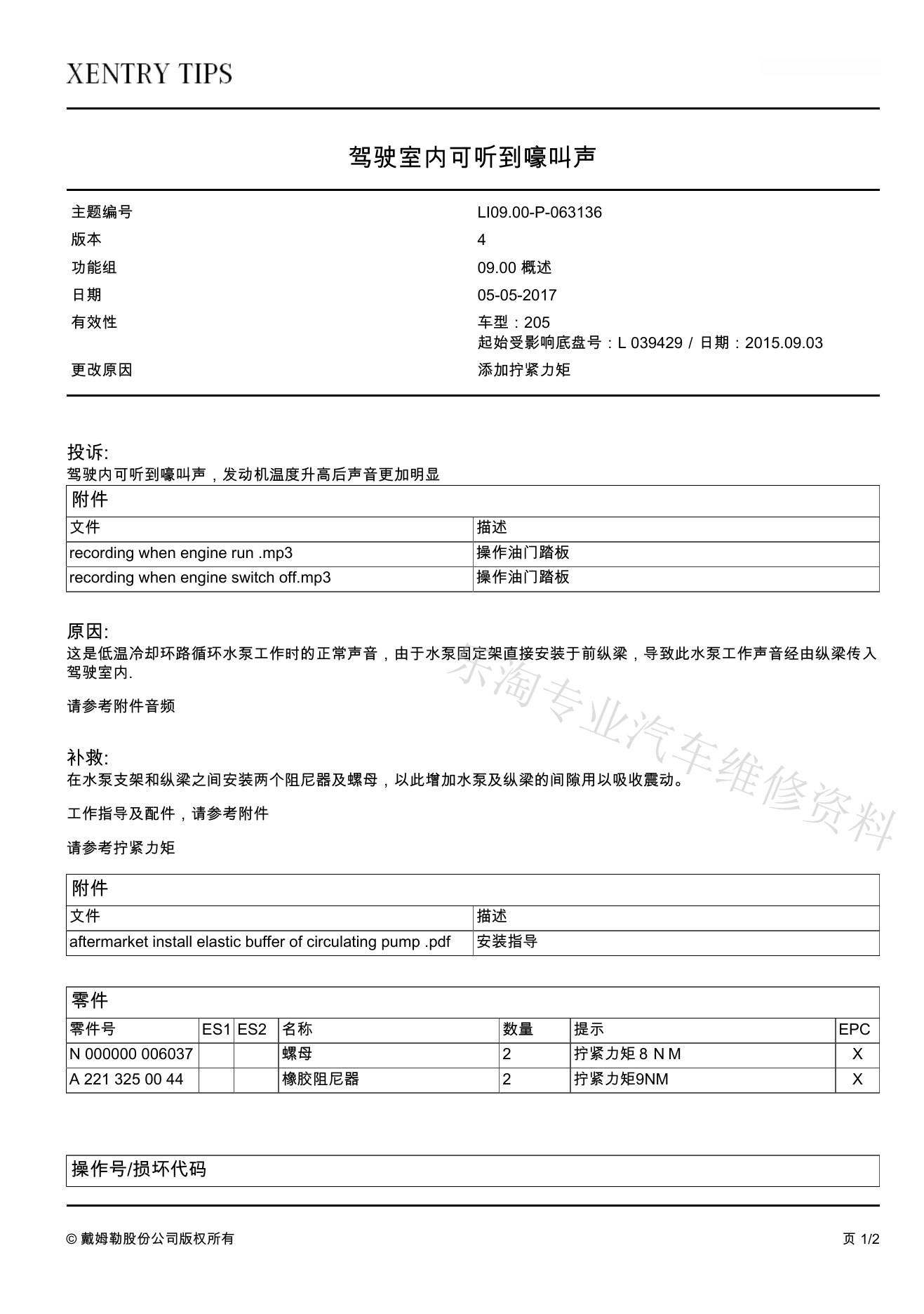

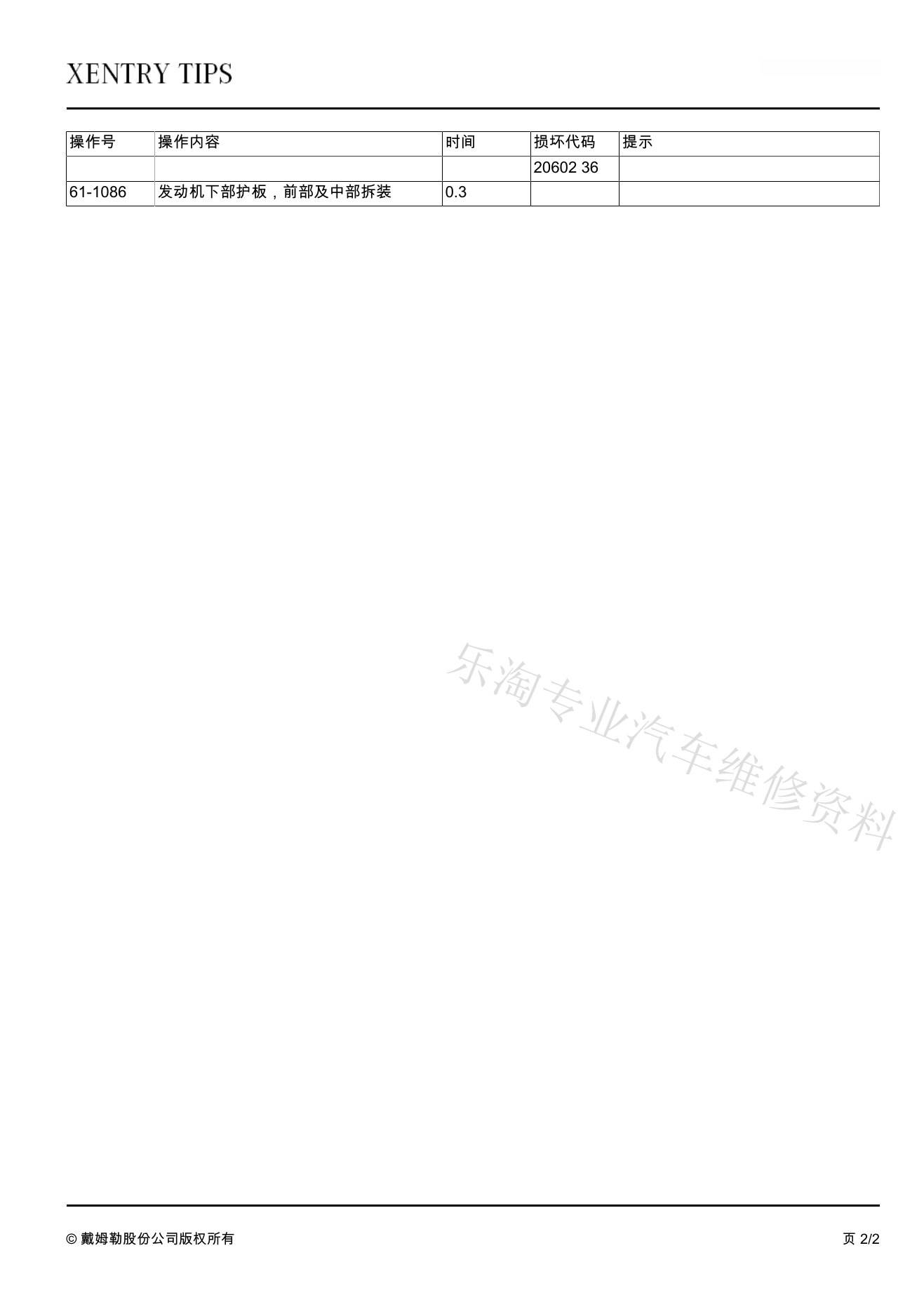

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
