奔驰所有车型_底盘噪音的分析和定位

一、适用车型与故障信息

• S7062_32_所有车型_底盘噪音的分析和定位

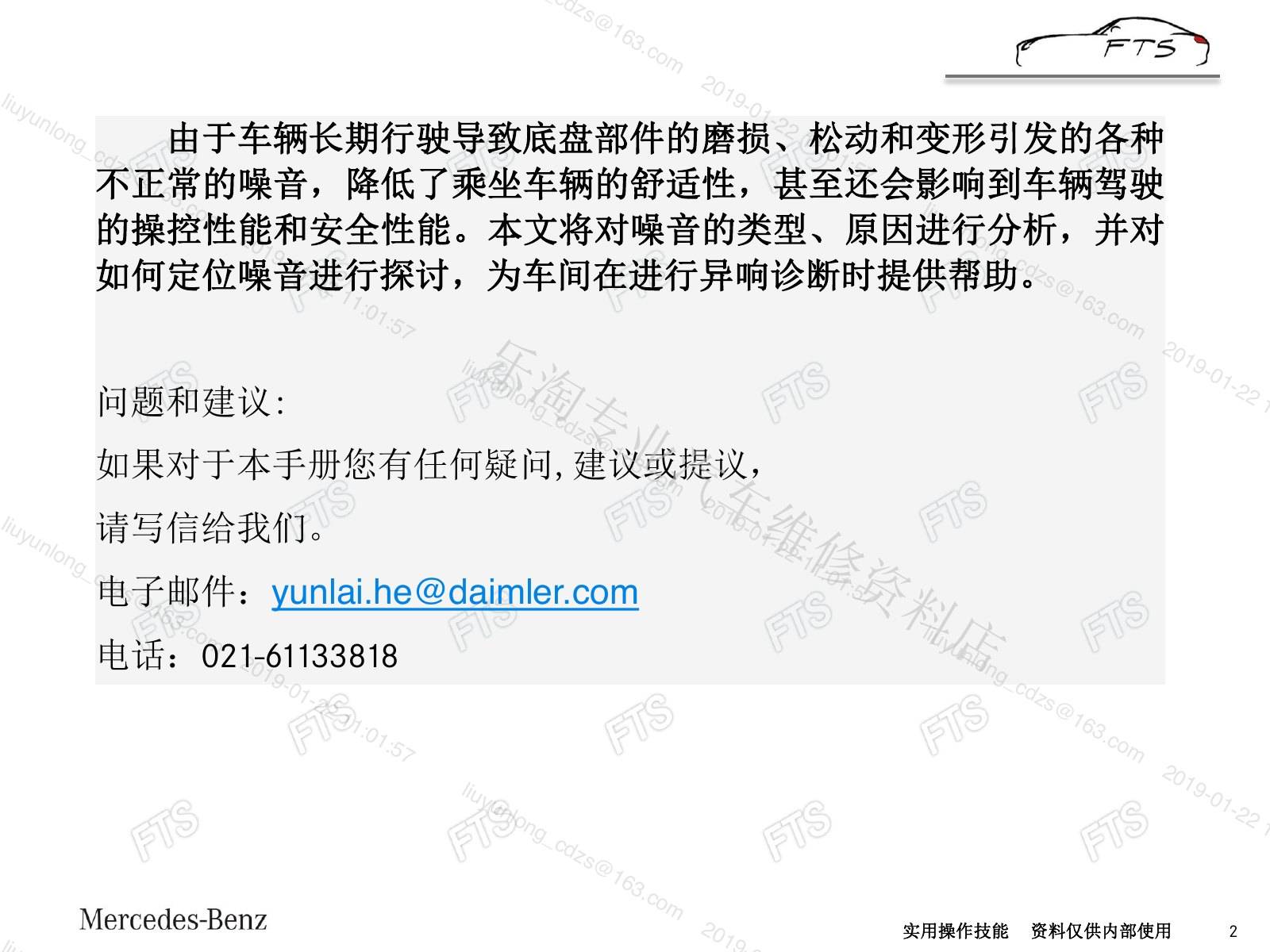

• 本文将对噪音的类型、原因进行分析，并对如何定位噪音进行探讨，为车间在进行异响诊断时提供帮助。
• • 配件质量原因；
• • 其他原因。
• 因此在接到噪音的投诉时，必须确认并记录是何种响声，如咔嗒声，咕咕声，嗡嗡声，嘎吱声．．．。同时还需要记录噪音最早发生的时间，地点，频率，车辆部位等，必要的话须同客户共同试车确认。如果是一些特殊的噪音，还必须分析发生噪音的特定条件：

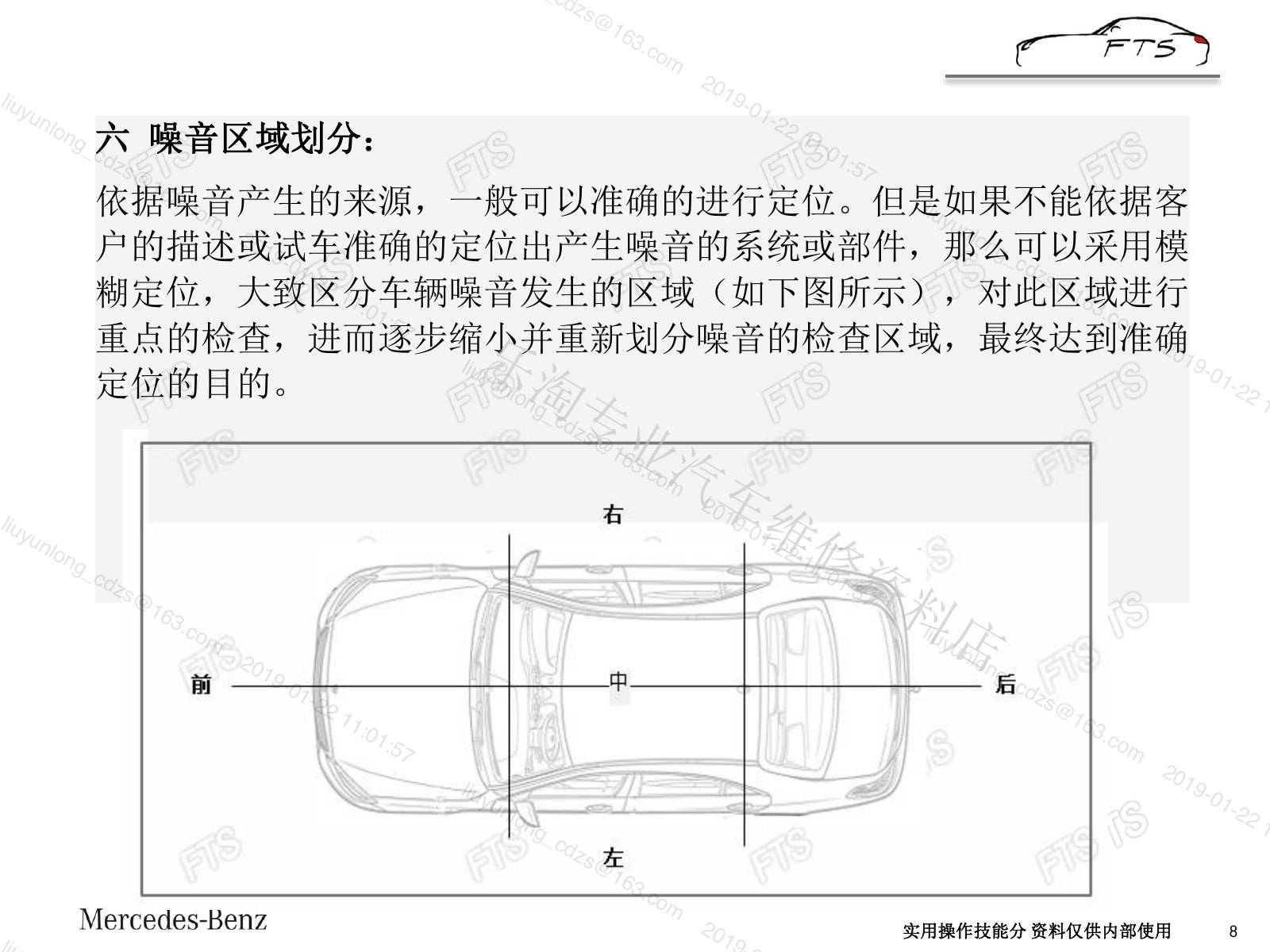

• 但是如果不能依据客户的描述或试车准确的定位出产生噪音的系统或部件，那么可以采用模糊定位，大致区分车辆噪音发生的区域（如下图所示），对此区域进行重点的检查，进而逐步缩小并重新划分噪音的检查区域，最终达到准确定位的目的。
• 3.如果通过一次试车仍不能确定噪音发生部件时，可以通过改变或缩小夹钳的固定范围，再进行多次路试，直到异响部位的确认。

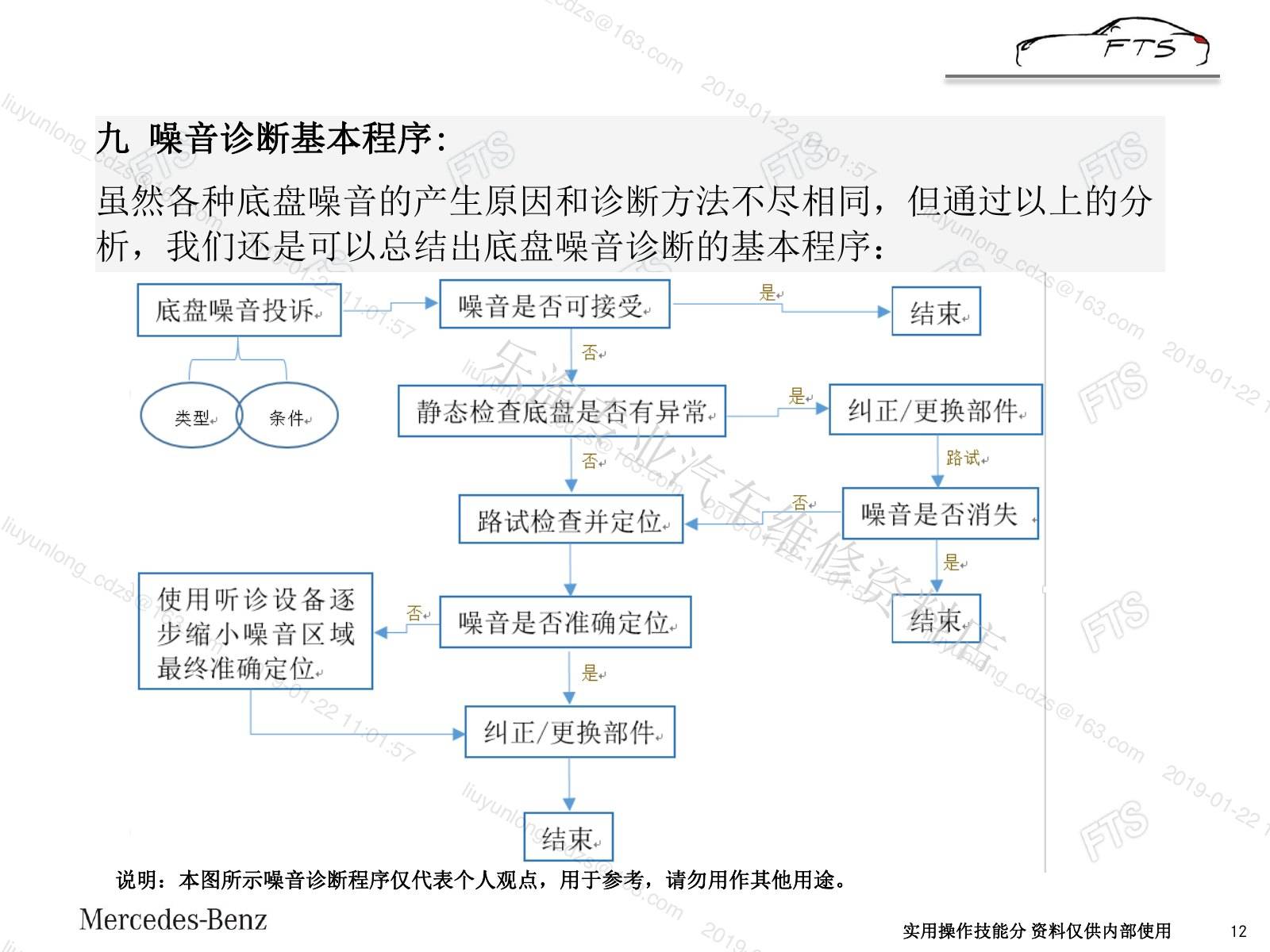

• 九 噪音诊断基本程序:虽然各种底盘噪音的产生原因和诊断方法不尽相同，但通过以上的分析，我们还是可以总结出底盘噪音诊断的基本程序：说明：本图所示噪音诊断程序仅代表个人观点，用于参考，请勿用作其他用途。

二、检查与诊断要点

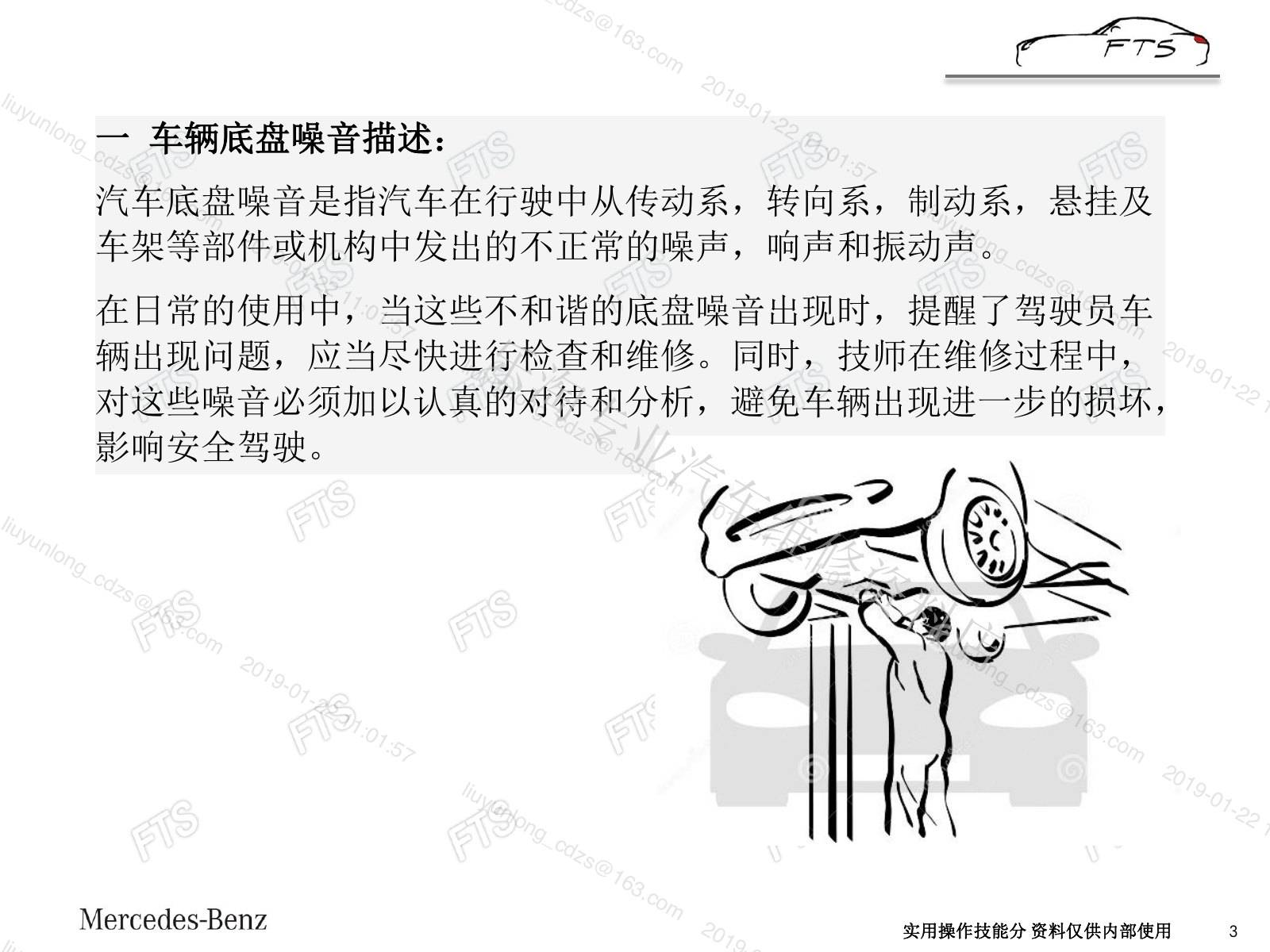

• 在日常的使用中，当这些不和谐的底盘噪音出现时，提醒了驾驶员车辆出现问题，应当尽快进行检查和维修。
• 同时，技师在维修过程中，对这些噪音必须加以认真的对待和分析，避免车辆出现进一步的损坏，影响安全驾驶。
• 四 噪音异常判断：在确认噪音的存在后，必须对其进行区别和分析，以判断噪音是否属于正常，一般判断噪音主要可以通过下面三种方法：

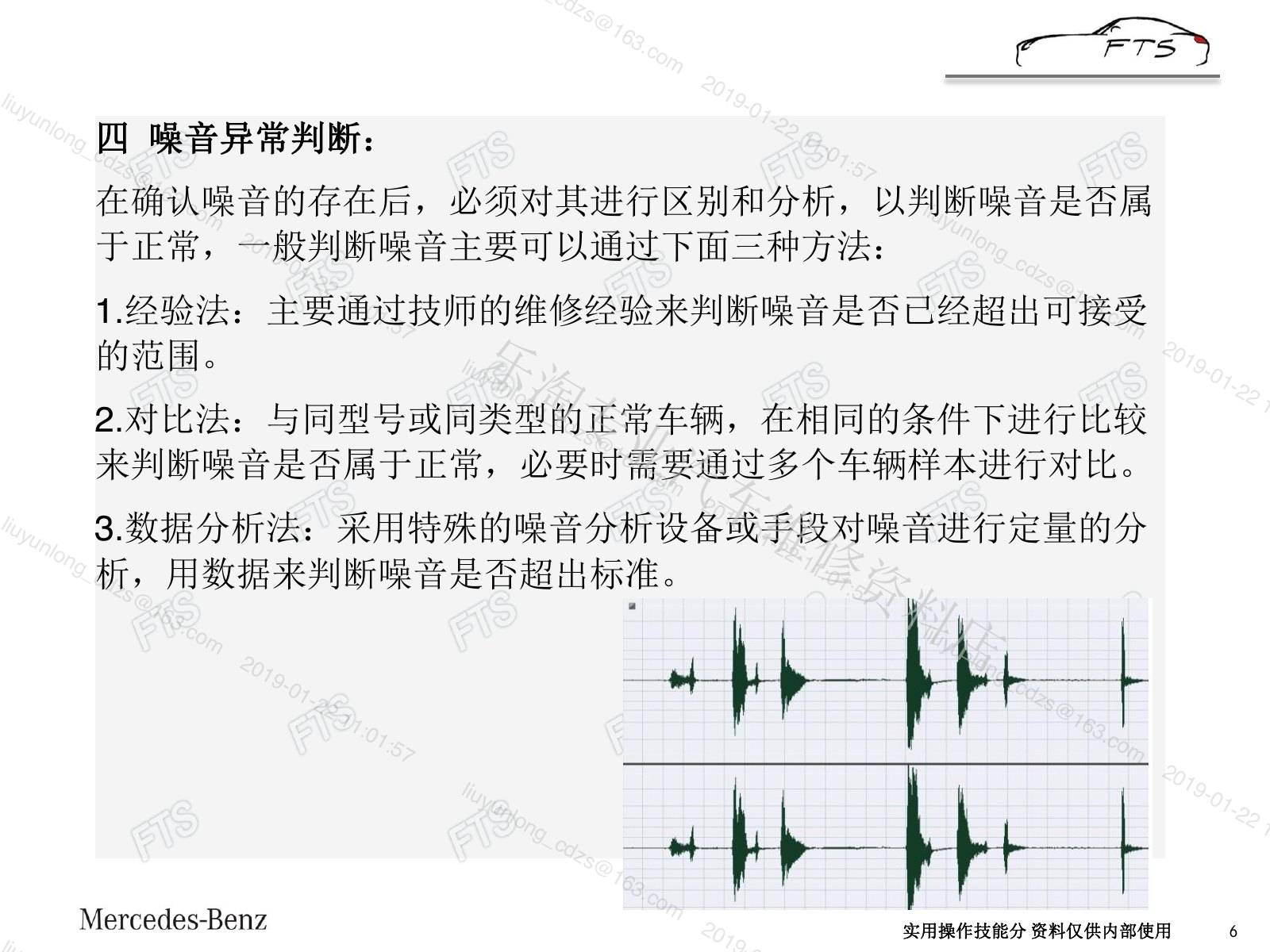

• 3.数据分析法：采用特殊的噪音分析设备或手段对噪音进行定量的分析，用数据来判断噪音是否超出标准。

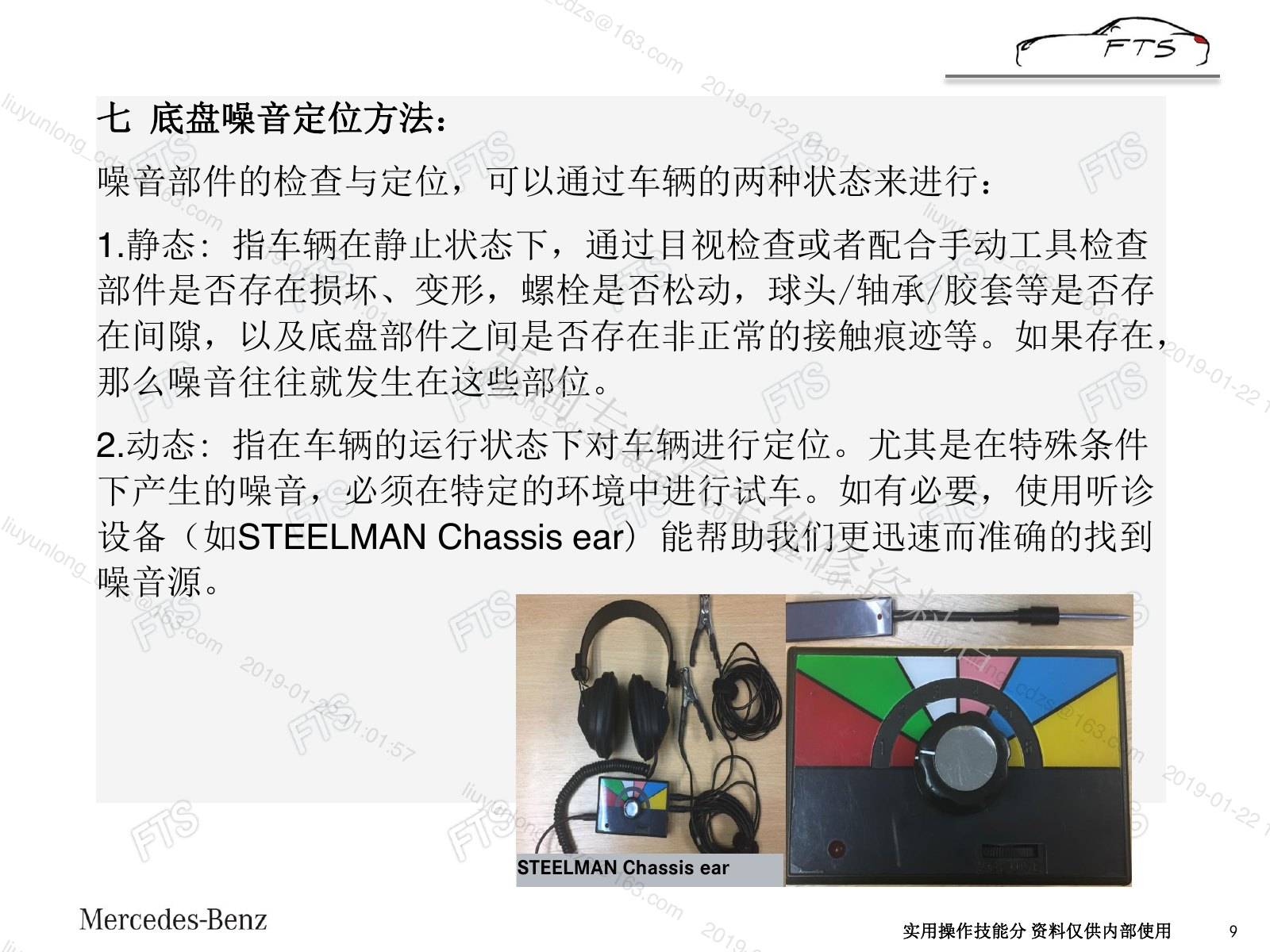

• 七 底盘噪音定位方法：噪音部件的检查与定位，可以通过车辆的两种状态来进行：
• 1.静态: 指车辆在静止状态下，通过目视检查或者配合手动工具检查部件是否存在损坏、变形，螺栓是否松动，球头/轴承/胶套等是否存在间隙，以及底盘部件之间是否存在非正常的接触痕迹等。

三、维修处理与操作要求

• 电子邮件：实用操作技能
• • 部件安装位置／方法不对或连接部位松脱；
•  车辆状况：冷车/热车，过往的维修状况等
• 1.经验法：主要通过技师的维修经验来判断噪音是否已经超出可接受

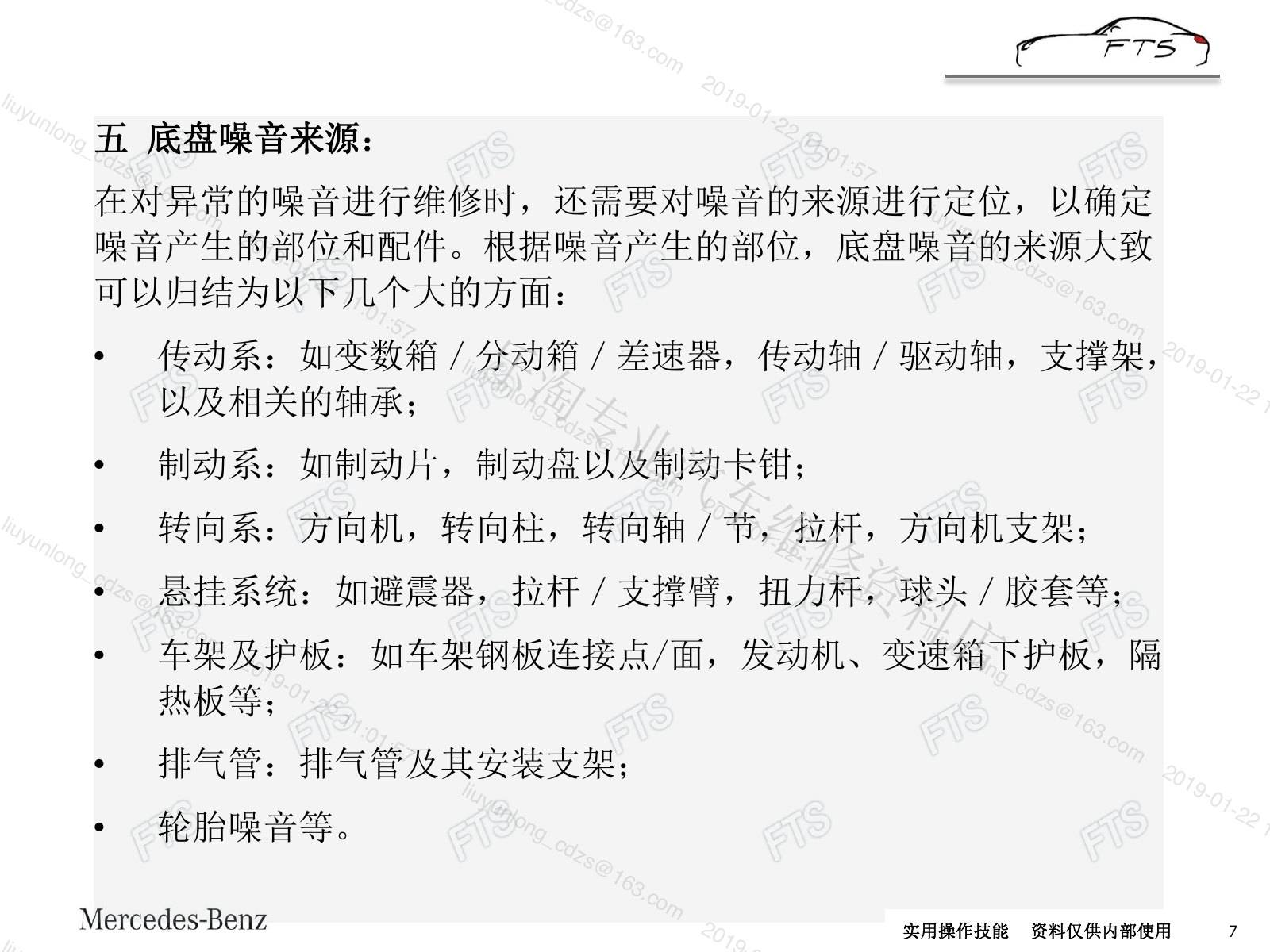

• 五 底盘噪音来源：在对异常的噪音进行维修时，还需要对噪音的来源进行定位，以确定噪音产生的部位和配件。根据噪音产生的部位，底盘噪音的来源大致可以归结为以下几个大的方面：
• • 排气管：排气管及其安装支架；
• 实用操作技能

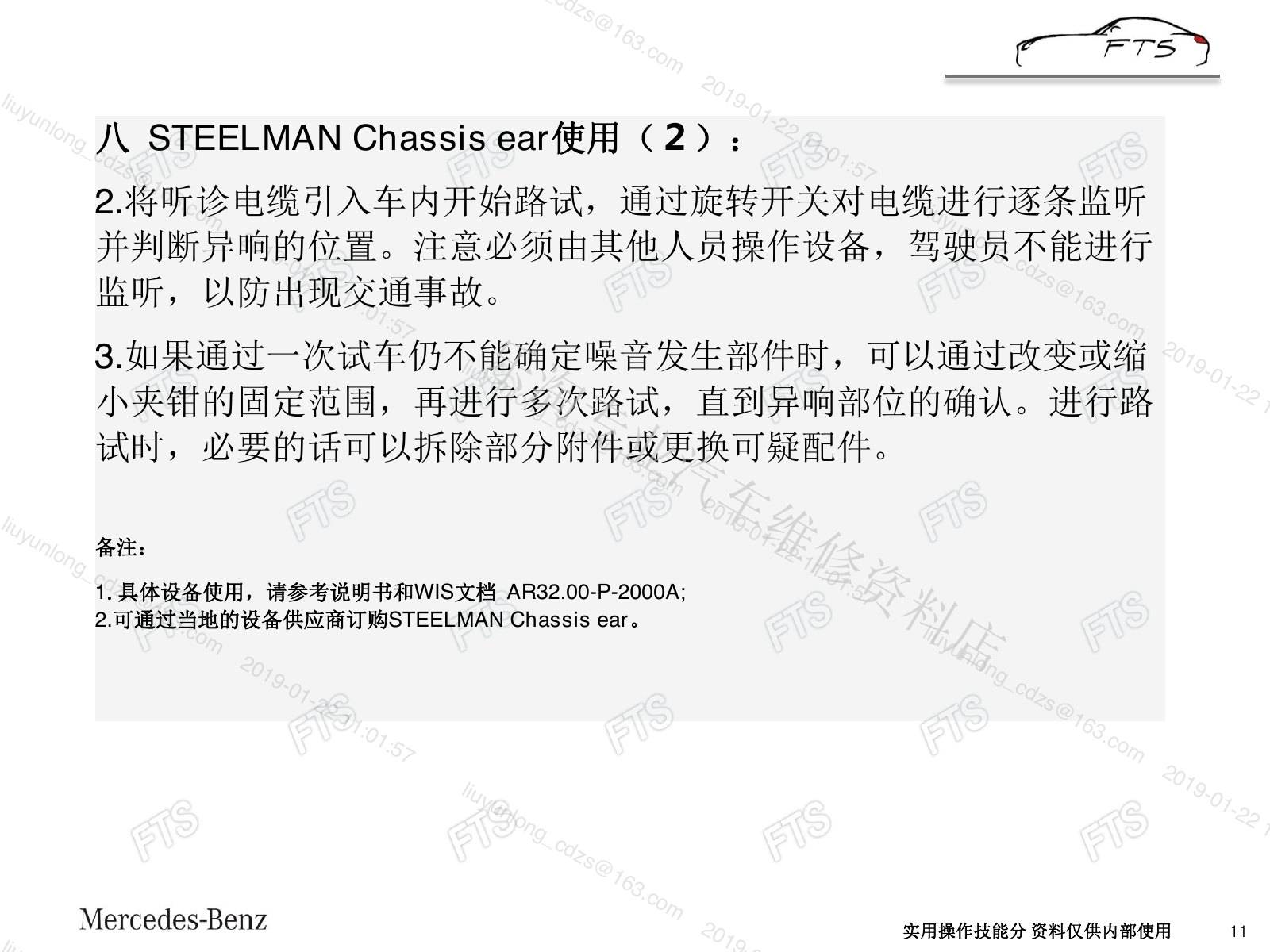

• 注意必须由其他人员操作设备，驾驶员不能进行监听，以防出现交通事故。
• 进行路试时，必要的话可以拆除部分附件或更换可疑配件。

四、记录与注意事项

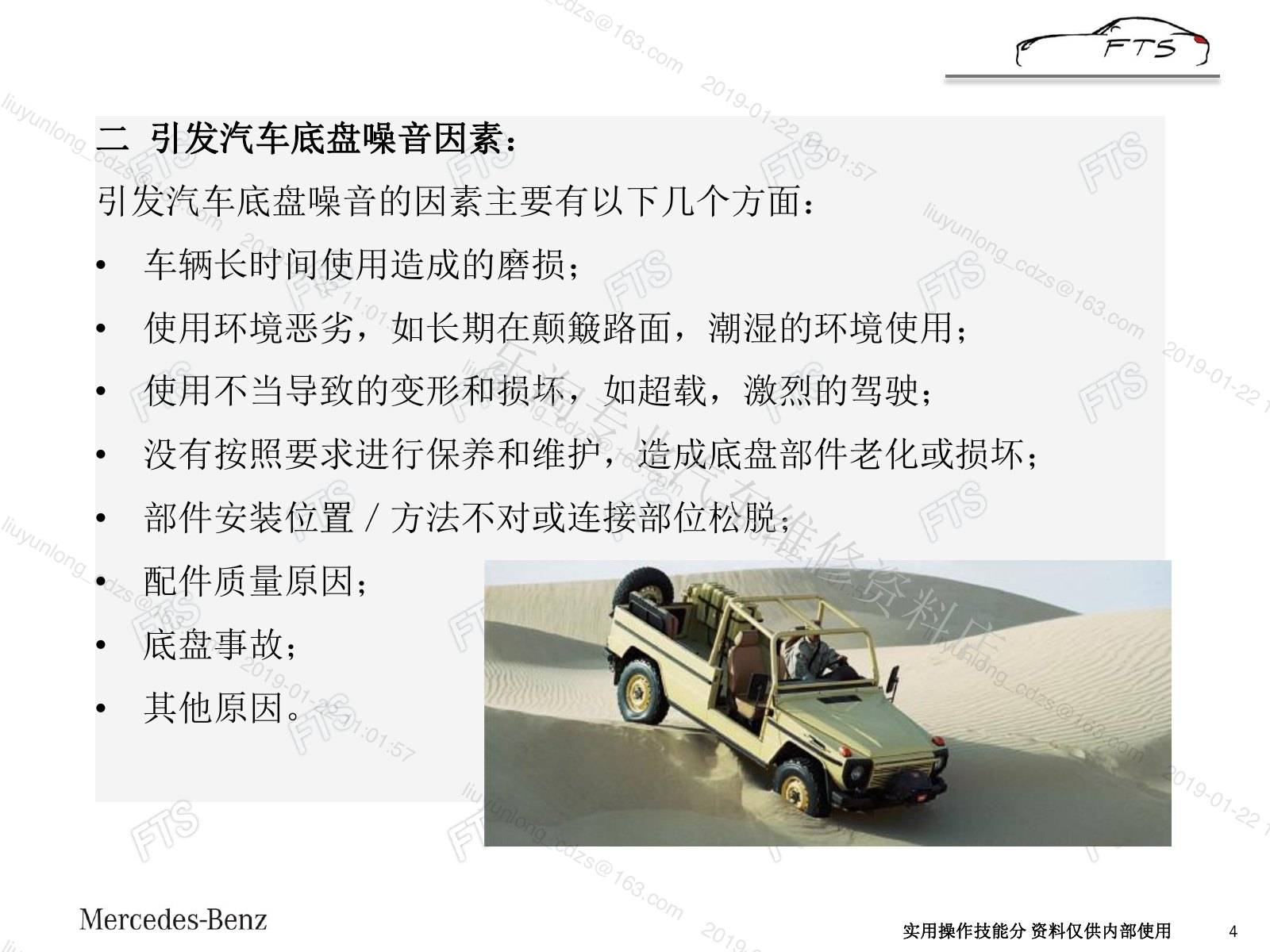

• • 没有按照要求进行保养和维护，造成底盘部件老化或损坏；

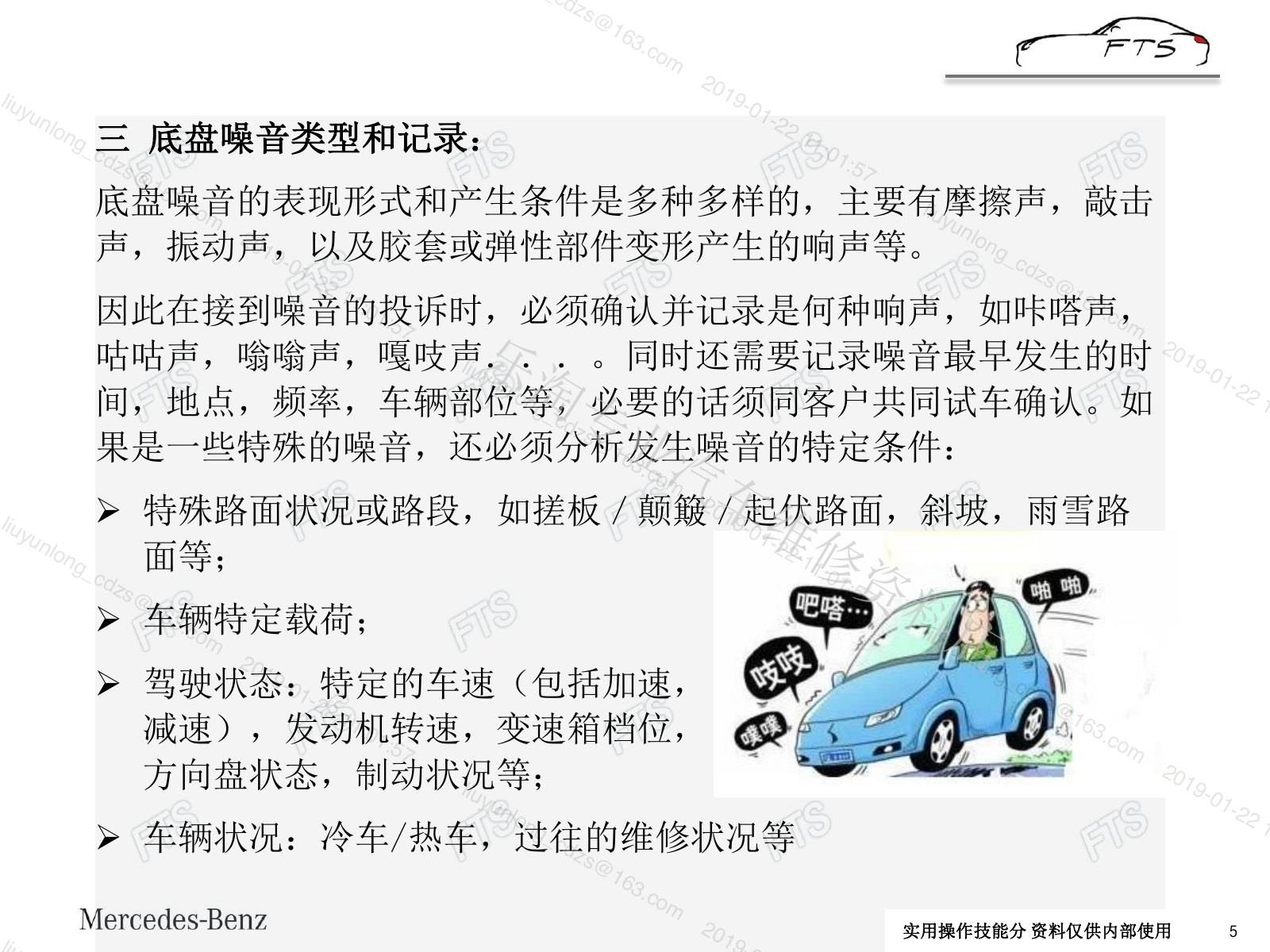

• 三 底盘噪音类型和记录：底盘噪音的表现形式和产生条件是多种多样的，主要有摩擦声，敲击声，振动声，以及胶套或弹性部件变形产生的响声等。

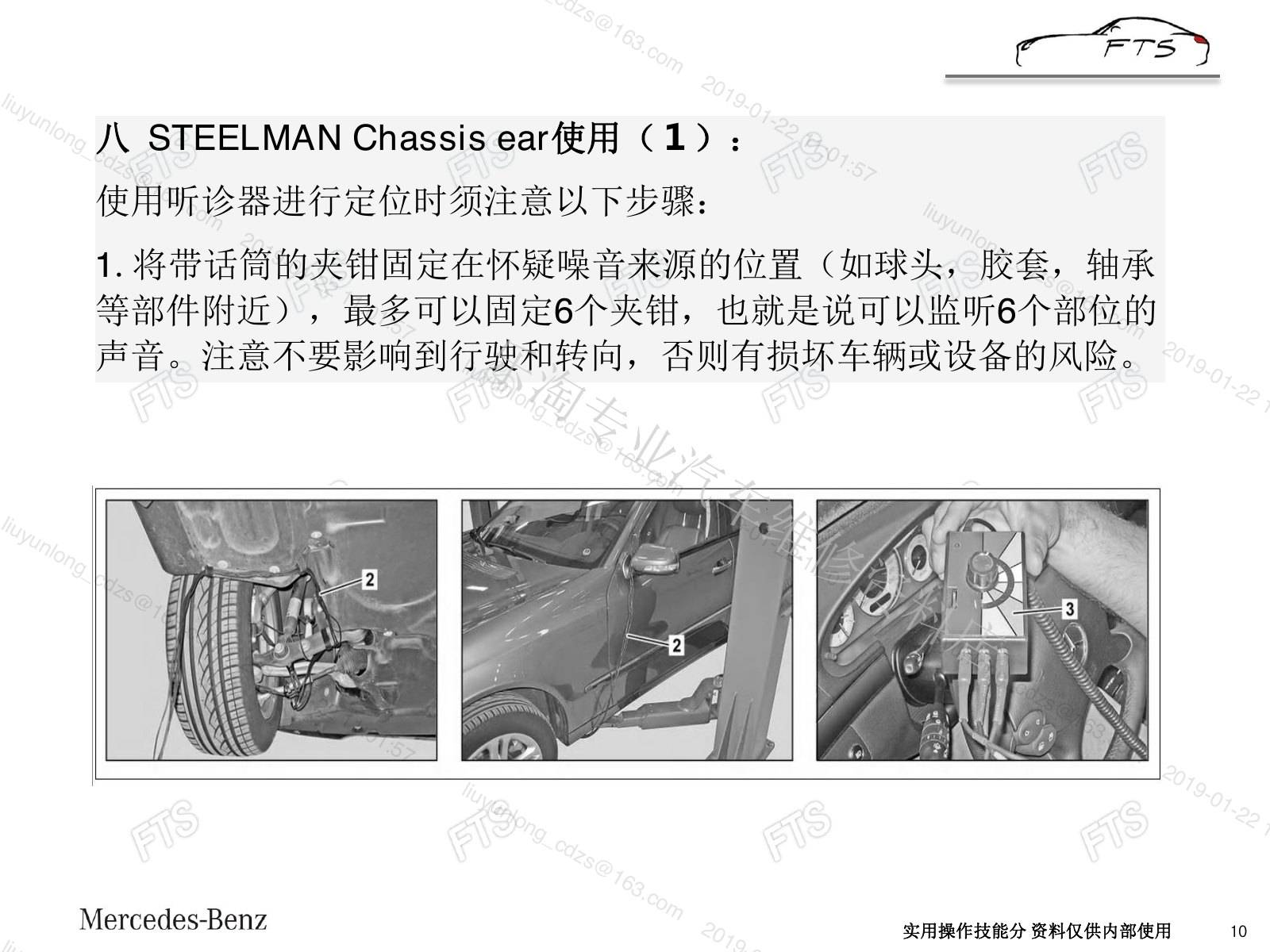

• 使用听诊器进行定位时须注意以下步骤：
• 注意不要影响到行驶和转向，否则有损坏车辆或设备的风险。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
