特斯拉 Model S LET灯光检查：Medium、双灯遮挡与Y/H读数判定

特斯拉 Model S 前照灯与雾灯定位检查，首先要分清两个“调整”：车内触摸屏的Adjust Headlights模式不能用于检查；LET设备检查雾灯时，却需要选择螺丝刀图标才能选到雾灯。前者会改变车辆光束分布，后者是测量设备的灯型入口，不能混为一谈。

检查模式与车辆准备

对应原厂“Headlights and Fog Lights (Check Aiming using LET Tool) (Inspection)”，中文入口页面日期2026年10月15日，英文为10月5日，校正代码17400800619，所列FRT为0.24小时。指定工具为LET Headlight Machine SLA 40，Tesla零件号1133367-00-B。下文用于检查和记录，超差后的灯光调节须转入匹配地区及灯型的独立资料。

车辆停在平坦、水平地面，轮胎压力按适用规格设置；空气悬架先设Medium，再进入Jack Mode，打开前备箱盖。检查时不要在车内选择Controls → Service → Adjust Headlights：原厂明确指出该模式会形成非标准光束分布，不能用来做定位检查。

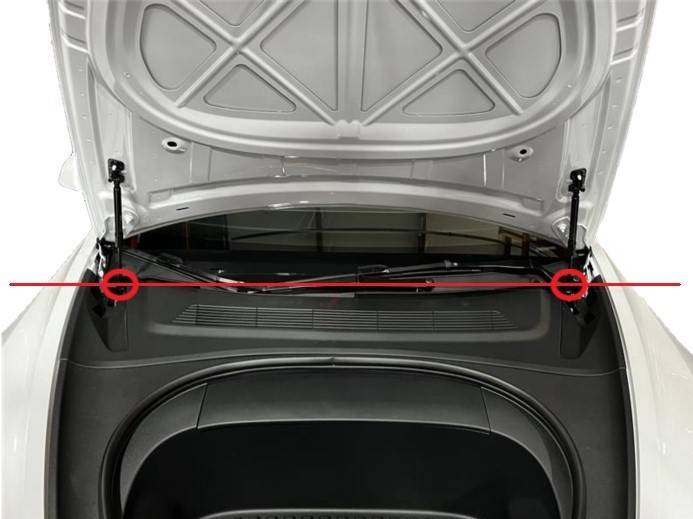

开启LET设备，将设备相对车辆垂直放置。用瞄准器或激光，以前备箱盖两根撑杆之间的轴线为基准；设备在左右前照灯之间移动时，投在撑杆上的激光角度应保持一致。地面不水平或设备偏斜时，先纠正测量条件，不能直接调整车灯去补偿设备摆位。

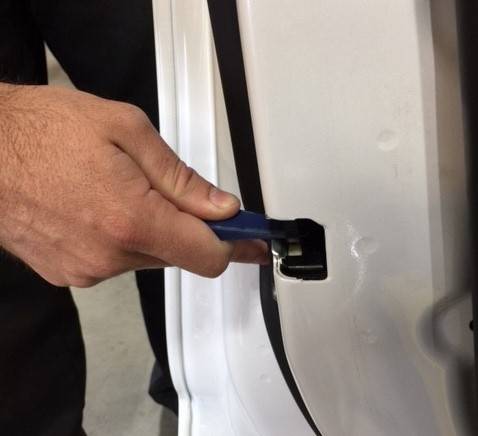

按原厂要求扣合左前门闩锁，防止检查中前照灯或雾灯自动关闭。车门保持打开但闩锁被手动扣合时，先释放闩锁才能关门，不能直接撞门。完成检查后也要解除闩锁状态。

前照灯：眼睛图标、低于0.8米与X按钮

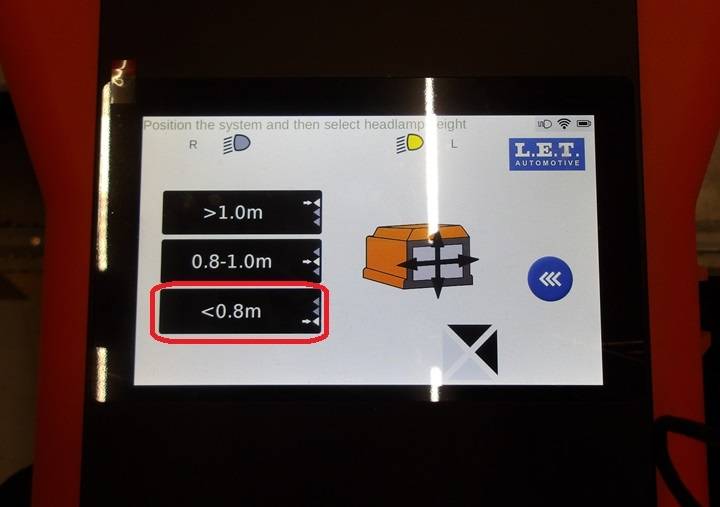

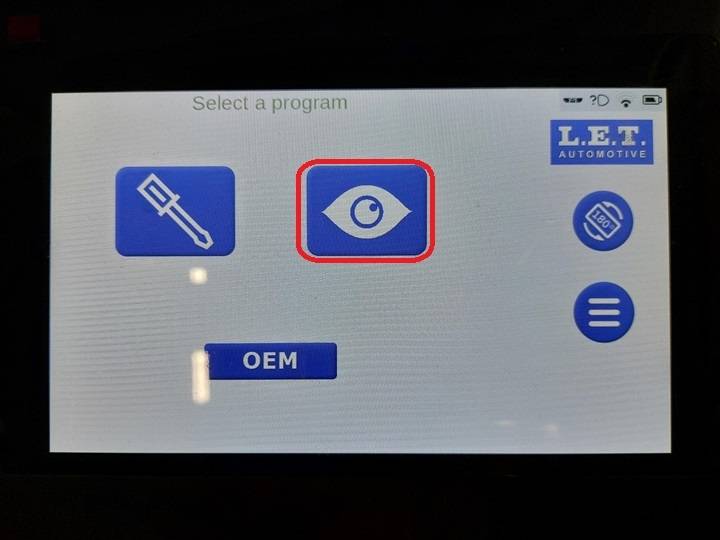

打开前照灯，在LET设备上选择眼睛图标，再选择左前照灯；高度选项设为<0.8 m。这里是设备选项，不是要求把车灯实际安装高度调整到某个数值。

把设备放在左前照灯前方，按屏幕黑色箭头移动测量机；对中后选择X按钮进入定位屏幕，记录该灯的Y值与H值。再移到右前照灯，同样完成对中和读数。左右分别记录，不用一侧结果代表另一侧。

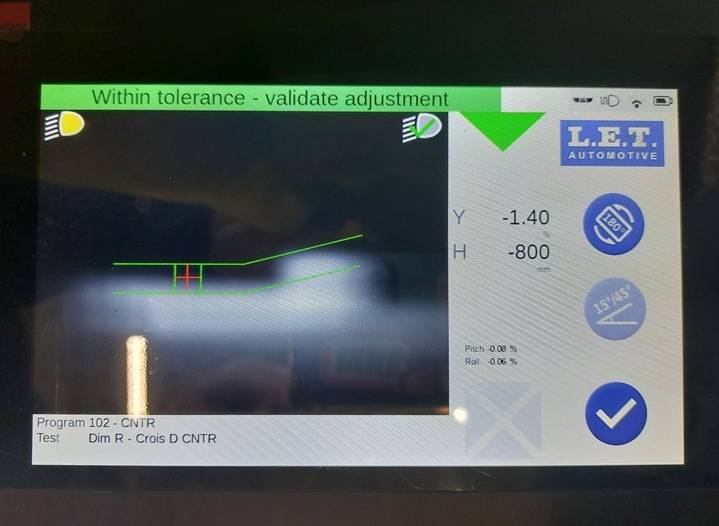

下图是前照灯测量页面示例。记录实车读数并按适用公差判定；截图中的数值、光斑位置和颜色不是另一辆车的验收结果。

雾灯：遮住两只前照灯，再选螺丝刀图标

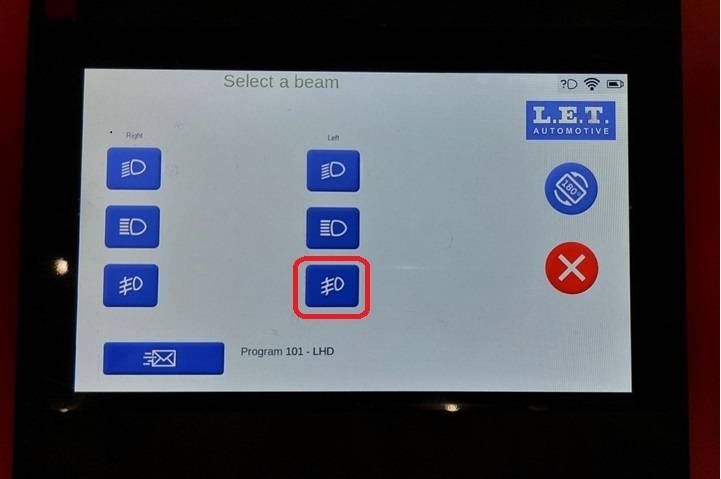

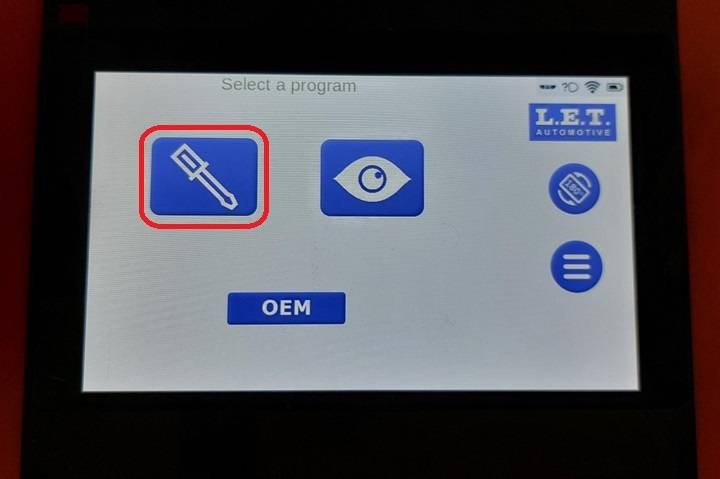

将设备移到左雾灯前方，打开雾灯，遮住两只前照灯。LET设备上选择Adjust螺丝刀图标，再选择左雾灯；眼睛检查图标下无法选择雾灯。高度仍选<0.8 m，按黑色箭头对中，选择X按钮进入定位屏幕。

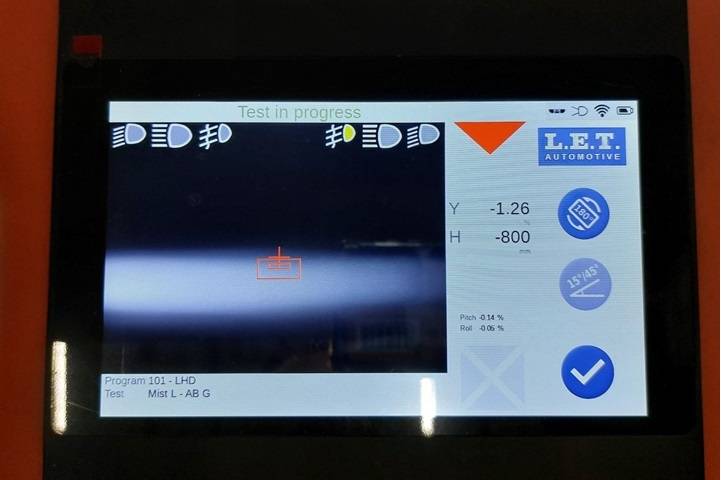

记录左雾灯Y值、H值，再将设备移到右雾灯，完成相同的对中和读数。LET设备的Adjust入口不等于车内Adjust Headlights模式，也不表示检查过程中已经实施车灯调节。

看Y/H与适用公差，不能只看红绿提示

原厂“前照灯和雾灯（检查定位）”说明工厂倾角规格为-1%，灯壳上有倾角标记；允许公差须按所在国家或地区规定核对。LET检查资料另明确雾灯垂直倾角Y值按Tesla标准为-1%。工厂标称值与允许公差不是同一个概念，缺少适用公差时应先补齐判定依据。

雾灯还存在设备更新条件：LET校准器完成相应更新以前，原厂要求忽略雾灯光束上的红绿三角、红绿标记及其他红绿提示，改为核对屏幕Y值、H值是否在当地允许公差内。先确认设备更新状态和适用判断要求，不能看到绿标就放行，也不能只因红标立即调灯。

原厂要求把各灯Y/H数据记入SCA内部记录。维修工单也应保留左右前照灯、左右雾灯的实测值、设备状态及采用的公差依据，避免只留一句“灯光正常”。

结束恢复与超差处理

关闭雾灯，将前照灯恢复AUTO，退出空气悬架Jack Mode，释放左前门闩锁，移除前照灯遮挡物。检查门锁、前备箱盖及设备周围状态后再结束作业。

前照灯定位数值超出适用规格时，按北美或全球灯型、墙壁法或工具法的相应调节资料处理，再复测；不能继续留在非标准光束模式下判定合格。雾灯读数异常时，先回查地面、胎压、Medium与Jack Mode、设备垂直对位及前照灯遮挡，再按适用资料处理，不能从示例图片推断调节圈数。

原厂资料及关联程序

车型与位置：Model S，前照灯与雾灯LET定位检查，工具SLA 40、1133367-00-B。实际核对日期：2026年10月31日。

• 中文原厂程序：Headlights and Fog Lights (Check Aiming using LET Tool) (Inspection)。
• 英文原厂程序：Headlights and Fog Lights (Check Aiming using LET Tool) (Inspection)。
• 原厂资料编号（GUID）：GUID-6650A55A-035C-44CC-BA39-7903D32F6844。

以下资料用于核对必要前置及复装范围：

• 前照灯和雾灯（检查定位）：工厂-1%倾角、灯壳标记、当地公差及检查时禁用车内Adjust Headlights模式；英文资料。
• 前照灯 - 调节 - 北美（墙壁法）：超差后的北美灯型墙壁法分支，先确认灯型适用性；英文资料。
• 前照灯 - 调节 - 北美（工具法）：超差后的北美灯型工具法分支；英文资料。
• 大灯 - 调节（全球）（墙壁法）：超差后的全球灯型墙壁法分支；英文资料。
• 大灯 - 调节（全球）（工具法）：超差后的全球灯型工具法分支；英文资料。

LET检查资料在数值超差后列出北美及全球灯型的墙壁法、工具法调节入口。应从原厂页面选择与实车相符的分支，不能把检查用读数页面直接当作调节步骤。配图来自Tesla原厂维修手册；复测仍异常时，先排除摆位和测量状态问题，再判断灯具定位。
