2024+ 特斯拉 Model 3 八通阀更换：4 螺钉 5 N·m、暗销定位与冷却阀测试

八通阀更换不只是拧紧4颗螺钉：作业涉及低压电源、低压电池和冷却液罐的前置拆装，阀体安装必须先让定位销与超级歧管接合，之后完成冷却阀测试、约10分钟排气及热性能测试。本文为2024款起Model 3原厂程序的阅读辅助，不替代按VIN核对的完整关联程序。低压断开并不证明高压部件无电；若涉及高压部件，必须另行按原厂程序禁用并验电。

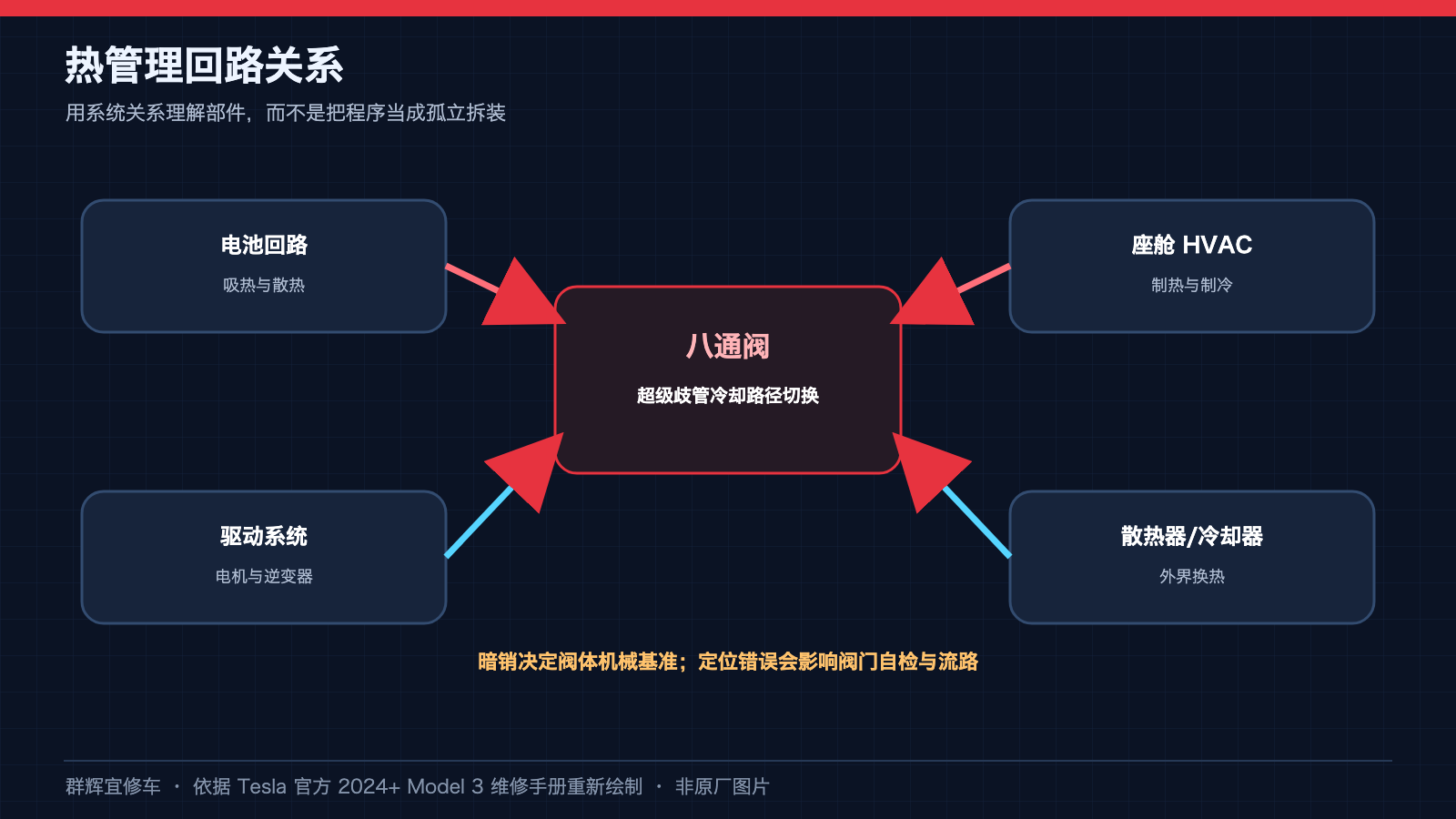

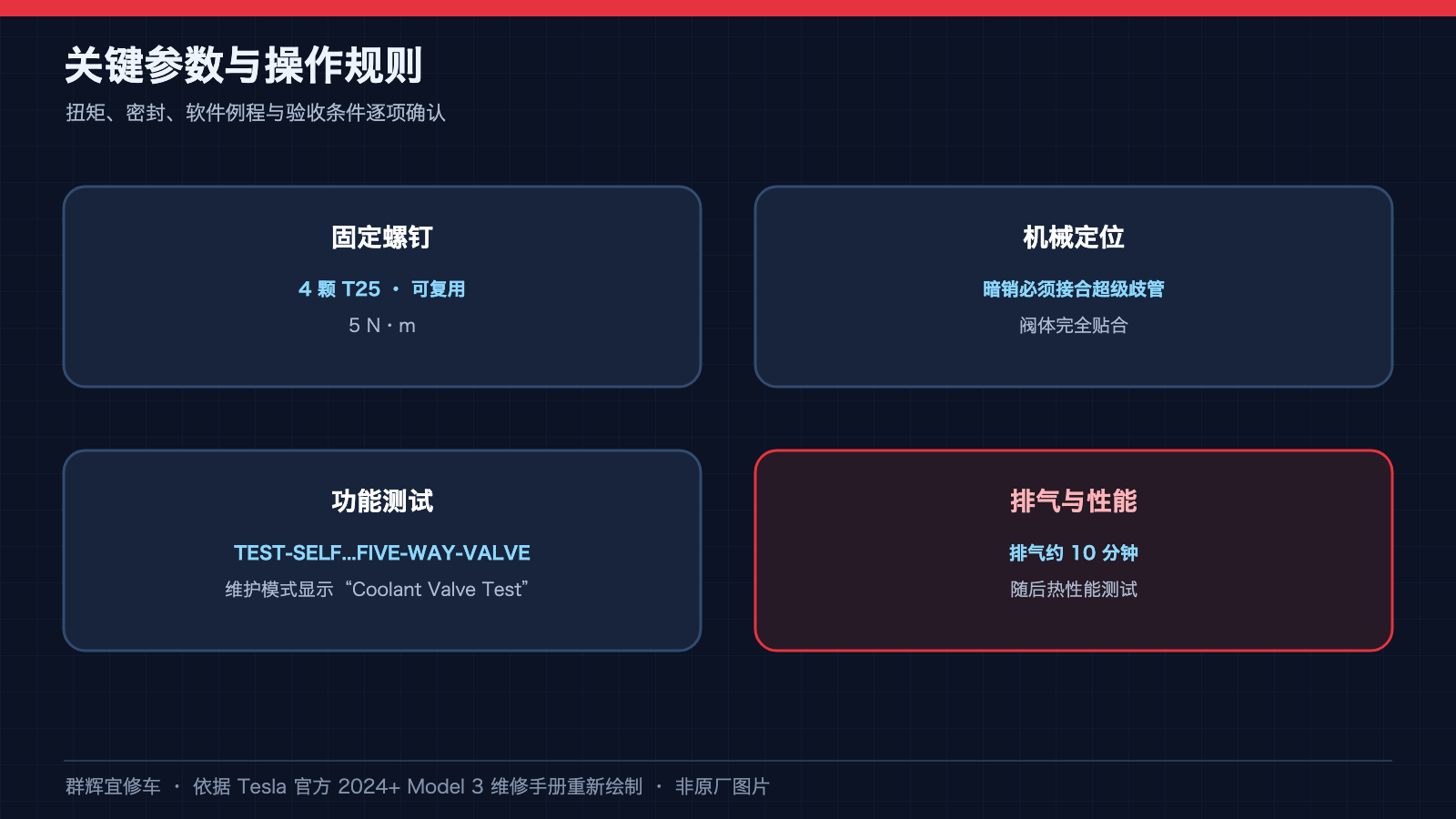

一、结构与关键施工参数

• 原厂校正代码1840010042，FRT 1.08；工时包含对应关联程序，不能随意叠加。

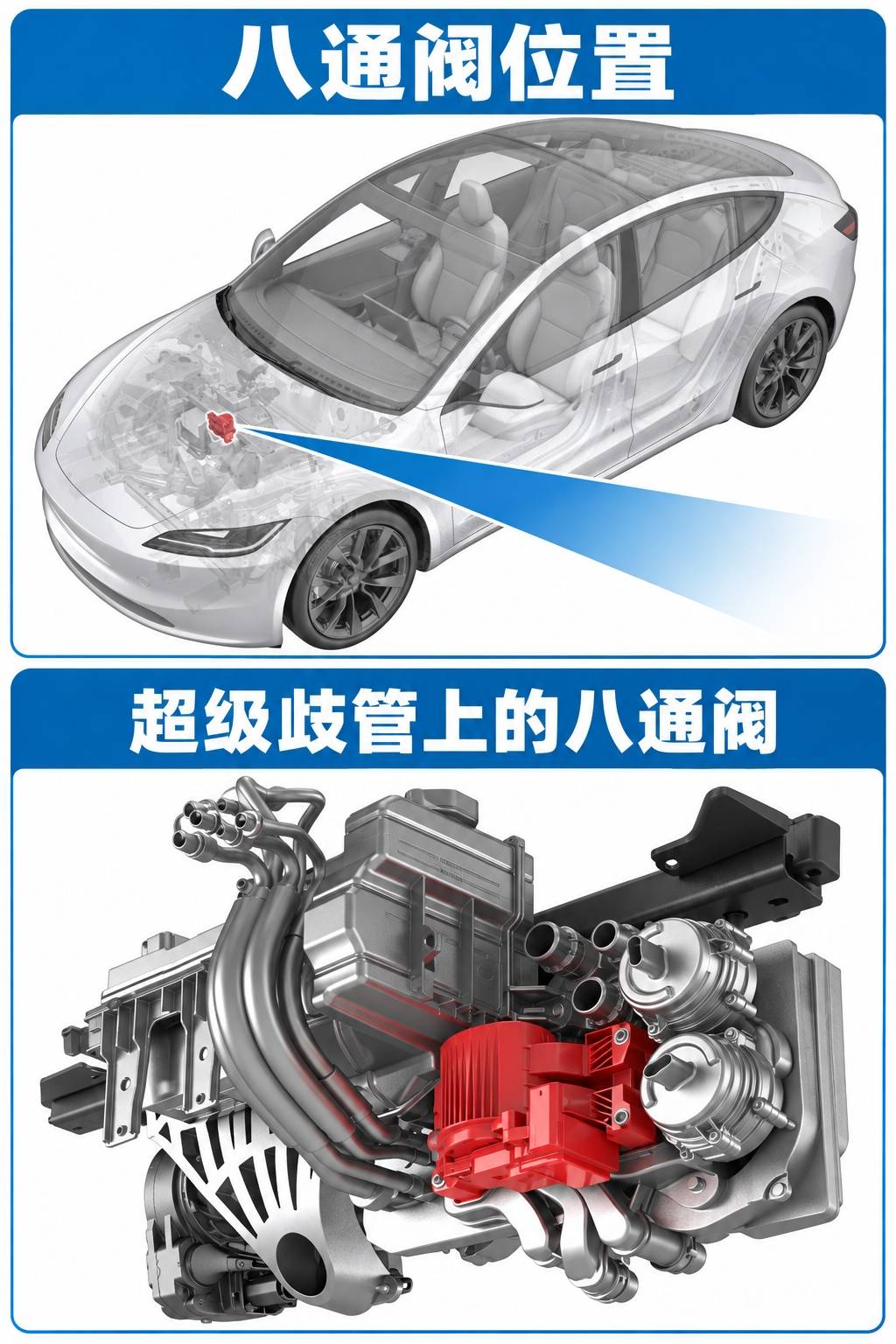

• 阀体与超级歧管固定螺钉4颗：5 N·m，T25梅花套筒；原厂标为可重复使用。
• 工具建议：4英寸加长杆、活动头棘轮/扭矩扳手；安装另列1/4英寸方头转六角快换接头及1060071-00-A扭矩扳手。

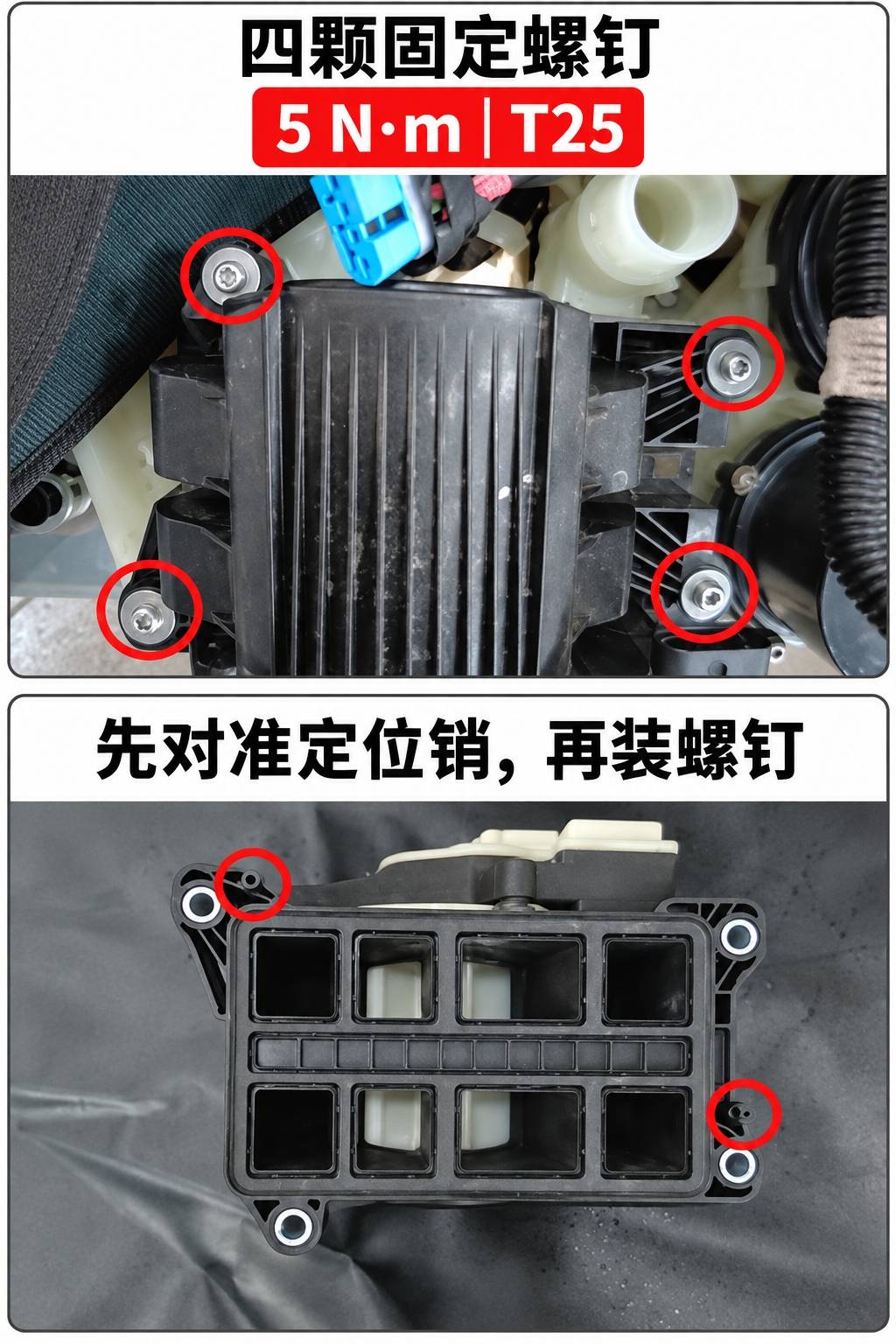

• 阀体安装面两处定位销与周边螺钉孔不是同一种定位点。先使定位销接合，不靠螺钉强行拉合错位阀体。

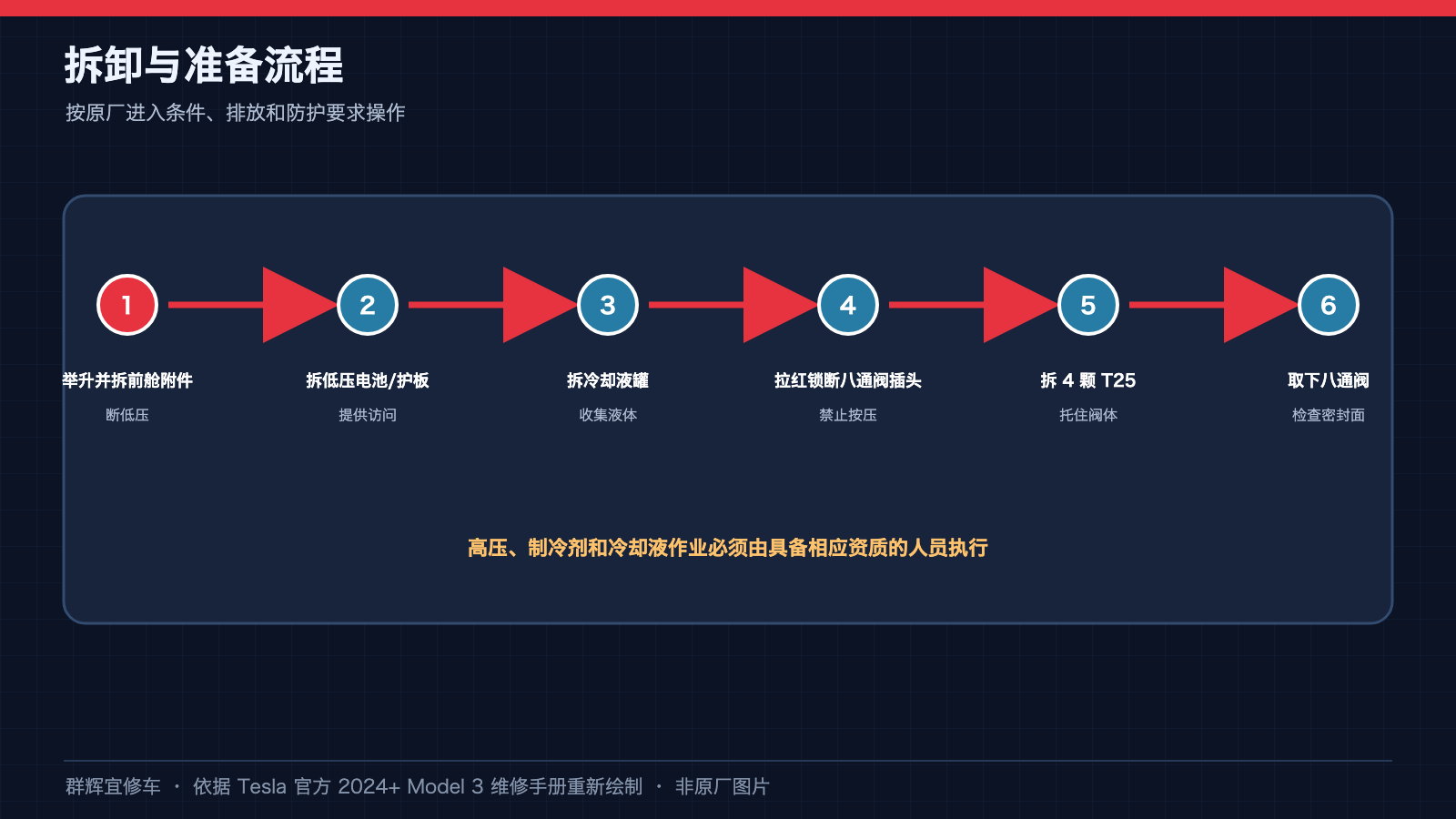

二、拆卸或准备流程

• 按双柱举升程序举升并支承车辆，拆前备箱储物箱及HVAC新鲜空气进气槽。
• 按关联低压程序断电，再按电池程序移出低压电池，拆前部下护板。断电、放电等待及恢复顺序不可省略或调换。
• 按冷却液罐关联程序放置液体收集器、抽出冷却液并拆罐，不只是拔掉罐体。拆管两端须封堵；该关联程序明确：冷却液损失超过1 L须执行真空加注。

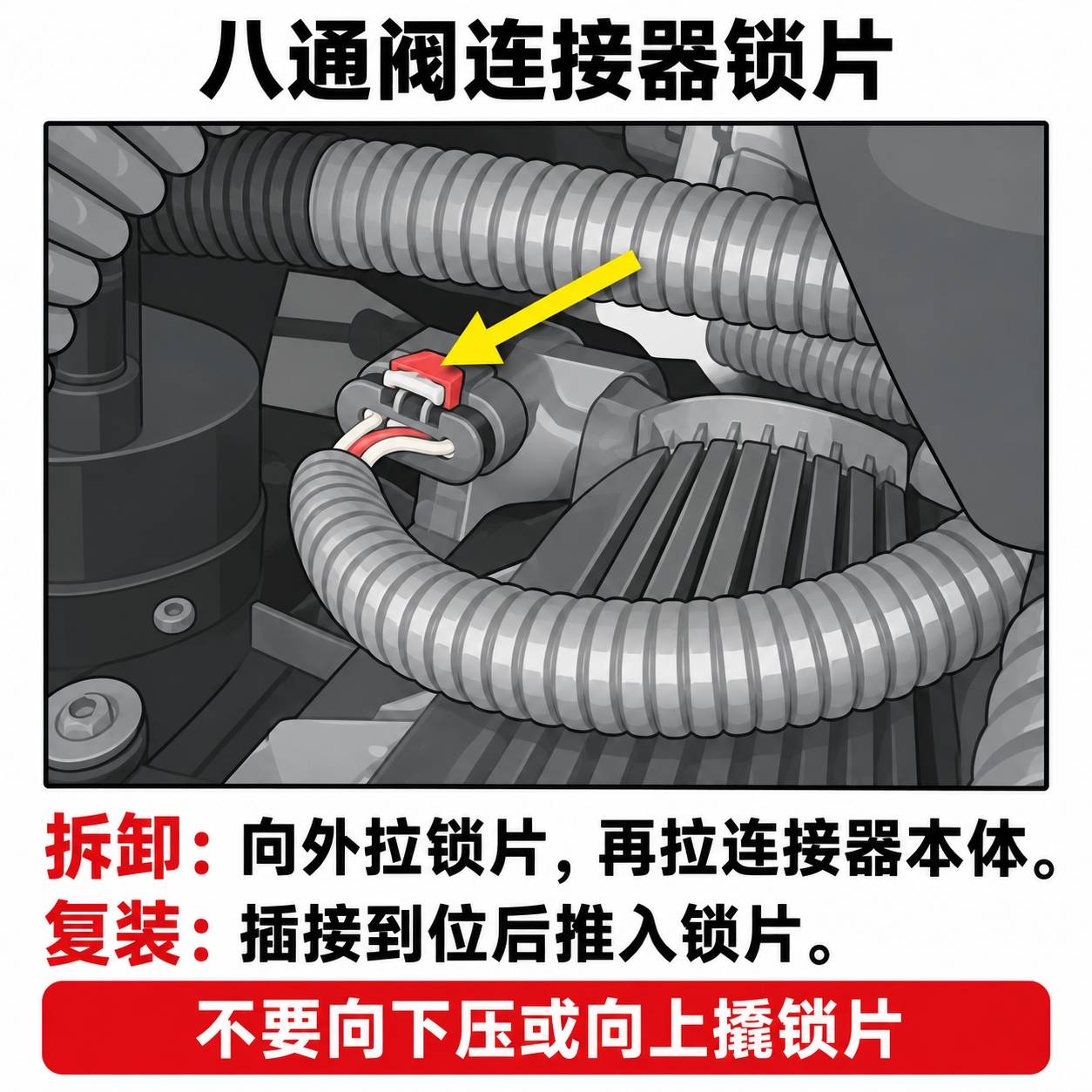

• 拉出八通阀连接器的红色锁片至解锁，再拉连接器本体将其断开；不得向下按红色锁片。
• 拆下阀体与超级歧管的4颗固定螺钉，取下八通阀。保持安装面清洁，避免异物进入开口；不依据示意图自行增设密封胶或改变通道。

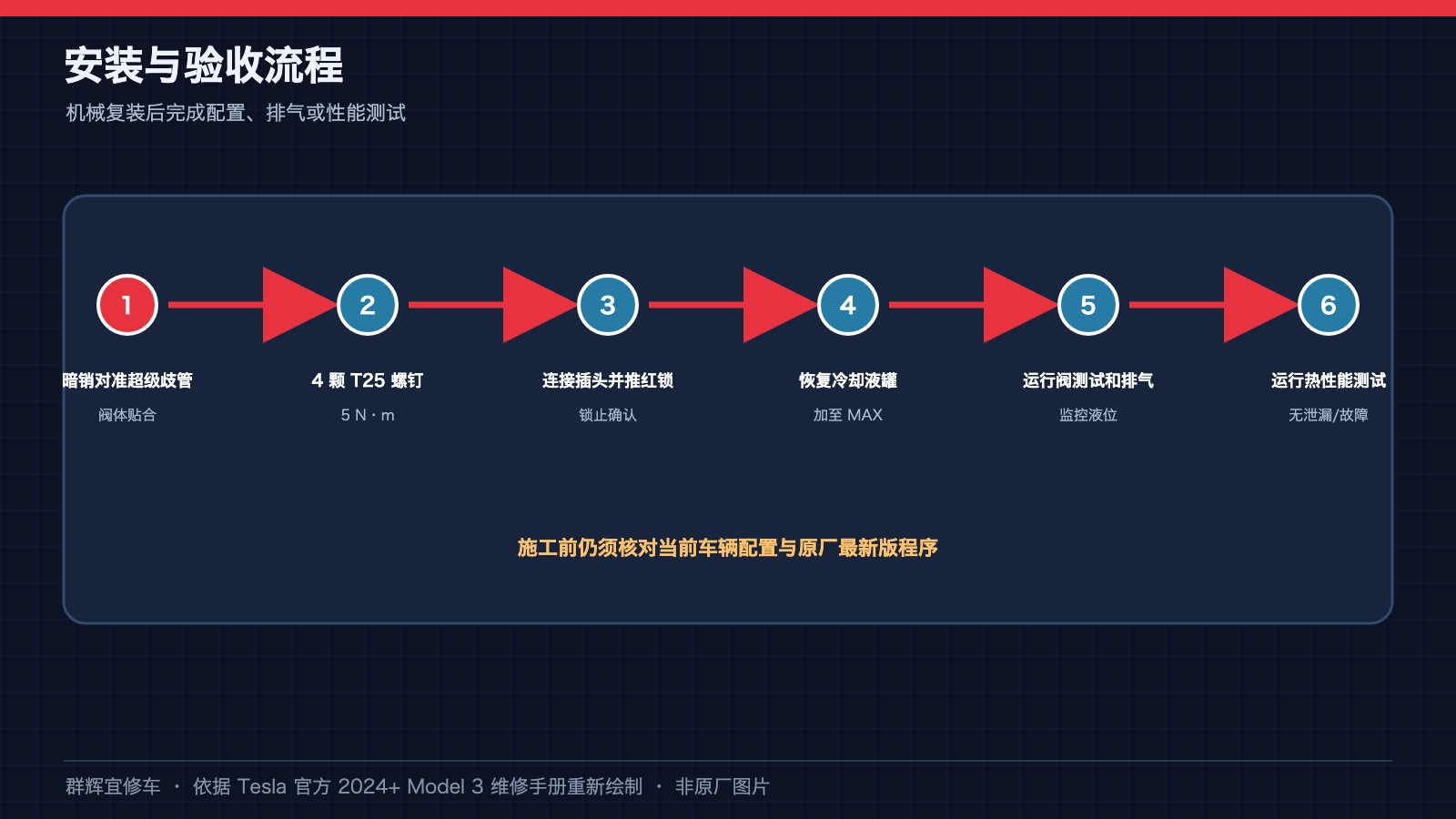

三、安装、配置与验收

• 先使阀体定位销与超级歧管接合，再安装4颗螺钉，紧固至5 N·m。
• 插接八通阀电气连接器，向连接器方向推入红色锁片使其锁止，不向下压或向上撬。
• 按冷却液罐关联程序装回罐体并恢复软管、传感器连接器和线束卡子。其底部O形圈须就位并按原厂要求润滑，罐体出口须与歧管入口充分接合；侧面和前面螺钉各为5 N·m，软管连接后按程序做推拉检查。
• 低压电池必须按关联电池安装程序恢复后，才能按低压程序接通电源。原厂八通阀主文安装段仍写成“Remove the LV battery”，与拆卸段重复；这里不照搬为再次拆电池。所链接的冷却液罐安装段明确要求“Install the LV battery”，电池安装段也明确列出装回固定件后连接低压。此处按这两份关联文件核对，施工仍须确认最新版。
• 电池安装程序列出3颗固定螺栓6 N·m、正极搭电柱固定螺栓5 N·m；学习、配置与固件条件须按实际电池作业和最新版程序核对，不把八通阀更换等同于必须更换电池。
• 移走车前部下方液体收集器，装回前部下护板，按冷却液规格及适用加注程序加至MAX标线；超过1 L损失时不得以普通补液代替真空加注。
• 连接Toolbox，Actions搜索“Thermal”，执行TEST-SELF_VCFRONT_X_FIVE-WAY-VALVE。服务模式路径为Thermal → Coolant System → Coolant Valve Test。程序结束后关闭结果窗口。
• 搜索“Purge”，执行TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE。车辆不得处于Drive，排气约10分钟，运行中持续监控并保持液位；结束后复查补液，再装上冷却液罐盖。
• 搜索“Thermal System Performance Test”，执行TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCE，等待完成并检查结果。程序失败、液位异常或泄漏未解决时不能交车。
• 断开诊断电脑，装回新鲜空气进气槽及前备箱储物箱；复核软管、连接器、卡子、紧固点与冷却液状态。

安全提示：本文用于帮助理解原厂维修资料，不替代车辆识别、绝缘验证、制冷剂资质、PPE、专用设备和当前版本程序。高压电气与制冷剂系统作业存在触电、冻伤、火灾、爆炸及环境风险，未经培训不得操作。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。已核对2026-08-09中英文主文及其结构图片，并交叉核对冷却液罐拆装、低压电池拆装和低压电源断开与连接。主文电池恢复处的文字不一致已在安装段明确说明，未把推测冒充原厂勘误。本文配图不展开关联冷却液罐视频或电池学习界面。原厂资料会持续更新，施工前须重新核对VIN、车辆配置、冷却液规格、固件版本、专用工具及最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
