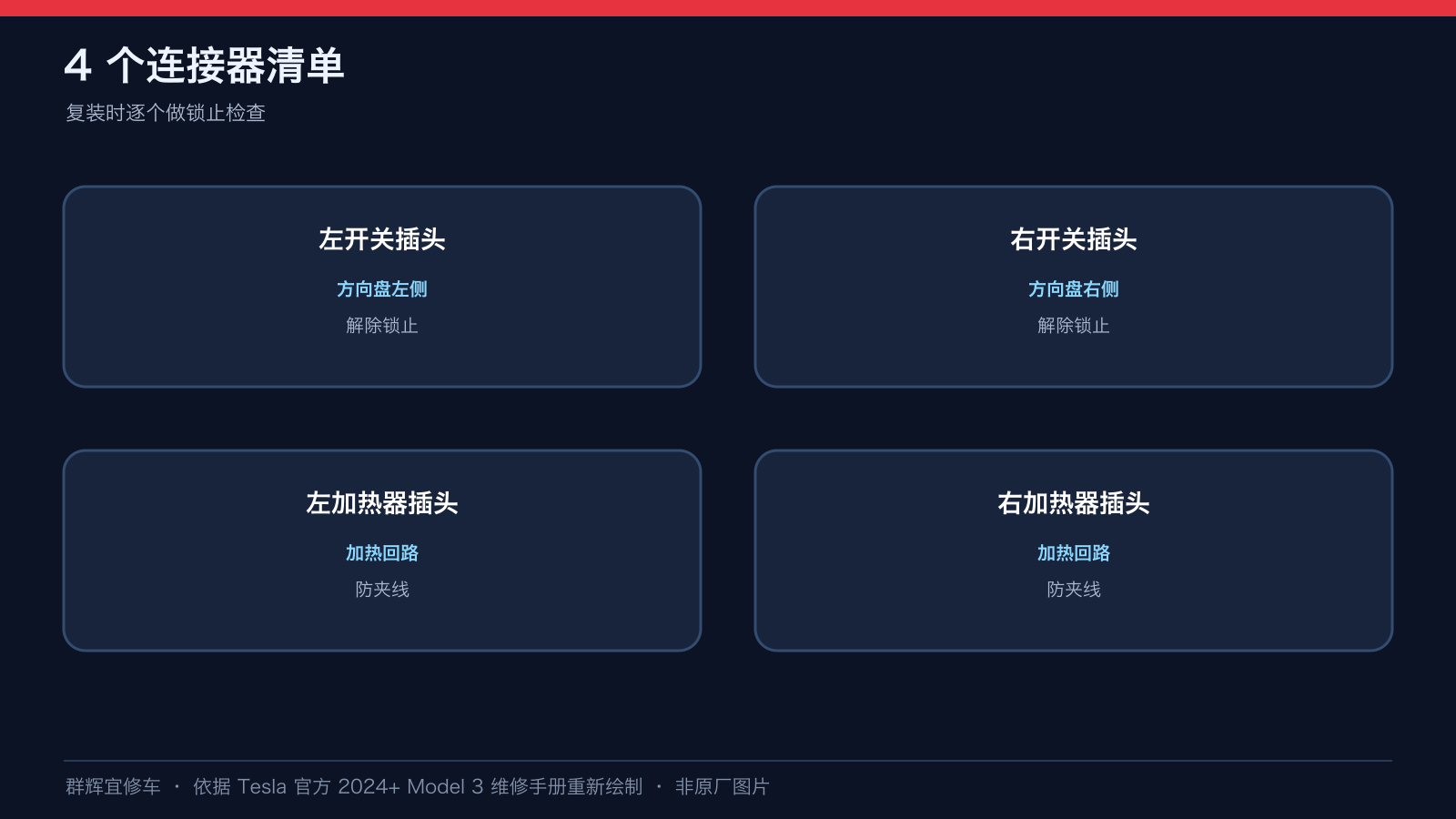

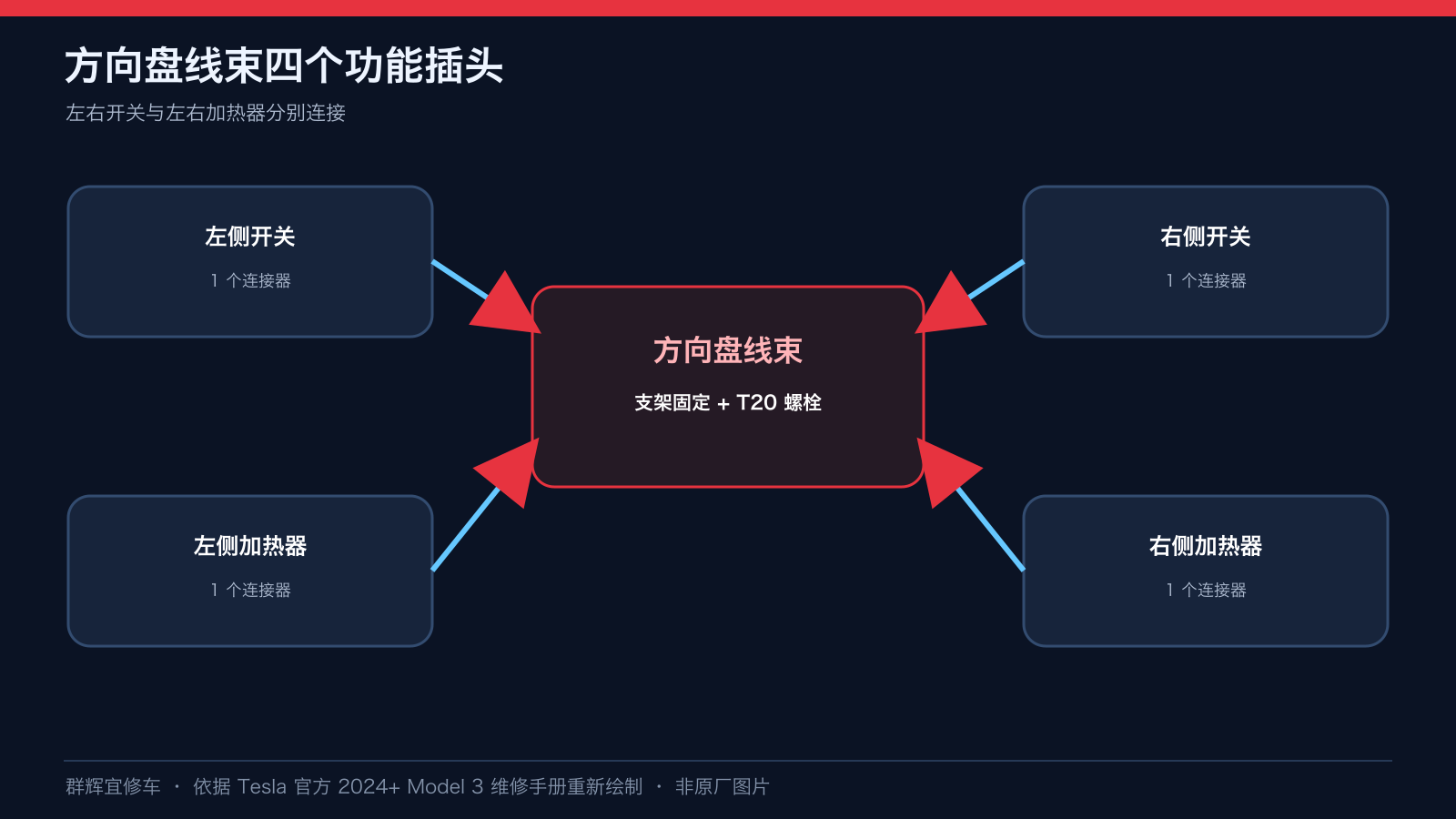

方向盘线束连接左右开关与左右加热器,共 4 个功能连接器,并通过左右支架和一颗 T20 螺栓固定。作业涉及驾驶位气囊和方向盘拆卸,必须先断开低压电源并遵守 SRS 程序。

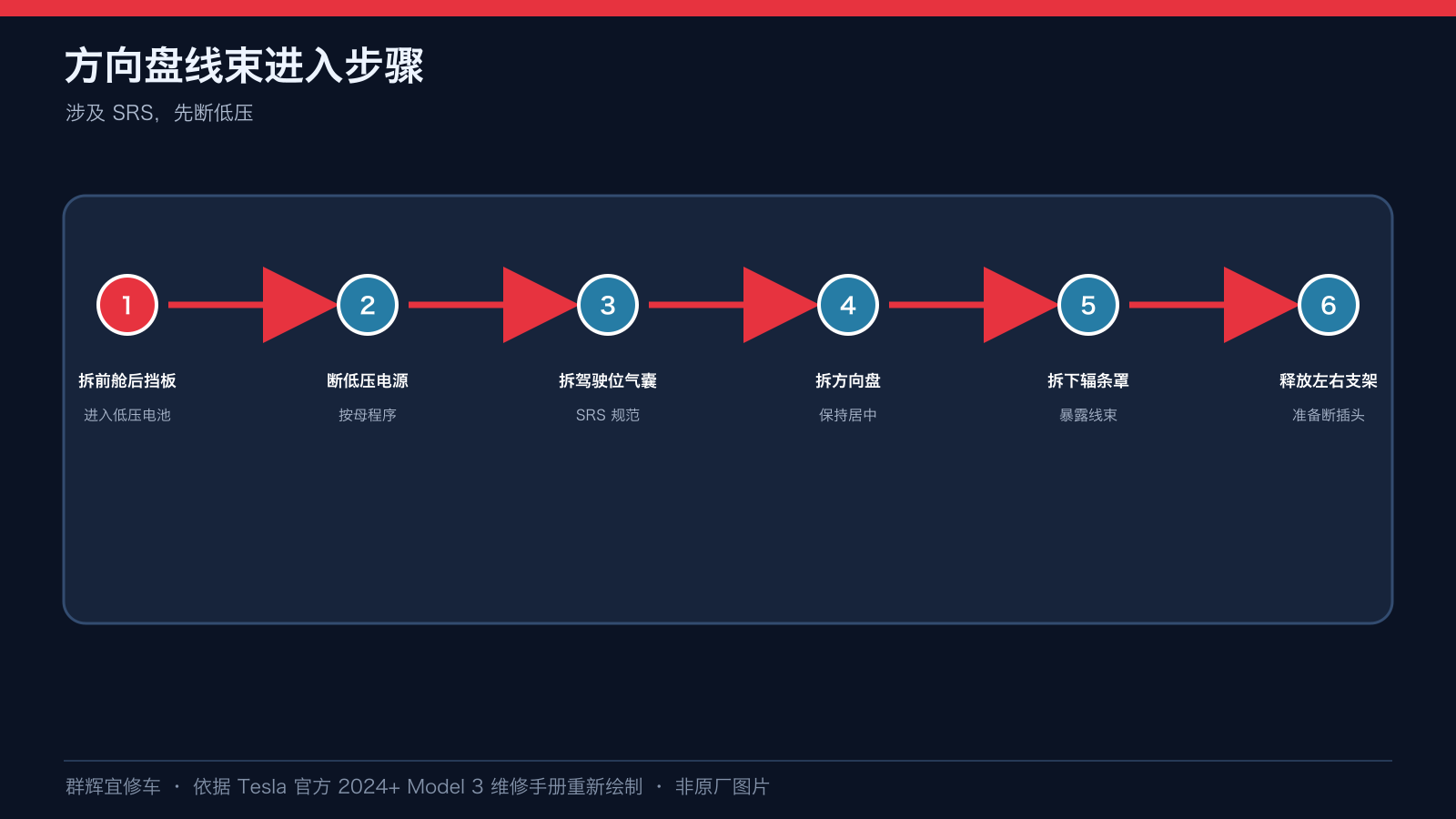

一、安全进入
- 拆前备箱后挡板、断开低压电源,再按原厂程序拆驾驶位气囊和方向盘。
- 拆方向盘下辐条罩,暴露线束支架和连接器。
二、连接器与固定

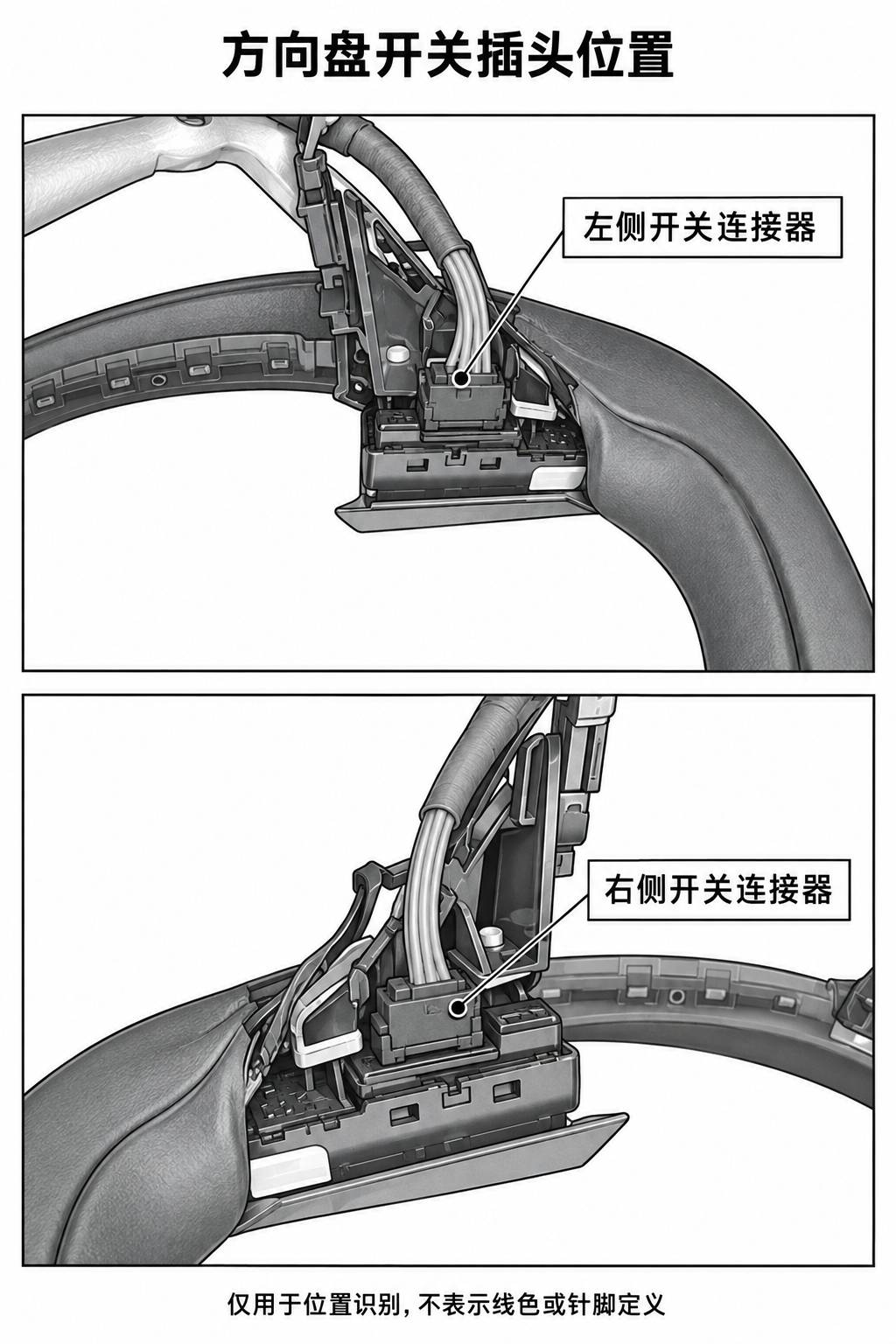

- 先从左侧、右侧开关线束支架中释放线束,再断开左侧、右侧开关连接器;这里释放的是支架中固定的线束,不是将支架当作连接器拔出。

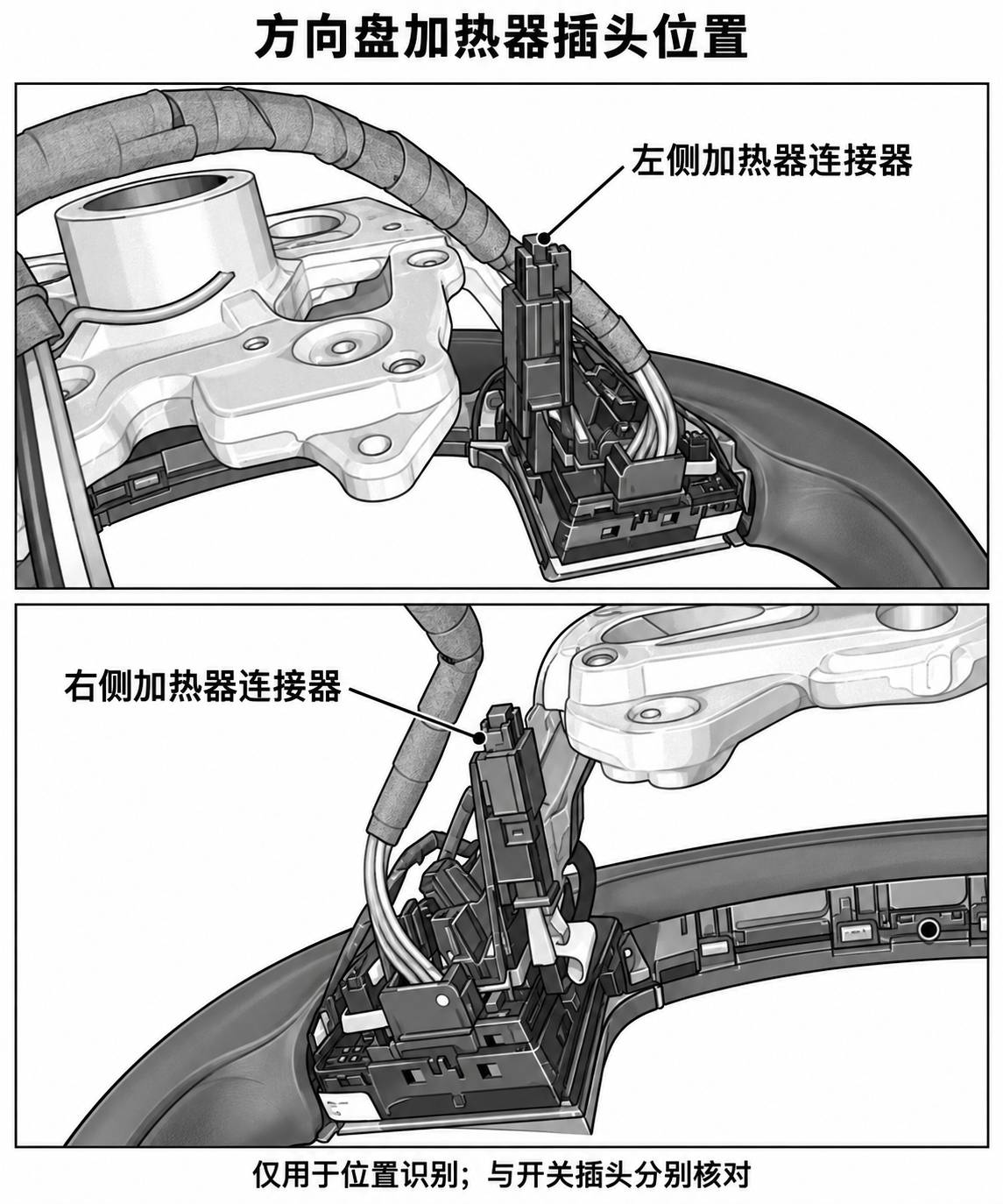

- 再断开左右加热器连接器,拆下固定线束的 T20 螺栓。


三、安装扭矩

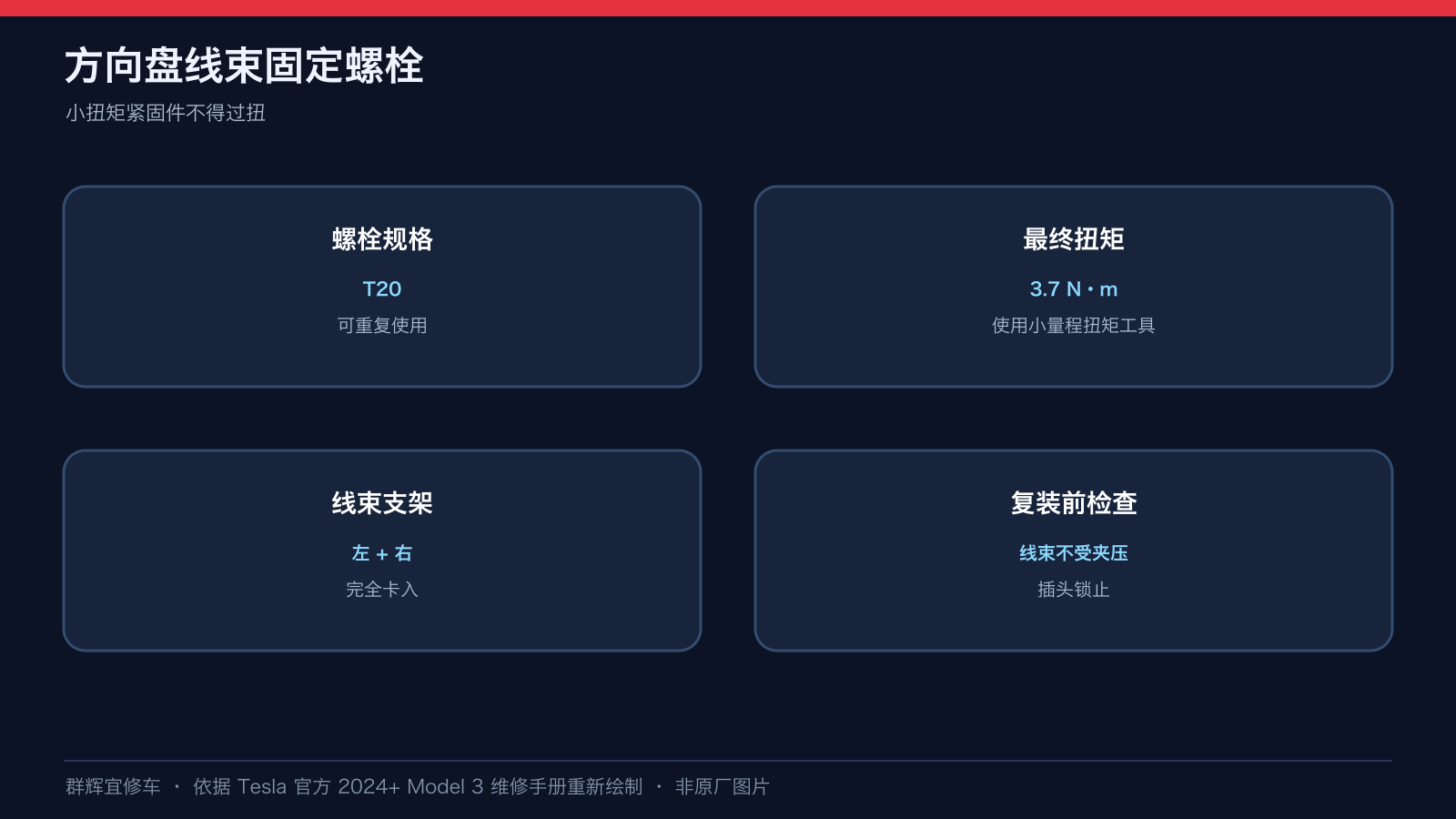

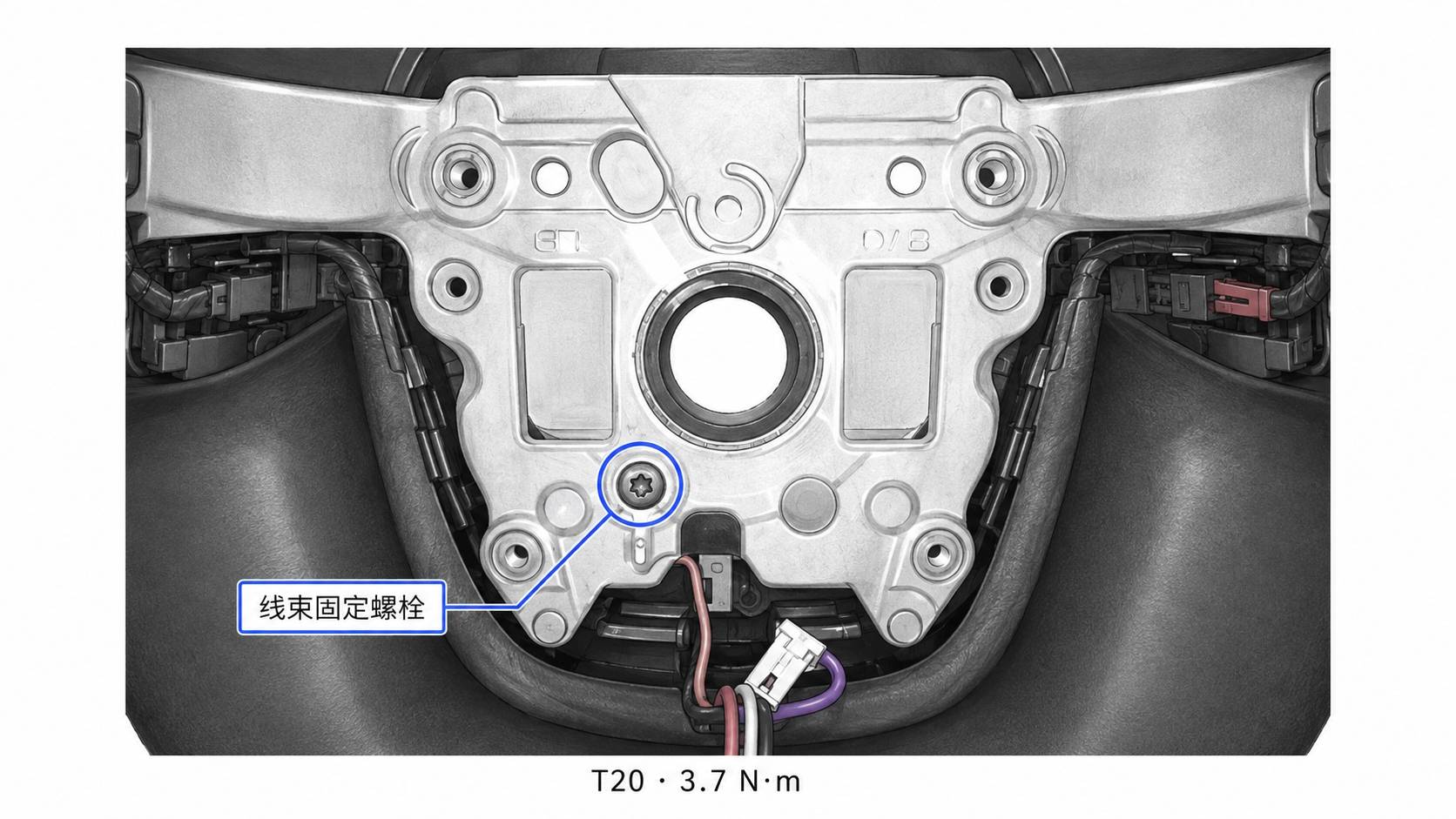

- 安装线束固定螺栓,用 T20 工具按 3.7 N·m 紧固。随后依次连接右侧加热器、左侧加热器、右侧开关、左侧开关连接器;此扭矩不适用于方向盘中心固定螺栓。

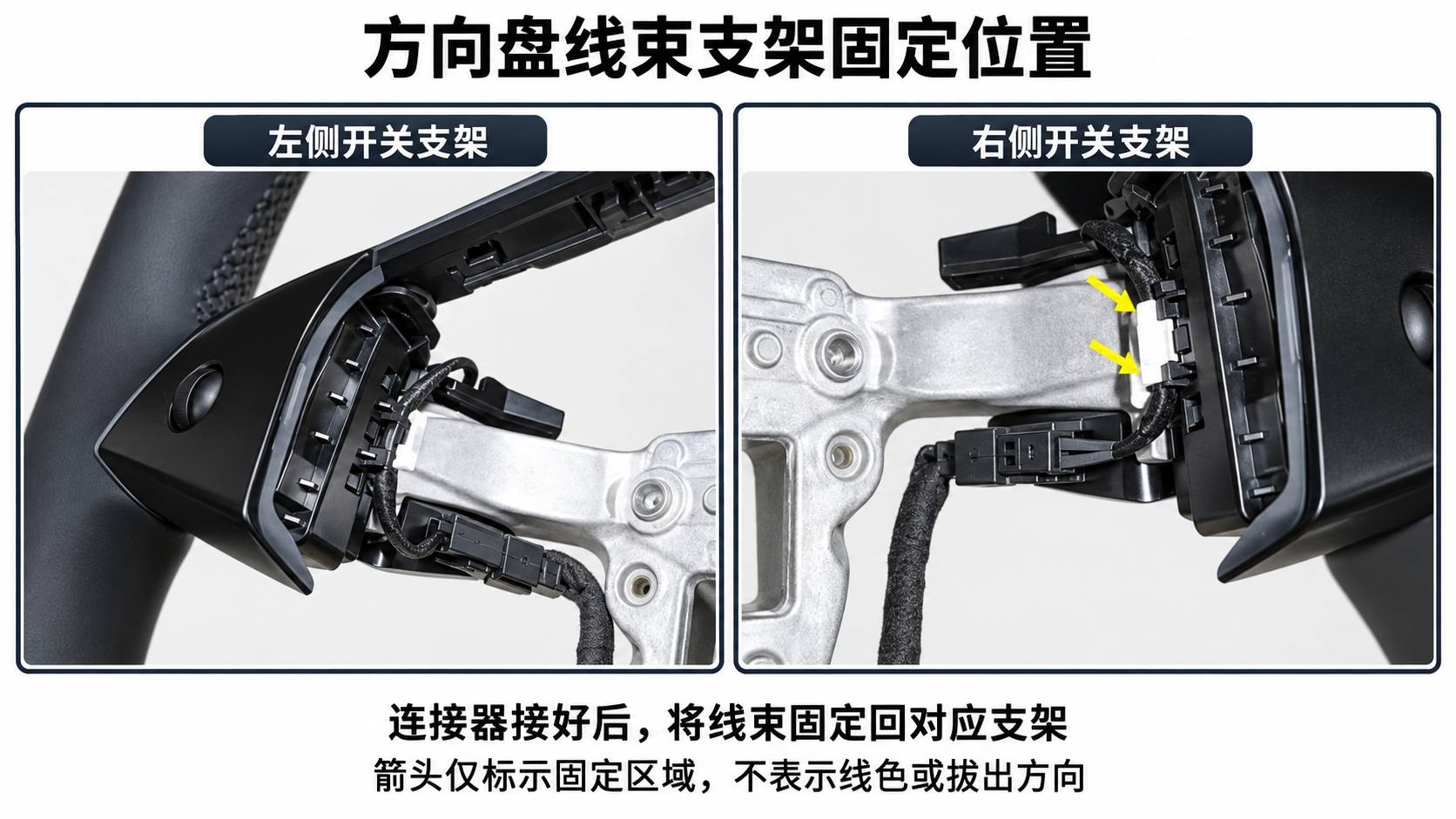

- 将线束分别固定回左侧、右侧开关线束支架,按关联原厂程序复装下辐条罩、方向盘和驾驶位气囊,再恢复低压电源并安装前备箱后部挡板。


复装顺序提醒

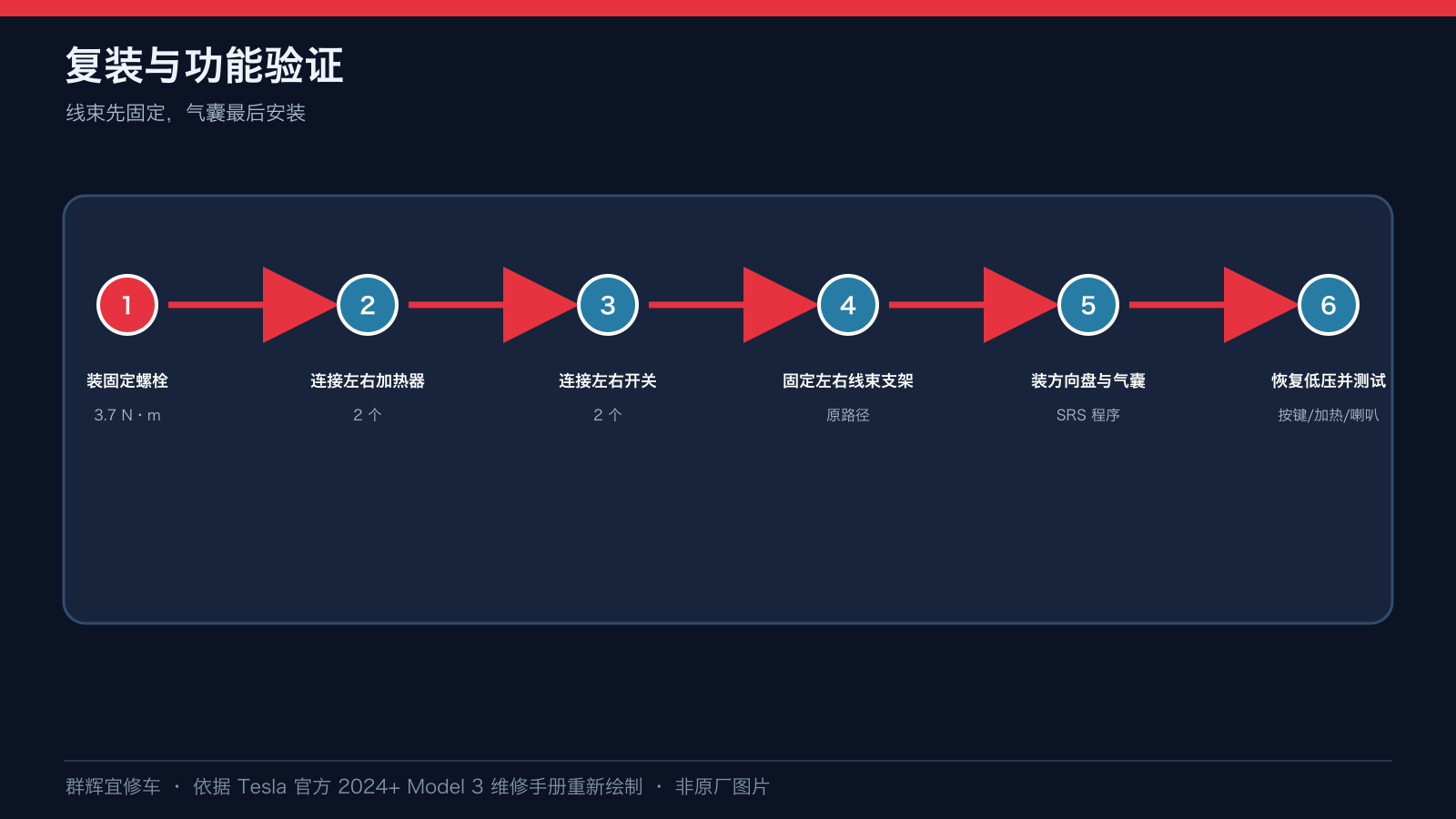

原厂安装顺序为固定线束螺栓、连接右侧加热器、左侧加热器、右侧开关及左侧开关,再将线束固定回左右支架。连接器近照请结合文末原厂资料逐个核对,不能仅按线色判定。完成下罩、方向盘及气囊安装后,按原厂程序恢复低压电源并安装前备箱后部挡板。
安全提示:本文用于理解原厂维修资料,不代替当前车辆对应的维修程序、人员认证、PPE、专用工具和现场风险评估。涉及低压断电、高压隔离、SRS、焊接或线束维修时,必须由具备相应资格的人员操作。
资料来源与适用说明
本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理:查看原始资料。原厂资料会更新,施工前须重新核对当前版本、车辆生产日期、市场和配置。
配图说明:本文配图为依据所列资料整理的教学示意或参考图重绘,并非特斯拉原始图片;结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
