奔驰W246仪表总成拆装：饰圈释放、插头锁止与显示检查

W246仪表总成周围空间紧凑，拆卸时容易刮伤透明罩、方向盘或仪表台表面。应先读取故障并区分仪表本体、供电和网络通信问题。

使用规定塑料工具释放饰圈，禁止用硬质尖锐工具直接撬压透明罩边缘。

一、记录故障并保护驾驶区域

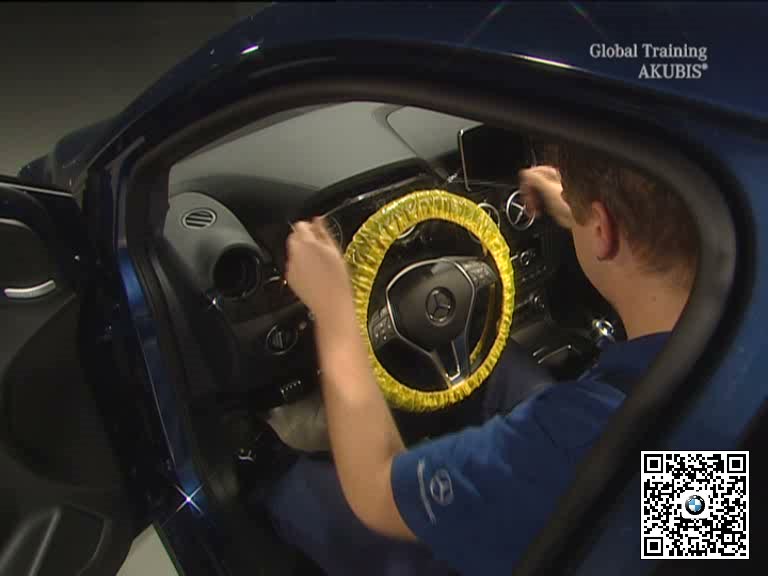

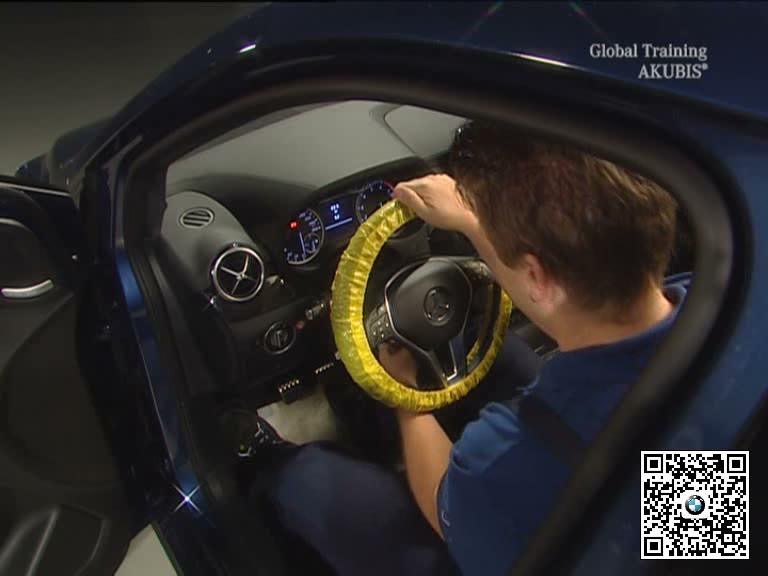

检查显示、指针、照明和警告信息，读取仪表及网关故障。关闭点火开关，在方向盘和仪表台表面铺设保护材料。

二、释放仪表饰圈和固定点

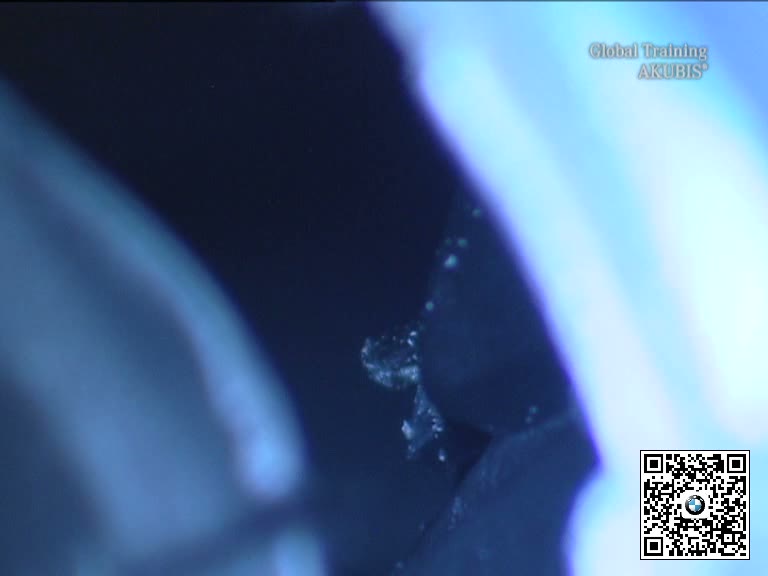

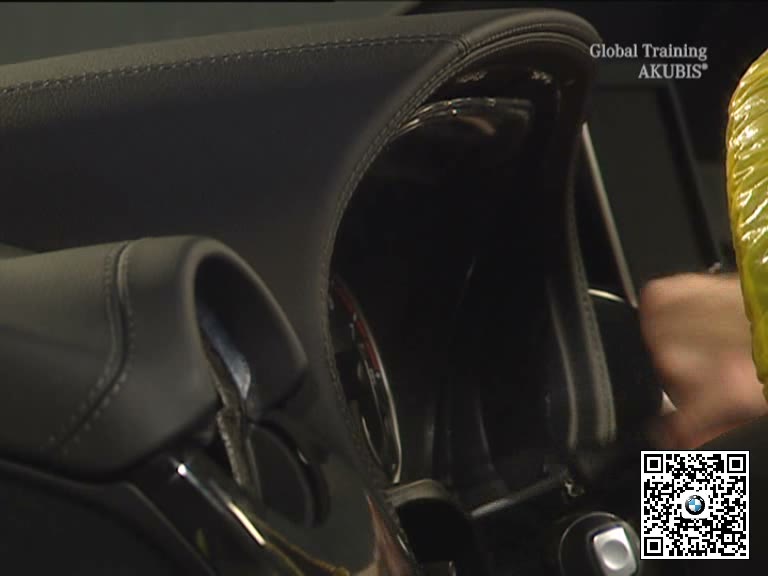

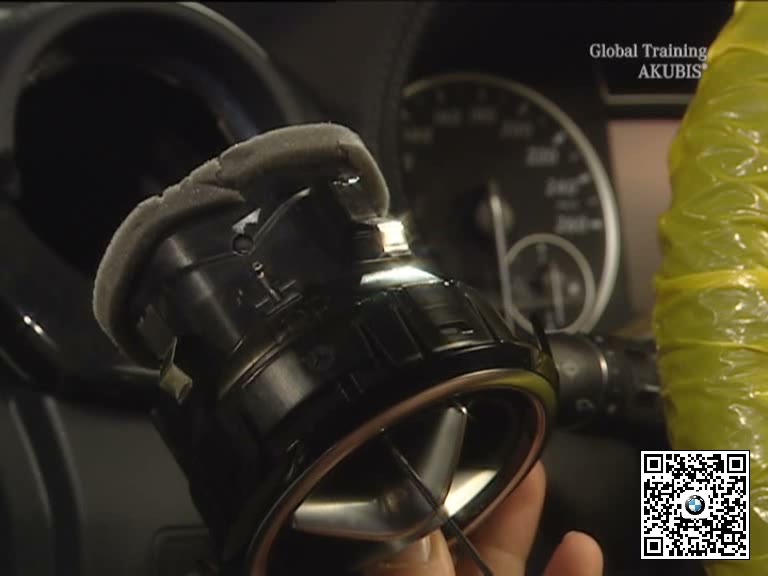

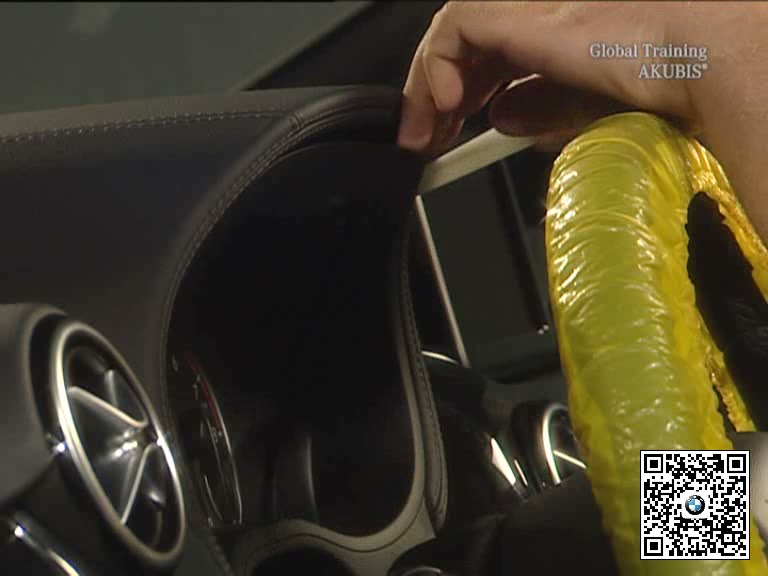

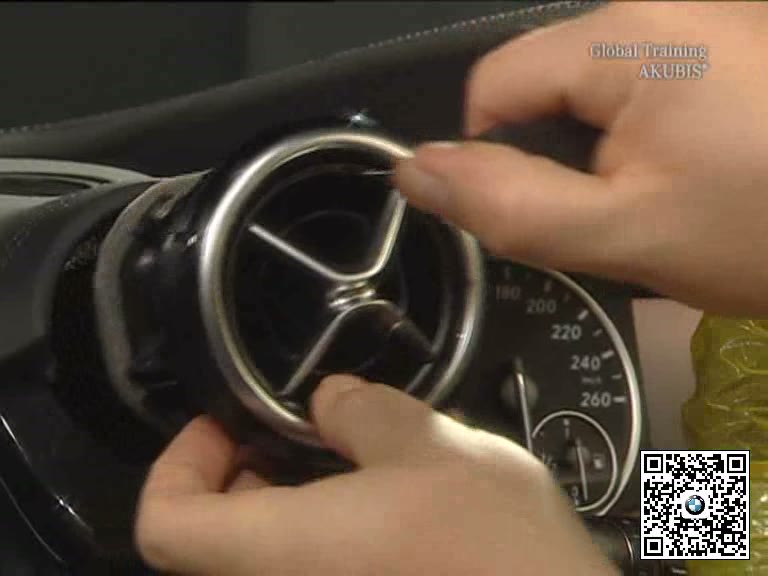

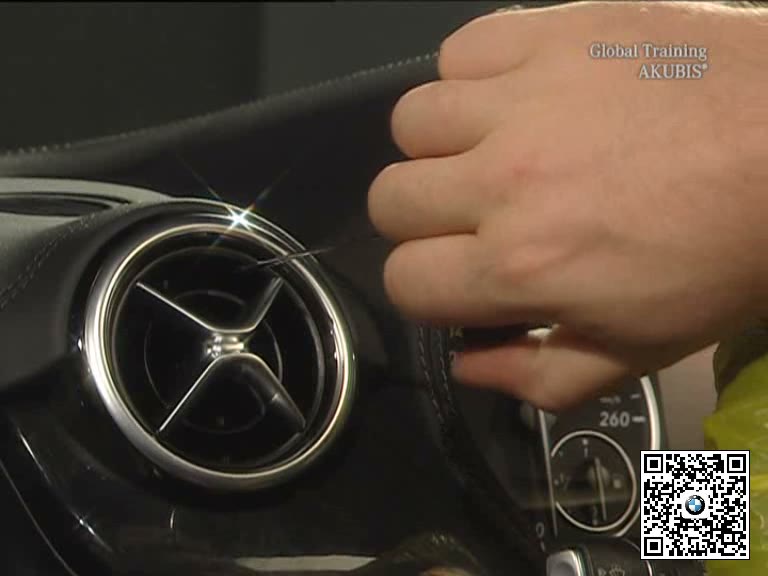

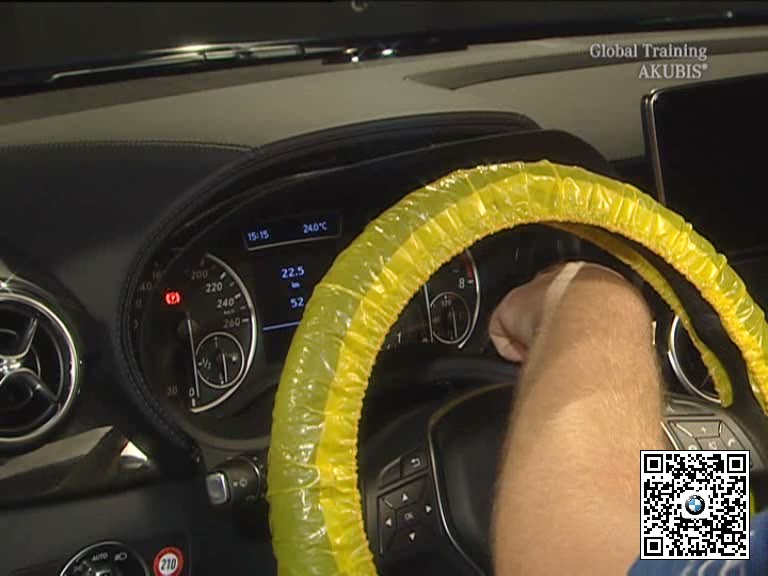

从规定位置逐步松开仪表周围饰圈，保持卡扣受力均匀。拆下仪表固定件并分类保存，确认没有遗漏后再拉动总成。

三、移出仪表并解锁背部插头

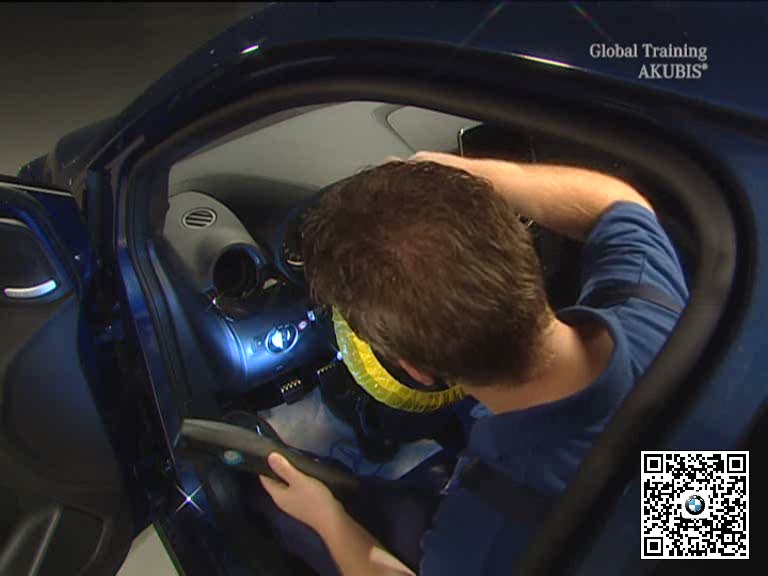

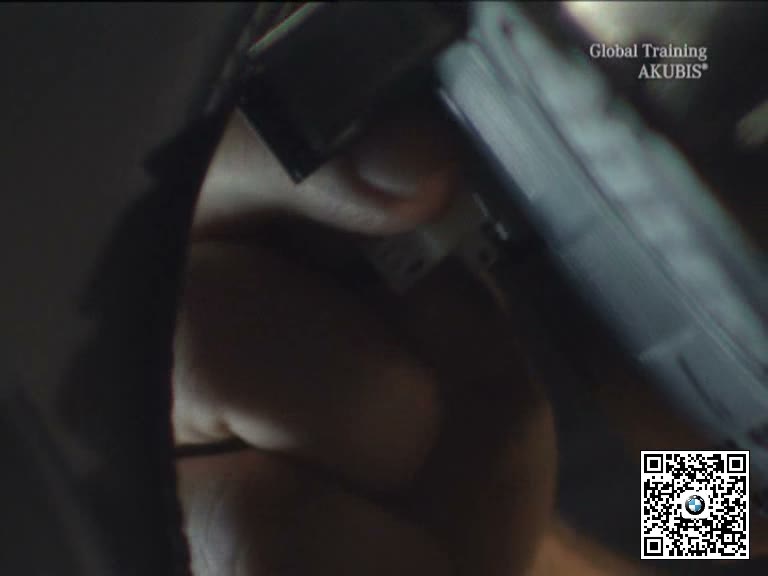

双手托住仪表平稳向外移动，待插头可见后操作锁止机构并断开连接。检查端子、插头壳体和线束是否松动或受压。

四、装复并检查仪表自检

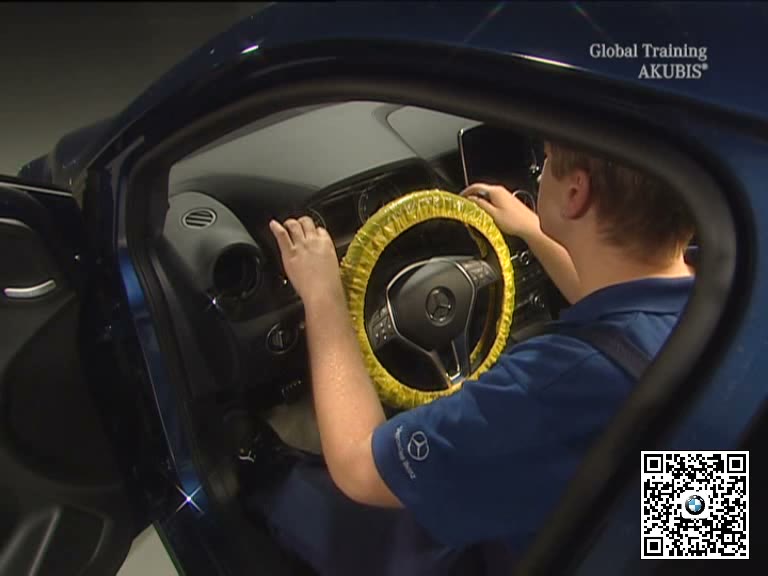

接回插头并确认锁止，准确放入仪表定位后恢复固定和饰圈。接通点火开关，检查指针自检、显示、照明、报警及故障存储。

五、完工检查要点

• 仪表故障已与供电通信问题区分。
• 透明罩和仪表台表面受到保护。
• 背部插头已完全锁止。
• 仪表显示、自检及报警功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
