奔驰行李箱盖锁无法锁止：GI72.20-P-043367

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

行李箱盖锁无法锁止

二、原通告列出的可能原因

旋转锁销的棱边碰到撞销，导致行李箱盖锁的锁止杆折断。

三、检查与补救步骤

更换行李箱盖锁，并检查行李箱盖的撞销在 Y 轴方向的设置是否正确。

要时调节行李箱盖的撞销。

要时修正铰链。

AR 文件 AR72.20-P-3510CX。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 204 740 00 35 行李箱盖锁 X

A 204 740 01 35 行李箱盖锁 代码 890 X

操作号与损坏代码

容 时间 损坏代码 提示

行李箱盖锁，根据诊断更换 74311 H2

WIS参考

AR72.20-P-3510CX 调整行李箱盖，S204 补救

行李箱盖锁 补救

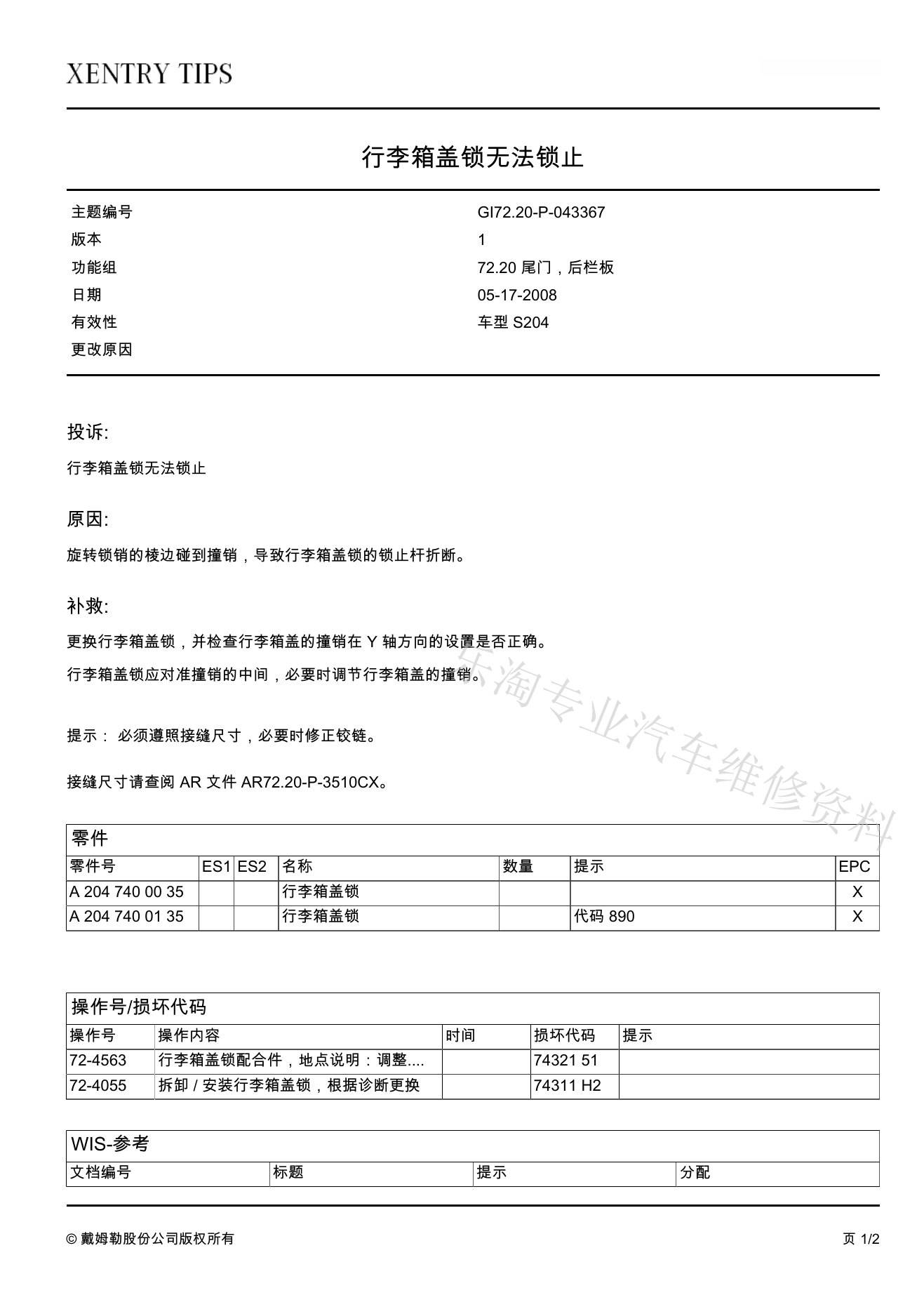

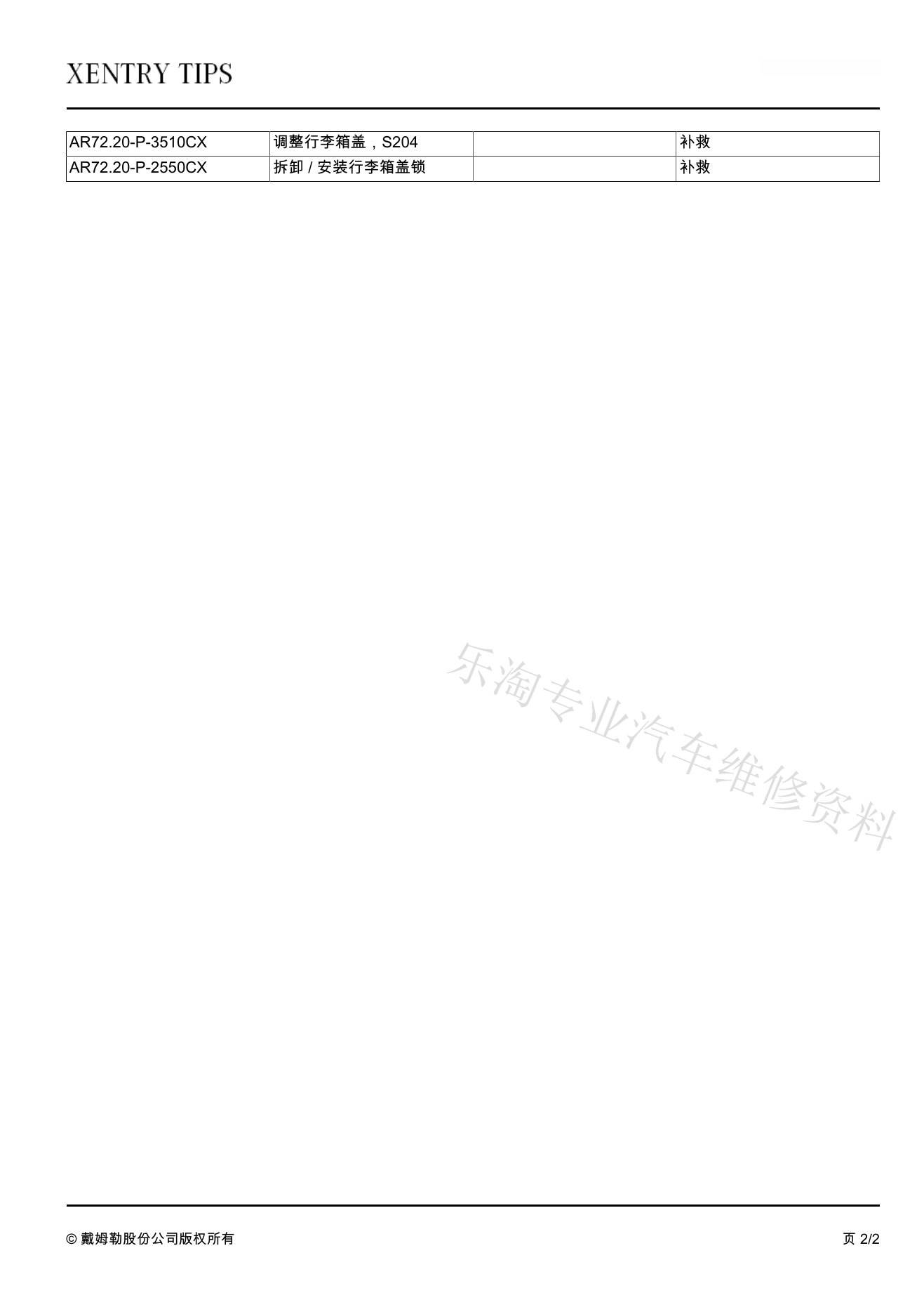

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
