奔驰控制头和 / 或转向器壳体的接头处的内部转向系管路泄漏：GI46.20-P-042648

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

部转向系管路的连接至控制头和 / 或转向器壳体的接头处可能泄漏

二、原通告列出的可能原因

转向系管路接头处的 O 形环损坏

三、检查与补救步骤

须总是同时密封

部管路。

================================================================================================

更换整个齿条齿轮式转向系！

================================================================================================

1. 拆卸动力转向（车型 204，4matic 除外）AR46.20-P-0600P

部管路 AR46.20-P-3501CW

动力转向（车型 204，4matic 除外）AR46.20-P-0600CW

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A00198924031 0 液压油 1 X

含两种转向系管路

的密封圈，因此只需订购一个维修套

件

适用于车型系列 204 的汽

车（4matic 除外）

X

操作号与损坏代码

容 时间 损坏代码 提示

46482 04

动力转向

46-6001 密封从控制头到转向器壳体的（两根）管

路（方向盘已拆下）

WIS参考

齿条齿轮式转向

系

涉及车型 204（4Matic 除

外）

补救

控制头到转向器

壳体之间的管路

涉及车型 204（4Matic 除

外）

补救

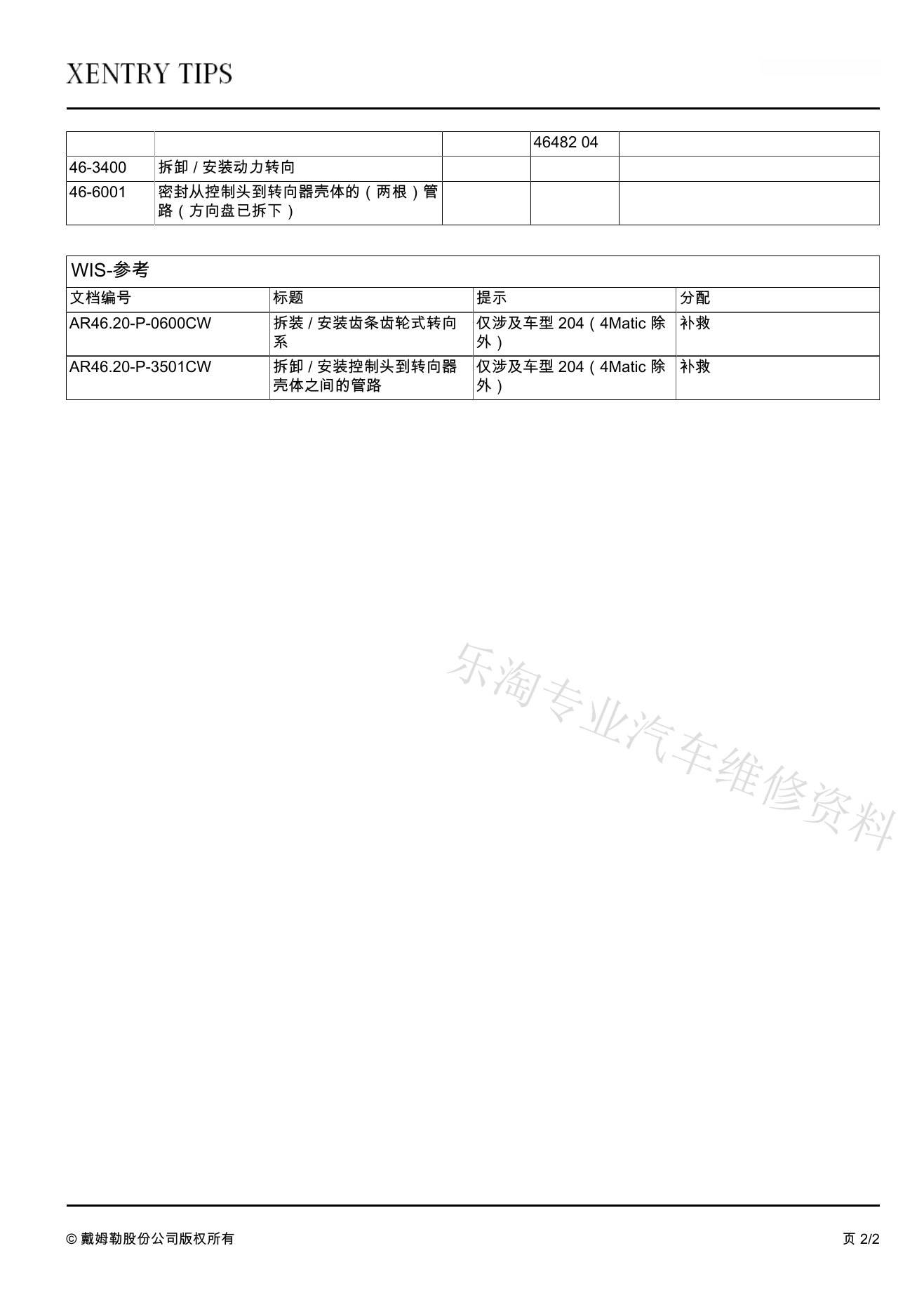

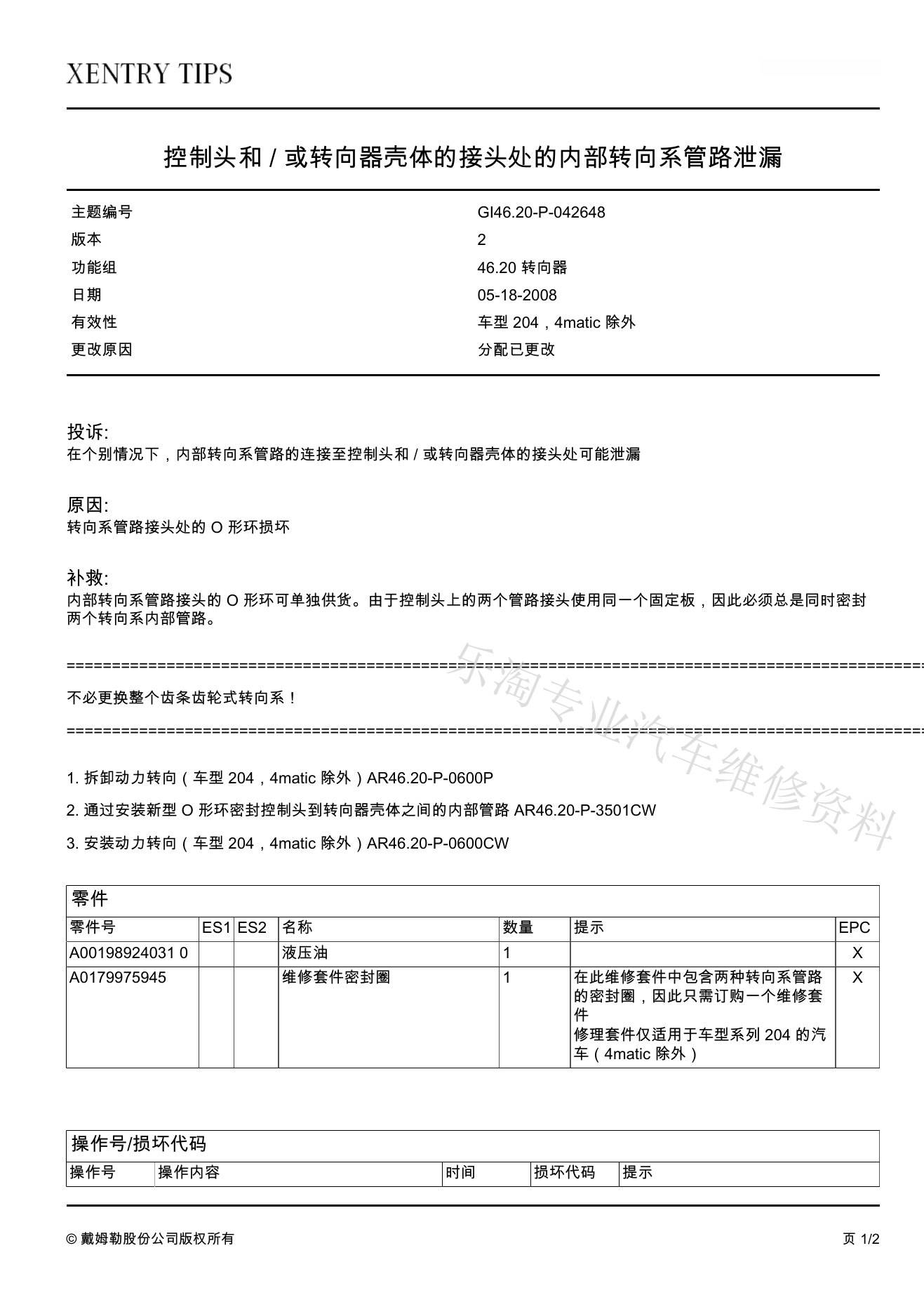

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
