奔驰转向系统发出声响（噪音分析手册）(Refer to GI46.20-P-055899, V1)：LI46.20-P-055946

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

由于定位噪音困难，我们再次汇总了转向系统发出的常见声响。

1.) 在崎岖路面上或驶过颠簸路段时，转向柱管区域发出嘎嘎声

2.) 制动或起步时发出劈啪声，同时也可在方向盘上感觉到

3.) 在崎岖路面上或驶过颠簸路段时，转向机区域发出嘎嘎声

二、原通告列出的可能原因

1.) 有间隙或前围板轴承未正确卡止

2.) 有间隙或前围板轴承未正确卡止或转向联轴节存在粘滑效应

3.) 止推件与转向齿条之间有间隙。

附件

文件 描述

001.jpg 车型 164 的轴瓦，新型号 (1) 和旧型号 (2)

002.jpg 车型 251 的轴承，带壳体，新型号 (3) 和旧型号 (4)

的轴承和壳体（图示：左舵驾驶车辆）

004.jpg 左侧：可以通过白色条识别轴承是否卡止（绿色圆圈）。

时请确保橡胶垫圈没有翻折（红色）。

三、检查与补救步骤

针对原因 1 和 2：

检查前围板轴承的型号和间隙：

最新型号（见图 001 型号“1”或图

002 型号“3”）。

新型号的前围板轴承。

须可看到一个白色条带（见图 003 或 004）。

提示：请参考 TIPS 文档“转向轴区域发出咔嚓声”。

针对原因 2：

检查转向联轴节粘滑效应：

- 拆卸转向联轴节 - 挤推转向联轴节的滑块然后再拉开；如果感觉到阻力点，则更换联轴节

针对原因 3：

要时调整：

- 用简化的检测方法检查转向效果，参见 TIPS 文档“转向区域发出嘎嘎噪音/砰砰噪音（简化的检测方法）”

要时调整止推件和转向齿条之间的间隙

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

46-7390 更换前围板上的转向轴轴承 46215 36

46-7394 更换前围板上的转向轴轴承，带电动可调

转向柱的车辆

46215 36

转向联轴节，根据诊断更换 46212 36

动力转向系

46-4355 调整止推件与转向齿条之间的间隙 46481 17

WIS参考

前围板轴承 车型 164 补救

前围板轴承 车型 251 补救

转向联轴节 车型 164 补救

转向联轴节 车型 251 补救

齿轮齿条式转向机 车型 164 补救

齿轮齿条式转向机 车型 251 补救

AR46.20-P-0601TX 调整止推件和转向齿条之间

的间隙

车型 164/251 补救

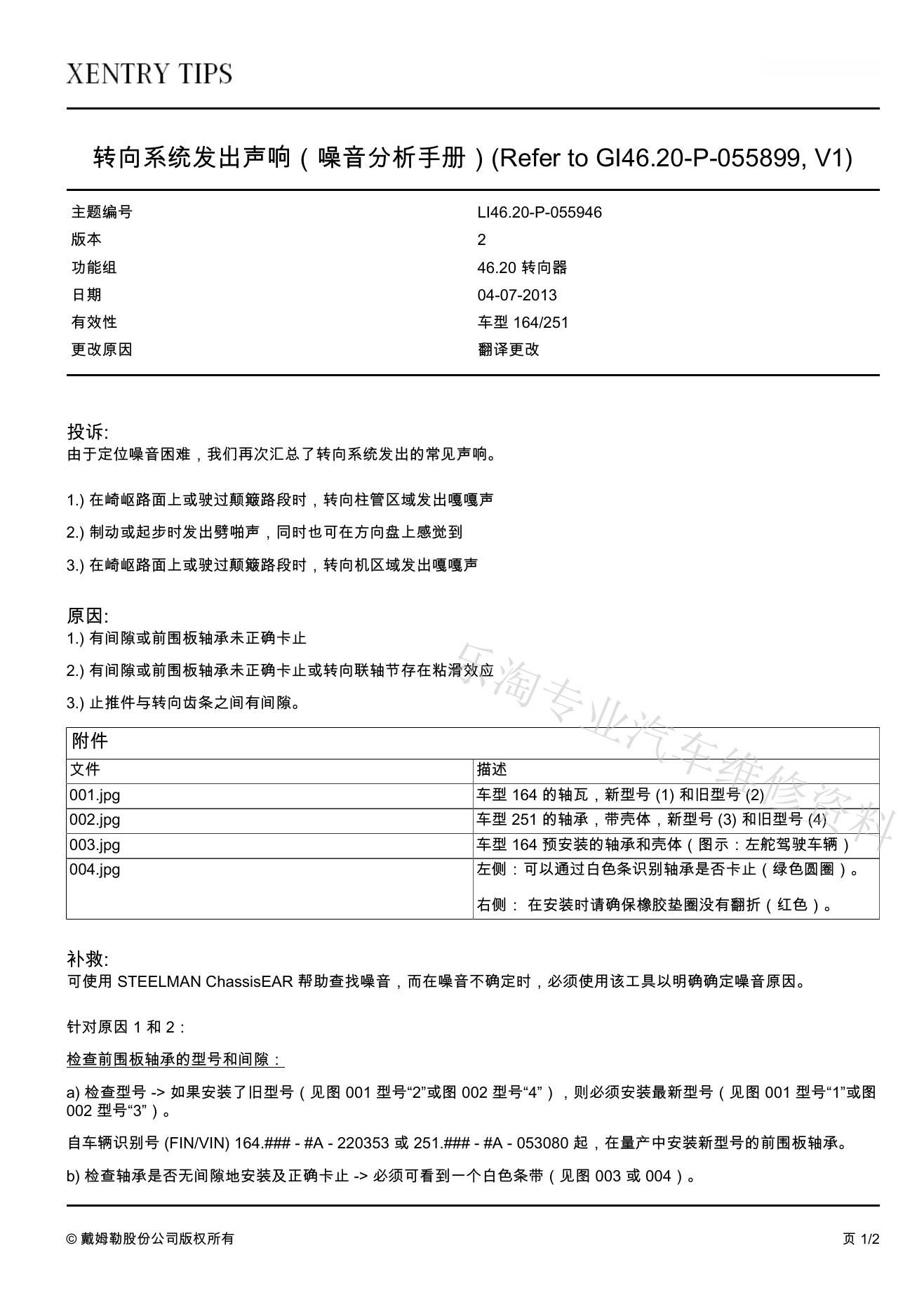

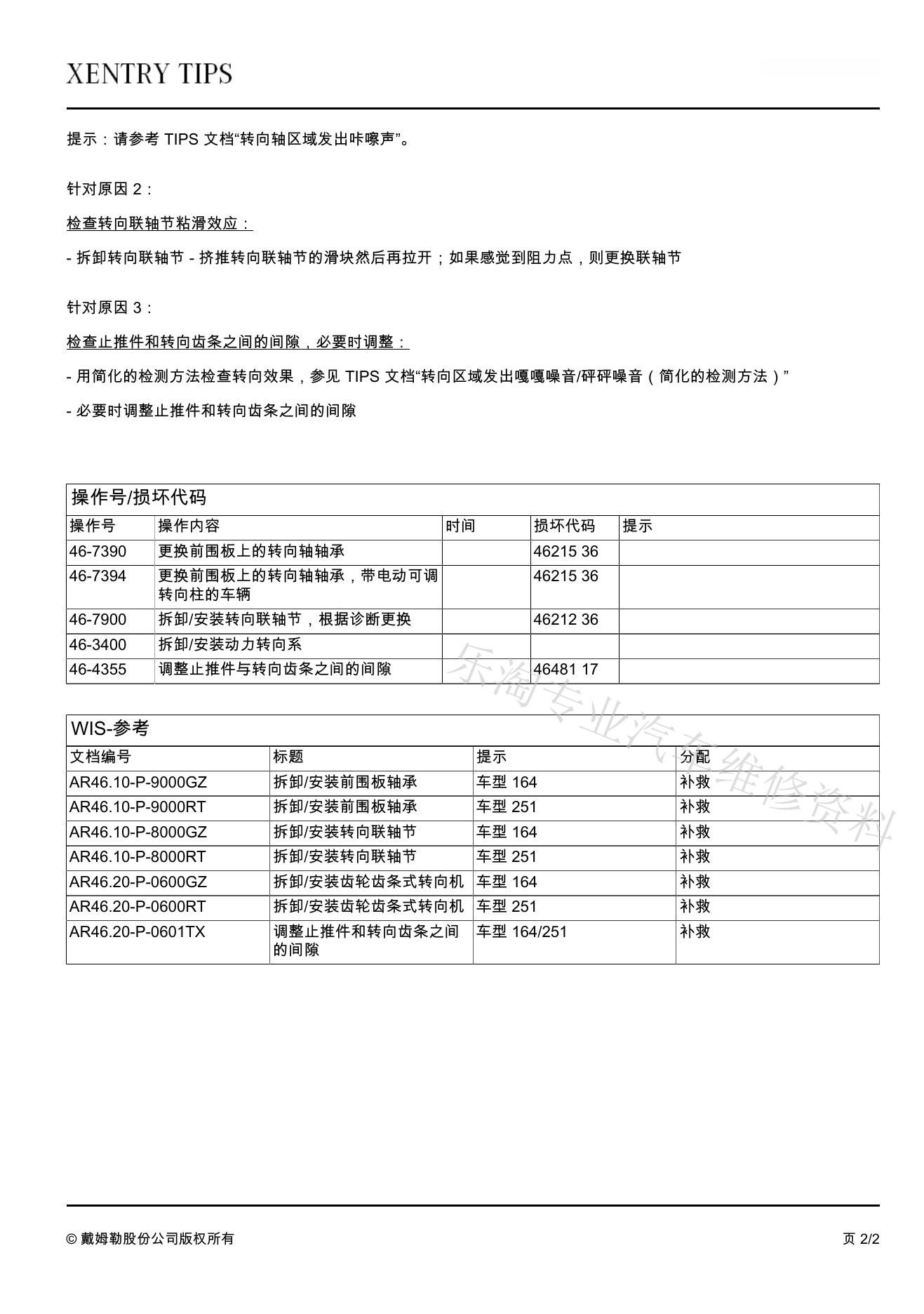

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
