2024+ 特斯拉 Model 3 左前转向节结构识读：连杆、横拉杆与轮速传感器

左前转向节同时与悬架连杆、转向横拉杆和轮速传感器有关联。本文改为结构识读培训，分清各连接对象，不再用一张参数总览代替部件识别，也不提供拆卸或复装流程。

一、三处连接逐一看

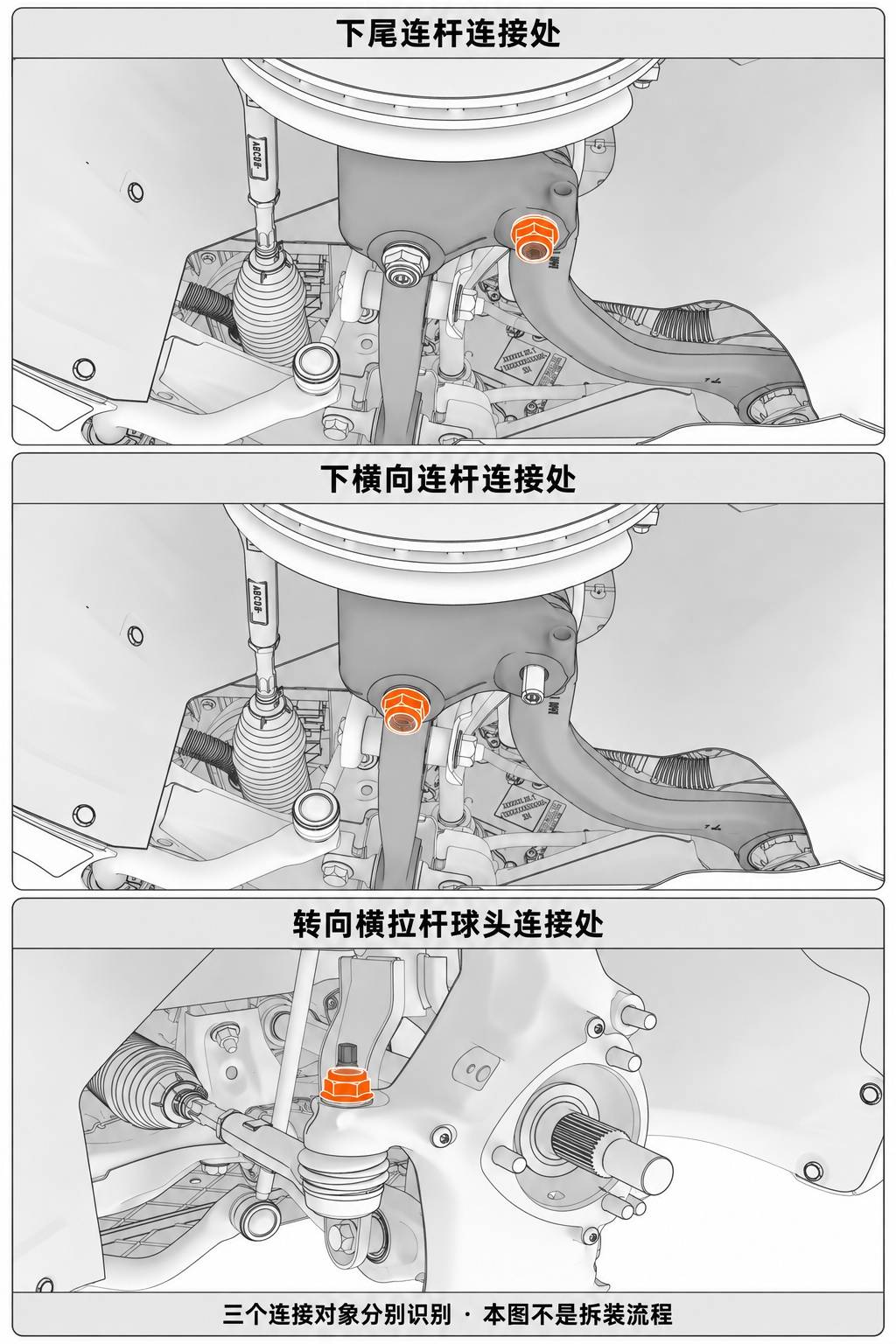

下图三个观察区域分别对应下尾连杆、下横向连杆和转向横拉杆球头。原厂图片中它们的相邻结构和观察角度并不完全相同；应结合连杆走向辨认，不能仅凭螺母形状把三处混为同一部件。

二、上控制臂连接不在这组三图中

转向节还与上控制臂连接。三幅图只说明上述下部与转向连接，不是转向节全部固定点清单，也没有展示支承转向节、分离球头或避免损伤防尘套的方法。不能根据图中缺少某个部件就认为无需处理它。

三、轮速传感器另有本体与线束固定

下图分别展示轮速传感器本体的固定螺钉，以及转向节侧的两只线束夹。它们与悬架连杆紧固件不是同一组，传感器固定状态也不能由连杆连接情况推断。

四、连接对象相同，不代表全部要求已确认

所引程序在上控制臂连接的拆卸段要求弃用螺母，安装段却提到新的螺栓；关联上控制臂资料的表格与安装措辞同样不一致。本页不选择某个换新对象当作定论，也不以三处连杆螺母参数推导其他连接。

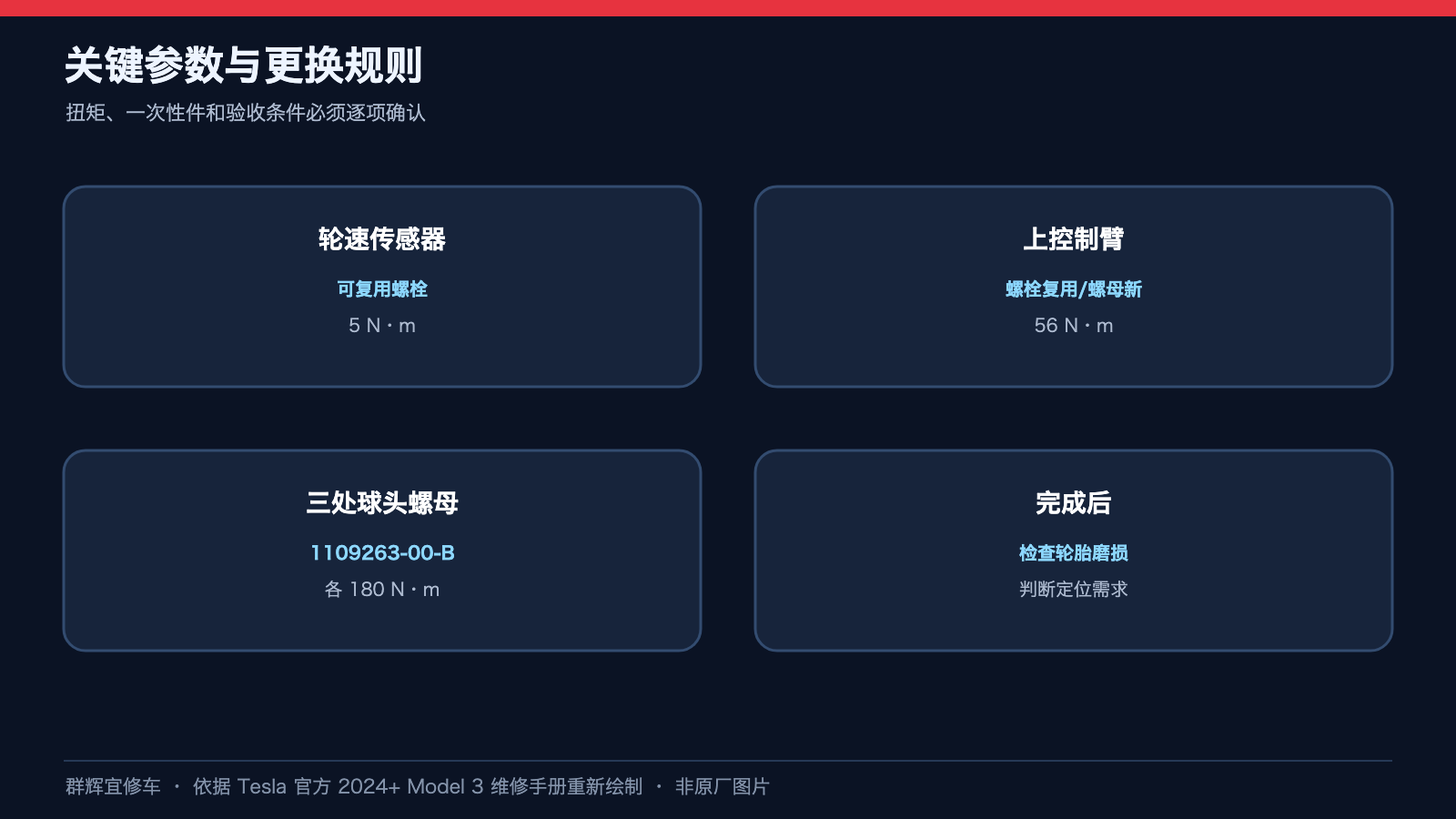

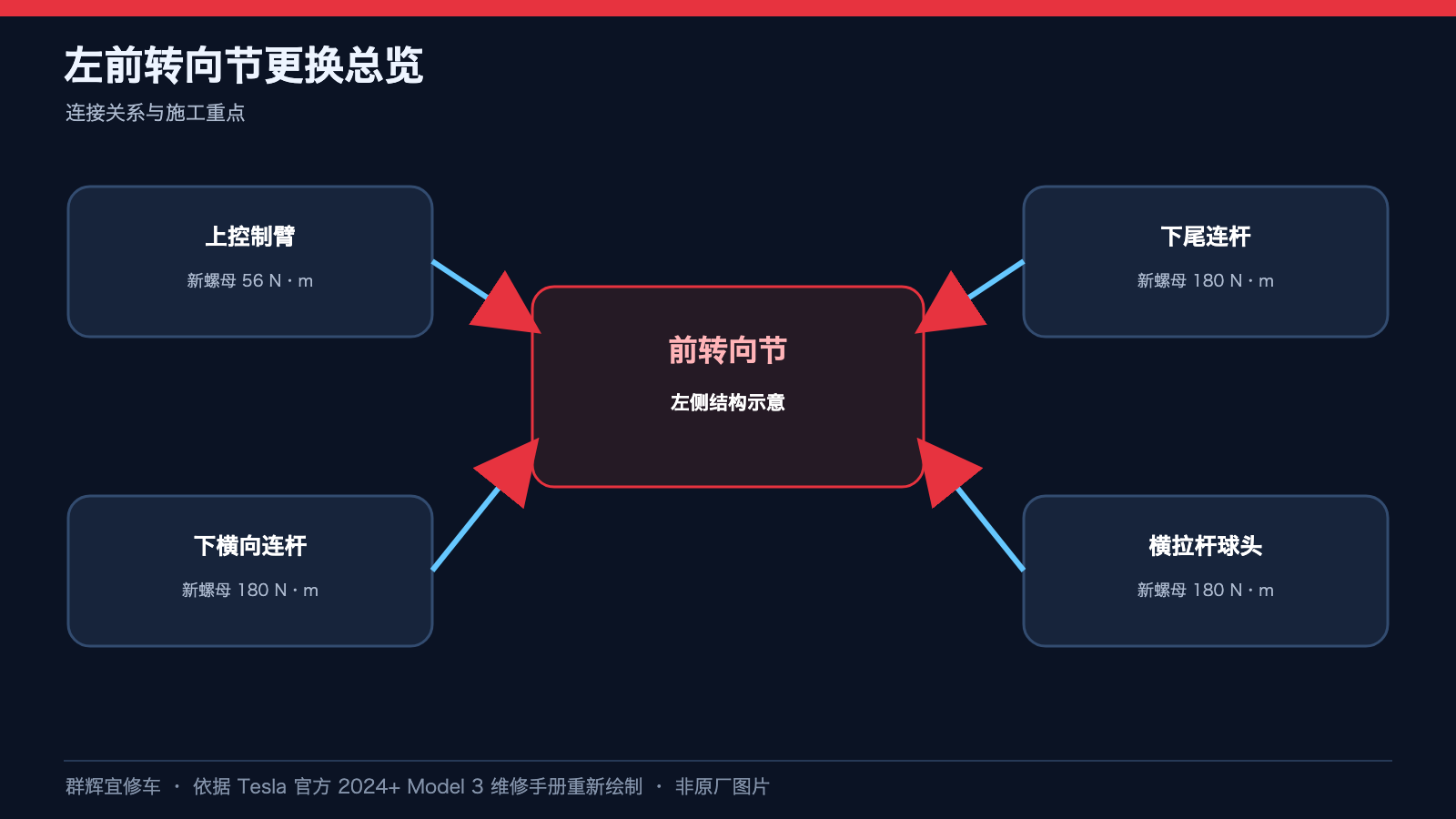

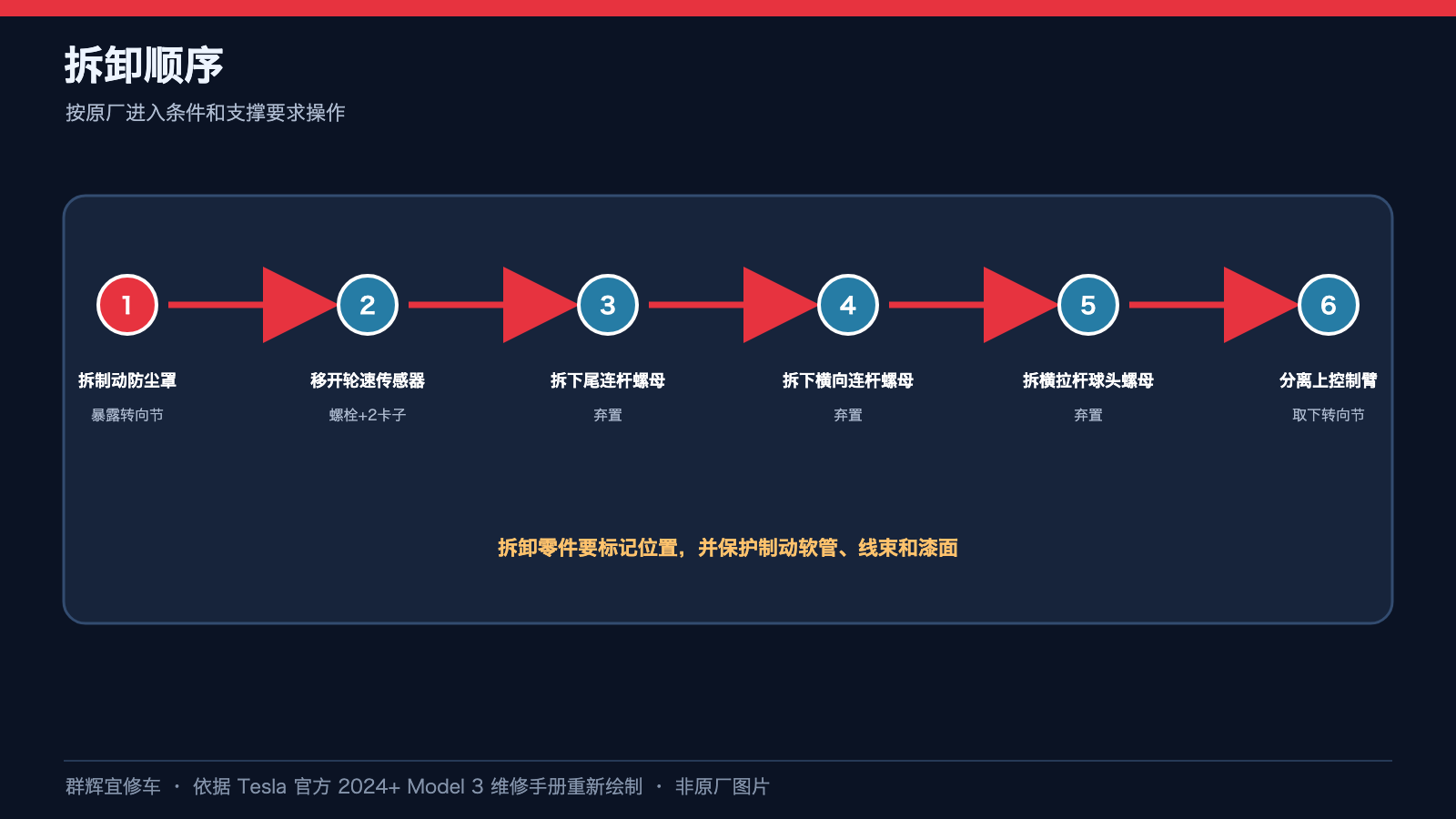

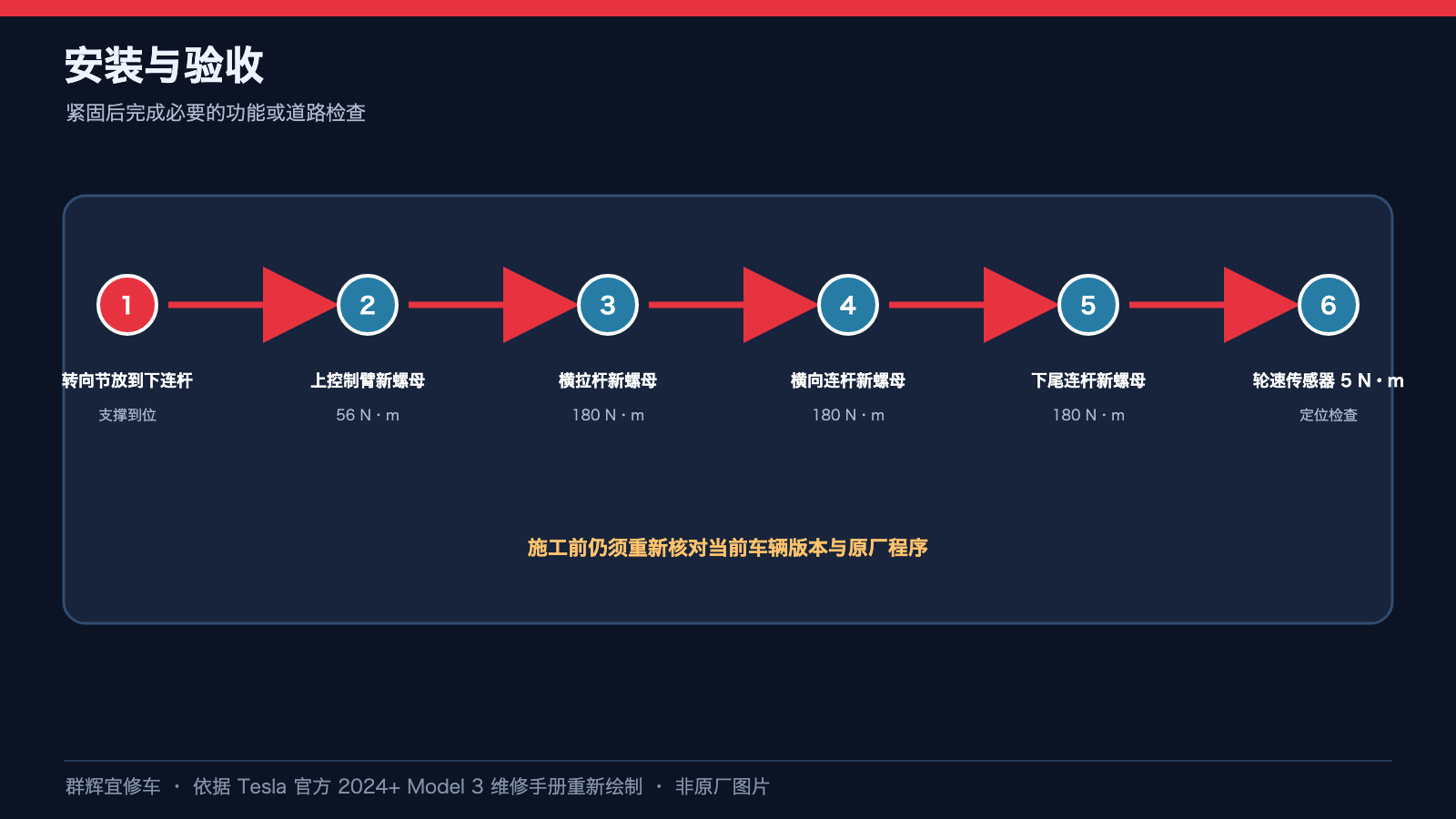

原有参数表、换新清单及连续拆装和验收图不在本文中作为操作依据。学习重点是认识转向节连接了哪些不同对象，而不是按图施工。实际作业必须依据车辆配置、正式维修程序及定位要求，并先澄清适用紧固件规定。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《转向节 - 左侧 - 前悬架 ((拆卸和更换))》及英文版《Knuckle - Front - LH (Remove and Replace)》；主 GUID：GUID-66DE87B2-5E3A-470C-8D5E-2424AA216F3B。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：三处连杆/横拉杆连接与轮速传感器并非同一紧固组；连接外观不足以判断换新件和定位要求。本文只标识连接对象，定位验收须依据独立资料。

原厂主程序直接引用且与本页边界相关的入口：定位要求 - 悬架——复装后的定位条件需单独核对。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
