2024+ 特斯拉 Model 3 左前上控制臂结构识读：内侧支点、线束与FUCA工具

上控制臂本体、控制臂支座及转向节是不同部件。本文以结构识读为范围，解释内侧双支点、周边轮速线束及FUCA工具各自的作用位置，不提供拆装、举升或紧固流程。

一、两处内侧连接分别观察

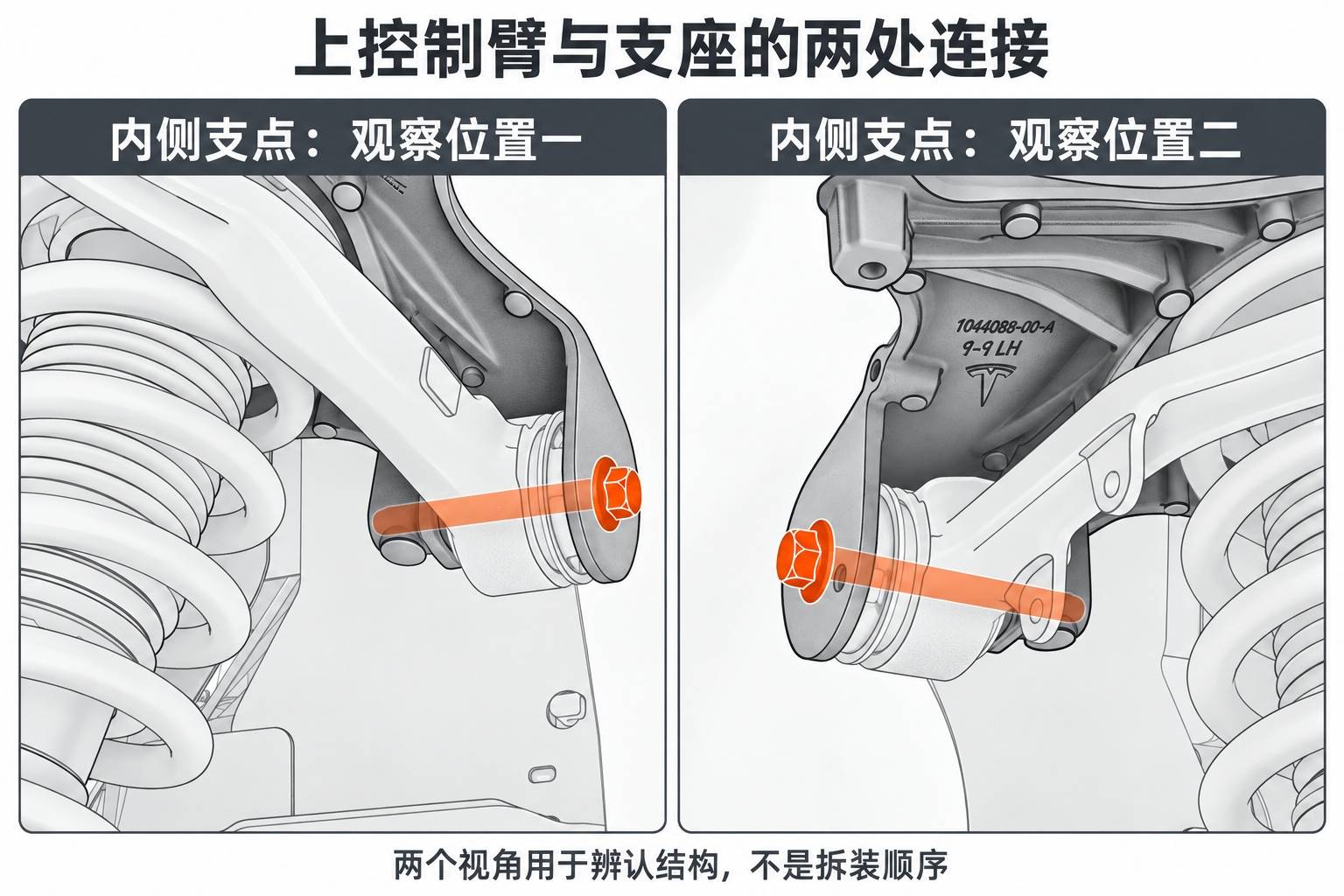

所引原厂资料为控制臂与支座之间的两只螺栓提供了不同角度的图片。下图逐幅保留观察关系，显示支座、衬套和穿过连接处的螺栓；图中的两个视角不是左右车辆部件的镜像对比。

二、内侧支点与支座车身固定件不同

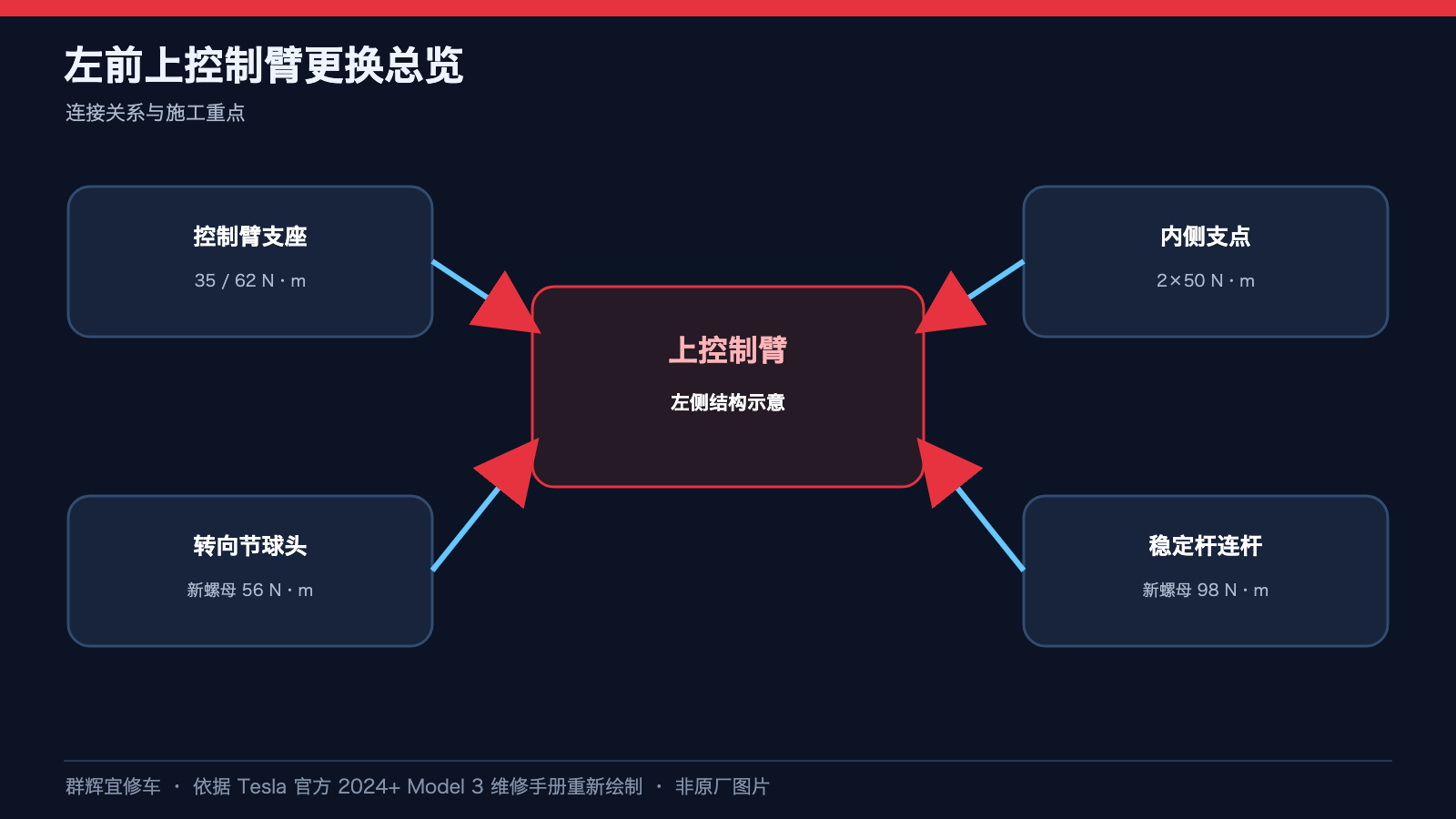

控制臂通过内侧两处连接与支座配合，支座本身又由另一组四只螺栓固定到车身，外侧则与转向节连接。这是三个不同层次。内侧两只螺栓不能与四只车身固定螺栓混计，也不能把某一组参数推广到整个总成。

三、线束不是承载部件，FUCA也不是普通支撑杆

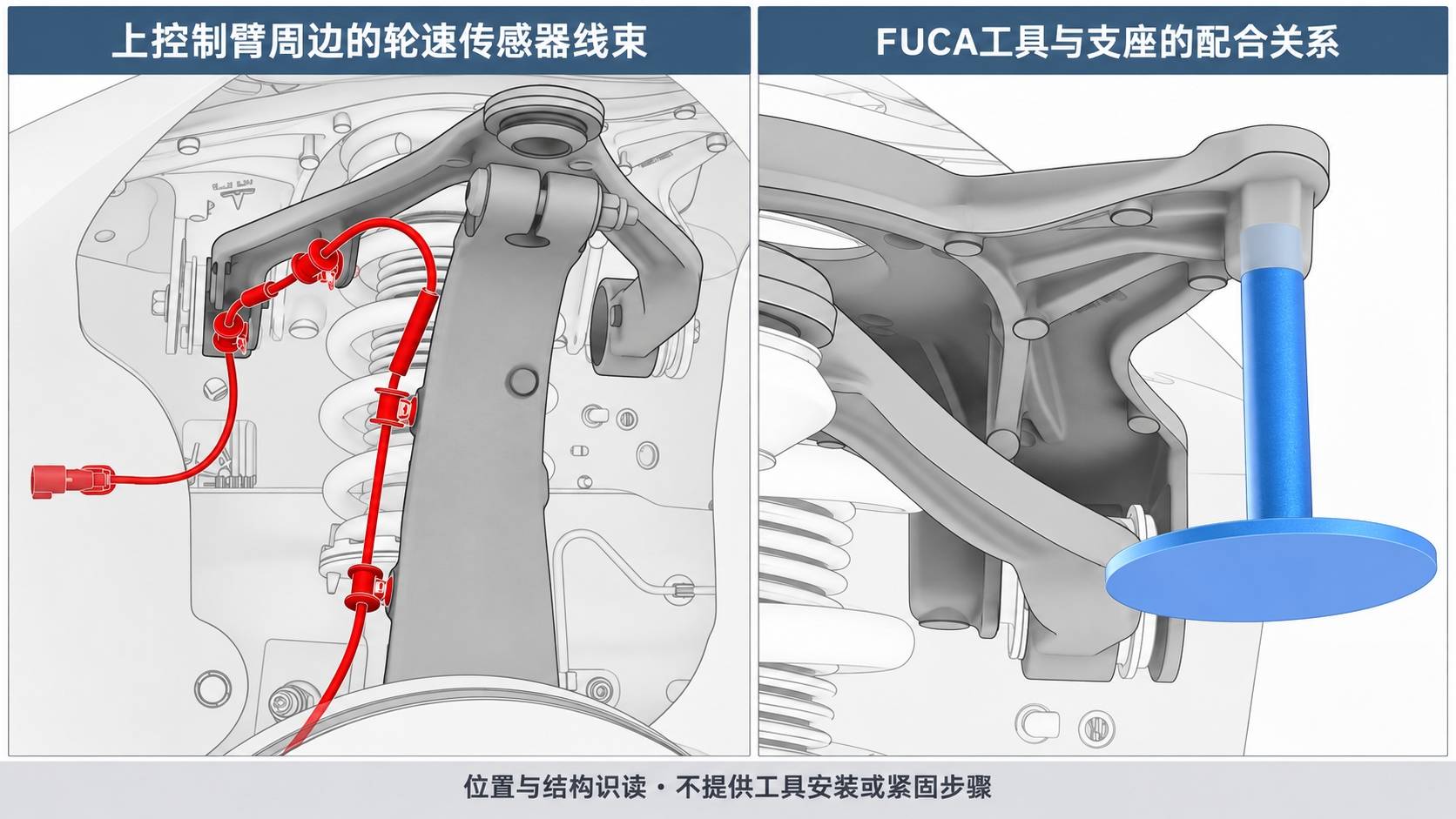

下图左图展示轮速传感器线束在控制臂和转向节周边的路径，原厂文字单列控制臂处的两只线束夹。图中还可见相邻支承位置，不应把所有高亮夹子都计入控制臂的“两只”。

右图为原厂FUCA行驶高度工具与支座的配合关系。工具用于原厂规定的姿态条件，与随意抬高控制臂或用杆件顶住不是一回事。本页不提供工具尺寸、装入步骤、紧固时机或替代工具方案。

四、换新与紧固资料的边界

所引原厂表格及拆卸文字对转向节连接描述为更换螺母、螺栓重复使用，但安装文字出现“新的螺栓”。本文不自行判断哪种说法应优先，也不将两种说法合并为未经证实的“双换新”要求。原有扭矩表、旧换新清单、连续拆装和安装验收图不在本文中作为操作依据。

培训后应能区分控制臂内侧支点、支座车身固定、外侧转向节连接及线束夹。实际维修需核对车辆配置、有效原厂程序和紧固件要求；图中结构关系并不表示车辆已具备操作条件。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《控制臂 - 上 - 前悬架 - 左侧 ((拆卸和更换))》及英文版《Control Arm - Upper - Front - LH (Remove and Replace)》；主 GUID：GUID-0ADFCCDA-D7E5-4BF9-8E7D-83D391FD6271。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：左前上控制臂的两个内侧支点、车身支座和轮速线束位置不可合并；原厂表格与安装段对换新螺栓/螺母的表述不同。本文不代替 FUCA 工具和行驶高度作业程序。

原厂主程序直接引用且与本页边界相关的入口：举升车辆 - 双柱举升机——车辆承载状态须独立确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
