奔驰W204仪表总成拆装：中控饰板进入、固定释放与插头检查

W204仪表总成嵌在仪表台中，拆卸路径会经过中控饰板和出风口区域。直接使用金属工具撬动容易损伤表面，也可能刮伤仪表透明罩。

更换仪表前应先读取故障并核对车辆配置，因为显示异常也可能来自供电、CAN通信或其他控制单元。

一、读取故障并保护驾驶舱区域

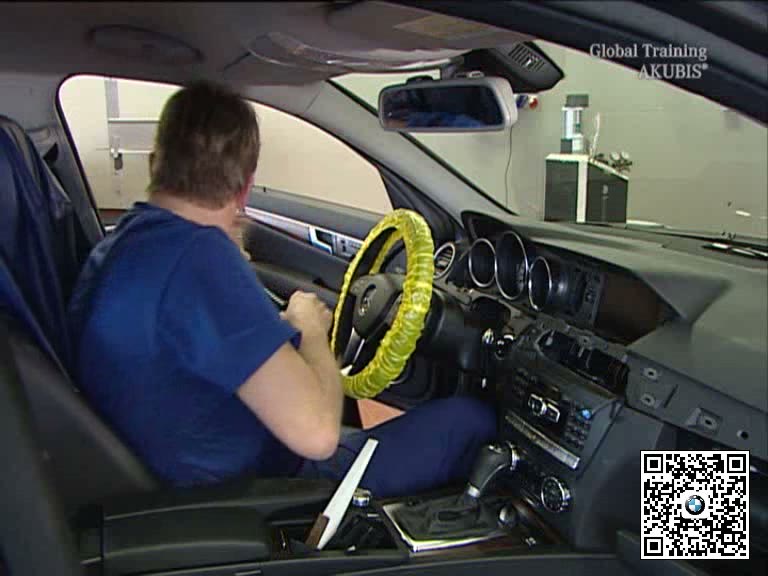

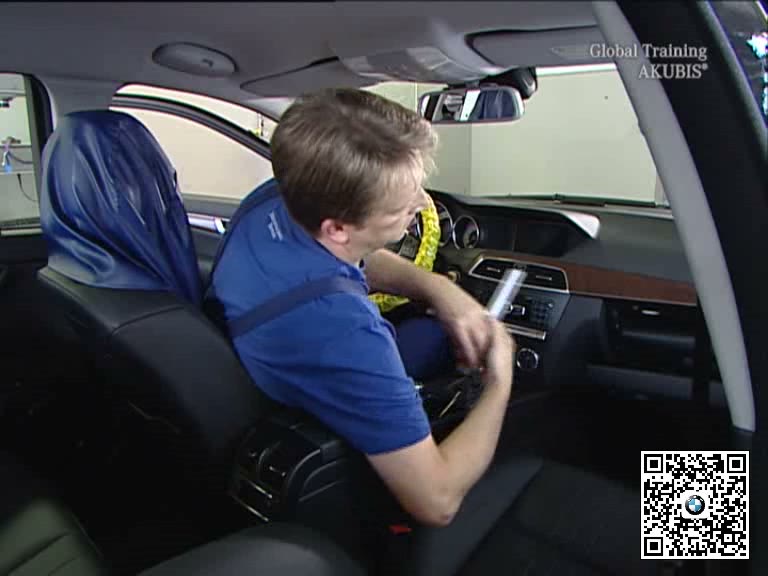

检查仪表显示、照明、指针和警告灯现象，读取仪表及网关故障。关闭点火开关，保护方向盘、仪表台和中控饰板。

二、拆开中控饰板和出风口通道

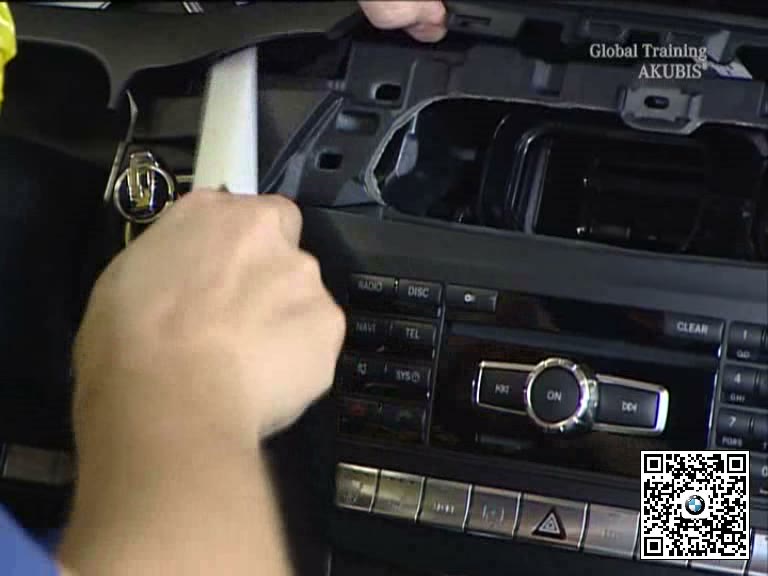

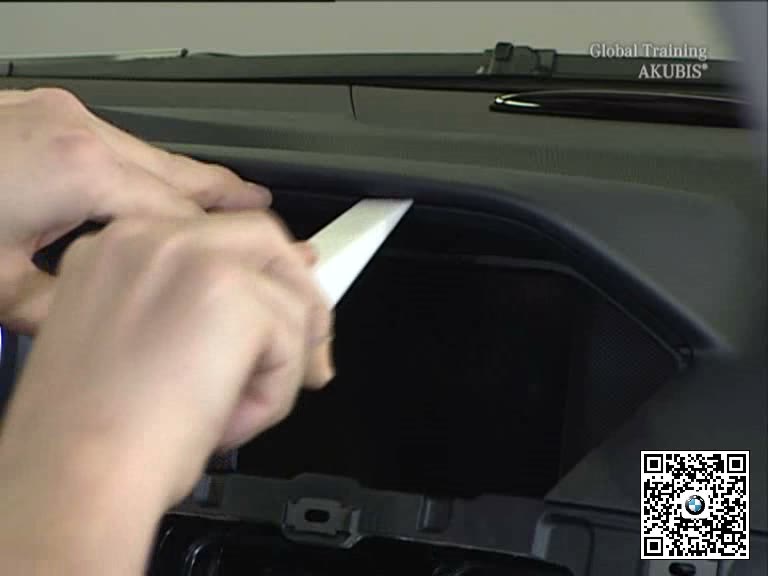

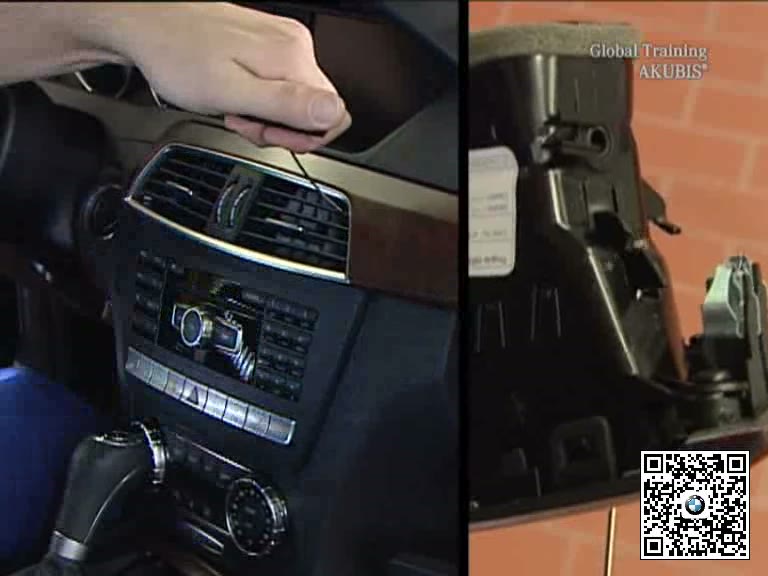

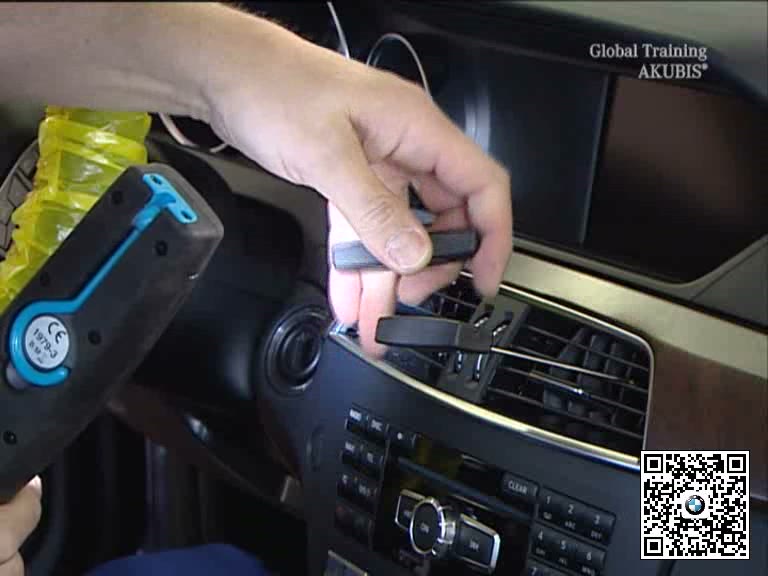

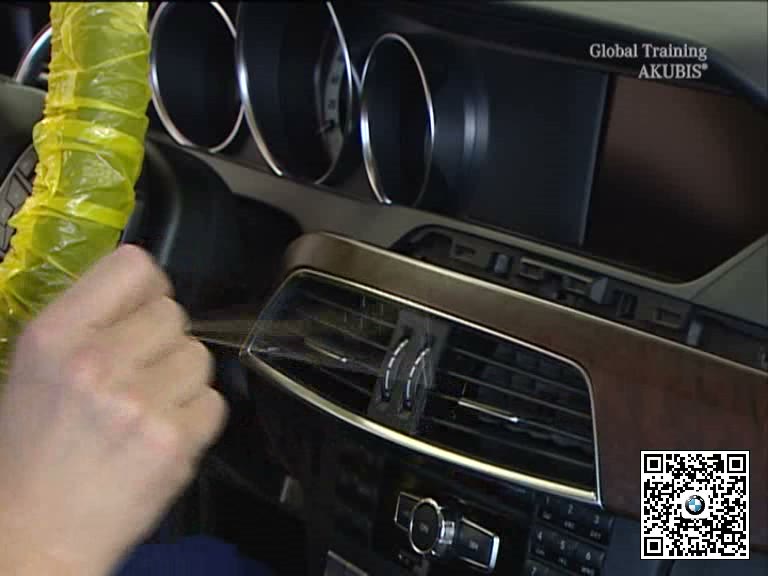

按顺序释放中部饰板、出风口或相关覆盖，使用规定工具处理卡扣。分类保存固定件，避免混装后顶压饰板或仪表。

三、释放仪表并断开背部插头

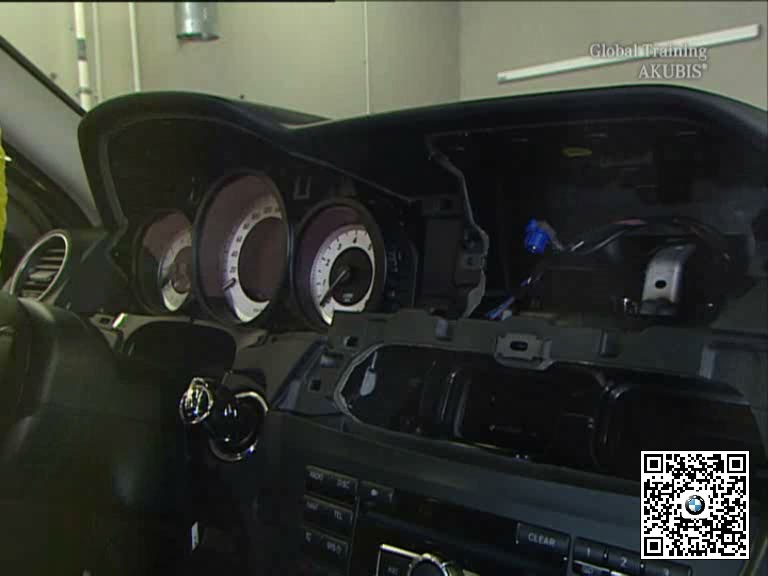

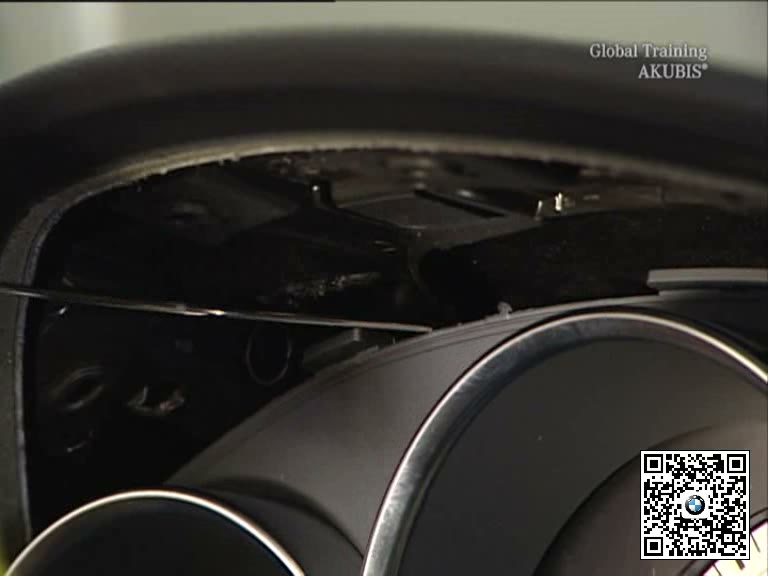

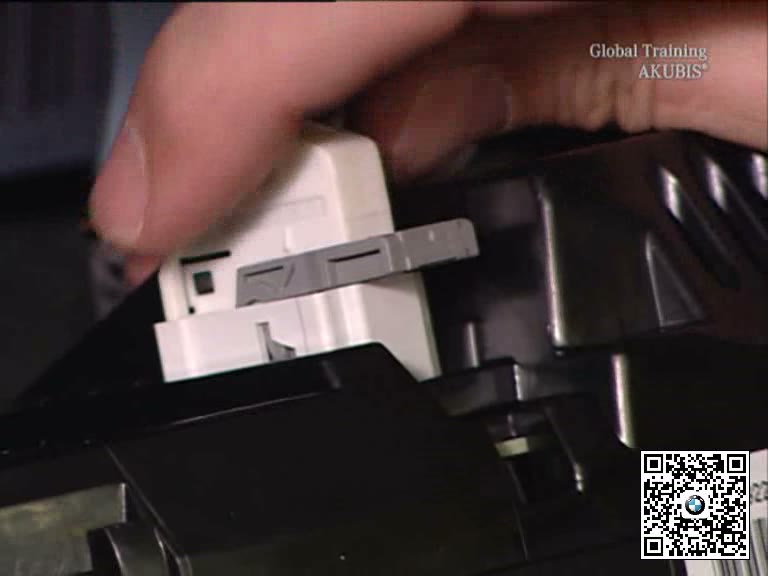

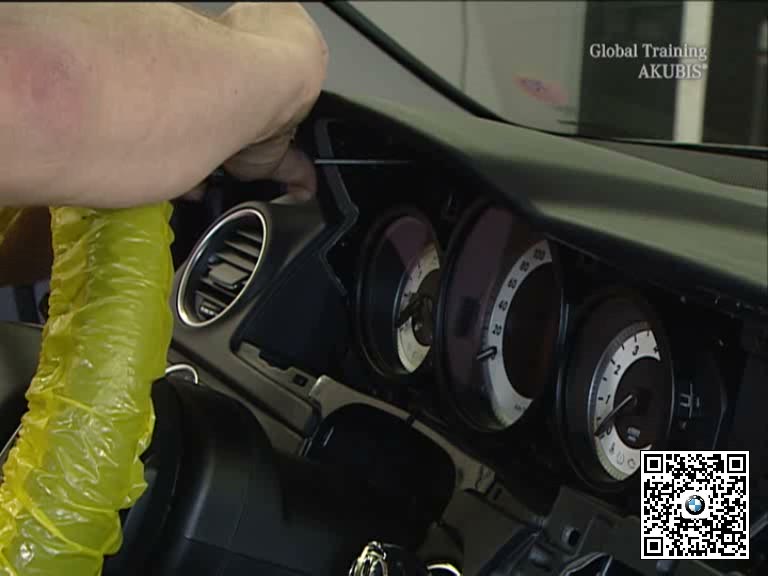

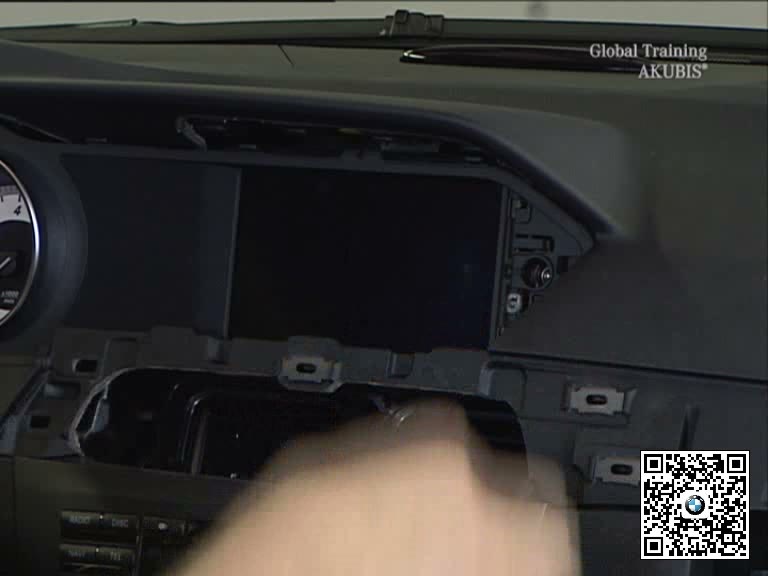

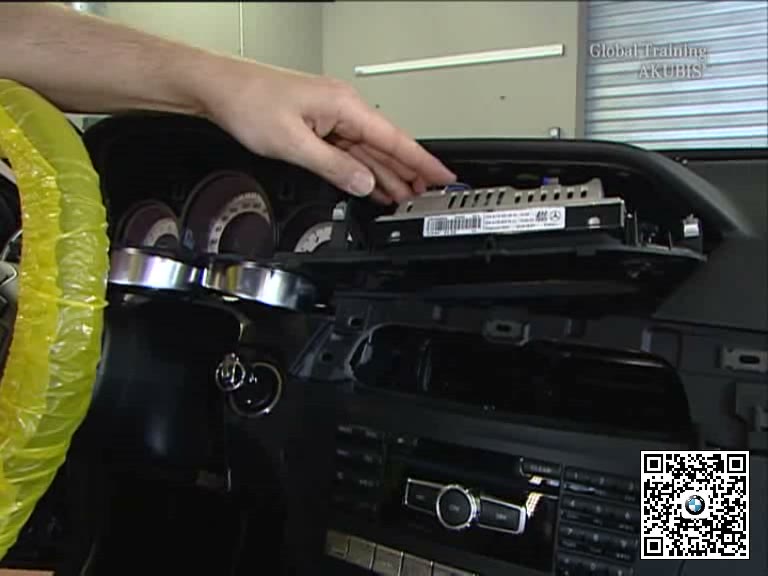

拆下仪表固定件后平稳向外移出，待插头可见时解开二次锁并断开连接。检查端子、锁扣和线束是否存在松动或受压。

四、装复并检查显示和警告功能

接回插头并将仪表准确放入定位，恢复饰板和出风口。接通点火后检查自检、指针、照明、里程显示和警告信息，并复查故障。

五、完工检查要点

• 显示故障已与供电和通信问题区分。
• 仪表台和透明罩受到保护。
• 仪表插头二次锁已完全扣合。
• 装复后自检、显示和警告灯正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
