奔驰81206_08_互锁电路介绍和诊断

一、适用车型与故障信息

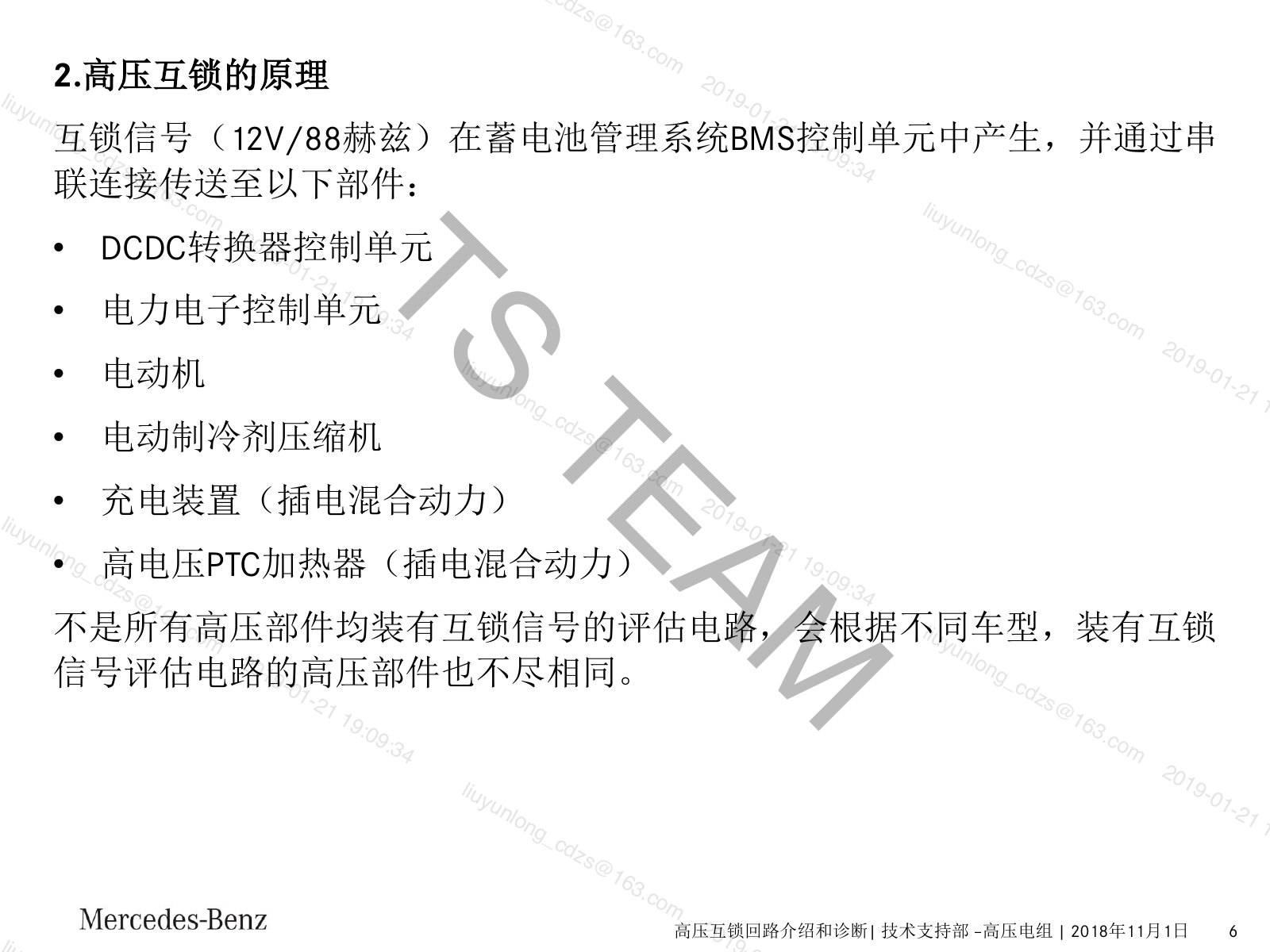

• • 高电压PTC加热器（插电混合动力）不是所有高压部件均装有互锁信号的评估电路，会根据不同车型，装有互锁信号评估电路的高压部件也不尽相同。

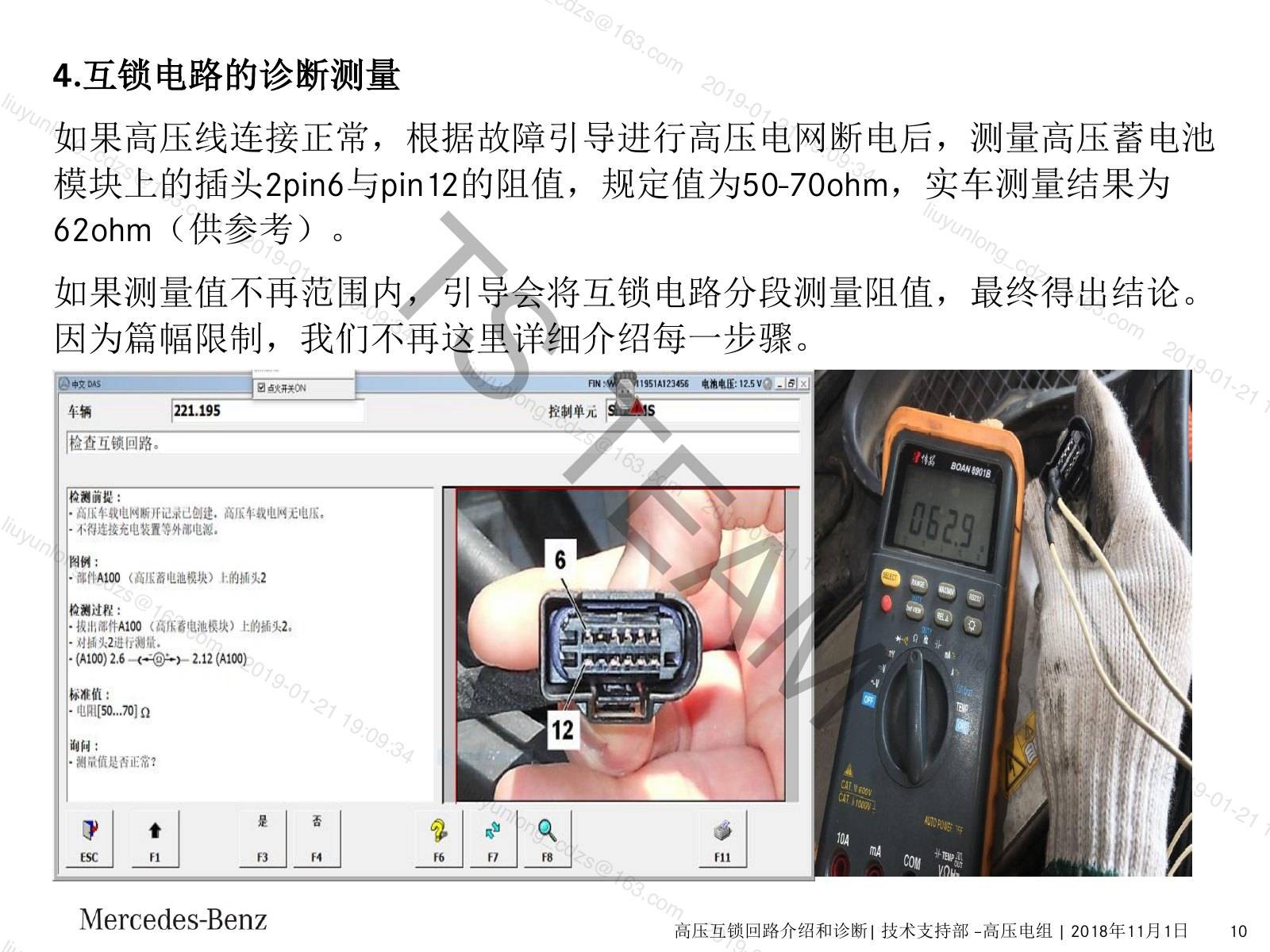

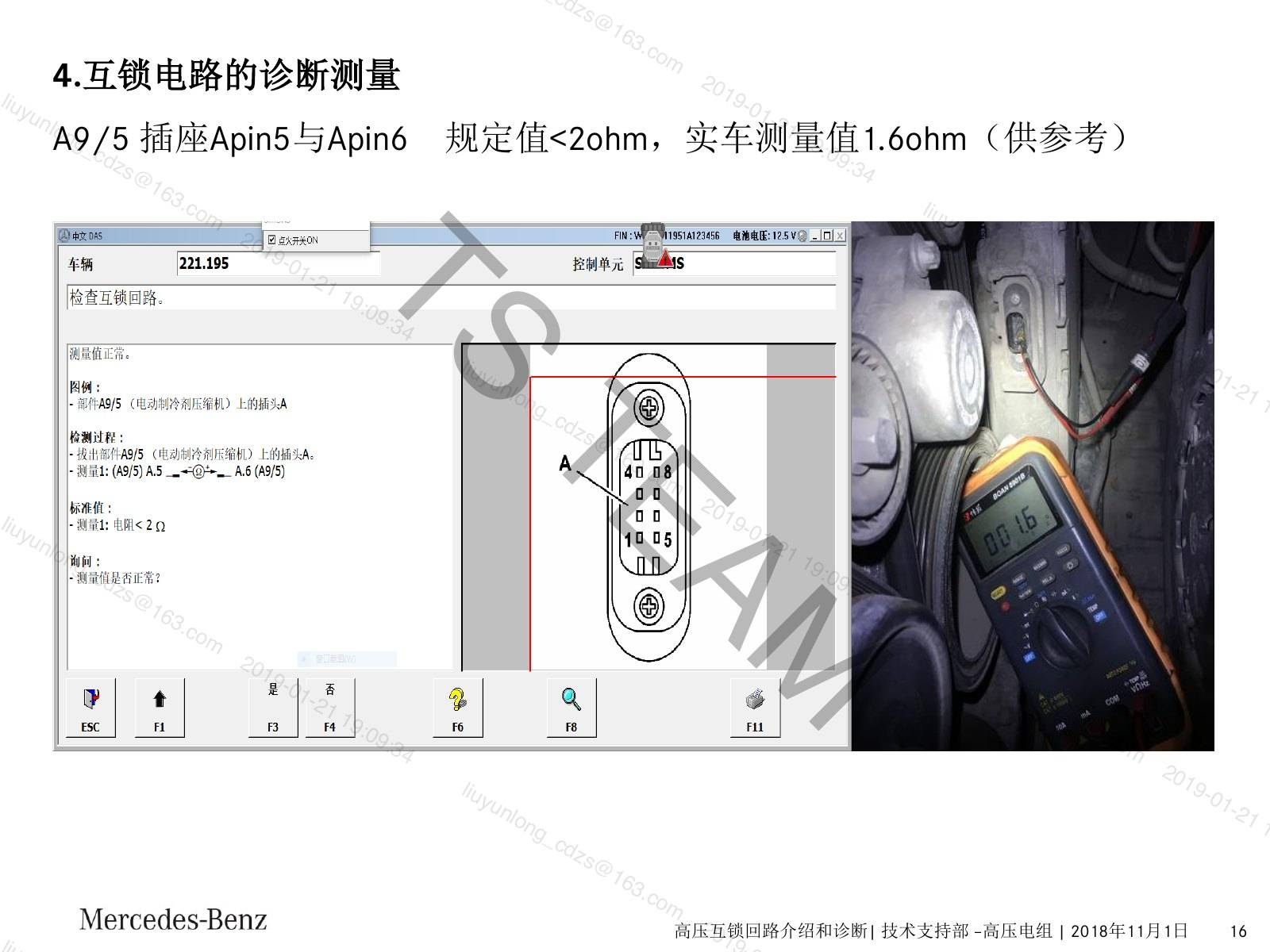

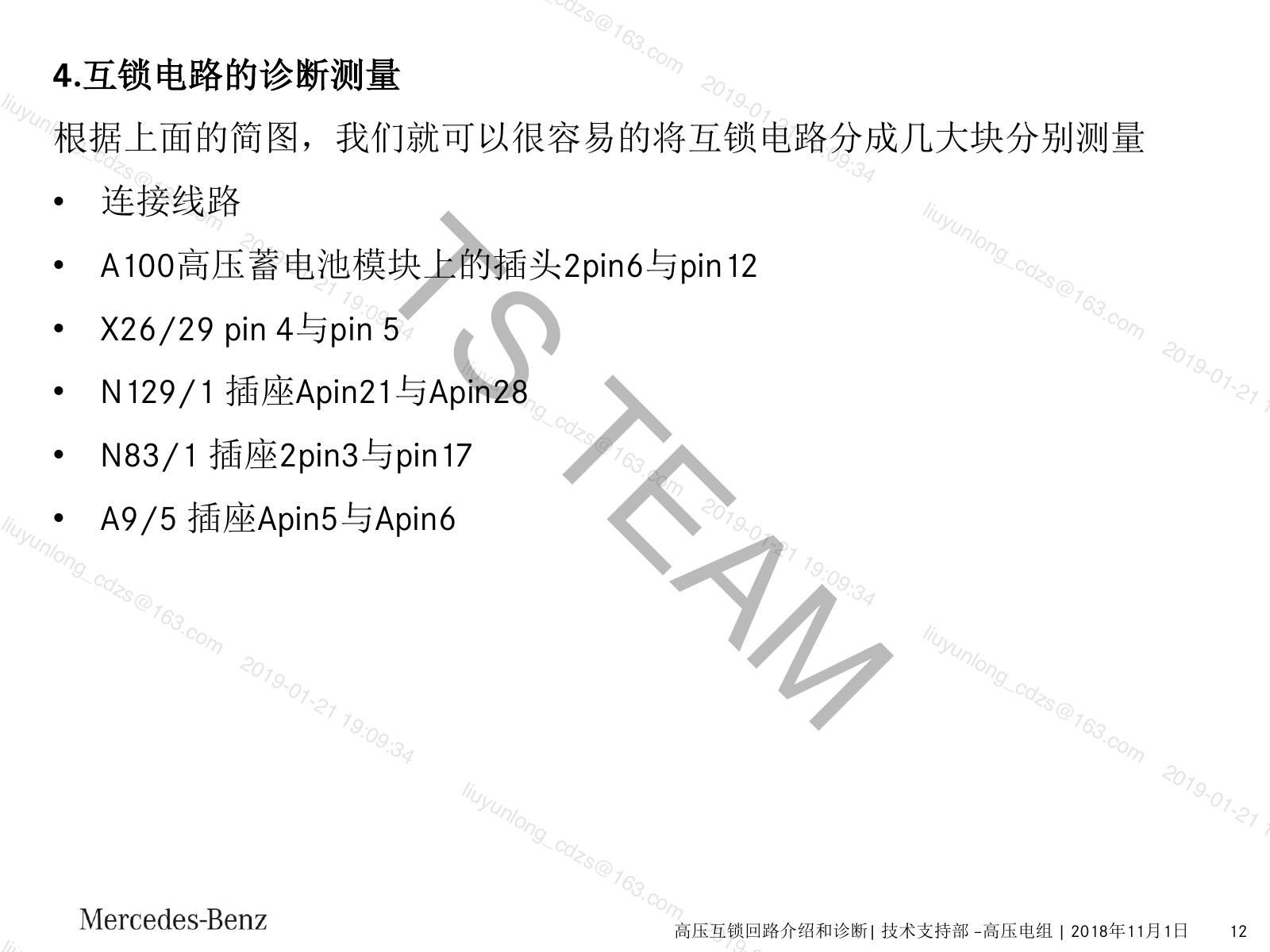

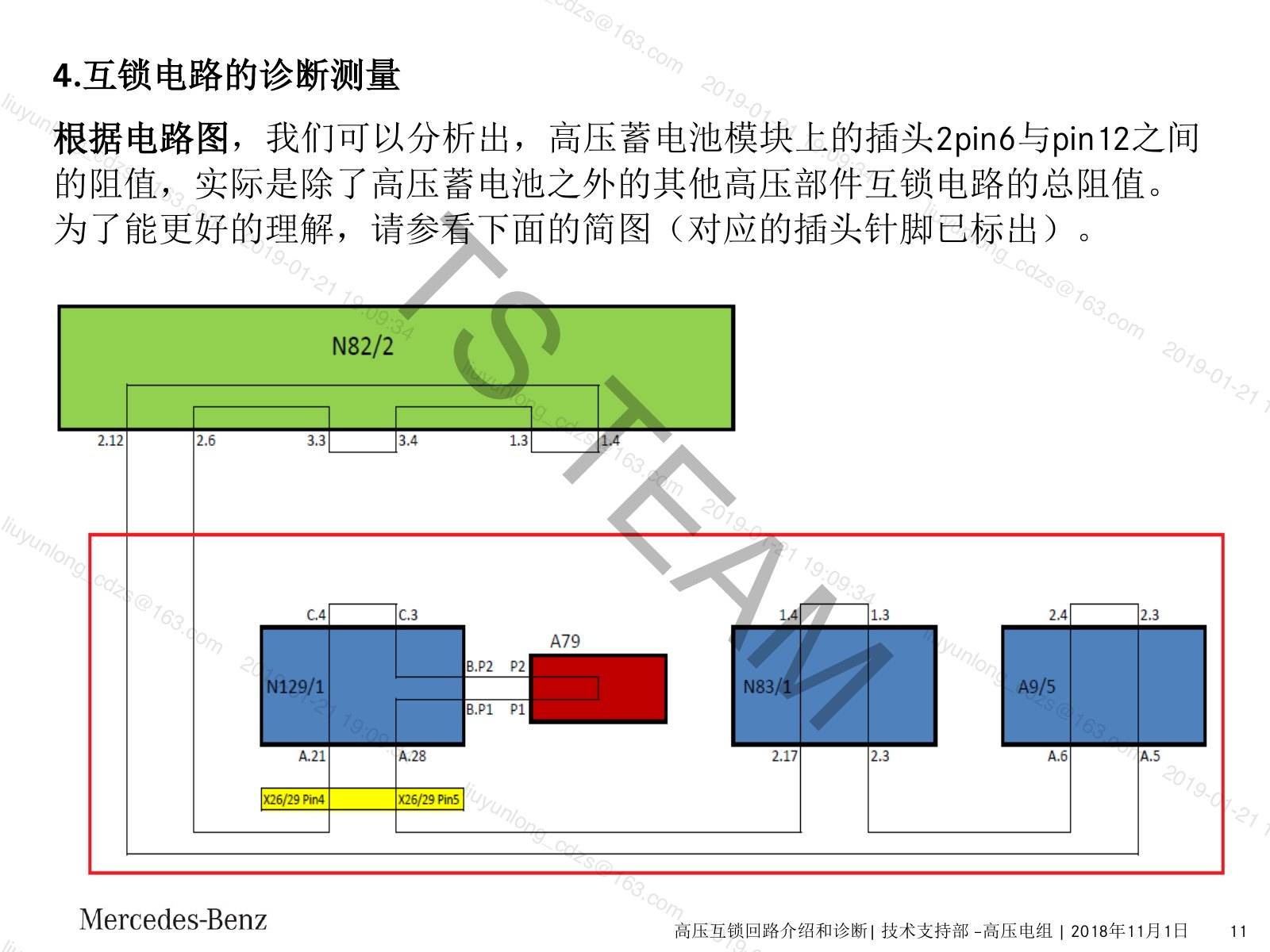

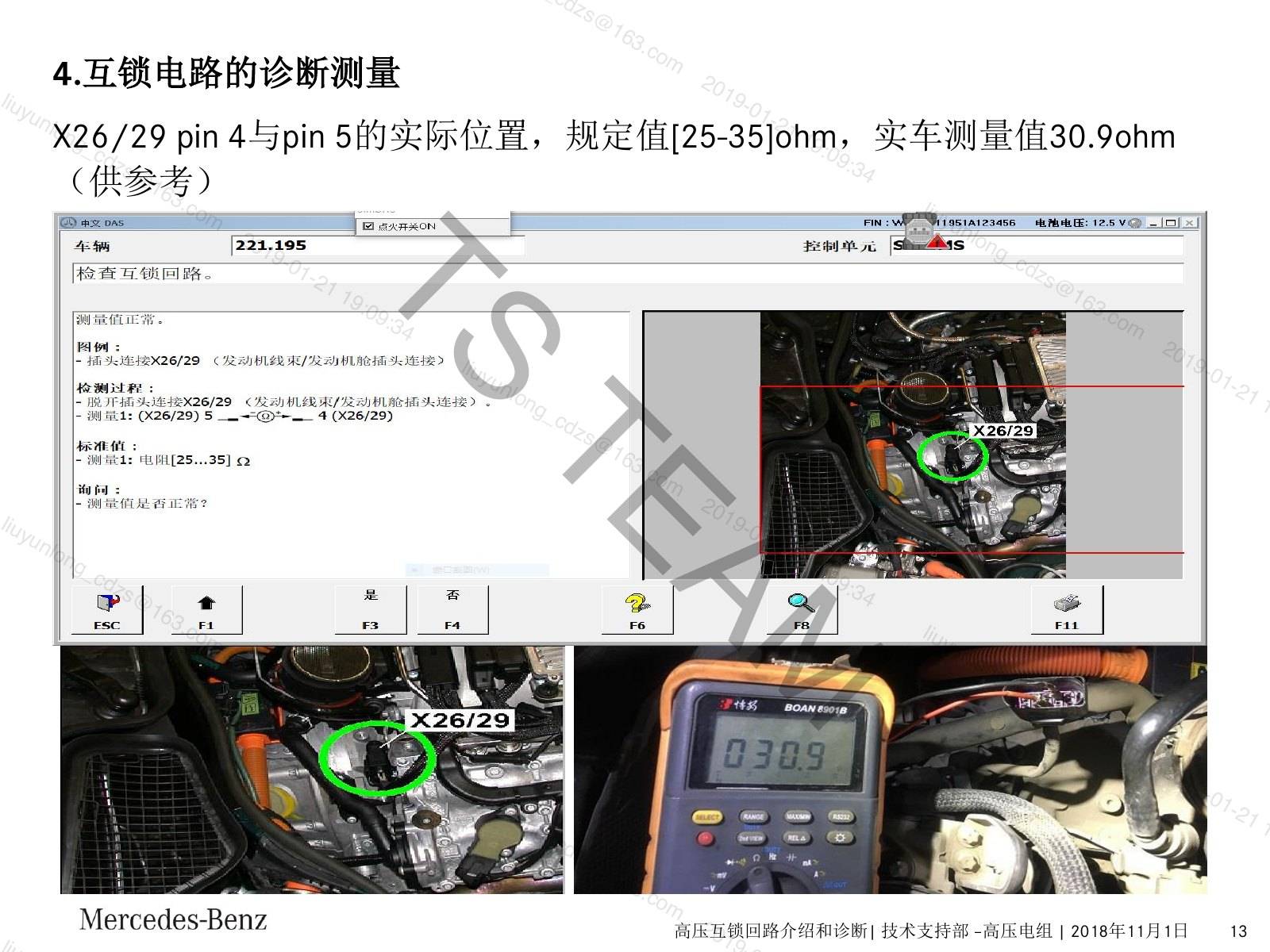

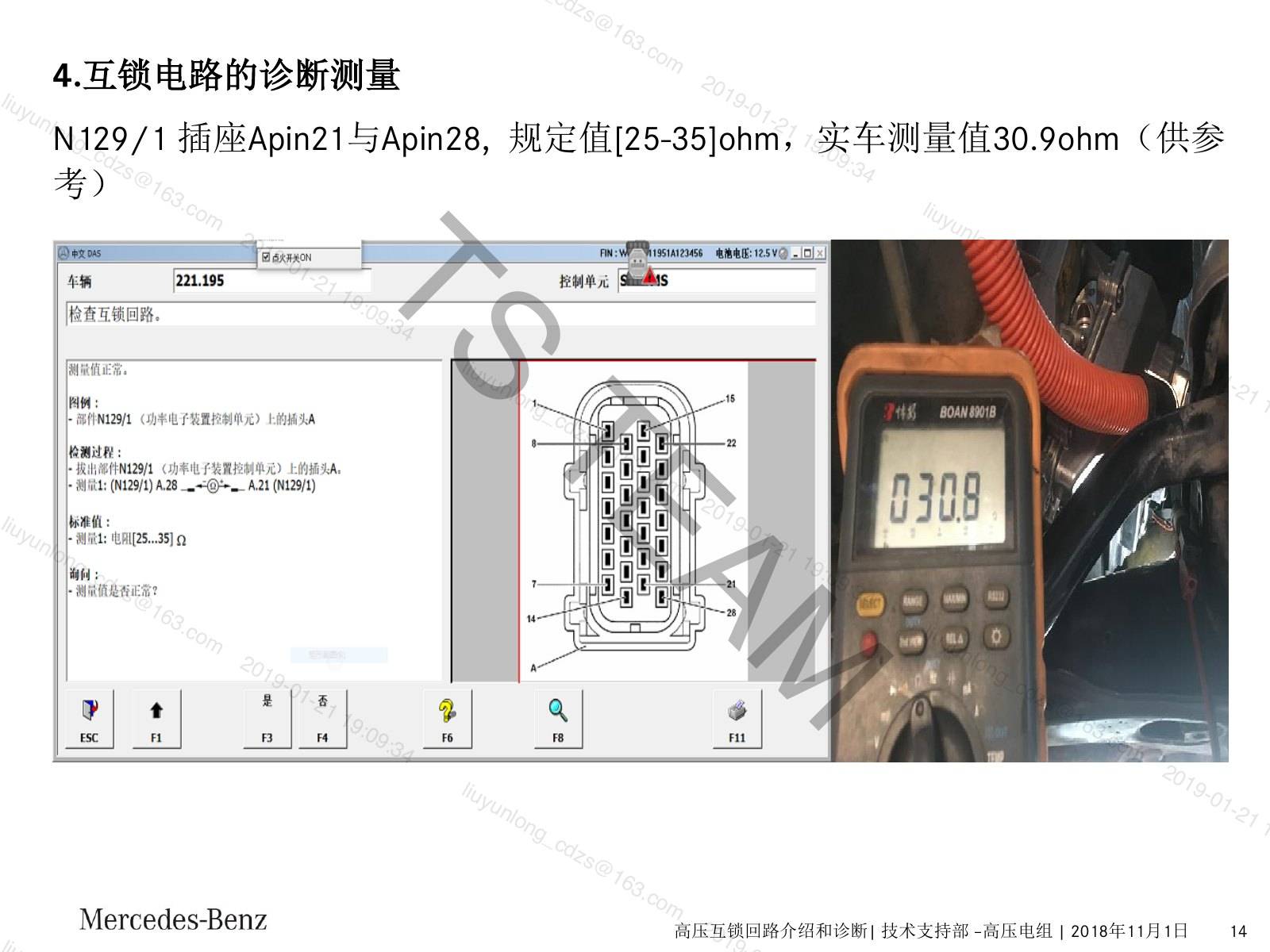

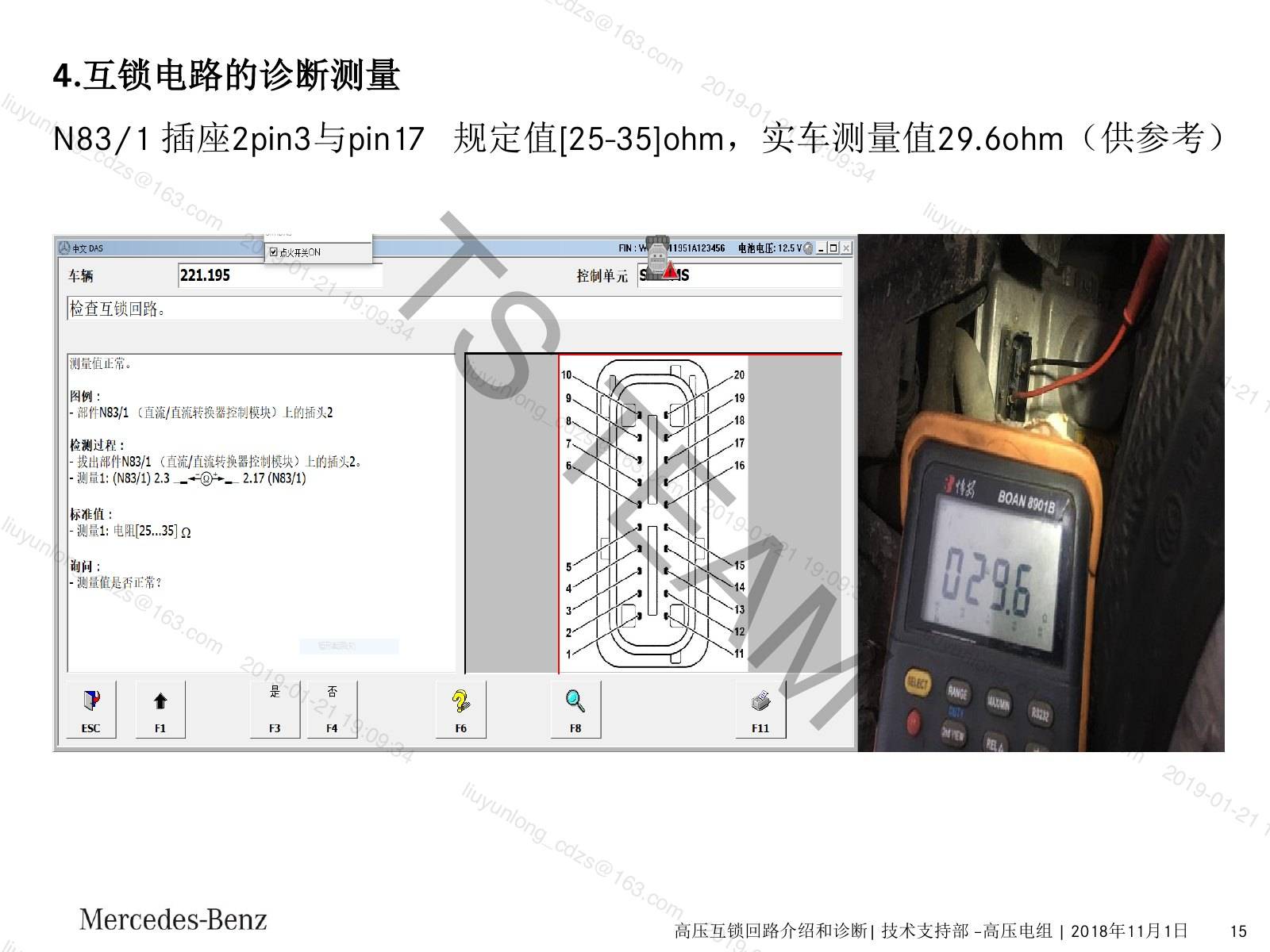

• 4.互锁电路的诊断测量如果高压线连接正常，根据故障引导进行高压电网断电后，测量高压蓄电池模块上的插头2pin6与pin12的阻值，规定值为50-70ohm，实车测量结果为如果测量值不再范围内，引导会将互锁电路分段测量阻值，最终得出结论。

二、检查与诊断要点

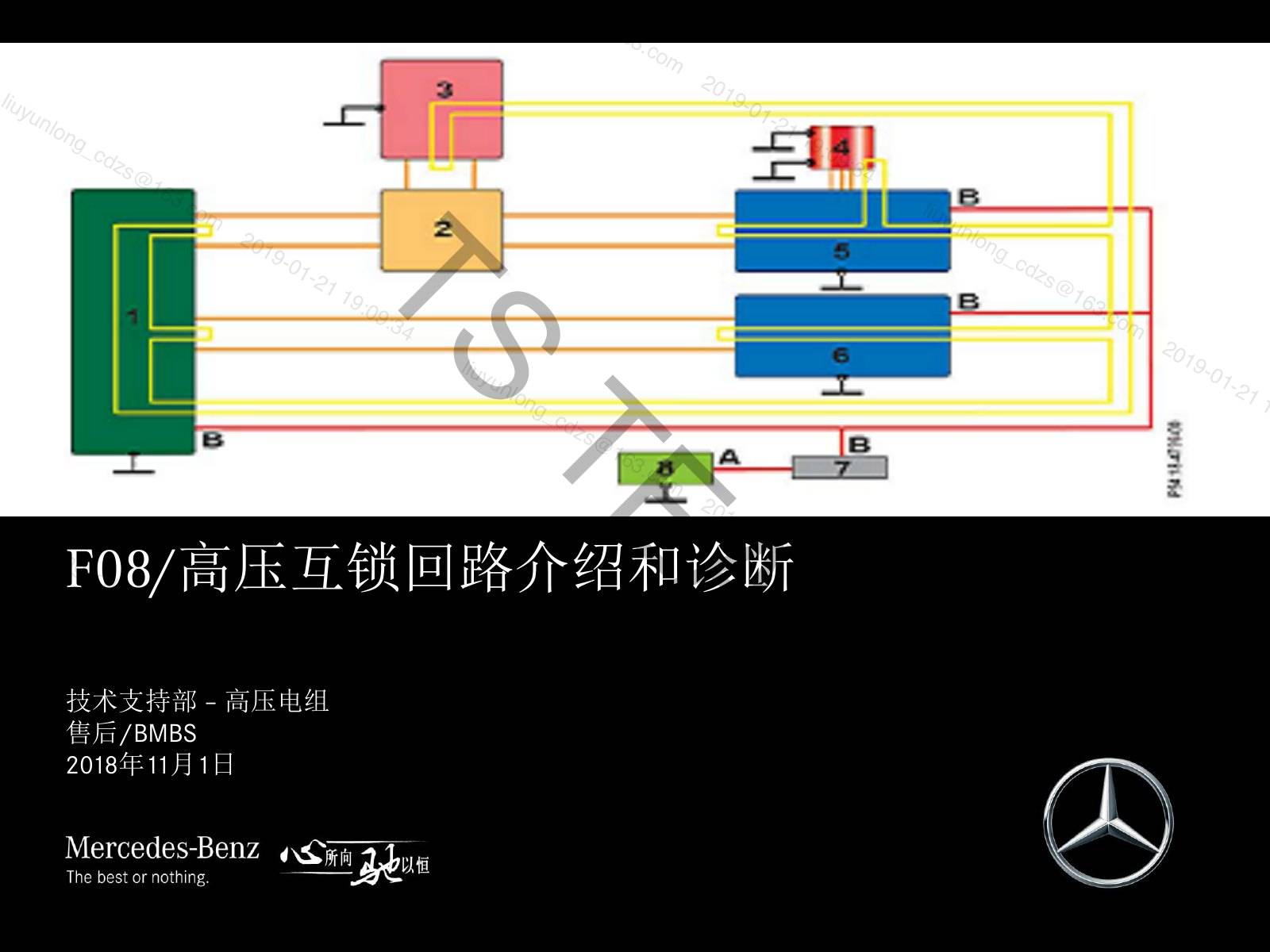

• F08/高压互锁回路介绍和诊断

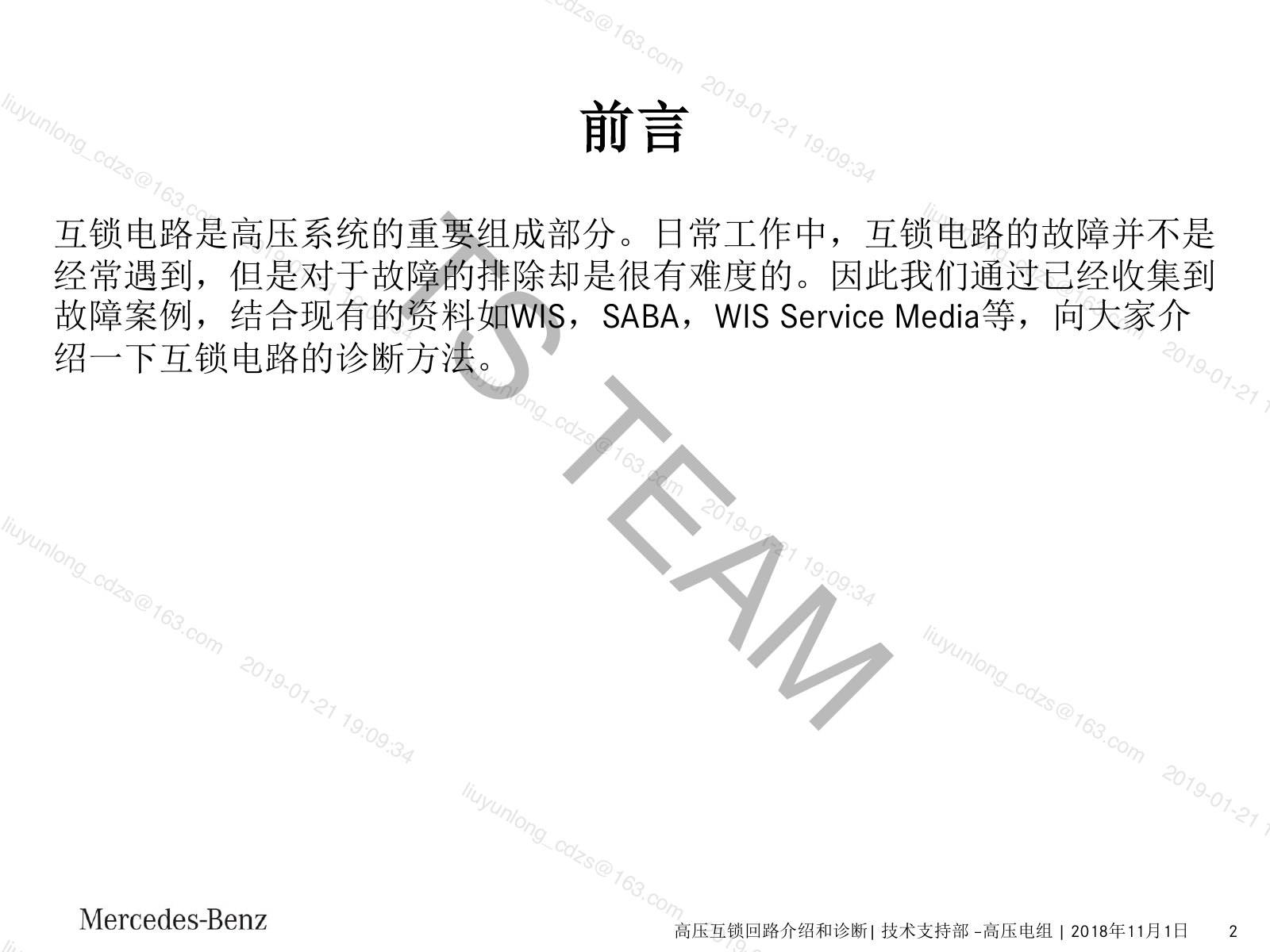

• 高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 2互锁电路是高压系统的重要组成部分。日常工作中，互锁电路的故障并不是经常遇到，但是对于故障的排除却是很有难度的。因此我们通过已经收集到
• 故障案例，结合现有的资料如WIS，SABA，WIS Service Media等，向大家介绍一下互锁电路的诊断方法。 T S
• 高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 3
• 互锁电路检测高压车载电气系统中断路的连接器电路。
• 高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 4

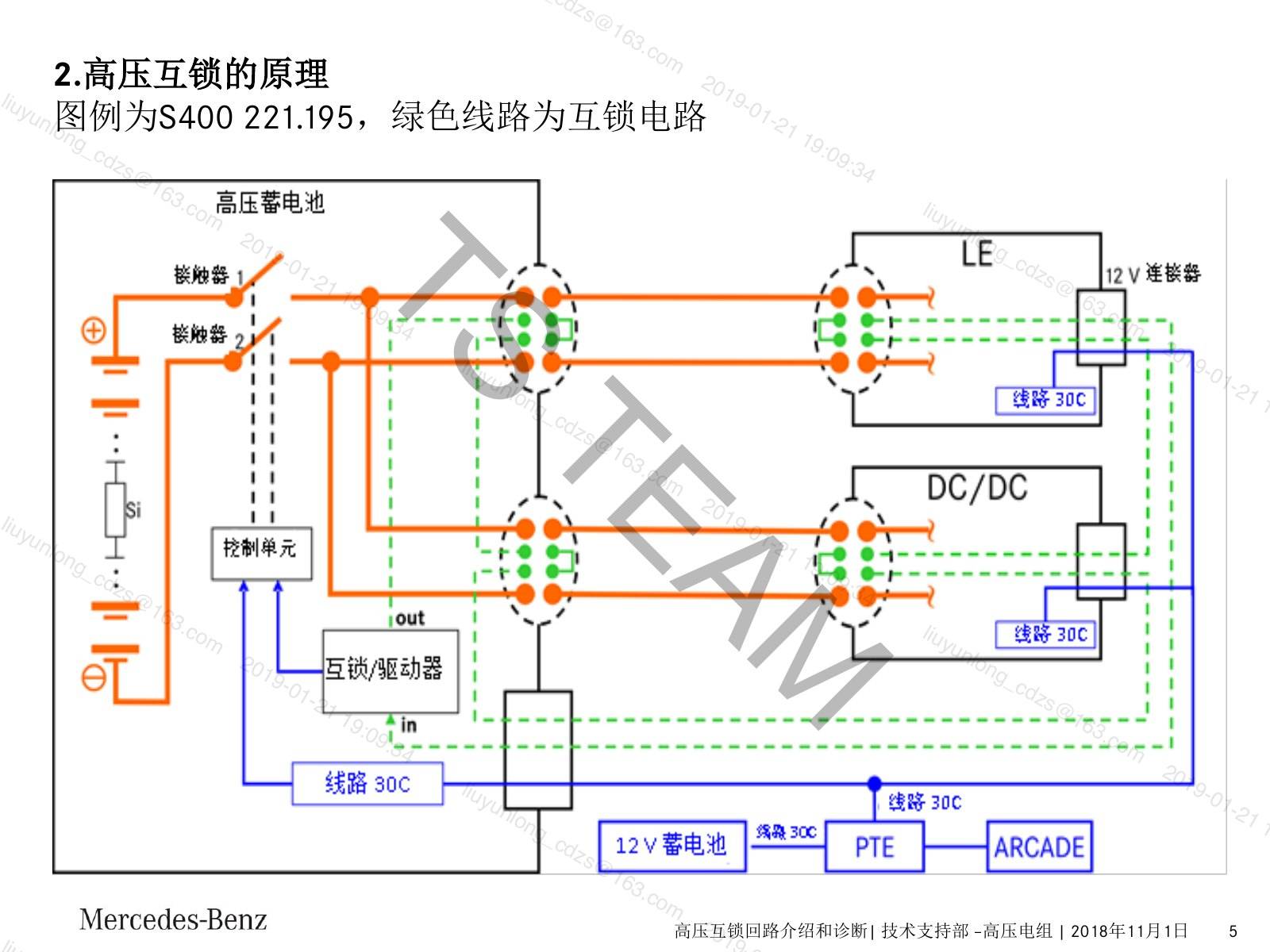

• 2.高压互锁的原理图例为S400 221.195，绿色线路为互锁电路高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 5
• 高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 6
• 高压互锁回路介绍和诊断| 技术支持部 –高压电组 | 2018年11月1日 7

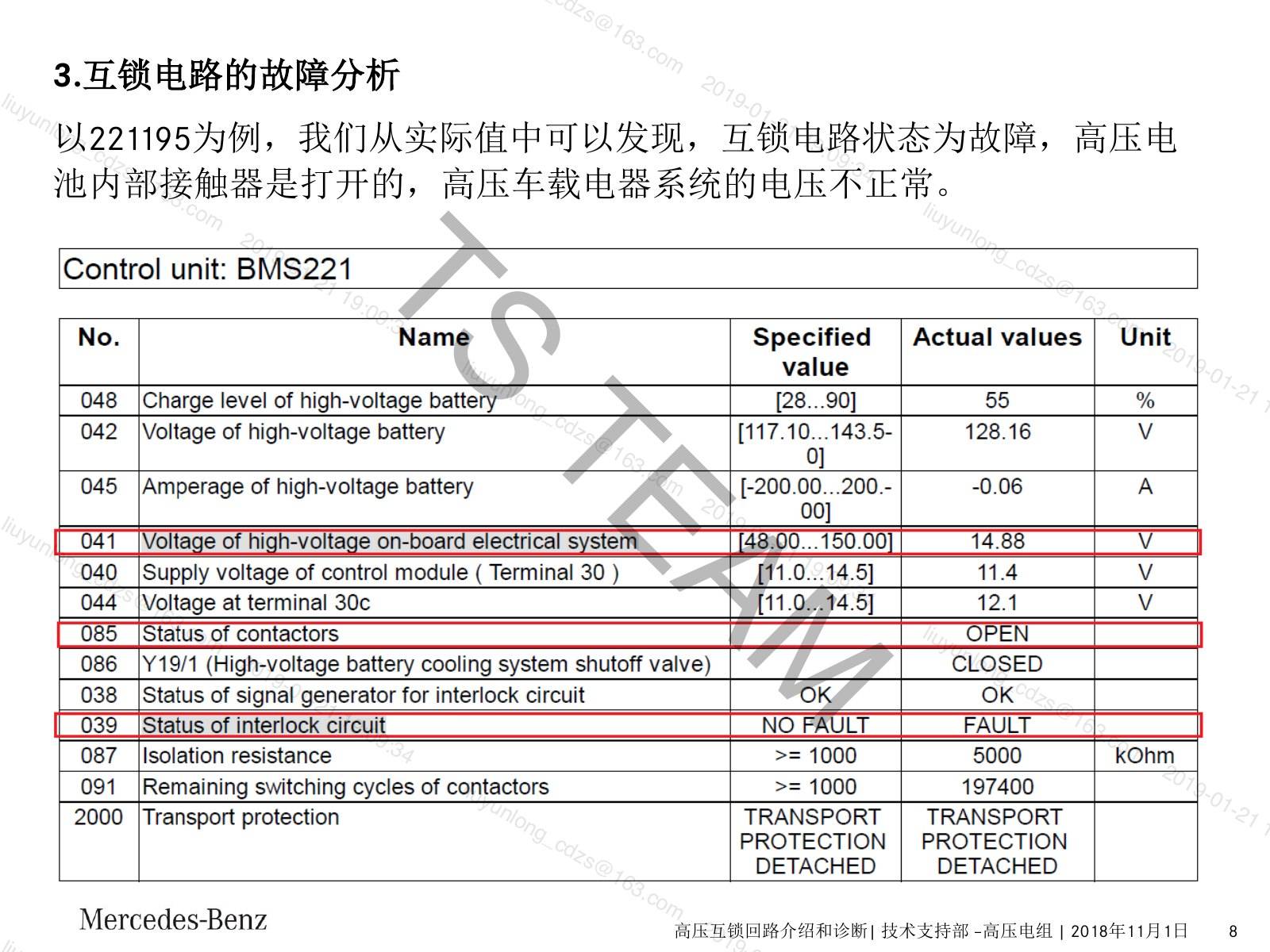

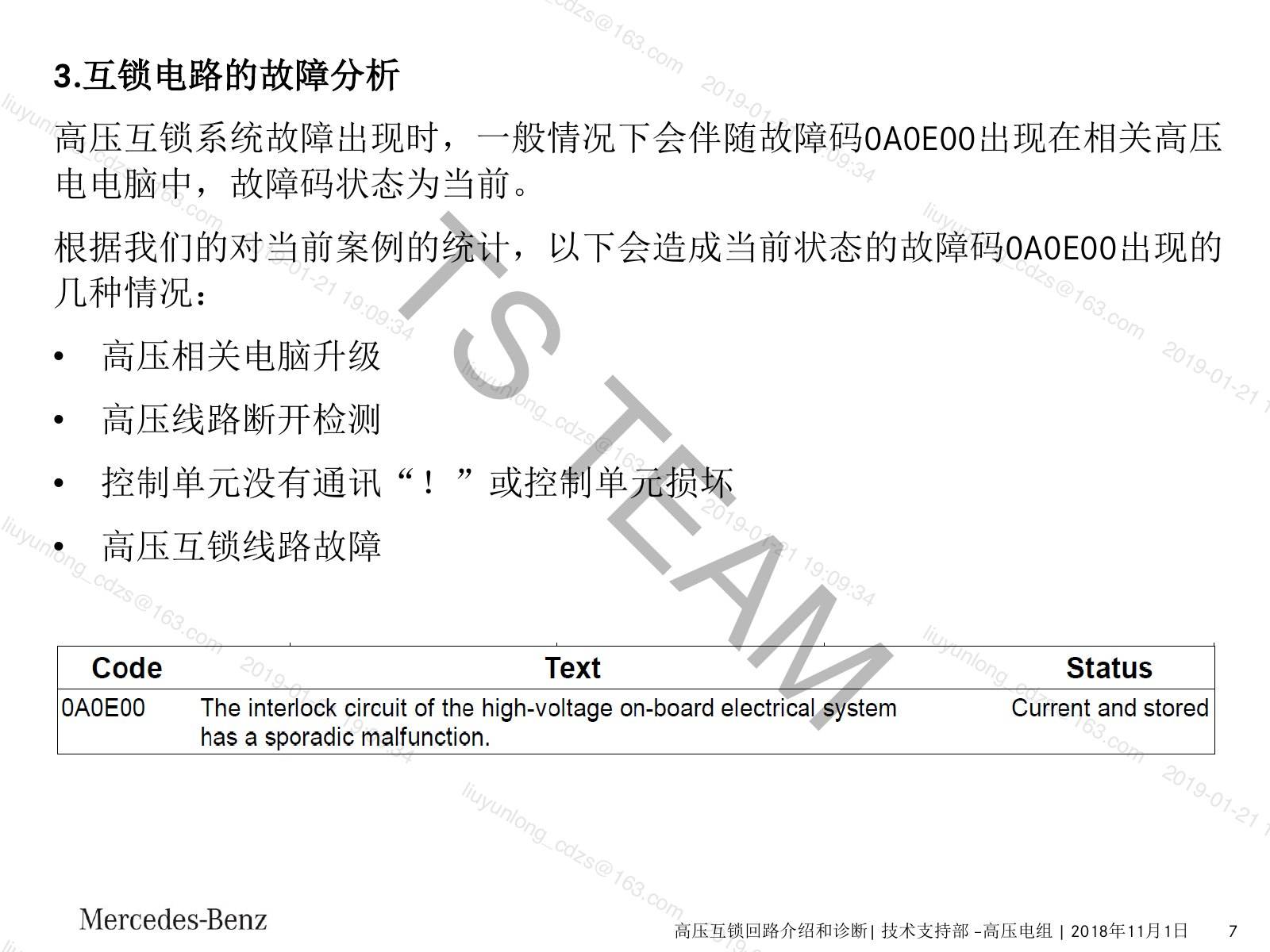

• 3.互锁电路的故障分析高压互锁系统故障出现时，一般情况下会伴随故障码0A0E00出现在相关高压电电脑中，故障码状态为当前。

三、维修处理与操作要求

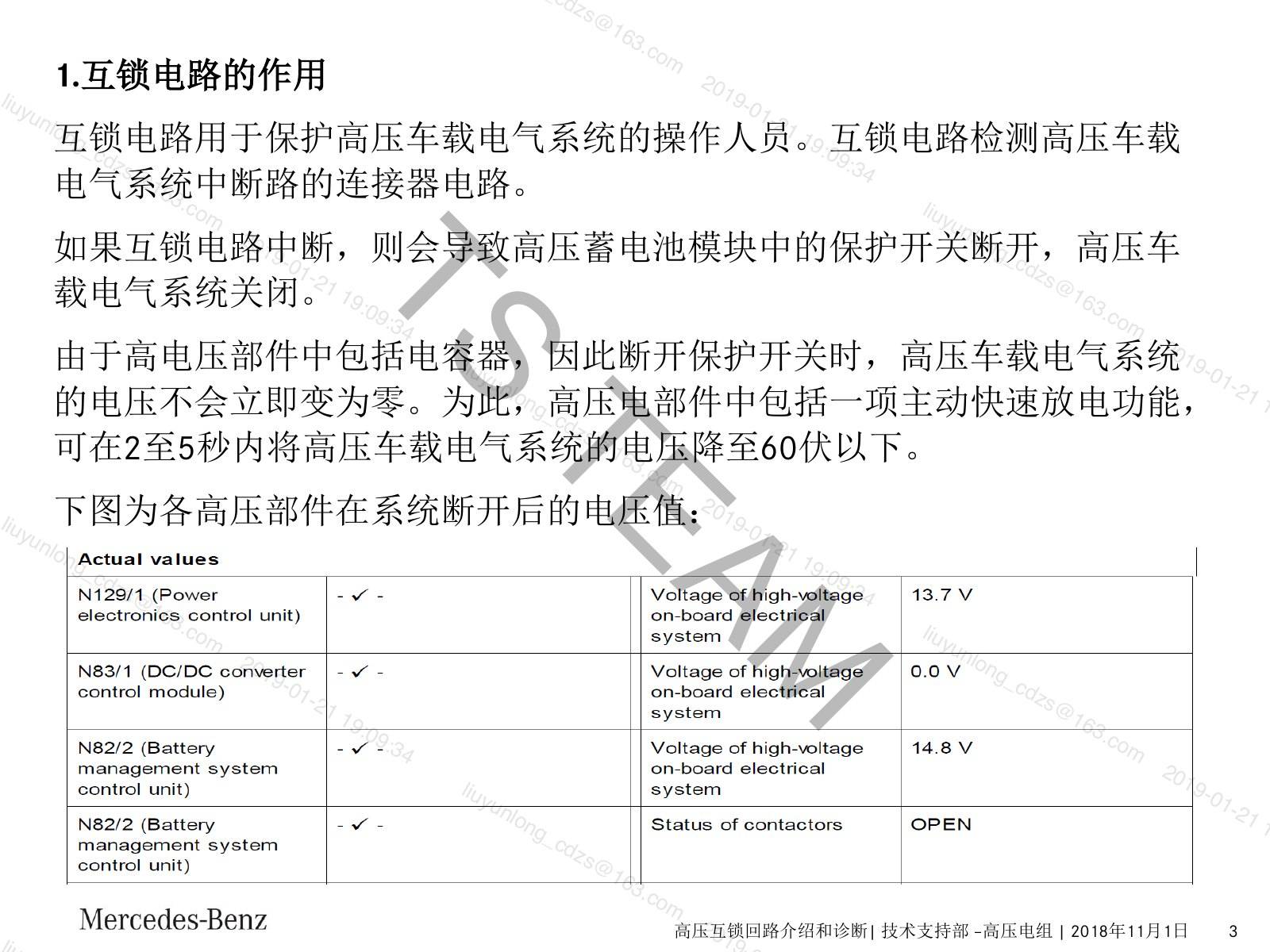

• 1.互锁电路的作用互锁电路用于保护高压车载电气系统的操作人员。
• • 高压相关电脑升级

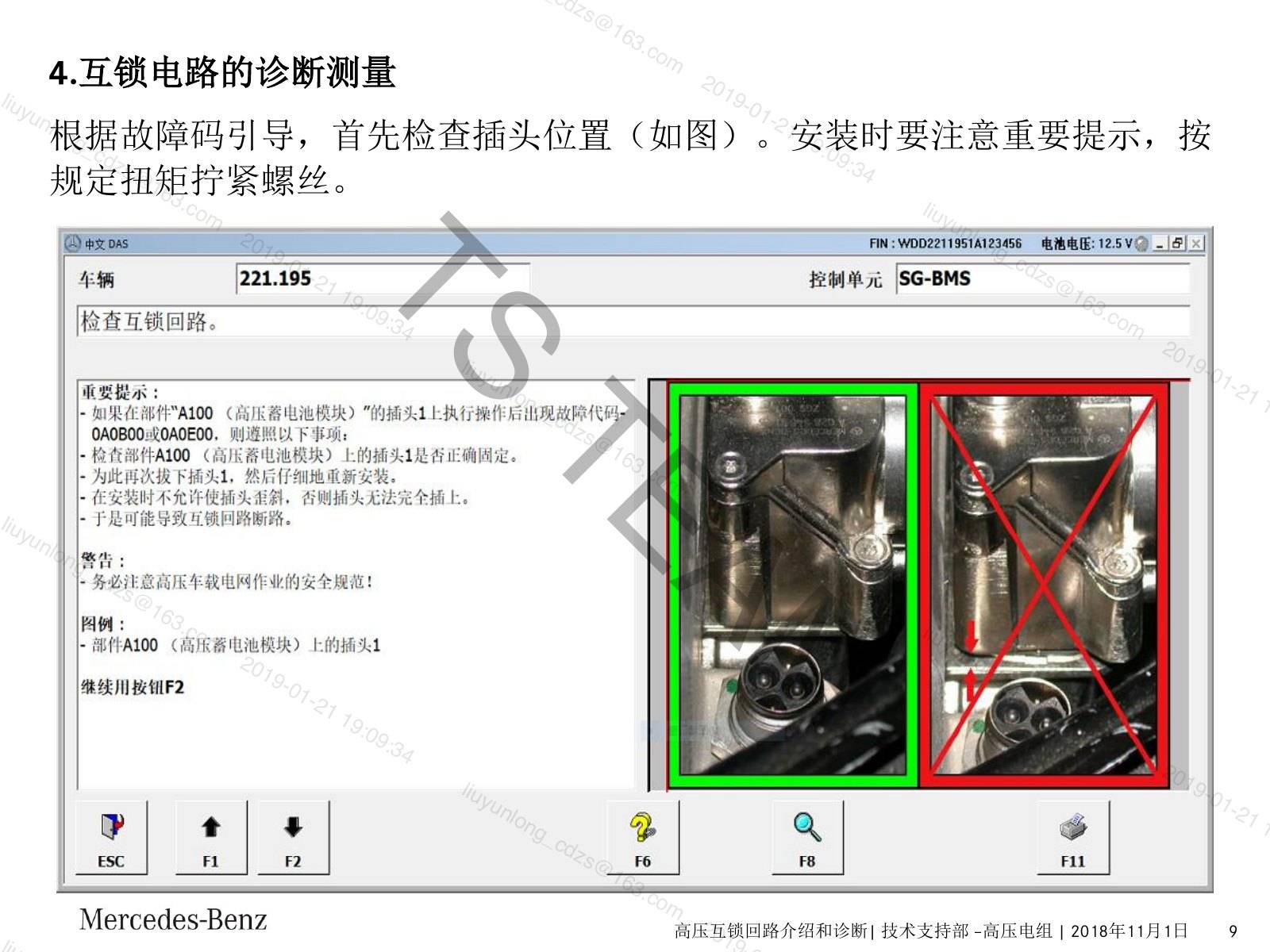

• 安装时要注意重要提示，按规定扭矩拧紧螺丝。

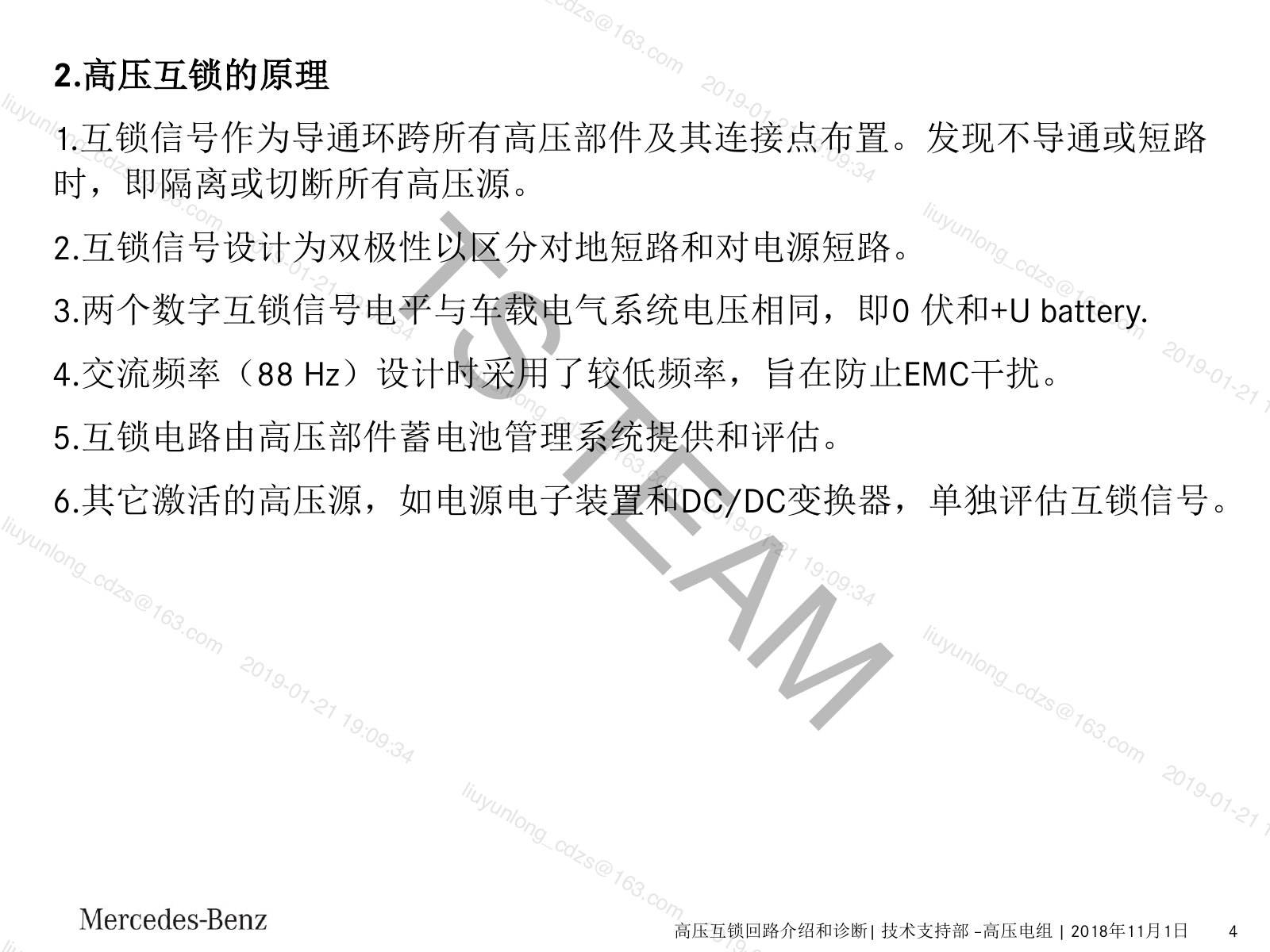

• 为此，12V/88Hz的互锁信号会依次通过要拆下或断开的所有高压车载电气系统部件。
• 每个可拆卸高压连接器中都有一个电气桥接，在拆卸高压连接器的过程中，它可以中断互锁电路。

四、记录与注意事项

• 根据我们的对当前案例的统计，以下会造成当前状态的故障码0A0E00出现的几种情况：
• 因为篇幅限制，我们不再这里详细介绍每一步骤。

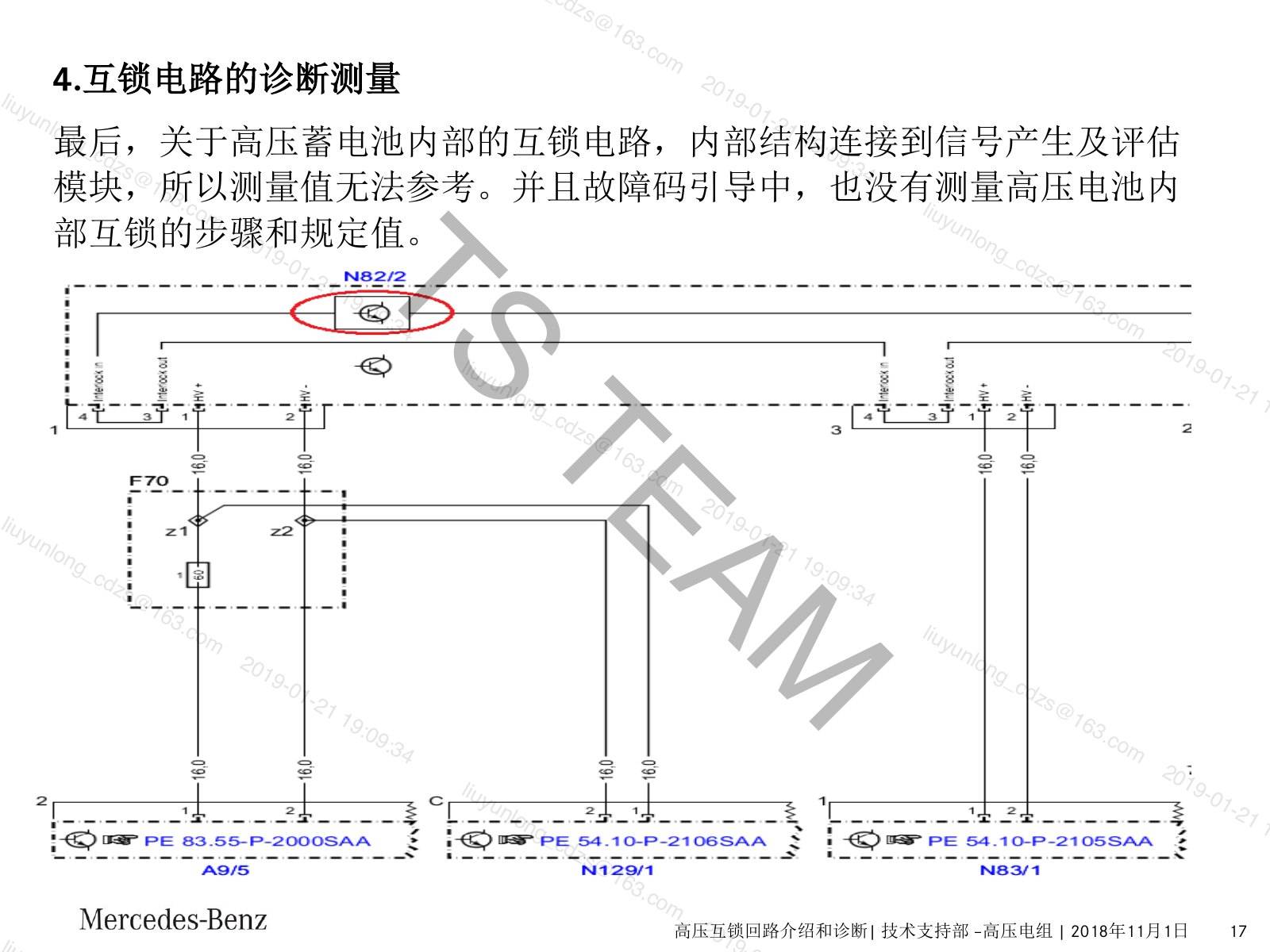

• 并且故障码引导中，也没有测量高压电池内部互锁的步骤和规定值。

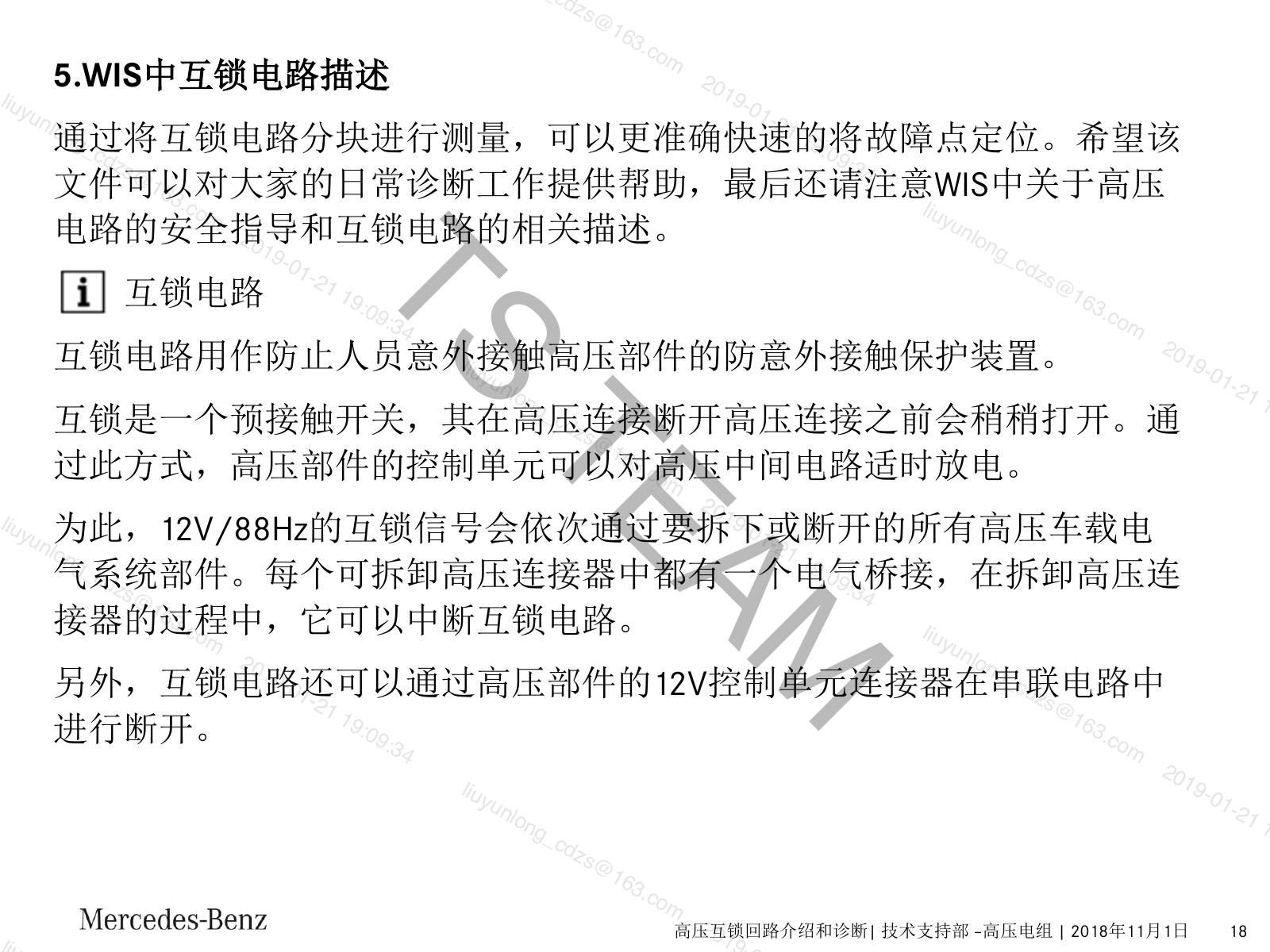

• 希望该文件可以对大家的日常诊断工作提供帮助，最后还请注意WIS中关于高压电路的安全指导和互锁电路的相关描述。
