2024+ 特斯拉 Model 3 前驱逆变器入口软管更换：右前轮拱访问、双端封堵与推拉推确认

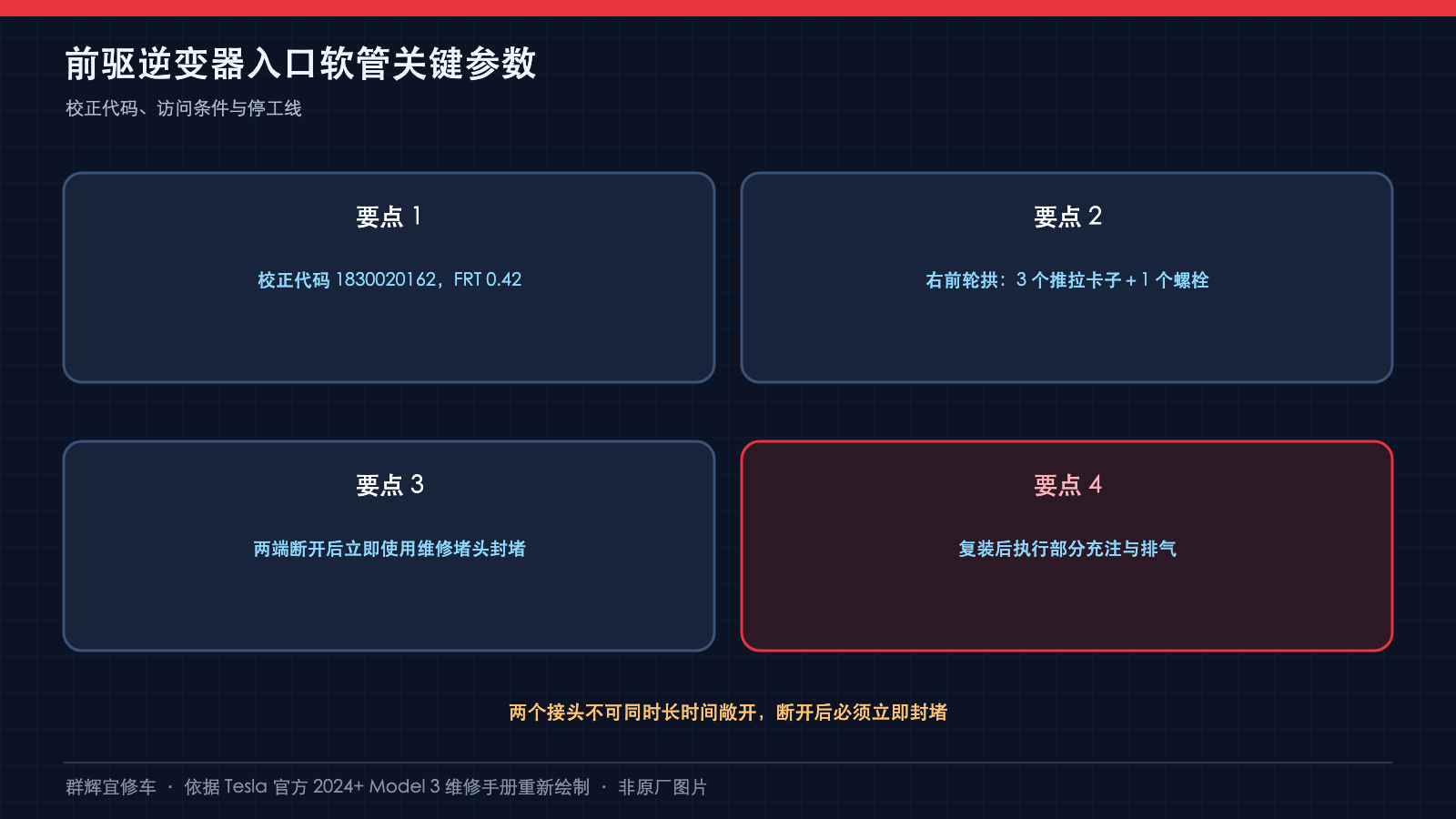

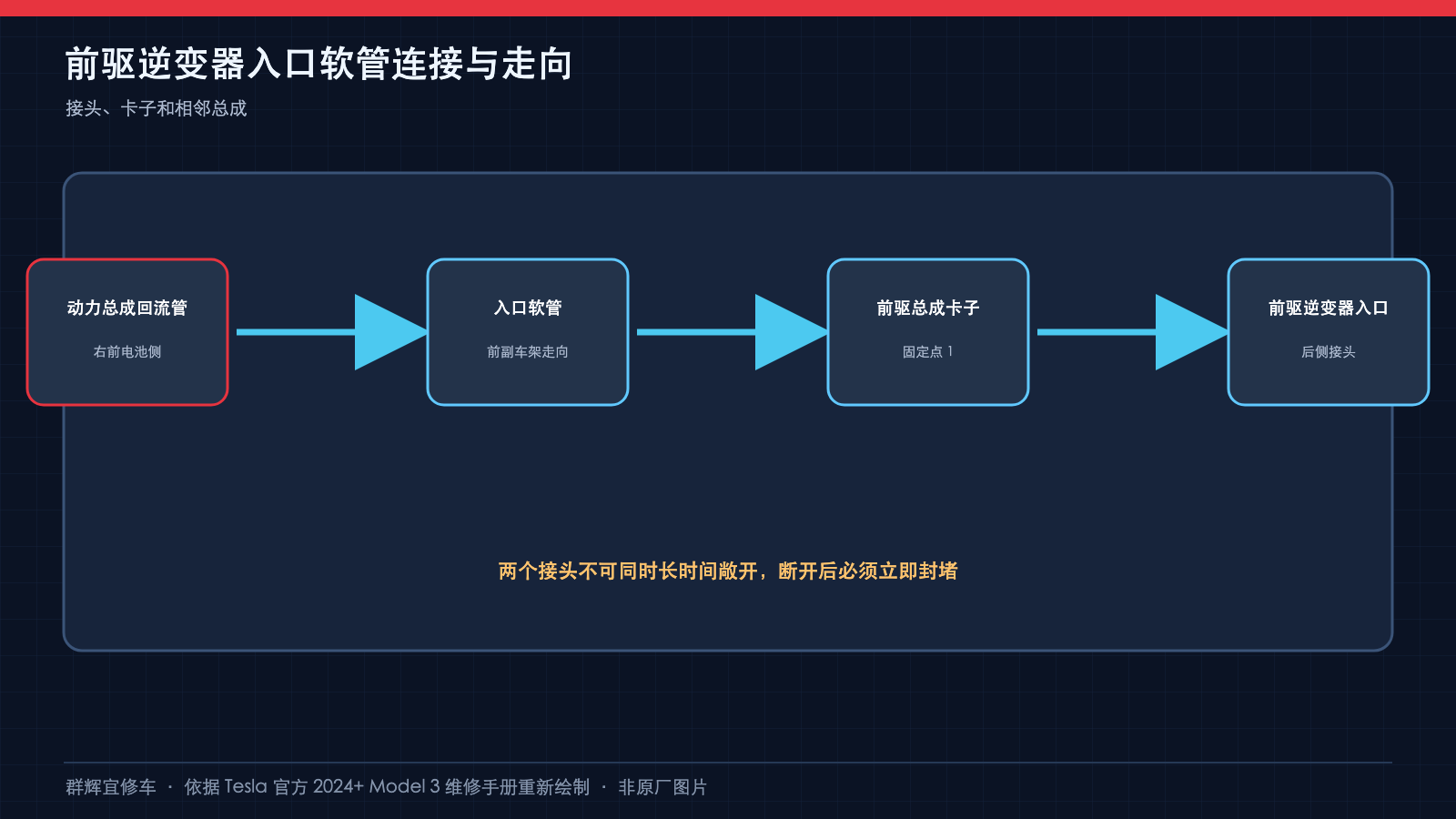

本文整理 2024+ Model 3 前驱动单元逆变器入口冷却液软管拆装。它一端连接动力总成回流软管，另一端连接前驱动单元逆变器，并分别固定在前副车架和前驱动单元上。适用于有相应前驱动单元的配置，不能套用到后驱车型或其他冷却软管。校正代码1830020162，FRT 0.42已包含关联工作，除非原厂明确要求，不叠加工时代码。

一、断电、举升与接近部件

按原厂双柱举升程序举升并可靠支撑车辆，使用正确支点，不接触或损伤高压电池。拆前舱后裙板，并按低压电源断开程序操作。

低压断电要点：先拔充电线，关闭空调并至少等待 30 秒；提前开门降窗，断电前至少 1 分钟不再操作车窗，左右后门锁扣各穿入半条维修毛巾以防误锁。中控关车后，按锁止结构顺序断开低压电池连接器，再断开 First Responder Loop，继续维修前等待 2 分钟。不要用这一等待来替代高压验电；本项仅处理冷却液软管，若需拆动逆变器、高压连接器或其他高压部件，必须另外完成对应高压禁用和验电程序。

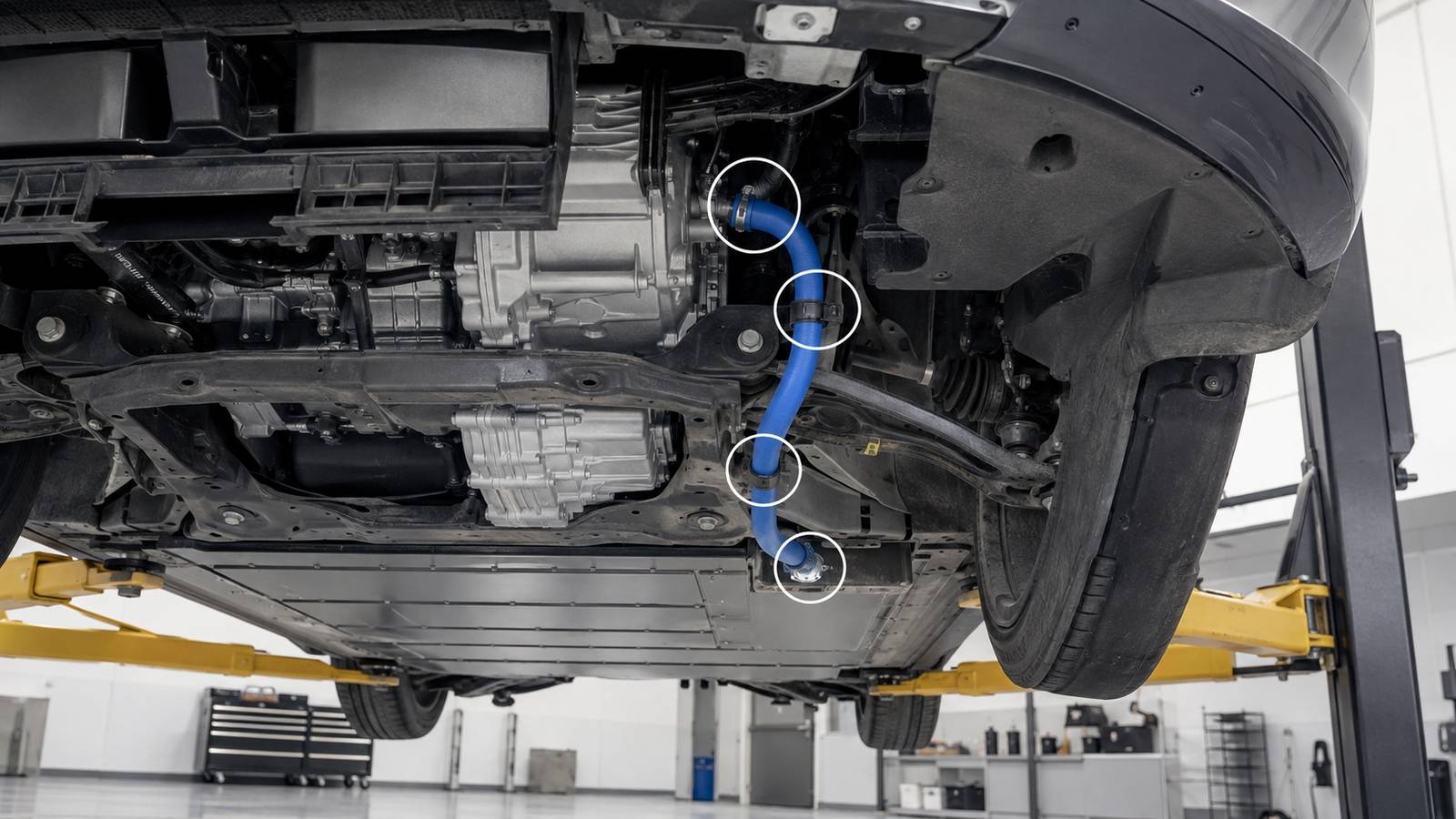

拆新风槽／驾驶室进气导管和前底部空气动力学护板。新风槽通过 3 个卡夹固定。接着拆右前轮拱内衬与滑板之间的 3 个推入式卡夹和 1 个螺栓，用弹力绳将轮拱内衬向后拉开并固定到副车架，避免回弹妨碍作业。

作业防护：按原厂要求佩戴 PPE，确认冷却系统温度与压力适合作业，准备清洁的维修堵头和冷却液收集容器。冷却液按规范回收，不排入地面。原厂本软管程序未列该轮拱螺栓的独立扭矩，本页不自行补一个数值，也不将前护板扭矩套用到软管接头。

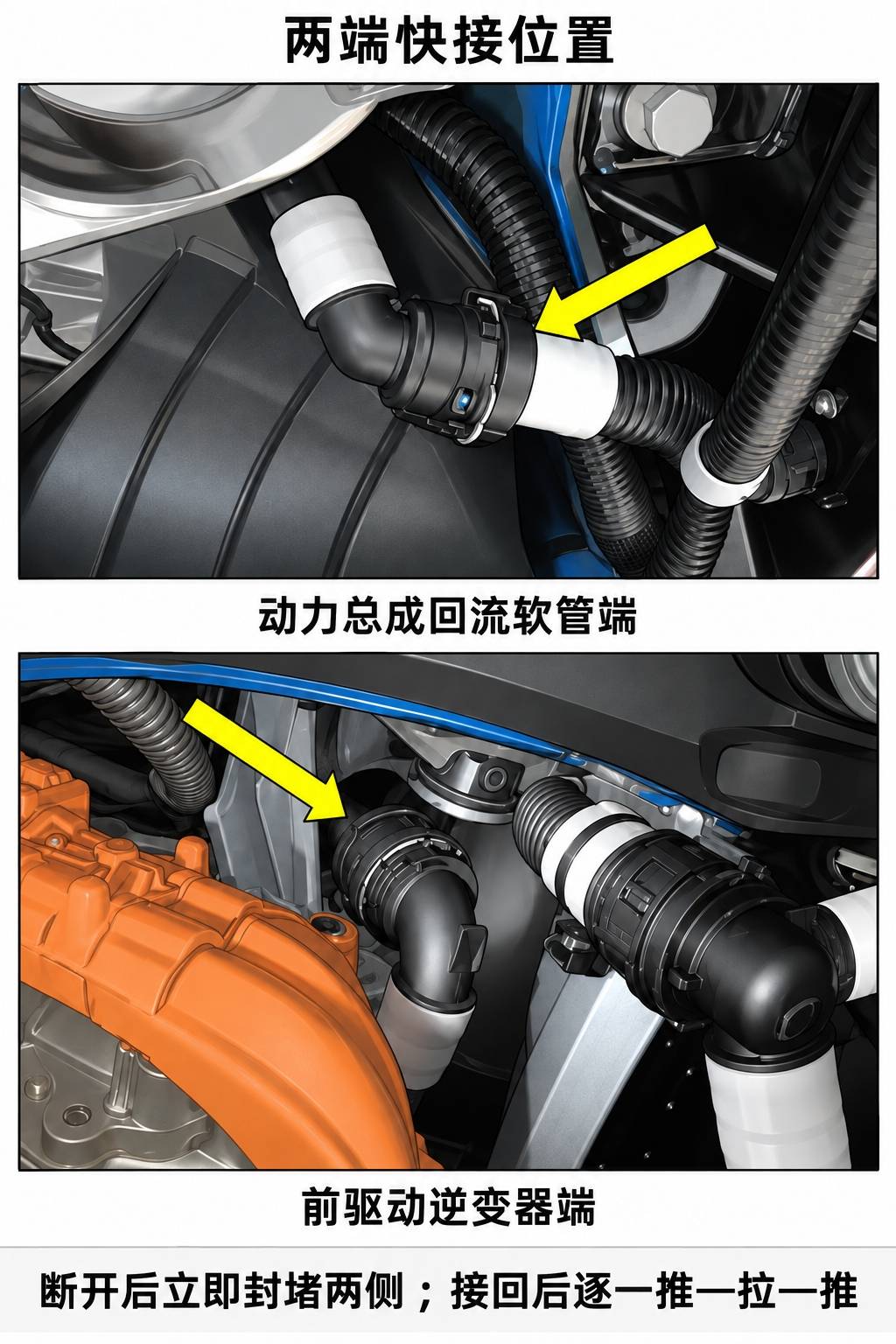

二、断开两个接头，分别立即封堵

• 在高压电池右前方下部放置冷却液收集容器。释放接头卡夹，将动力总成回流软管与本入口软管分离，立即封堵两个已经敞开的接口。不是只堵拆下来的软管一侧。
• 将收集容器移到前驱动单元左后方下部。释放卡夹，断开入口软管与前驱动单元的连接，同样立即封堵分离后的两个接口。
• 这两个动作针对冷却液快接，不是橙色高压接插件。不要为寻找软管卡夹而拆动相邻高压接头。

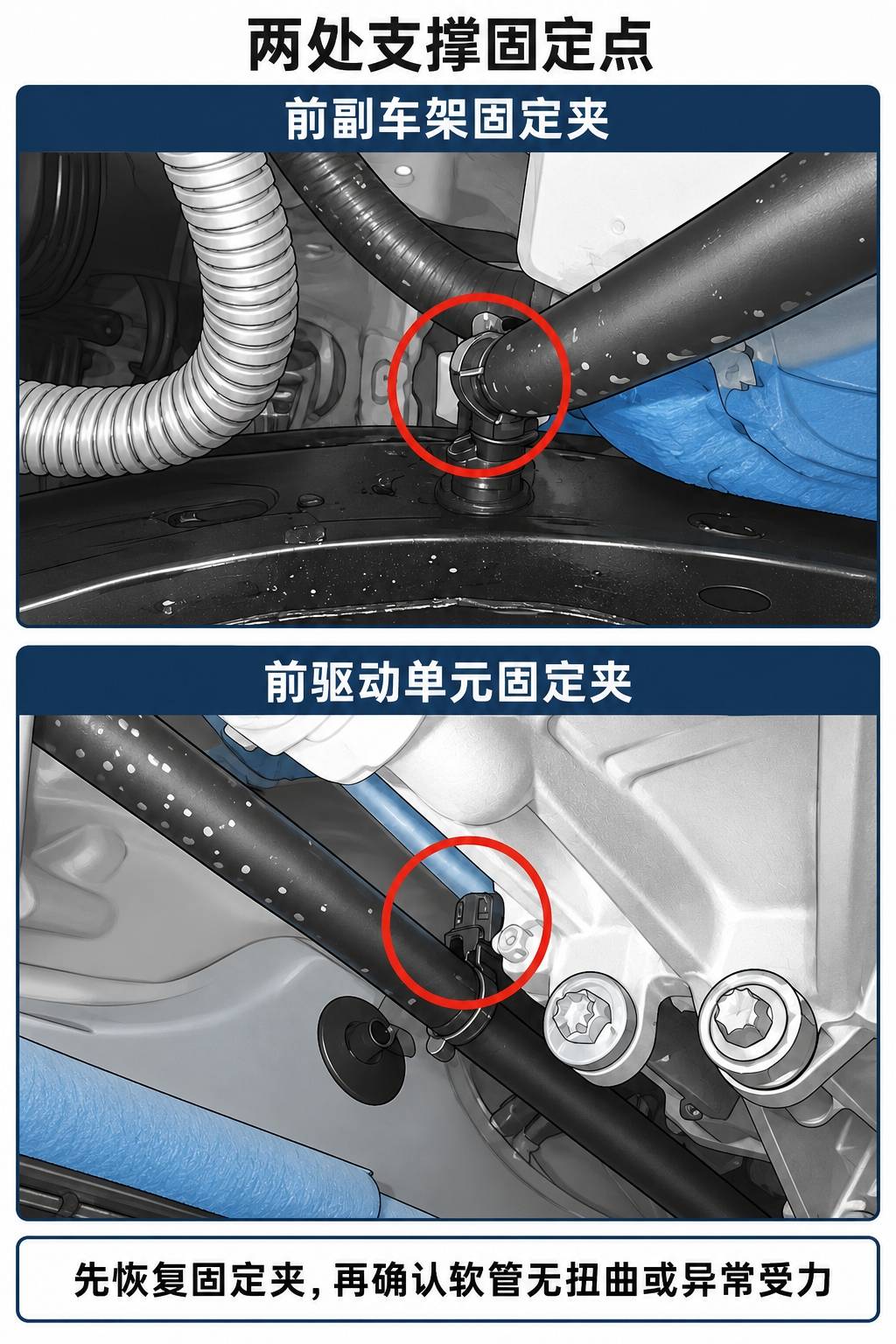

三、释放两处支撑固定夹并取出软管

• 用卡夹撬工具释放入口软管与前副车架之间的固定夹。
• 再释放入口软管与前驱动单元之间的固定夹，取出软管。
• 留意原软管走向、两端接头朝向及固定夹位置；装新件前按 VIN 核对零件，不把两个支撑固定夹与两个快接锁止卡夹混为一谈。

四、复装与逐个推—拉—推检查

• 先装好软管与前驱动单元之间的固定夹，再装好与前副车架之间的固定夹，恢复原走向。
• 取下逆变器端接口堵头后立即接回入口软管，扣好接头卡夹，然后执行 Push-Pull-Push（推—拉—推）检查，确认连接可靠。
• 取下动力总成回流软管端堵头后立即接回，扣好卡夹，同样单独执行推—拉—推检查。不要只检查其中一端。
• 移走车底冷却液收集容器，解除轮拱内衬弹力绳，复装右前轮拱内衬的 3 个推入式卡夹和 1 个螺栓，按原厂前护板程序复位护板。

前护板关联程序分别规定 7 个螺栓 5 N·m、2 个螺母 8 N·m，螺栓螺纹需按程序薄涂 Loctite 222。注意该页面扭矩表将螺母写为可重复使用，而拆卸步骤提示 Replace；不要据本页擅自判定旧螺母可用，应核对当前 VIN 对应程序和紧固件更换要求后复装。上述数值只属于前护板紧固件。

按低压连接程序先接 First Responder Loop，再接低压电池连接器，按顺序压入黑色锁止件和绿色锁片。由于后续还要补液排气，前舱后裙板在最终收尾时再装；不要把关联断电程序的外观复装提前执行后又遗漏后续作业。

五、部分补液、排气与液位复核

执行冷却系统部分充注和排气程序，不是只添一点液体后交车。该程序要求合适 PPE（包括全脸防护），打开储液罐盖，使用规定冷却液补至 MAX，按原厂要求解锁车辆网关。

• 在触摸屏进入 Service Mode → Thermal → Coolant System → Coolant Purge，选择 Run，等待 Coolant Air Purge 完整运行。
• 车辆不得置于 Drive，换入 Drive 会中止例程。原厂说明运行约 10 分钟，泵速在 3500–6500 RPM 间变化并切换阀的串并联状态。
• 若转速停留在约 7000 RPM，原厂将其作为泵气锁指征，要求重新执行真空充注；不要不断空转泵，也不要以本页代替完整真空充注程序。
• 继续补液和排气，直至液位位于 NOM 与 MAX 之间；最后再检查并按原厂要求补至 MAX，装好储液罐盖。

六、恢复前置拆卸件并交车检查

主软管程序的安装清单未再次写出新风槽复装，但前面确实要求拆除。这里依据关联新风槽安装程序补充完工检查：恢复新风槽的 3 个卡夹，再装前舱后裙板，检查无遗漏件。完成低压程序规定的门窗、座椅、空调、音频和充电状态恢复，再按双柱举升程序移下车辆。

两端接头、两处固定夹以及排气后的液位，需要分别验收，不能用“软管装上了”代替完工检查。

• 两个液路快接均锁止并通过推—拉—推；两处支撑固定夹全部到位。
• 软管走向正确，无扭曲、夹压、异常张力或与周边部件不当接触；连接处无泄漏。
• 轮拱内衬、前底护板、新风槽和后裙板均恢复，临时弹力绳、堵头和收集容器全部移除。
• 排气例程完成，无泵气锁未处理问题，最终液位与罐盖状态符合原厂要求。

资料来源与配图说明

依据 Tesla 前驱逆变器入口软管原厂英文程序及对应中文页面，并核对上文关联低压、新风槽、前护板、部分充注排气程序（页面日期 2026-08-09；本次全文及全部7张原图复核日期 2026-09-12）。

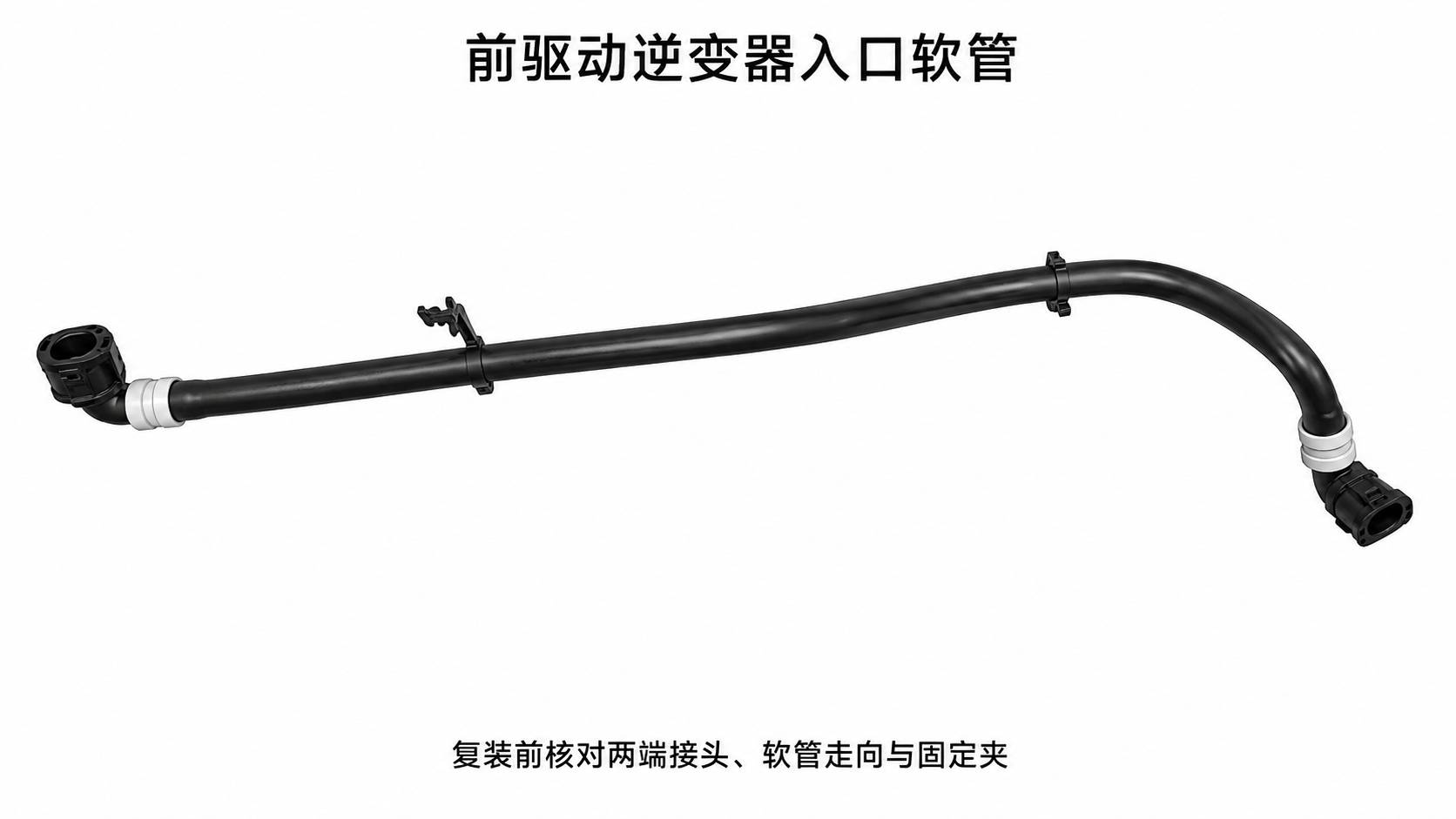

三幅图按本程序原厂实拍重绘，分别说明软管外形、两端快接和两处支撑固定点，并非原厂原图；未提供尺寸、工具插入方向或高压针脚信息。文章用于培训理解，实际施工必须核对实车、最新版完整程序和专业安全条件。
