奔驰R231后座区侧饰板拆装：上部盖板、固定卡扣与电气连接

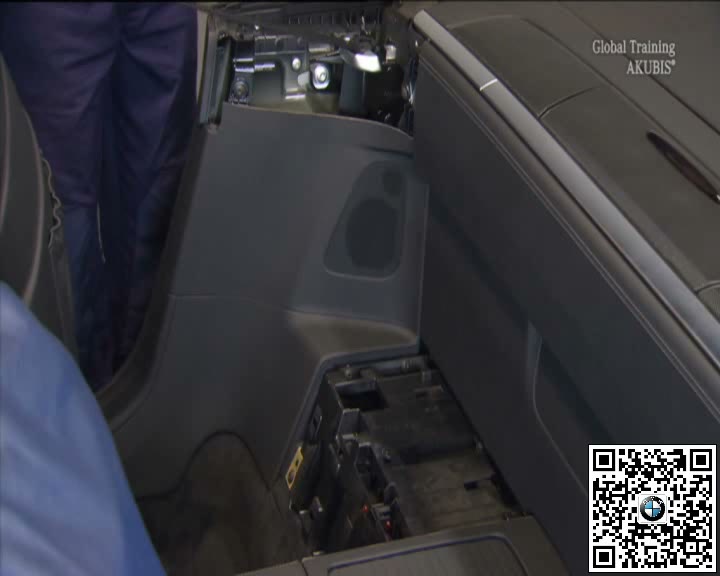

R231座椅后方侧饰板与可变车顶区域、扬声器和上部覆盖相邻，拆卸顺序错误可能划伤饰面或干涉车顶机构。

开始操作前应将车顶置于维修文件规定的位置，关闭点火，并保护座椅、门槛和车身边缘。

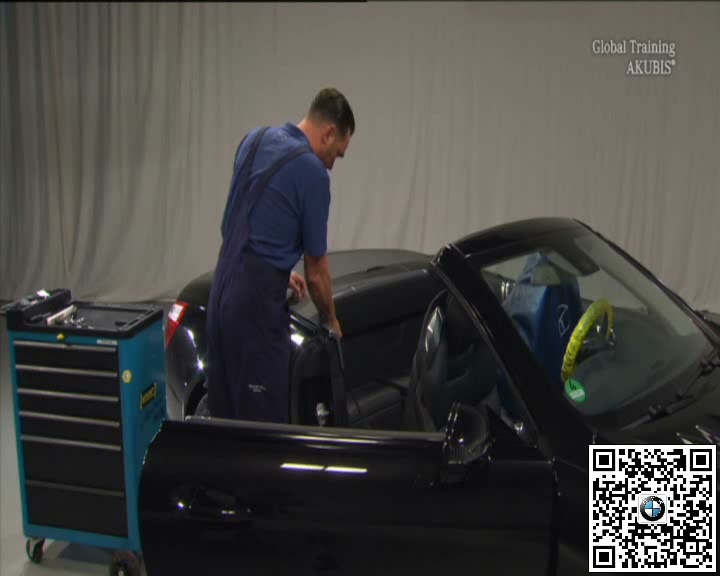

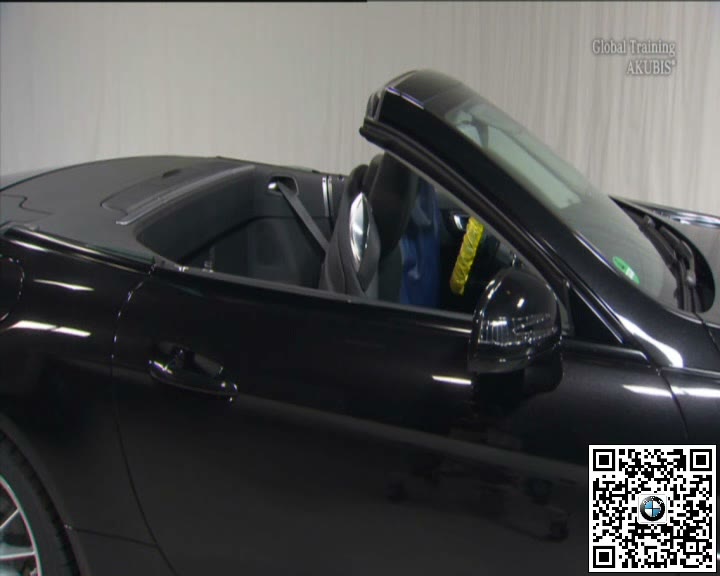

一、确定车顶位置并拆开上部覆盖

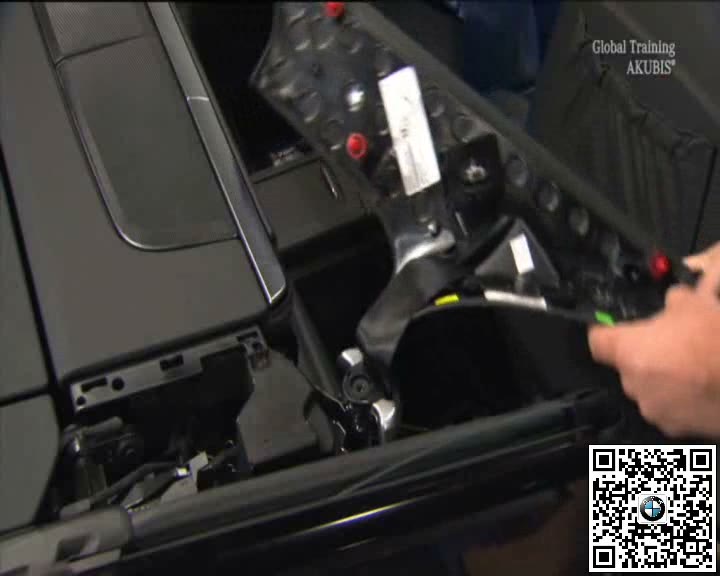

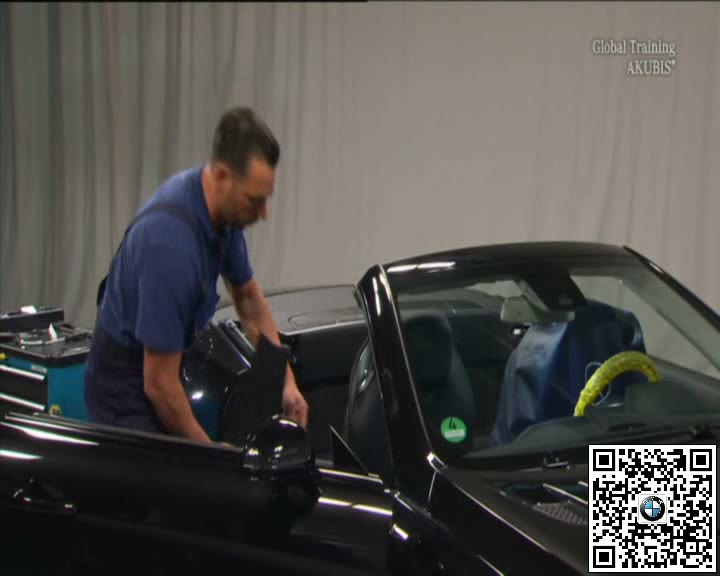

按要求调整可变车顶状态并停止系统，拆下座椅后方相关上部盖板和小饰件。操作时避免工具进入车顶连杆运动区域。

二、解除侧饰板固定和卡扣

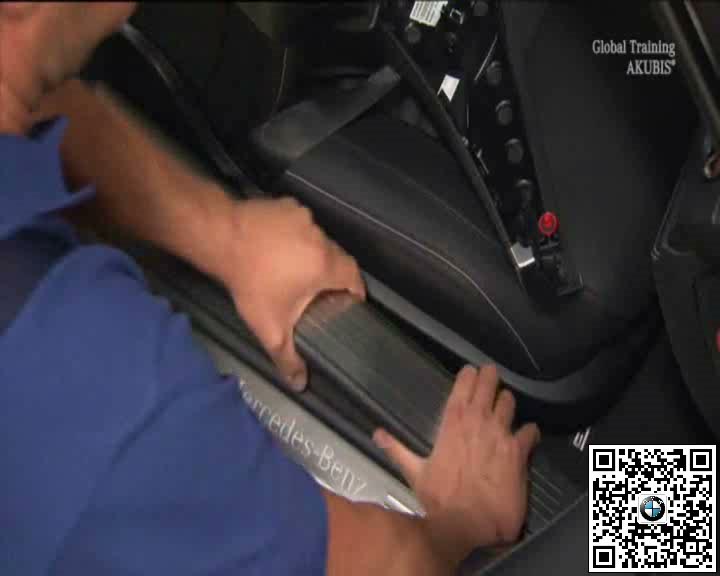

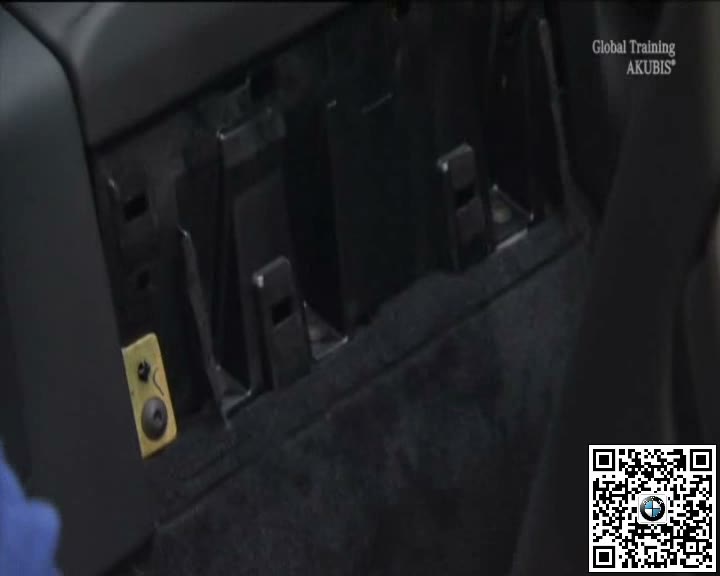

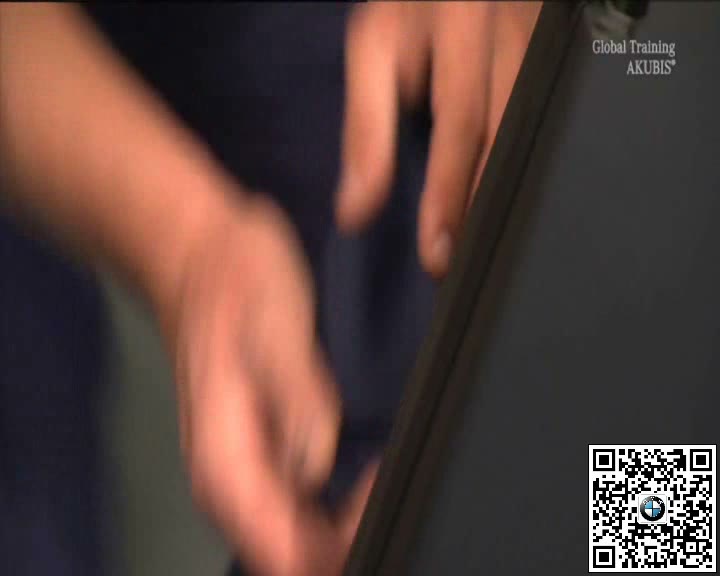

找到侧饰板上缘、门槛附近及后部固定，按顺序拆除。沿导向方向松开卡扣，禁止直接向外强拉造成塑料支架断裂。

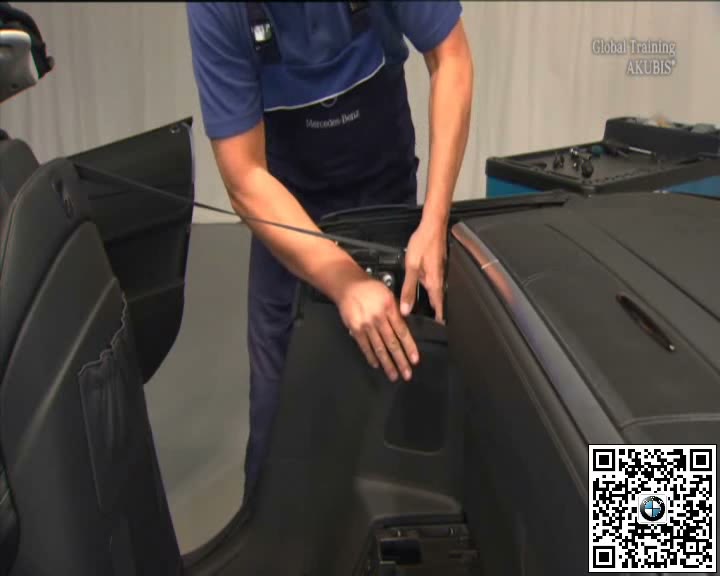

三、断开插头并平稳移出饰板

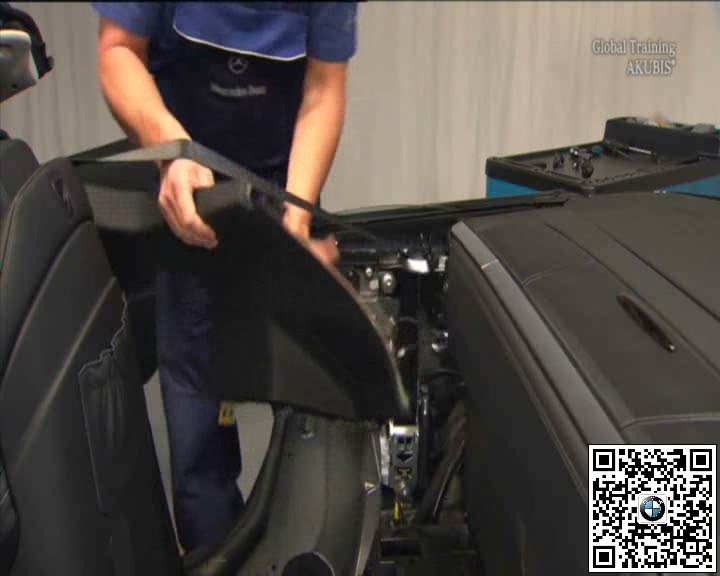

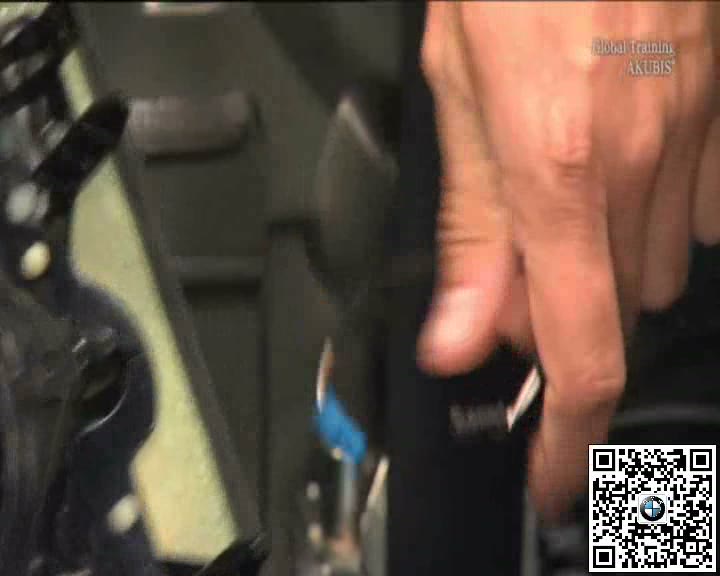

托住侧饰板并将其稍微移开，断开扬声器、照明或其他适用电气连接。检查卡扣、隔音材料和线束位置后移出部件。

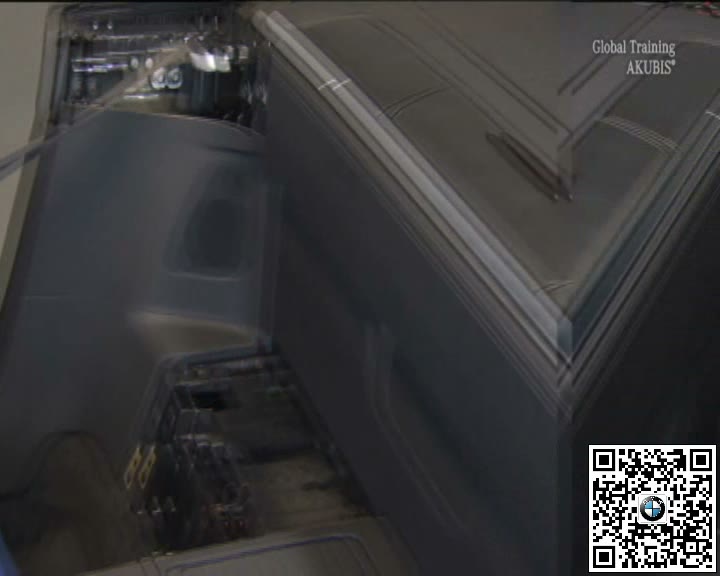

四、装复并检查接缝和车顶区域

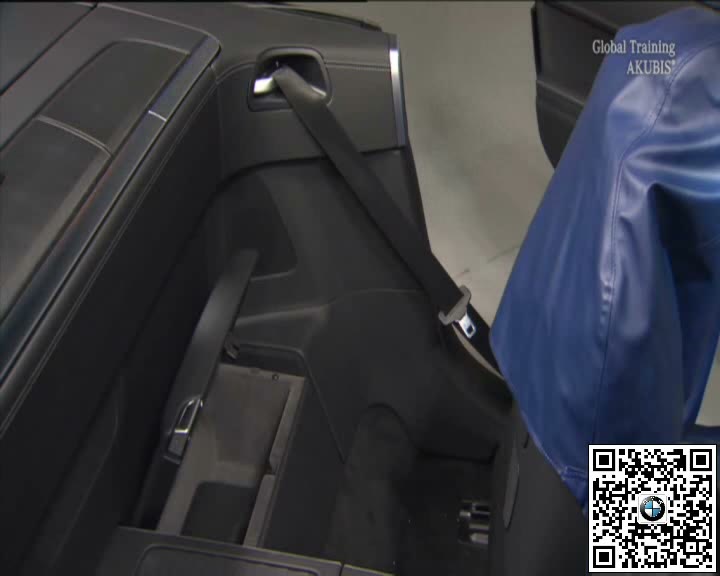

恢复插头、隔音层和线束导向，将侧饰板依次挂入定位并压紧卡扣。装回上部覆盖后检查接缝，确认可变车顶运行无干涉。

五、完工检查要点

• 车顶处于规定作业位置。
• 侧饰板卡扣和导向件无损伤。
• 扬声器及相关插头已可靠锁止。
• 装复接缝均匀且车顶运行无干涉。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
