奔驰R231电动挡风板拆装：后部覆盖、驱动连接与机构复查

R231电动挡风板安装在座椅后方并与驱动机构连接，拆卸时需要先建立规定的车顶和挡风板位置，避免机构带载或突然动作。

挡风网、饰条和后部表面容易划伤，应使用软质保护并由助手支撑较长的总成。

一、确认机构位置并停用系统

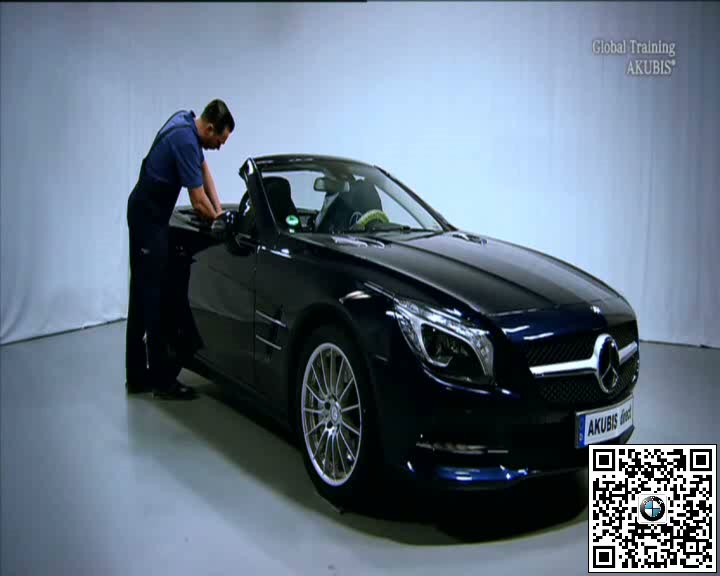

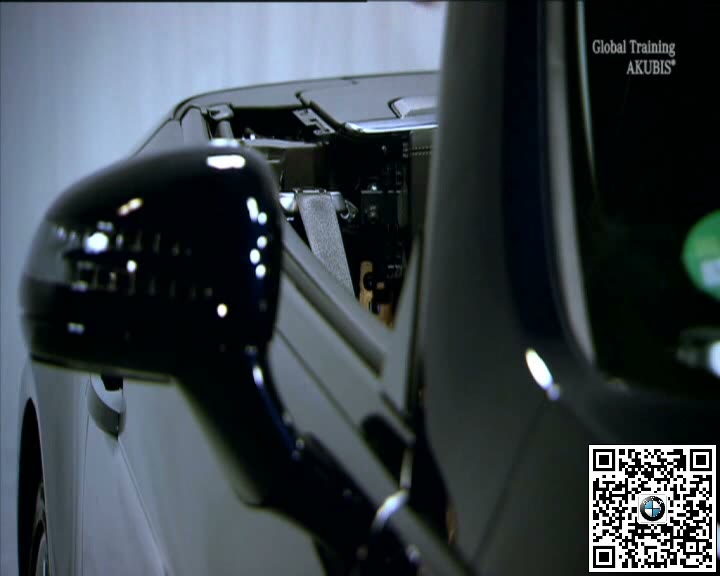

将车辆和可变车顶置于规定状态，操作挡风板到维修位置后关闭点火。保护座椅后方饰面，避免意外触发车顶或挡风板。

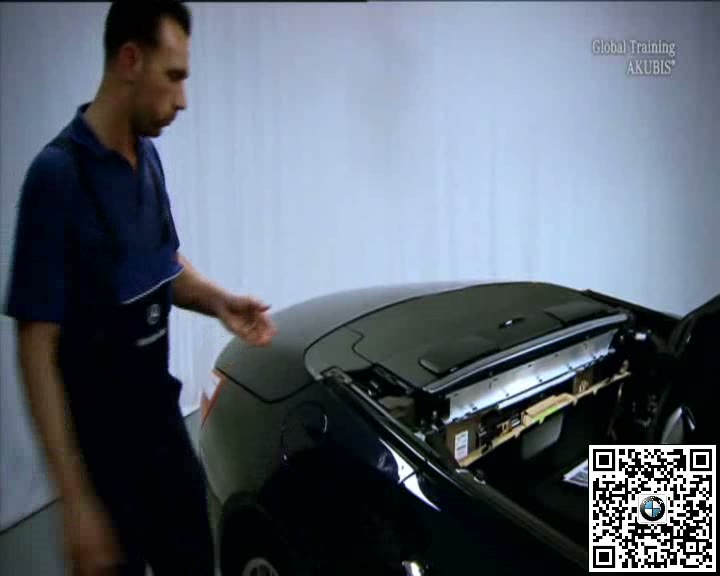

二、拆开后部覆盖和固定

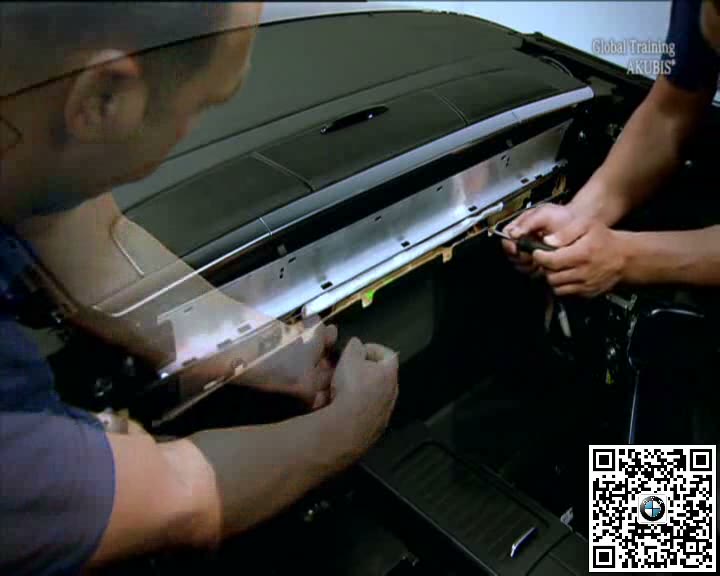

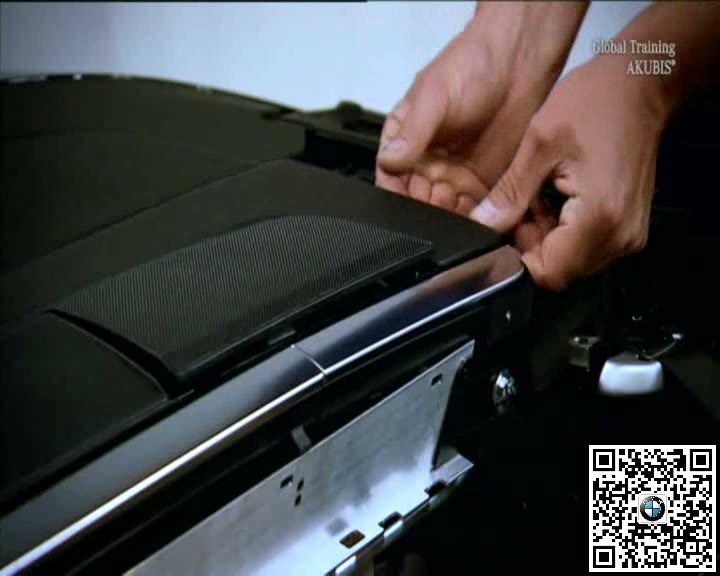

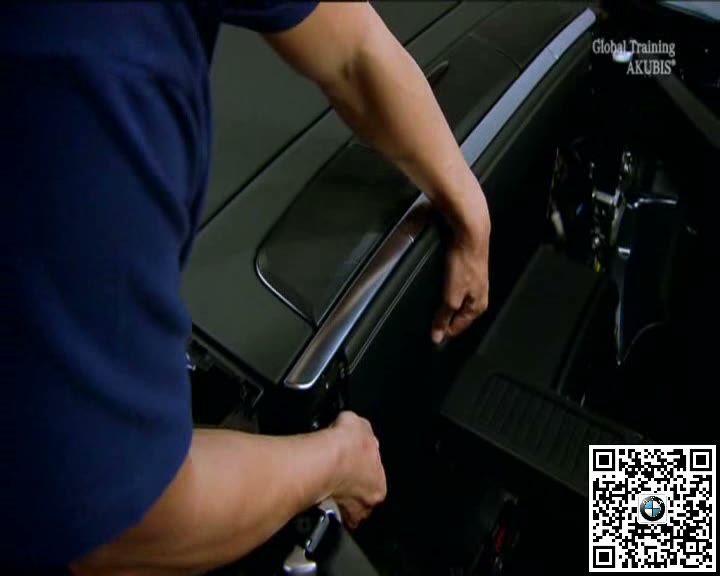

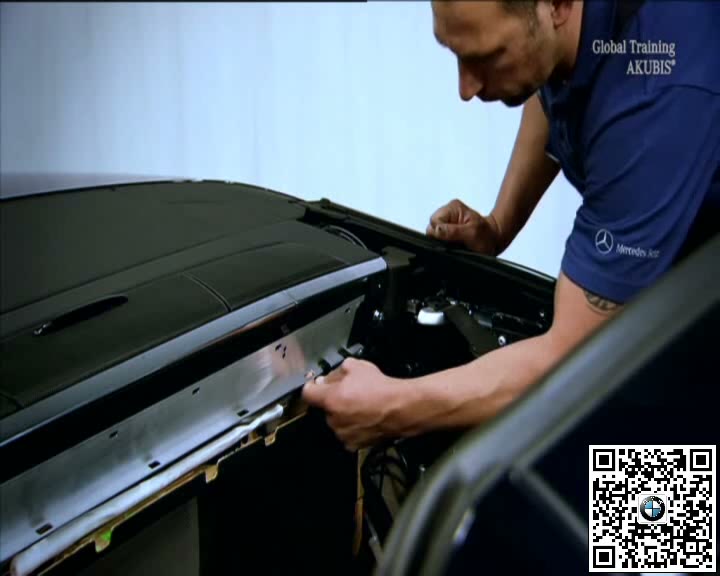

依次松开挡风板周围盖板、饰条及固定件，记录不同卡扣和螺钉位置。操作长饰条时从多点均匀释放，防止弯折。

三、断开驱动连接并移出总成

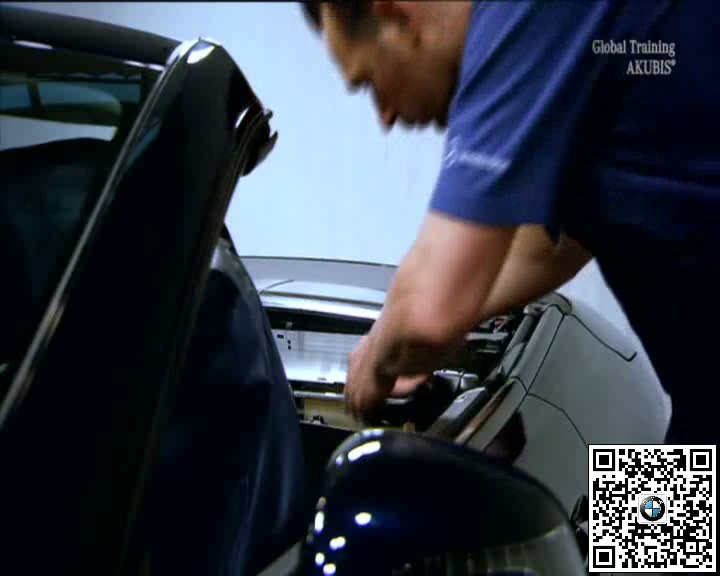

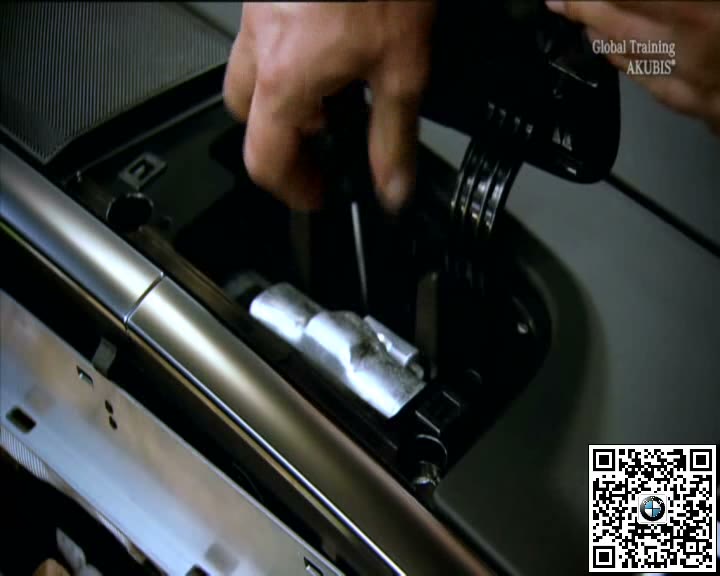

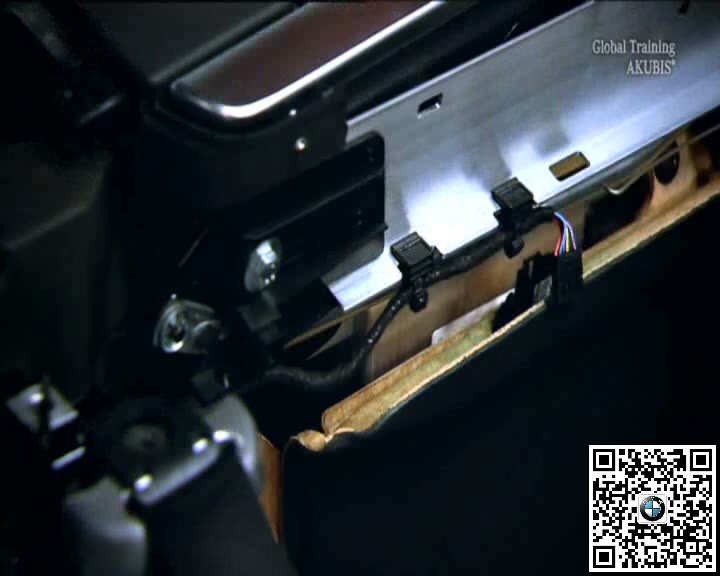

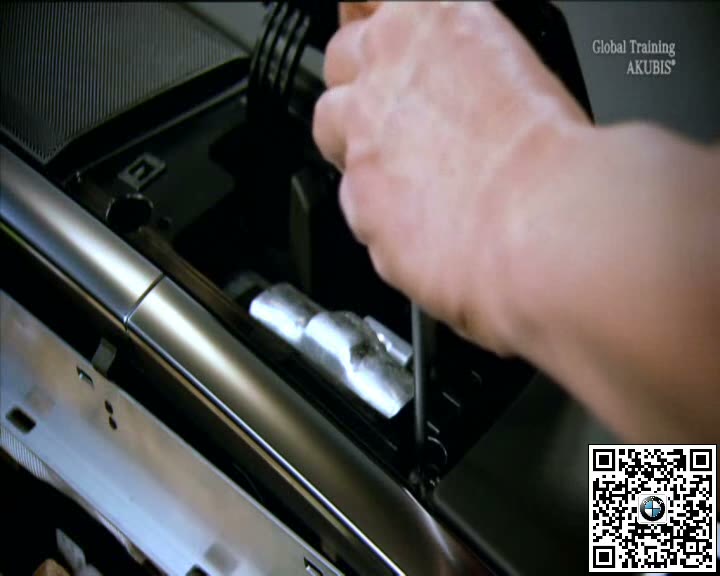

托住挡风板总成，按结构断开驱动连接和电气插头，确认两侧导向全部脱开后平稳移出。检查网面、连杆和安装支架。

四、装复并验证升降运行

按原方向装入总成并连接驱动、电气和各固定件，恢复全部覆盖。打开点火后多次操作挡风板，检查两侧同步、终点位置和异常噪声。

五、完工检查要点

• 车顶和挡风板处于规定维修位置。
• 长饰条及挡风网无弯折划伤。
• 驱动连接和电气插头安装正确。
• 挡风板升降同步且无异常噪声。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
