2024+ 特斯拉 Model 3 中控台后出风总成更换：3 卡子、2 颗 1 N·m 螺钉

这份 Tesla 程序标题为“中控台通风口盖板”，英文为 “Vent Cover - Center Console (with a Screw-secured Phone Dock)”。正文的实际拆装对象称“后通风总成”（rear vent assembly），因此本文以“中控台后出风总成”辨识，不能与已单独发布的中控台后端面板混为一件。该主程序明确适用于螺钉紧固型手机托盘；卡扣式手机托盘的校正代码另列，不能照搬本篇配置结论。

适用边界与访问路径

螺钉式托盘对应主程序校正代码 1519010142、FRT 0.60；原厂特别注明，卡扣式托盘应使用 1519011142。FRT 已包含所列关联程序，不可自行叠加。主程序首先引用手机托盘、后端面板、USB 组件边框、左右前后侧面板及装饰饰板的拆装，再引用前备箱后挡板、低压电源断开和后显示屏拆卸。此处涉及电源与后显示屏，必须完整执行各关联原厂程序，本篇不提供替代的断电或屏幕拆装简写。

原厂提示手机托盘上的感应式充电器无须为本项作业单独拆下；这不表示手机托盘总成可留在原位。中文主程序将 USB bezel 译为“USB 边框”，链接的英文关联页题名为 USB Module，应结合实车与最新版本确认对应零件。

拆卸后出风总成

1. 按照与车辆配置匹配的手机托盘程序拆下托盘总成，然后按各自关联页完成后端面板、USB 组件及左右侧饰板的前置拆卸。
2. 按原厂《前备箱后挡板》《低压电源断开和连接》《后显示屏》程序完成其余访问与断电步骤；不要因本体只有五个固定点而跳过断电。
3. 使用原厂推荐的 T20 套筒，拆下将后出风总成固定到中控台／airwave 总成的 2 颗螺钉。
4. 释放将后出风总成固定到中控台的 3 个卡子，取出总成。若仍受阻，核对前置件和实际固定状态，不从照片推定额外撬点。

安装与核对

1. 把后出风总成放回中控台，装入 3 个卡子，确认卡子和定位销都正确接合。
2. 装回 2 颗固定螺钉，原厂安装扭矩 1 N·m，推荐 T20 套筒；不把此数值用于其他中控台螺钉。
3. 按关联原厂程序装回后显示屏、连接低压电源，再装回前备箱后挡板、左右饰板、USB 组件边框、后端面板和对应型式的手机托盘总成。

本站补充的完工检查是确认出风总成边缘贴合、后屏幕及周边饰板无明显错位；显示屏、USB、出风与充电功能应按实际拆装范围逐项验收。原厂主程序没有给出更细的功能检测值，不能凭外观照片宣布通过。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

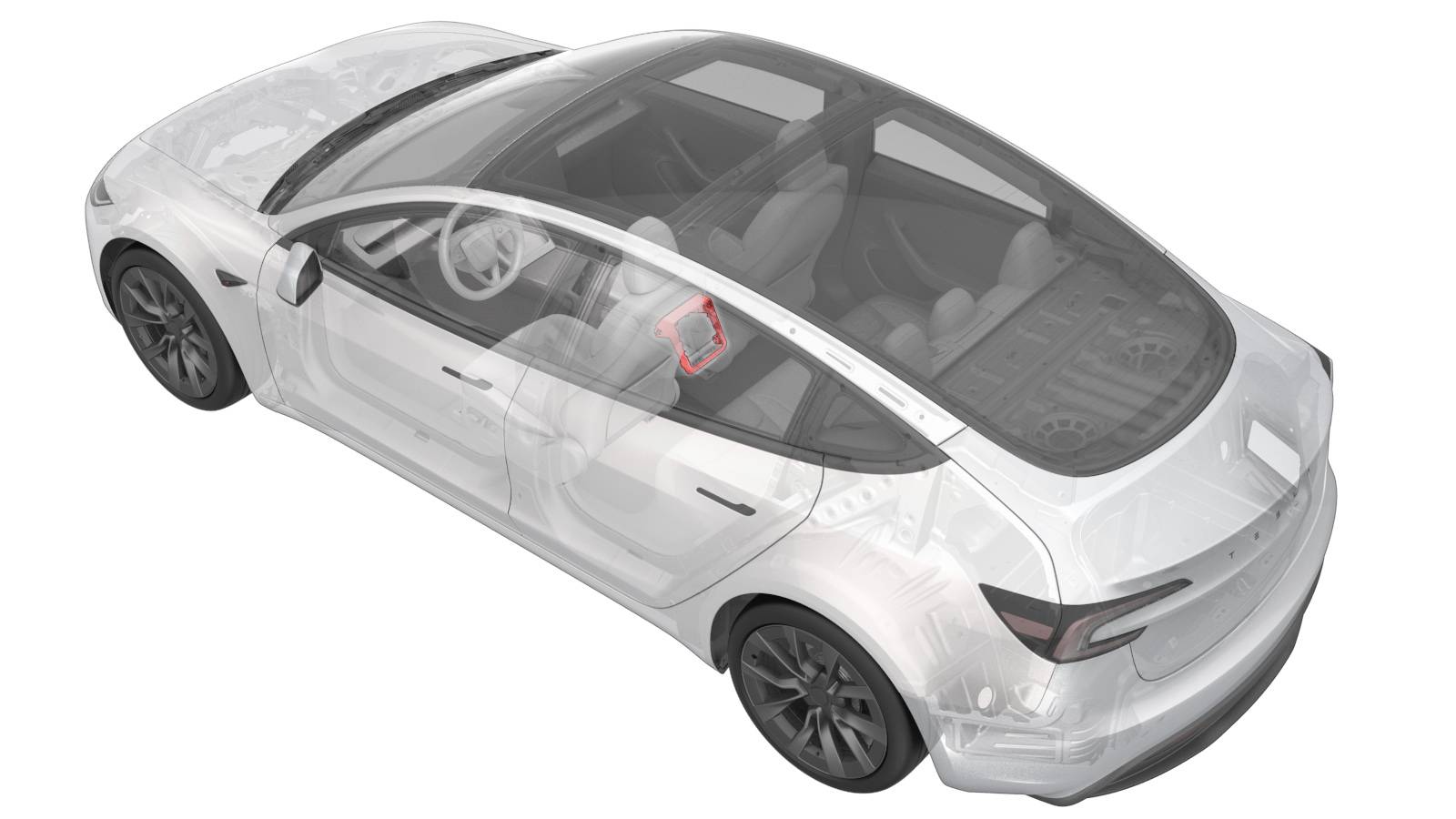

本文维修位置：中控台后出风总成。

中文原厂程序：《通风口盖板 - 中控台（螺栓固定手机支架） ((拆卸和更换))》

英文原厂程序：Vent Cover - Center Console(with a Screw-secured Phone Dock) (Remove and Replace)

原厂资料编号（GUID）：GUID-0B7A793E-E485-4C18-A399-8AB89769310A
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-24。

相关操作分别查以下程序：

• Phone Dock (Screw) - Center Console及Phone Dock (Clip) - Center Console：手机托盘必须按实车紧固方式选关联程序；原厂页面另列卡扣式校正代码，不代表两类配置混用。
• 中控台后端面板与USB Module - Center Console：均为进入总成前的关联拆装，USB bezel/Module 名称不一致应按实车核对。
• 后侧面板、前侧毯面面板与装饰饰板：左侧程序及原厂页面引用的对侧类似操作，需核对右侧实际差异。
• 前备箱后挡板、LV Power (Disconnect and Connect)及Touchscreen - Rear：断电和后显示屏前置工作必须遵循各自完整程序。

配图取自原厂页面；手机托盘、后显示屏和低压断电的前置步骤须按实车配置及上方链接执行。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
