2024+ 特斯拉 Model 3 热泵高压线束结构识读：总成、X541分支与压缩机支架

热泵高压线束涉及隔热板、减震塔区域及空调压缩机周边。本文改为结构识读培训，通过独立总成图和压缩机侧支架细节说明部件关系，不提供高压接口解锁、线束返修或断接电源流程。

一、主线缆与X541分支分开看

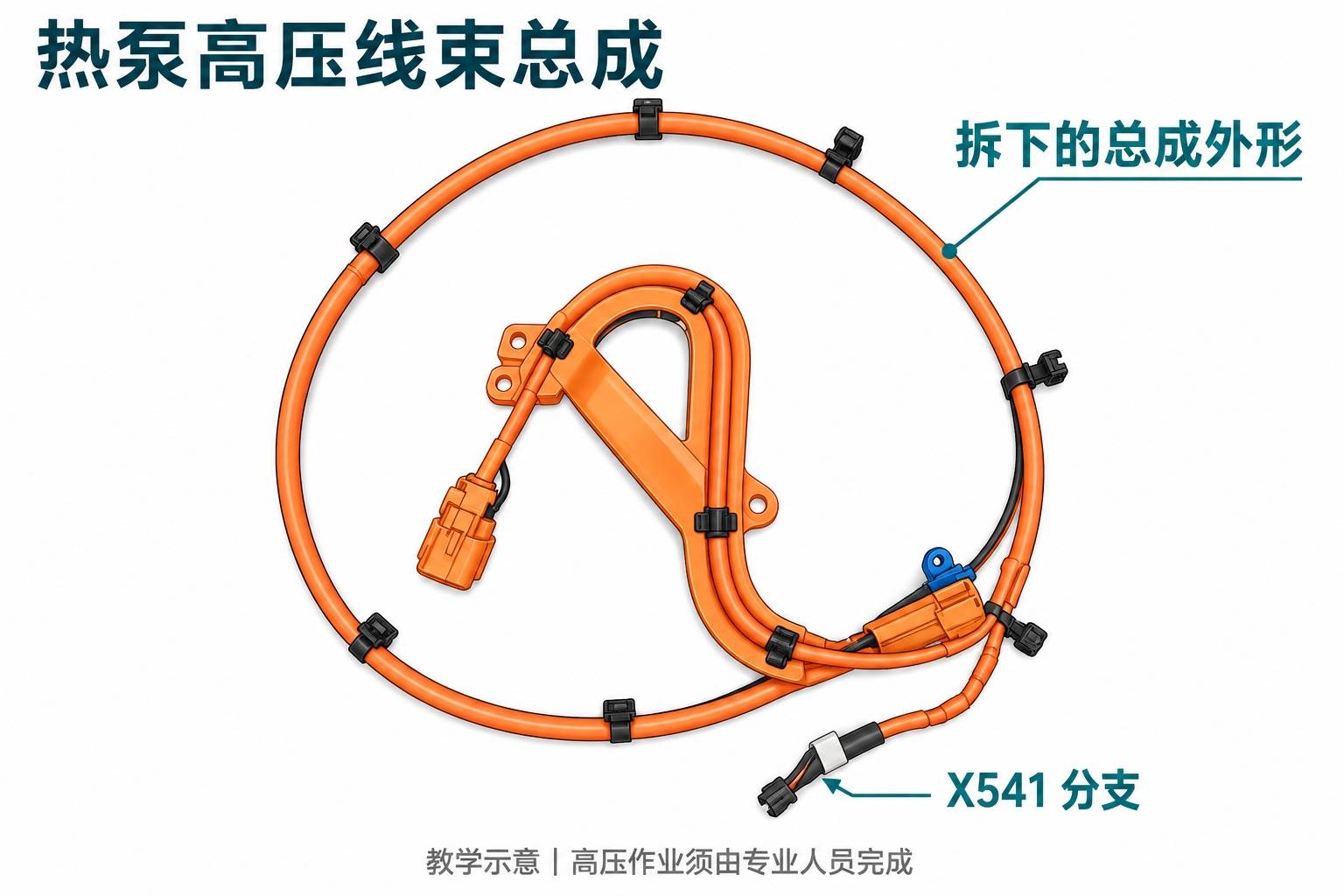

独立零件图显示主线缆、成形支架及较细的X541分支。X541是所引资料中的分支标识，不是允许探测的针脚号。独立摆放形成的弯曲外形也不是实车走线尺寸。

二、电气连接与机械支架不是同一个对象

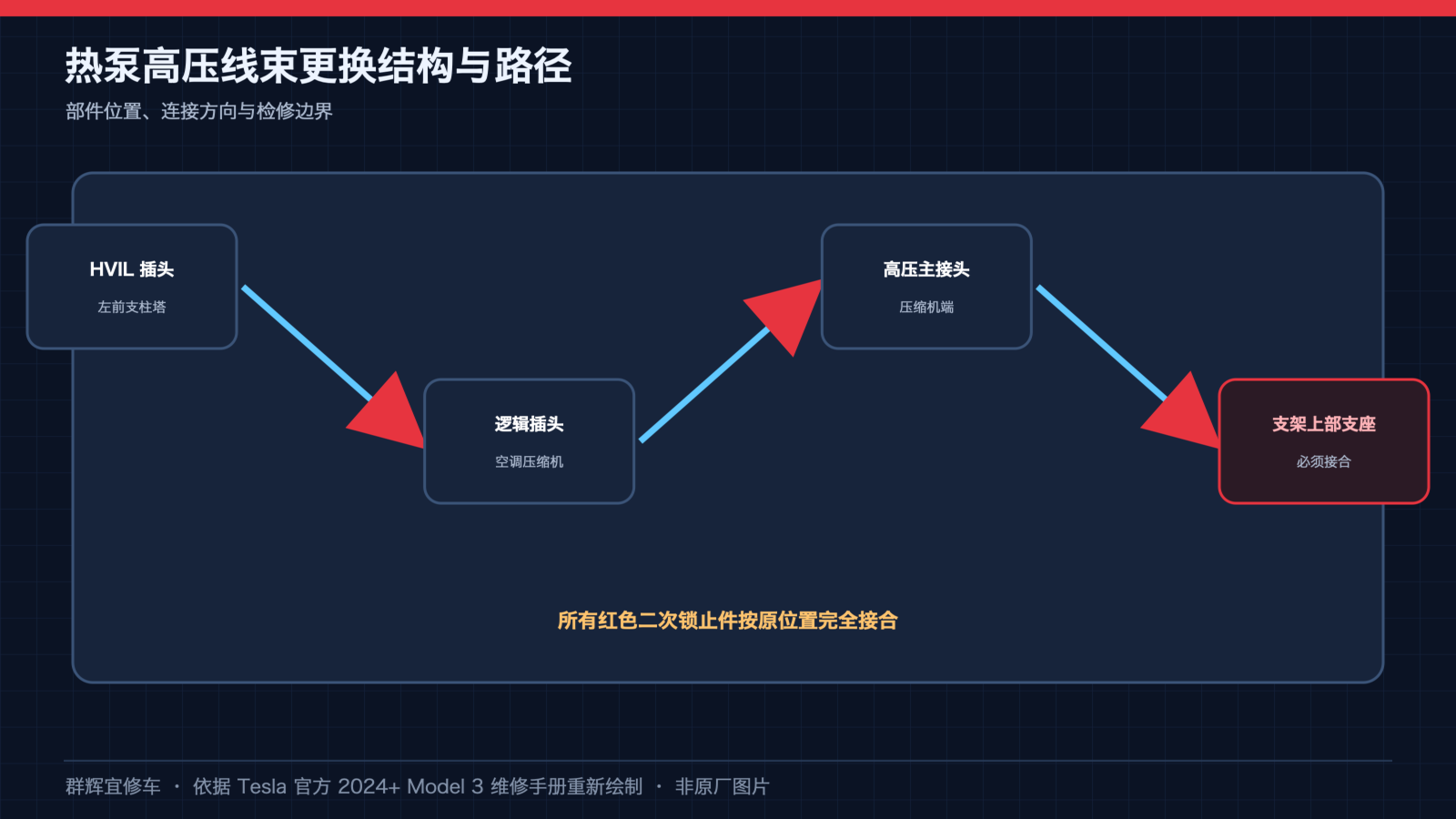

原厂分别提到高压主连接、高压互锁回路连接和压缩机逻辑连接。这些连接不能仅凭颜色或体积决定解锁方法，也不能相互替代。压缩机侧线束另有支架固定，机械支承与电气插接需要分开理解。

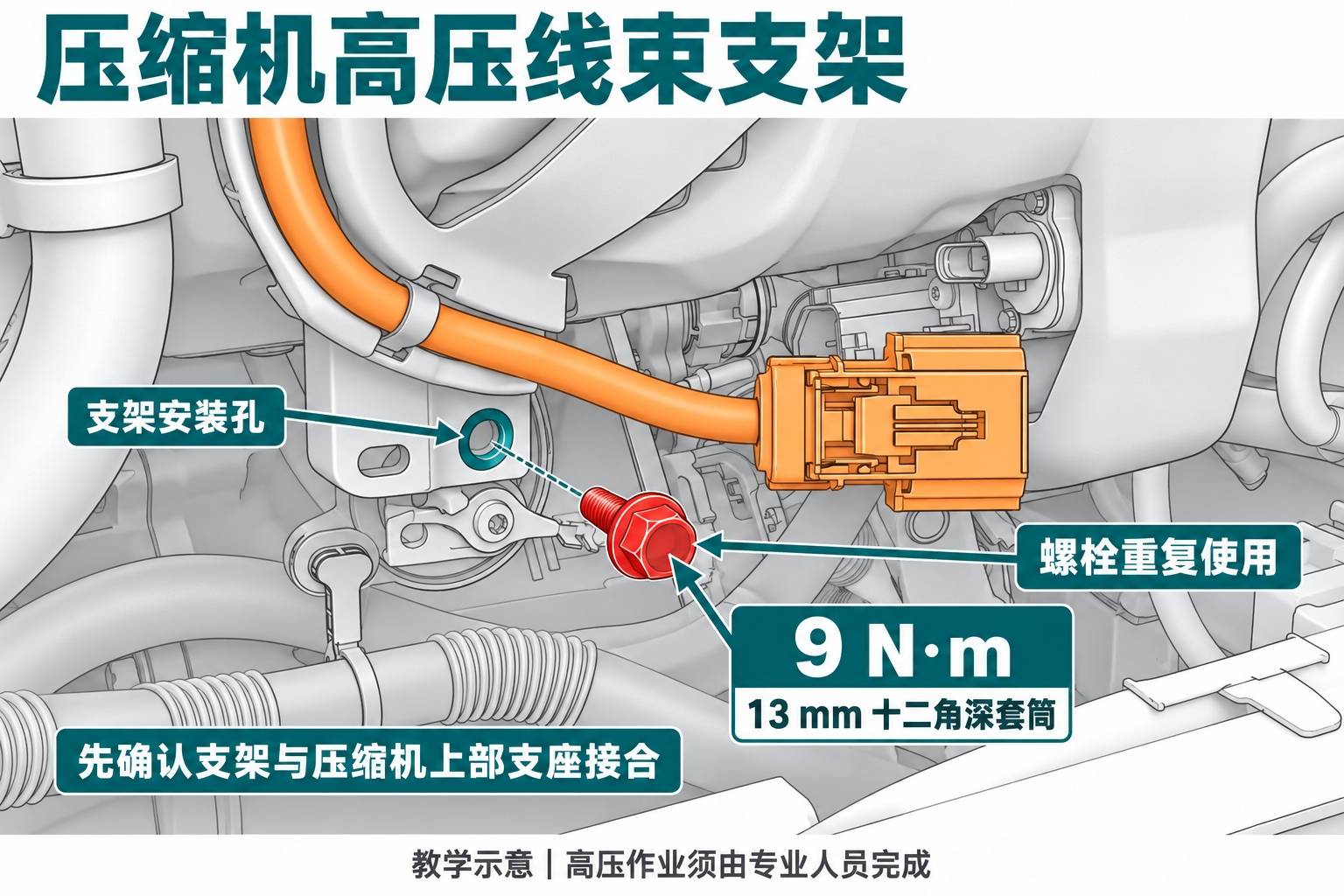

图中可见的9 N·m、13 mm十二角深套筒及重复使用字样，是所引版本对该支架螺栓的标注，不适用于相邻制冷剂管路或其他支架。本页不依据这张图编排松开、紧固或插接步骤。

三、卡子数量不能从总成外形直接推算

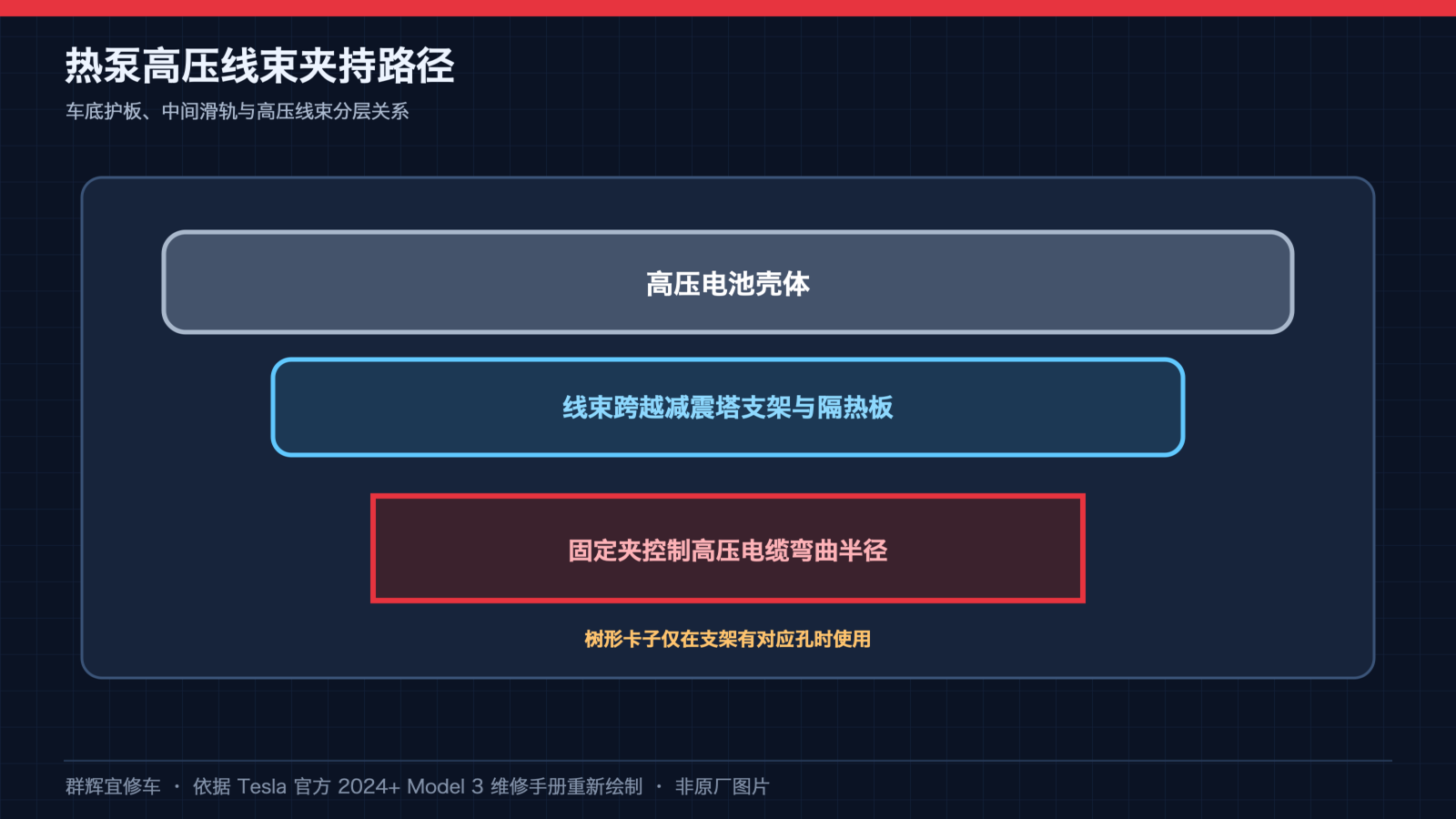

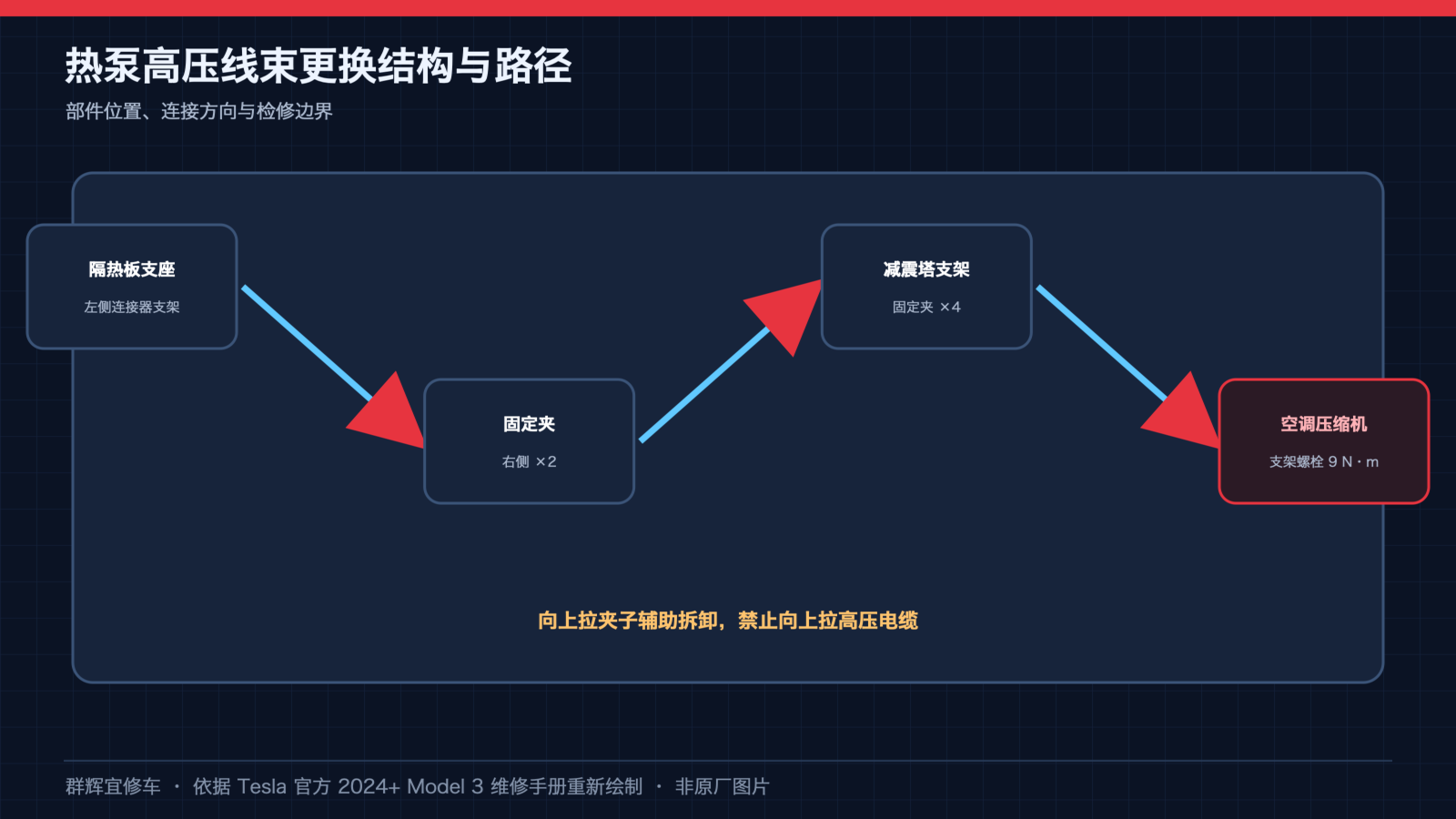

原厂文字对减震塔支架固定夹给出一组数量，而图片所见固定结构与该组的计数边界存在待核对之处。独立总成还包含其他位置的卡子，不能把图中所有黑色夹子都算成减震塔固定夹。本文不提供旧“四个夹子即可释放”的流程式表达，不自行改成另一数目。

四、X541卡子差异是配置条件，不是通用返修要求

原厂关于X541卡子的处理附有新线束卡子与支架孔不匹配的条件，不能推广到所有线束。本文只介绍分支位置，不保留剪胶带、剪扎带或改卡子的步骤，更不提供剪切线缆的做法。

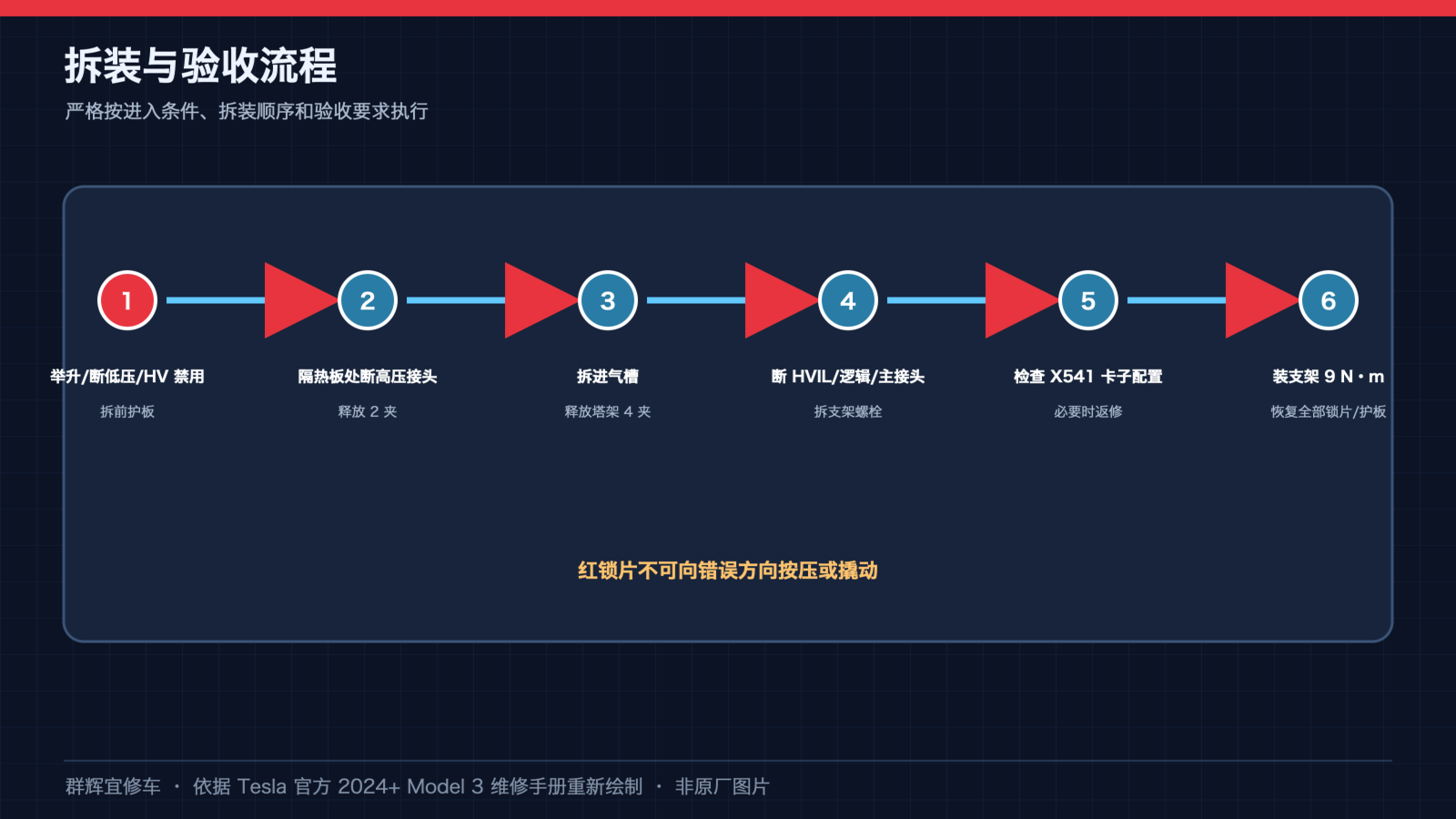

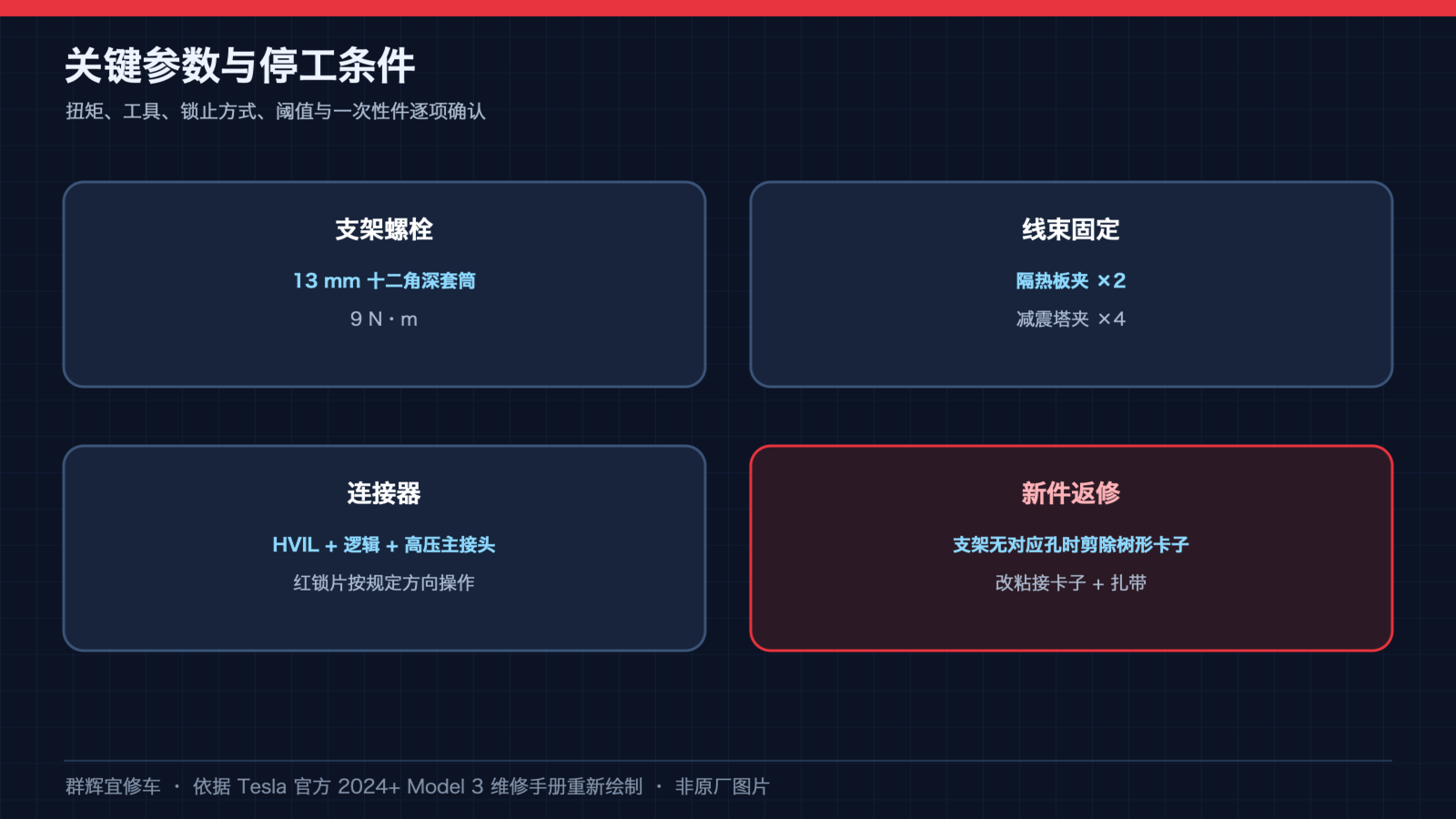

旧参数总览、锁片操作和连续拆装、返修提示图不在本文中作为操作依据。读者应能区分总成分支、接口类别和机械支架；实际维修需核对车辆配置、有效原厂程序及明确的固定点范围。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《高压线束 - 热泵 ((拆卸和更换))》及英文版《HV Harness - A/C Compressor (Remove and Replace)》；主 GUID：GUID-2D23967E-9781-48FF-933D-EFD092B3E1EE。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：热泵高压线束的 X541 分支、互锁与机械支架分别识别；减震塔夹具数量的文字与可见范围仍需按 VIN 核定，不能把所有黑色卡子一起计数。

原厂主程序直接引用且与本页边界相关的入口：车辆电气绝缘程序 (Test/Adjust)——高压安全状态须另按独立程序确认；低压电源 - 锂离子（断开和连接）——低压隔离与恢复另有条件。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
