奔驰RDK胎压监测系统：三种架构、报警逻辑与学习诊断

奔驰早期车型所称的RDK，是直接式轮胎压力监测系统。每个车轮阀门处装有TPM传感器，测量压力和轮胎内部温度，再以无线电信号送到车辆端。不同年代与车型采用BERU、Siemens和Schrader三类架构，部件数量、车轮定位方法、学习过程和报警阈值并不完全相同。

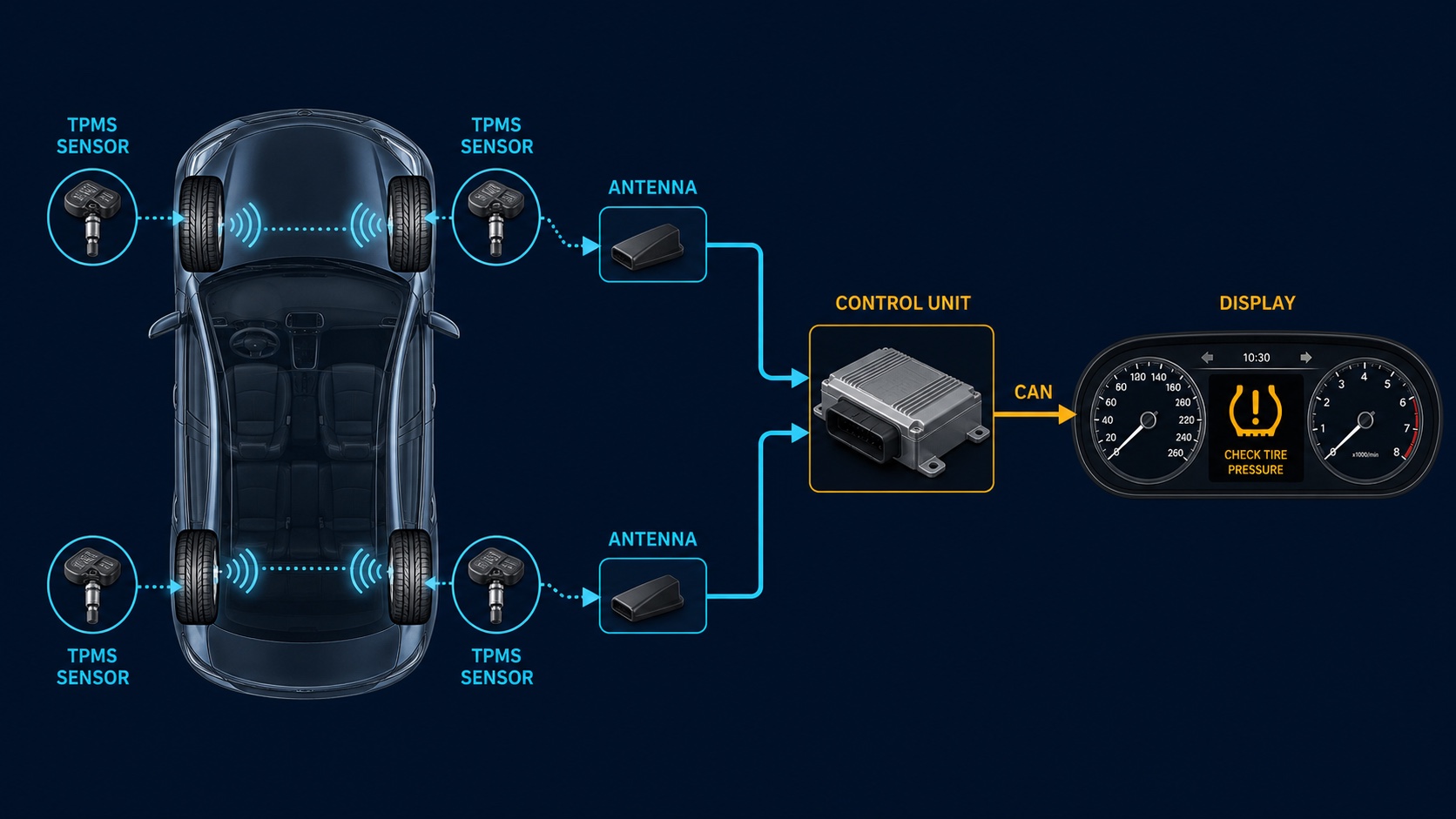

一、RDK由哪些部件组成

• 四个TPM车轮传感器A69/1至A69/4，安装在气门嘴位置。
• 一个或多个接收/触发天线，具体数量由系统版本决定。
• 轮胎气压监测控制单元N88，部分版本把接收天线集成在控制单元内。
• 仪表多功能显示屏，用于显示压力值或黄色、红色警告。

传感器不仅发送压力，还可包含轮胎温度、加速度、车轮识别号、转动方向和工作状态。N88还会参考车外温度、车速、转向角、电路状态等CAN信息，避免把温度引起的正常压力变化误判为泄漏。

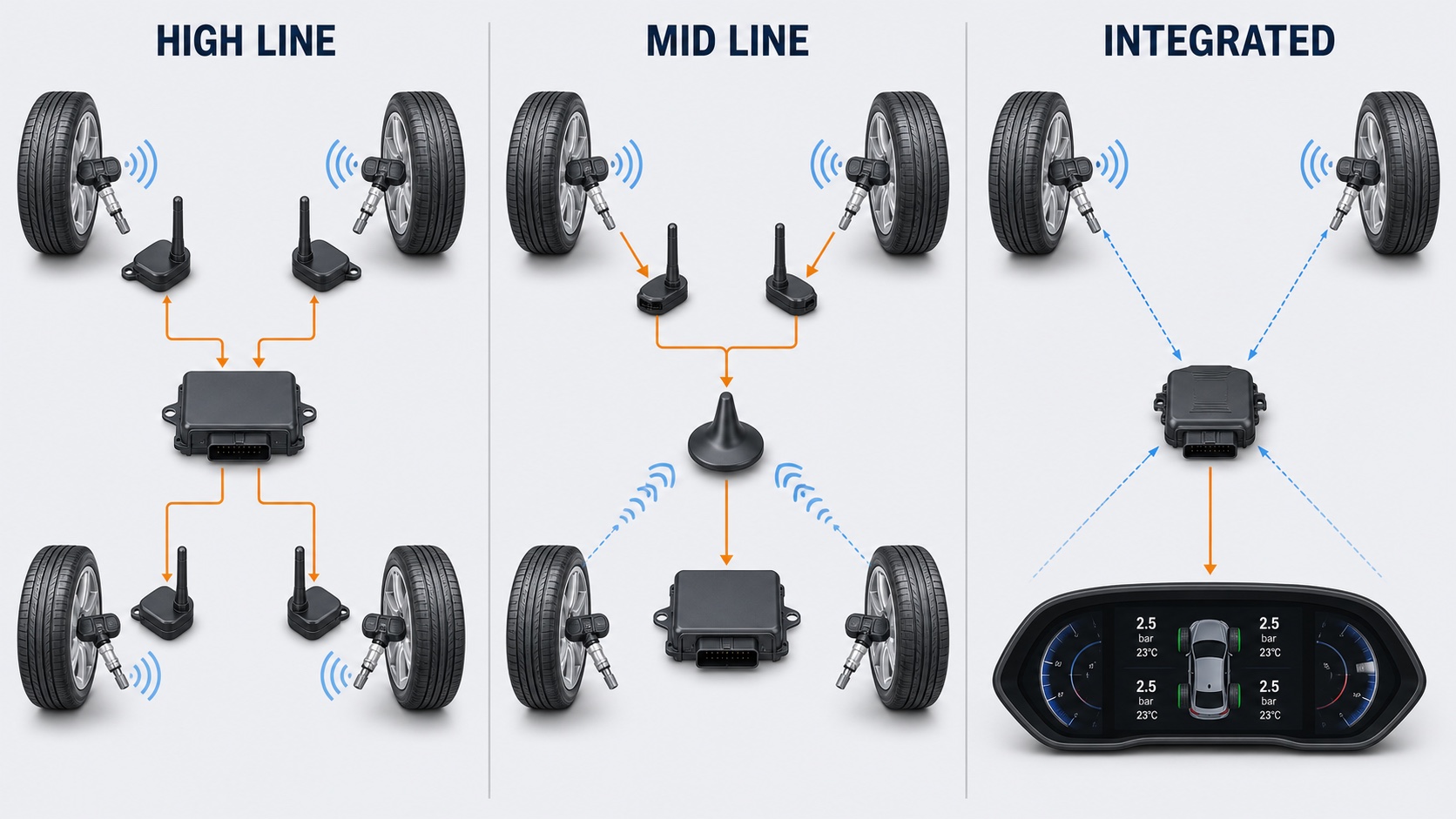

二、三种系统不能只按“有没有传感器”区分

• BERU：四个车轮传感器、四个对应车轮天线和一个N88；通过接收场强判断传感器位置。
• Siemens Low-line：四个传感器、一个中央天线和N88，以报警为主，资料给出的灵敏度为20%。
• Siemens Mid-line：在中央天线之外增加两个前轮触发天线，可显示绝对压力，分辨率可到0.1 bar。
• Schrader：四个传感器配一个带接收天线的N88，利用接收水平判断车轴、利用转动方向判断左右。

不同制造商的传感器不可随意混用；国家版本使用的无线频率不同，传感器、天线和控制单元也必须匹配。更换前应按车辆识别号、频率和原车系统确认零件，而不能只看气门嘴外形。

三、BERU系统怎样报警和学习

BERU传感器把压力与轮胎空气温度送给四个车轮天线，再由N88评估。若压力比设定值低约0.2至0.4 bar，通常在下一次点火循环出现轻度提示；低于设定值超过0.4 bar，或压力下降速度大于0.2 bar/min，则立即给出严重警告。

轮胎充气、更换车轮或安装新轮胎后需要重新激活。车辆开始行驶数分钟后才可能显示压力；只有完成车轮分配后才显示明确位置，完整学习在特定情况下最长可达30分钟。

四、Siemens Mid-line的监测逻辑

A69/1至A69/4发送绝对压力、加速度、温度、识别号和状态，中央天线A2/97接收，两个前轮触发天线A2/44、A2/45帮助确认车轮位置。传感器量程为0至5.5 bar。系统通常能在换位或调整气压后自动形成新的参考值，也可由驾驶员启动“重新监测”。

• 压力损失约0.25 bar时，可在温度补偿后发出轻度警告。
• 行驶中低于阈值持续约12分钟，信息会被存储，并可在关闭点火时显示。
• 压力损失达到20%或0.5 bar、压力低至约1.5 bar，或下降速度超过0.2 bar/min时进入严重警告逻辑。

五、Schrader系统怎样自动定位

Schrader传感器在车轮转动时大约每60秒发送一次数据。N88通过接收强度判断前后轴，再用传感器报告的旋转方向判断左右。其压力测量范围为0至6.375 bar，并把车外温度和车速加入报警计算。

• 舒适警告：压力损失超过12%并持续约8分钟，部分国家版本逻辑不同。
• 严重警告：损失超过20%且低于阈值，最晚约5分钟显示。
• 快速泄漏：下降速度达到0.2 bar/min，约120秒后显示严重警告。
• 同一行程开始时至少两个车轮变化超过0.2 bar，可触发自动充气检测；约5分钟且合理性检查通过后保存新值。
• 左右轮压力差大于17%时，新参考值可能被判为不合理。

六、更换车轮或控制单元后怎么处理

Schrader系统停车超过约19分钟后再次行驶，会重新检测和定位传感器；正常行驶约10分钟可自动学习新传感器。若自动学习失败，应读取各车轮ID、接收状态和工作模式，再按诊断流程写入车轮电子装置识别号。更换N88后还要完成控制单元试运行，而不是只清除故障码。

七、诊断时先看哪些实际值

• 四个传感器是否都能读到压力、温度、ID和状态。
• 车辆识别出的系统制造商、无线频率与安装零件是否一致。
• 天线或N88是否收到信号，车轮位置分配是否完成。
• 设定压力、温度补偿值、当前压力和警告状态是否互相合理。
• 故障是在静止后出现、行驶后出现，还是换胎/充气后才出现。
• 检查传感器电池寿命、气门嘴损伤、无线干扰和控制单元供电通信。

八、容易误判的几个现象

刚启动车辆没有四轮压力不一定是故障，系统可能仍在唤醒和定位；换胎后位置错乱，也不等于天线损坏，先完成规定行驶学习。某一只传感器有数据但不被分配，要同时核对ID、旋转方向、接收强度与频率。四轮同时异常时，则应优先查N88供电、CAN通信和中央接收路径。

诊断思路小结

RDK诊断的关键，是先识别车辆装的是哪一种架构，再按“传感器数据—无线接收—车轮定位—参考值学习—报警计算—仪表显示”的链路逐段判断。不同制造商与频率的零件不能混装，换件后也必须完成相应学习或试运行。
