奔驰M270/M274 CAMTRONIC可变气门升程：结构、控制与诊断

M270/M274带代码A14的发动机使用CAMTRONIC可变气门升程。它不是连续改变升程，而是通过轴向移动的双凸轮单元，在大升程与小升程之间切换；部分负荷时使用小凸轮，让进气门提前关闭，减少节流损失并改善燃油经济性。

一、固定凸轮为什么难兼顾所有工况

普通凸轮轴只有一种凸轮型线，升程和开启持续时间固定，只能在动力、怠速、排放和油耗之间折中。CAMTRONIC提供两组不同曲率的凸轮：大凸轮提供更大升程和更长开启时间，适合高负荷；小凸轮缩短升程并提前关闭进气门，适合部分负荷。

二、主要机械部件

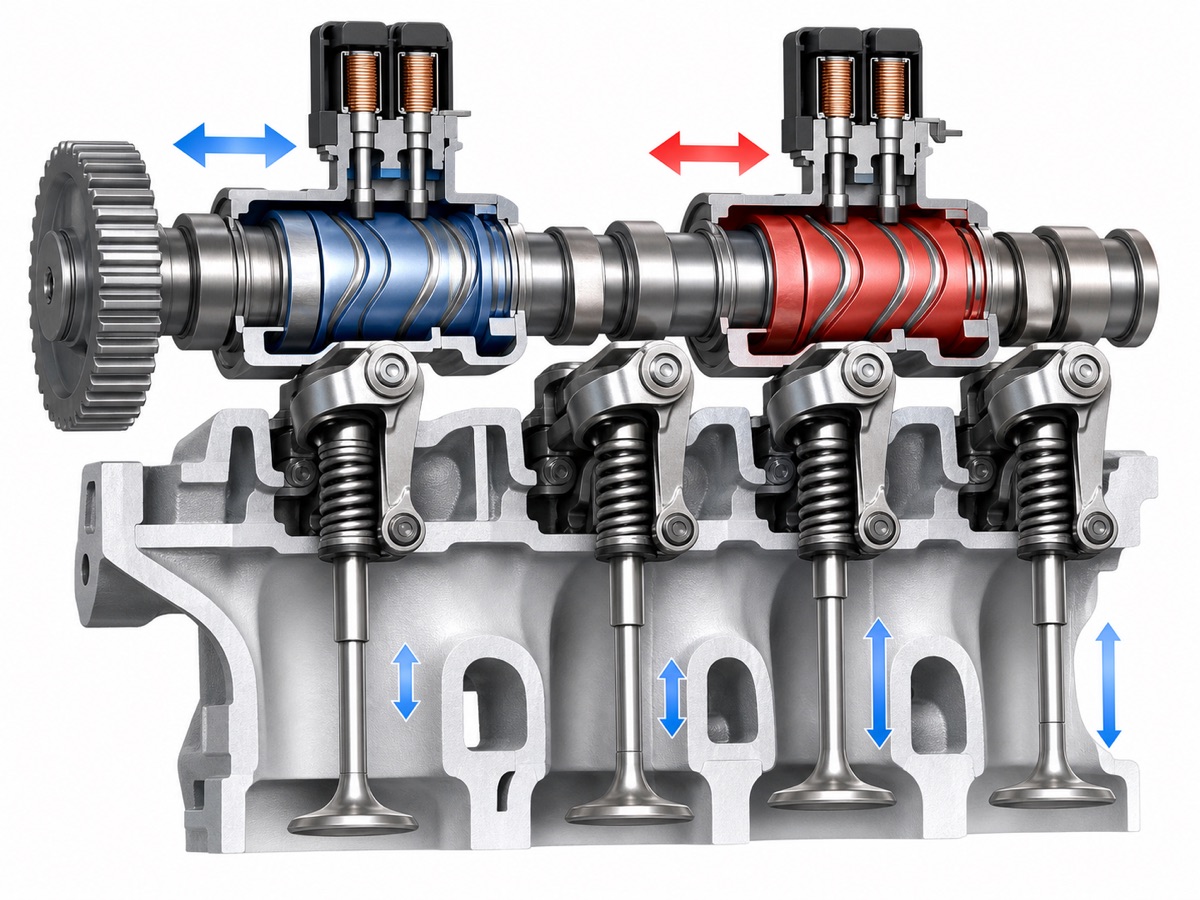

• 一根支架轴，承载两个可轴向移动的空心凸轮单元。
• 每个凸轮单元带大、小两种凸轮轮廓和切换曲线轨道。
• 滚子摇臂，把当前凸轮轮廓传递给进气门。
• 中央双柱塞升程切换促动器Y49/8。
• 促动器内部位置传感器Y49/8b1，用于确认切换结果。

气缸1/2和3/4分别由一个凸轮单元控制。双柱塞促动器在凸轮轴旋转过程中依次进入曲线轨道，利用轨道形状推动两个凸轮单元轴向移动，因此可在一次凸轮轴旋转内完成四个气缸的轮廓切换，驾驶员通常感觉不到过程。

三、大凸轮与小凸轮怎样改变进气

切换到大凸轮时，凸轮轮廓更陡，气门升程增大、开启时间延长；切换到小凸轮时，气门升程缩短并提前关闭。小升程并不是单纯限制最大进气量，而是让部分负荷时节气门可以开得更大，降低泵气损失，优化缸内气体循环。

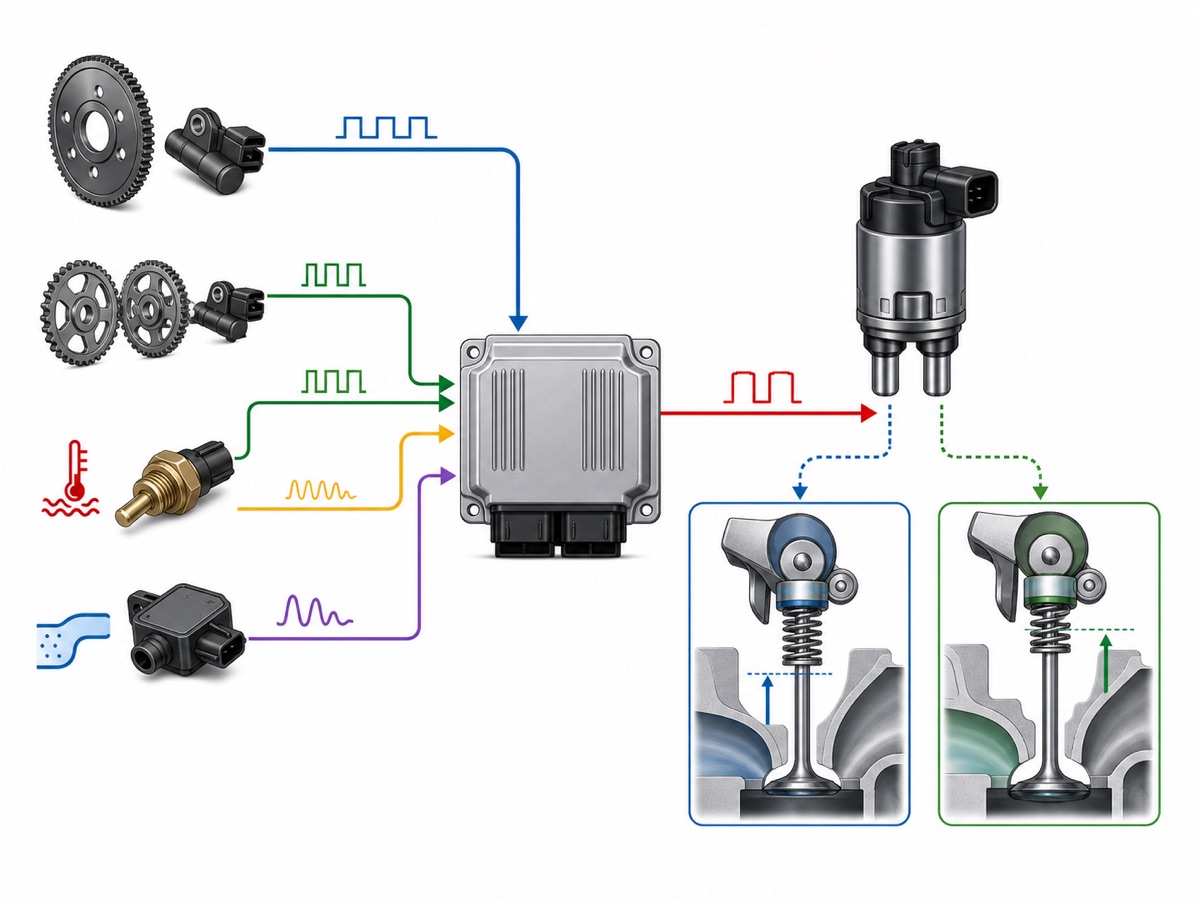

四、控制单元依据哪些信号决定切换

• 进气凸轮轴霍尔传感器B6/15和排气凸轮轴霍尔传感器B6/16。
• 冷却液温度传感器B11/4。
• 节气门下游压力传感器B28/7，用于判断发动机负荷。
• 曲轴霍尔传感器B70及发动机转速。
• 端子87、机油泵和相关执行器状态。

在约1000至4000rpm的适用转速与部分负荷范围内，ME通过脉宽调制信号促动Y49/8。柱塞进入凸轮单元的曲线轨道，凸轮轴旋转产生轴向移动，使小凸轮转到滚子摇臂下方。需要恢复长升程时，另一柱塞进入复位轨道，以相同方式把凸轮单元推回。

五、位置反馈为什么重要

凸轮单元是否真正移动到目标位置，由Y49/8b1反馈给ME。促动器收到指令但反馈没有变化，可能是线圈、线路、柱塞、曲线轨道或凸轮单元机械卡滞；反馈变化但发动机充气效果不对，则还要检查摇臂、凸轮轮廓和气门机械状态。

六、常见故障表现

• 报码指向气门升程促动器或位置反馈，系统停留在默认大升程。
• 部分负荷油耗、动力响应或怠速表现异常，但高负荷相对正常。
• 切换瞬间出现不平顺或失火计数变化。
• 促动器有电气动作，但凸轮单元因油泥、磨损或机械卡滞未完成轴向移动。
• 凸轮轴位置、负荷或温度信号异常，导致系统不允许切换。

七、诊断顺序

• 读取ME故障码、冻结帧和气门升程当前/目标状态。
• 核对冷却液温度、发动机转速、进气压力和凸轮轴位置信号是否可信。
• 执行Y49/8激活测试，观察位置反馈是否同步改变。
• 检查促动器供电、控制线路、插头和安装状态。
• 必要时检查柱塞、曲线轨道、滑动凸轮单元和滚子摇臂的机械状态。
• 修复后在不同转速与负荷下验证大小升程切换、失火计数和充气表现。

诊断思路小结

CAMTRONIC的核心是一套“电控促动、机械滑移、位置反馈”的两级升程系统。先确认控制条件和反馈，再检查促动器与滑动凸轮，能避免把负荷信号问题误判成凸轮轴机械损坏。
