宝马导航系统：GPS定位、地图数据、路径计算与故障诊断

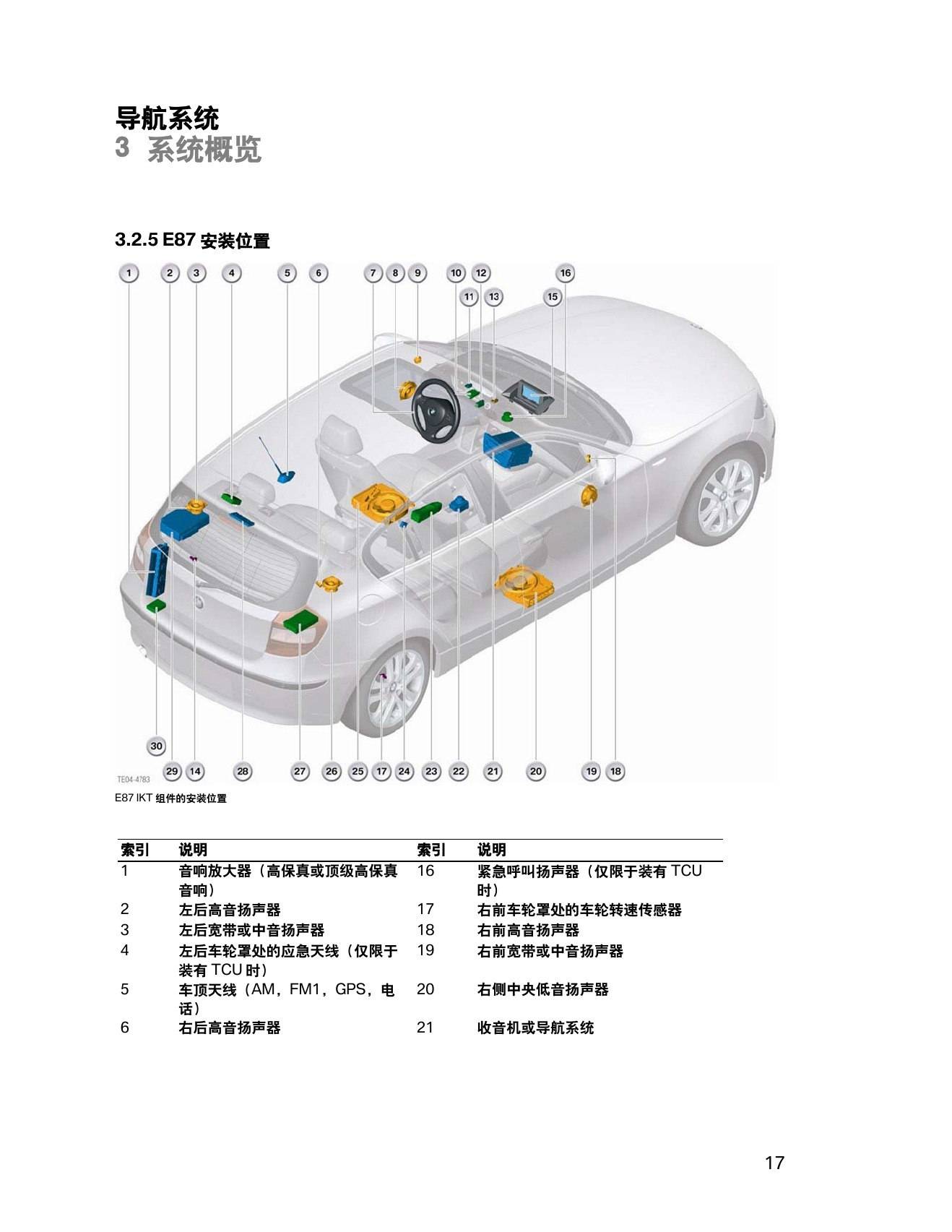

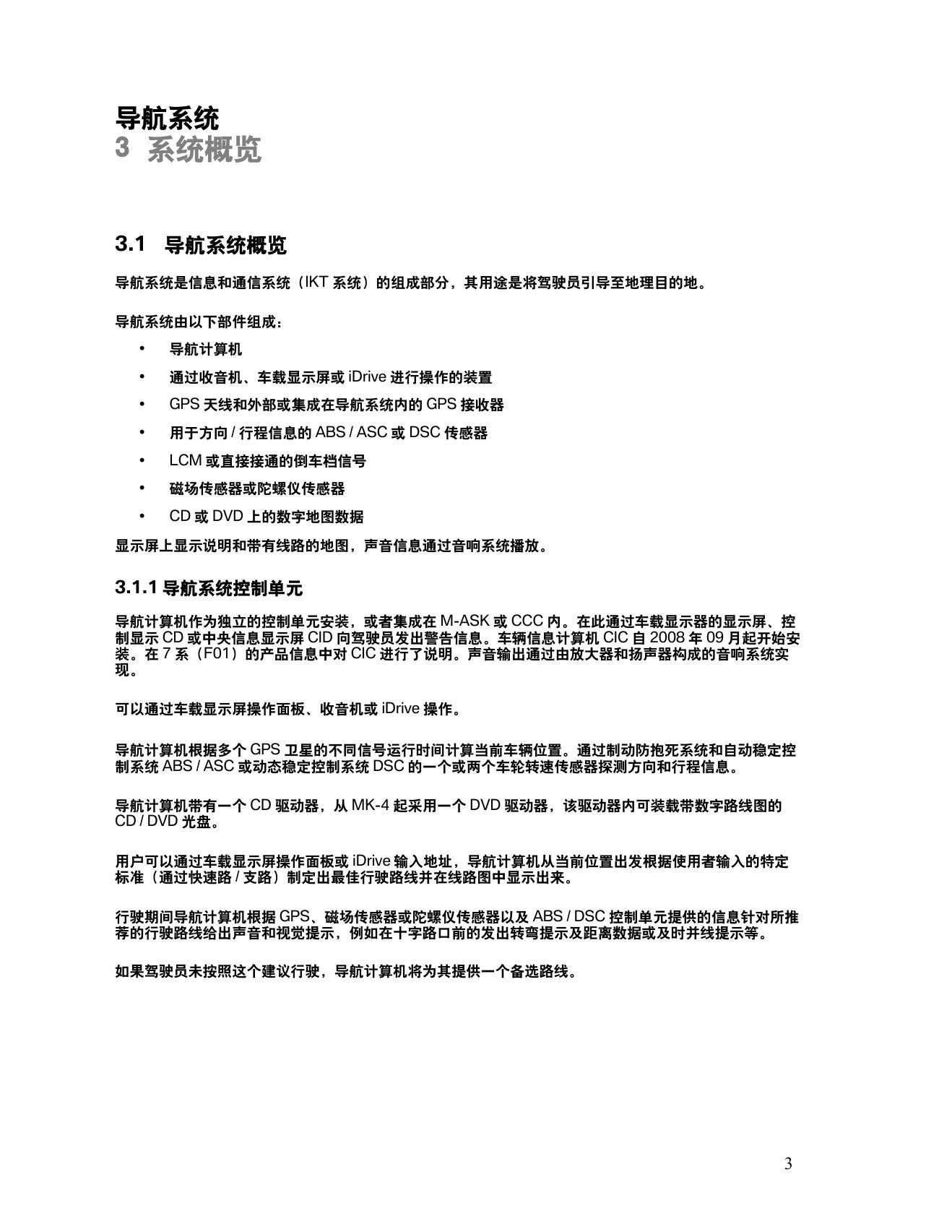

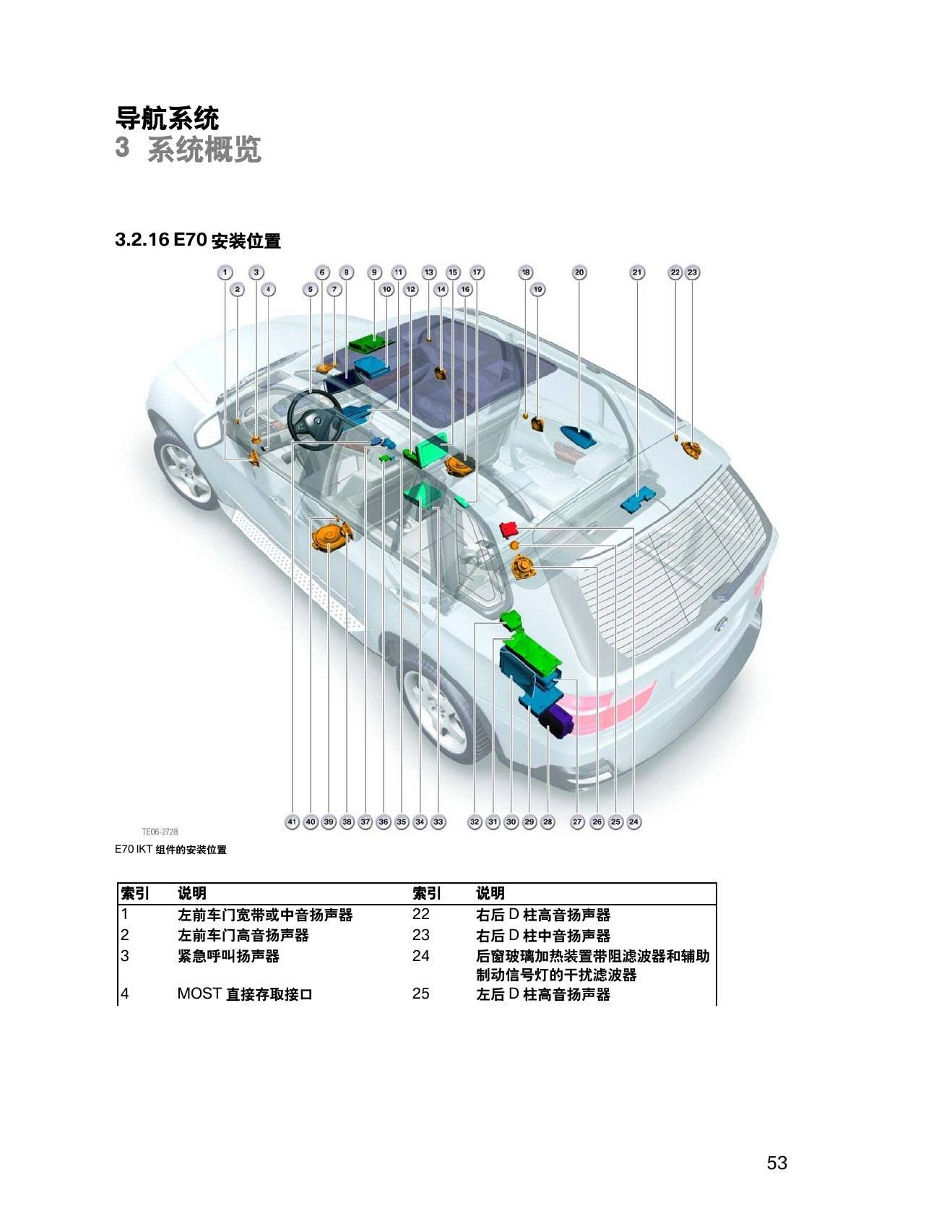

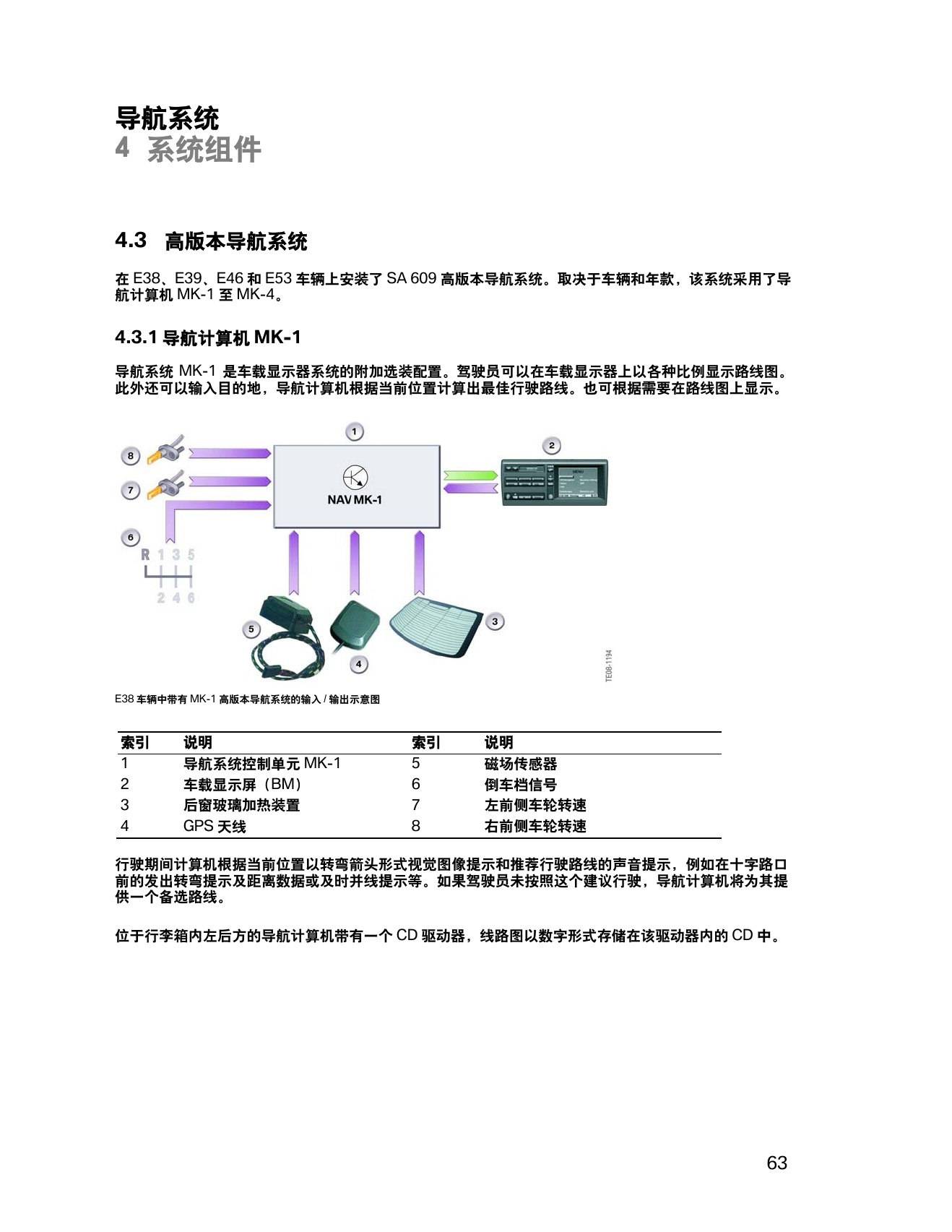

一、导航系统的组成

导航系统由导航主机或集成式主机、GPS天线、显示与操作部件、地图数据和车辆方向信号组成。不同车型的导航功能可能集成在独立计算机、CCC、CIC或后续主机中，诊断前必须确认实际配置。

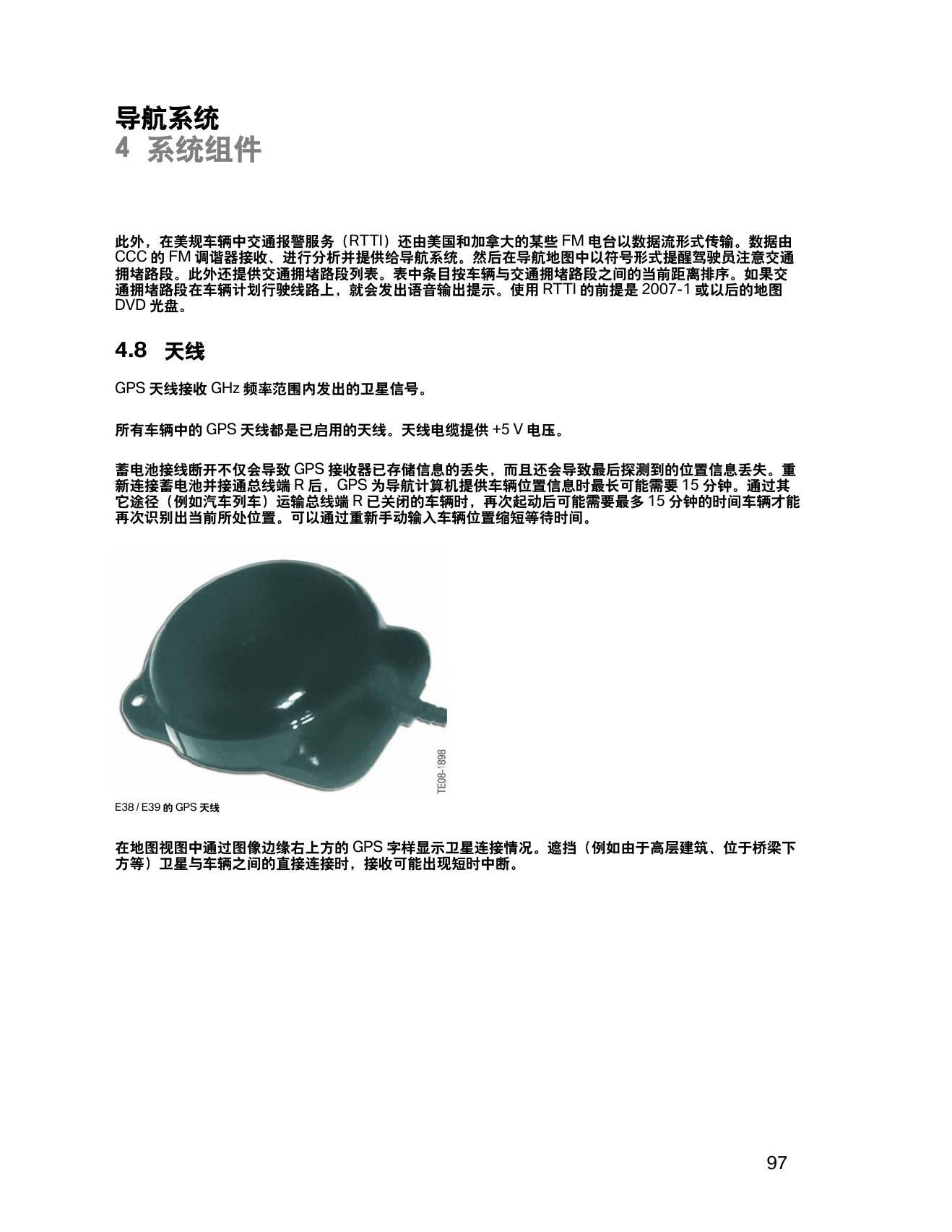

二、GPS与车辆方向信号

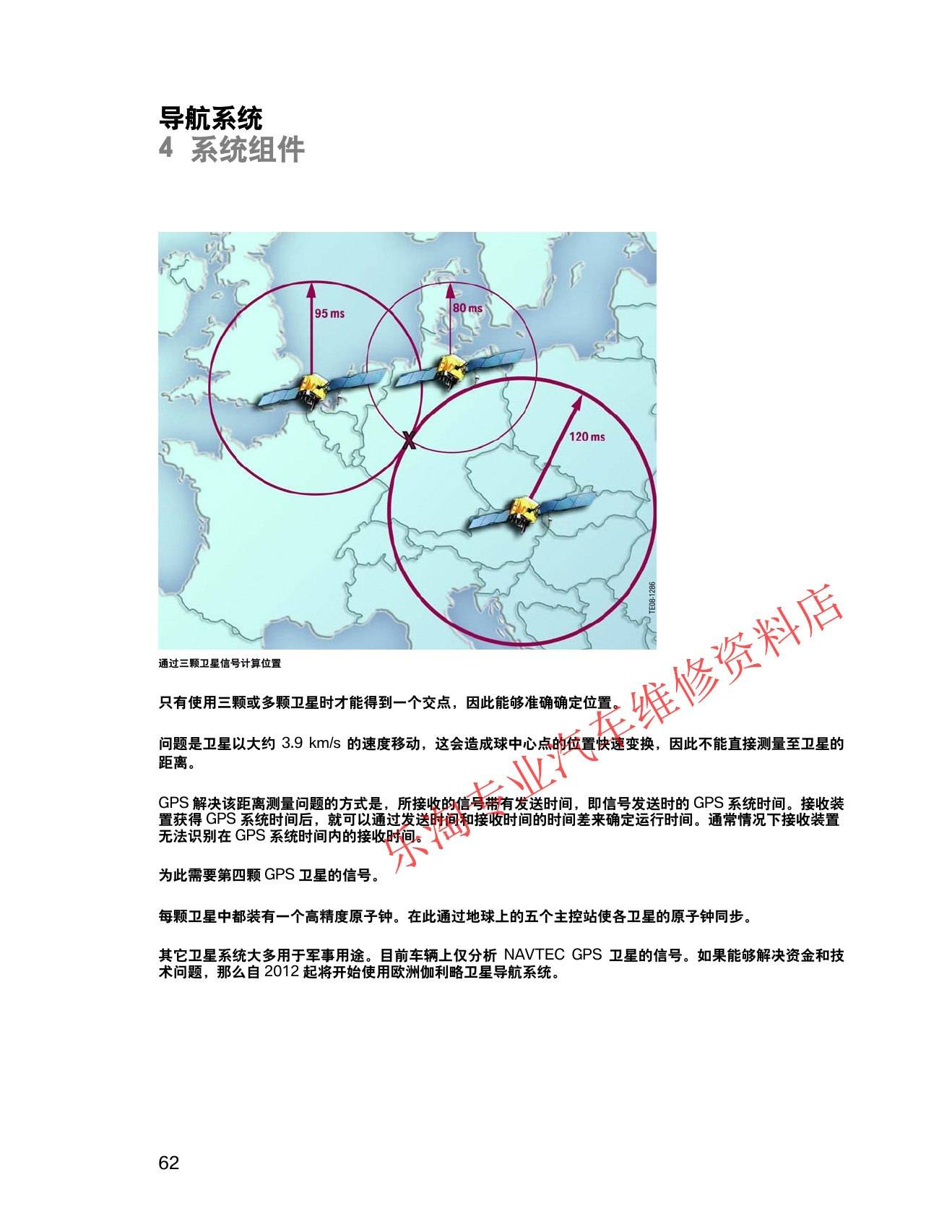

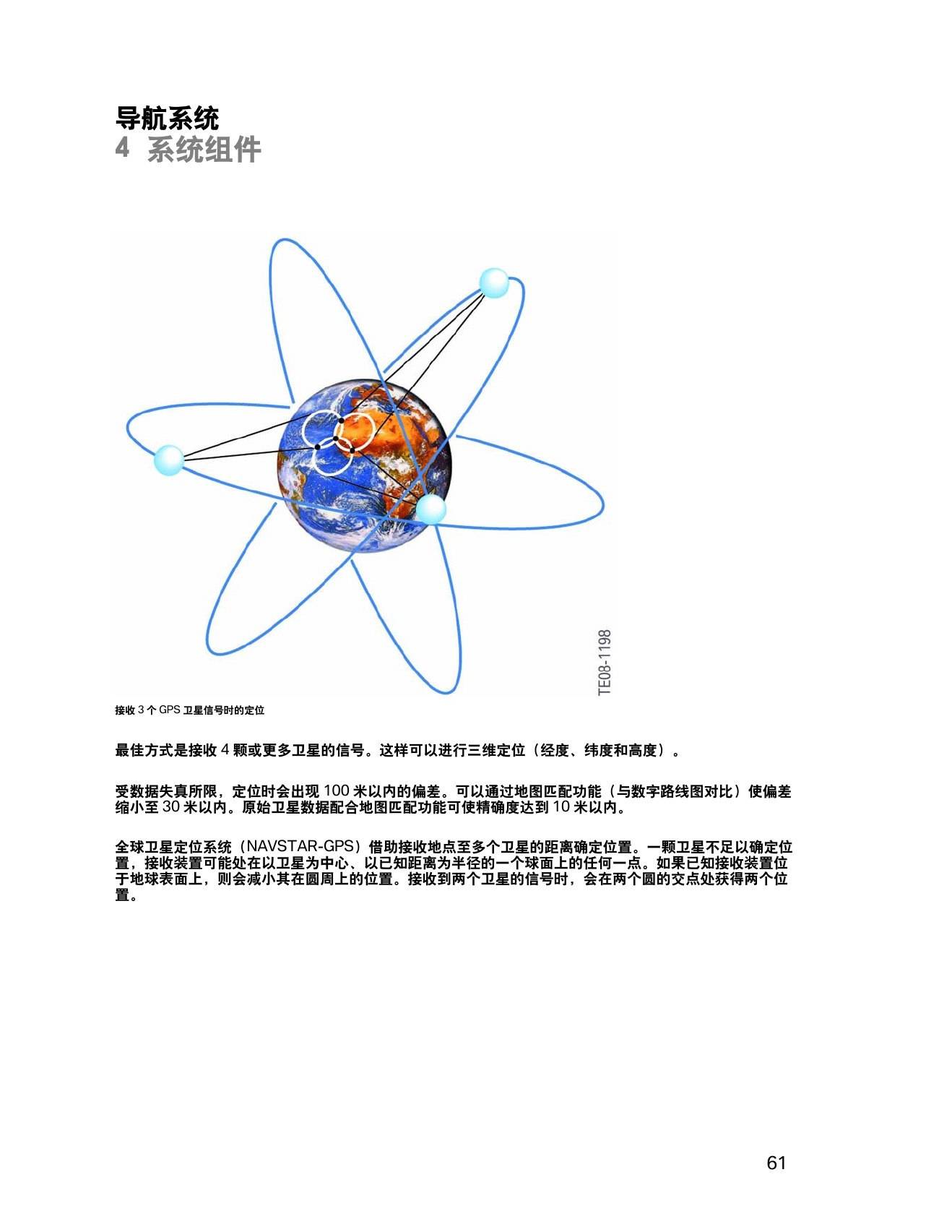

GPS提供车辆的绝对位置，车轮速度、转向或方向信号、陀螺仪等用于持续推算行驶方向和距离。在隧道或高楼遮挡环境中，系统会结合车辆信号进行航位推算。

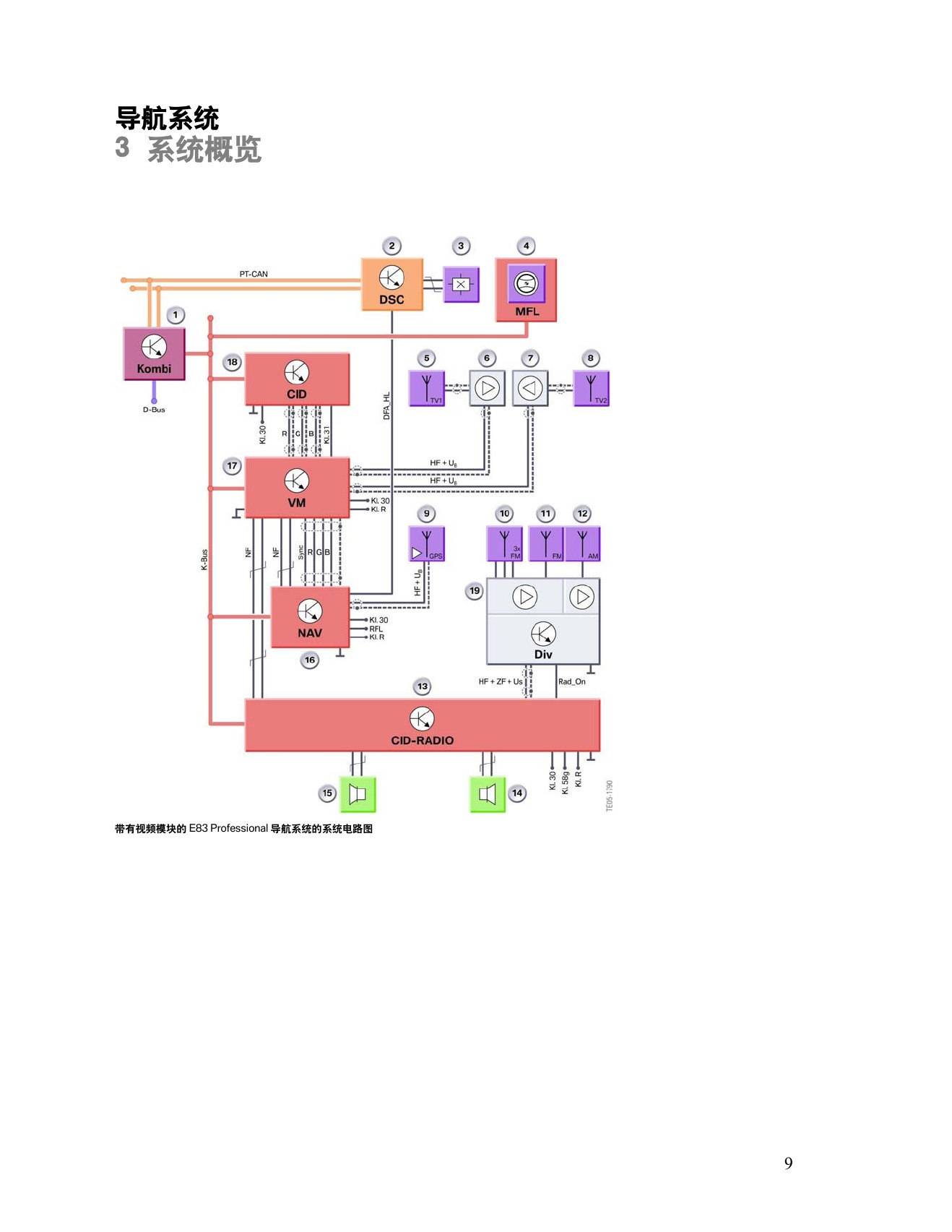

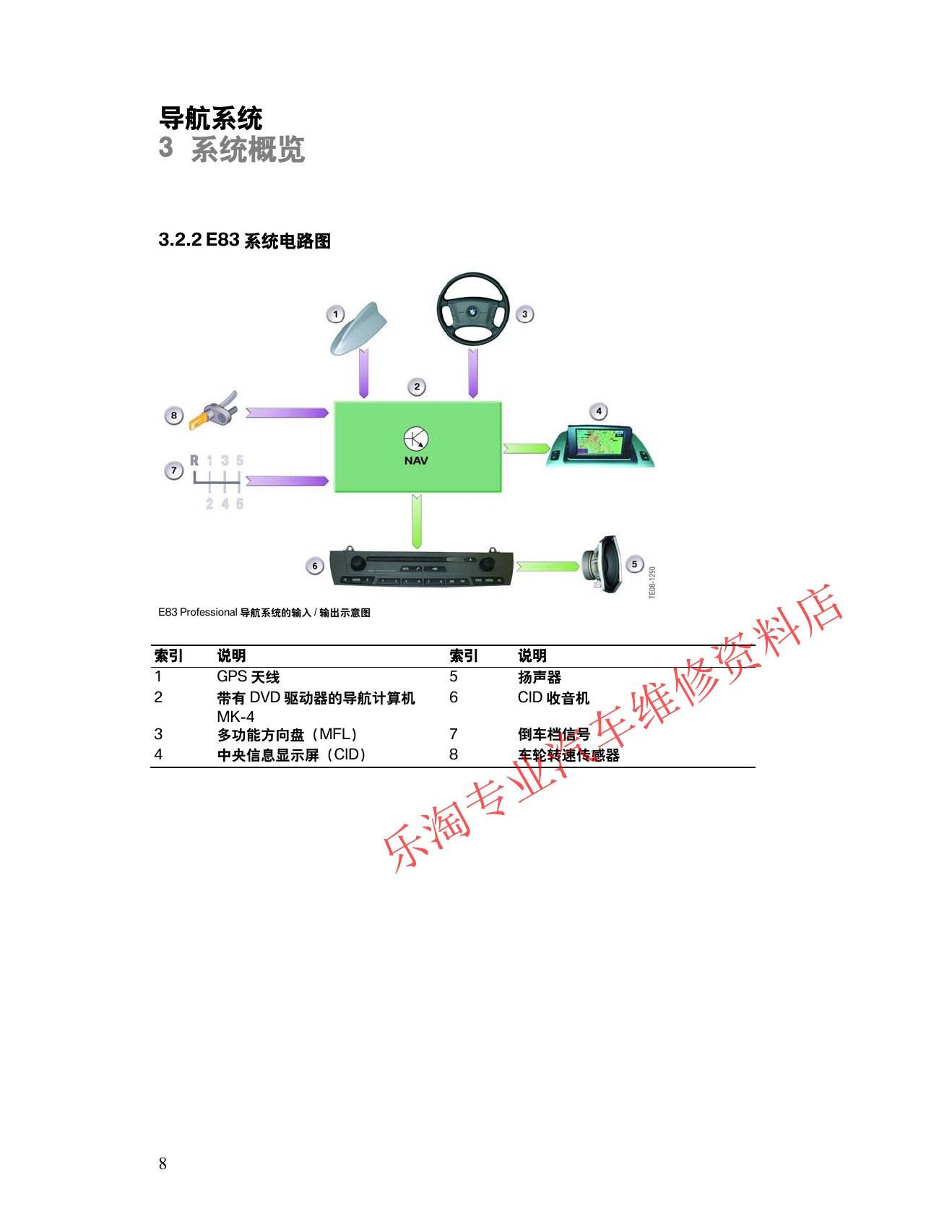

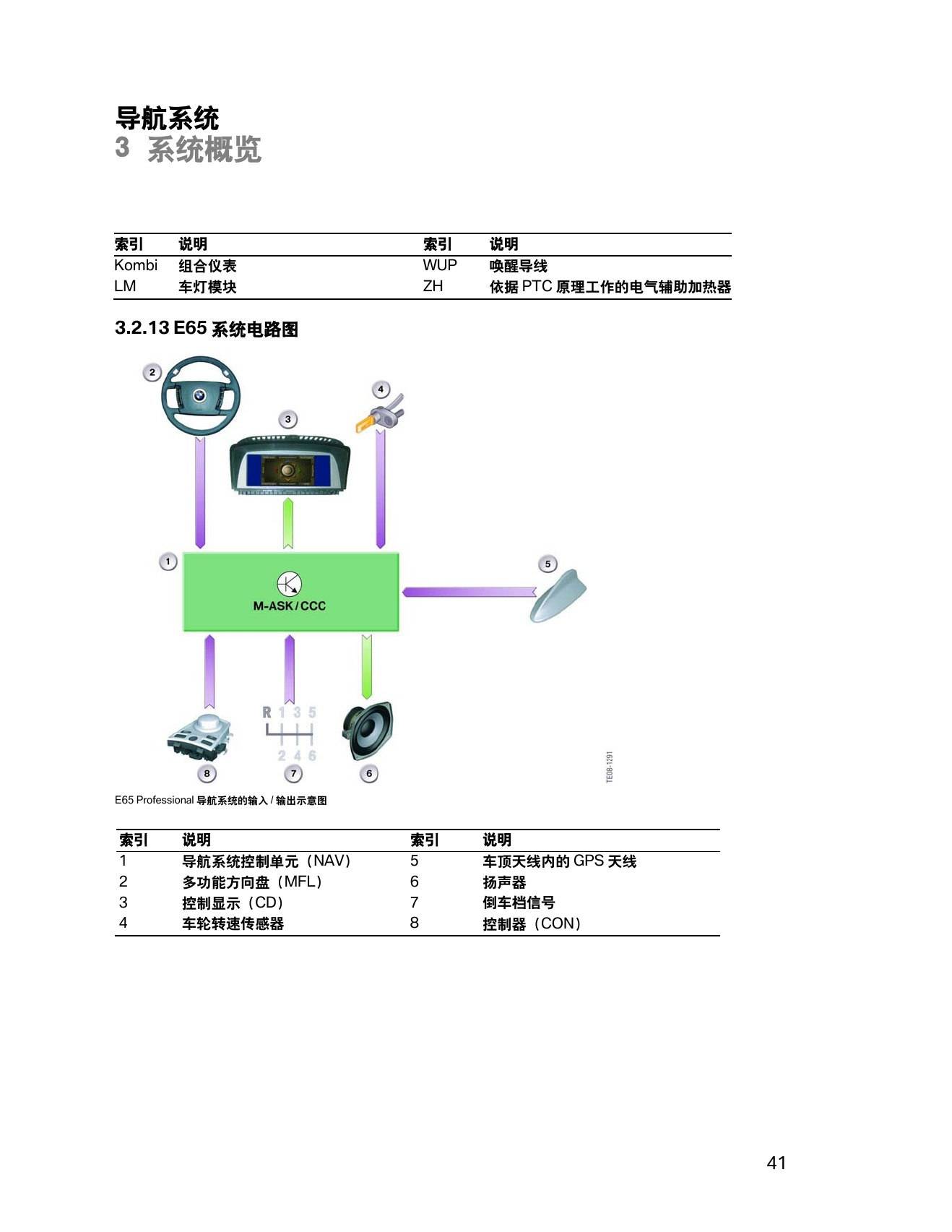

三、总线和系统电路

导航主机通过车载网络接收车速、倒车、时间、车辆状态等信息，并把引导内容发送至显示屏、组合仪表或语音系统。多个信号同时缺失时，应先检查网络、网关和共同供电。

四、地图数据与路径计算

导航地图包含道路属性、转向限制、兴趣点和交通相关信息。主机根据目的地、当前位置及路线选项计算路径；地图过旧、数据损坏或地区版本不匹配会造成道路缺失或引导异常。

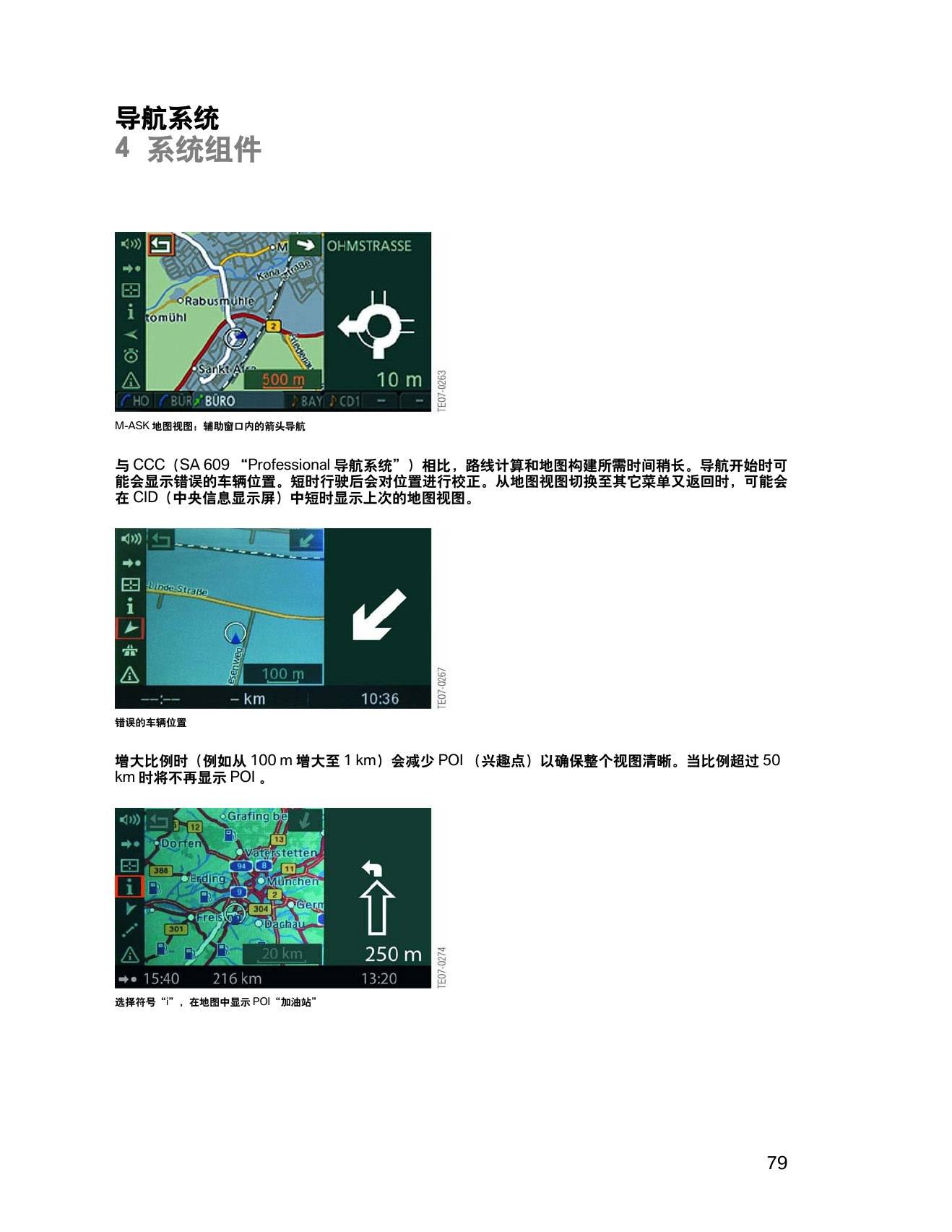

五、显示与路线引导

路线引导可以通过地图、箭头、距离提示和语音输出呈现。显示正常但定位漂移时应重点检查GPS和车辆方向信号；定位正确但不计算路线时则需检查地图数据及主机功能。

六、诊断顺序

先记录卫星数量、当前位置、方向信号和地图版本，再检查GPS天线及其线路、主机供电和网络状态。修复后应在开阔道路进行定位与路线引导测试，确认车辆方向和道路匹配。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
