2024+ 特斯拉 Model 3 高压母排连接器插头更换：直线拔出、2 个卡子与 T20 4 N·m

本篇处理的是充电口至高压电池母排的电池侧连接器，不是把整套母排当作一只普通插头拔插。英文原厂页为 Connector – Battery Side – Charge Port to HV Battery Busbar，关联的是 GB 母排拆装程序；其他市场版本应先核对对应零件及关联程序。

一、作业范围与安全前提

仅由完成所需高压认证或同等培训、具备设备和权限的技术人员施工。处理母排、高压线缆和连接件时持续穿戴至少 Class 0（1000 V）绝缘手套及皮革保护外手套、护目镜和电气绝缘安全鞋。每次使用前检查手套有效性并用认可的充气检测器检测，两只均须通过；任一只不通过则整副停用。按制造商及适用地区要求核对定期检测，不把某一地区的期限当作通用规则。本次主程序对中国大陆明确要求依照 GB/T 17622 每 6 个月测试手套，并遵守制造商失效日期；每次使用前的充气检查不能代替这项定期测试。

摘除首饰、清空口袋，矫正眼镜要固定可靠。必须完整执行低压断电和车辆高压禁用/验电，不能以关机或断低压代替高压安全确认。后续只要仍在操作母排或连接件，就保持所需高压防护。原厂视频只是概览，不能替代文字步骤与安全要求。视频主要示范台架分解，画面中的手套外观不作为高压防护选型依据。

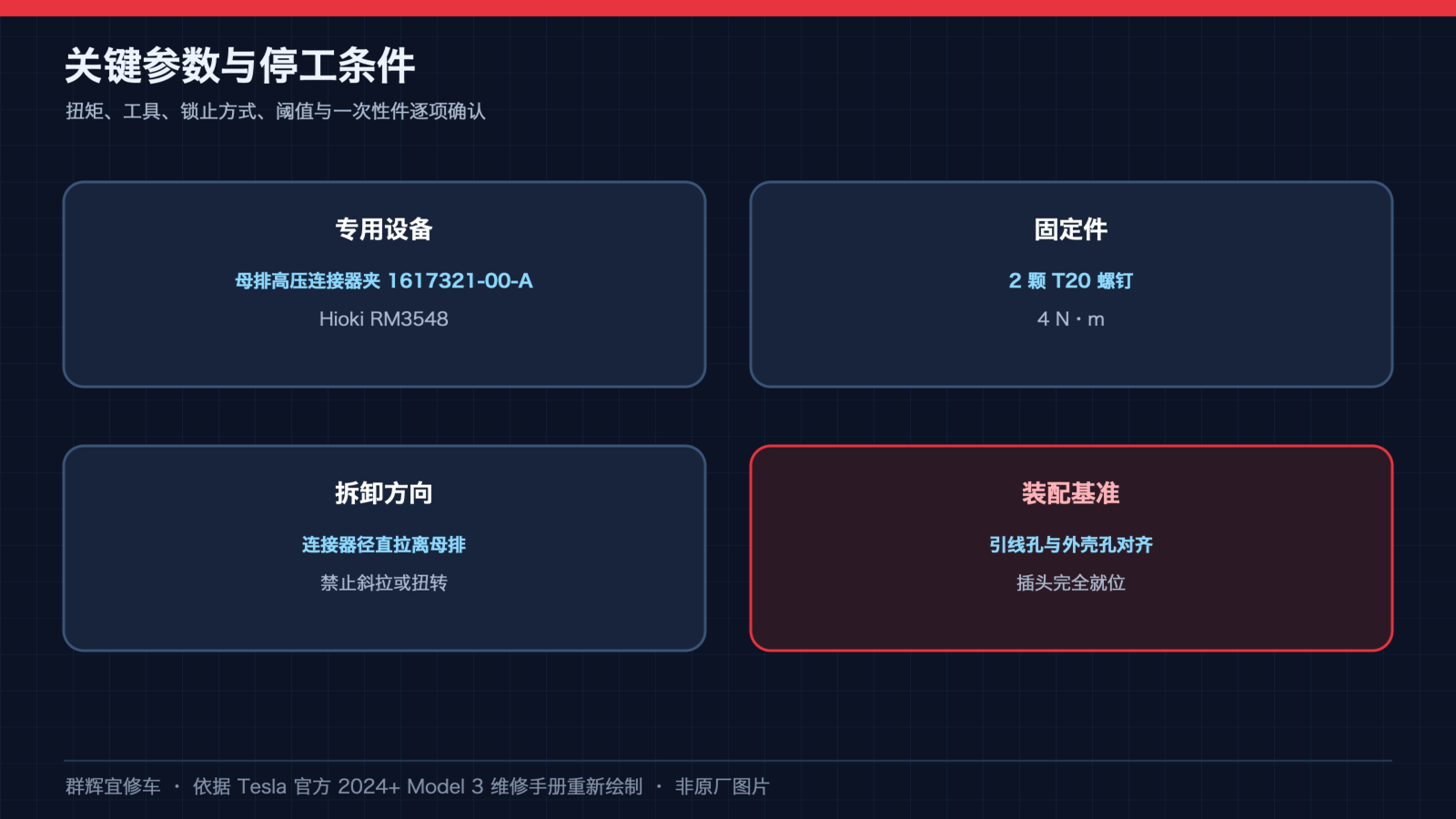

主程序列出的设备包括：Fluke 1587 绝缘万用表（1076921-00-A）、超薄测试探针（1130480-02-A）、母排高压连接器夹（1617321-00-A）、Hioki RM 3548（1076927-00-A）及 Hioki 9461 探针（1076928-00-A）。仪器和探针应以实际执行的最新关联程序及地区要求为准。

二、先完成母排总成拆卸

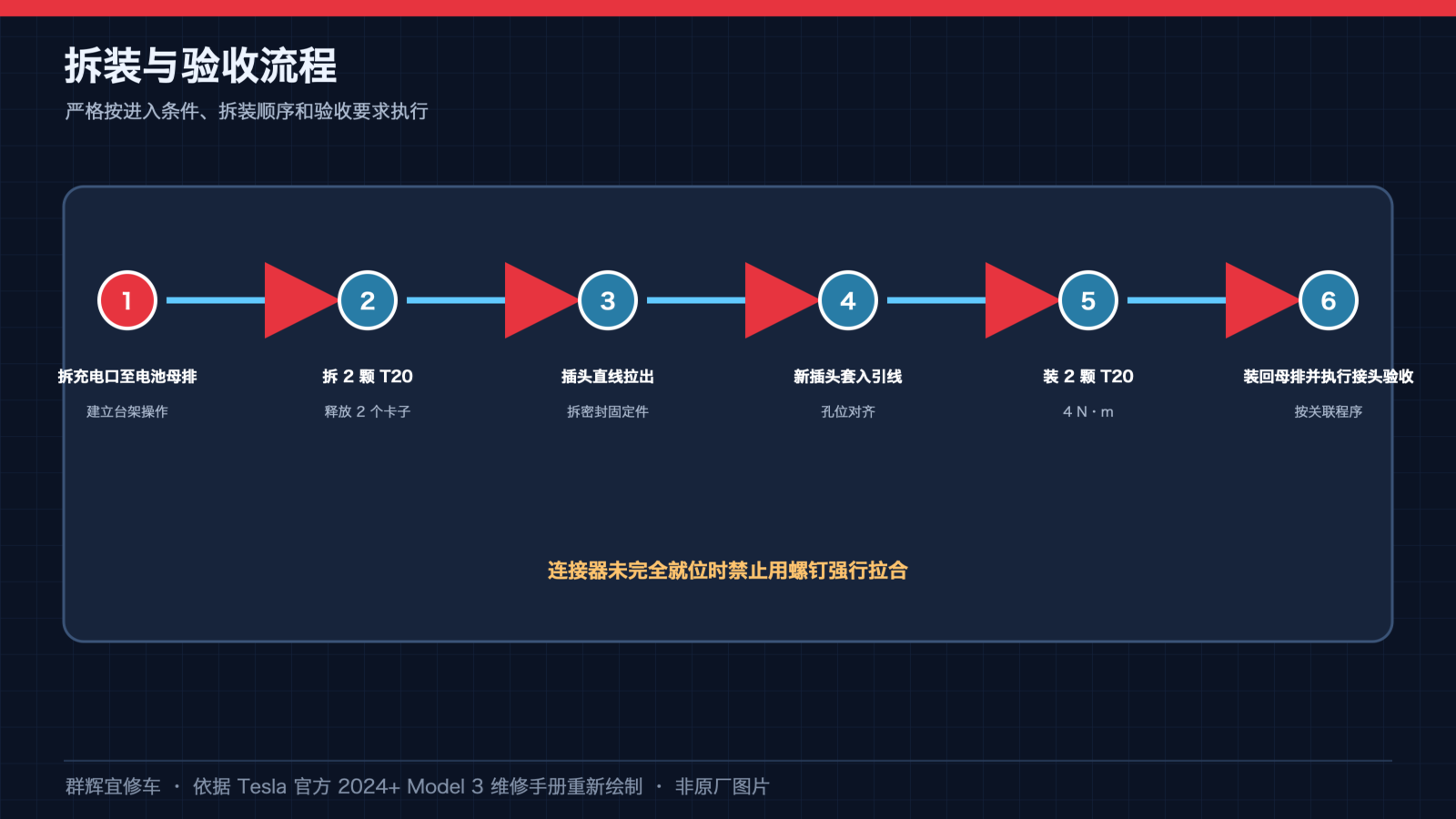

主程序第一步是按 充电口至高压电池母排（GB）拆装程序把母排总成拆下，再进行本篇连接器分解，不是在未隔离的车上直接松两颗螺钉。

关联程序包括：开门、降窗及打开后备箱；低压断电；拆第二排座垫并完成高压禁用；拆左侧座垫边缘支架和相关后备箱饰件；断开直流逻辑接头，拆安全盖、充电口侧固定螺母和 6 个交流线束夹；打开电池仓母排访问盖并释放母排连接。按程序调整左后靠背及保护位置，由助手配合从后备箱取出母排，避免与车身线束干涉。各紧固件、验电位置和访问盖操作仍须按关联原厂图文执行。

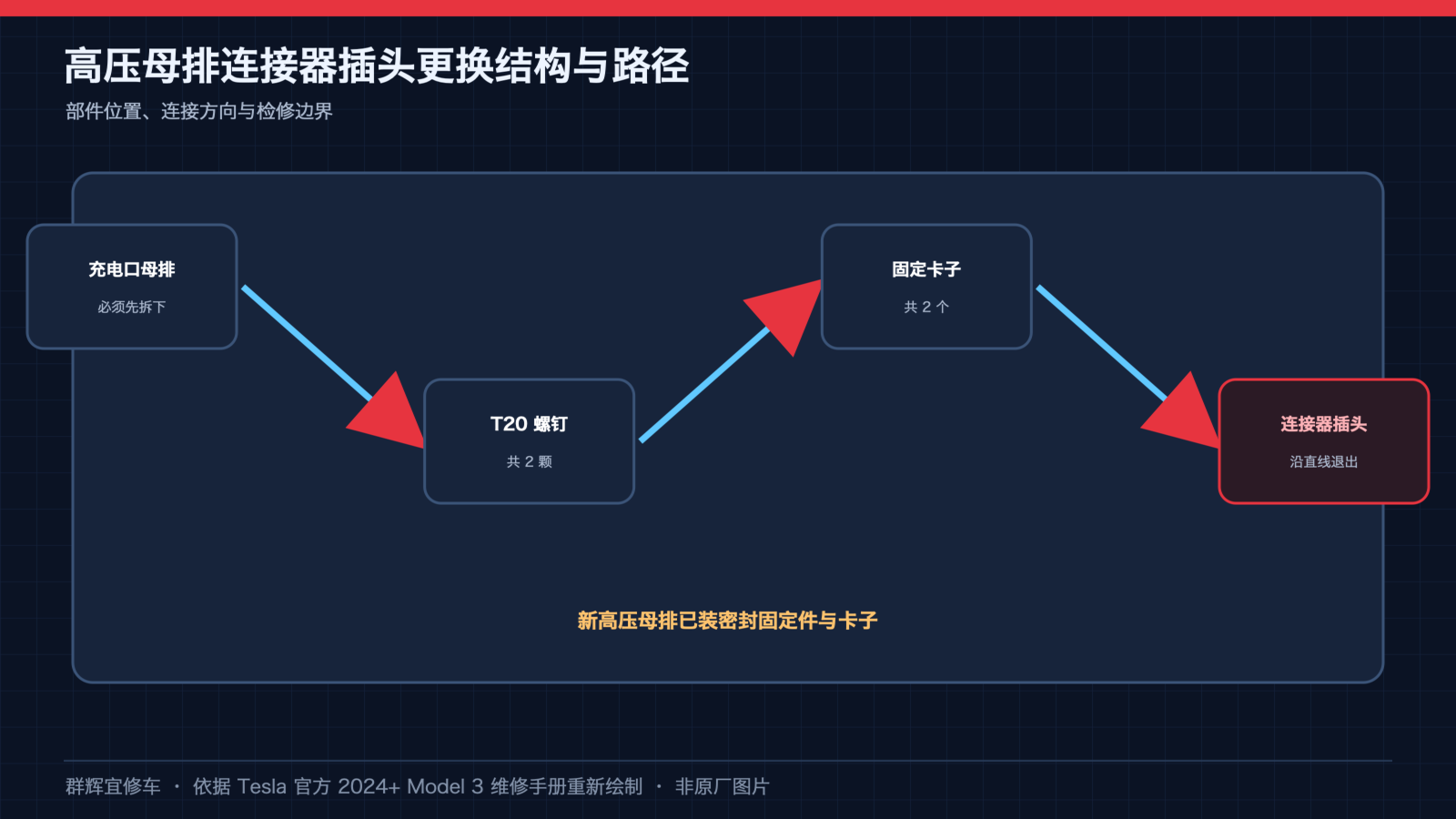

三、两颗 T20 螺钉：这里只是 4 N·m

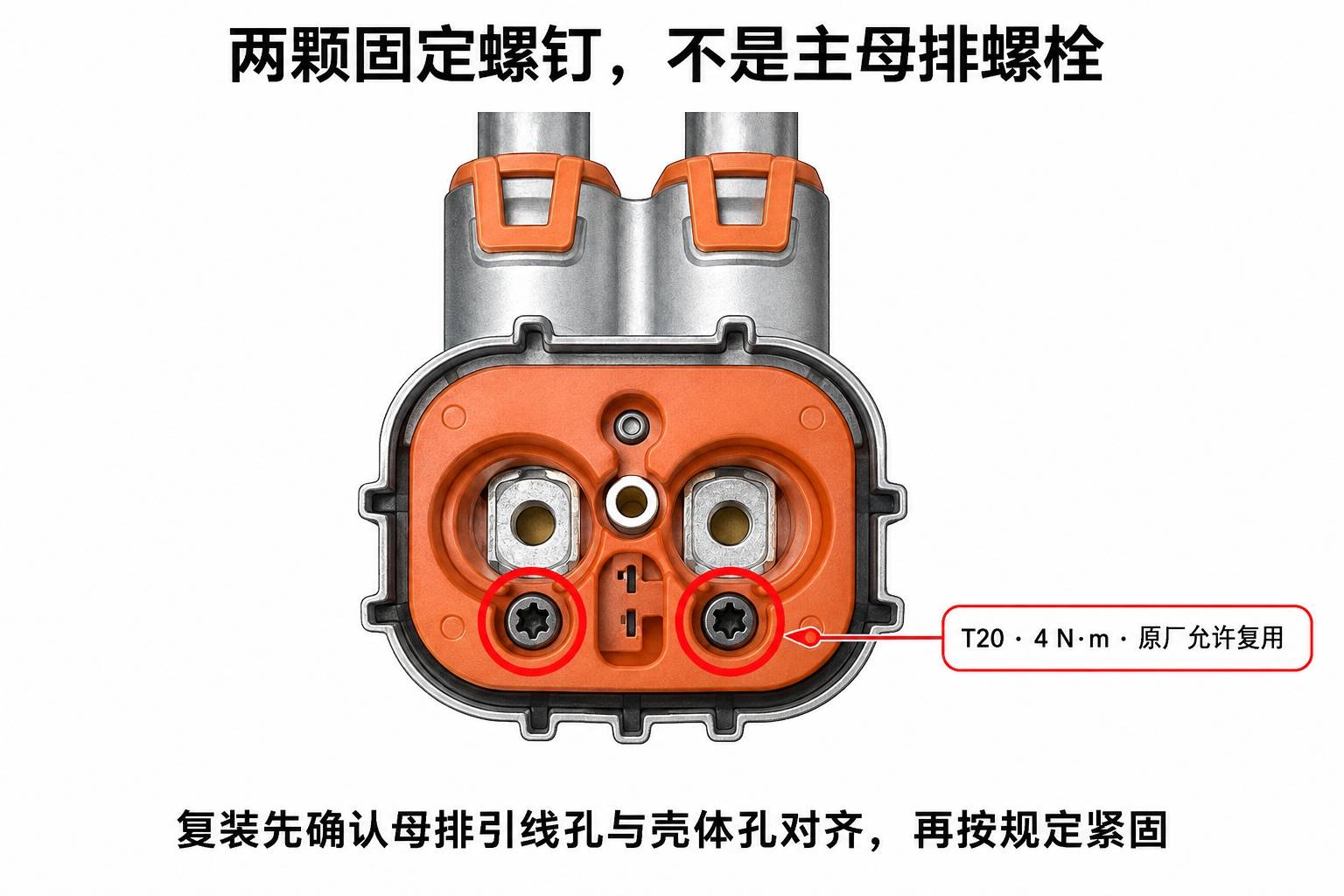

拆下固定母排引线与连接器的 2 颗螺钉。原厂推荐 T20 套筒、4 英寸加长件及棘轮/扭矩扳手；复装扭矩为每颗 4 N·m，表格注明允许复用。不要误用母排端子连接的 9 N·m。

四、释放卡子后直线分离

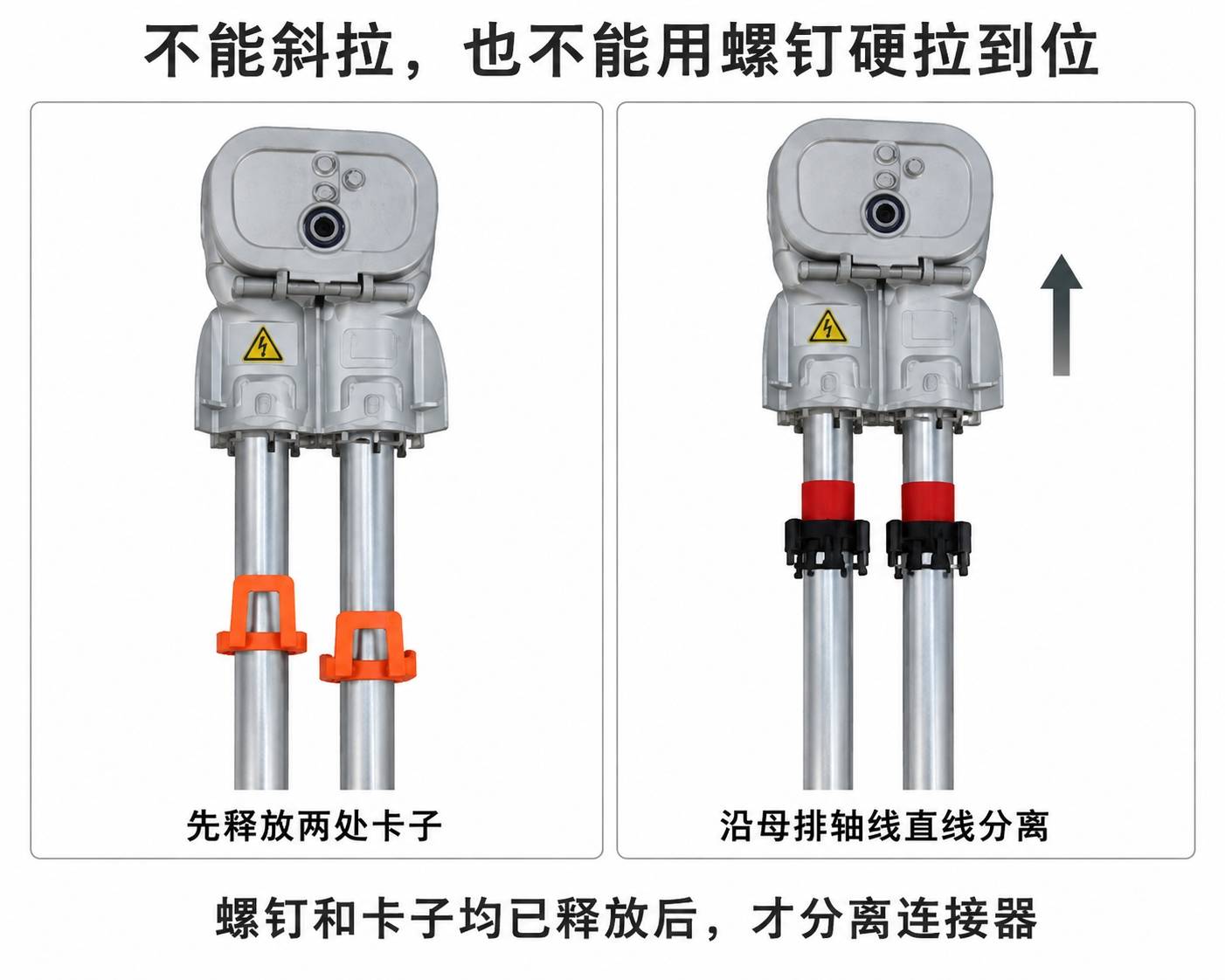

释放连接母排引线与高压连接器的 2 处卡子，再将连接器沿母排方向直线拉离。原厂特别说明：斜着拉时，引线不能顺利与连接器分离。不要用侧向撬动替代正确释放，也不要弯折母排来凑角度。

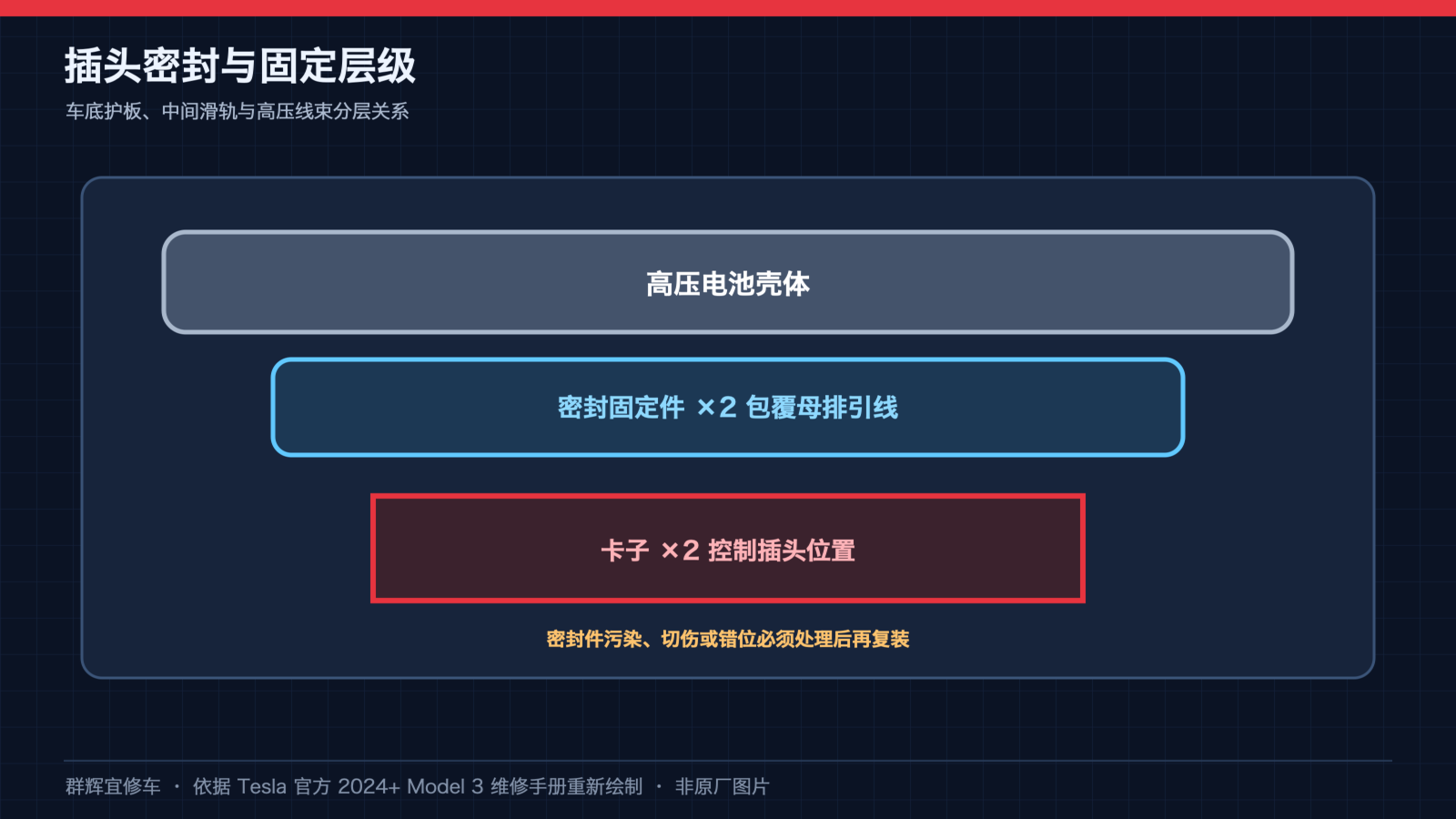

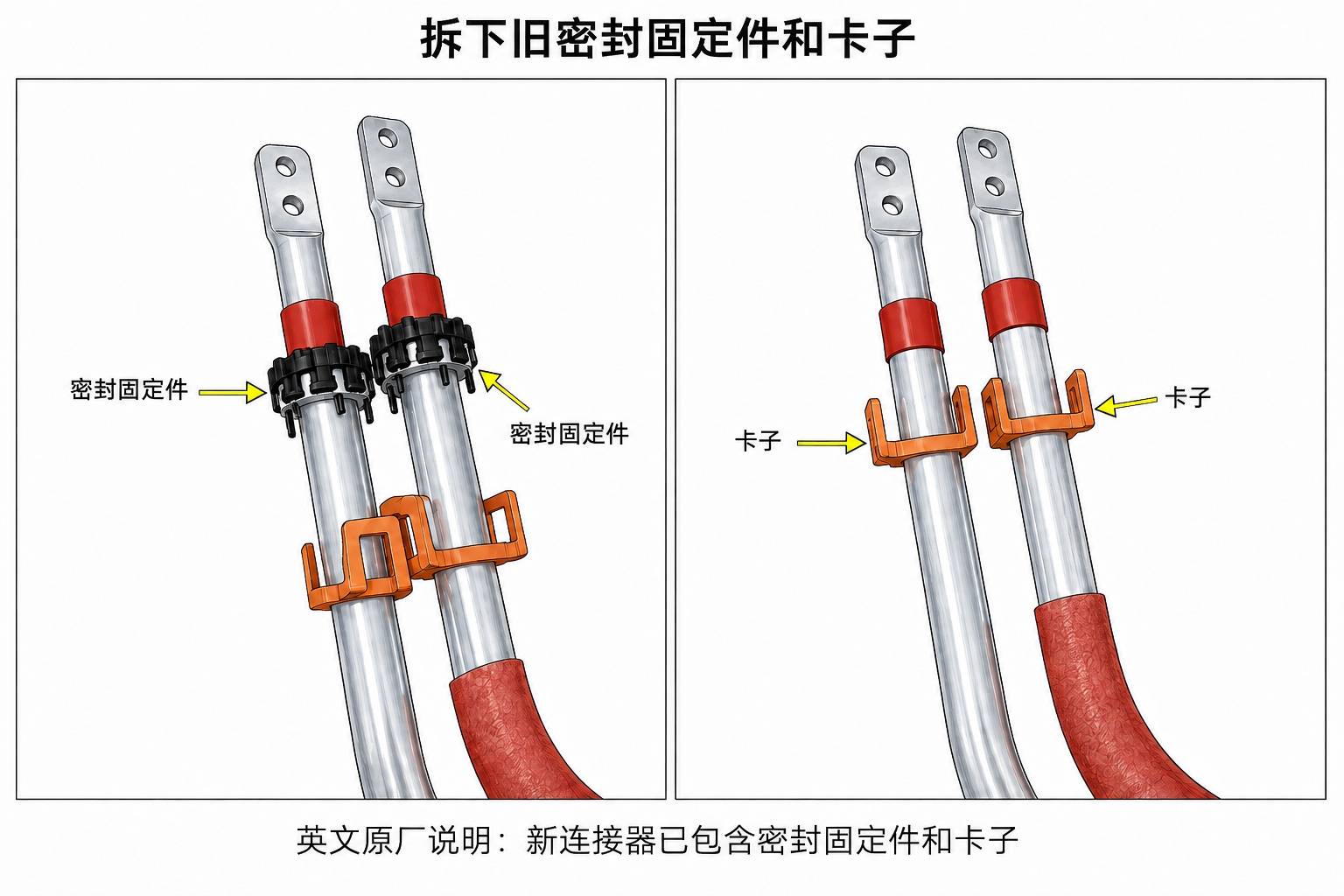

随后从母排总成拆下 2 个连接器密封固定件和卡子。注意中英文差异：中文版写作“新的高压母排上已装有……”，同版英文明确说新的高压母排连接器已包含密封固定件和卡子。本篇按英文部件含义说明，收件时仍须核对实际连接器包装和配置，不能把旧固定件或卡子遗漏在母排上。

五、新连接器就位与固定

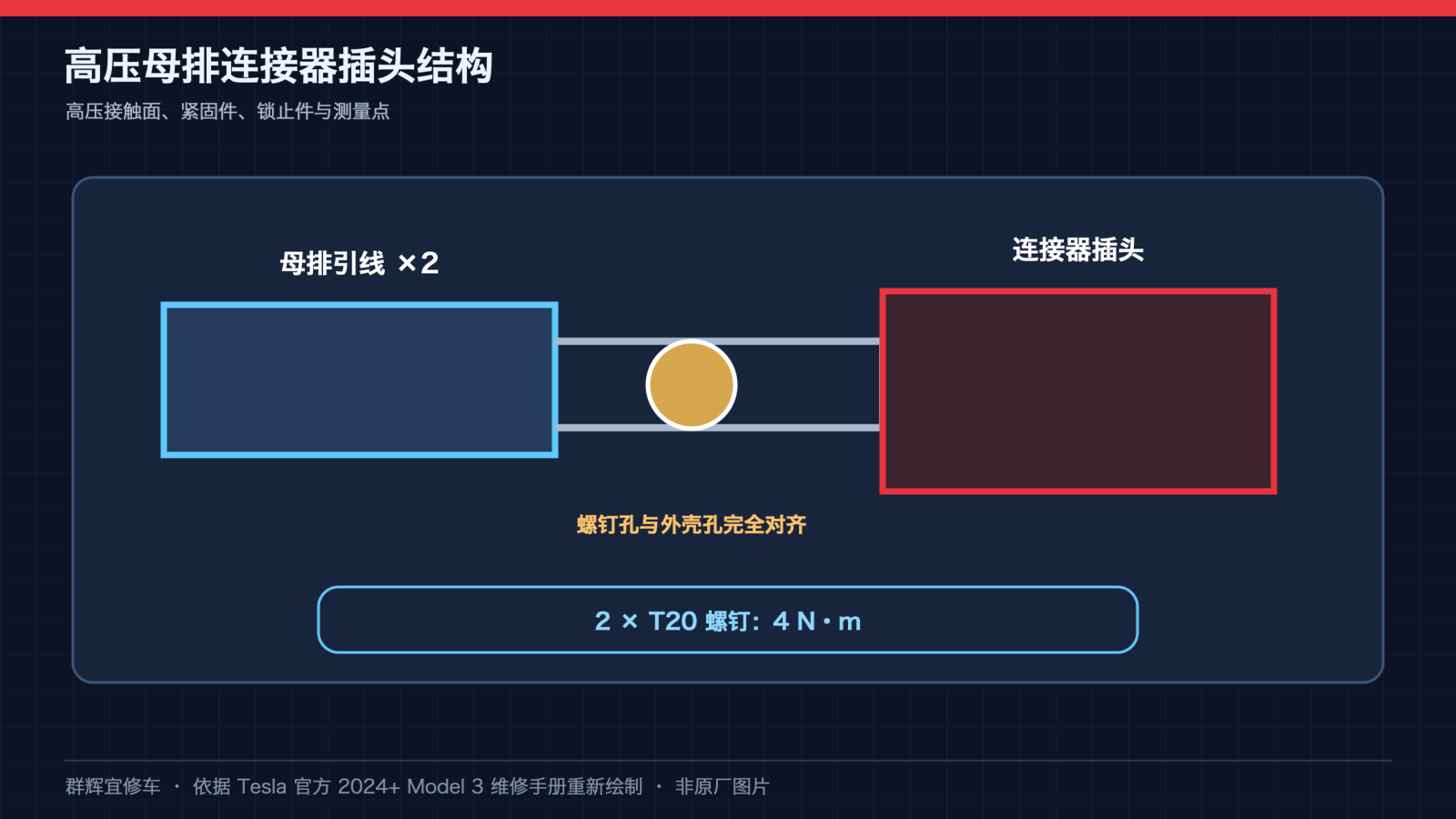

将新连接器安装到两根母排引线上，确认密封固定件和卡子按新件结构正确就位，没有重复装入旧件。主程序以引线螺钉孔和壳体螺钉孔对齐作为完全就位的判断。

连接器是否到位，要看母排引线孔与壳体螺钉孔是否对齐，不能靠拧螺钉强行拉合。

确认对齐后装回两颗螺钉，使用 T20 工具按每颗 4 N·m 紧固。若对位需要异常大的力，先检查锁止件、密封件及母排状态，不强行紧固。本文不补造主程序未指定的润滑剂、密封件尺寸或额外扭矩。

六、总成装回后，还需完成母排接头验收

连接器分解段结束后，完整返回 GB 母排安装程序，不是拧好两颗 T20 螺钉就完成交车。以下是该关联程序的关键验收点摘要，不能替代原厂规定的接触面、探针位置及全部复装步骤：

1. 由助手配合穿过车身线束放回母排，避免弯曲；清洁电池仓高压接口接触面并按程序等待 IPA 干燥 1 分钟，按指定位置和用量涂 Penetrox A-13。对齐导向部位后装入，不强行压弯母排。
2. 电池仓端两颗母排螺栓按 9 N·m 紧固。Hioki 仪表先调零，分别测两根母排引线到对应高压接口螺栓头的阻值：50–195 μΩ。过高按原厂拆检、清洁、复装后重测；低于 50 μΩ 先重新放置探针，按程序连续 4 次仍低于下限才可接受。
3. 通过后关闭母排访问盖，其螺栓为 9 N·m；恢复 6 个交流线束固定夹。
4. 充电口端清洁接触面并等 IPA 干燥 1 分钟。原厂要求对充电口母排螺柱做 2 N·m 扭矩检查，并按指定用量涂 Penetrox A-13；安装新充电口总成时，按程序分别跳过该螺柱检查和已预涂导电接合剂的加涂步骤。不能自行扩大“跳过”的范围。
5. 充电口端两颗母排螺母按 9 N·m 紧固。Hioki 先调零，分别测两根引线到对应螺柱的阻值：50–270 μΩ。上限不是电池仓端的 195 μΩ；过高返工重测，低于 50 μΩ 按同样的重新布置探针及连续 4 次复测规则处理。
6. 按本篇所链接的 GB 母排程序装回安全盖并确认两锁片接合（不要套用其他版本盖体的卡扣数量），接回直流逻辑接头并锁好白色锁片；按关联程序装回后备箱饰件、支架、第二排座垫，恢复低压电源、座椅及车窗位置，关闭车门和后备箱。

完工至少记录两颗连接器螺钉的 4 N·m、卡子及密封固定件状态、母排总成相关紧固件、两端各两路电阻实测值，以及原厂要求的复装检查。不要把这里的微欧接触电阻与兆欧绝缘电阻混写。

资料来源与说明

依据 Tesla 电池侧母排连接器程序中英文页面及补充视频，并核对所链接的 GB 母排拆装程序（均为 2026-08-09）整理。全文与原厂九幅静态图及补充视频核对日期 2026-09-12。连接器校正代码 4450010062，FRT 1.02；除非原厂明确要求，不叠加关联工时代码。

配图说明：三幅图参考原厂螺钉位置、分离状态、密封固定件与卡子图片重绘，非原厂图片。探针接触位置须看对应原厂测量图，不能由这些结构图推测。
