2024+ 特斯拉 Model 3 IEC 三相交流充电线束更换：红锁片、黑连杆与 6 个固定夹

本文依据 2024+ Model 3 三相交流充电电缆套件程序整理。英文标题注明 3 Phase / EU，中文版标为 IEC；不能据此套用国标或 NACS 的不同线束。作业涉及高压接口，须由完成所需认证或同等培训、具备工具和权限的技术人员执行。

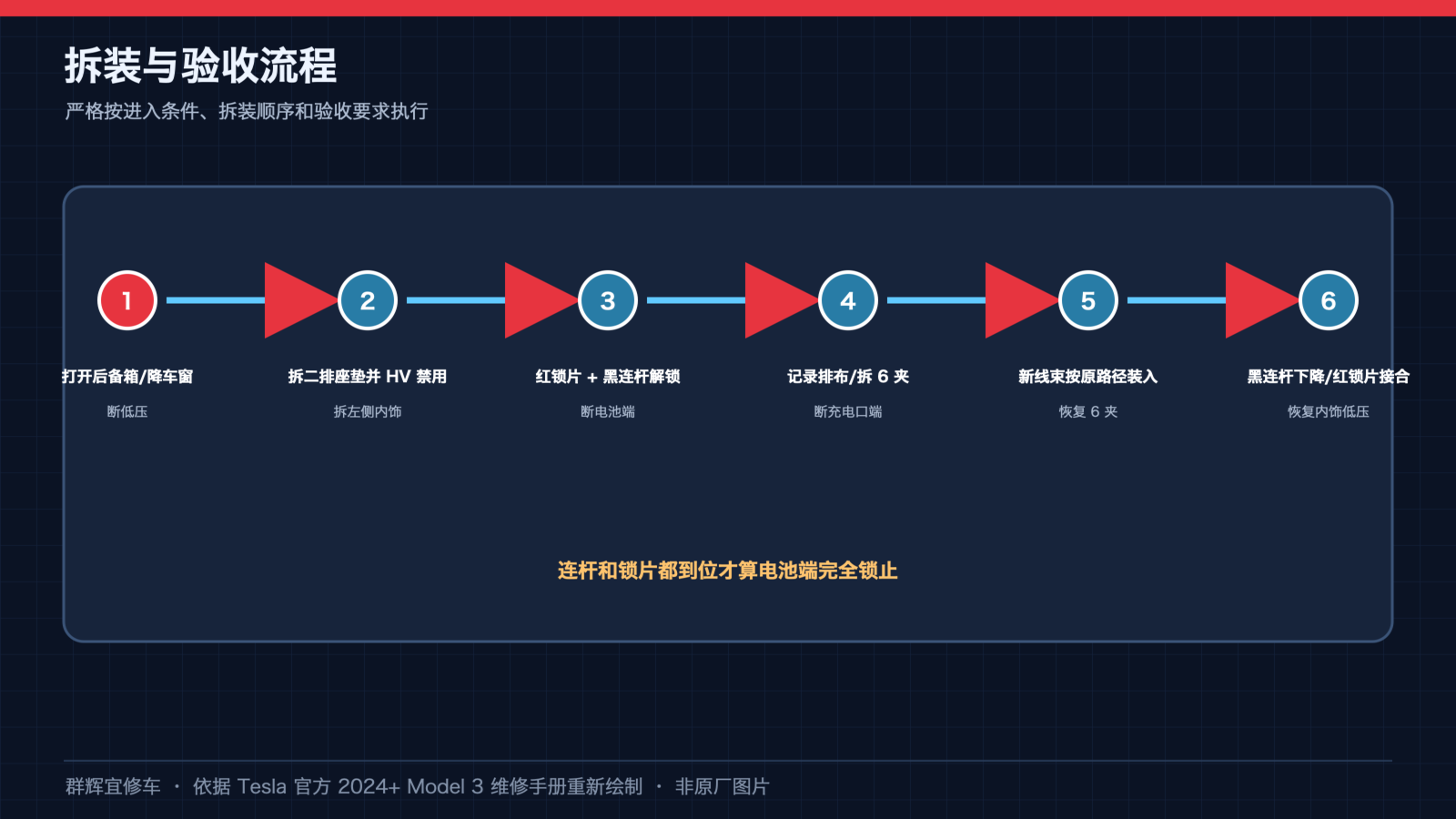

一、先完成断电与高压禁用

处理高压线缆、母排及连接件期间，按原厂要求持续穿戴至少 Class 0（1000 V）高压绝缘手套、皮革保护外手套、护目镜及电气绝缘安全鞋。施工前用认可的手套充气检测器检查两只手套；任一只不合格则整副停用。核对有效期和适用地区的检查要求，不能只凭外观认定合格。摘除首饰、清空口袋；需要矫正眼镜时确保固定不掉落。

1. 打开后备箱、四个车门并降下车窗，按关联程序拆下前舱后部饰板。
2. 按 低压电源断开与连接程序断开低压电源，再拆下第二排下部座垫。低压断电并不自动证明高压端无电。关联程序要求先拔充电线，关闭空调并等待至少 30 秒，断低压前至少 1 分钟不得再动窗；按顺序先断低压电池连接器、后断 First Responder Loop，再等待 2 分钟。不要因主程序已打开车窗而遗漏等待要求。
3. 完整执行 车辆高压禁用及验电程序，确认合格后才进入本篇接口操作。遵循该程序规定的仪器自检、测量位置与顺序；不能用关机、指示灯熄灭或本篇配图代替验电。

本次所链接的高压禁用页面已更新至 2026-08-28，要求每次断开高压连接器时检查连接器两侧是否存在高压，并遵守当地对验电仪器的要求。无法证明安全、测量异常或工具故障时停止作业，按原厂升级处理，不继续拆接口。该高压禁用程序对低压辅助电池的仪表可靠性检查区间是 13–16 V，不可套用充电口验电程序的 14–18 V。高压测量按规定次序核对 B+ 对地、B− 对地、B+ 对 B−，任一读数达到 10 V 即进入失败分支；实际测点须看对应原厂图。作业区需备电气安全救援钩，按当地要求使用验电设备。

二、获得线束访问空间

按各自的关联拆装程序，依次拆下第二排左侧侧垫、后备箱负重底板、后备箱门槛饰板、左侧负重底板支架、后备箱饰件及左侧后备箱侧饰板。不要遗漏遮挡线束的饰件，也不靠强拉线束替代拆出访问空间。

三、高压电池仓端：红锁片与黑连杆

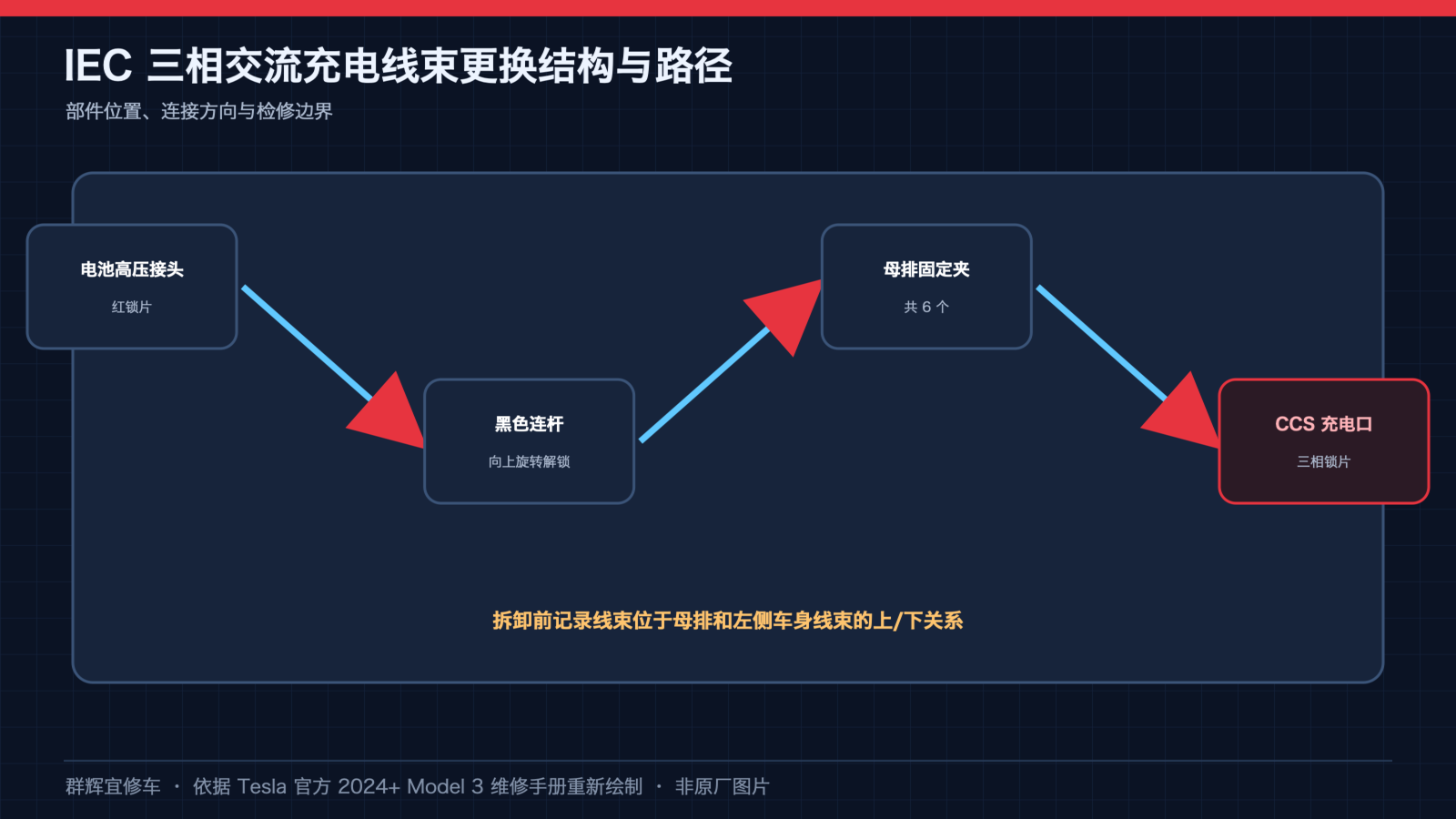

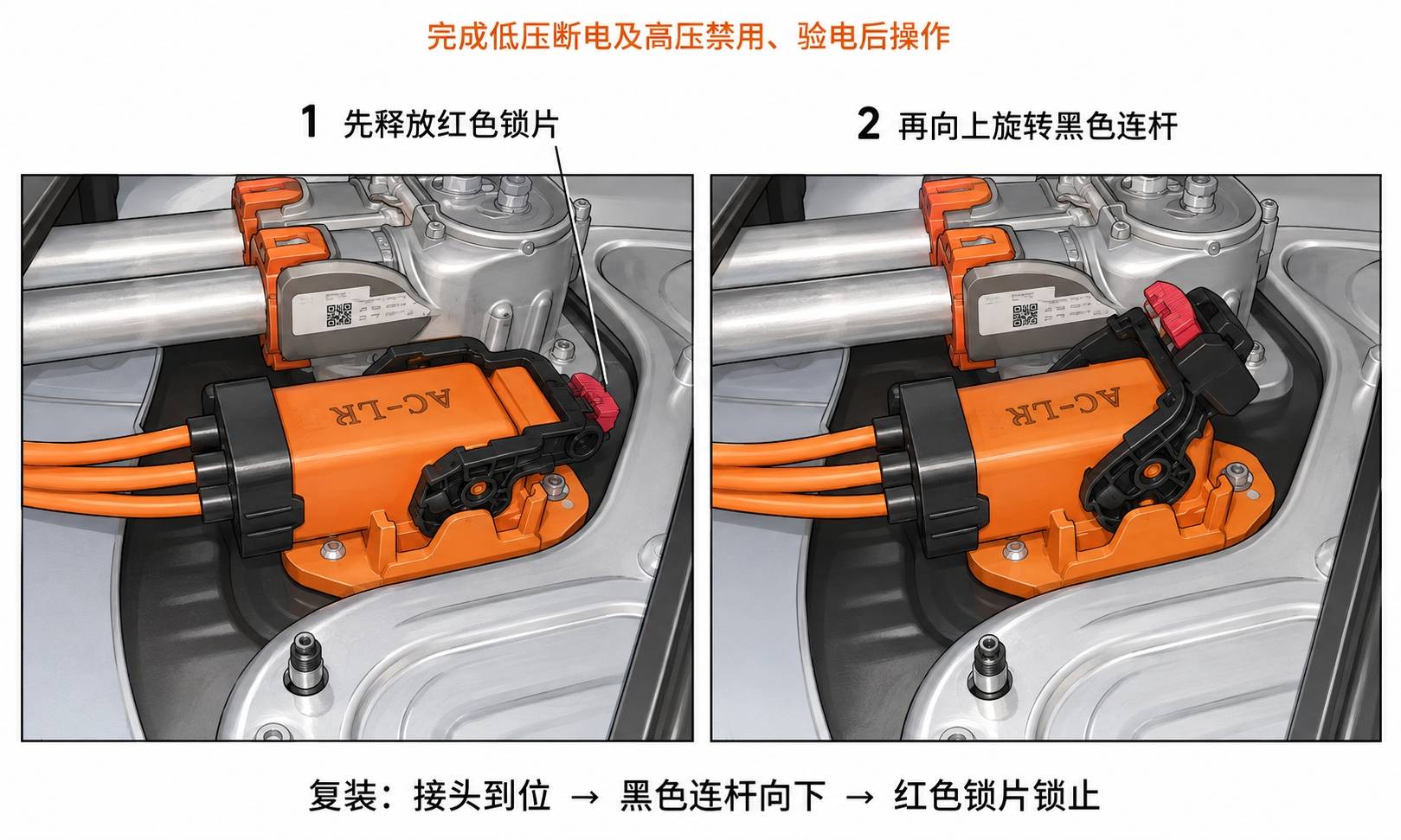

在已完成安全隔离的前提下，先释放交流接口的红色锁片，再将黑色连杆向上旋转，最后断开交流电缆与高压电池仓高压接口。红色锁片是锁止件，黑色连杆才是此处需要旋转的部件。

四、记录走向，释放六个固定夹

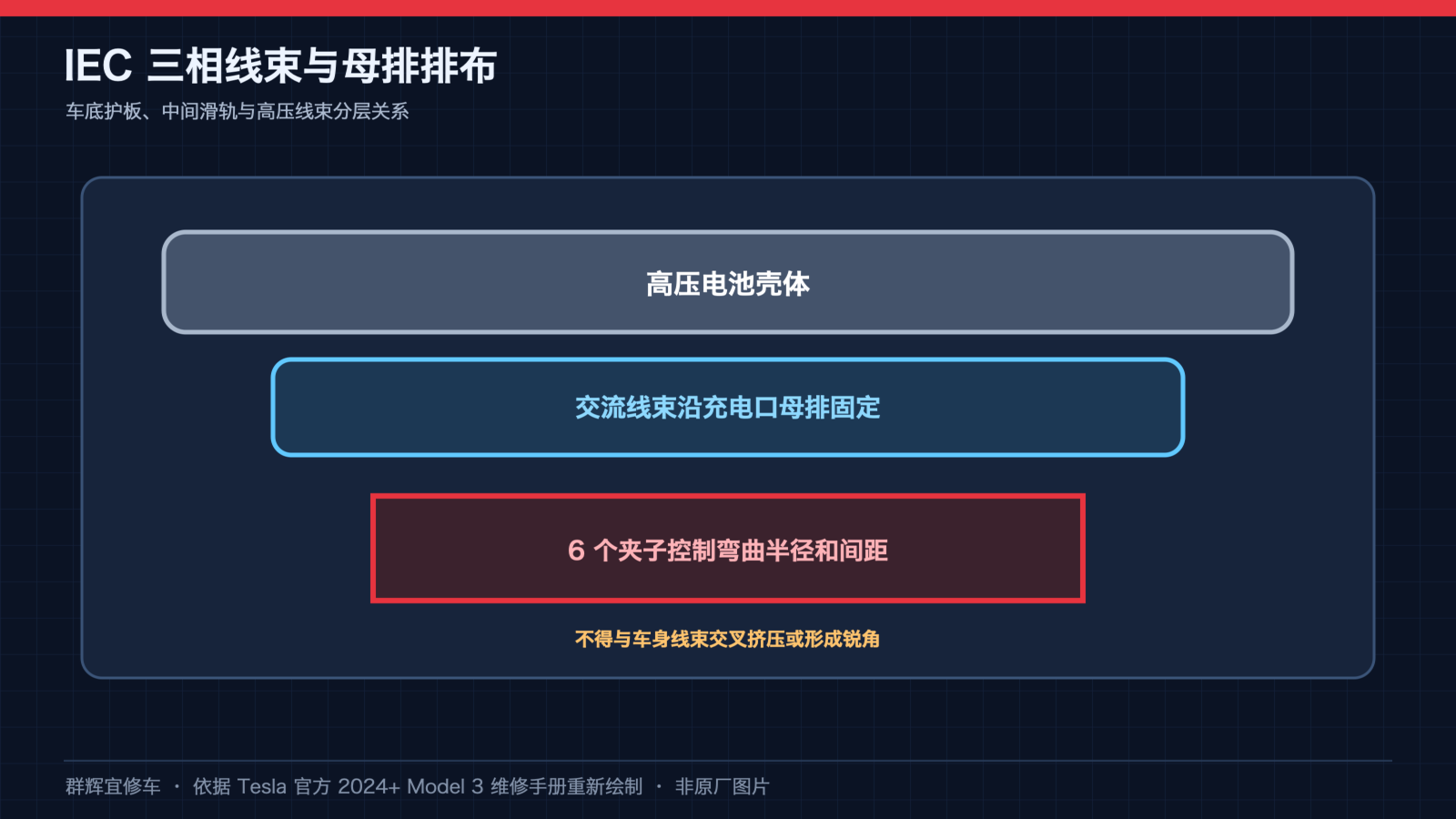

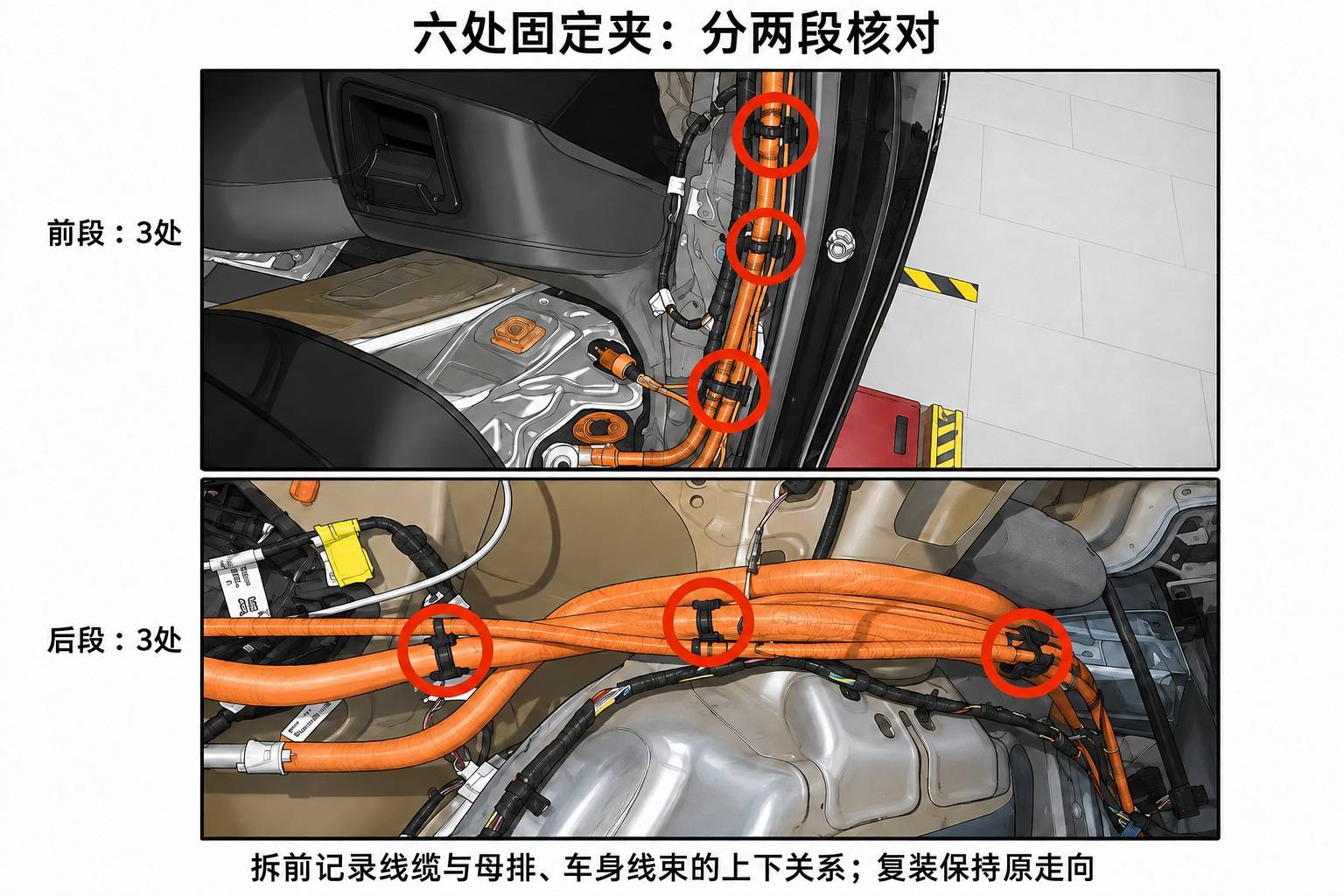

拆夹之前记录交流电缆相对于充电接口母排、左侧车身线束的走向和上下关系。随后拆开把交流电缆固定在充电接口母排上的 6 个夹子。下图将原厂两段视图分开显示，各 3 处；不是把两张照片拼成新的统一空间位置图。

五、充电口端：先逻辑接头，再交流接头

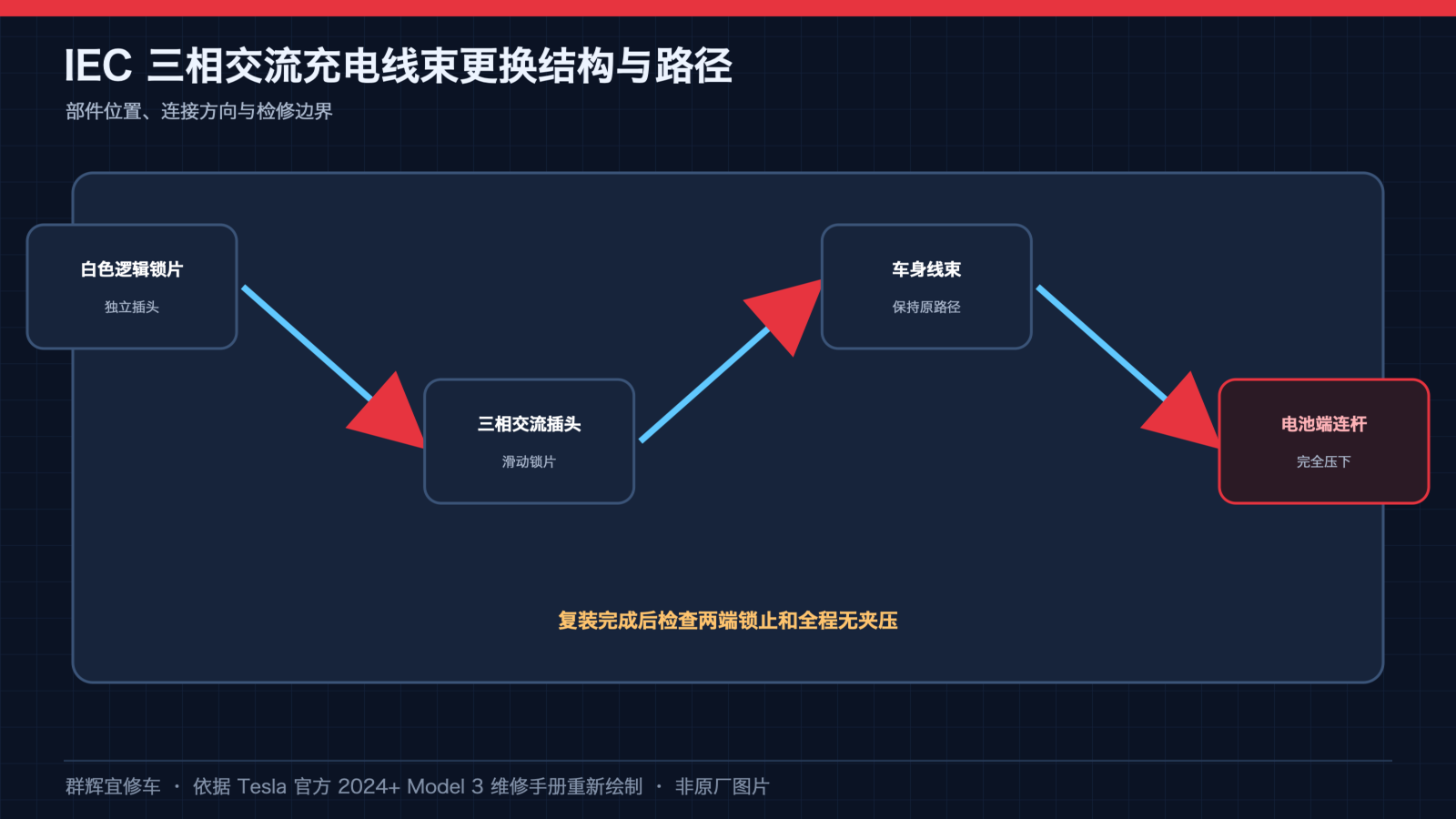

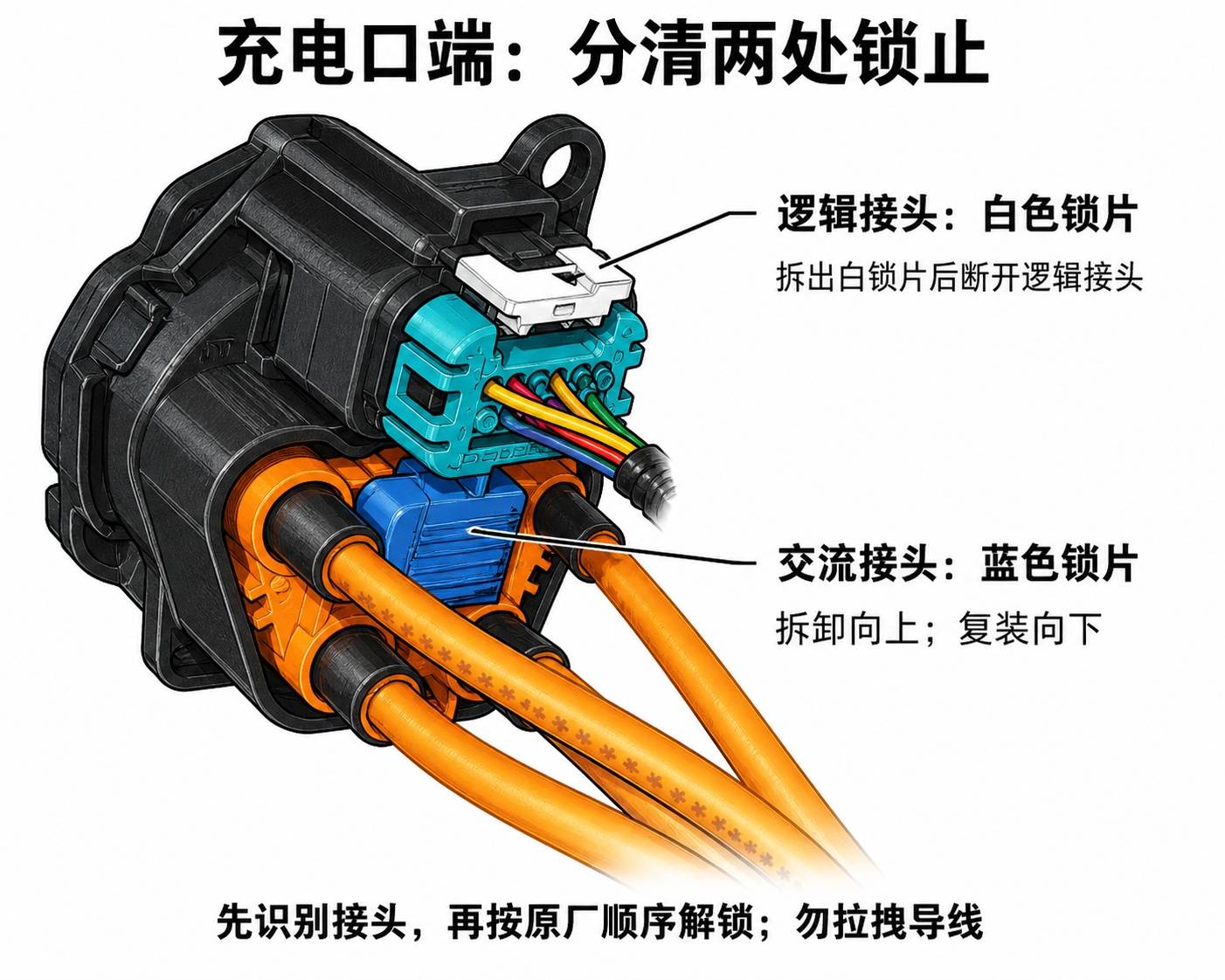

先取出白色锁片，断开充电口上的逻辑连接器；再将交流电缆连接器的锁片向上推，断开交流电缆与充电口的连接。图中较小的白色锁片与较大的蓝色锁片属于不同连接器，不要互相混淆。

两个端头和固定夹全部释放后，将交流电缆从车辆中取出。核对线缆没有仍被车身线束或卡夹挂住，不用拉拽导线的方法强行取出。原厂视频仅作概览补充，不能用视频省略高压隔离及完整文字程序。

六、新电缆复装与锁止核对

1. 按原走向把电缆放回车内，需要时从车身线束下方穿过，避免改变原来的交叉和支撑关系。
2. 先连接充电口端的交流电缆，再向下滑动其锁片。
3. 连接充电口的逻辑连接器，装回白色锁片。
4. 将交流电缆与充电接口母排之间的 6 个固定夹全部复位。
5. 连接高压电池仓端的交流接口，将黑色连杆向下旋转，再将红色锁片锁止。

六个固定夹全部复位后，还要分别核对充电口端与高压电池仓端的锁止状态。

七、饰件与电源恢复

按原厂顺序装回左侧后备箱侧饰板、第二排左侧侧垫、后备箱饰件、左侧负重底板支架、后备箱门槛饰板、负重底板以及第二排下部座垫。然后按关联低压连接程序先接回 First Responder Loop，再接低压电池连接器并确认锁止，恢复低压电源，装回前舱后部饰板，升起四个车窗并关闭车门、后备箱。

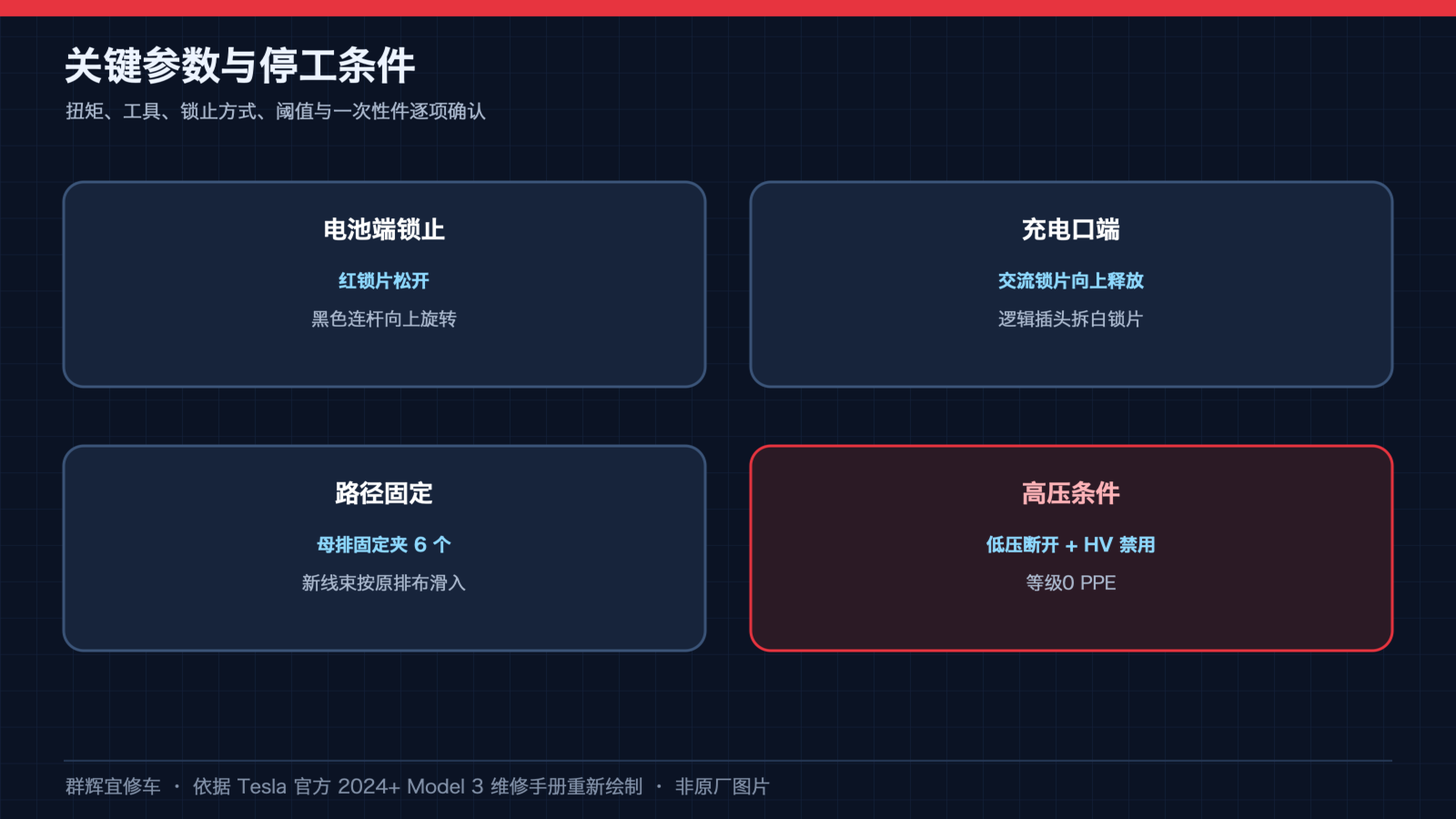

本次交流线束主程序未给出专属紧固扭矩、微欧阻值验收或 Toolbox 自检例程，不能把直流母排的 9 N·m、Hioki 阻值或其他维修程序的测试套入本文。关联饰件、断电及验电程序仍须完整执行。完工记录应确认：线束型号匹配、原走向恢复、6 夹齐全、三处接口锁止可靠、无夹线和遗漏连接器。

资料来源与说明

依据 Tesla Cable Kit – Charge Port (3 Phase) (EU)中英文页（2026-08-09）及页面补充视频整理，校正代码 4450010082，FRT 0.54；高压禁用关联页核对至 2026-08-28。全文与配图核对日期 2026-09-12，施工前以 VIN、地区及最新版程序为准。上述 FRT 包含关联作业，除非原厂明确要求，不叠加工时代码。

配图说明：三幅图参考原厂接口、固定夹照片及视频画面重绘，不是原厂图片；用于识别部件与顺序，不替代实车定位、验电和原厂完整程序。
