2024+ 特斯拉 Model 3 充电口至高压电池母排更换：双端 9 N·m、50–195/270 μΩ

同一条充电母排，两端连接电阻的上限不同：电池端195 μΩ，充电口端270 μΩ。不能因为两端连接紧固件都使用9 N·m，就把电阻验收值也合并。本篇按2024+ Model 3原厂母排拆换程序分清总成、固定夹、两端接头和复检要求；施工前核对VIN、市场、端口配置及零件版本。

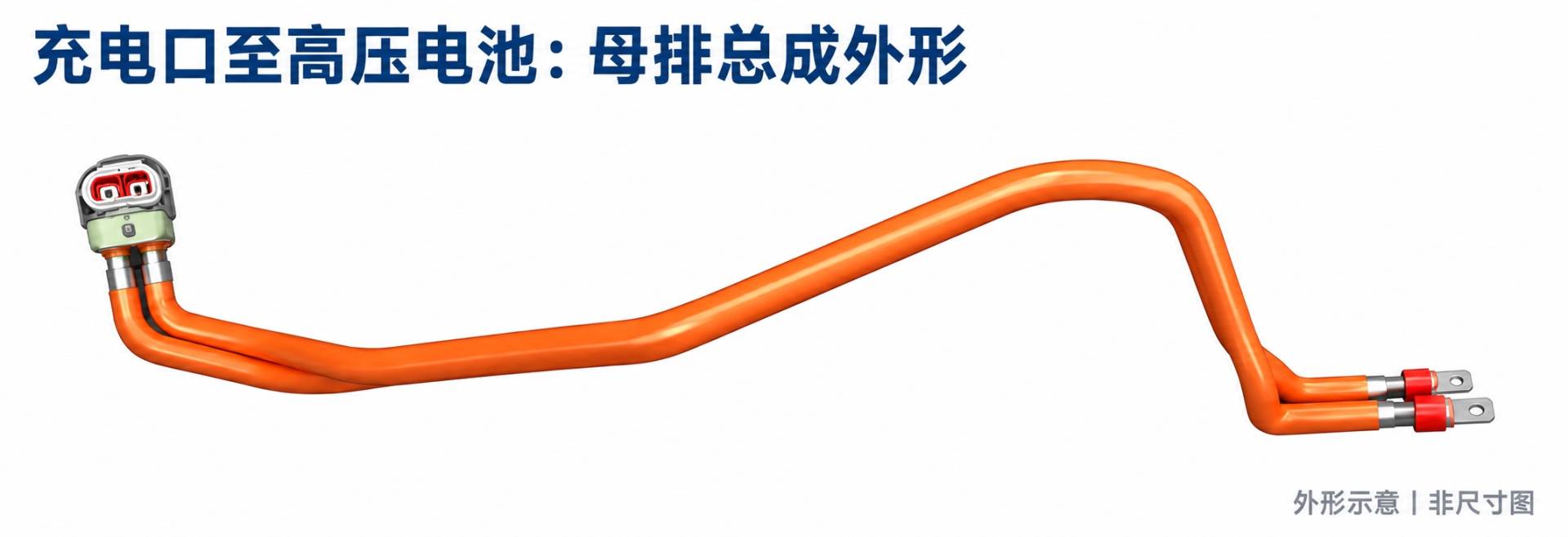

外形图只帮助识别双引线与端部形式，不给出尺寸，也不用于判断车身内精确定位。完整总成需要穿过车身线束区域，不能将母排当作普通软线随意弯折。

一、高压隔离和工作区准备

原厂要求完成对应培训与认证的人员作业。处理高压线缆、母排或接头时，全程按适用程序穿戴至少0级（1000 V）高压绝缘手套、皮革保护罩及规定眼部、足部防护。核对手套有效期并进行使用前充气检测，去除首饰和可能掉落的口袋物品。低压断开不能单独证明高压接头安全。

原页先打开后备箱、四门并降窗，执行低压断开、第二排下部座垫拆卸及车辆高压禁用程序，随后按关联程序拆卸第二排左侧座垫支架、后备箱底板与相应饰件。本篇不编造验电阈值、等待时间或探针插孔，必须完整遵循当前隔离验电程序。

原页某一步正文写左侧饰板而链接指向后备箱门槛，后面另有左侧饰板程序。阅读时应核对各链接的实际对象和实车，不把同一饰板重复拆卸。工作灯、卡子、支架及饰板按对应程序保护与恢复。

二、充电口侧接头与六个线束夹

按原页松开白色锁片并断开直流逻辑连接器；在规定高压防护下轻轻释放安全盖的两个锁片，拆下固定母排引线的两个螺母。不要强撬盖体，不要将接头未解锁的阻力误认为线束过紧。

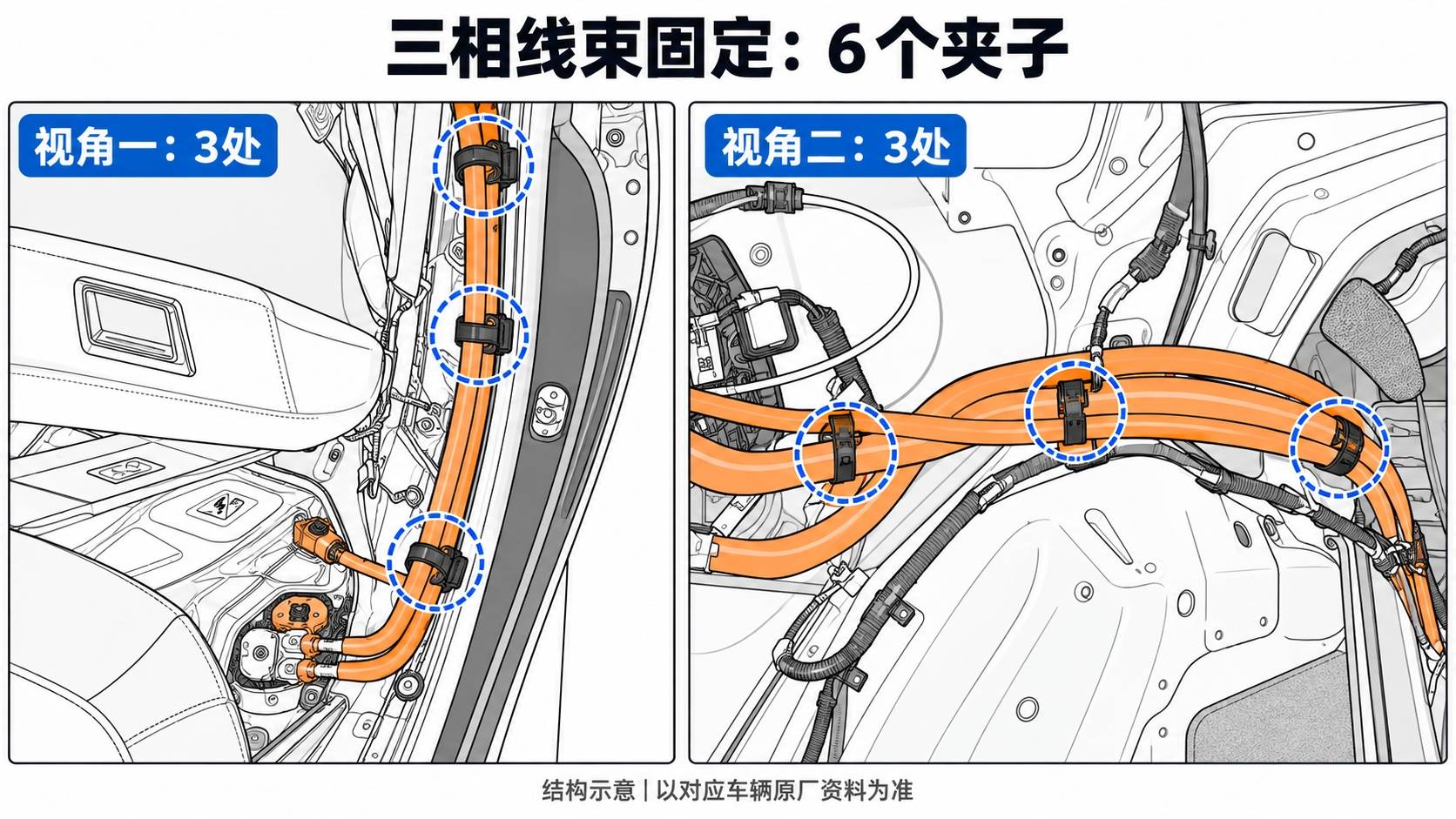

三相电气线束通过6个夹子固定到母排，原图从两处展示，每处3个。图中圈线表示位置，不表示操作先后。拆装时逐个核对夹子及被夹持线束，不能只松开看得到的前几个就拉出整条母排。

三、电池端检修盖板与母排接头分开拆装

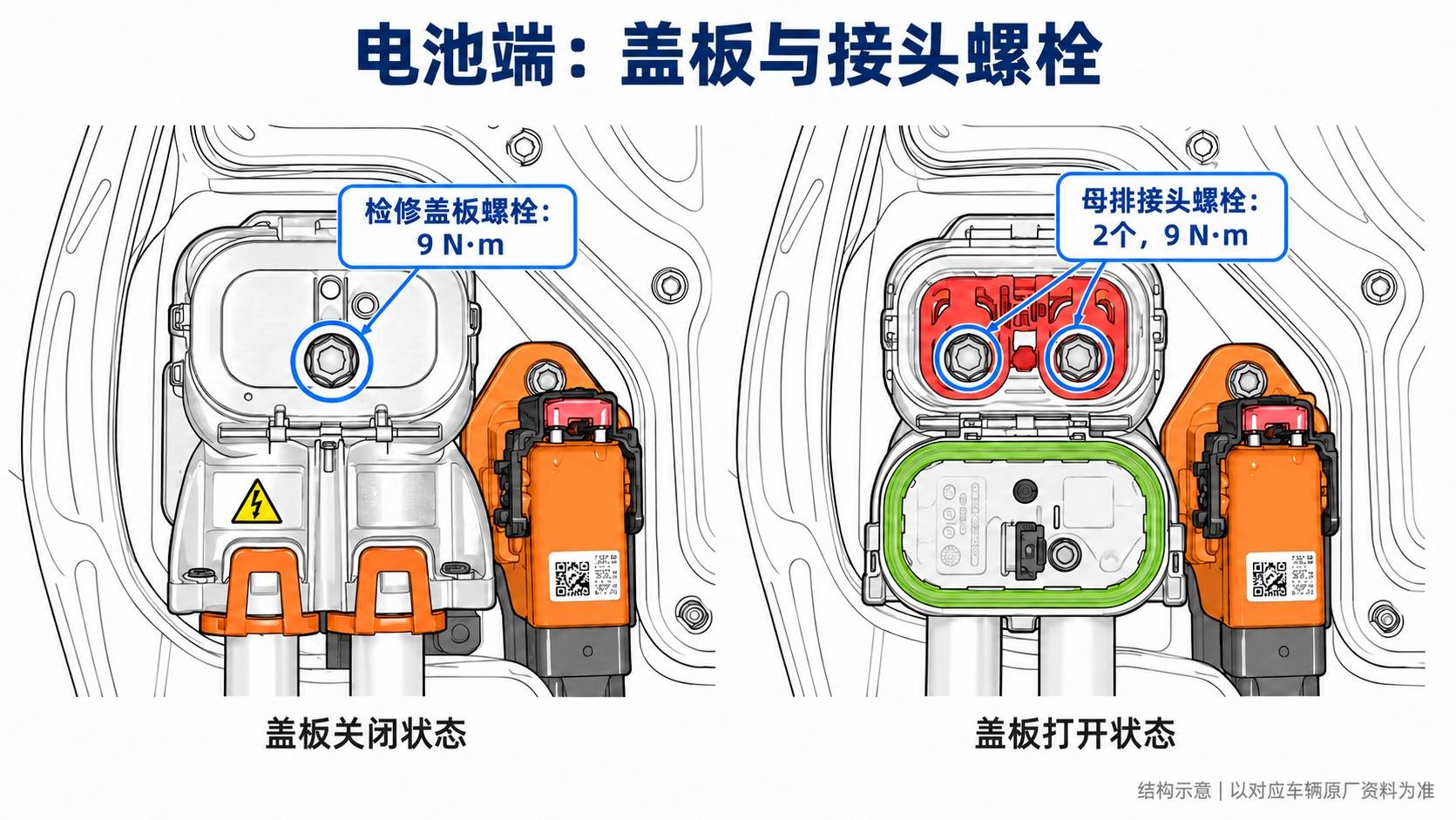

将左侧第二排靠背扶直后，拆下母排检修盖板螺栓并打开盖板，再拆电池端两个母排接头螺栓。盖板螺栓和两个接头螺栓的安装扭矩均为9 N·m，但对象不同。原厂推荐规定绝缘工具、10毫米深套筒和相应扭矩工具；不能根据图形猜测套筒形式或给周围未标注螺钉套用扭矩。

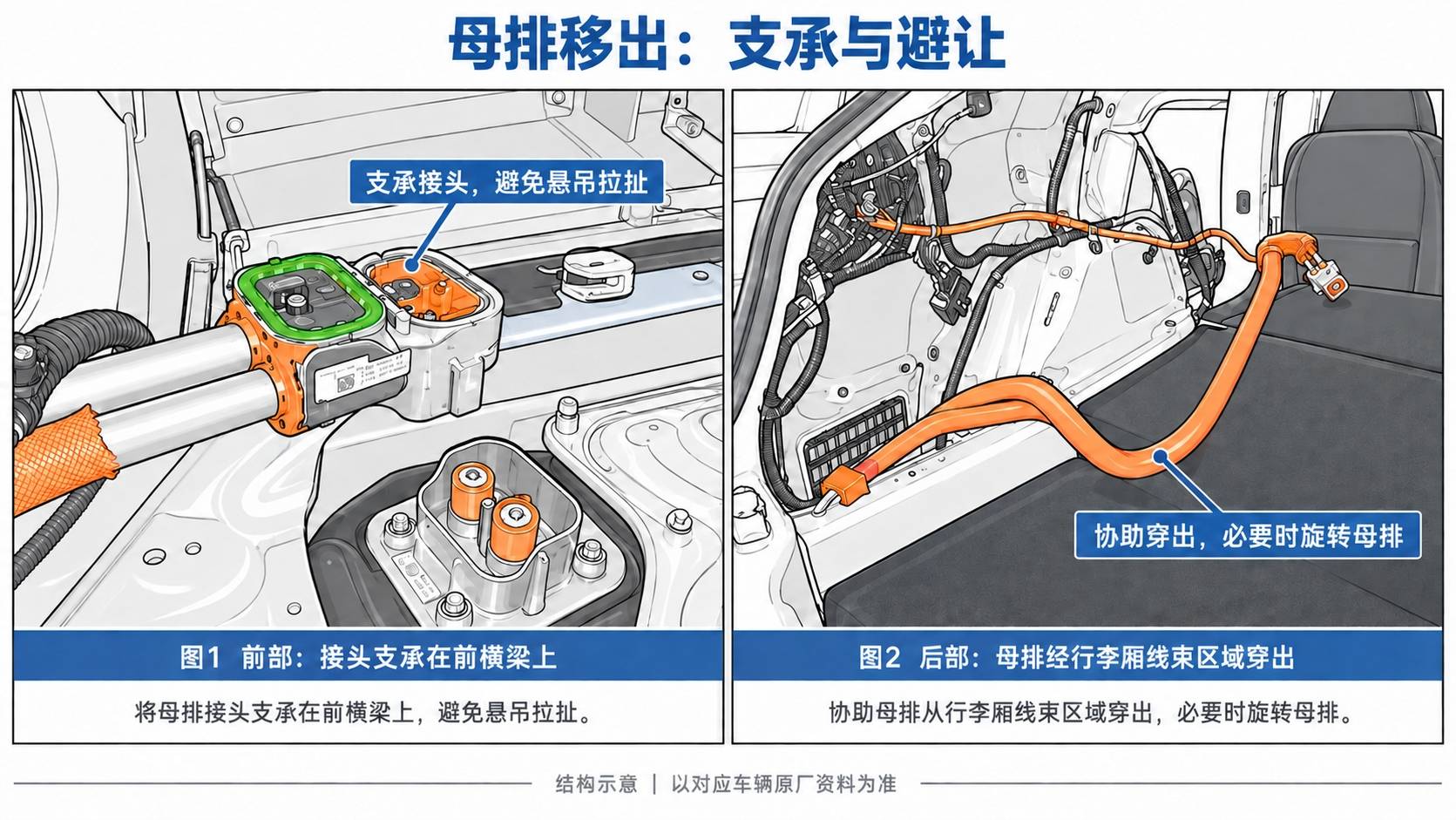

按原页前后轻摆后抬起连接器，移到电池仓前方横梁上支承。动作必须以完成隔离和解除紧固为前提，不能用母排作杠杆去撬接头。

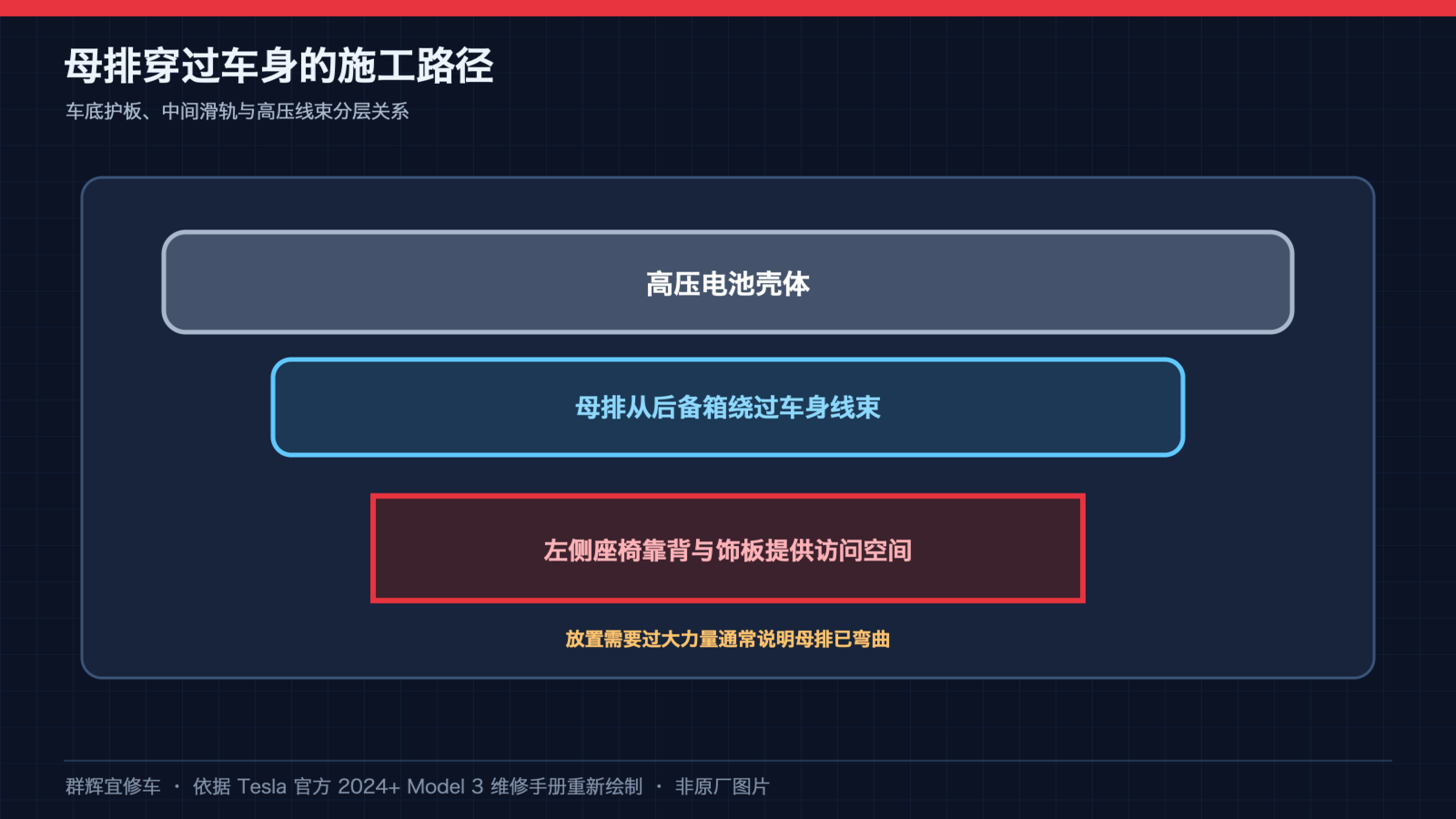

放倒左侧第二排靠背并保护接触区域，在协助下从后备箱穿出母排，必要时转动总成避让车身线束。复装同样需要协助和支承。图中的静态位置不是用力方向或允许弯曲的示意；遇到明显阻力，应先核对线束夹和空间，而不是强行拽出。

四、电池端清洁、导电膏与就位

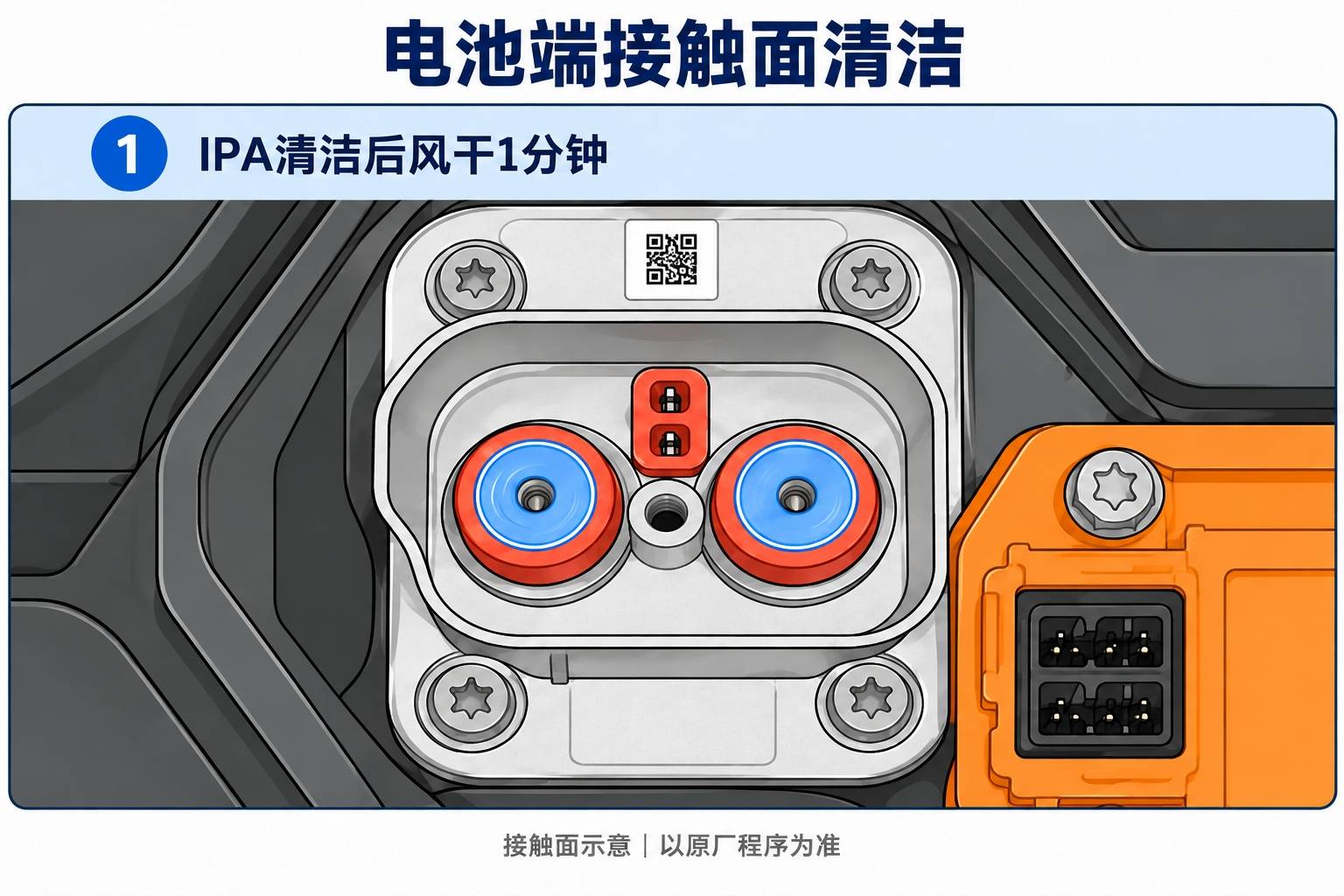

复装时先按原页扶起靠背并移除保护罩，用IPA湿巾清洁高压接头接触面，等待1分钟风干。原程序要求在两条引线孔的相应侧面涂抹两滴直径约5毫米的Penetrox A-13，均匀铺开并覆盖接触面。配图仅展示清洁接触面，具体涂抹位置应结合原厂照片核对，不能把导电膏灌入螺纹孔或涂到其他连接器。

在协助下对齐导片并安装母排连接器，可按原页轻抬母排后半部辅助就位。如果需要过度用力，原厂提示母排可能已弯曲，应检查损伤并按要求更换，不能靠紧固螺栓把未就位的接头强拉到底。恢复两个接头螺栓并按9 N·m紧固。

五、电池端先验收，再关闭检修盖板

按原厂关联程序对Hioki电阻计调零，在规定防护下分别测试电池端两处连接。该处测量对象为母排引线与高压接头对应螺栓头之间的连接，不是跨接两条引线。

• 接受范围：0.050–0.195 mΩ，即50–195 μΩ。
• 高于0.195 mΩ：按程序拆开、IPA清洁、重新安装并复测。
• 低于0.050 mΩ：重新放置探针复测；原页规定尝试4次后始终低于下限可继续。

本篇不另画探针落点，须按当前原厂测试照片和仪表说明确认接触方式。完成该端测试后关闭检修盖板，盖板螺栓9 N·m；随后按程序放倒左侧靠背并恢复6个线束夹。

六、充电口端螺柱、接触面与螺母

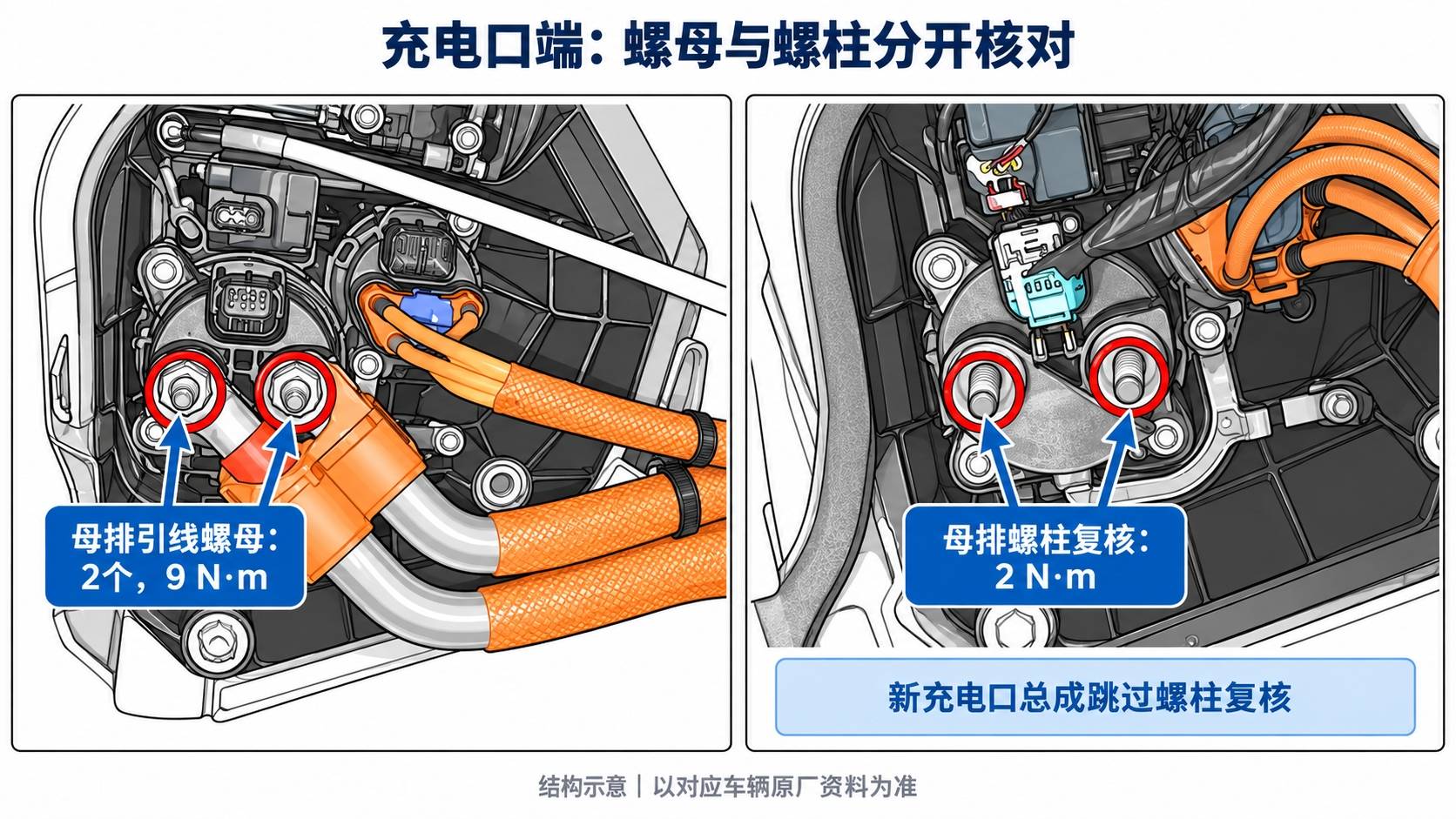

清洁充电口母排接触面并等待1分钟风干。对原充电口背面的母排螺柱执行2 N·m扭矩检查，原页工具为T10及规定延长件、扭矩工具；若安装新充电口总成，跳过该螺柱检查。螺柱与安装母排引线的螺母是两个不同对象。

原页规定在每个母排引线与充电口接触的一侧涂抹两滴直径约5毫米的Penetrox A-13，并覆盖接触面；新充电口已有预涂导电膏，按原页跳过对应重复涂抹步骤。不得把新件分支扩大为免做所有清洁和检查。

恢复两个母排引线螺母，均按9 N·m紧固。若需要过度用力才能放置母排，同样检查弯曲或损伤，不借螺母拉正总成。图中左右分别为已装引线和露出螺柱的不同状态，不是同时存在的额外接头。

七、充电口端电阻上限是270 μΩ

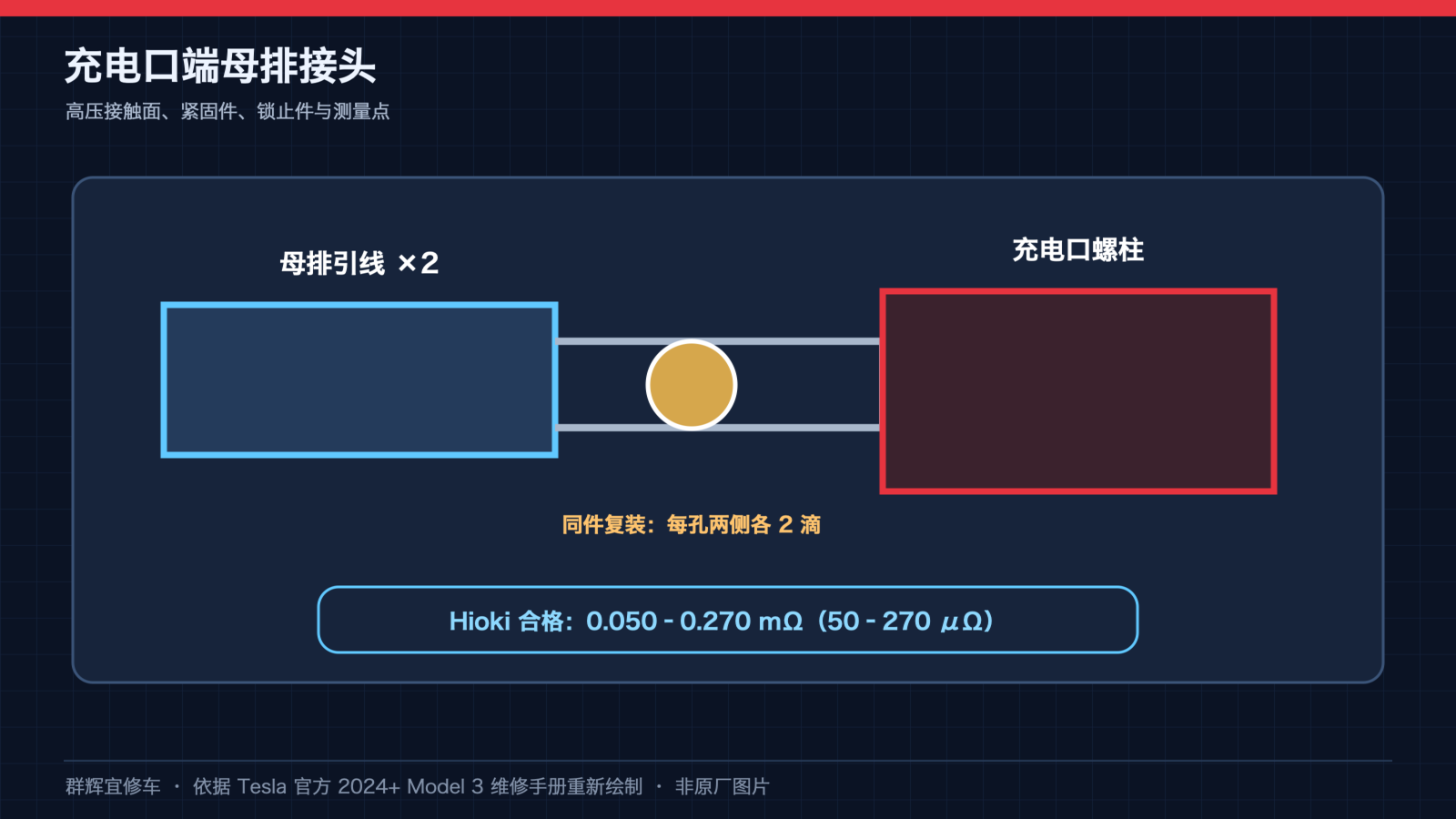

按规定高压防护和Hioki调零要求，分别检查充电口两处母排引线与对应螺柱的连接电阻。接受范围为0.050–0.270 mΩ，即50–270 μΩ。高于上限应按程序拆开、清洁、安装和复测；低于下限时重新放置探针，按原页4次复测规则处理。

单位核对：原页上限说明把0.270毫欧括注为0.270微欧，这与同页范围及单位换算矛盾。0.270 mΩ等于270 μΩ，不能按0.270 μΩ判定。应在工单中记录原文差异及实际仪表单位，并继续核对最新适用资料。

两端各两处结果应分别记录，不能把电池端195 μΩ上限复制到充电口端，也不能把充电口270 μΩ上限用于放宽电池端验收。低读数仍须按正确接触、调零和复测流程确认，不以普通导通蜂鸣代替微欧测量。

八、恢复盖板、线束和座椅后复核

完成充电口端测试后装回安全盖，确认两个锁片接合；按原页恢复直流逻辑连接器和白色锁片、后备箱左侧饰板及其他拆卸饰件、第二排左侧座垫支架和下部座垫，再按关联程序恢复低压电源及座椅、车窗、车门状态。

完工核对两端连接、检修盖板、安全盖、6个线束夹、饰板与座椅固定，确认无夹线、悬空或遗留工具。本文是专业资料理解与复核提纲，不替代高压资质、隔离验电或原厂完整作业程序。

资料来源

Tesla：母排—充电端口至高压电池（拆卸和更换），校正代码4450010052。六幅配图按原厂照片重新绘制，分开展示外形、夹子、固定件、支承和接触面；非原厂原图，不作为尺寸或探针定位图。原页视频仅为补充说明，不替代文字步骤。
