2024+ 特斯拉 Model 3 国标充电口总成更换：母排 9 N·m、Hioki 50–270 μΩ 与导电膏

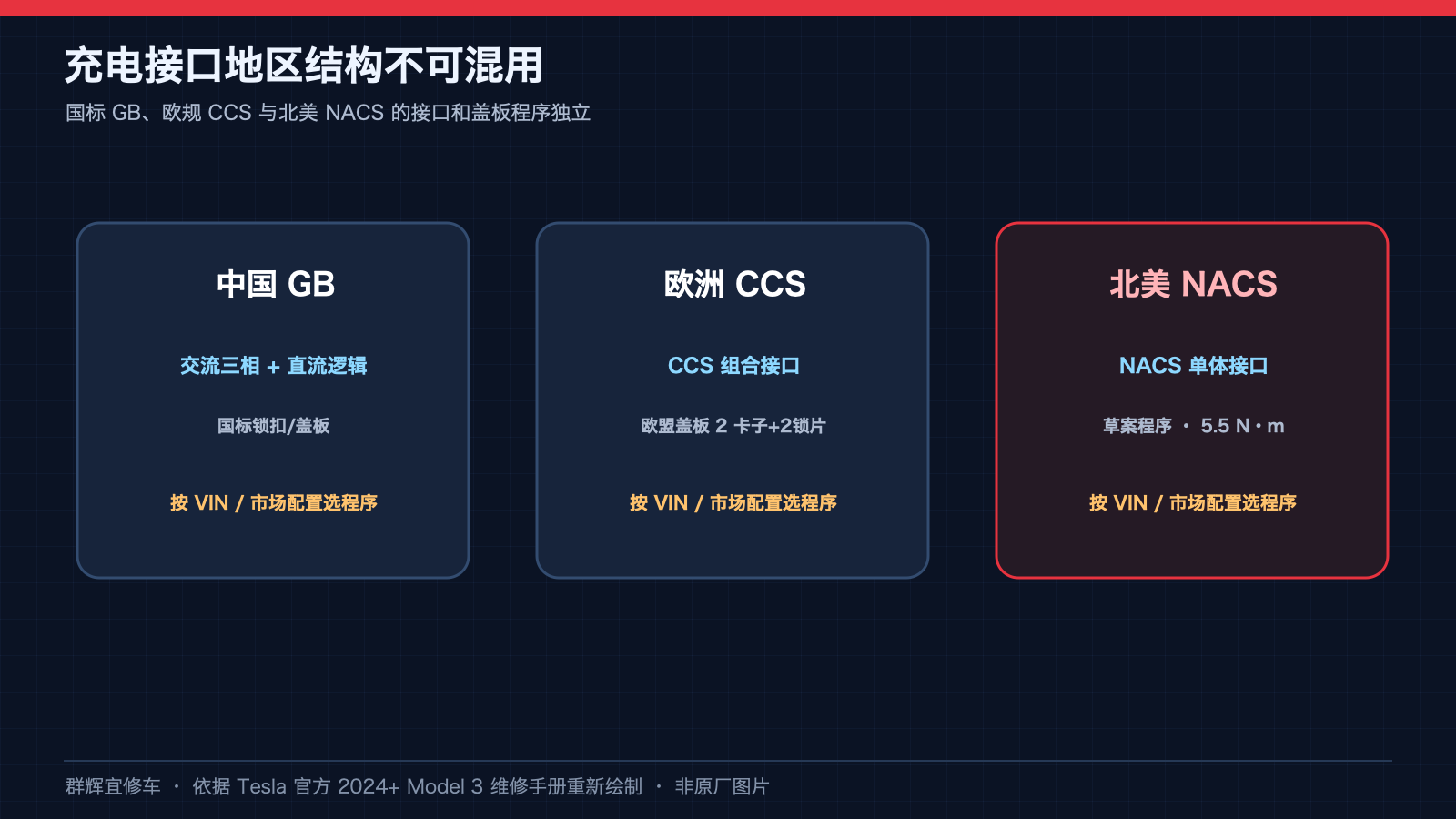

国标充电口的直流逻辑、交流逻辑和交流三相接头必须分别识别，不能只凭锁片颜色判断操作对象。本文针对2024+ Model 3国标（GB）充电口，按原厂照片与结构图整理拆装对象、接触面处理和验收分支。CCS与NACS端口不能直接套用；应先按VIN、生产日期、市场配置和零件版本核对适用程序。

一、先明确高压作业边界

原厂要求由完成对应培训与认证的人员执行。处理高压线缆、母排或接头时，必须按适用程序使用至少0级（1000 V）高压绝缘手套、皮革保护罩及规定眼部、足部防护，核对手套有效期并完成使用前充气检测。去除首饰及可能掉入作业区的随身物品。车辆停止充电或低压断开，都不等于母排已经安全。

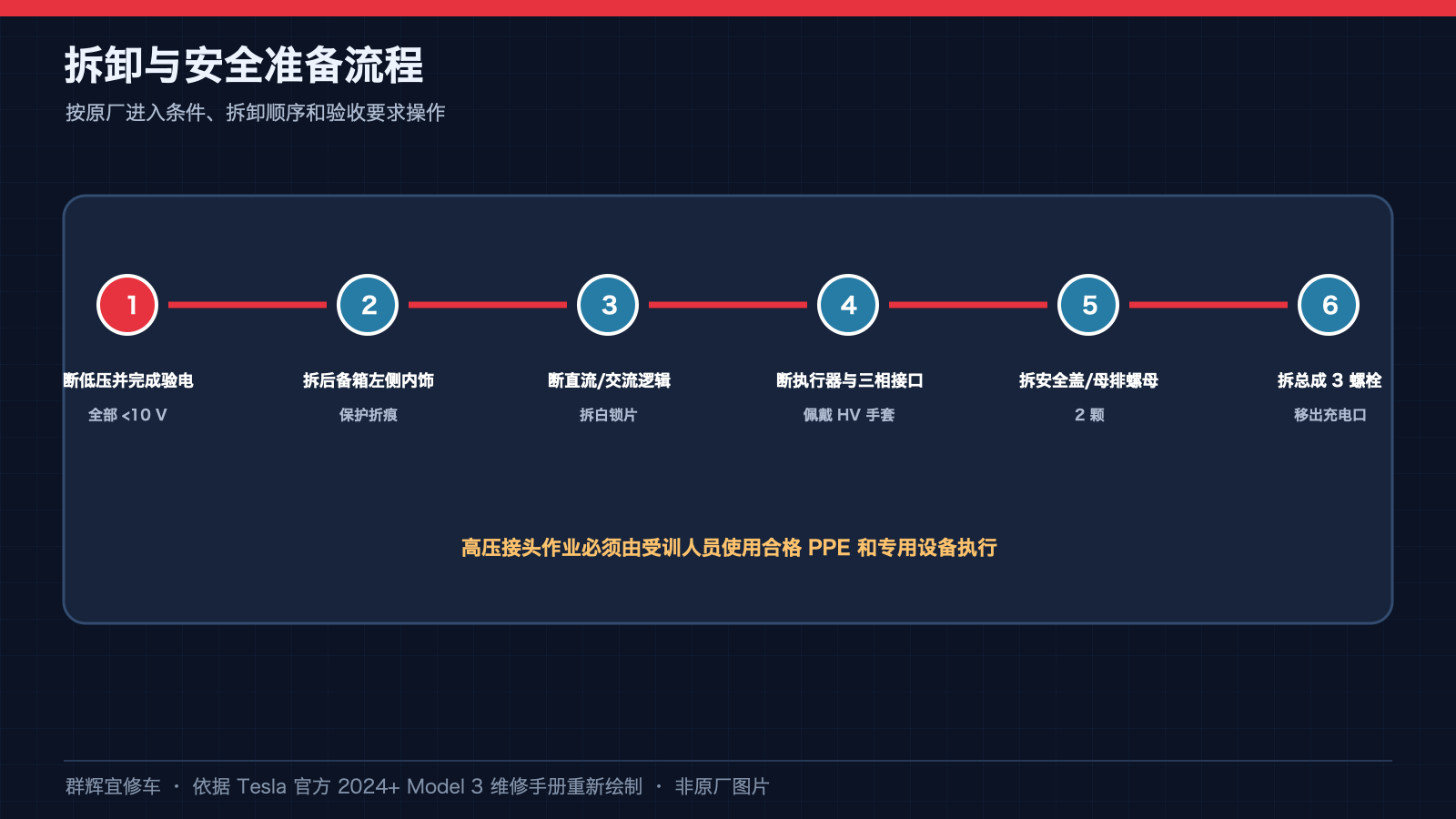

原页要求先打开左前门、降下左前窗、打开后备箱和充电口盖板，拆下前备箱后挡板，再执行低压断开及充电接口电压检查。隔离、验电与关联程序必须完整执行；本篇不自设电压阈值、放电等待时间或探针插入位置。未确认安全不得触碰母排。

列出的检测设备包括FLUKE 1587及纤细测试探针、Hioki RM3548与9461探针。电压检查和微欧连接电阻测试目的不同，普通蜂鸣导通不能代替后续接头质量验收。

二、左侧饰板移开后，分清不同接头

按各关联程序拆卸后备箱负重底板、饰板、门槛及左侧支架，断开左侧工作灯，拆饰板卡子并移开侧饰板。原厂提示避免饰板过度折叠，不要借拉扯饰板带出插头。

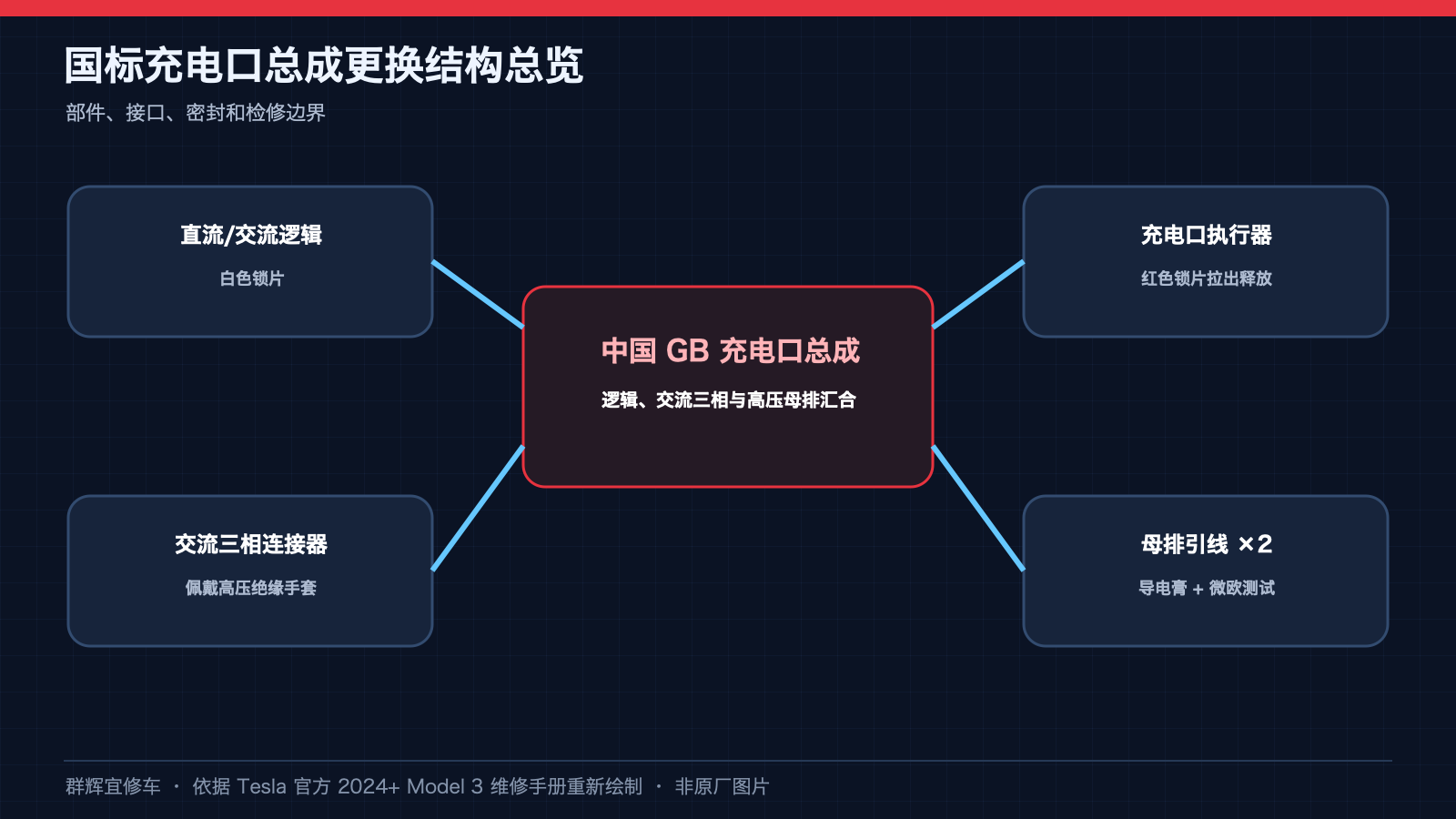

原程序先处理直流逻辑连接器的白色锁片，再处理充电口传动装置连接器，随后处理交流逻辑连接器的白色锁片。传动装置的红色锁片应拉出解锁，再继续分离连接器，不能向下压。交流三相连接器则在后续规定防护下释放锁片并断开；安装时连接后向下滑动锁片锁定。

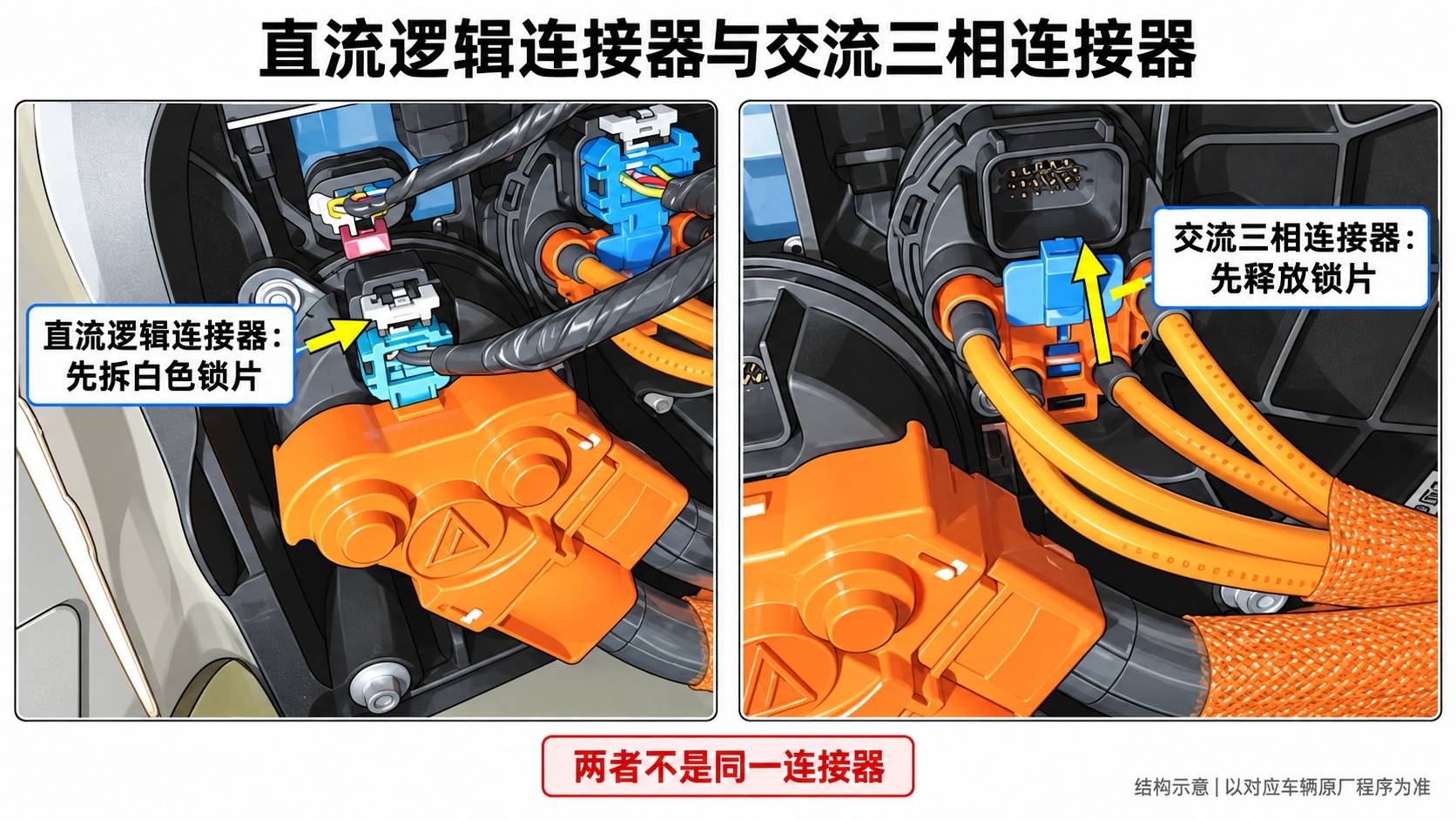

原页对传动装置和交流逻辑连接器重复使用同一张照片，不能据此把两项操作合并为一个接头。此处配图只明确展示直流逻辑和交流三相接头，不另画未经证实的交流逻辑定位箭头；实车必须结合对应原厂资料逐一识别。图中不提供端子定义或测试插孔。

三、机械释放缆索和线束夹分别解除

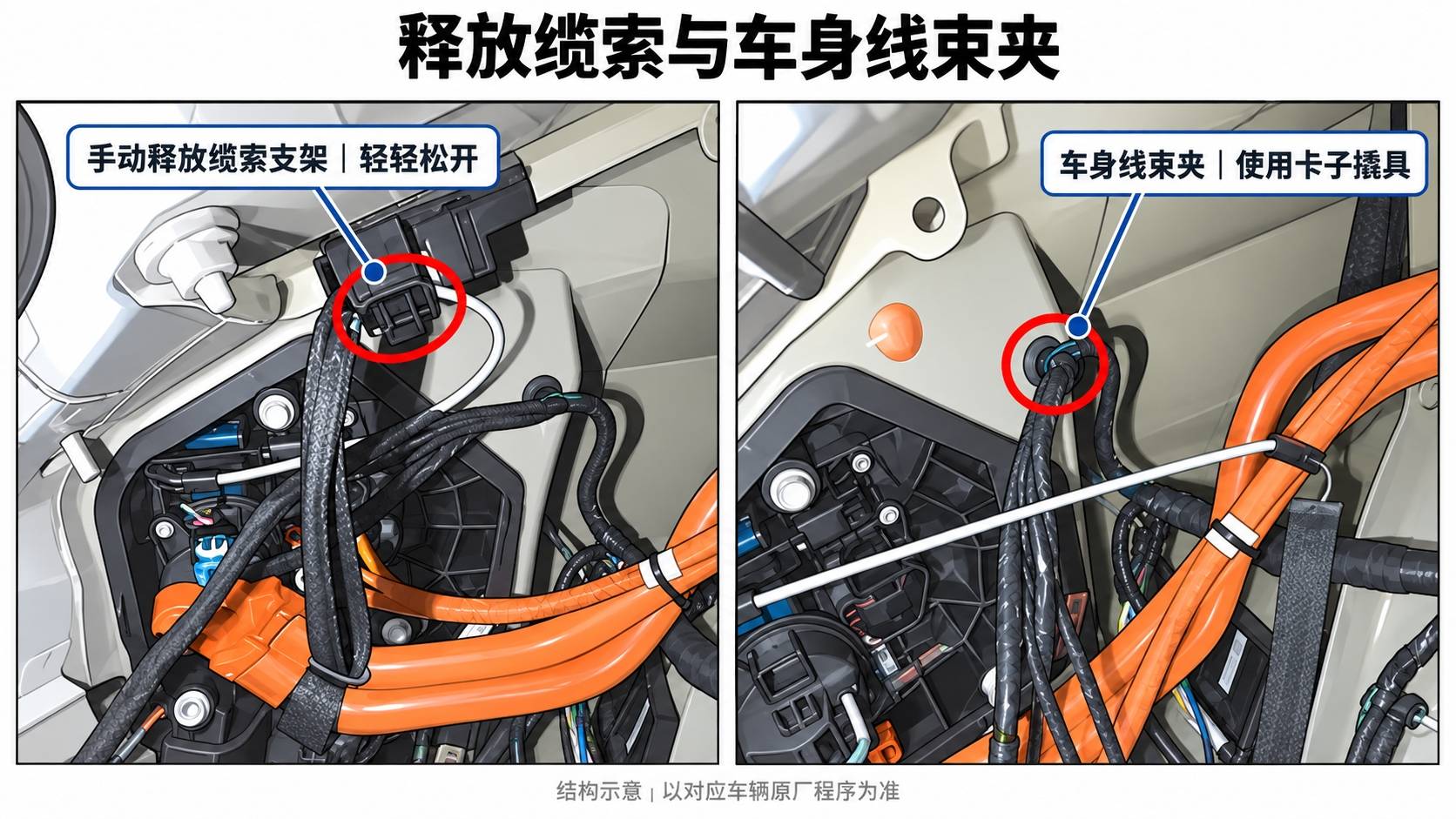

将手动释放缆索从电缆支架轻轻松开，避免损坏卡子；使用卡子撬具拆下车身线束夹。机械缆索不是电气插头，不要把拉拽线束当作释放卡子的手段。移出总成前须确认这些连接均已按顺序解除，不能靠总成重量拉开它们。

四、安全盖和两组固定件不能混淆

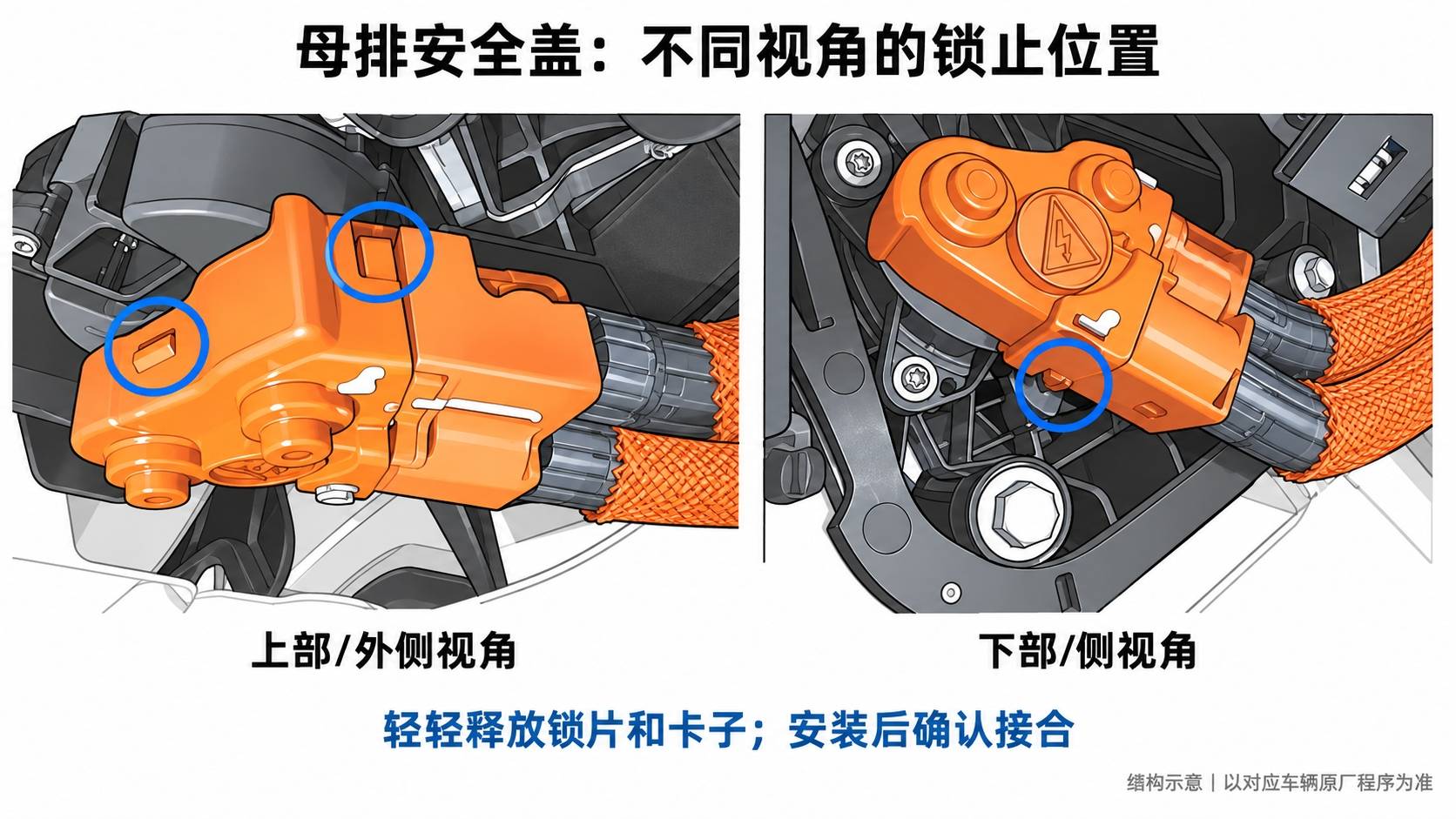

在完成规定高压防护并断开交流三相接头后，轻轻释放安全盖的锁片和卡子。配图是不同观察视角，并非卡子拆卸顺序编号，也不用于推断被遮挡位置。不要硬撬或损伤盖体。

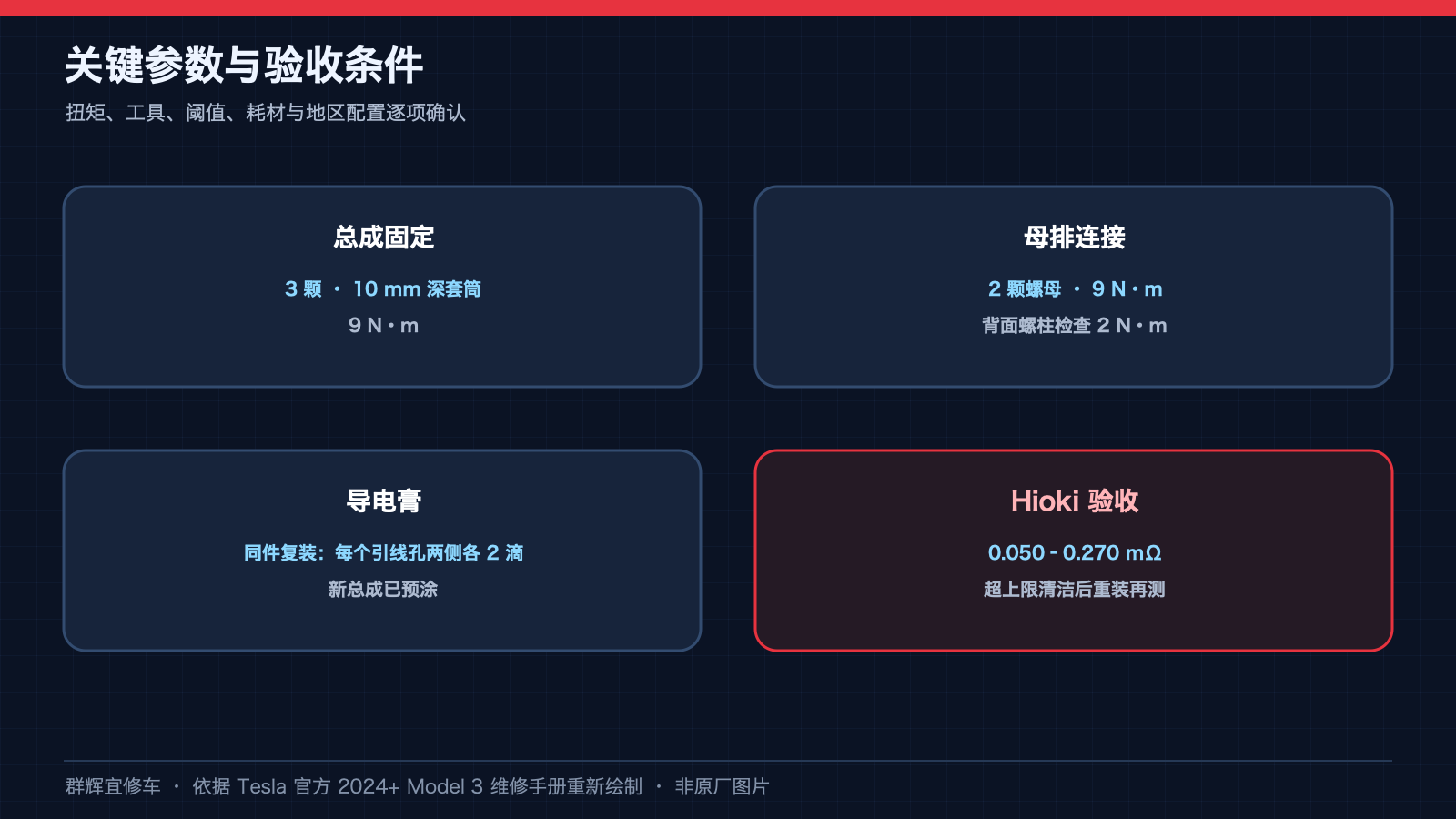

拆下固定母排引线的2个螺母后，再拆3个总成固定螺栓并移出充电口。两组安装扭矩都是9 N·m，但固定对象不同；不能将附近所有螺钉都按9 N·m紧固。原厂推荐10毫米深套筒和对应棘轮、扭矩工具，母排操作仍需规定防护。

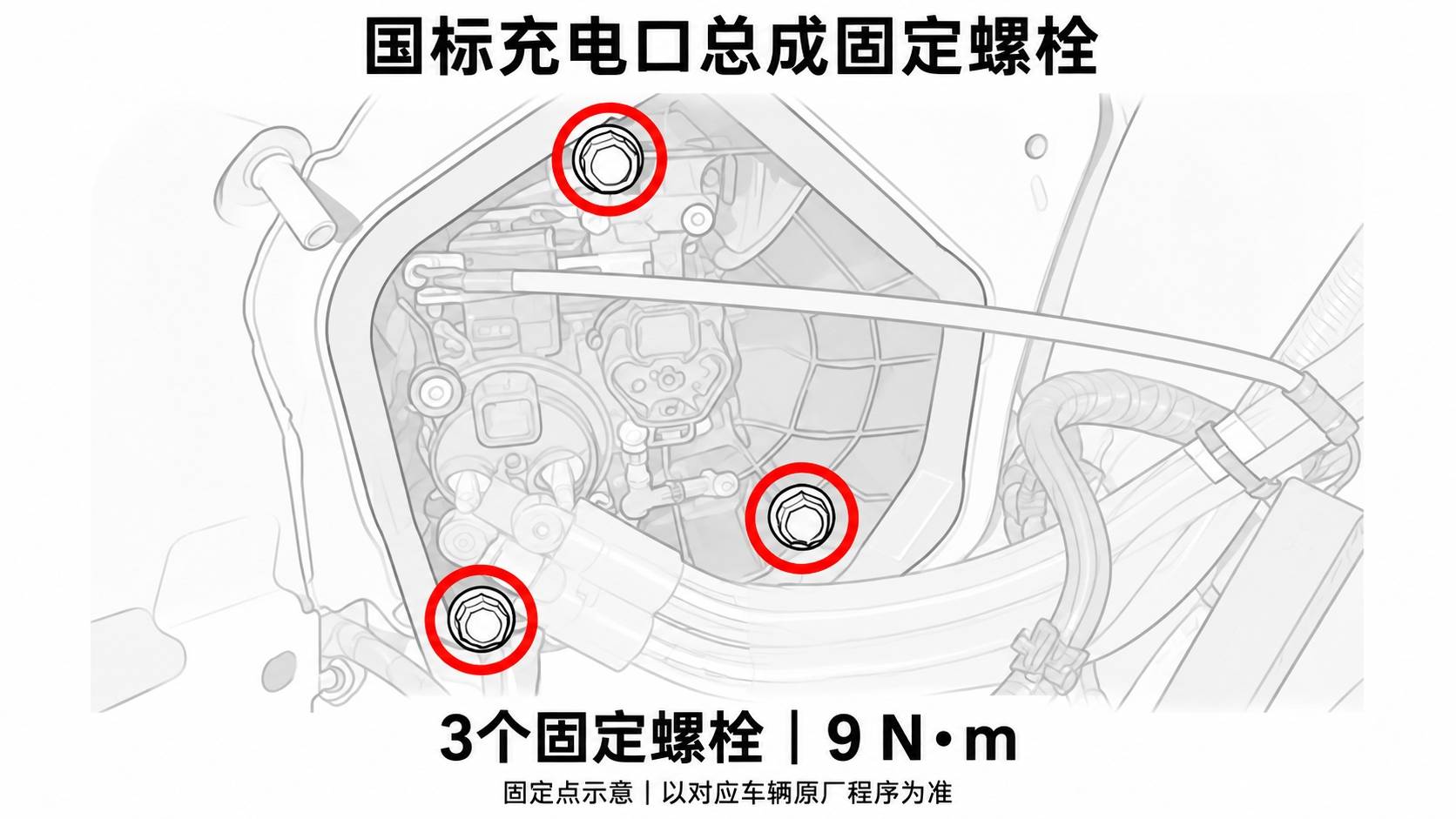

上图仅突出3个总成固定位置，淡化的其他结构不是装配状态或探针示意。复装先放置总成并恢复3个固定螺栓，再按原页执行接触面和母排连接步骤。

五、新件与同一端口复装走不同分支

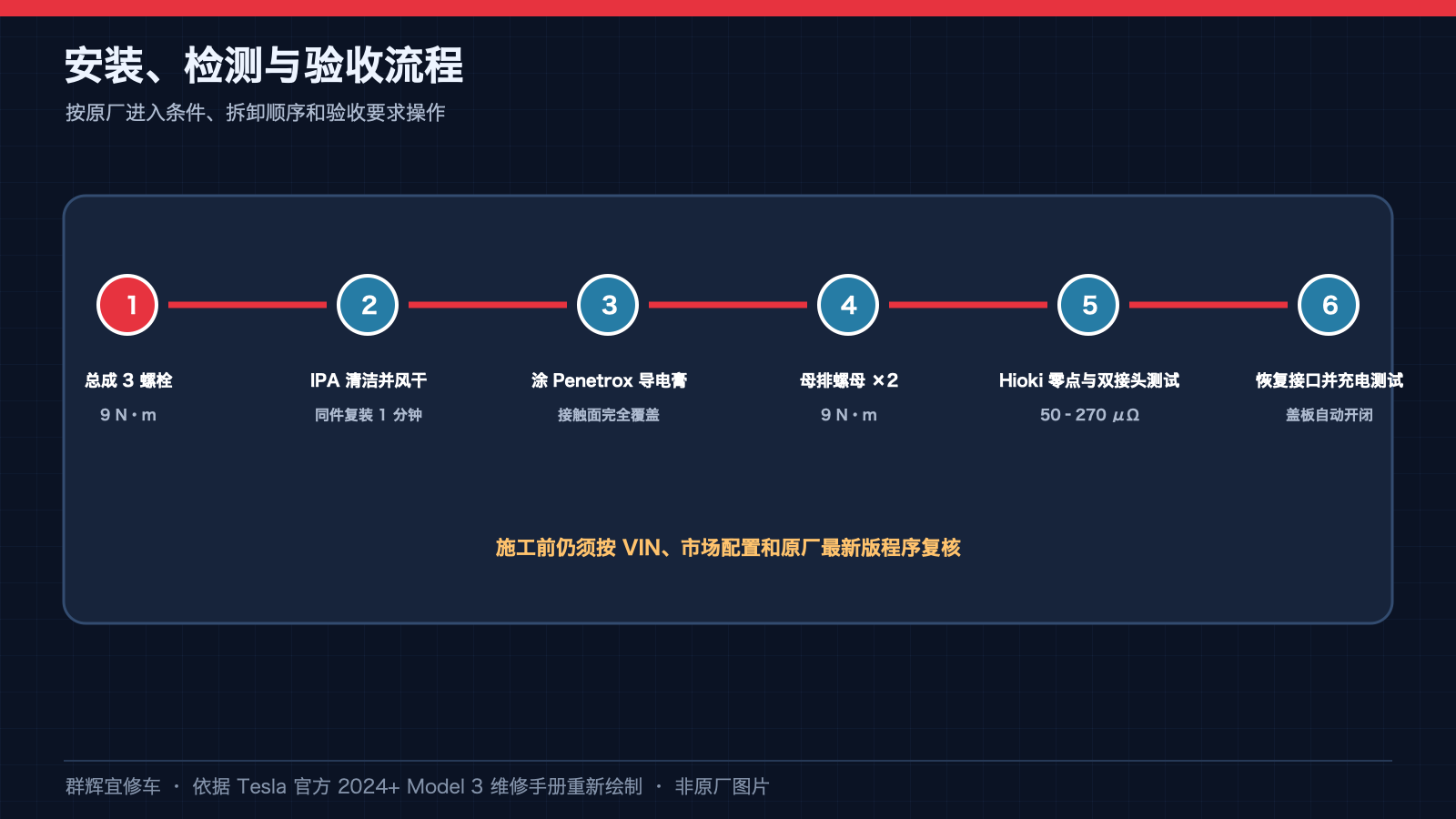

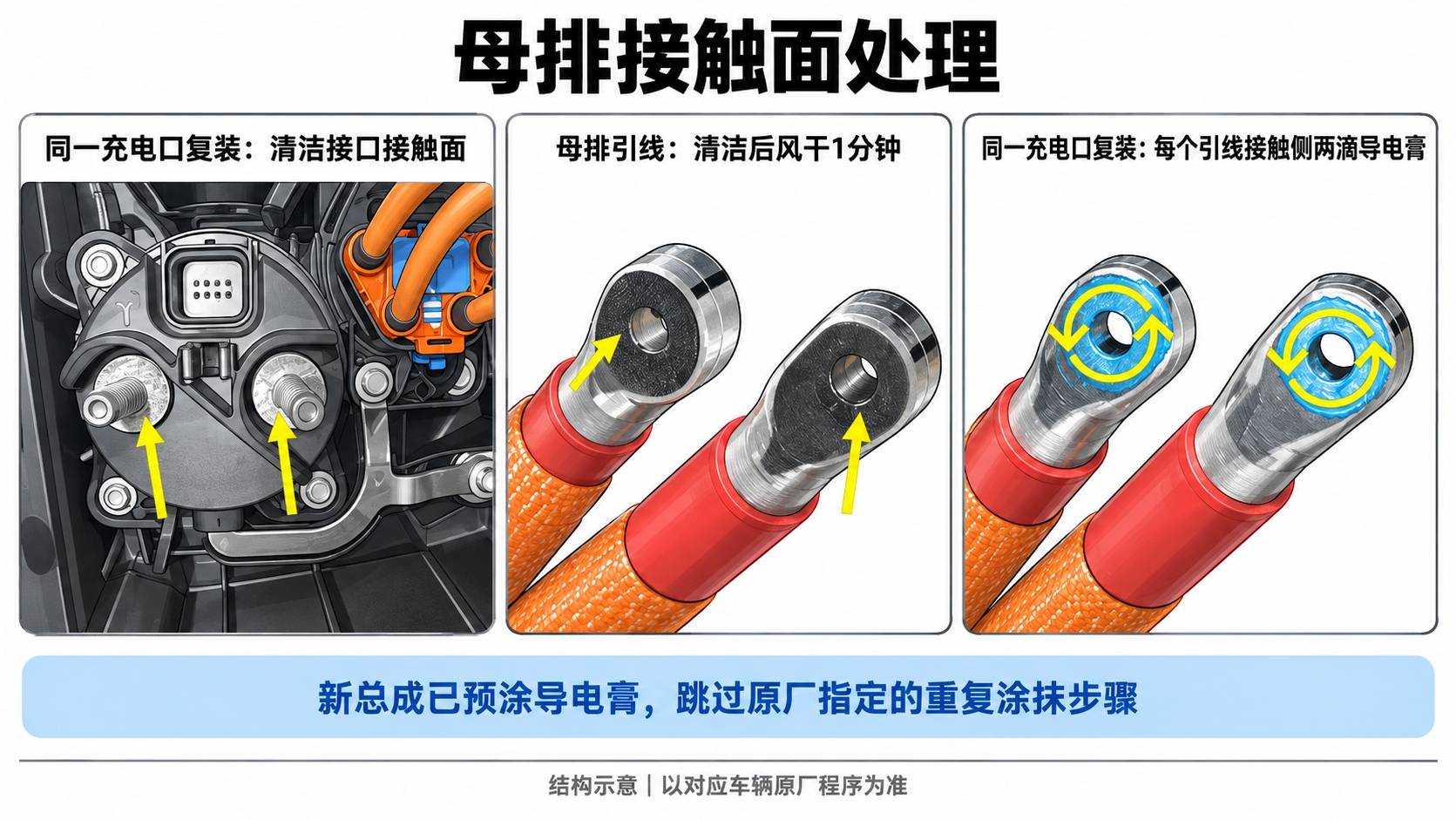

重新安装同一充电口时，用IPA湿巾清洁接口背部母排高压接触面，等待1分钟风干；原厂允许以塑料饰板工具辅助将湿巾送入缝隙。母排引线上的残留物与碎屑也要清除，并等待1分钟风干。

同一端口复装时，在每个母排引线与端口接触的一侧添加两滴规定导电膏，确保覆盖接触面。新总成已经预涂导电膏，应跳过原厂明确标为复用件的对应接口清洁和重复涂抹步骤；不能把引线清洁也一并省略。使用当前适用程序指定的材料，不自行以其他油脂替代。

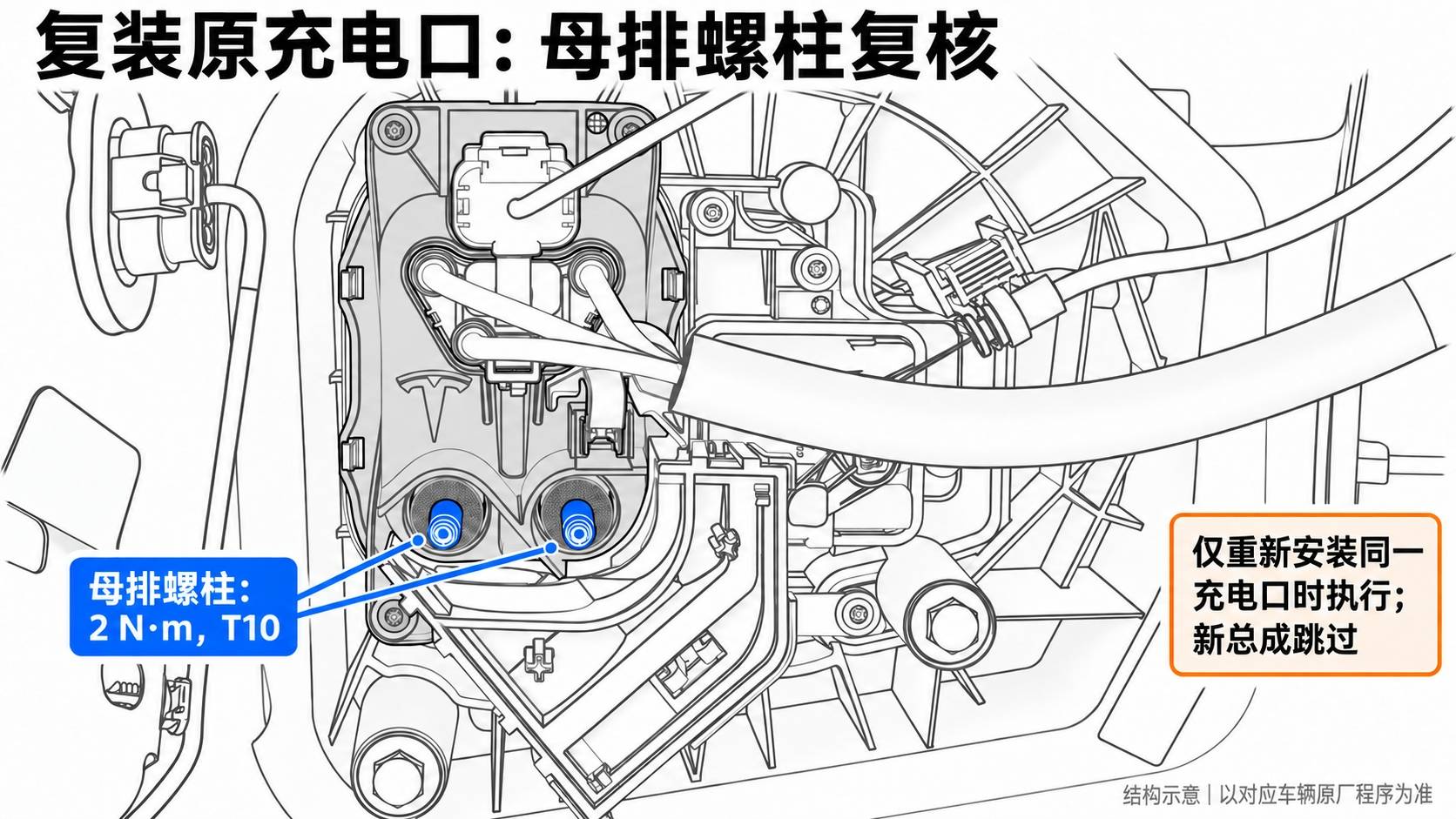

同一端口复装还要求对背面母排螺柱进行2 N·m扭矩检查，使用T10及规定延长件、扭矩工具；新总成跳过。这个数值针对螺柱，不是母排引线螺母。恢复母排引线后，其2个螺母仍按9 N·m安装。

六、Hioki先调零，再逐个检查接头

原页2025年6月更新增加了电阻计零点调节步骤。按关联的电阻表调零程序准备Hioki，穿戴规定手套，分别测量每个母排引线与对应螺柱之间的连接电阻。不要跨接两根母排，也不要从本文接触面图自行推断探针落点；按原厂测试资料确认接触方式。

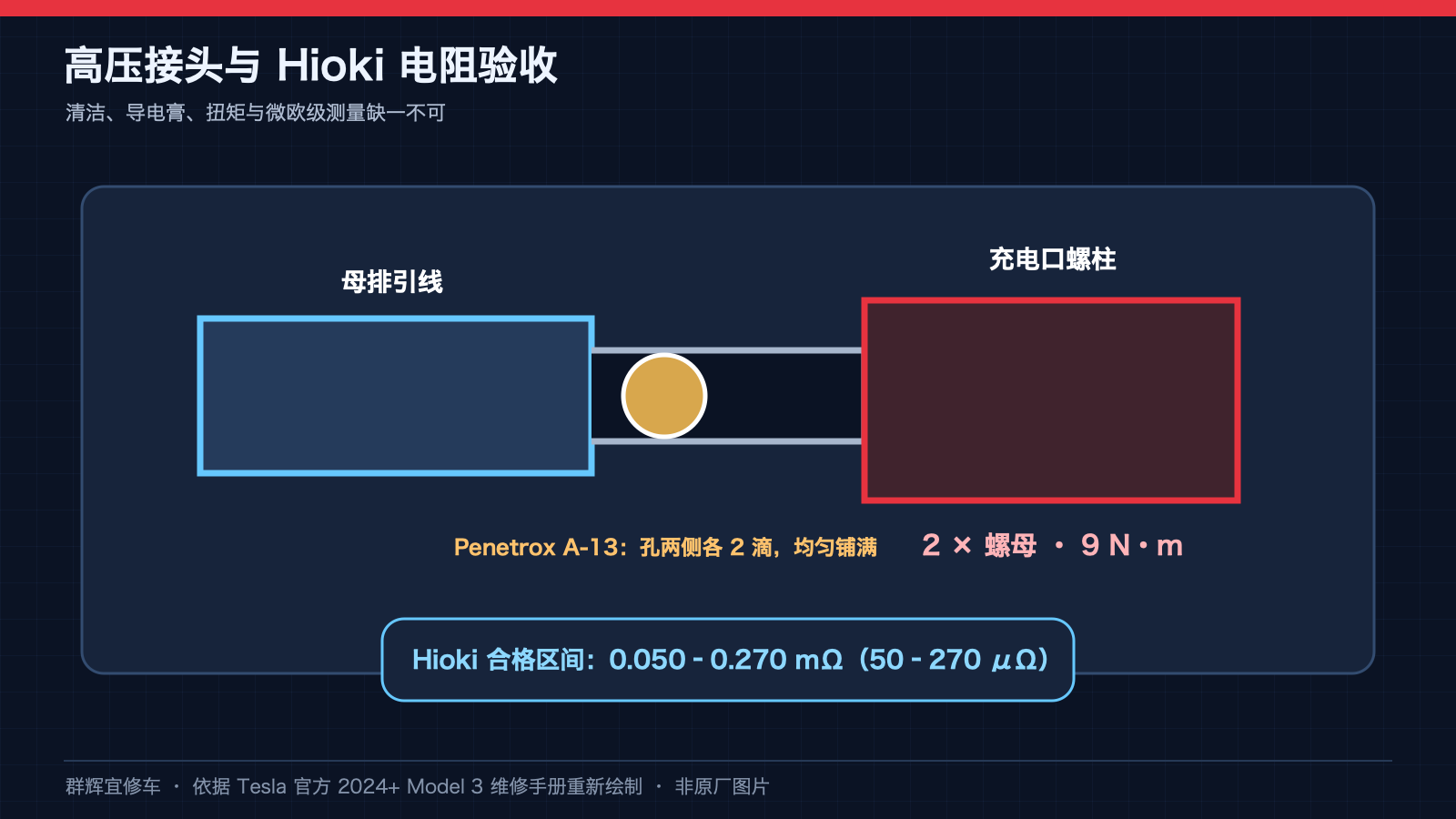

• 接受范围：0.050–0.270 mΩ，即50–270 μΩ。
• 高于0.270 mΩ：按程序拆下紧固件，IPA清洁接触区域，重新安装并复测。
• 低于0.050 mΩ：重新放置探针并再次测量；原页规定尝试4次后始终低于该值，可判定该项测试通过并继续。

低于下限的规则仅针对该程序的规定复测条件，不等于任何近零读数都正常。必须完成正确接触、调零与复测，并记录两处结果和单位，不能用毫欧与微欧混读。

七、按顺序恢复锁止、内饰和软件

完成测试后，装回安全盖，确认锁片和卡子接合；连接交流三相接头并锁定。按原页恢复车身线束夹、手动释放缆索、交流逻辑接头及白色锁片、传动装置接头锁止、直流逻辑接头及白色锁片。不要遗漏其中一个逻辑连接。

恢复左侧饰板、工作灯插头、卡子、负重底板支架、门槛与底板等部件，核对没有夹线或折伤饰板。随后按关联程序恢复低压电源、重新安装软件和前备箱后挡板，不能以“已经装牢”为由省略软件步骤。

八、充电与盖板动作共同验收

按原厂要求验证盖板响应，使用充电手柄按钮开启并连接，确认车辆实际充电；断开后确认盖板关闭。原厂警告不要手动强行关闭充电口盖板。开工时手动打开盖板和完工时禁止强制压闭不是同一动作，不能混为一谈。

最后恢复左前窗、车门及后备箱状态。工单记录应包括适用端口版本、3个总成固定螺栓与2个母排螺母、复用或新件分支、螺柱检查适用性、两处电阻与仪表单位、软件和实际充电测试结果。本文用于专业资料理解，不替代当前原厂程序和高压作业资质。

资料来源

Tesla：Charge Port (GB)（拆卸和更换），校正代码44012702。配图依原页照片及线描重新绘制，数量按部件识别需要安排；非原厂图片，不作为端子图或探针定位图。
