2024+ 特斯拉 Model 3 第三代充电口盖执行机构更换：大小索环布线与 1 N·m

2024 年及以后款 Model 3 第三代充电口盖执行机构更换，主程序的关键检查点是连接器、大小索环内的线束走向、盖板支脚与执行机构检修孔的对齐。固定执行机构的 3 颗螺钉复装扭矩只有 1 N·m，原厂标为可重复使用。主程序直接引用中国国标充电口盖总成程序，本文按该盖板配置限定范围；不同市场的充电口盖结构需另行核对。

拆卸：先按关联程序取下盖板总成

按《充电端口盖板 - 充电端口 - 国标》拆下盖板总成，再断开执行机构连接器。释放执行机构线束时，原厂说明先把小索环从大索环中取出，再把线束穿过大索环。不要直接牵拉接插件或剪断索环。之后用原厂推荐的 T10 套筒与 4 英寸加长件拆下 3 颗螺钉，将执行机构与盖板分开。

安装：先对齐支脚与检修孔

把执行机构与充电口盖板结合，先确认盖板上的支脚对准执行机构的检修孔、两件均完全就位，再安装 3 颗固定螺钉并以 1 N·m 紧固。将线束穿过大索环并固定，使小索环正确复位，接回执行机构连接器。最后按国标充电口盖关联程序装回盖板总成，检查连接器、索环和盖板运动状态。主程序不提供充电电路维修或高压连接器拆装步骤，不得把本页用作充电端口电气拆装指南。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：第三代充电口盖执行机构。

中文原厂程序：《充电端口执行机构 - 第三代 ((拆卸和更换))》

英文原厂程序：Actuator - Charge Port (Gen 3) (Remove and Replace)

原厂资料编号（GUID）：GUID-5463F6D8-669E-4EEC-BCBC-1343EBB1F410
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-25。

适用范围与资料说明：中英文页均标 2026-08-09，三颗螺钉 1 N·m、大小索环处理及先对齐后紧固的要求一致；中文正文交替称“充电接口盖板执行机构”和“充电接口传动装置”，均指本主程序的盖板执行机构。

相关操作分别查以下程序：

主程序明确引用：《充电端口盖板 - 充电端口 - 国标（拆卸和更换）》／英文 “Door Assembly - Charge Port (China)”，负责执行机构拆前盖板总成拆卸与完工后的盖板安装。它不替代本主程序的 1 N·m 或索环布线步骤。

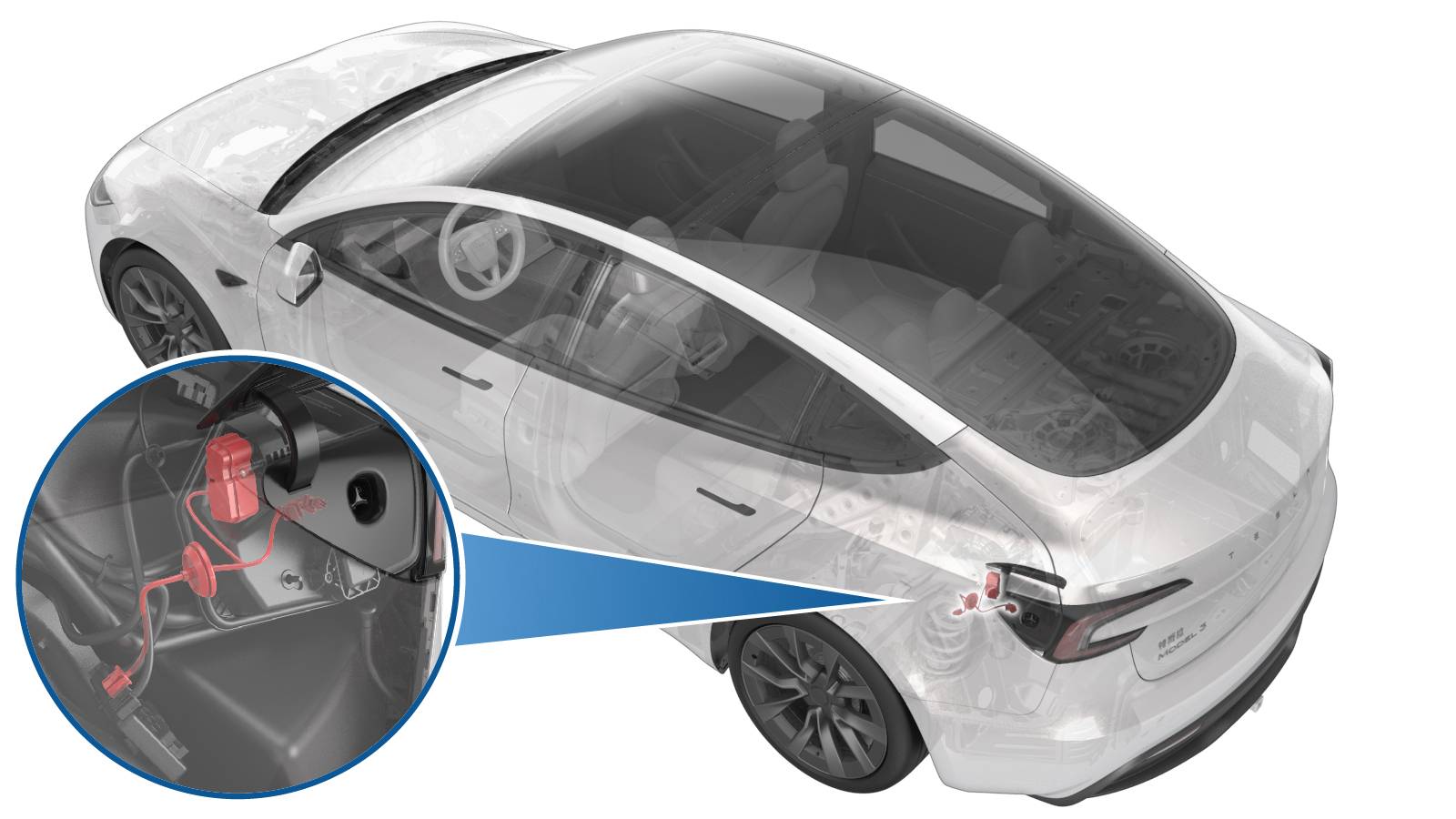

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
