奔驰71001_54_高压电池车外评估

一、适用车型与故障信息

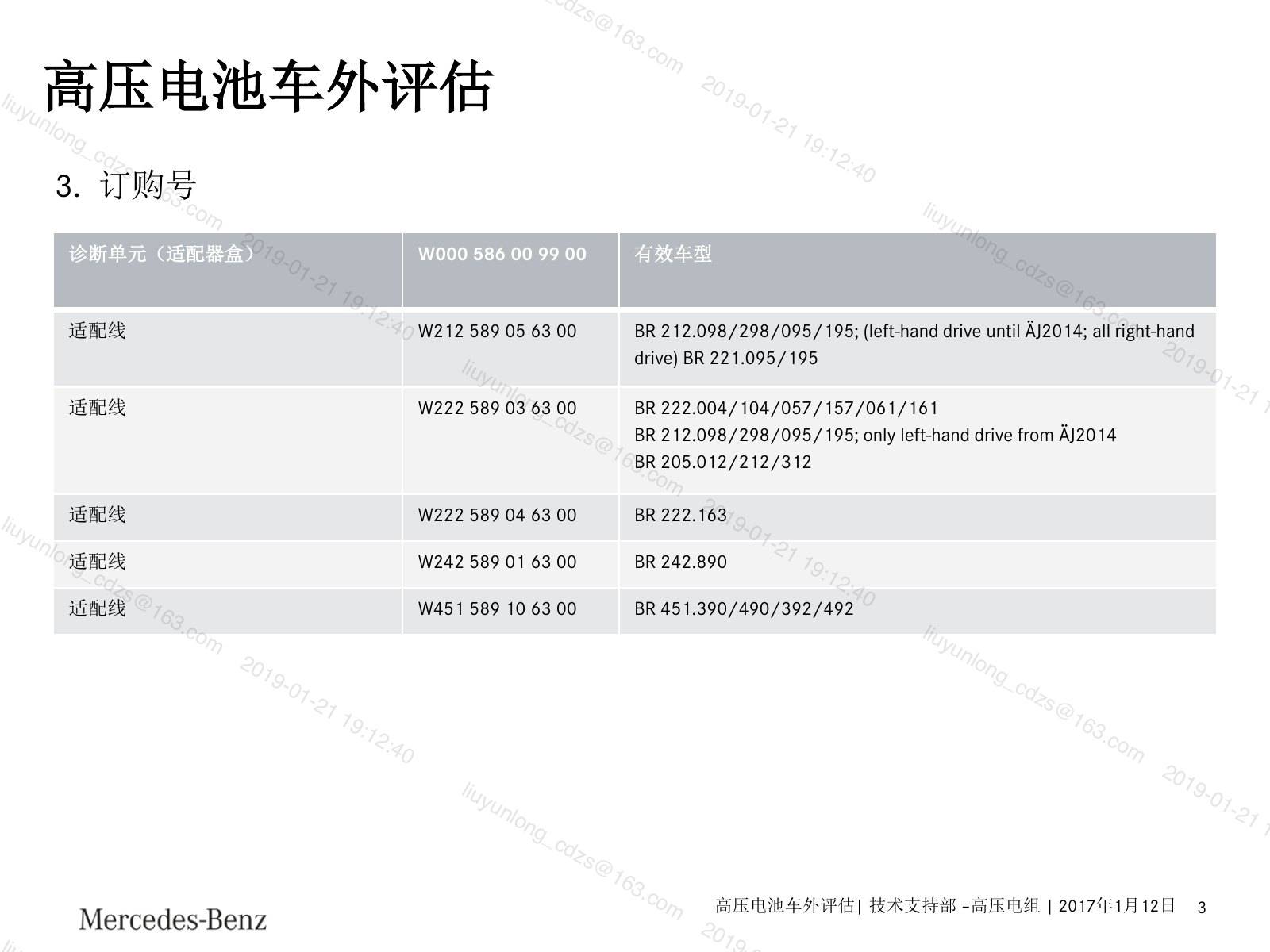

• 高压电池车外评估诊断单元（适配器盒） W000 586 00 99 00 有效车型高压电池车外评估| 技术支持部 –高压电组 | 2017年1月12日

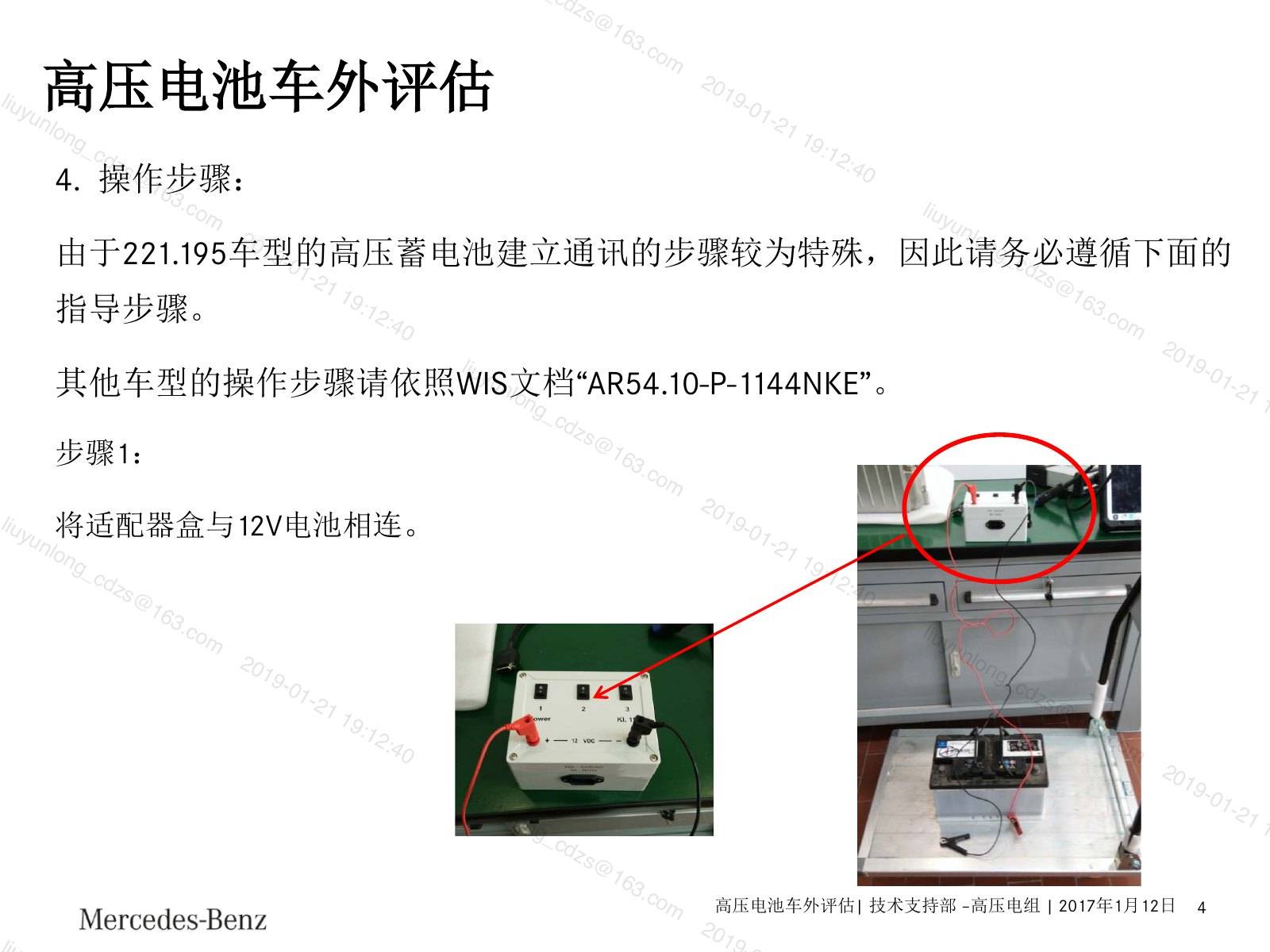

• 4. 操作步骤：由于221.195车型的高压蓄电池建立通讯的步骤较为特殊，因此请务必遵循下面的指导步骤。
• 其他车型的操作步骤请依照WIS文档“AR54.10-P-1144NKE”。

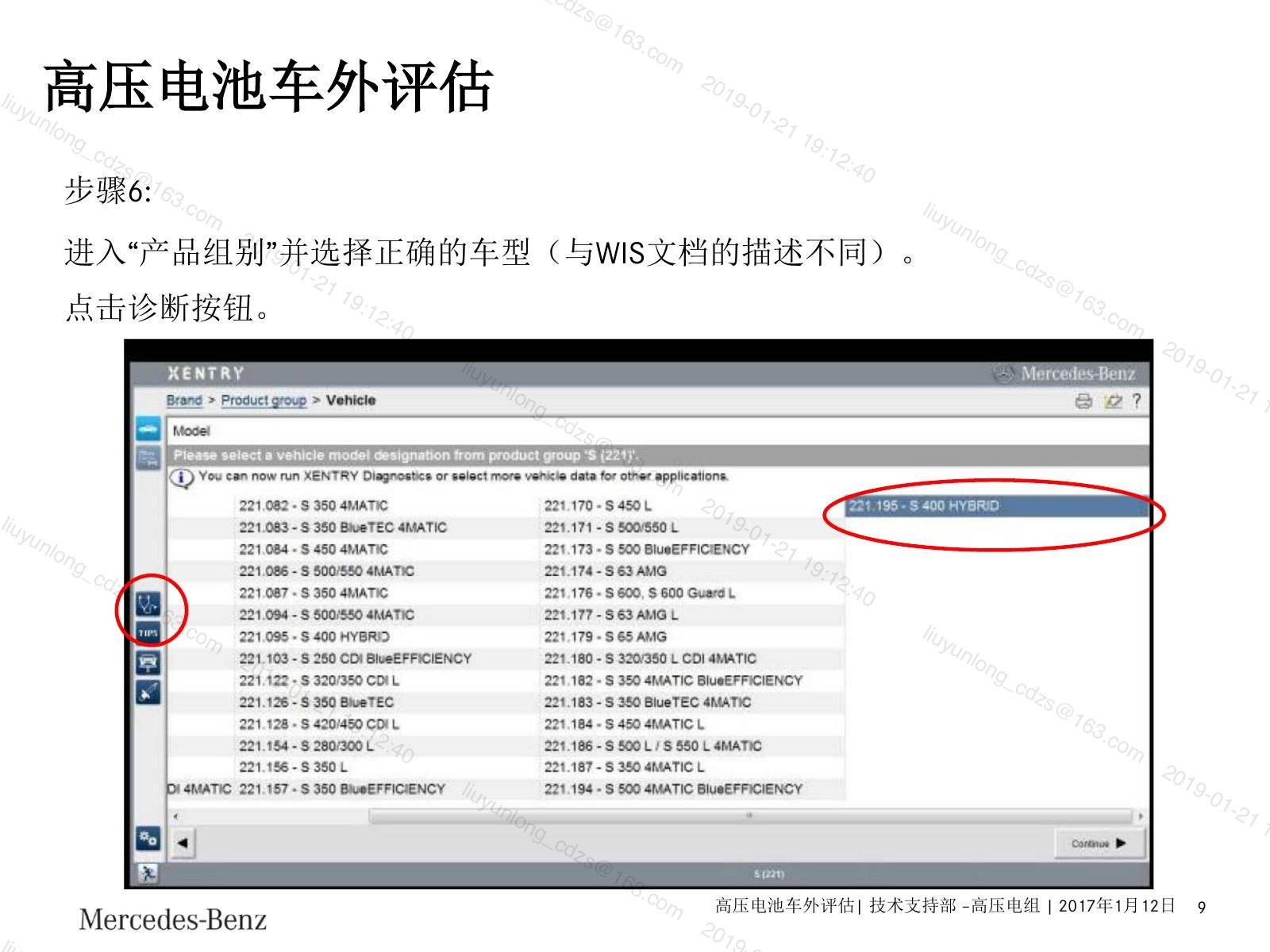

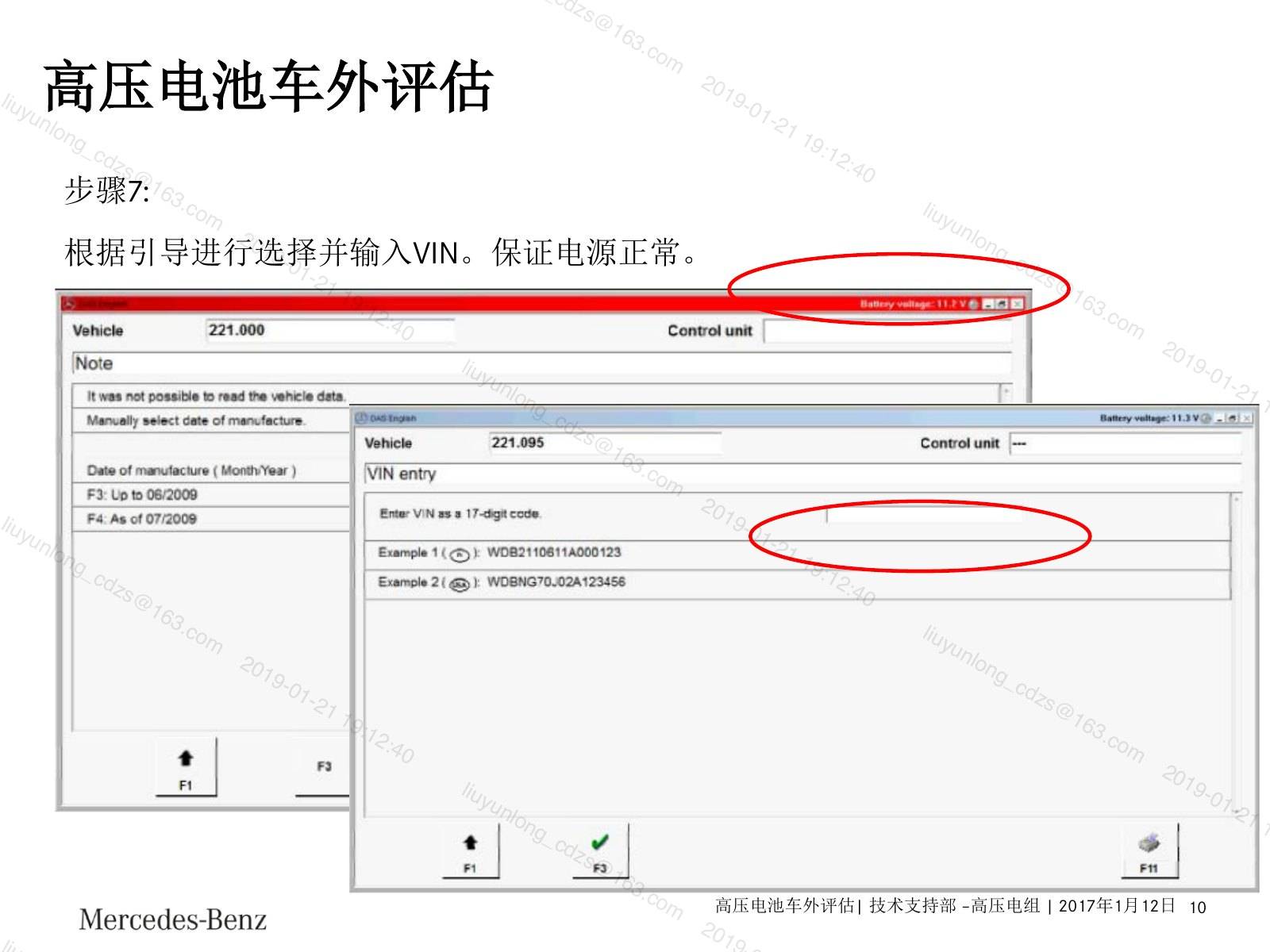

• 高压电池车外评估进入“产品组别”并选择正确的车型（与WIS文档的描述不同）。

二、检查与诊断要点

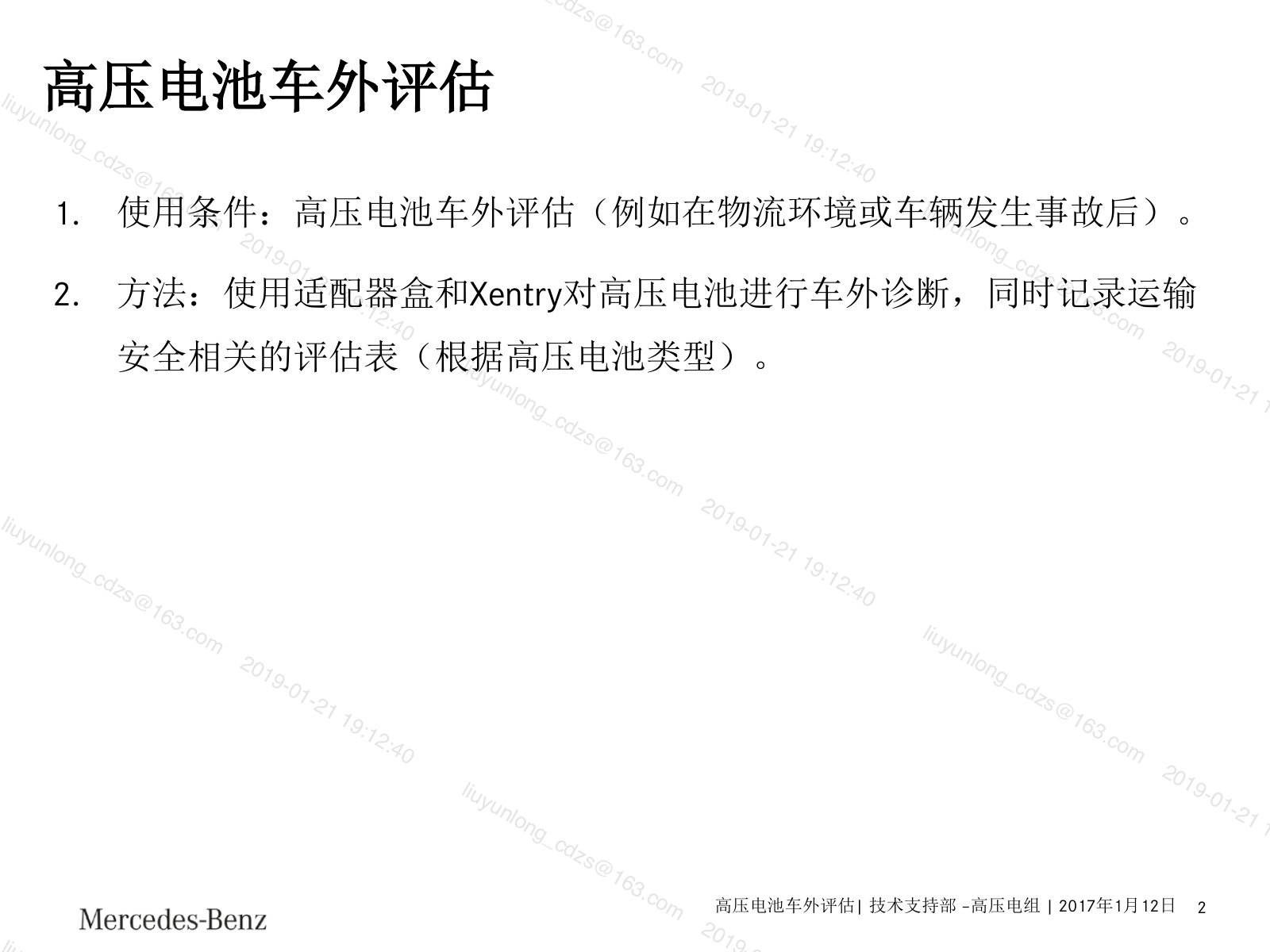

• 2. 方法：使用适配器盒和Xentry对高压电池进行车外诊断，同时记录运输安全相关的评估表（根据高压电池类型）。

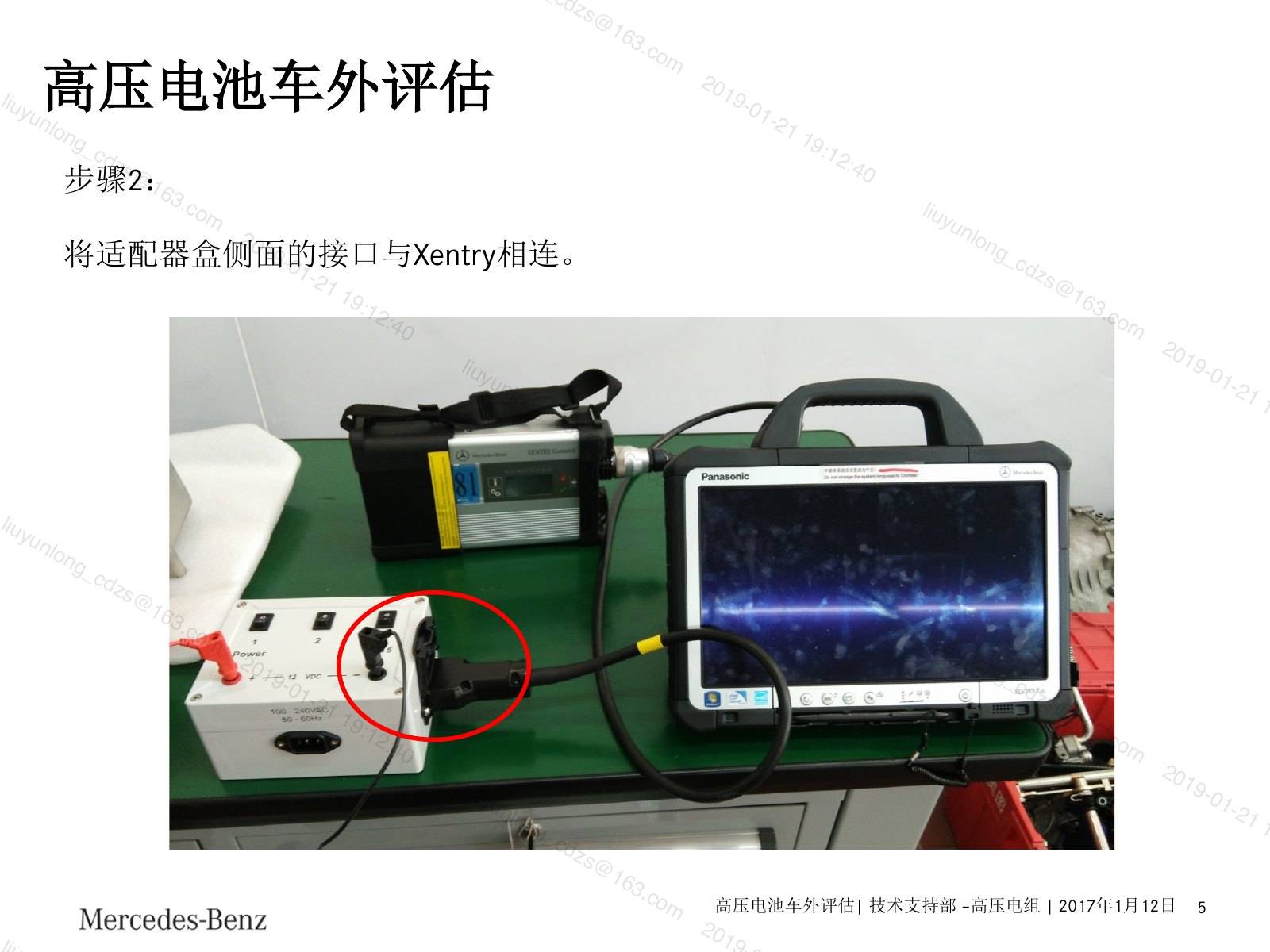

• 高压电池车外评估将适配器盒侧面的接口与Xentry相连。

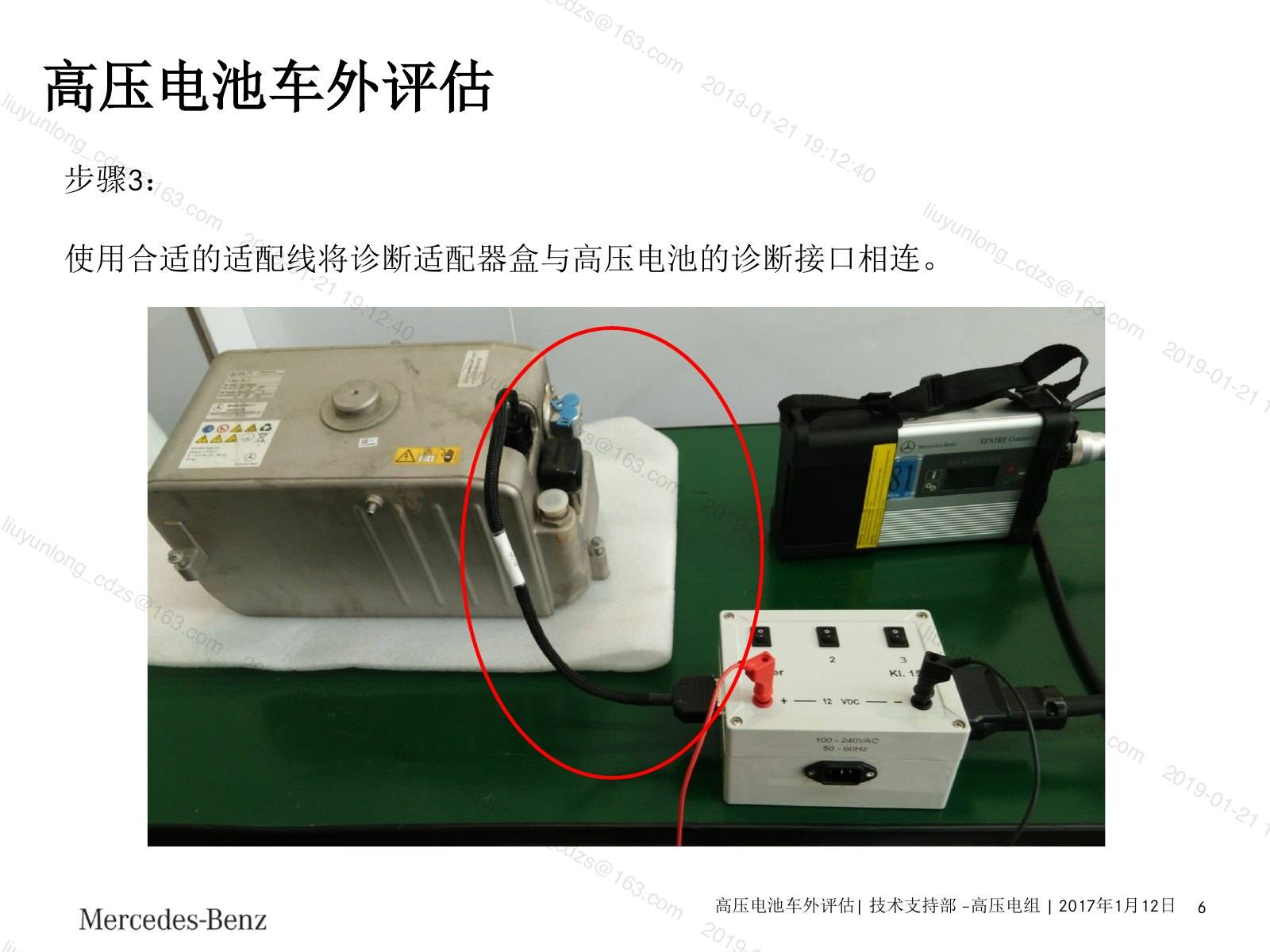

• 高压电池车外评估使用合适的适配线将诊断适配器盒与高压电池的诊断接口相连。

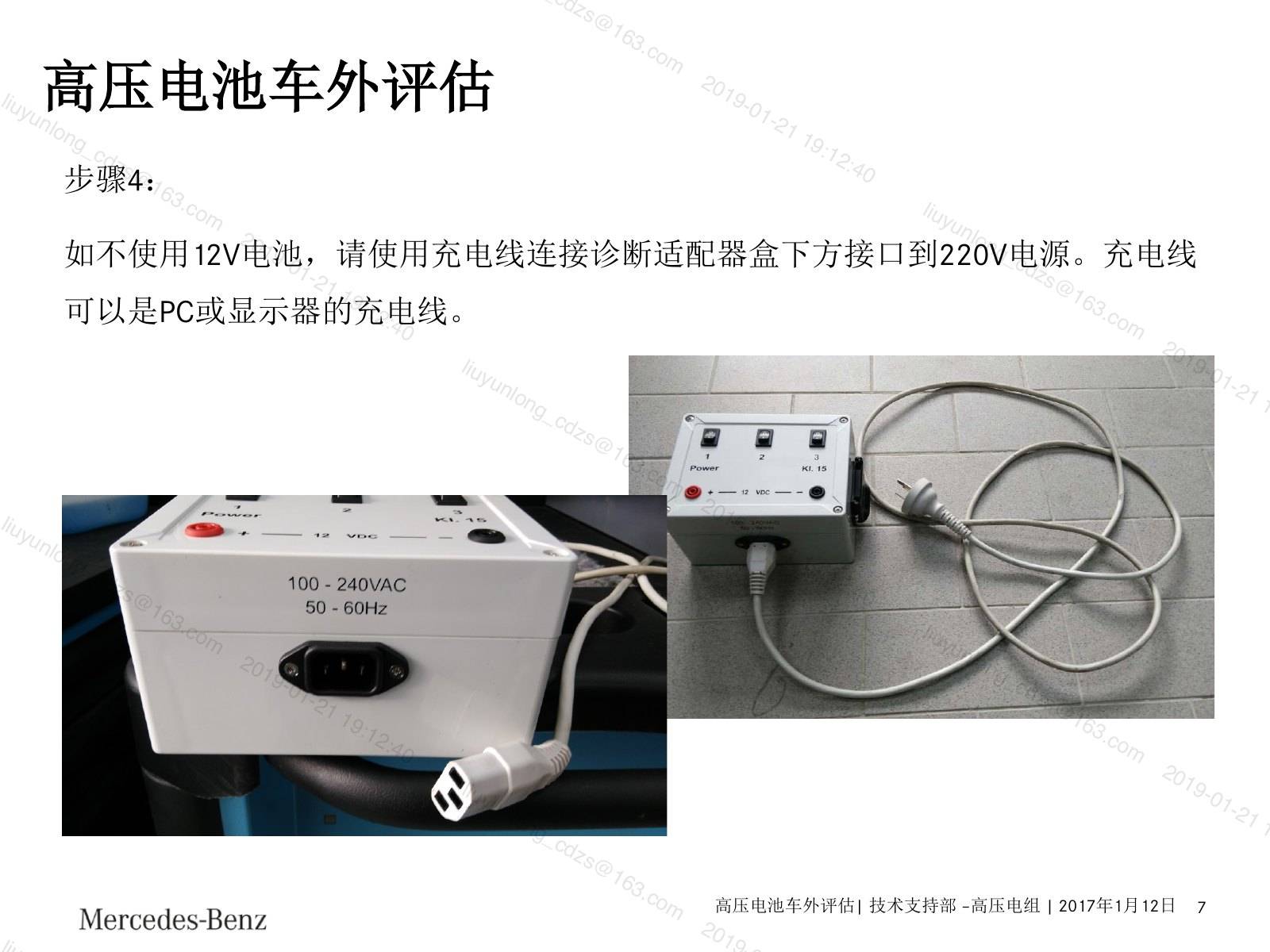

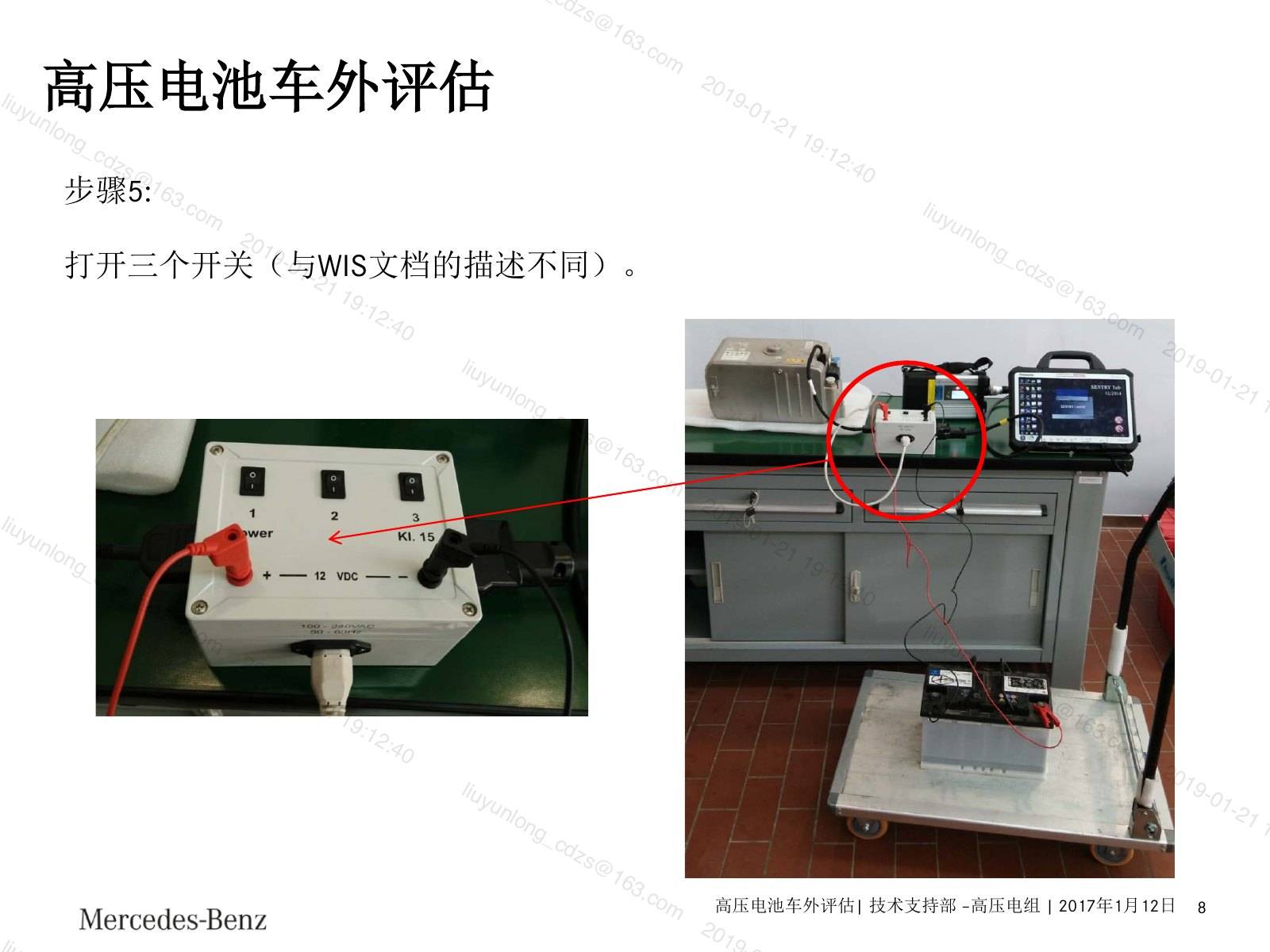

• 高压电池车外评估如不使用12V电池，请使用充电线连接诊断适配器盒下方接口到220V电源。
• 点击诊断按钮。

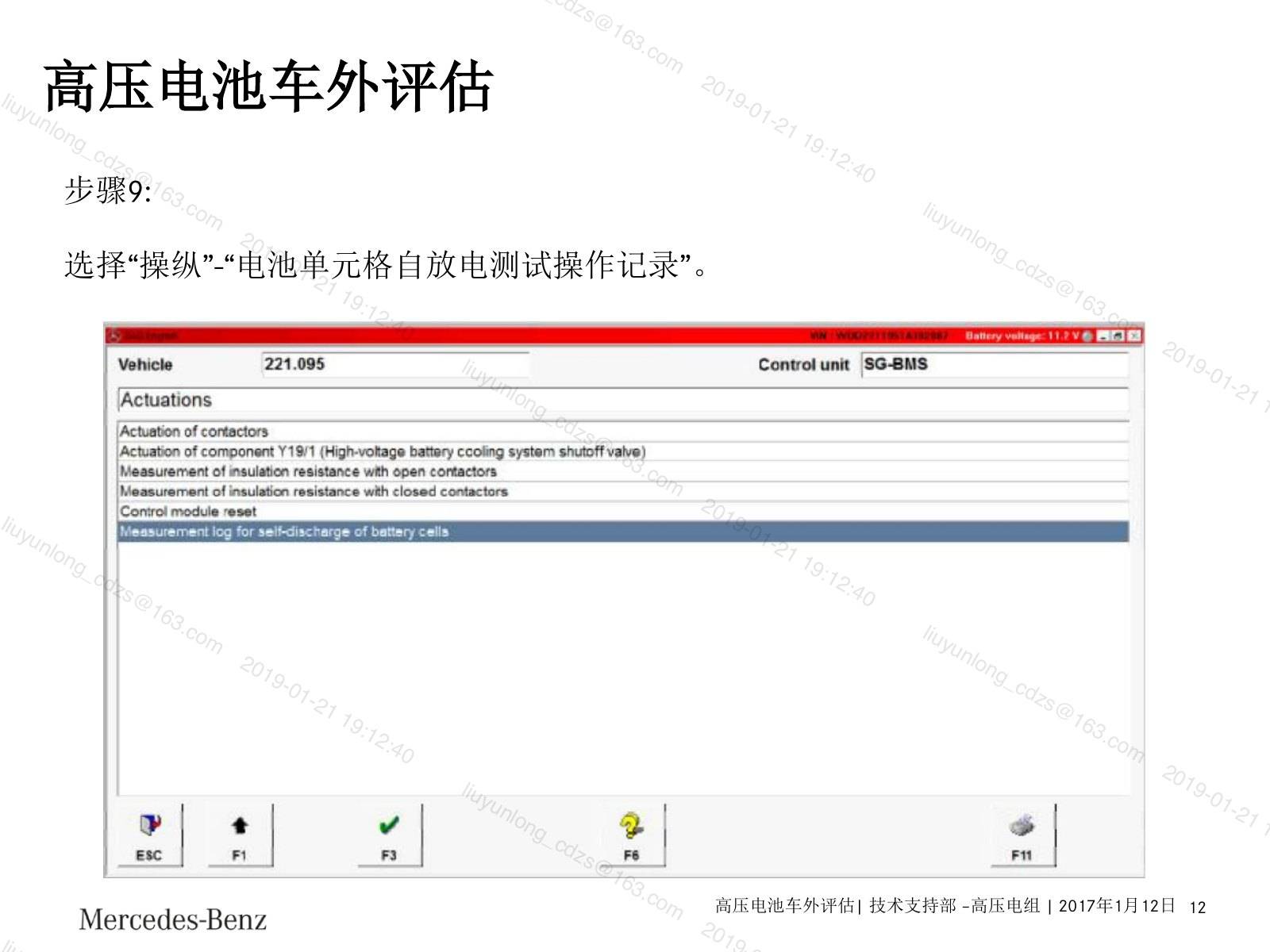

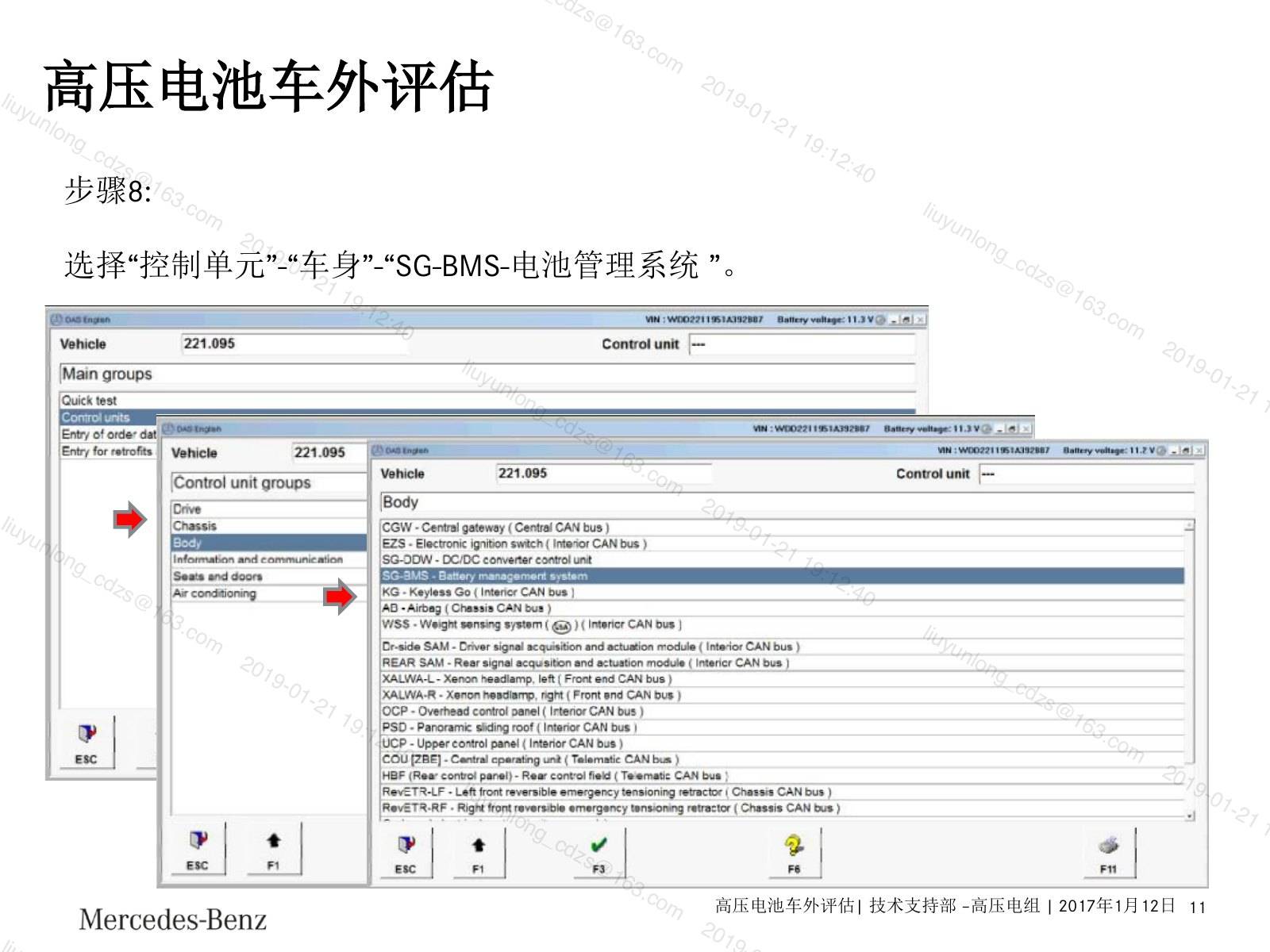

• 高压电池车外评估选择“操纵”-“电池单元格自放电测试操作记录”。

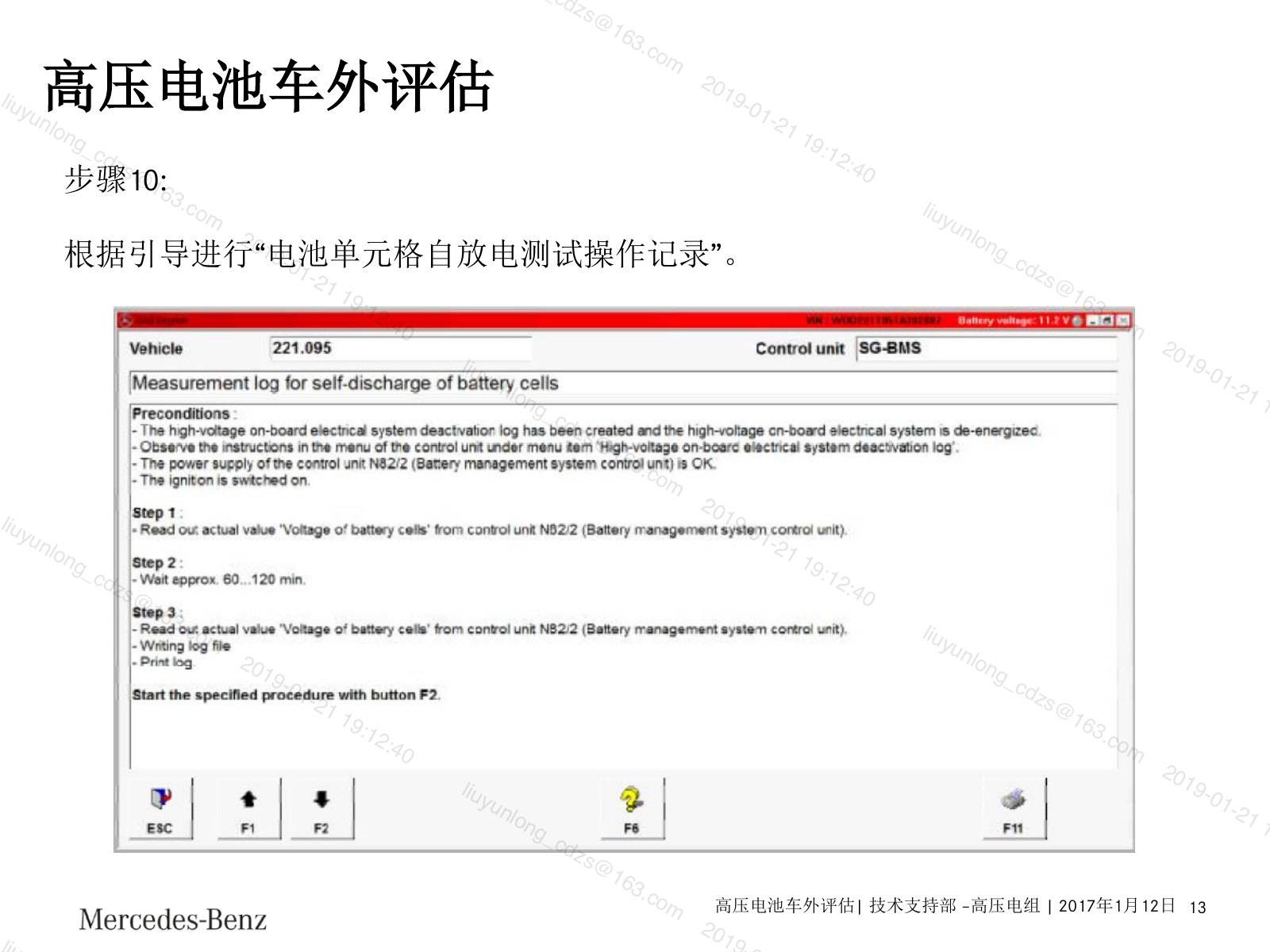

• 高压电池车外评估根据引导进行“电池单元格自放电测试操作记录”。

三、维修处理与操作要求

• 2. 方法：使用适配器盒和Xentry对高压电池进行车外诊断，同时记录运输安全相关的评估表（根据高压电池类型）。
• 高压电池车外评估将适配器盒侧面的接口与Xentry相连。
• 高压电池车外评估使用合适的适配线将诊断适配器盒与高压电池的诊断接口相连。
• 高压电池车外评估如不使用12V电池，请使用充电线连接诊断适配器盒下方接口到220V电源。
• 点击诊断按钮。

四、记录与注意事项

• 2. 方法：使用适配器盒和Xentry对高压电池进行车外诊断，同时记录运输安全相关的评估表（根据高压电池类型）。
• 高压电池车外评估将适配器盒侧面的接口与Xentry相连。
• 高压电池车外评估使用合适的适配线将诊断适配器盒与高压电池的诊断接口相连。
• 高压电池车外评估如不使用12V电池，请使用充电线连接诊断适配器盒下方接口到220V电源。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
