smart 453前雨刮器电机拆装：雨刮臂定位、导水槽进入与连杆复位

smart 453雨刮器电机位于前风挡下方导水区域，拆卸前需要记录雨刮臂停止位置。

装复角度不正确会造成雨刮片碰撞风挡边缘、互相干涉或停止位置过高。

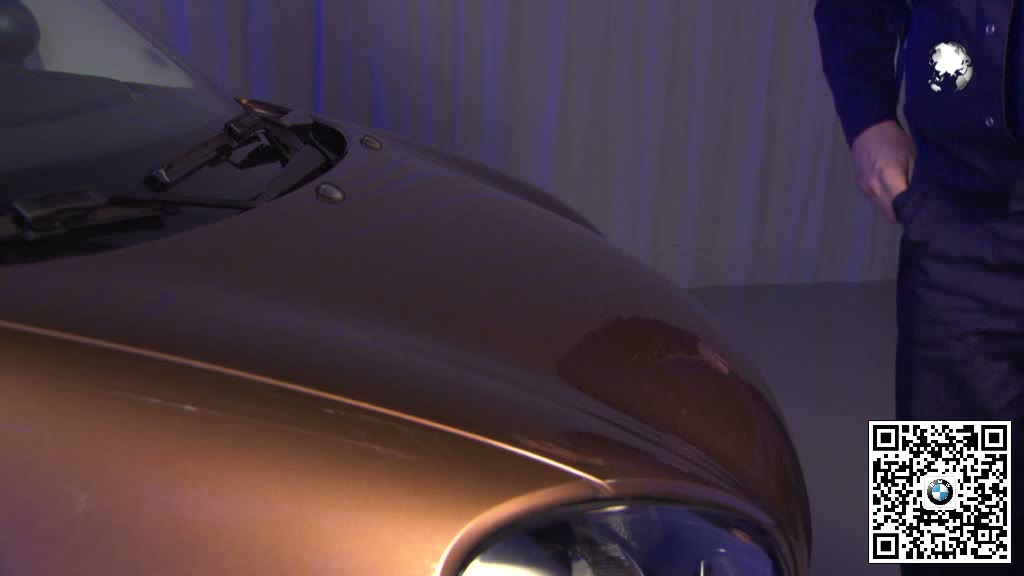

一、关闭雨刮并标记雨刮臂停止位置

让系统回到正常停止位后关闭点火，在风挡上记录刮片位置并保护玻璃和车身表面。

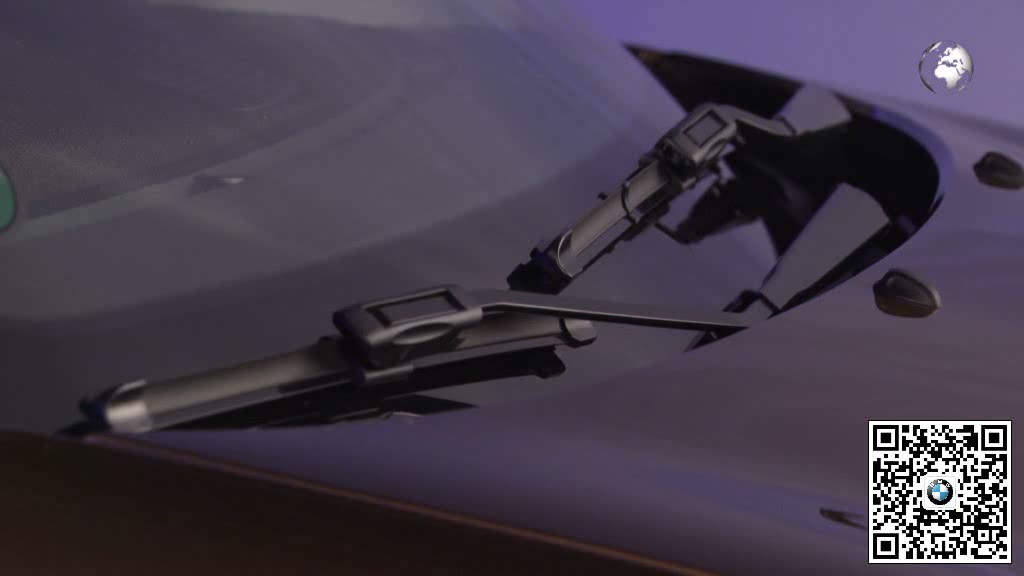

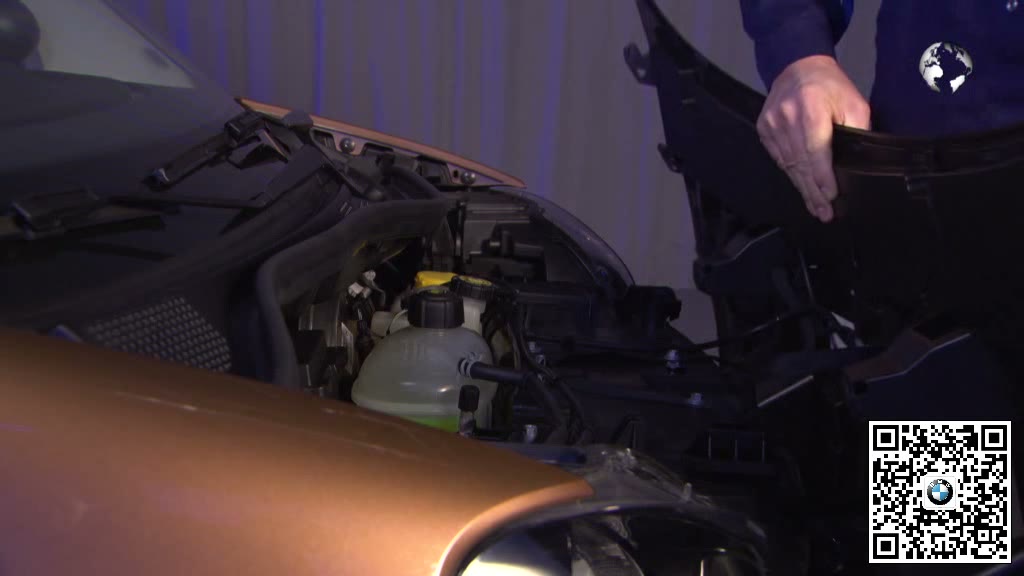

二、拆下雨刮臂和导水区域覆盖

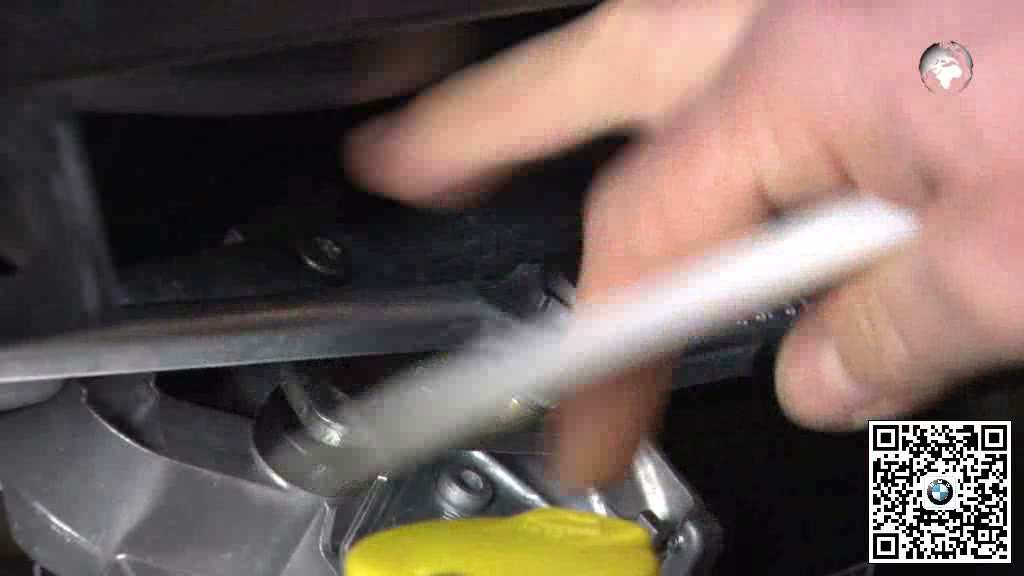

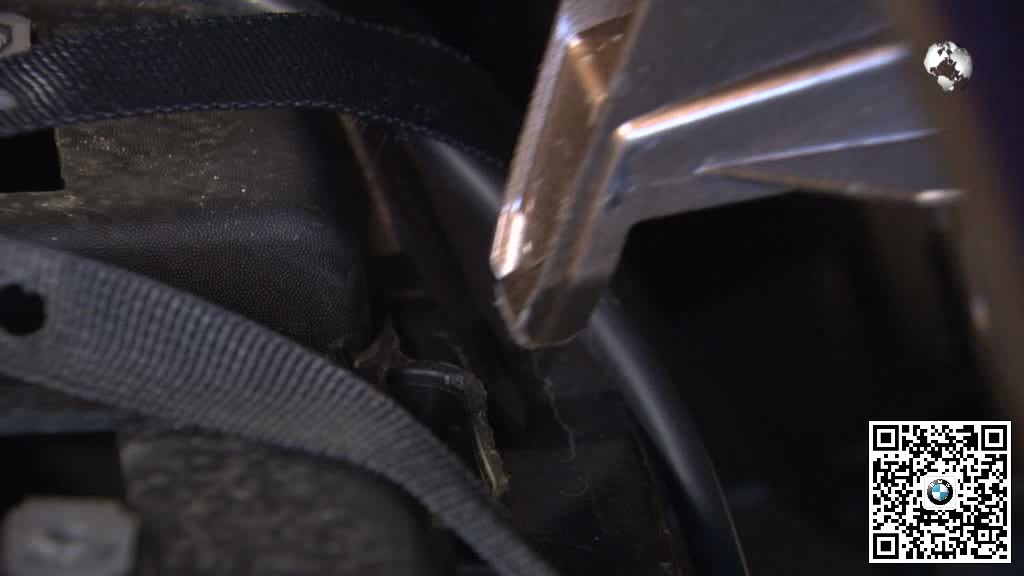

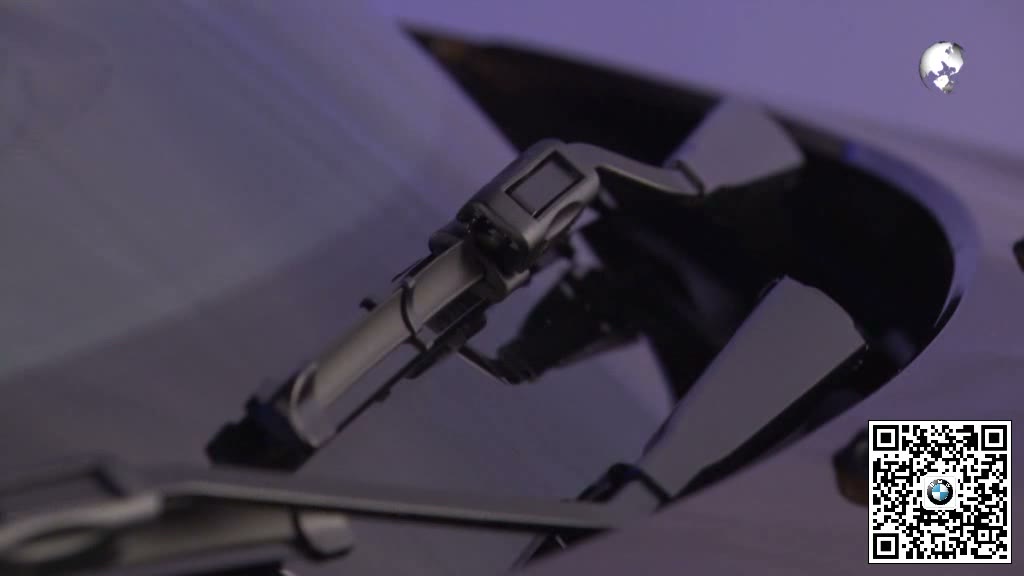

拆开雨刮臂固定并使用合适工具松脱锥形连接，随后按卡扣顺序移开下方覆盖。

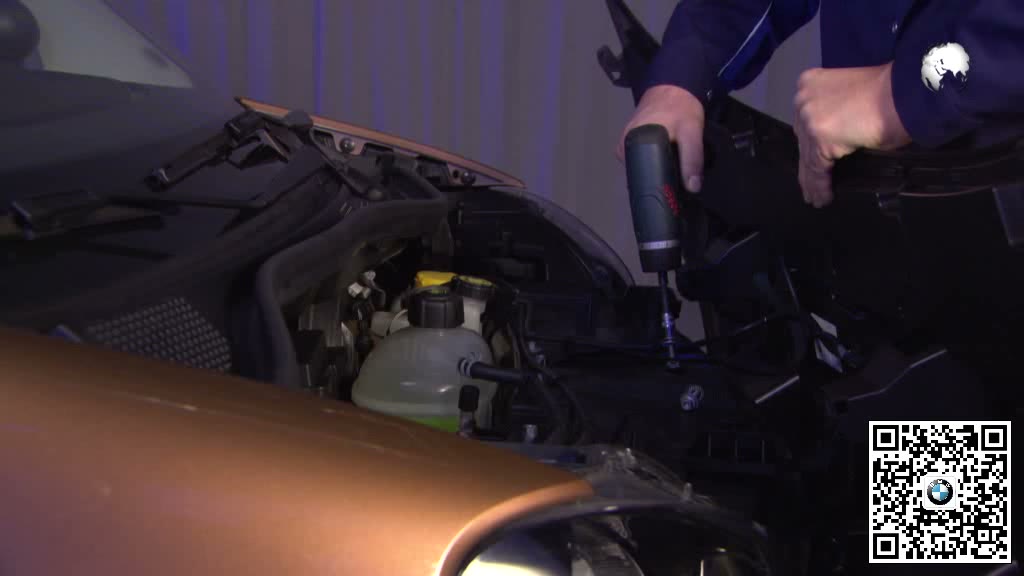

三、断开电机并移出连杆总成

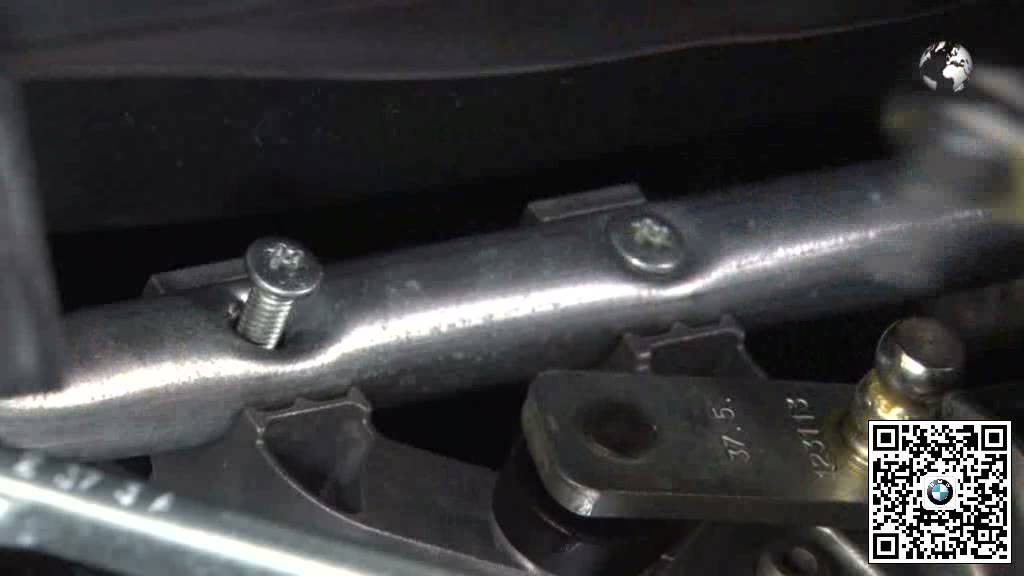

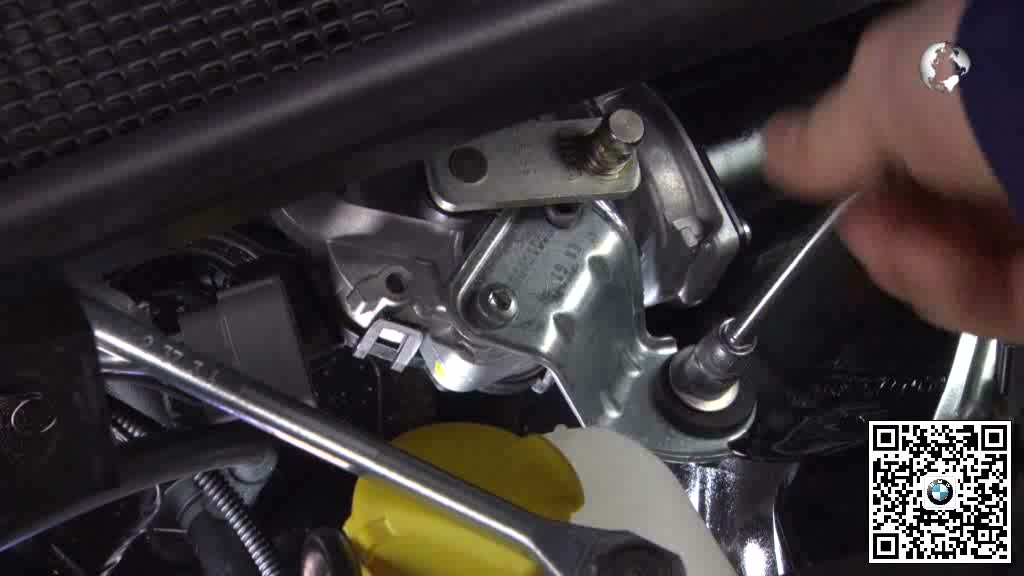

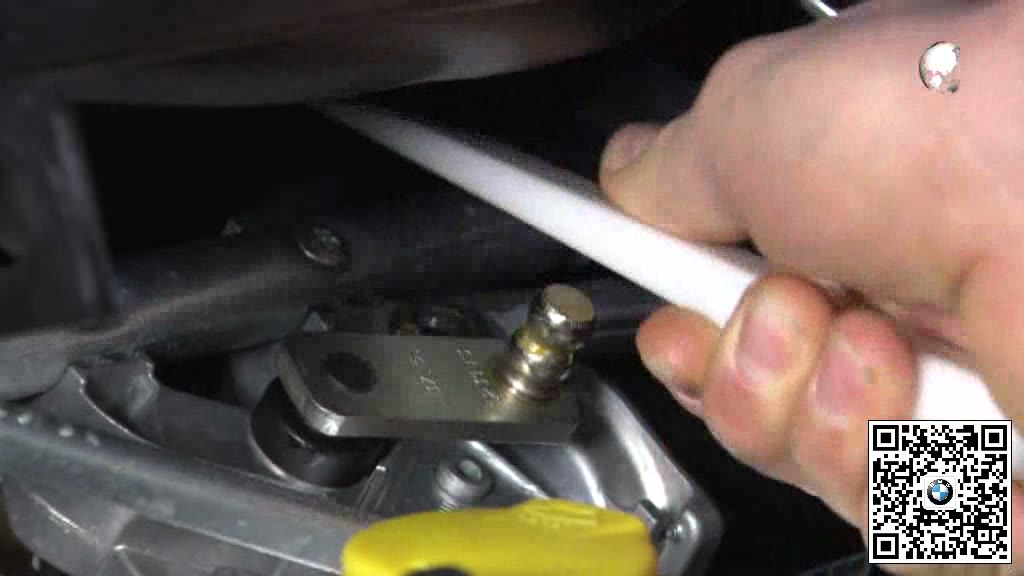

断开插接器，记录连杆位置，拆下支架固定后从有限空间平稳取出雨刮电机及连杆。

四、复位连杆雨刮臂并检查刮刷范围

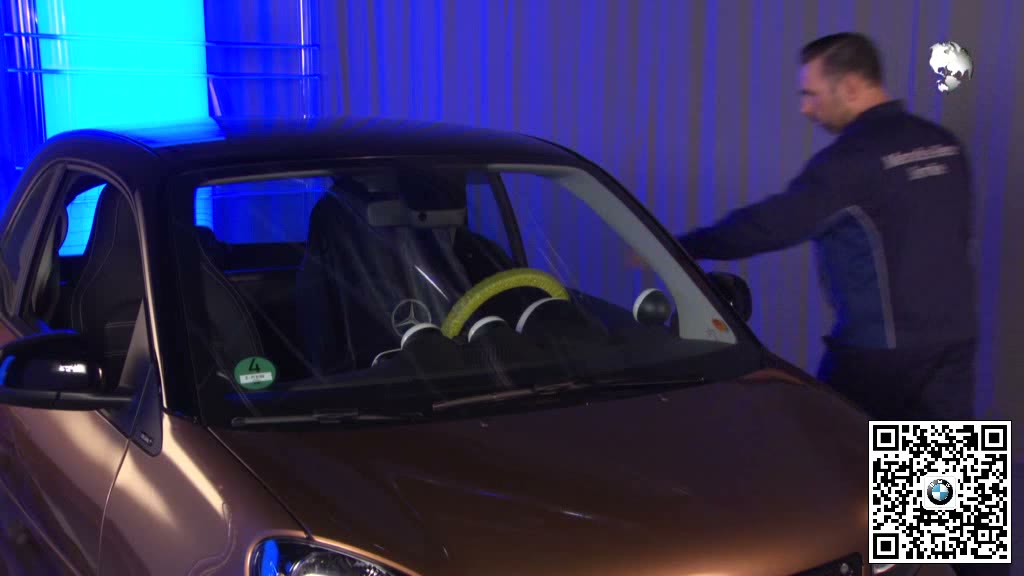

确认电机处于停止位，恢复连杆和覆盖，按标记安装雨刮臂并进行喷水刮刷功能测试。

五、完工检查要点

• 雨刮臂停止位置已标记。
• 风挡及车身表面得到保护。
• 连杆和电机位置装复正确。
• 刮刷范围与停止位置正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
