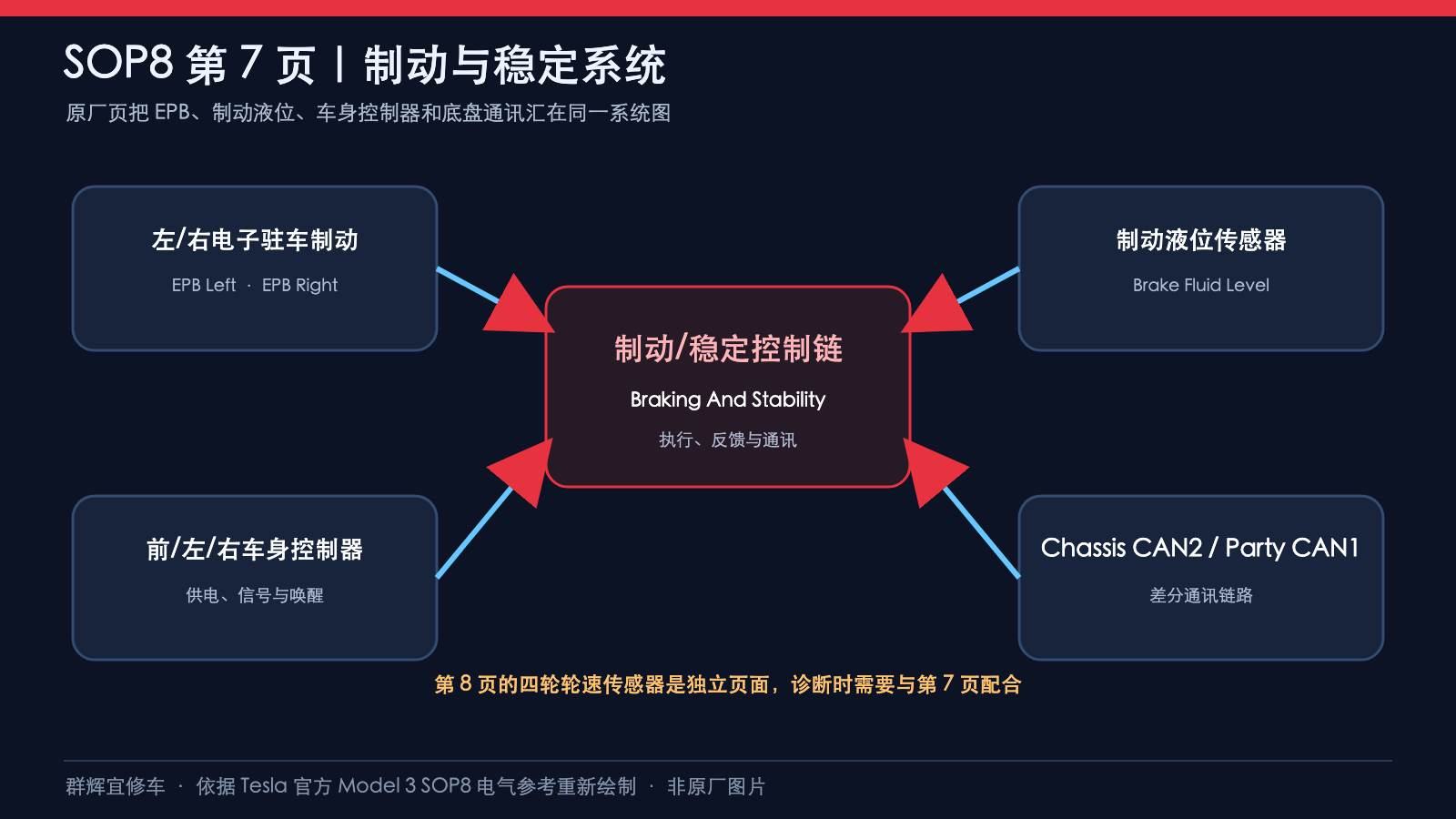

制动线路先分清LHD/RHD与CSUSP/ASUSP,再按连接器和端号追图。本文核对Tesla Model 3 SOP8交互page=7(Braking And Stability)实际动态图与其下载PDF。打印页为8 OF 57、05 2023;该PDF标题栏却写Audio - RHD,与页面及图内iBooster/DTS/EPB内容不一致。这里明确记录原标题栏差异,按实际制动线路解释,不把它当作右舵音响图。
本页范围是助力器、踏板位移相关DTS、制动液位、CAN与后轮驻车制动;轮速在相邻独立页面,不在本页编造轮速针脚。标题2024+不是所有车辆的通用保证,施工前按VIN、生产日期、舵位和悬架配置核对原厂适用资料。以下是查图说明,不是制动功能测试、带电测量或路试指令。
1、左舵:助力器供电、唤醒与液位
LHD助力器为X150、液位端为X159。主电源与主搭铁均4.00 mm² FLRB;唤醒、液位信号与液位搭铁均0.35 mm² FLRY。液位搭铁落G011 PIN9,不是主搭铁G012 PIN6。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| 前车身控制器 X012-5 | ++BRK01-A RD 4.00 FLRB | X150-1 主电源 |
| 前车身控制器 X010-6 | +BRK05-A YE 0.35 FLRY | X150-20 唤醒 |
| 液位 X159-2 | +BRK03-A BU 0.35 FLRY | 前车身控制器 X010-50 |
| 液位 X159-1 | +G007-A BK 0.35 FLRY | G011 PIN9 |
| 助力器 X150-9 | ++G018-A BK 4.00 FLRB | G012 PIN6 |

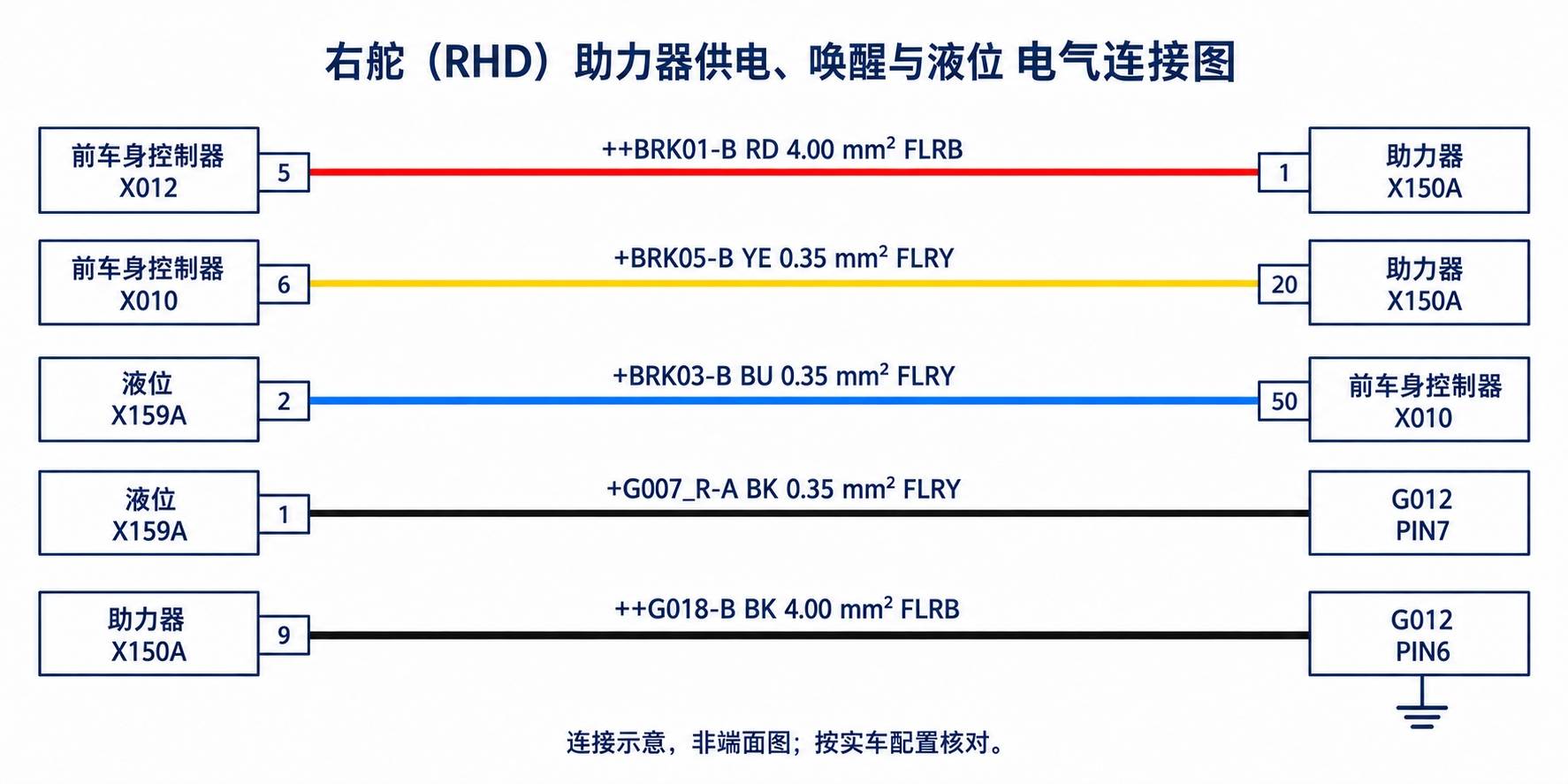

2、右舵:A后缀与不同液位搭铁
RHD改用X150A、X159A。前车身控制器针号相同,但BRK01/03/05线段为-B,液位搭铁改为+G007_R-A至G012 PIN7。LHD和RHD是条件分支,不是同车并装两个助力器。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| 前车身控制器 X012-5 | ++BRK01-B RD 4.00 FLRB | X150A-1 主电源 |
| 前车身控制器 X010-6 | +BRK05-B YE 0.35 FLRY | X150A-20 唤醒 |
| 液位 X159A-2 | +BRK03-B BU 0.35 FLRY | 前车身控制器 X010-50 |
| 液位 X159A-1 | +G007_R-A BK 0.35 FLRY | G012 PIN7 |
| 助力器 X150A-9 | ++G018-B BK 4.00 FLRB | G012 PIN6 |

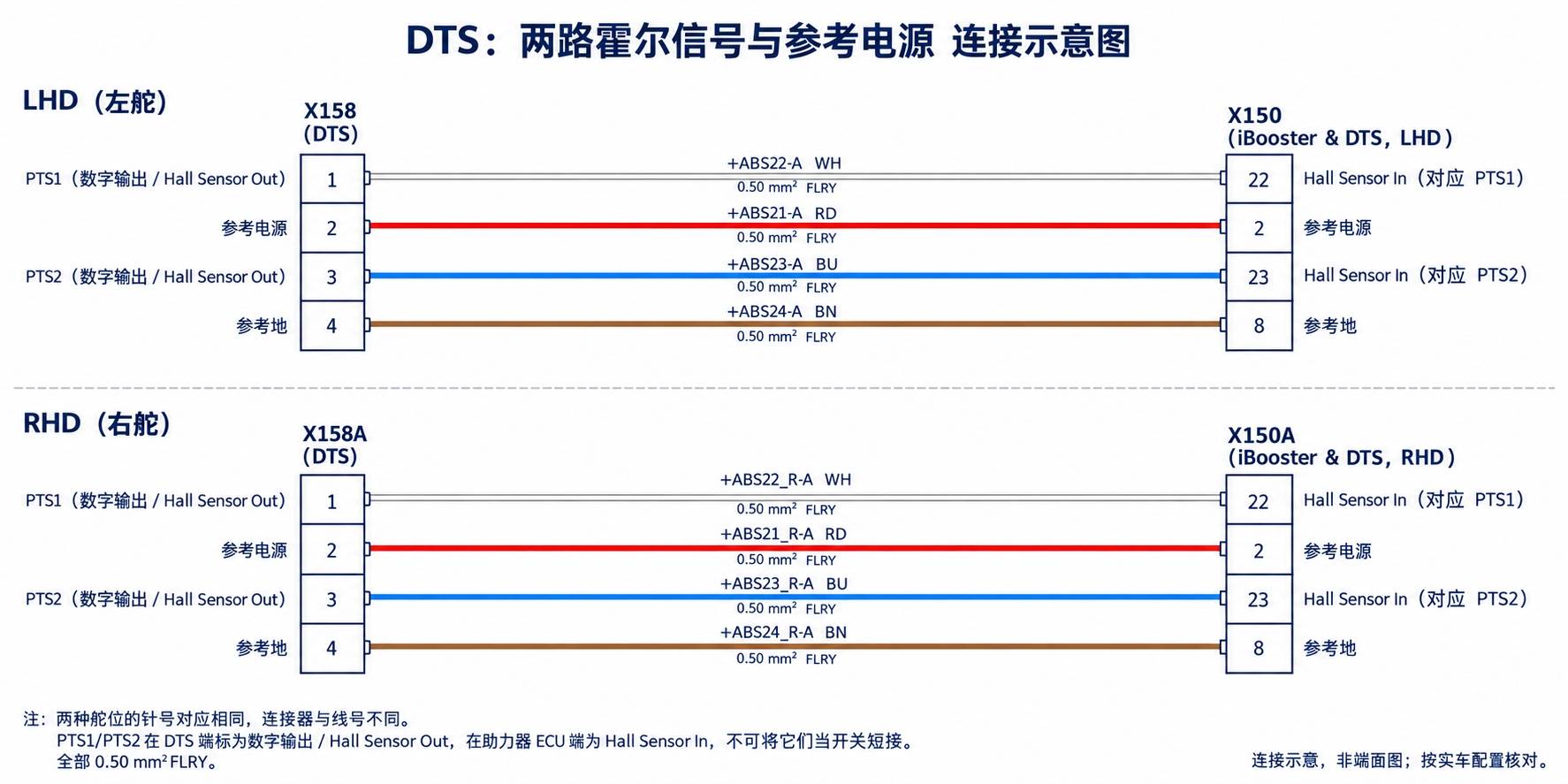

3、DTS:两路霍尔信号与参考电源
两种舵位的针号对应相同,连接器与线号不同。PTS1/PTS2在DTS端标为数字输出/Hall Sensor Out,在助力器ECU端为Hall Sensor In,不可将它们当开关短接。全部0.50 mm² FLRY。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| LHD X158-1 PTS1 | +ABS22-A WH | LHD X150-22 |
| LHD X158-2 参考电源 | +ABS21-A RD | LHD X150-2 |
| LHD X158-3 PTS2 | +ABS23-A BU | LHD X150-23 |
| LHD X158-4 参考地 | +ABS24-A BN | LHD X150-8 |
| RHD X158A-1 PTS1 | +ABS22_R-A WH | RHD X150A-22 |
| RHD X158A-2 参考电源 | +ABS21_R-A RD | RHD X150A-2 |
| RHD X158A-3 PTS2 | +ABS23_R-A BU | RHD X150A-23 |
| RHD X158A-4 参考地 | +ABS24_R-A BN | RHD X150A-8 |

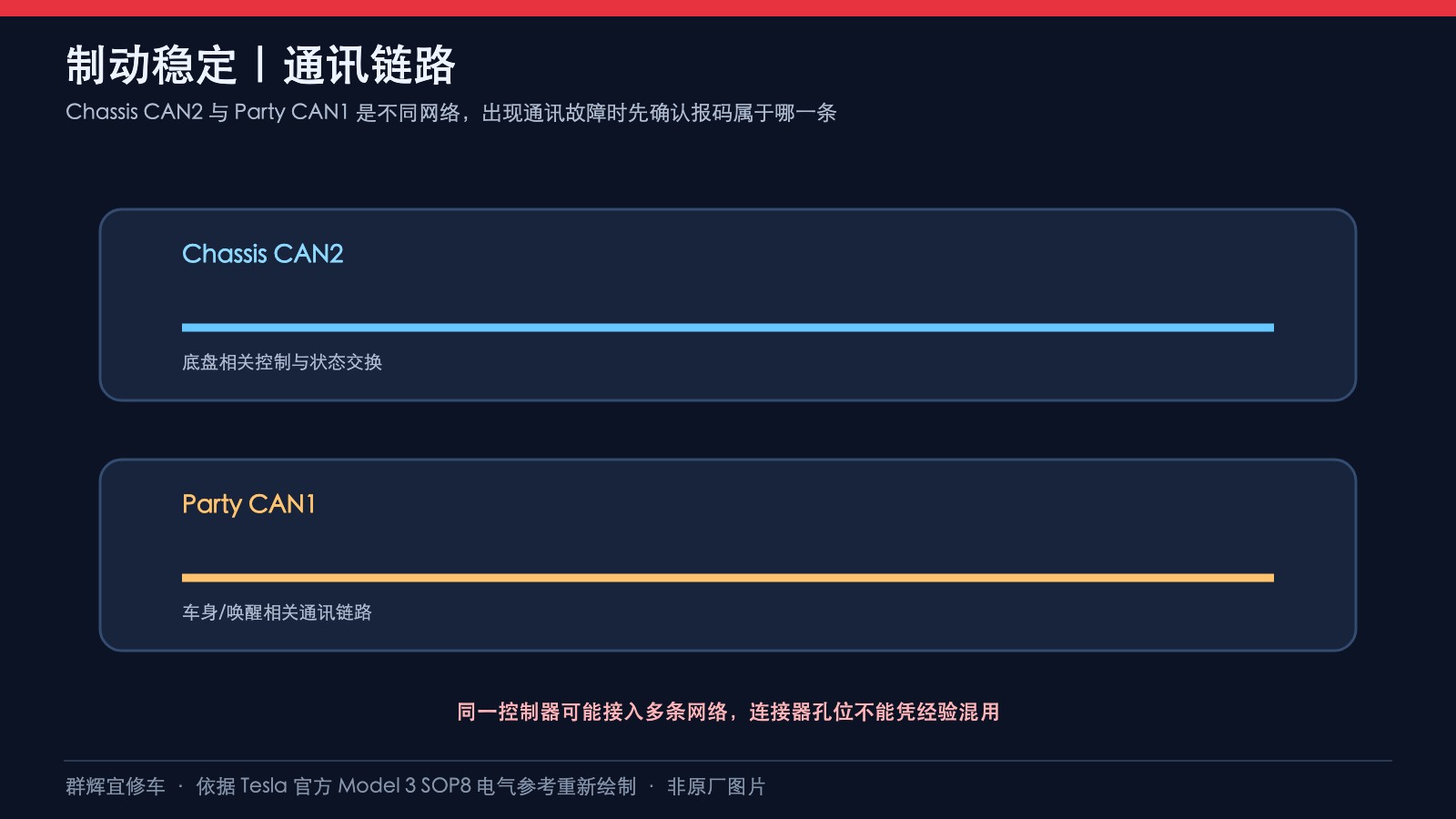

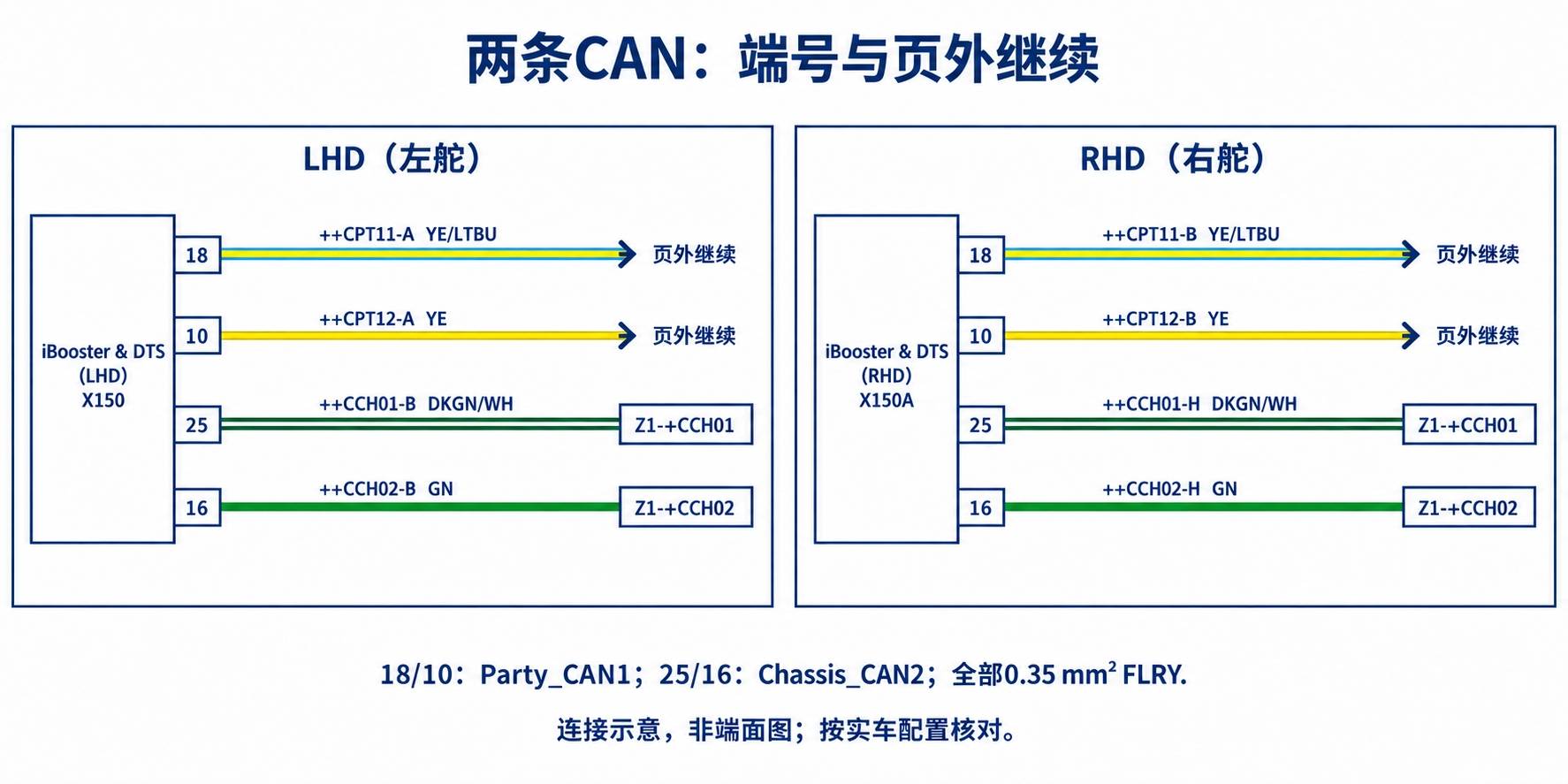

4、两条CAN:端号与页外继续
Party_CAN1使用18正/10负,Chassis_CAN2使用25正/16负。所有本组0.35 mm² FLRY。Party在本页以页外箭头结束,Chassis至Z1-+CCH01/02;不是两条CAN互相短接,也未提供终端电阻判定值。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| LHD X150-18 Party + | ++CPT11-A YE/LTBU | 页外继续 |
| LHD X150-10 Party - | ++CPT12-A YE | 页外继续 |
| LHD X150-25 Chassis + | ++CCH01-B DKGN/WH | Z1-+CCH01 |
| LHD X150-16 Chassis - | ++CCH02-B GN | Z1-+CCH02 |
| RHD X150A-18 Party + | ++CPT11-B YE/LTBU | 页外继续 |
| RHD X150A-10 Party - | ++CPT12-B YE | 页外继续 |
| RHD X150A-25 Chassis + | ++CCH01-H DKGN/WH | Z1-+CCH01 |
| RHD X150A-16 Chassis - | ++CCH02-H GN | Z1-+CCH02 |

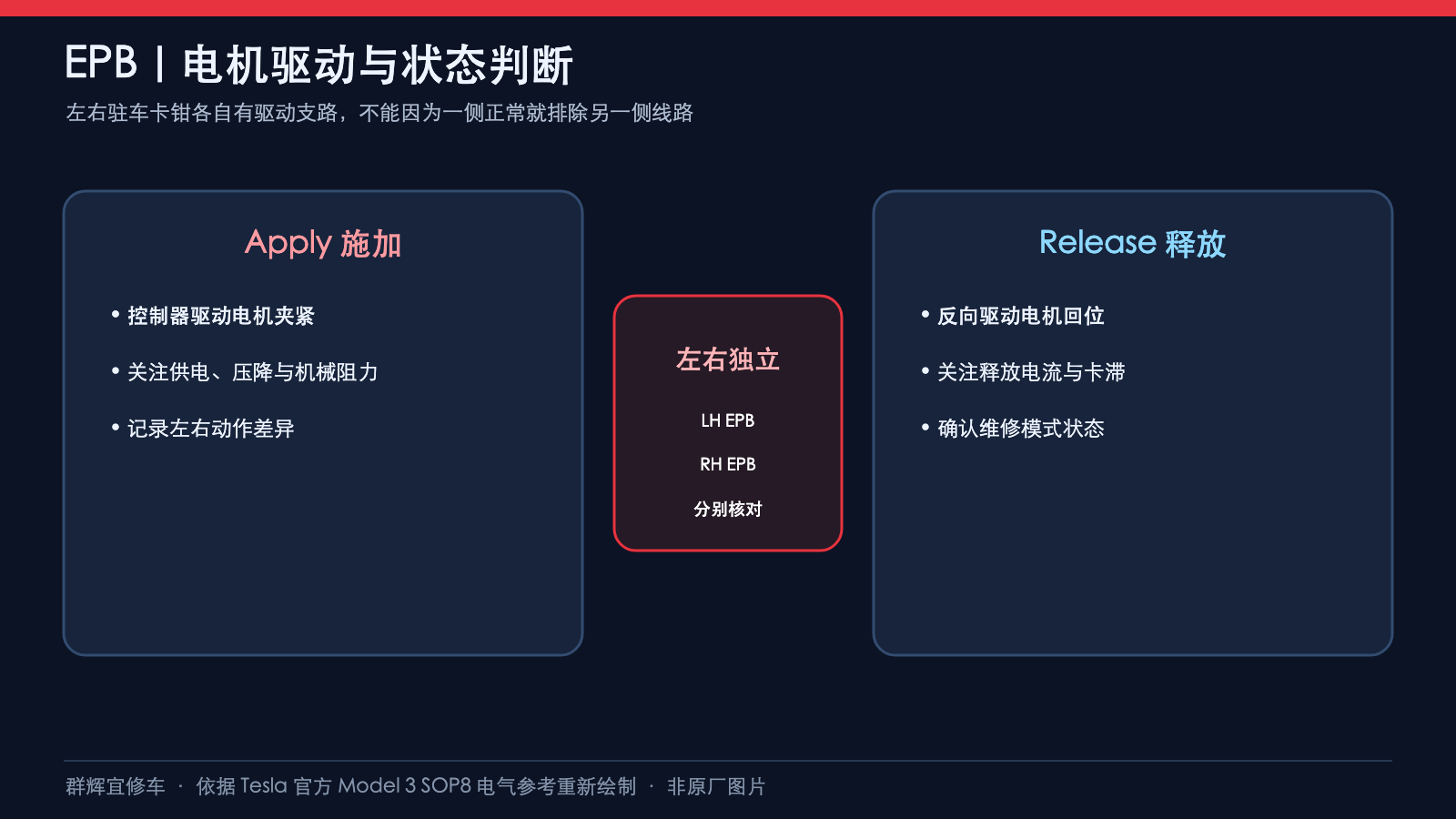

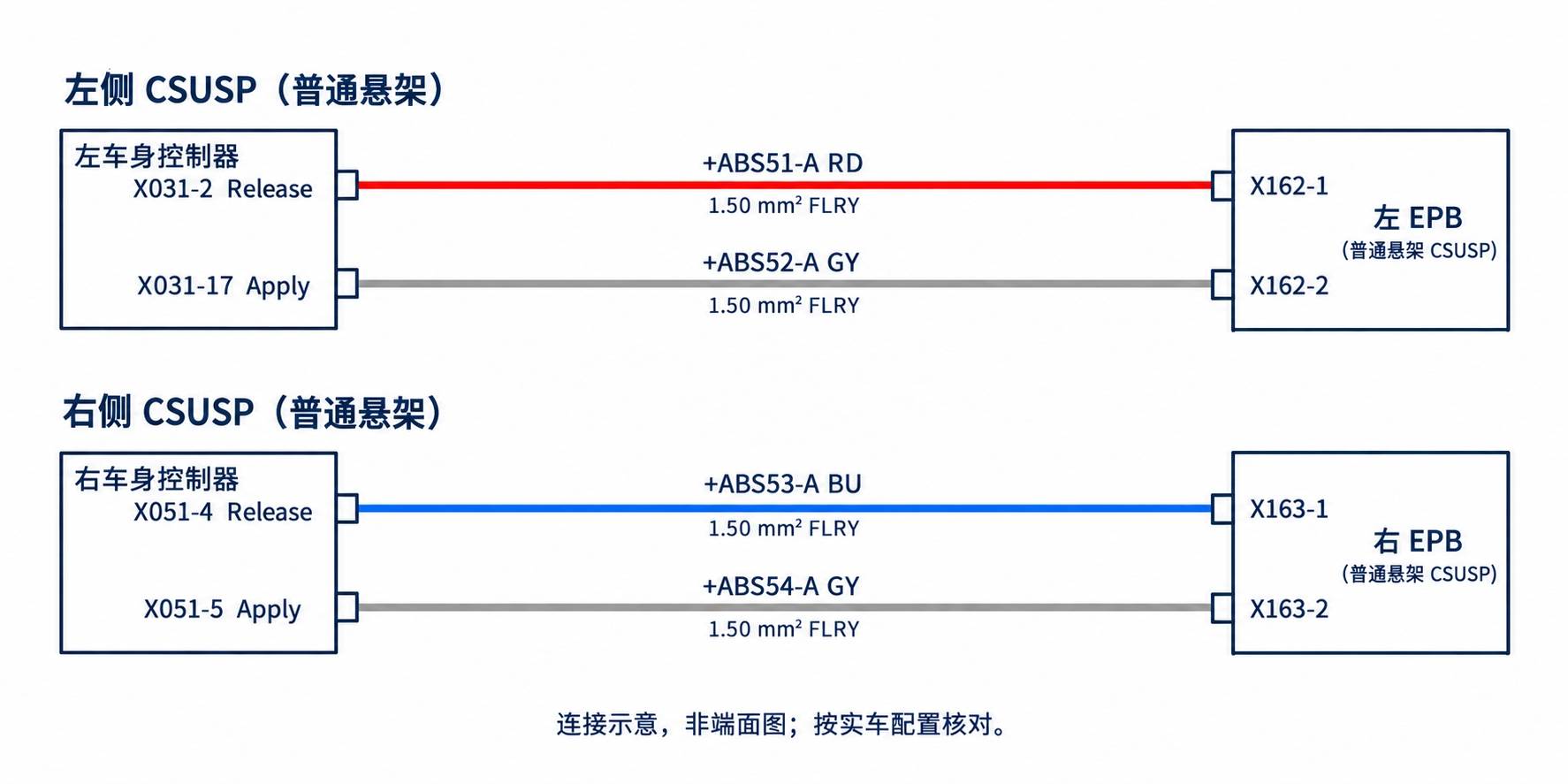

5、CSUSP驻车:左右独立半桥支路
普通悬架CSUSP左侧X162、右侧X163。Release与Apply是原图端口功能,两个输出都来自Half-Bridge,不能画成恒定正极和永久地线。全部1.50 mm² FLRY;左Release为RD,右Release为BU,两侧Apply为GY。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| 左车身控制器 X031-2 Release | +ABS51-A RD | 左EPB X162-1 |
| 左车身控制器 X031-17 Apply | +ABS52-A GY | 左EPB X162-2 |
| 右车身控制器 X051-4 Release | +ABS53-A BU | 右EPB X163-1 |
| 右车身控制器 X051-5 Apply | +ABS54-A GY | 右EPB X163-2 |

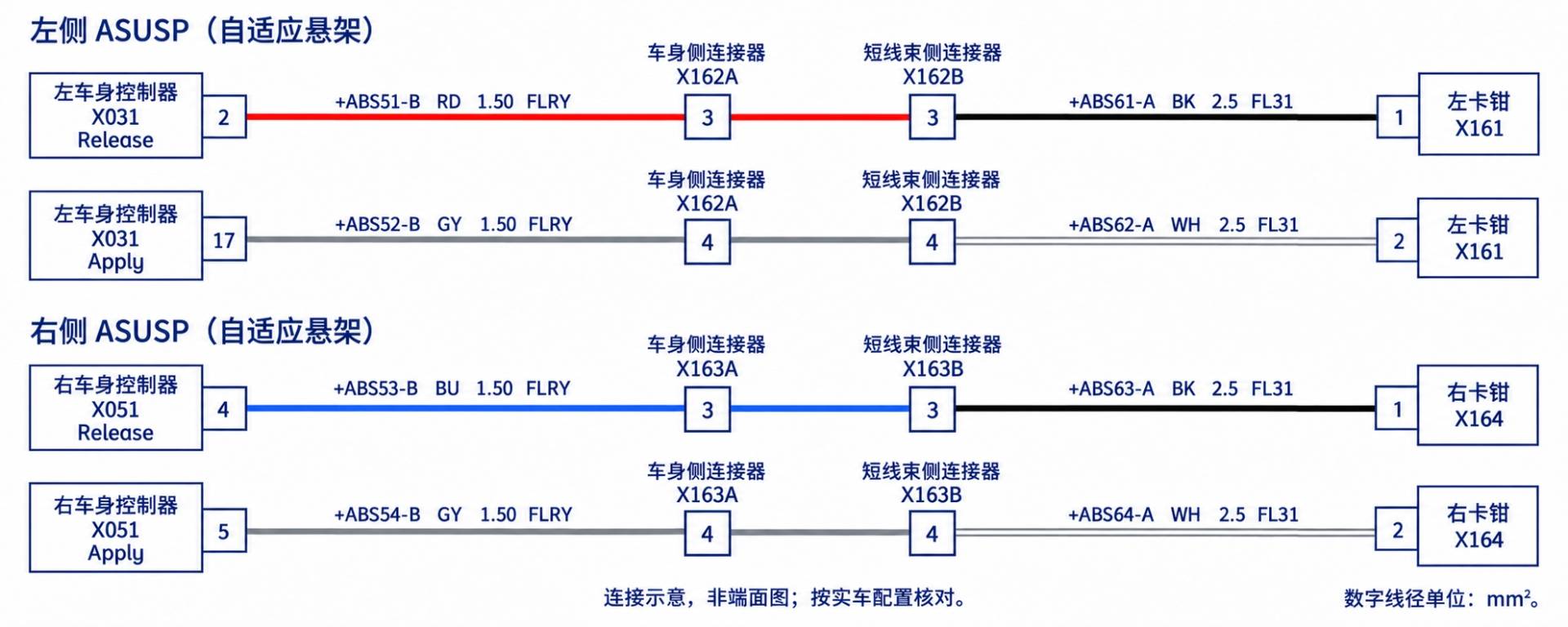

6、ASUSP驻车:短线束端号与线径变化
自适应悬架ASUSP经EPB与减振阀组合线束端点,不能套用CSUSP的1/2号。车身侧X162A/X163A使用3/4号,经短线束侧X162B/X163B的3/4号继续至卡钳X161/X164的1/2号。车身段1.50 FLRY,短线束2.5 FL31。

| 起点/端口 | 线号与中间端点 | 终点 |
|---|---|---|
| 左车身控制器 X031-2 Release | +ABS51-B RD 1.50 FLRY → X162A-3 / X162B-3 → +ABS61-A BK 2.5 FL31 | 左卡钳 X161-1 |
| 左车身控制器 X031-17 Apply | +ABS52-B GY 1.50 FLRY → X162A-4 / X162B-4 → +ABS62-A WH 2.5 FL31 | 左卡钳 X161-2 |
| 右车身控制器 X051-4 Release | +ABS53-B BU 1.50 FLRY → X163A-3 / X163B-3 → +ABS63-A BK 2.5 FL31 | 右卡钳 X164-1 |
| 右车身控制器 X051-5 Apply | +ABS54-B GY 1.50 FLRY → X163A-4 / X163B-4 → +ABS64-A WH 2.5 FL31 | 右卡钳 X164-2 |
7、线束和符号不能省略
助力器、液位、DTS与上述CAN线在W线束1897330-XX-B。左EPB车身侧为A线束1897315-XX-C,右侧为B线束1897316-XX-C;ASUSP左短线束1344783-00-A、右短线束1344784-00-A。上述编号来自该版图,不能代替按VIN确认订件。
数字为导线截面积mm²,不是端子孔径。BK黑、RD红、YE黄、BU蓝、WH白、BN棕、GY灰、GN绿;DKGN/WH为深绿带白条纹,YE/LTBU为黄带浅蓝条纹。FLRB、FLRY与FL31须保留原区分。线号前的+、++和_R后缀按原图保留,不是供电极性。
双绞符号表示成对走线,交叉处不是短接点。X150-8是DTS参考地,X150-9是助力器主搭铁,不可互换。右舵同理区分X150A-8与-9。配图为连接关系,不是端面孔位或卡钳机械布置图;表内箭头只表示追图方向。

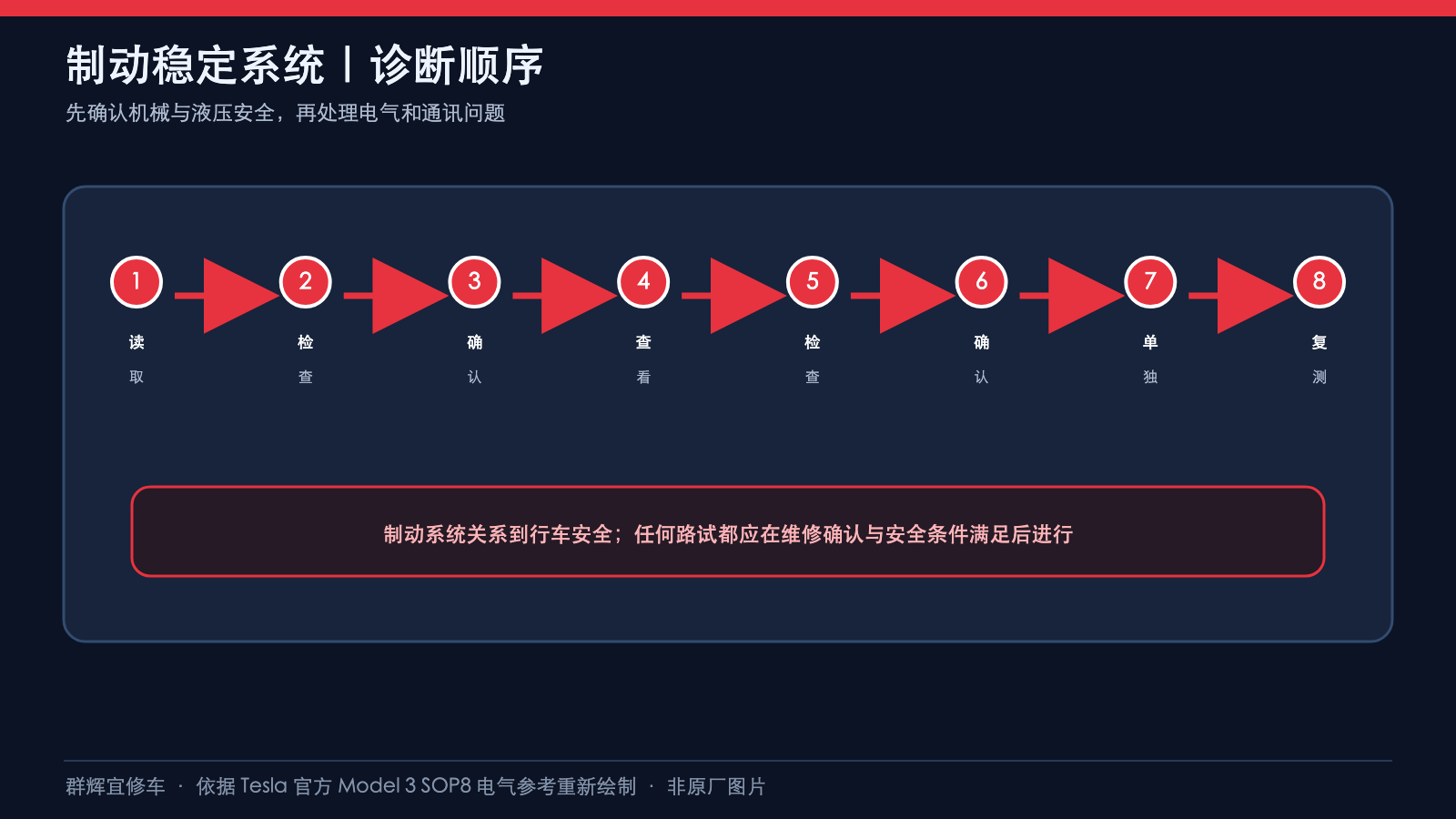

8、诊断边界与安全要求

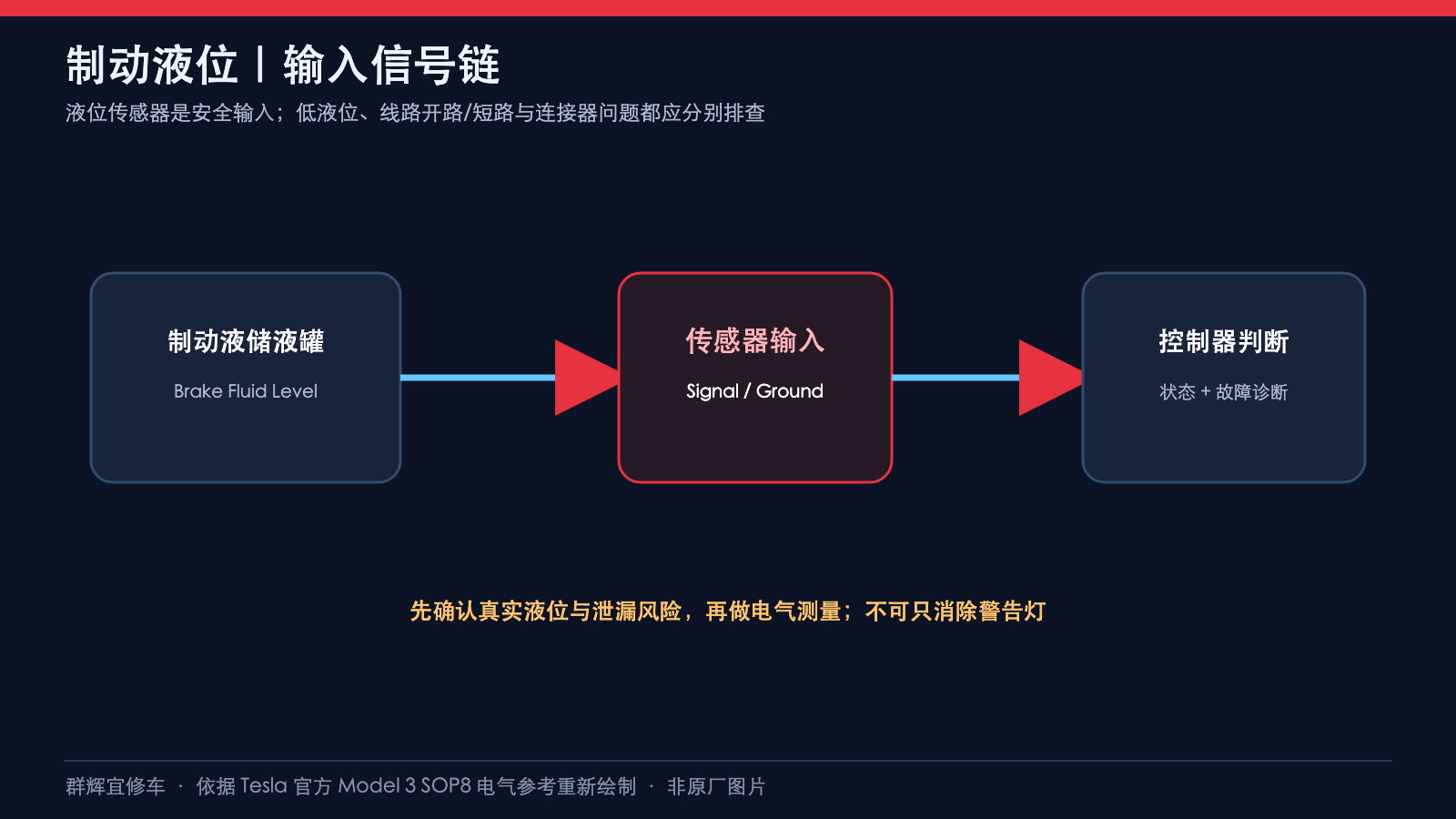

制动警告、助力异常或液位异常应按适用原厂维修程序处置,未确认安全状态不能仅凭消码继续使用车辆。液位信号接通不能证明液压系统正常,也不能替代液位、泄漏和机械状态的合规检查。
本页没有规定压降阈值、动作电流范围、CAN终端电阻、等待时间或驻车释放流程,不能从线号和针脚自行推出数值。不要短接液位信号、霍尔信号或CAN;不要给EPB端子直接外接电源、把Release端当恒正或Apply端当搭铁。释放驻车可能带来车辆移动风险,相关工作必须遵循原厂车辆固定、断电隔离、工具操作与恢复验收程序,由具备资质人员执行。

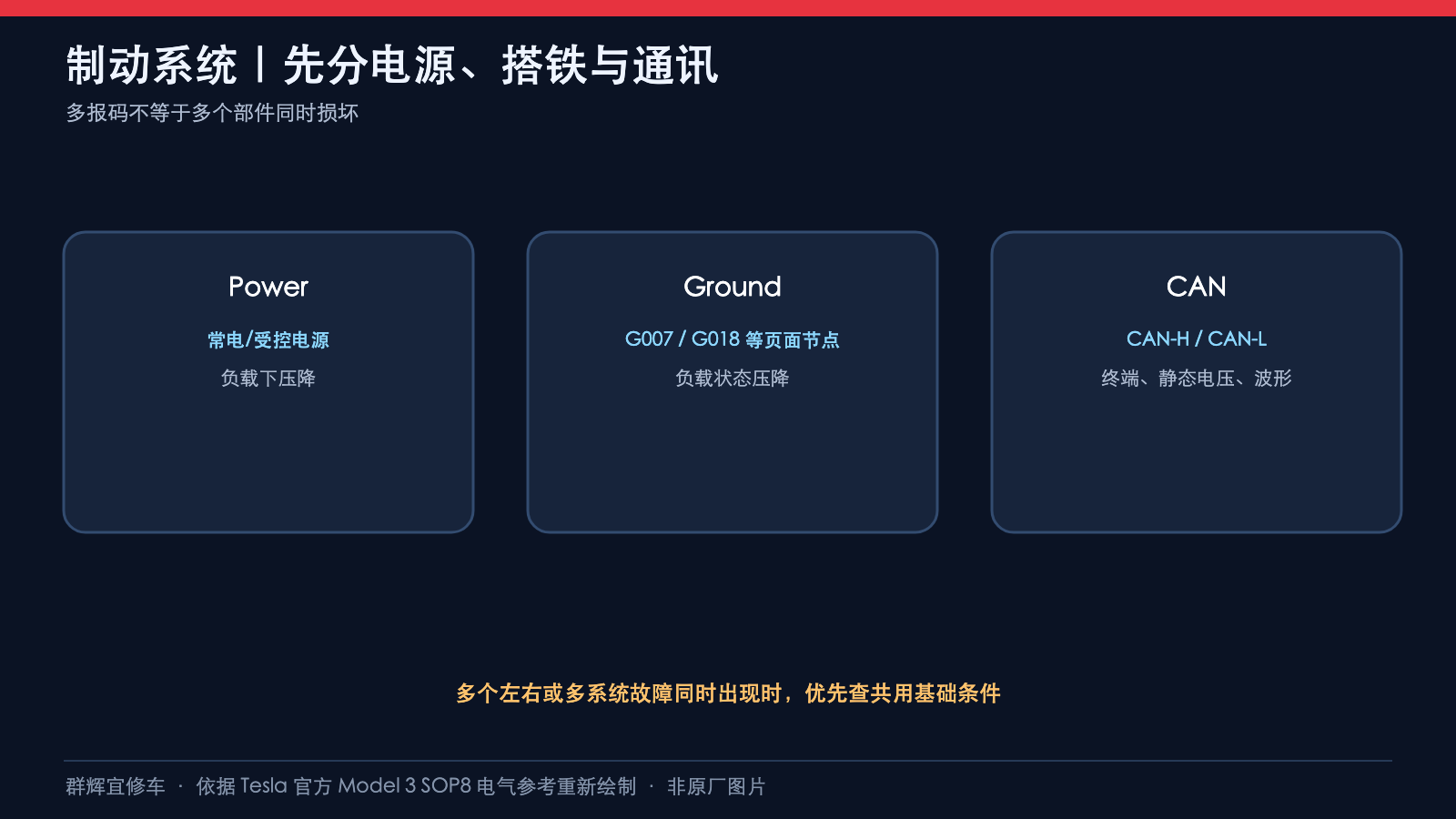

左右EPB属于独立输出,某侧正常不能据此判定另一侧的线束或机械状态。可以先用本页定位故障码对应支路及配置,再进入其专用维修程序;不把旧文的“统一负载测压降/测CAN电阻”当作所有电路均适用的测试步骤。
资料来源
Tesla SOP8 Braking And Stability交互图与对应打印PDF。配图依据实际原图分支重绘,非原厂原始图片;适用车辆原厂资料与实车优先。
