2024+ 特斯拉 Model 3 SOP8 前备箱电路图：锁机、应急释放、雨刮与清洗

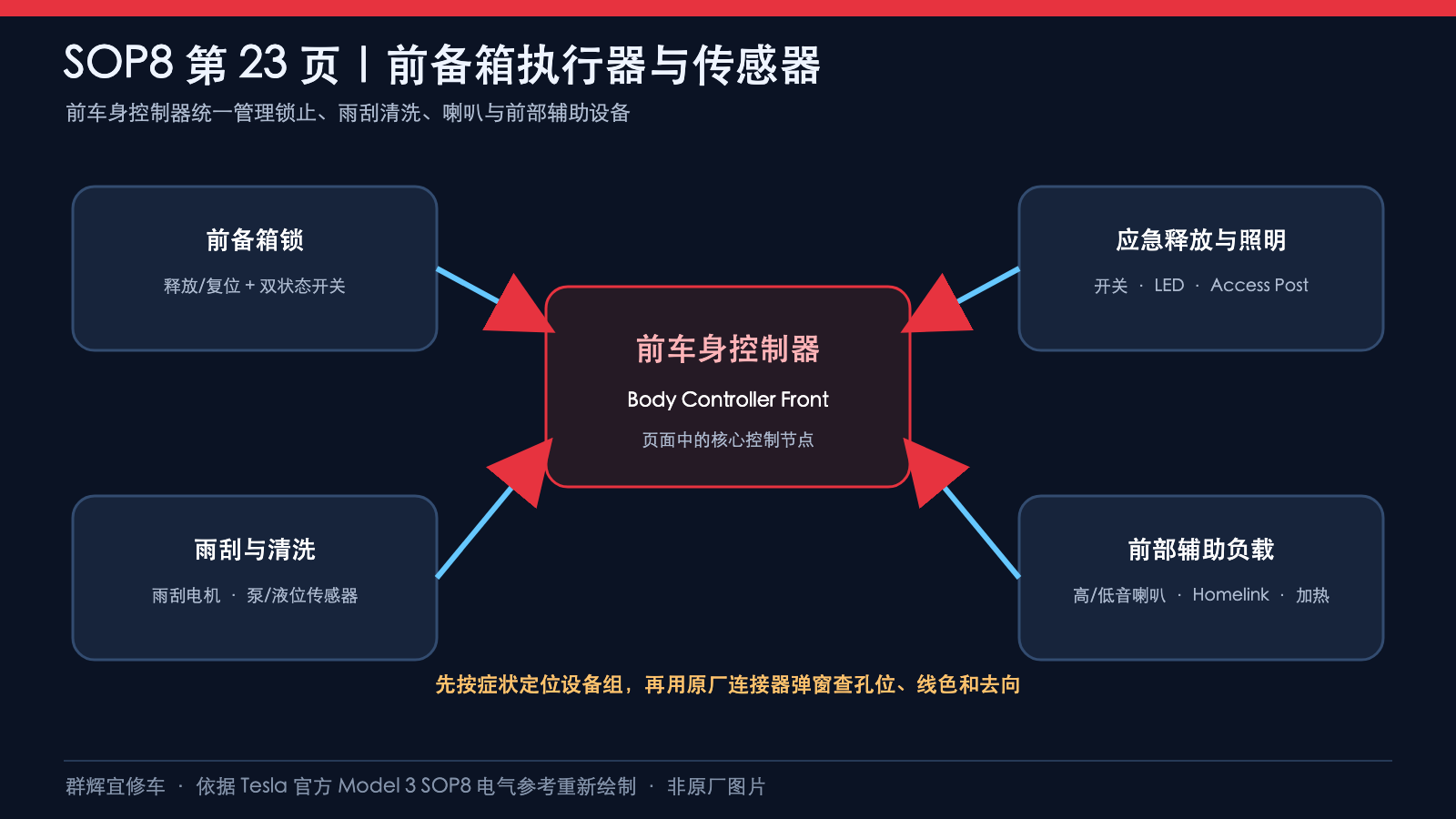

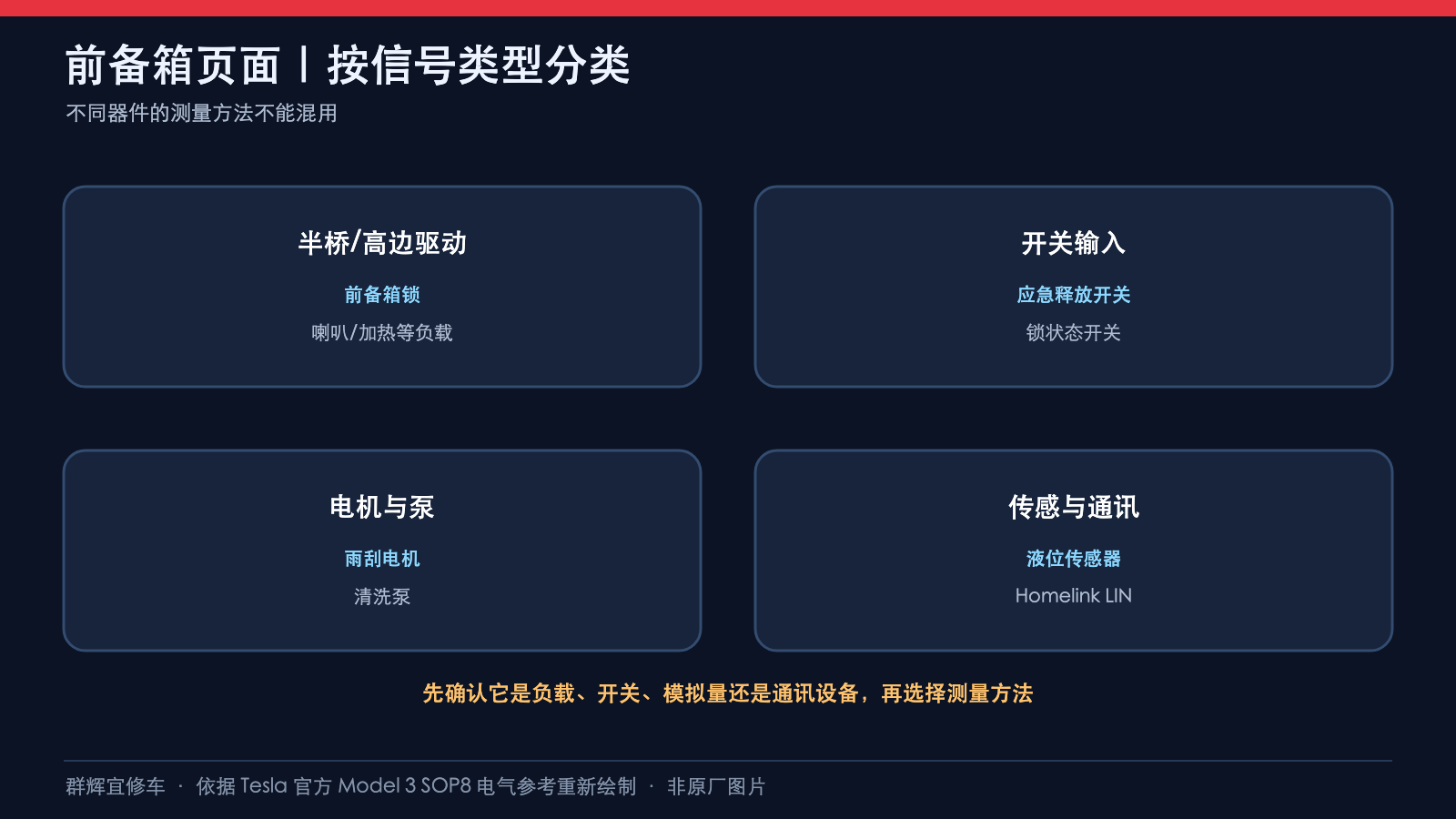

前舱功能同在一页，不代表共用同一根供电、同一个返回端或同一种测试方法。前备箱锁、应急释放、雨刮、清洗、喇叭、前挡加热和Homelink都出现在这张前车身控制器功能页。本文把原图分成六组线路，每组保留完整端点和必要的中间接头，方便逐段核对。

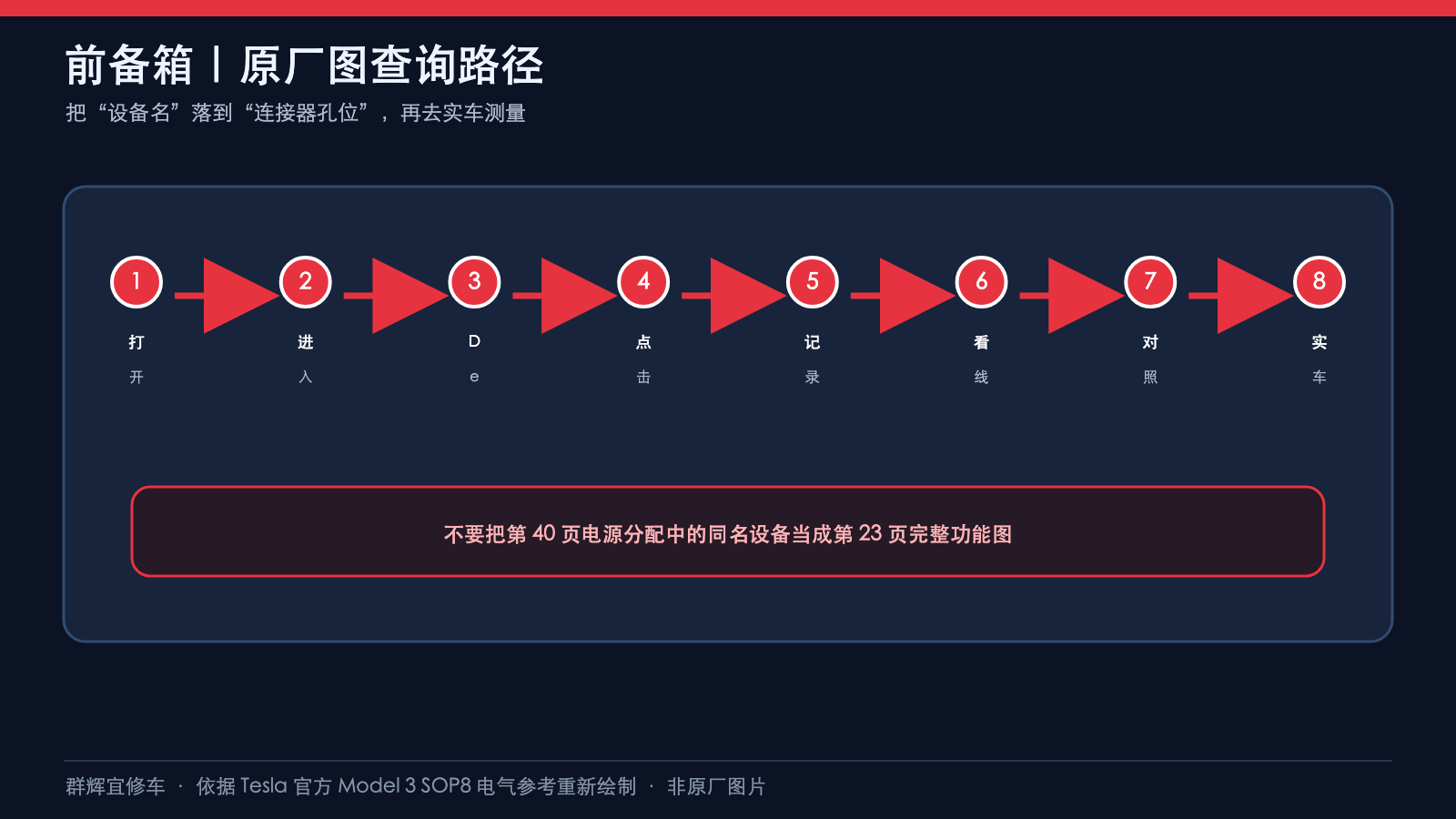

资料是Model 3 SOP8、prog-233的Frunk Actuators Sensors，打印页24 of 57、05/2023；交互网址参数为page=23，不能把参数23误写成打印页码。使用前按工厂、生产日期与配置选择资料。LHD、RHD和HORN条件不能忽略，标题中的2024+不能代替实车适用性核对。

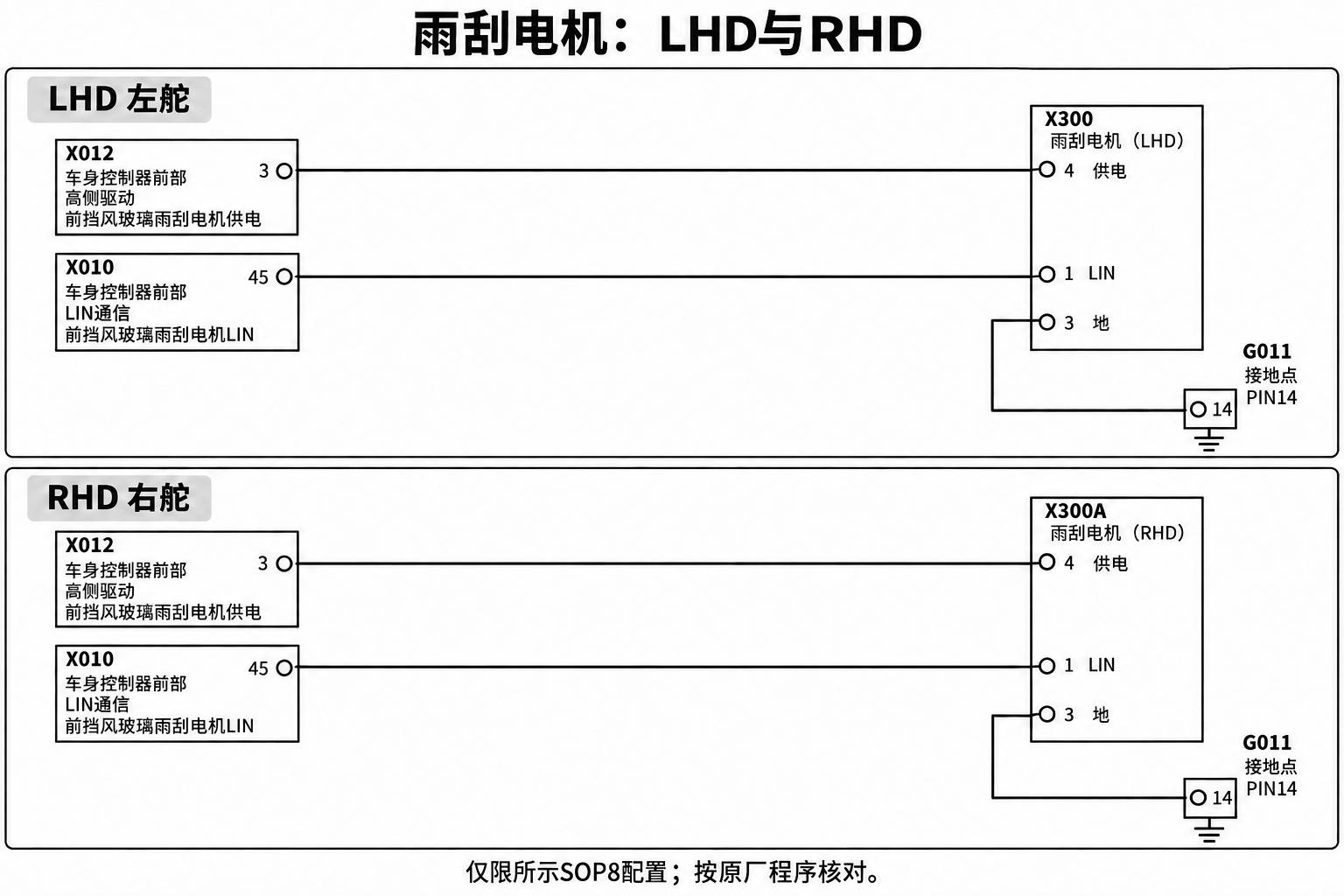

1、雨刮电机：供电、LIN和地各走一条线

左舵LHD版本电机接头为X300：供电从前车身控制器X012-3到X300-4，LIN从X010-45到X300-1，X300-3经G006-A返回G011 PIN14。供电和通信不是同一控制器端子；不能因为供电存在就判定LIN正常。

右舵RHD版本改用X300A，电源仍到4号端子，LIN仍到1号端子，3号返回G011 PIN14，但线段标识变为WPA01-B、WPA02-B及G006-B。左右舵是替代配置，不是同车安装两台电机。端子数字相同不代表连接器外形、走线或线长相同。

本页没有给出LIN波形判定值、雨刮复位过程或电机外接电源试验。检查动作与停止位置时，应使用适用维修程序，不以短接方式代替控制器诊断。

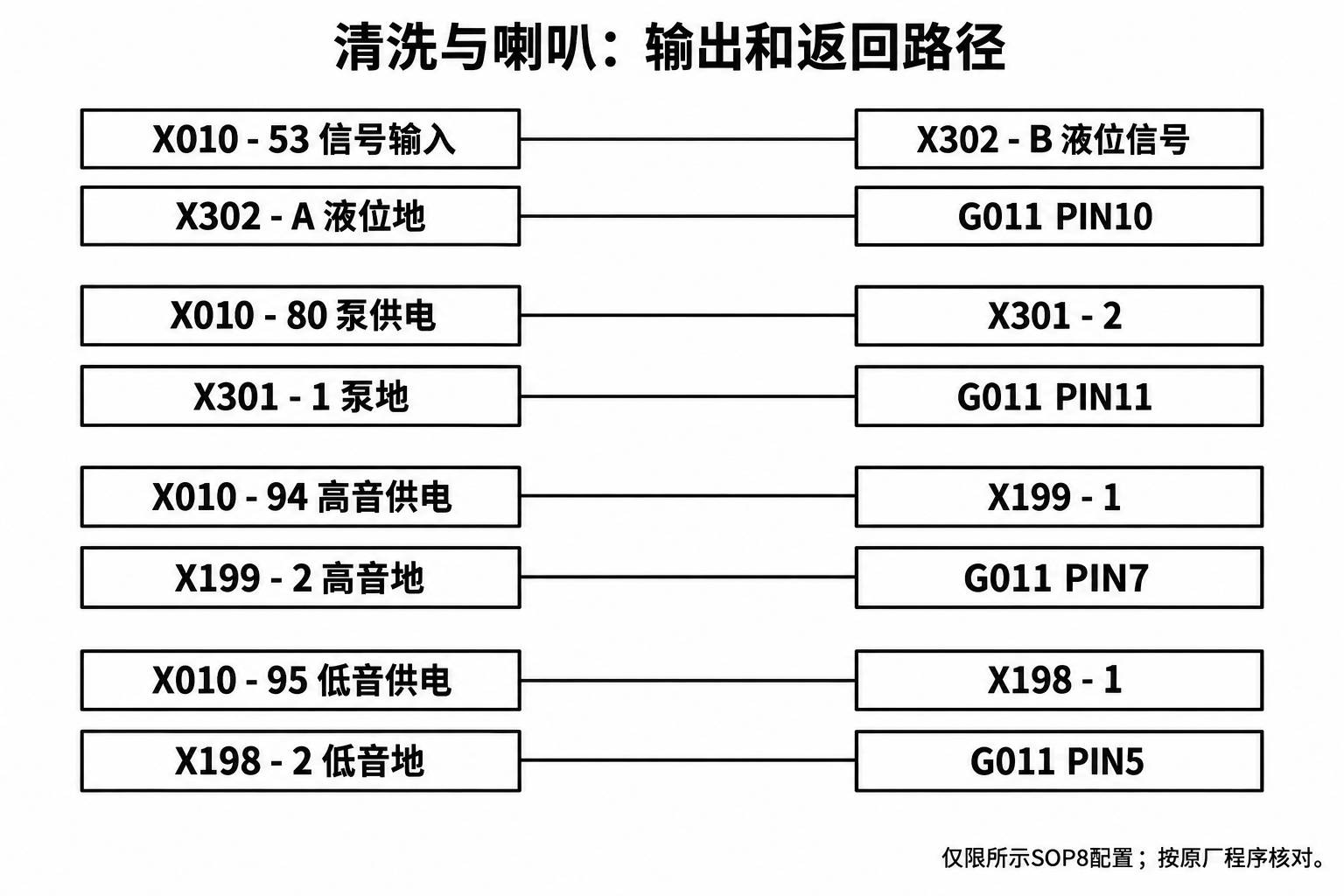

2、清洗与喇叭：四个功能，返回针位也不同

清洗液位传感器X302使用字母端子：B端信号接X010-53，A端地经G002-A到G011 PIN10。不能把A/B改成数字1/2。清洗泵则是X301：2号接X010-80高边输出，1号经G003-A到G011 PIN11。液位信号与泵驱动必须分开看。

原图在泵入口写Pump +12V，这是原图设备端名称，不足以规定所有SOP8车辆低压电源的实际测试电压，更不是外加12V的授权。液位报警也不能单凭泵能喷水就排除。

带HORN条件的高音喇叭为X199，1号接X010-94，2号经G028-A到G011 PIN7；低音喇叭为X198，1号接X010-95，2号经G029-A到G011 PIN5。高、低音不是同一输出分出的两条线，不能把其中一路的测量结果套给另一路。

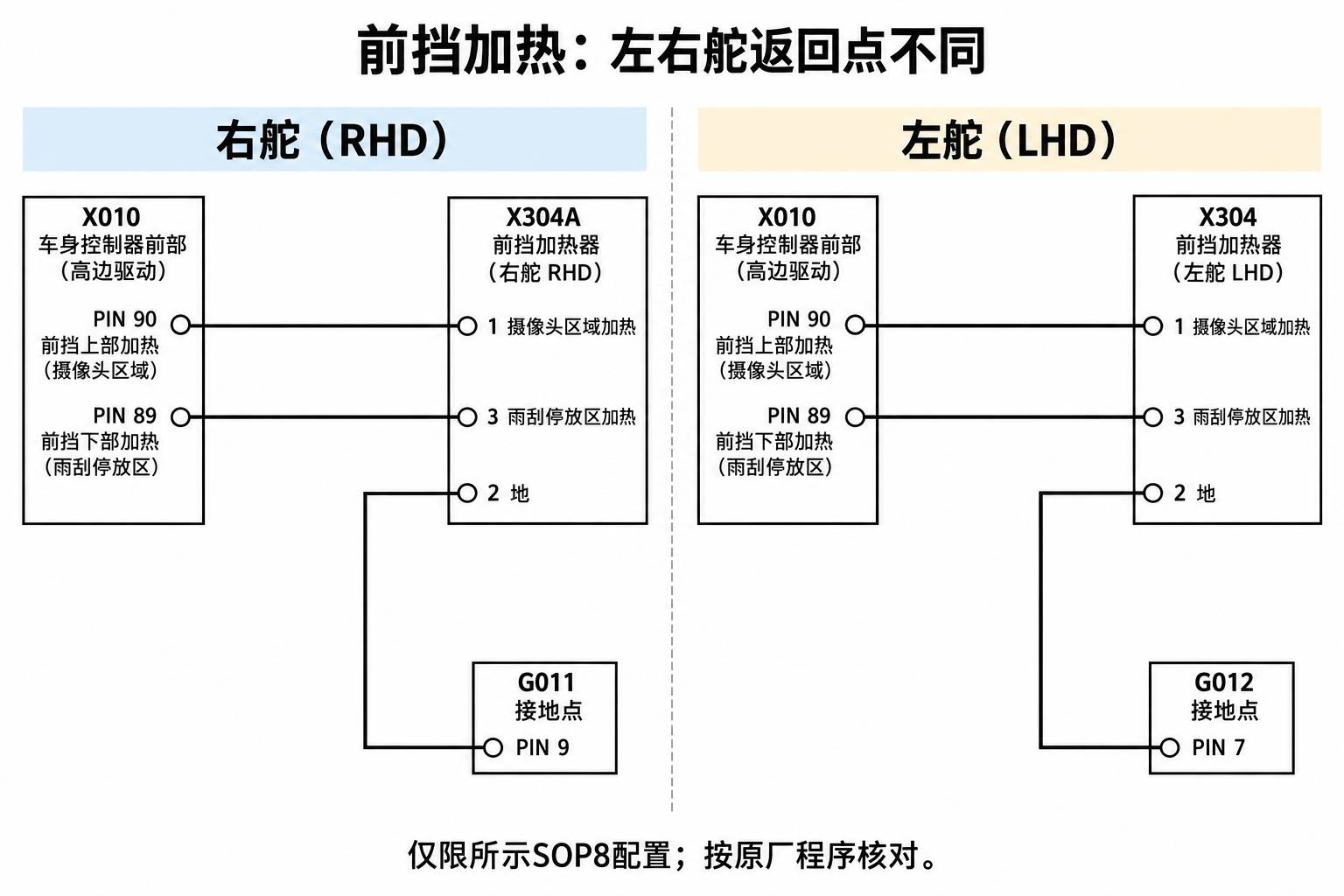

3、前挡加热：两块区域，左右舵的地不同

X010-90控制摄像头区域加热，X010-89控制雨刮停放区域加热。右舵使用X304A，分别接1号和3号端子，2号地经+G008_R-A到G011 PIN9。

左舵使用X304，同样以1号接摄像头区、3号接雨刮停放区，但2号地经+G008-A到G012 PIN7。这里不能把两种版本的搭铁都写成G011；也不能因同在前挡风玻璃上，就把两块加热区域视为一根供电线。

这是线路对应关系，不是加热电阻、工作电流或接通条件规格。原图没有给出这些诊断阈值，检查时应另查对应维修资料。

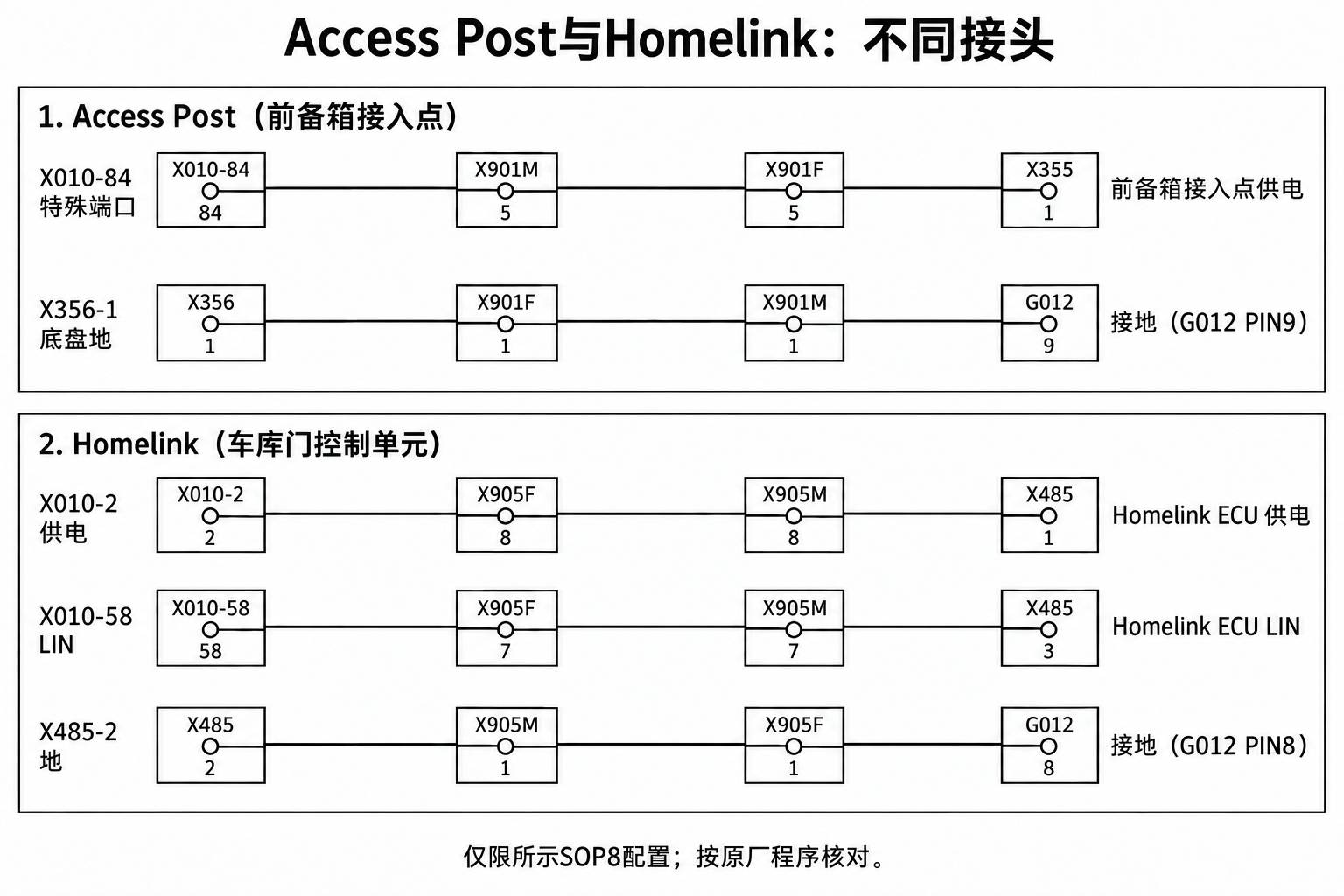

4、Access Post与Homelink：不要认错中间插接件

Frunk Access Post的电源接点为X355-1，经X901F-5/M-5与X010-84相连；控制器端类型标Special。另一接点X356-1，经X901F-1/M-1返回G012 PIN9。X355和X356是不同编号，不能画成同一端子，更不能据此把它们当作日常充电口。

无低压电源时的前备箱打开方法、允许电源和接线时机，要按对应用户手册或维修程序执行。本电路页不提供外部电源试验条件，也不支持在本文补写通用跨接操作。

Homelink ECU为X485：供电X010-2→X905F-8/M-8→X485-1；LIN为X010-58→X905F-7/M-7→X485-3；地从X485-2经X905M-1/F-1到G012 PIN8。它使用X905，不是Access Post的X901。原图对X485处标Size at pin: 0.50，并不意味着整条供电或通信线所有线段都采用同一截面积。

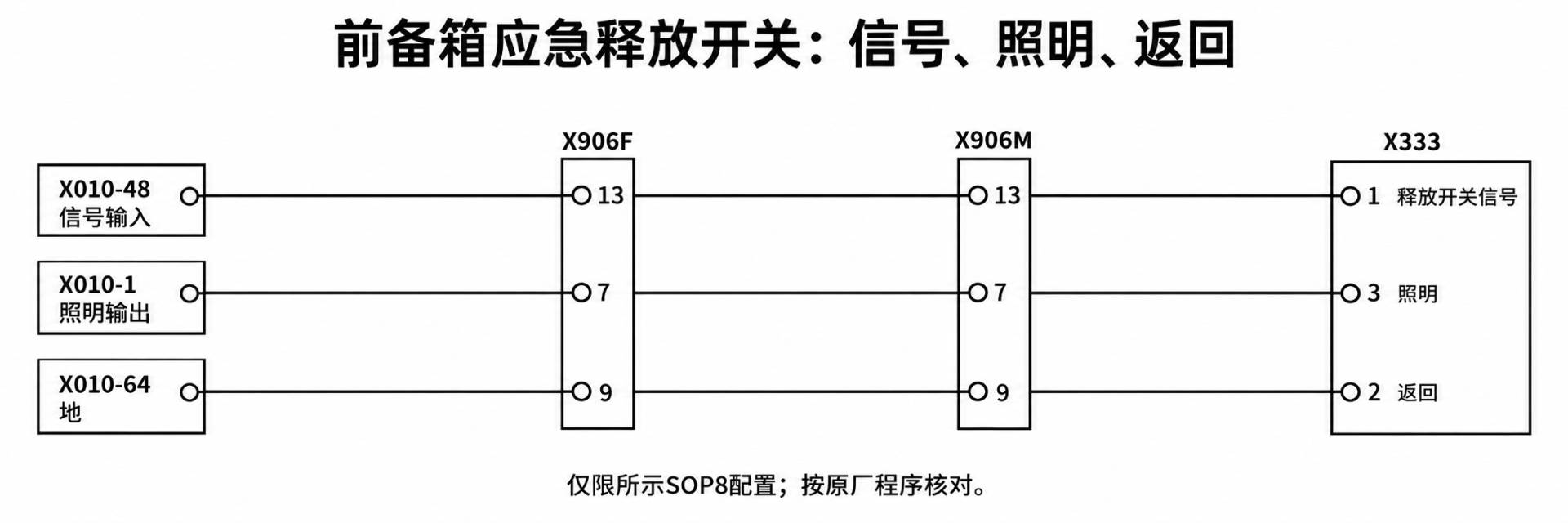

5、应急释放开关：信号、照明和返回独立

应急释放开关X333的1号信号，经X906M-13/F-13接X010-48；照明由X010-1经X906F-7/M-7到X333-3；返回从X333-2经X906M-9/F-9到X010-64。

返回线直接回到控制器标注的Ground端，不应擅自改画到G011或G012。照明亮只证明照明相关条件，不能证明释放请求信号或返回线一定正常。图中F/M为同一中间接头两侧，不能把13号、7号、9号互换。

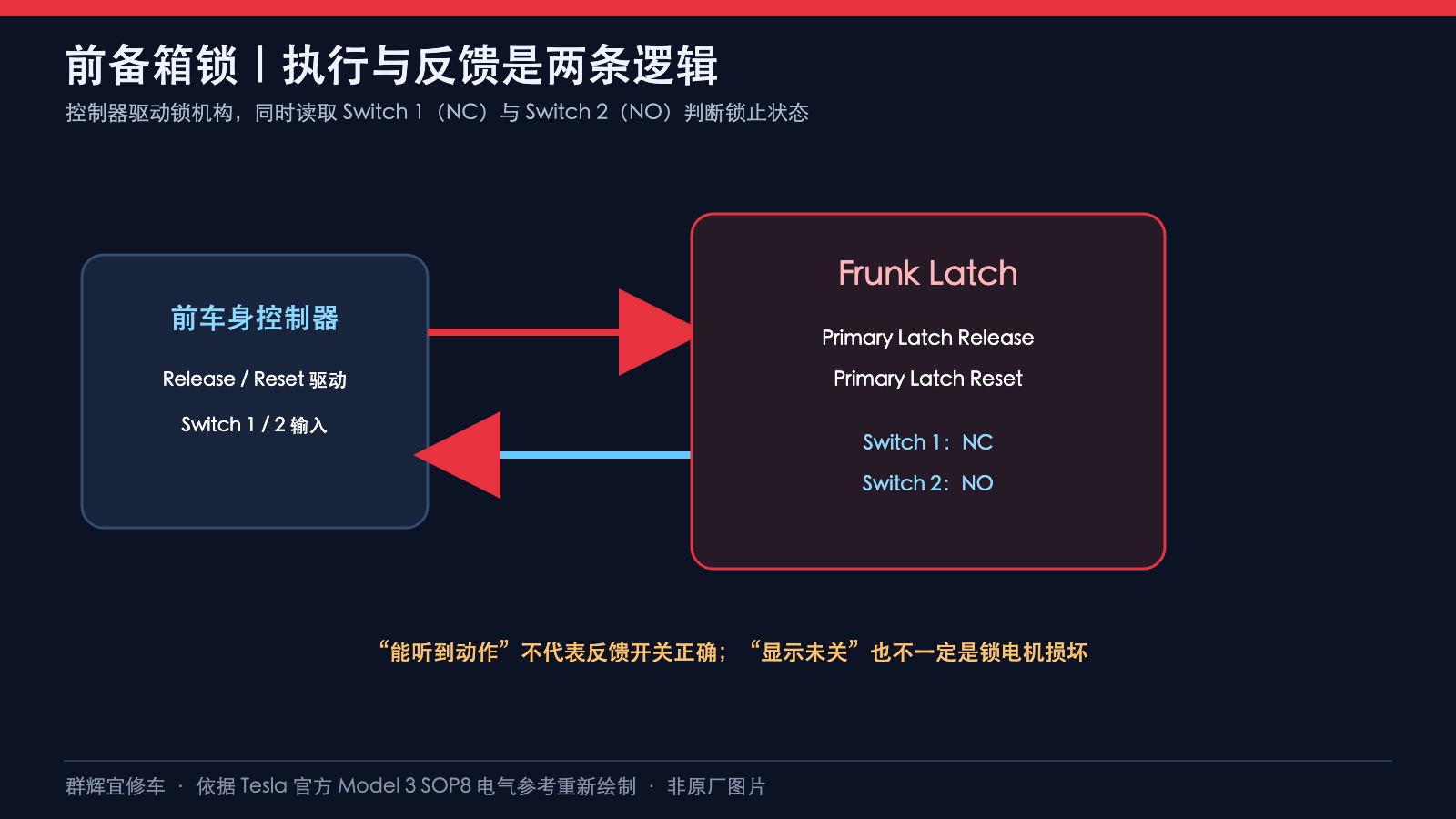

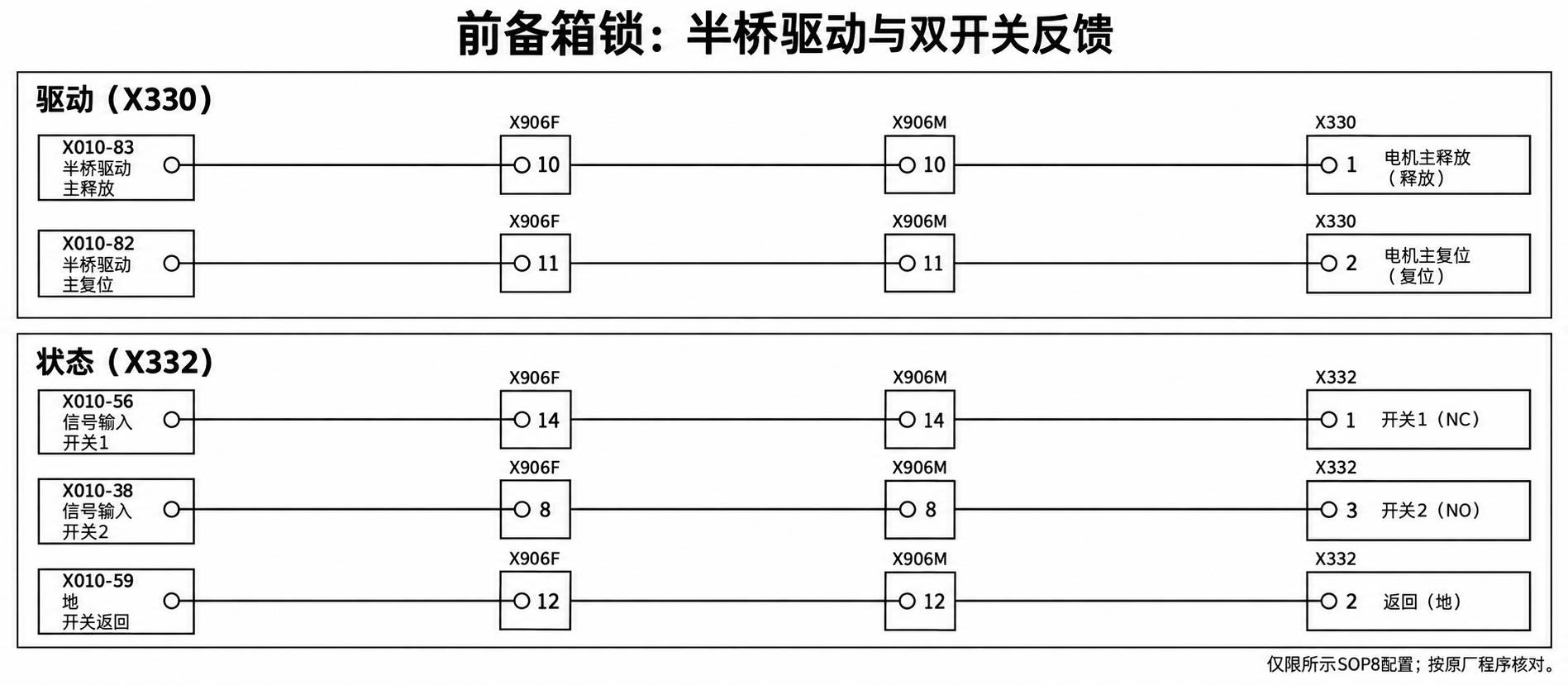

6、前备箱锁：电机动作与位置反馈分开验收

锁驱动接头X330的1号经X906M-10/F-10接X010-83（Primary Release）；2号经X906M-11/F-11接X010-82（Primary Reset）。控制器两端均标Half-Bridge，不能把释放线和复位线改成固定正极与固定搭铁。

状态接头X332的1号为Switch 1（NC），经X906M-14/F-14接X010-56；3号为Switch 2（NO），经X906M-8/F-8接X010-38。2号返回经X906M-12/F-12到X010-59。X330负责驱动，X332负责状态及返回，不能只写“前备箱锁插头”而省略编号。

NC/NO保留原图命名，但本页并没有给出锁机构在每个位置的测试矩阵，不能仅凭这两个缩写推断车辆关盖时应测得的全部电压或通断关系。听见电机动作不等于双开关反馈正常，仪表提示未关也不等于电机必然损坏。

7、如何把图用到检查记录中

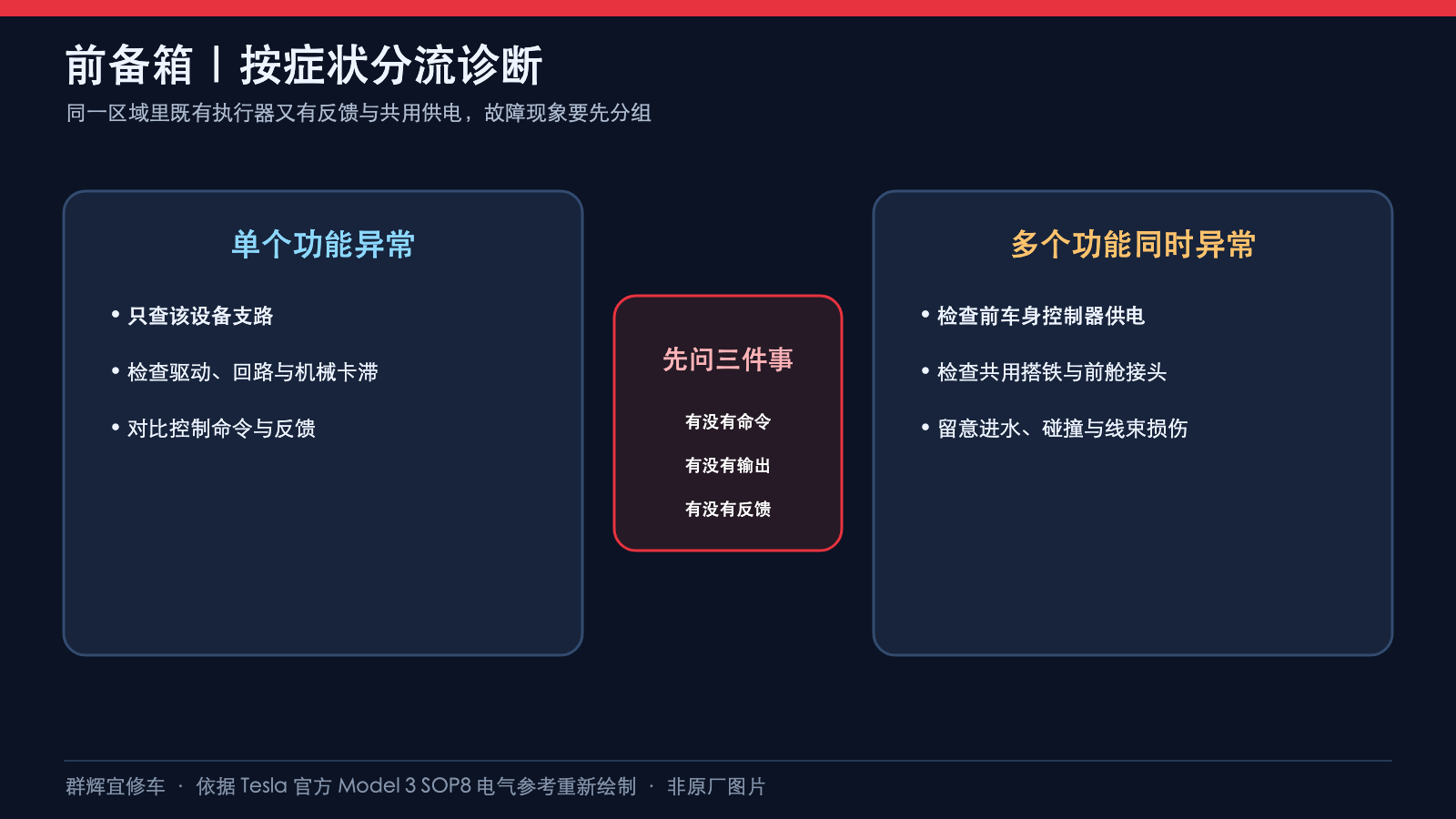

先记录车辆适用版本和故障现象，再写完整的控制器端、设备端、中间接头与返回点。出现多个功能异常时，按实际共用条件检查，不能把全页所有设备当成共用一个地端。G011和G012内部各PIN也不能在记录里省略。

本文图片是按原图连接关系重绘的教学简图，不是实物连接器端面。进行测量前，应通过连接器资料核对孔位观察方向、端子与专用探针；按维修程序执行断电和恢复，不扩大孔位、不短接半桥或LIN线路，不编造负载与测试电压。

完成维修后分别复核故障功能、状态反馈及相关安全检查。雨刮、锁机或其他部件需要的初始化和校准以适用程序为准，不能把清码或一次动作正常作为全部验收。

资料来源

Tesla Model 3 SOP8前舱执行器与传感器交互图；原厂打印图24 of 57，05/2023。配图保留端点及配置条件，省略部分线材与线长信息；施工时须回到适用原厂资料和实车核对。
