奔驰智能驾驶传感器融合：摄像头、雷达、辅助功能与校准诊断

现代奔驰驾驶辅助并不是“一个传感器对应一个功能”。前风挡多功能摄像头、前向雷达、角雷达、超声波和环视摄像头通过车辆网络共享目标、车道、距离和环境信息，再由控制单元建立环境模型。一个传感器受阻，可能同时让车道、制动、变道或泊车等多项功能受限。

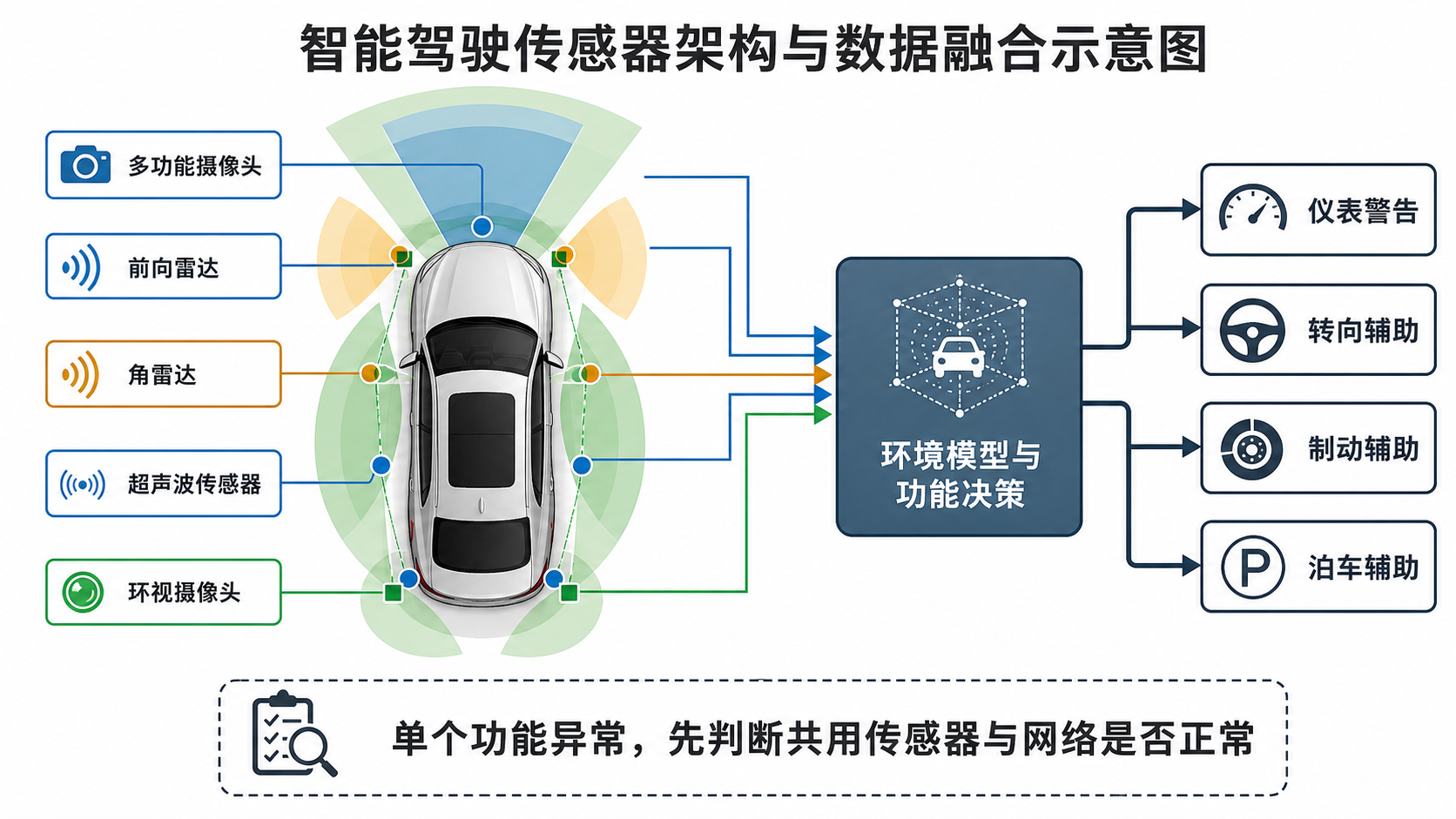

一、传感器融合架构

摄像头擅长识别车道线、交通标志、车辆和行人轮廓；雷达更适合测量目标距离与相对速度；角雷达覆盖车侧和后方区域；超声波用于近距离障碍物；环视摄像头组合车辆周边图像。控制策略会比较多源信息，而不是盲信单一目标。

二、多功能摄像头的作用

前风挡上方的多功能摄像头通常承担车道、目标和标志识别，并参与远光、车道保持和制动辅助。镜头前方玻璃脏污、起雾、结冰、贴膜、裂纹或更换风挡后安装位置变化，都会影响成像。摄像头本体、支架和风挡光学区域必须作为一个整体检查。

三、雷达传感器控制单元

前向雷达持续评估前方目标的距离、相对速度和方位，角雷达则监视相邻车道与车侧区域。保险杠变形、厚漆、金属饰件、积雪、泥污或支架偏移会改变雷达传播。控制单元无内部故障码并不代表安装角度一定正确。

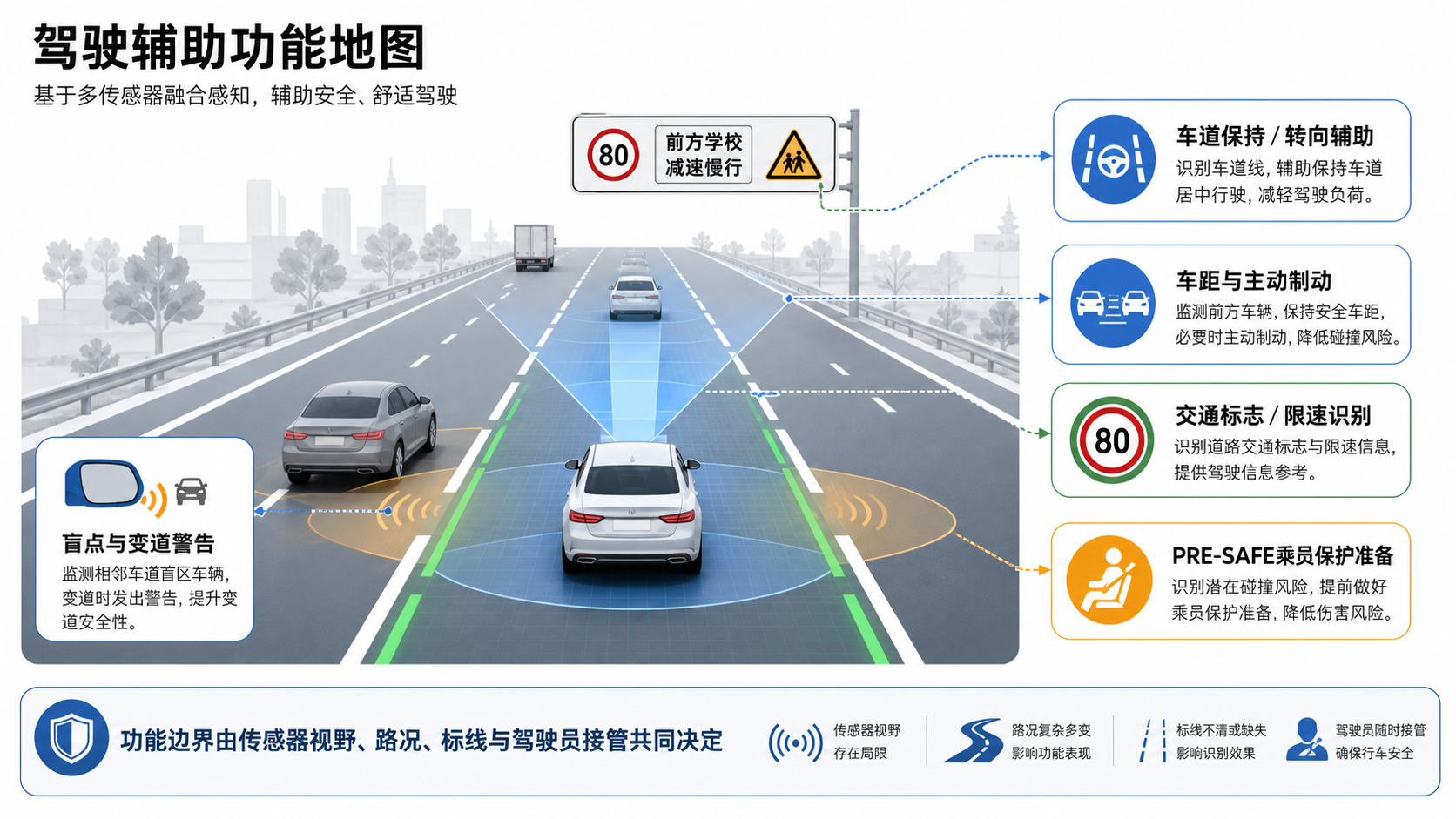

四、功能地图

五、车道保持与转向辅助

摄像头识别车道边界并结合方向盘转角、横摆和车辆运动数据。标线缺失、逆光、施工区域、急弯、雨雪或摄像头视野下降时，功能可能退出。转向辅助只提供有限修正，不能保持车辆在所有道路上自动行驶。

六、盲点与变道警告

角雷达监视相邻区域并在变道风险出现时提供警告，部分配置还会结合制动或转向干预。护栏、狭窄道路、快速穿越目标、拖车或保险杠改装可能影响目标判断。警告灯不亮时既要检查功能设置，也要检查雷达遮挡与网络状态。

七、车距与主动制动

前向雷达与摄像头共同识别前车、静止目标或行人，系统可先警告，再增加制动辅助，必要时执行有限自动制动。路面附着、目标类型、方向和驾驶员操作会决定实际效果。系统无法突破轮胎和制动系统的物理极限。

八、交通标志与限速辅助

摄像头识别道路标志，并可能与导航地图信息交叉验证。临时标志、遮挡、褪色、其他车道标志或地图过期都可能造成显示偏差。仪表限速信息只供参考，驾驶员应以实际道路法规和现场标志为准。

九、PRE-SAFE的保护准备

当系统识别到紧急制动、失稳或碰撞风险时，PRE-SAFE可预先收紧安全带、调整座椅或关闭开口等，具体动作随配置变化。它是碰撞前的准备系统，不替代气囊与安全带，也不能保证避免事故。系统警告或相关执行器故障必须及时检查。

十、泊车与环视功能

超声波负责近距离测距，环视摄像头帮助形成车辆周围图像，自动泊车还会调用转向、制动和传动数据。低矮、细小、悬空或吸声物体可能不易识别，镜头拼接图也存在透视变形。驾驶员应持续观察真实环境。

十一、功能不可用不等于传感器损坏

强光、雨雪、污物、温度、低电压、网络故障、轮胎或车身高度异常，以及校准条件不满足，都可能让系统暂时受限。先记录仪表原文和发生条件，再检查共用基础状态。立即更换摄像头或雷达往往会掩盖安装和校准问题。

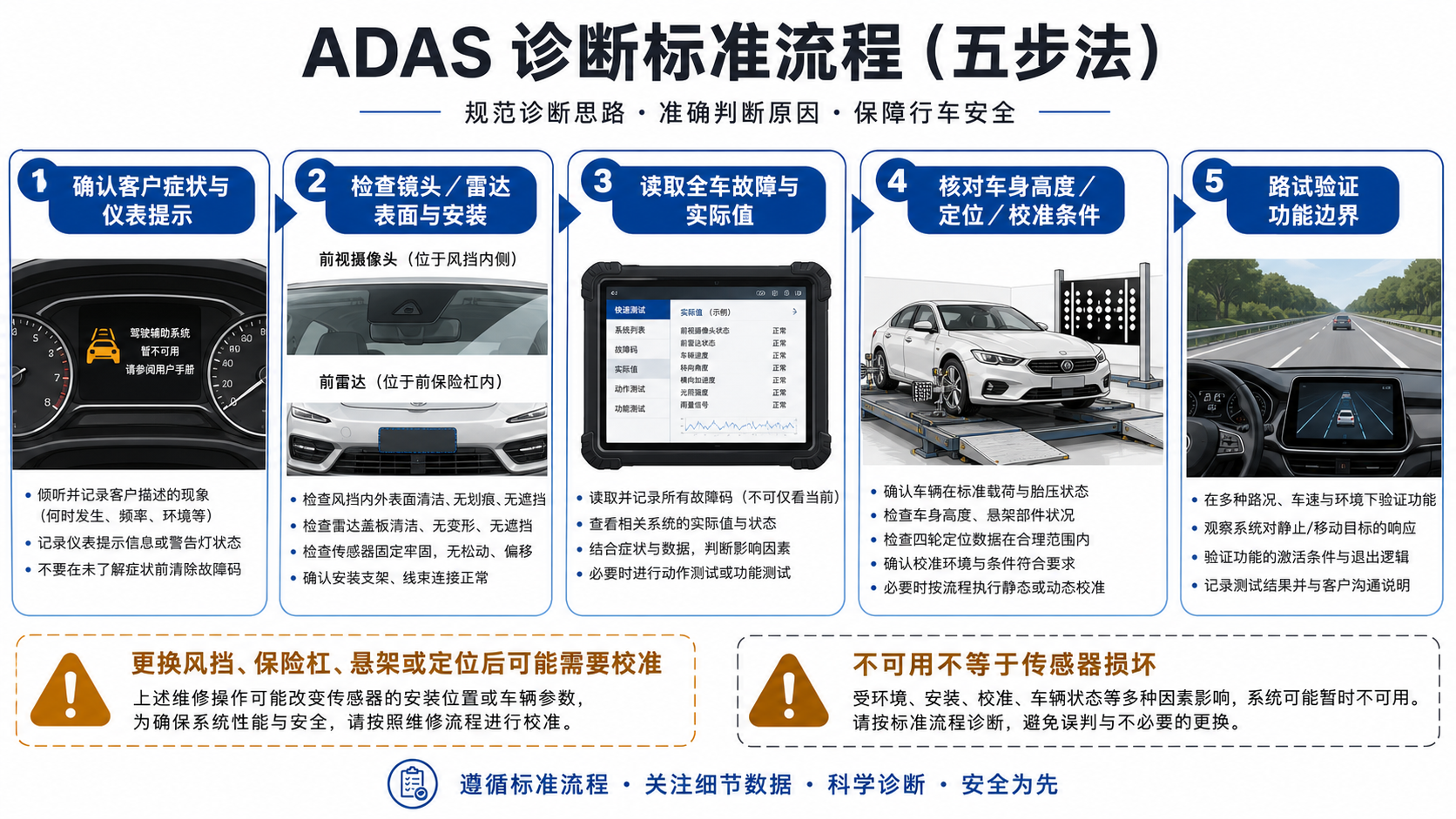

十二、标准诊断与校准流程

• 记录客户症状、环境、车速范围和仪表提示。
• 检查镜头与雷达表面、支架、保险杠和风挡光学区域。
• 进行全车快速测试并保存故障环境数据。
• 核对轮胎、车身高度、悬架和四轮定位状态。
• 确认静态或动态校准的场地、载荷和设备条件。
• 完成校准后在安全环境路试，验证进入、退出和警告逻辑。

十三、维修后哪些情况要特别关注

更换前风挡、保险杠、雷达支架、摄像头、转向或悬架部件，发生碰撞维修、车身高度变化或四轮定位调整后，都应核对维修文件中的校准要求。只清除故障码不能证明几何视野恢复，校准成功也要结合路试和实际值确认。

常见误判

• 一个功能退出就只检查该功能名称对应的控制单元。
• 传感器无故障码便排除安装偏移。
• 更换风挡或保险杠后只看外观不校准。
• 把暂时遮挡提示当成永久硬件损坏。
• 路试只确认警告灯熄灭，不验证功能进入和退出。
• 把驾驶辅助当作无人监督的自动驾驶。

诊断思路小结

驾驶辅助诊断的核心是共享传感器、车辆状态、网络与校准几何。先判断受影响功能是否具有共同输入，再从视野和安装、供电网络、车辆姿态与校准条件逐层排查，最后用安全路试验证。
