奔驰宽频氧传感器：工作原理、信号测量与三个实车诊断案例

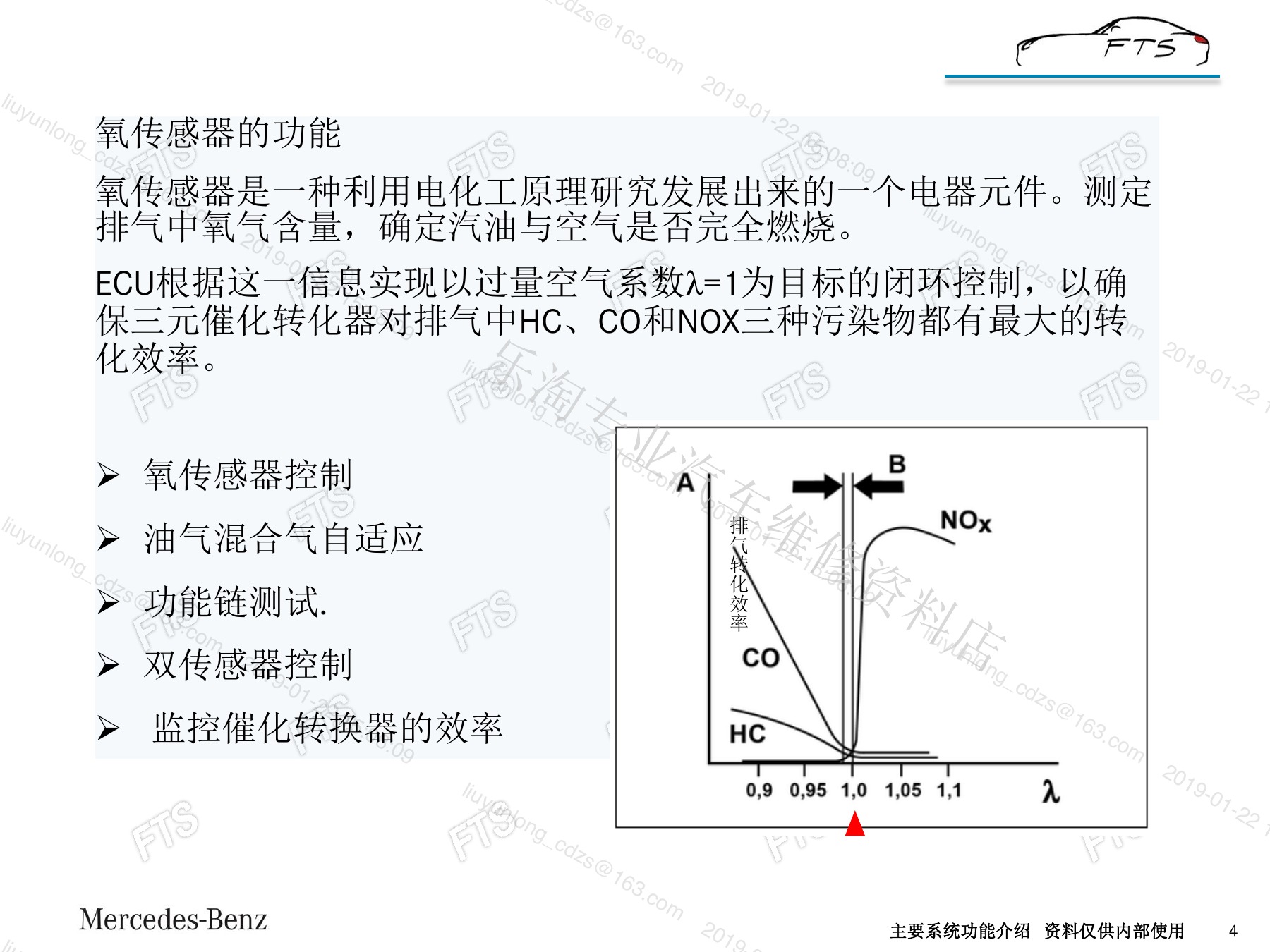

宽频氧传感器不是一只输出0.1至0.9V开关信号的普通氧传感器。它在内部同时使用氧浓差电池和氧离子泵，发动机控制单元根据泵电流大小与方向，连续测出较宽范围的空燃比。奔驰发动机常把宽频传感器装在三元催化器前用于混合气闭环，催化器后的平面型传感器则用于辅助监控排气与催化效率。

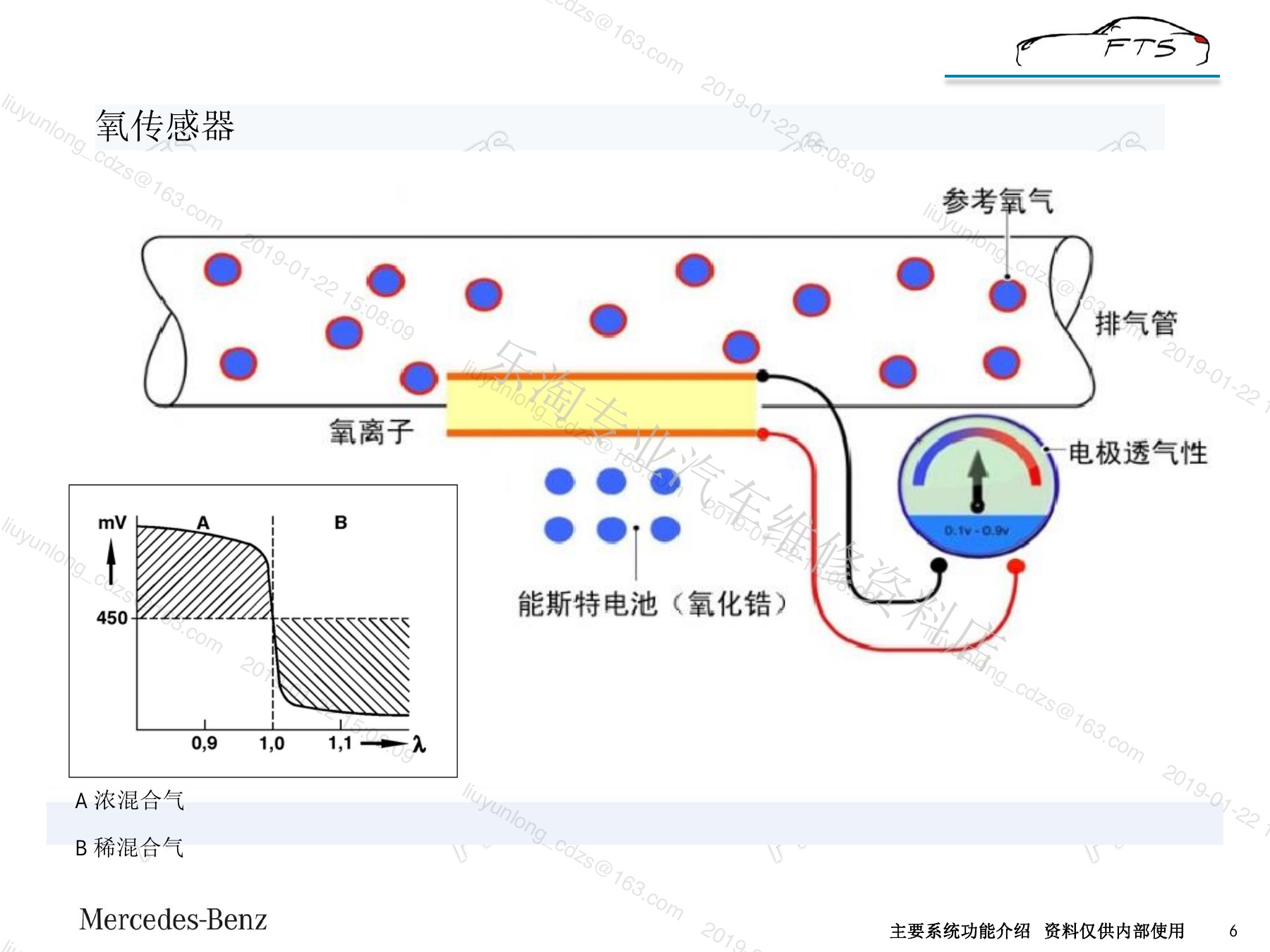

一、氧化锆为什么能测量排气中的氧

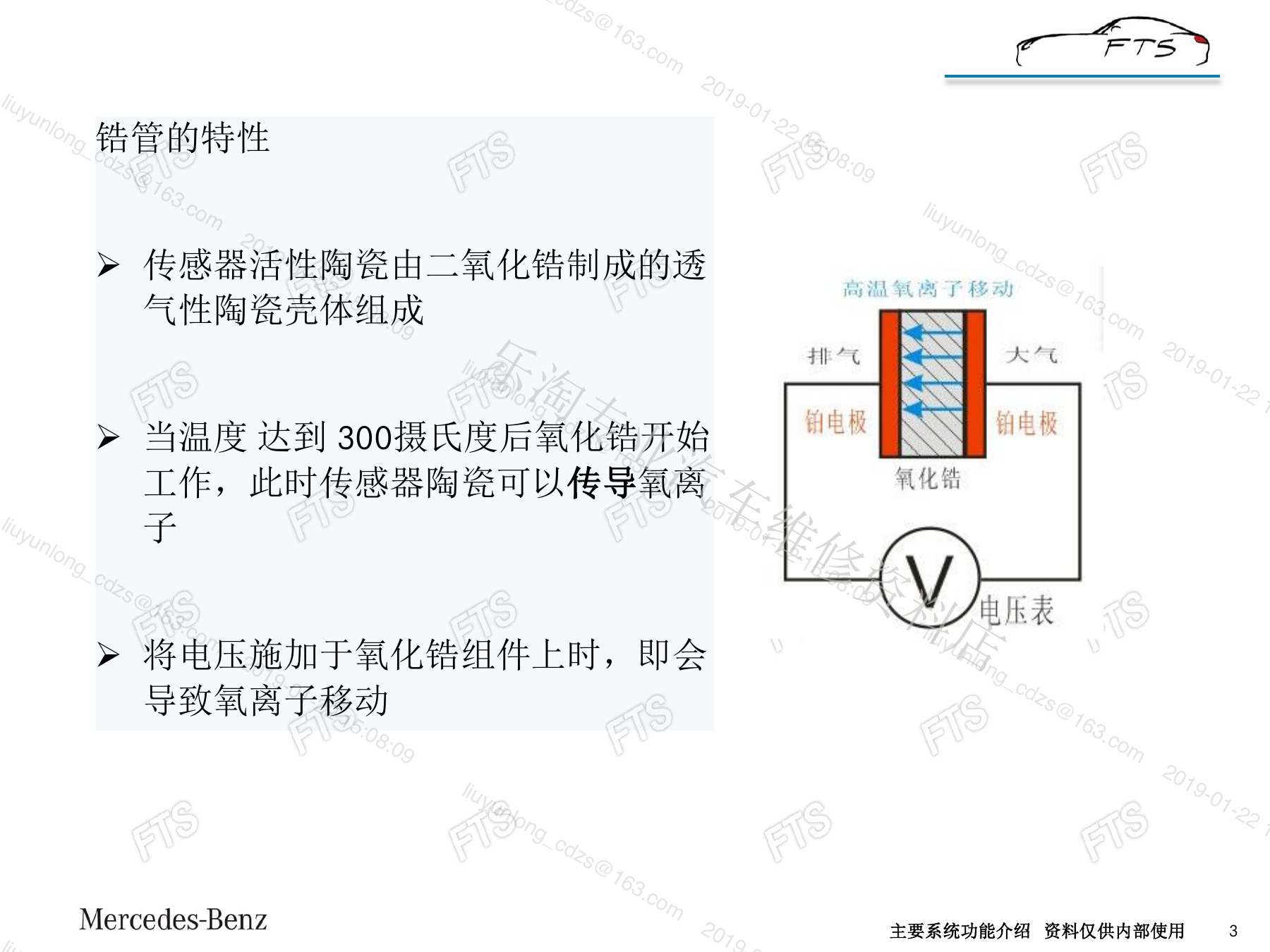

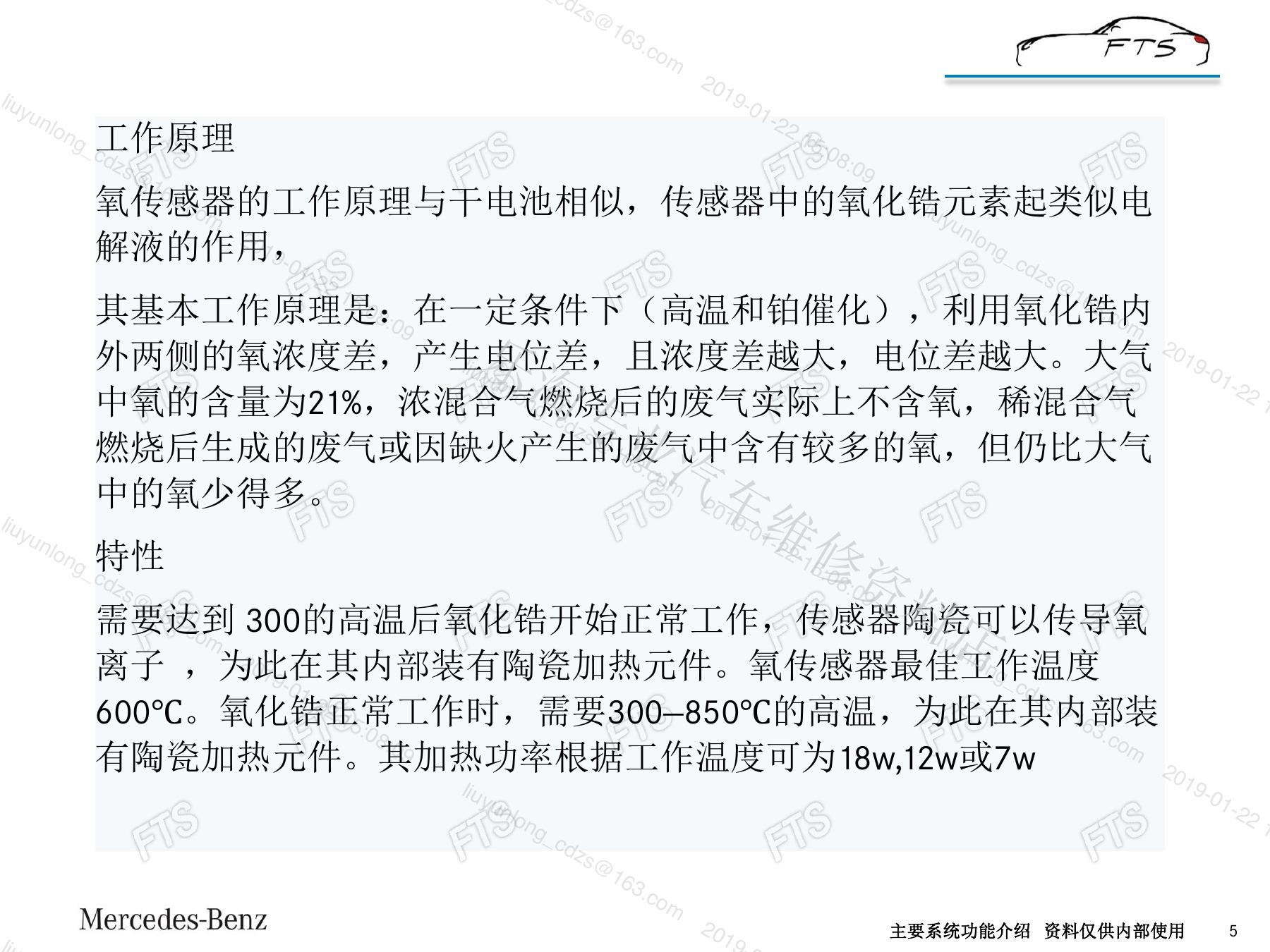

传感器陶瓷以二氧化锆为核心，达到约300℃后开始传导氧离子。排气侧与参考空气侧氧浓度不同，铂电极与氧化锆会产生电势差，原理类似浓差电池。为了快速进入工作状态并维持稳定温度，传感器内部设有陶瓷加热器；资料给出的典型最佳工作温度约600℃，正常工作区间约300至850℃，不同传感器加热功率可为18W、12W或7W。

二、宽频传感器比窄带多了什么

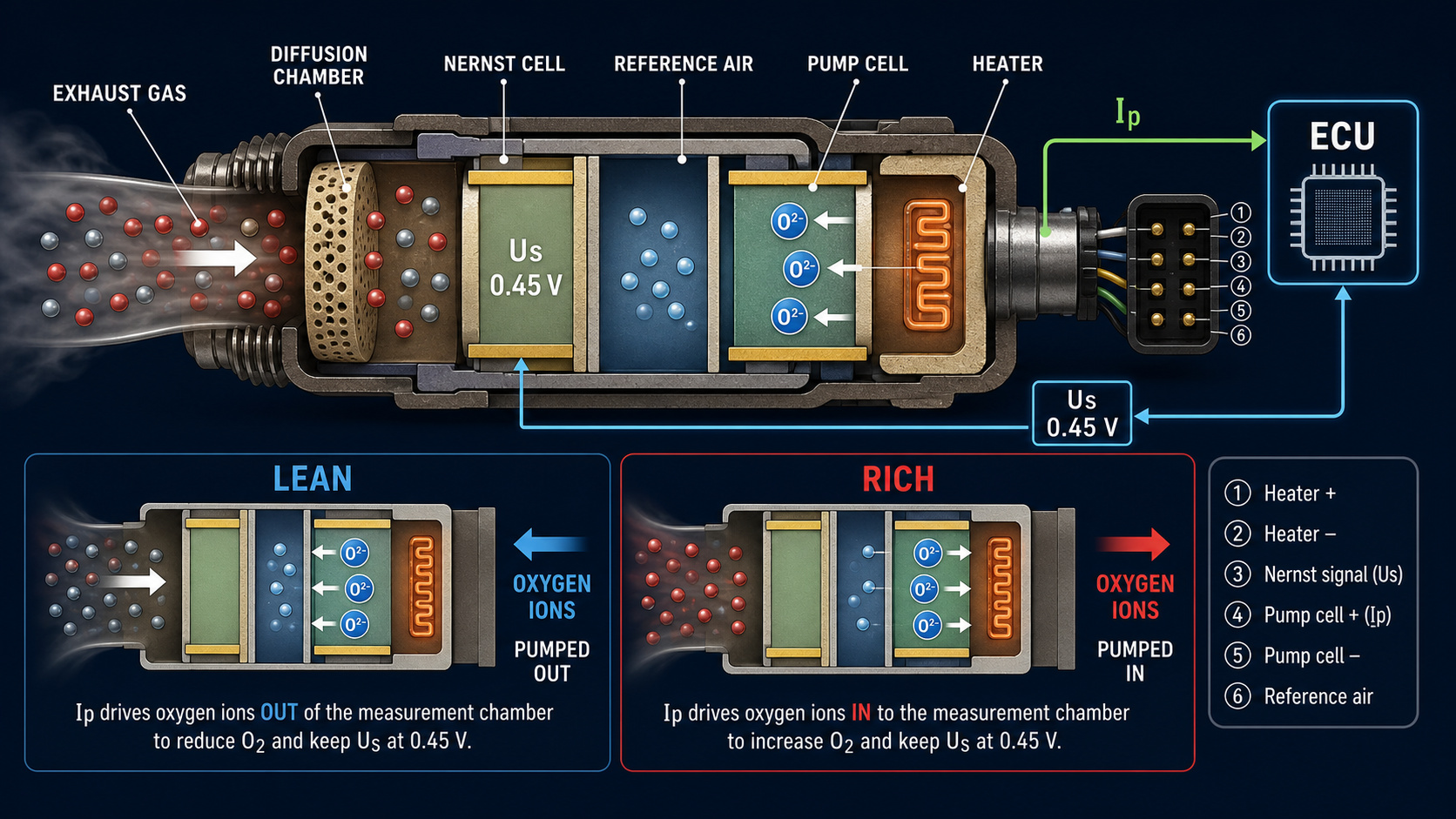

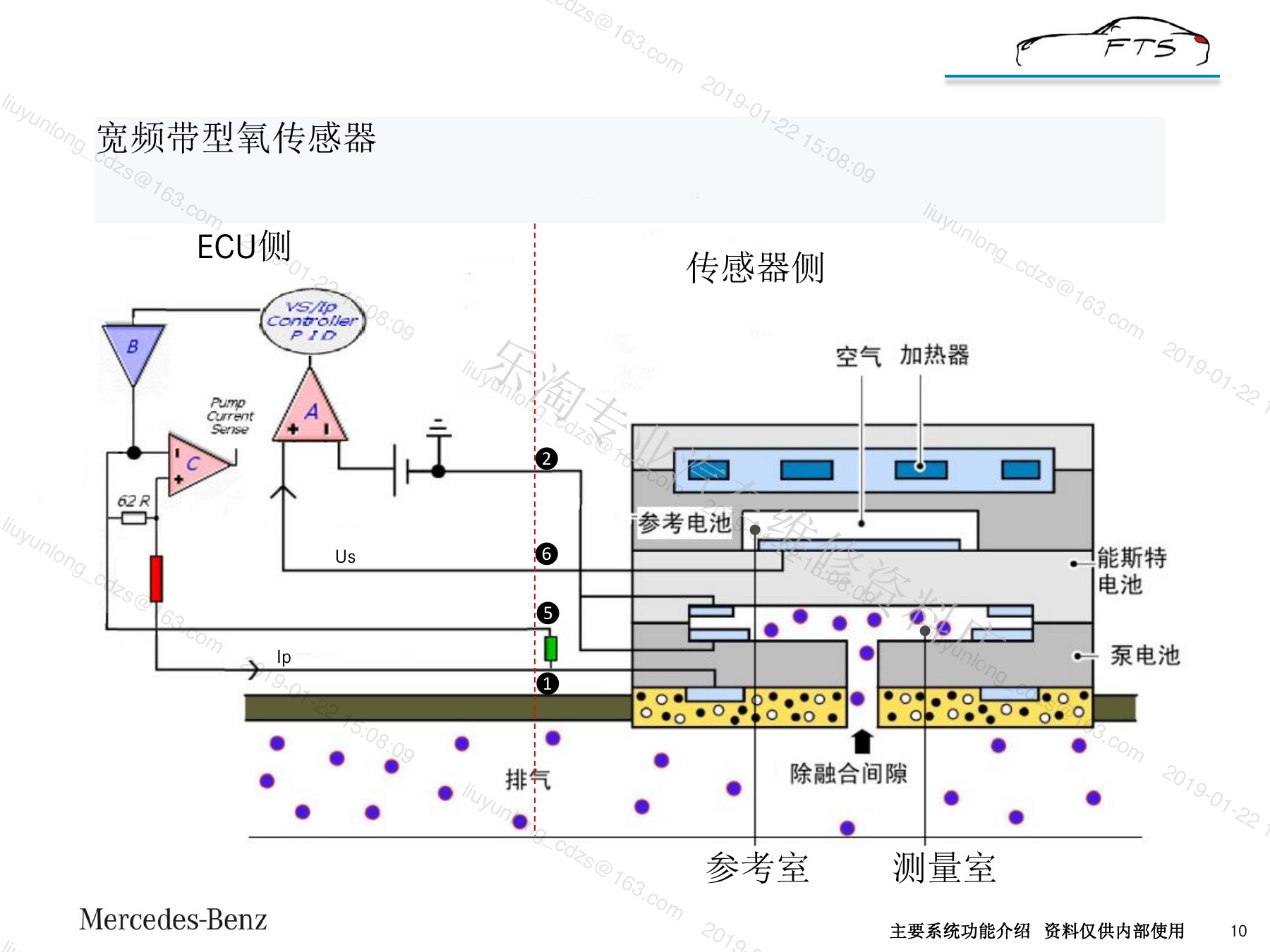

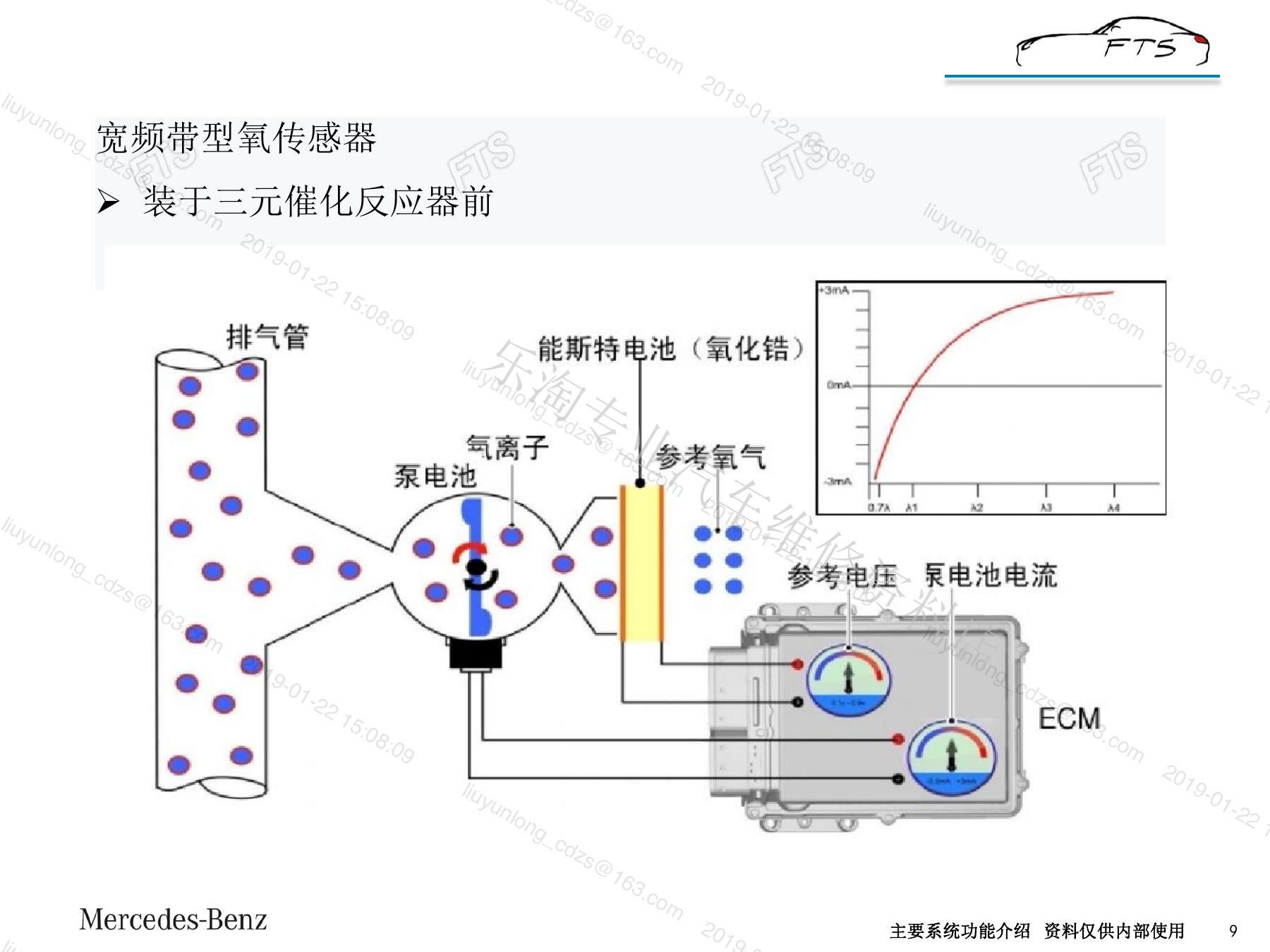

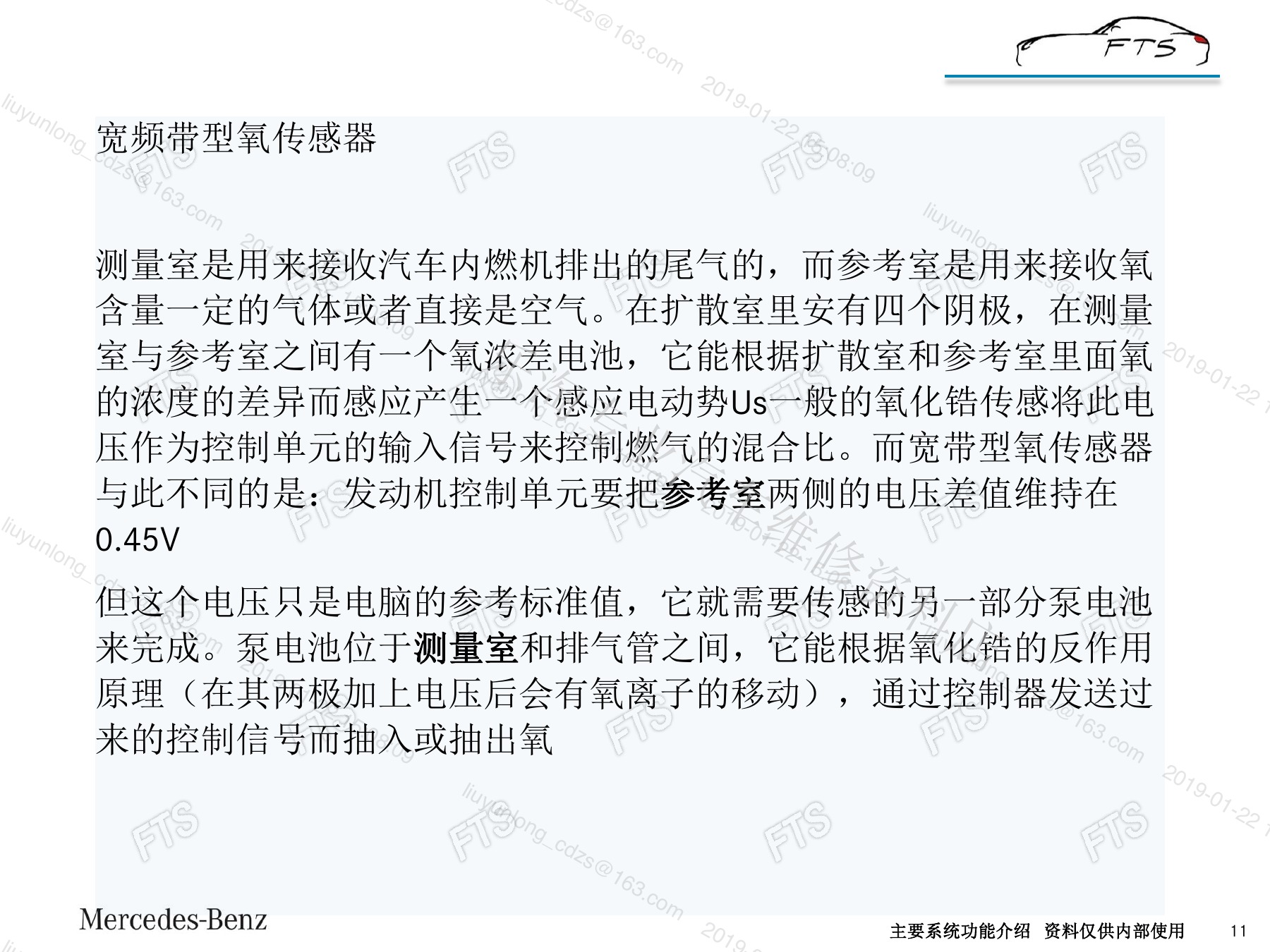

排气先经扩散孔进入测量室。测量室与参考室之间的能斯特电池产生电压Us，控制单元把它稳定在约0.45V。若排气偏稀，测量室氧较多，泵电池把氧离子移出；若排气偏浓，泵电池向测量室补入氧离子。保持0.45V所需的泵电流Ip，就成为反映混合气浓稀程度的连续测量量。

因此宽频传感器诊断应查看λ、泵电流、内部参考电压和加热状态，而不能把某一根信号线按传统窄带规则理解。不同发动机控制单元对泵电流正负方向、诊断仪显示单位和线路偏置的定义可能不同，必须先核对车型数据说明。

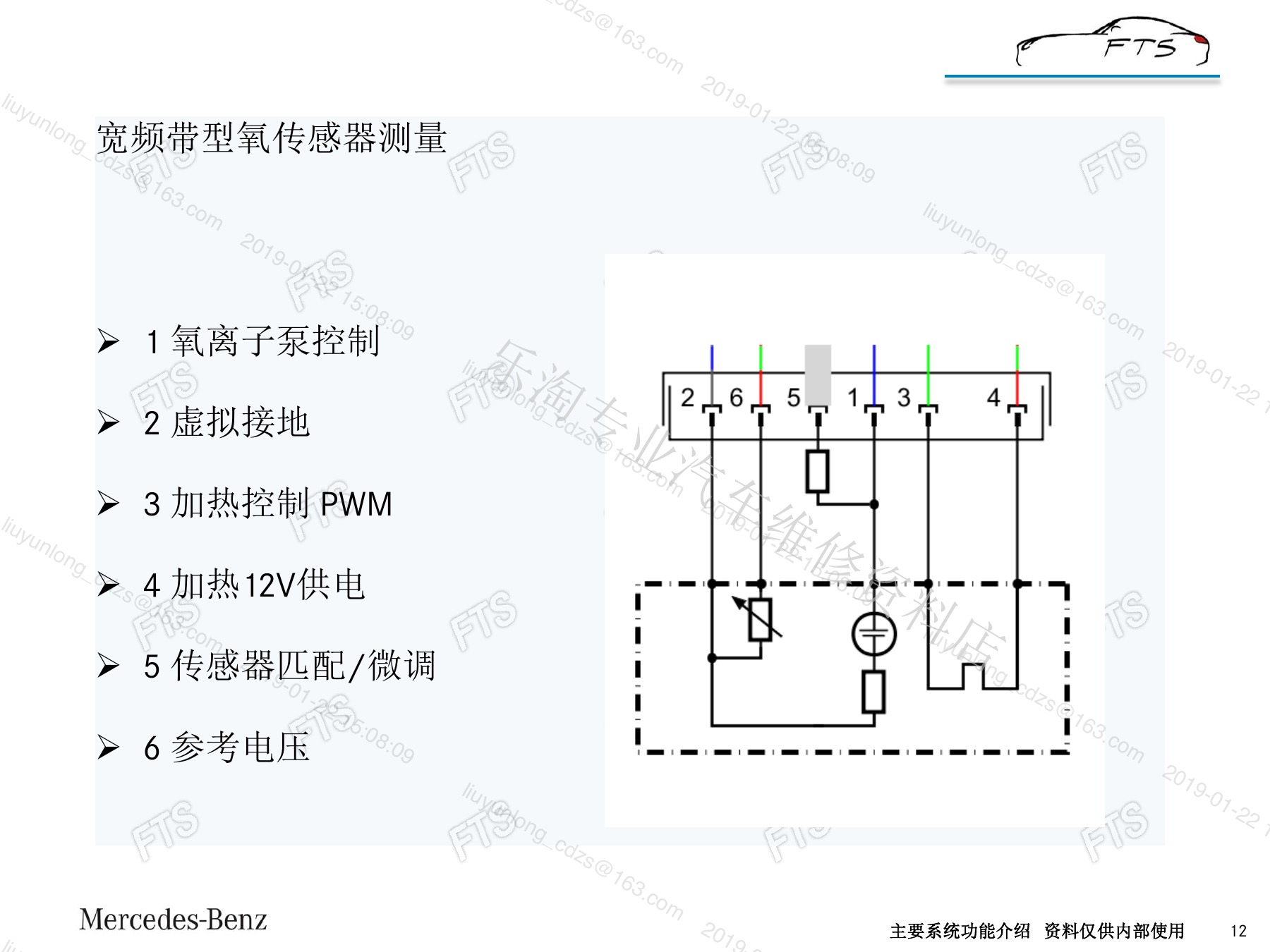

三、常见六线功能怎样理解

• 氧离子泵控制线路：ECU通过它控制氧进入或离开测量室。
• 虚拟接地：为传感器内部测量电路提供受控参考。
• 加热器PWM控制与12V供电：快速升温并稳定陶瓷温度。
• 传感器匹配/微调线路：保存制造偏差补偿信息，不能随意改接。
• 参考或能斯特电压线路：反馈测量室与参考室的电化学状态。
• 具体针脚号随传感器和车型变化，测量前必须以对应电路图为准。

四、前氧和后氧承担不同任务

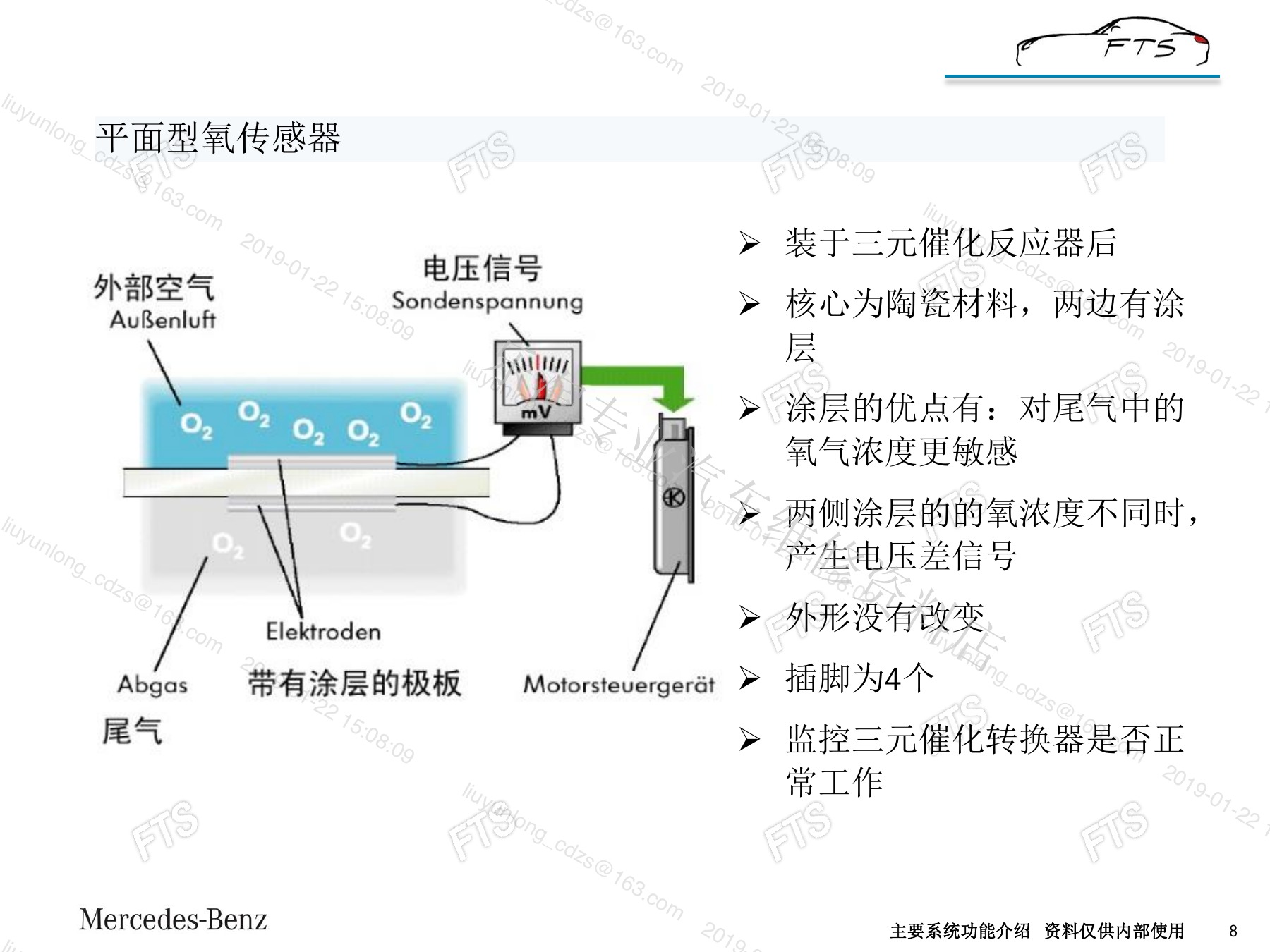

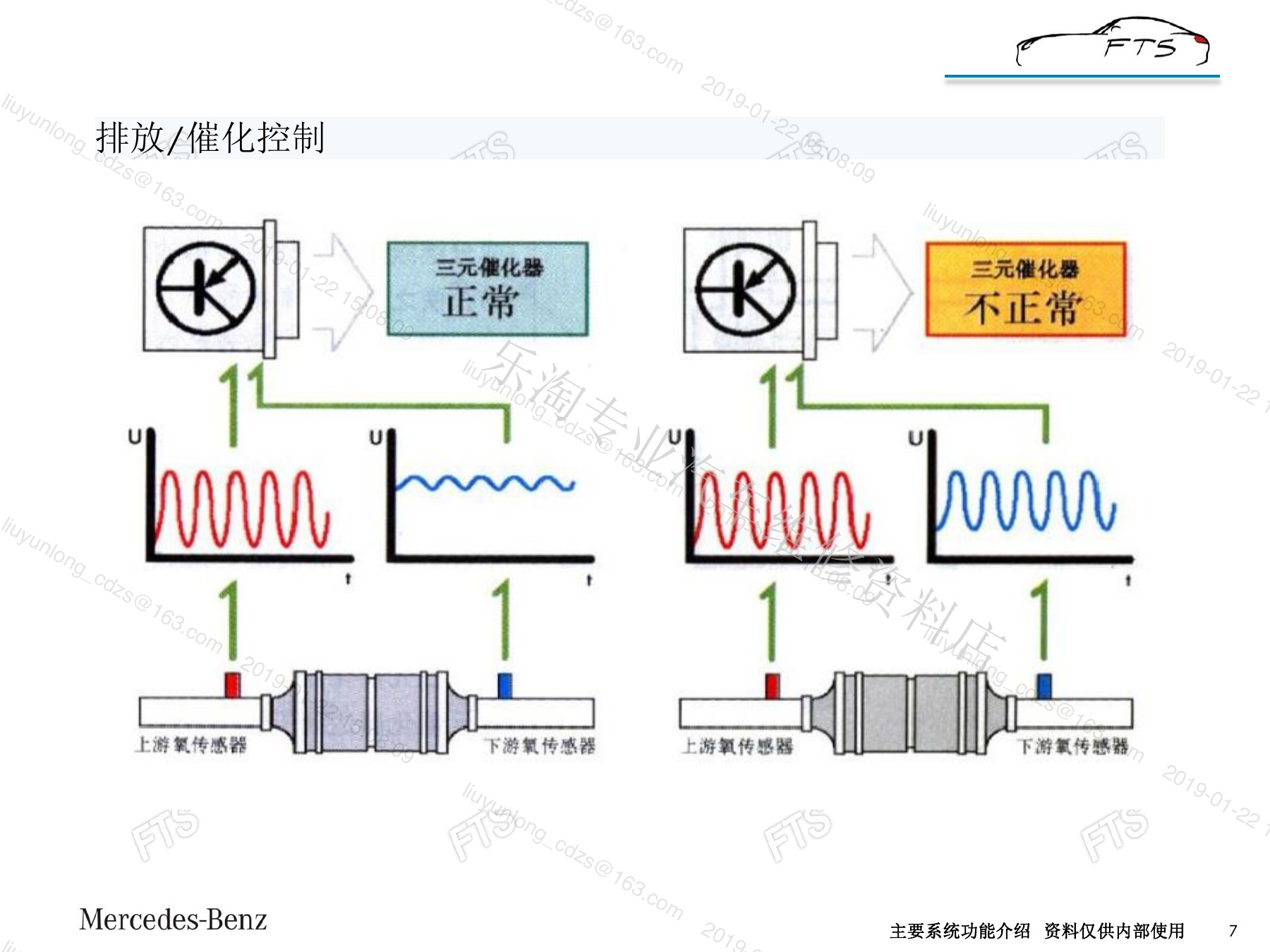

催化器前宽频氧传感器参与喷油闭环、自适应和功能链测试；催化器后传感器通常是四线平面型，通过电压变化监控催化后的氧状态。健康催化器具有储氧能力，后氧变化应比前端慢而稳定。如果前后信号高度同步，要考虑催化效率；如果只有某侧后氧长期偏低，还要检查传感器前的排气泄漏。

五、为什么“显示过稀”不一定真的缺油

氧传感器测的是排气中剩余氧，不是直接测汽油。排气法兰漏气会吸入外界空气，造成假过稀；气缸失火时混合气没有正常燃烧，氧也会进入排气，即使缸内并非真正缺油。诊断时必须把失火计数、燃油修正、前后氧、喷油与排气密封一起分析。

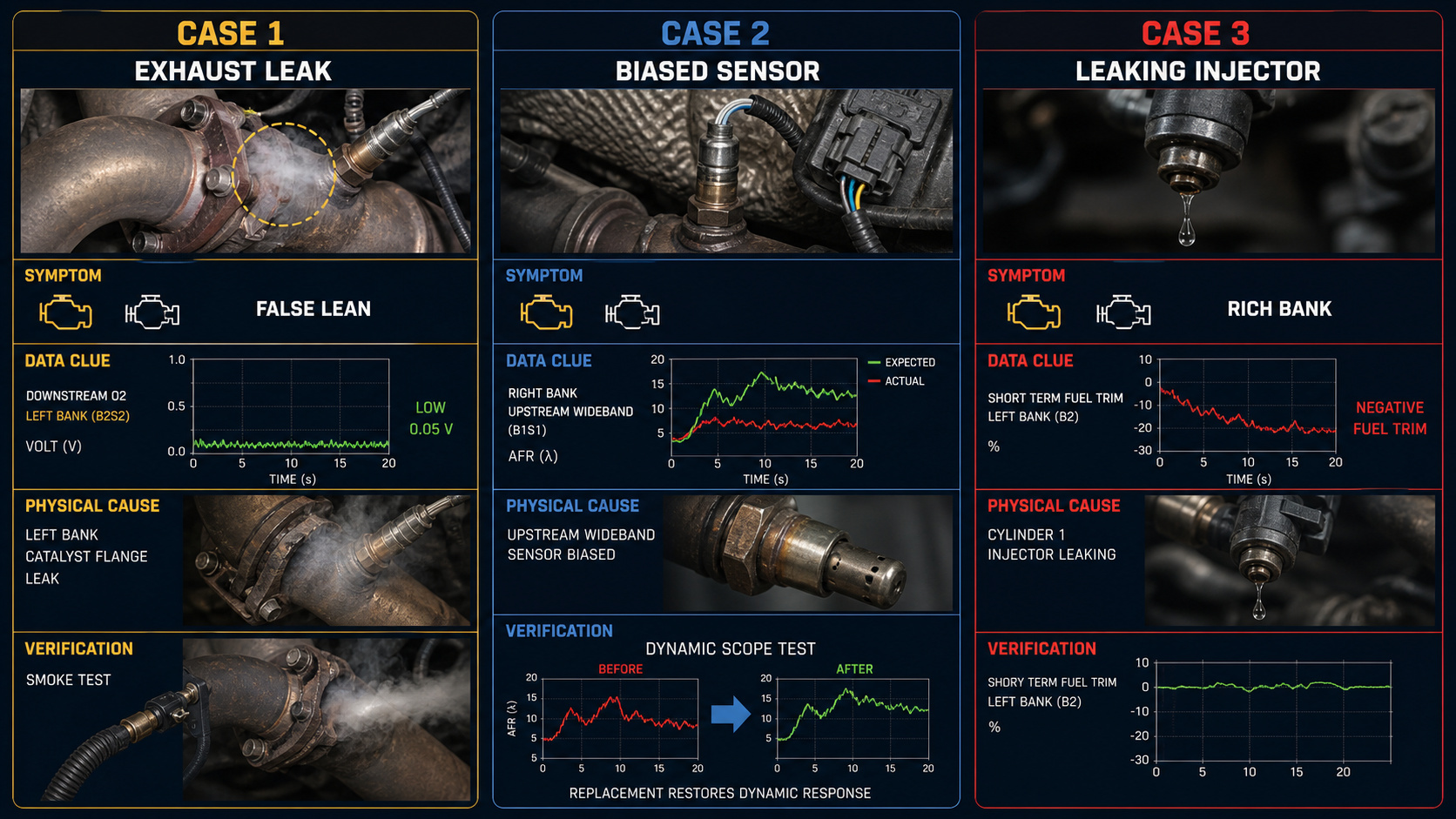

六、案例一：M276左列失火、黑烟却报码过稀

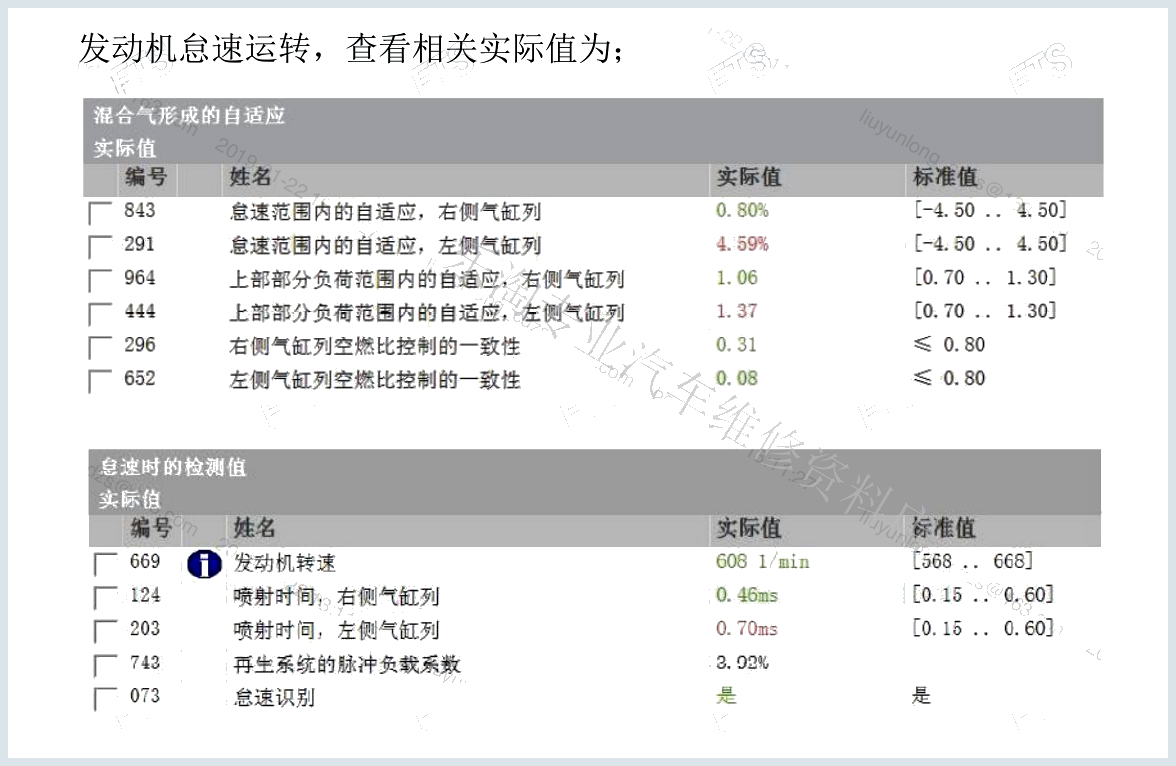

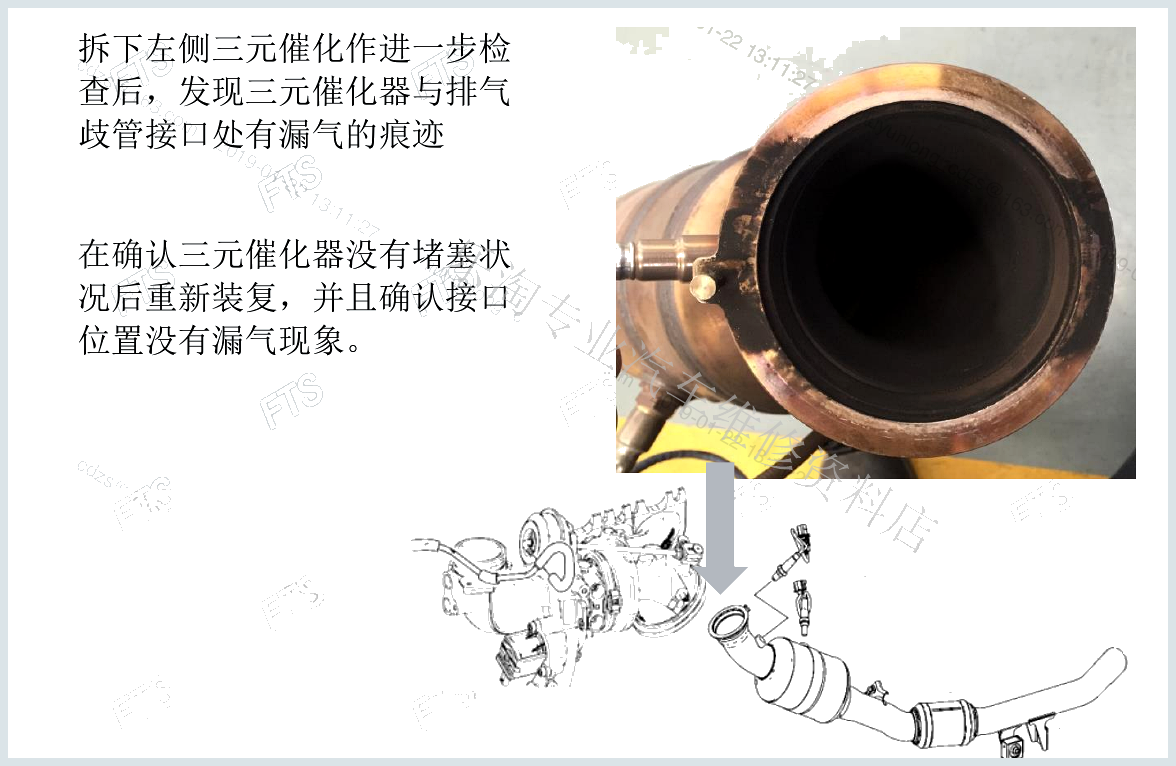

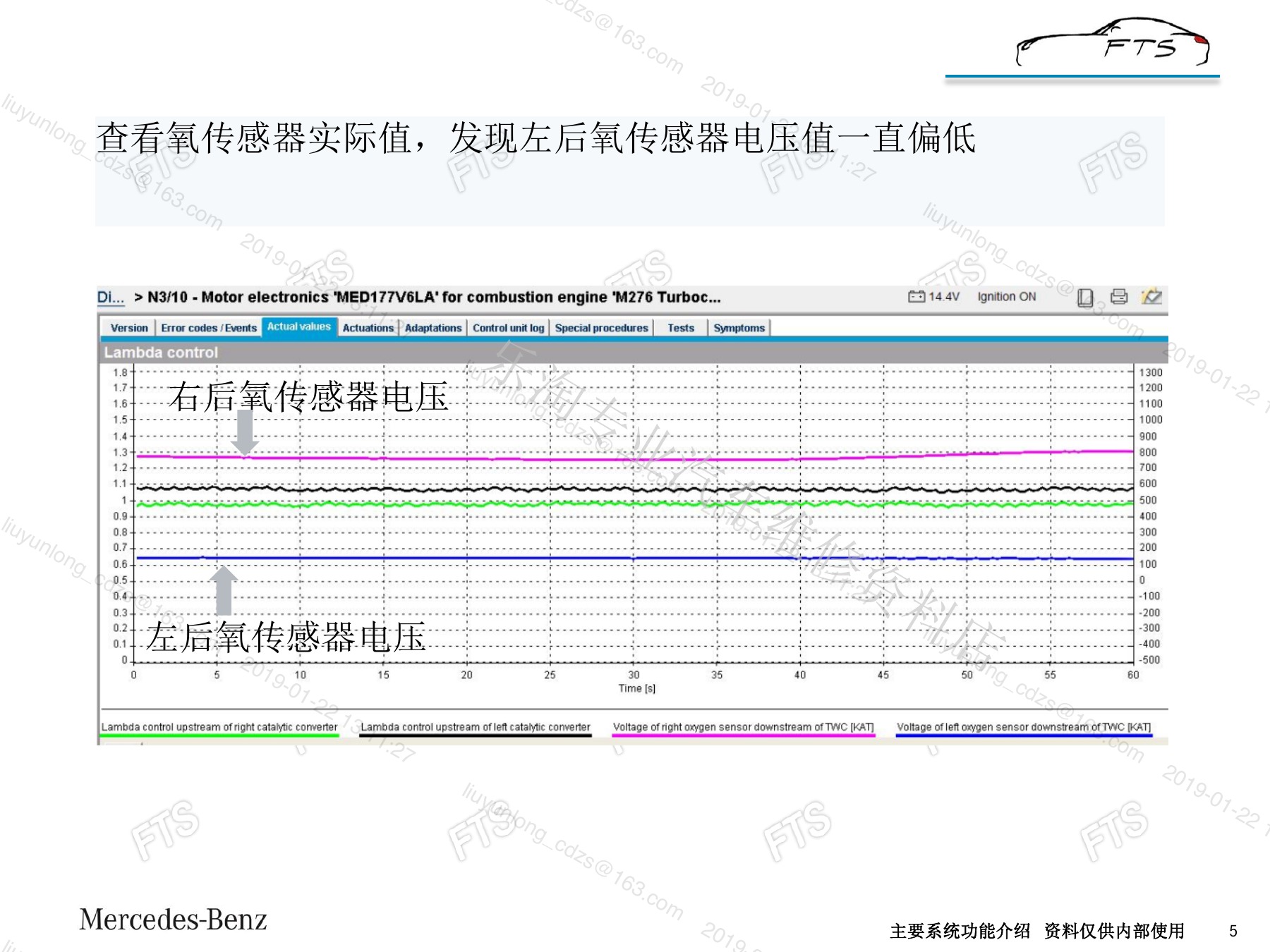

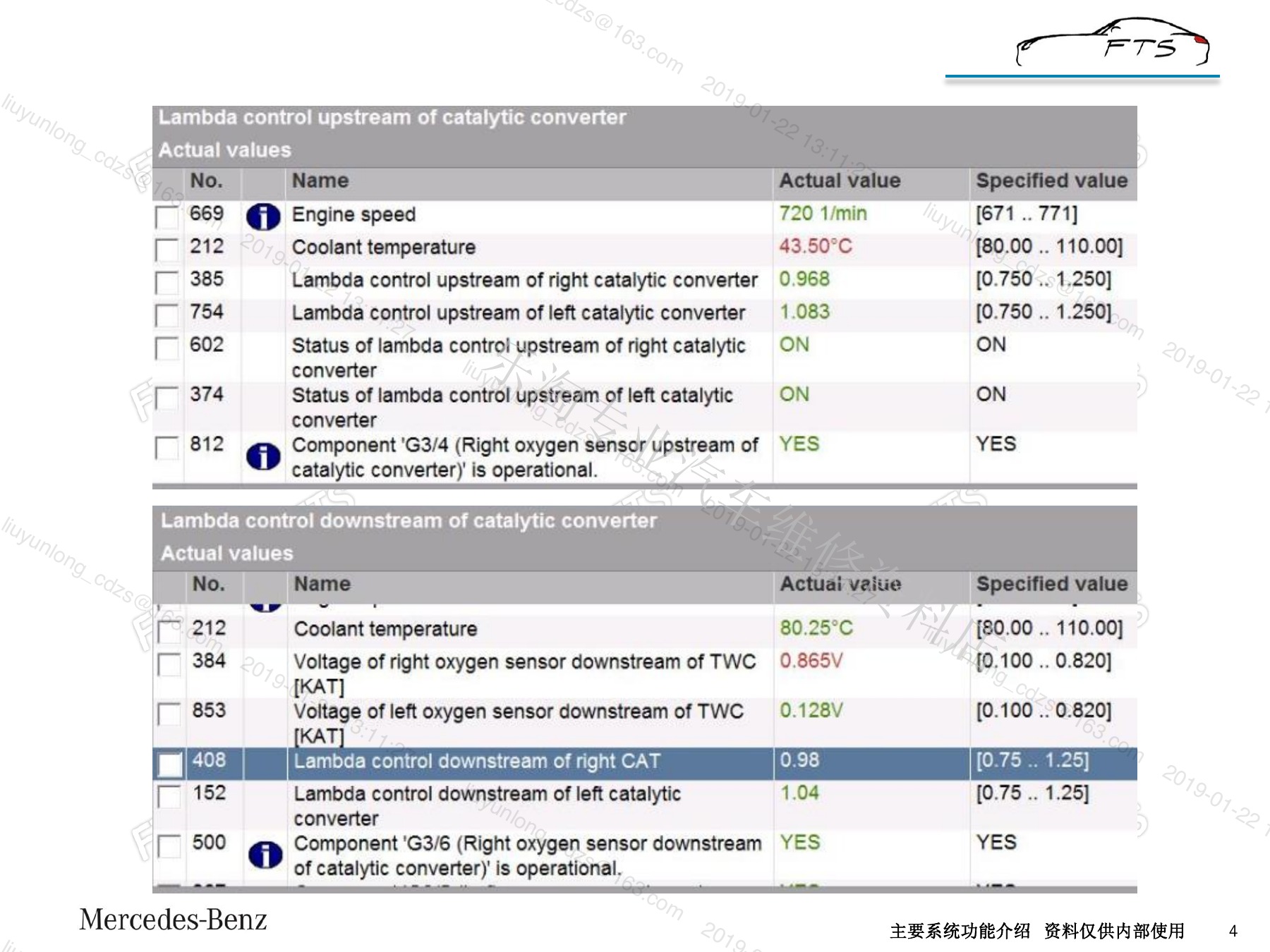

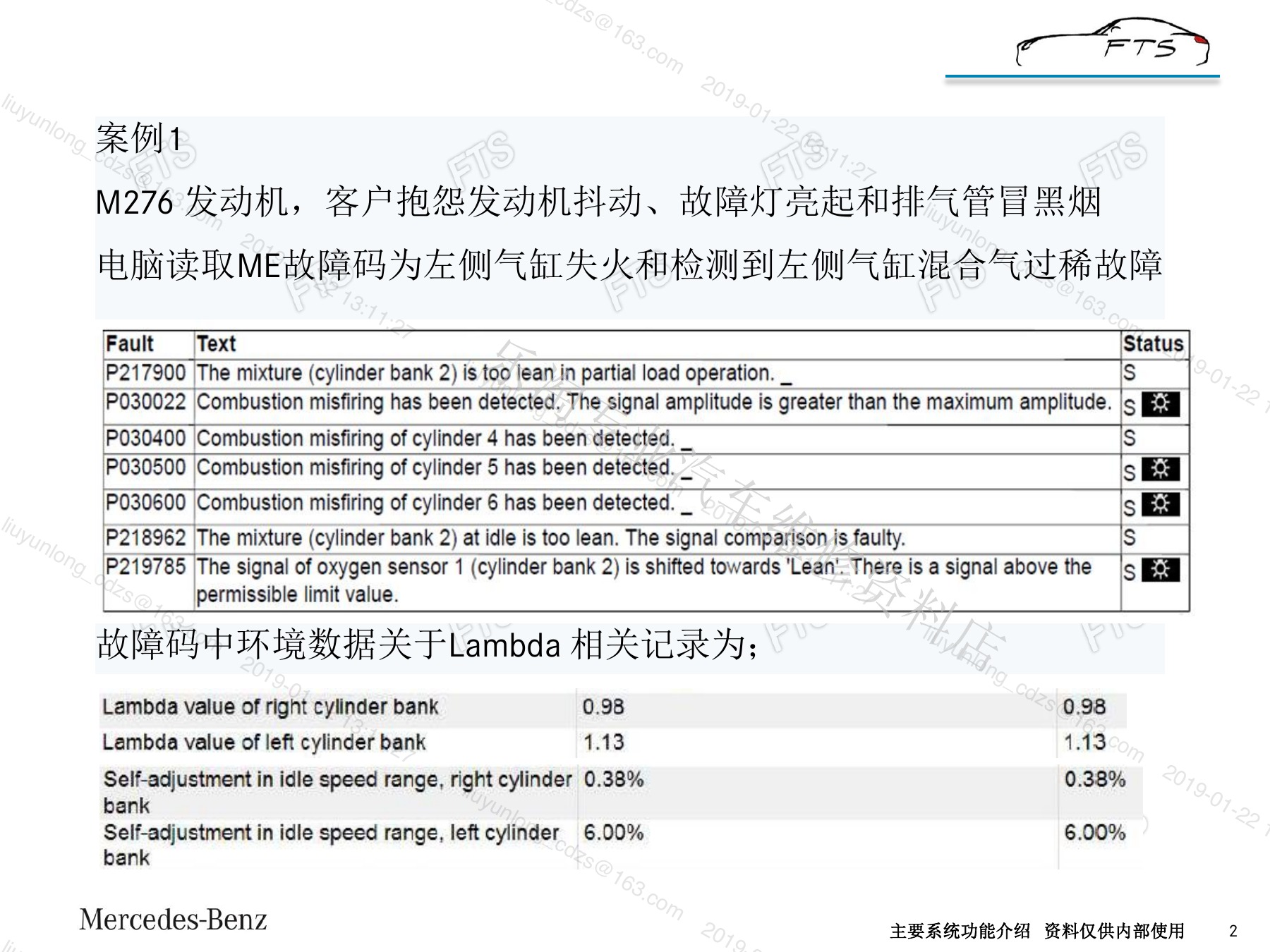

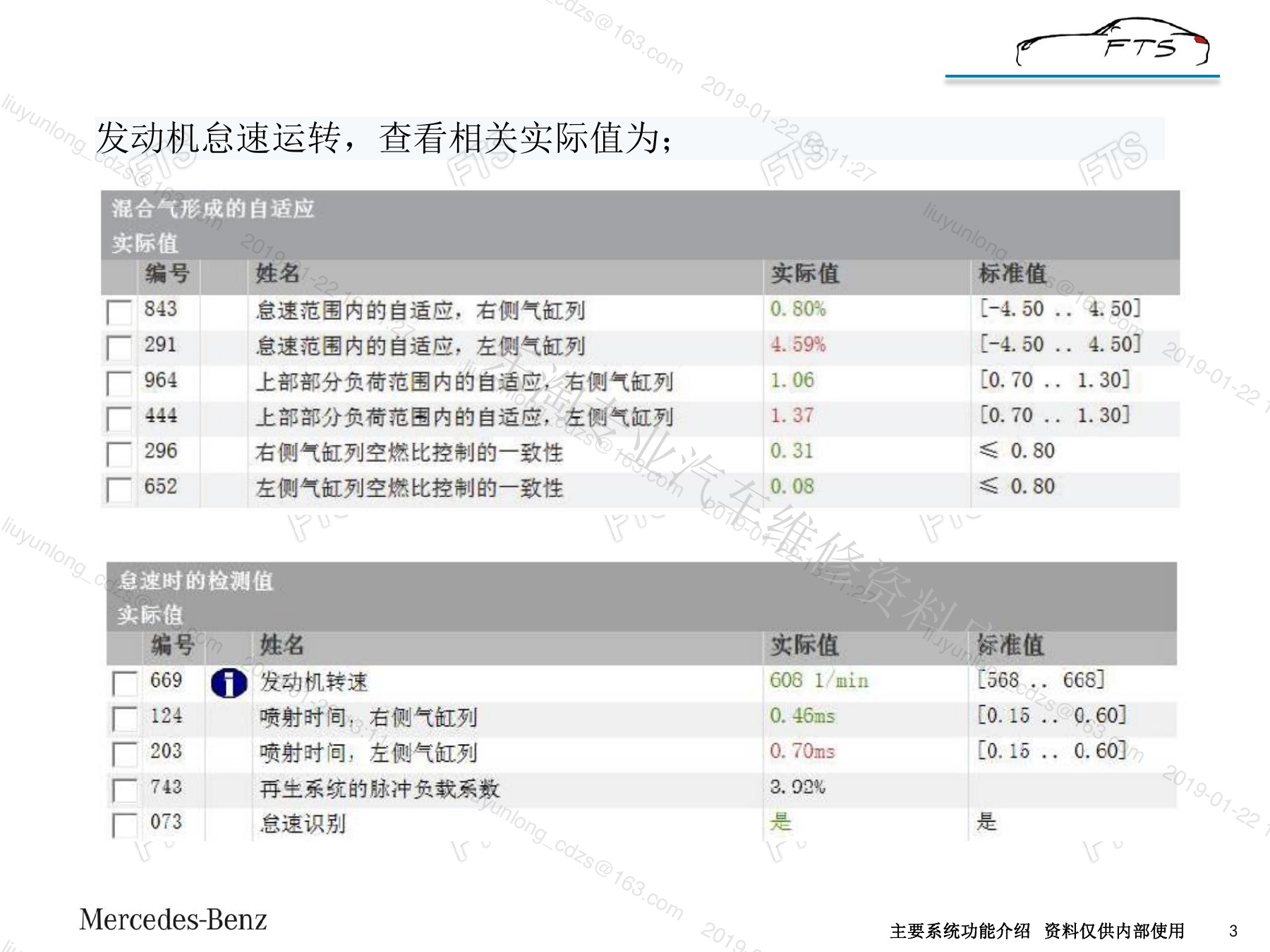

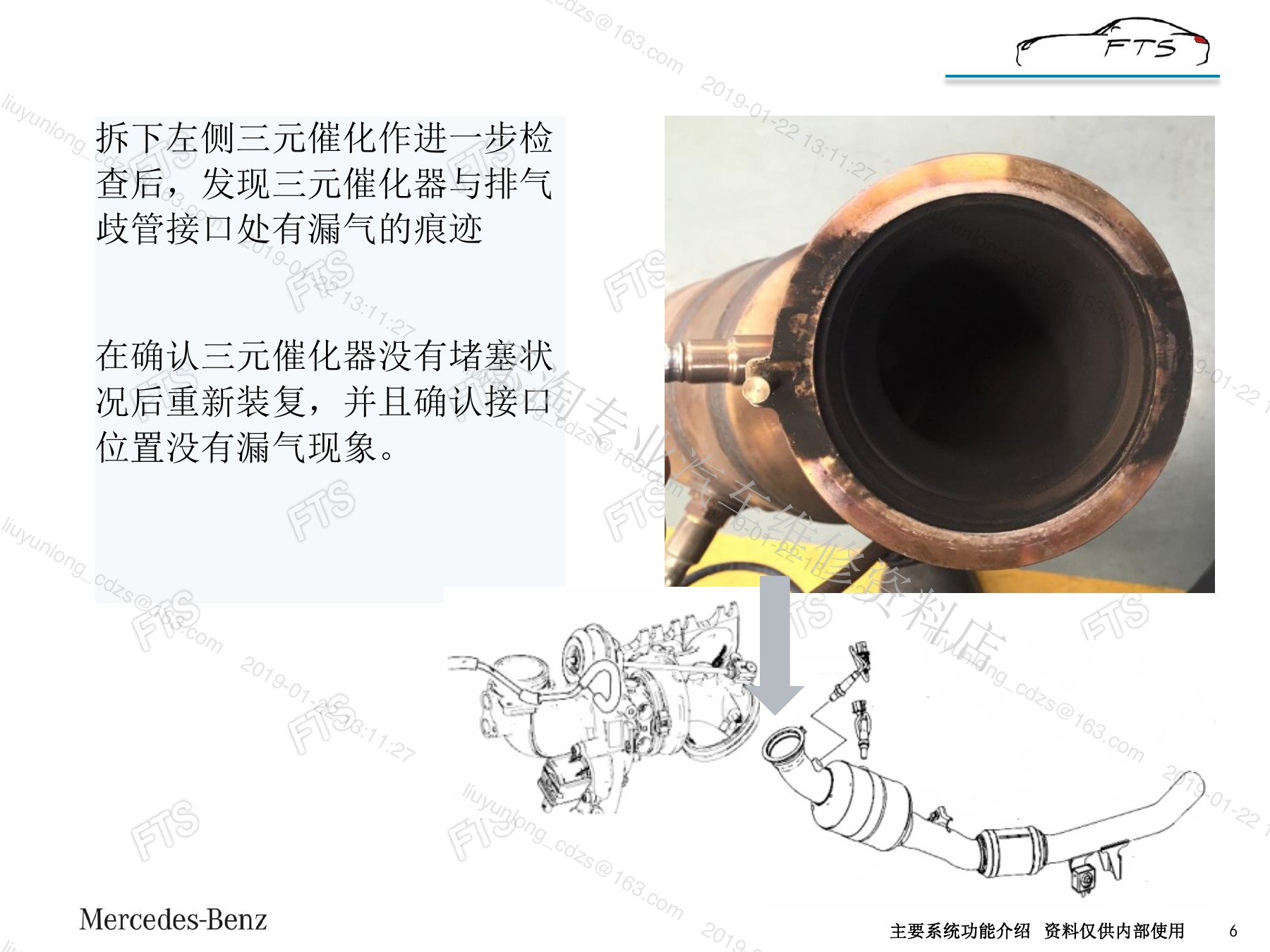

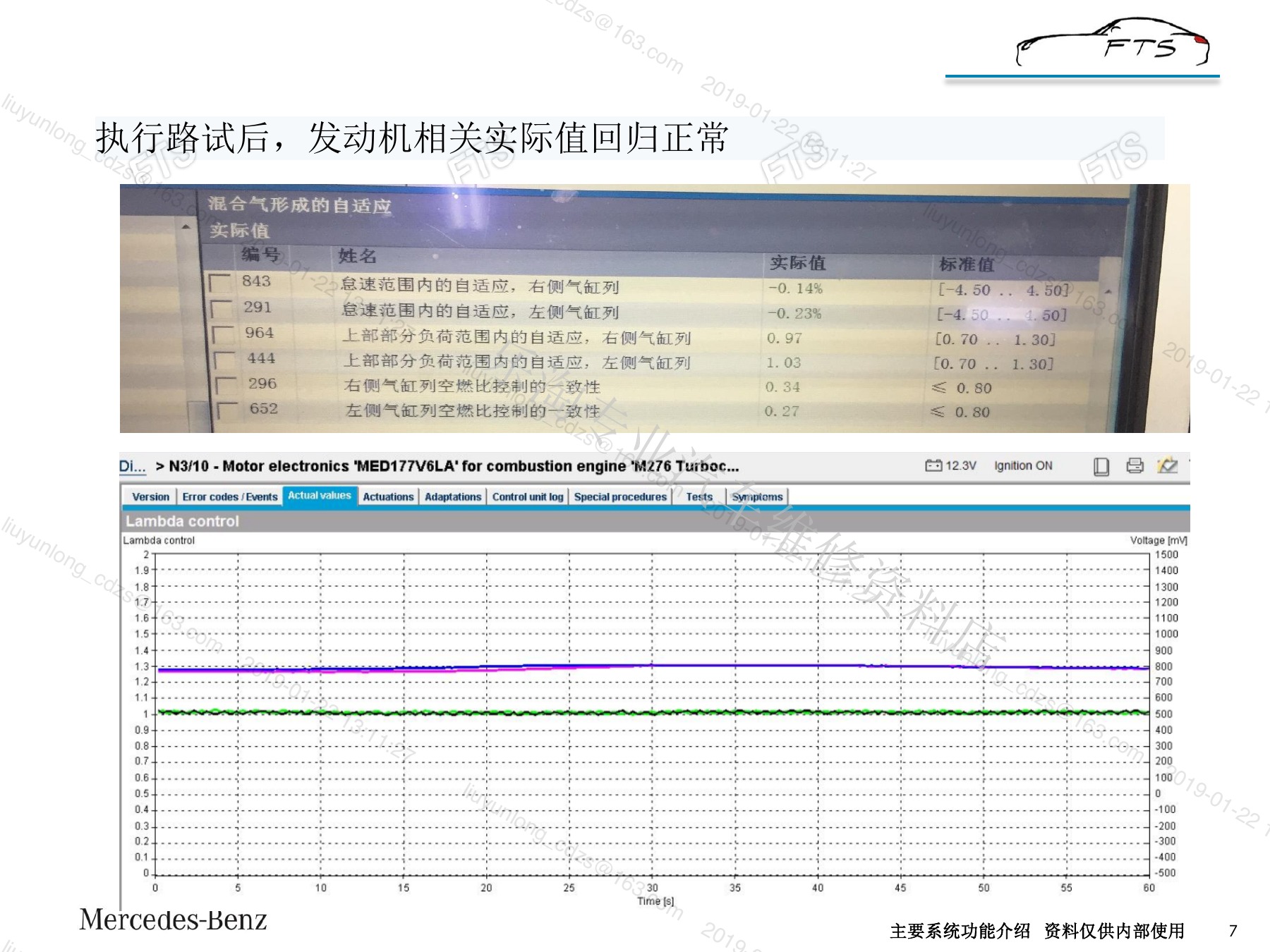

M276车辆出现抖动、故障灯和黑烟，故障记录包含左列失火与左列混合气过稀。实际值显示左后氧电压持续偏低。拆检后发现左侧三元催化器与排气歧管接口有漏气痕迹；确认催化器未堵塞并恢复接口密封后，路试数据回归正常。这个案例说明矛盾的“黑烟+过稀”应先验证排气是否吸入额外氧。

七、案例二：线束正常不代表传感器正常

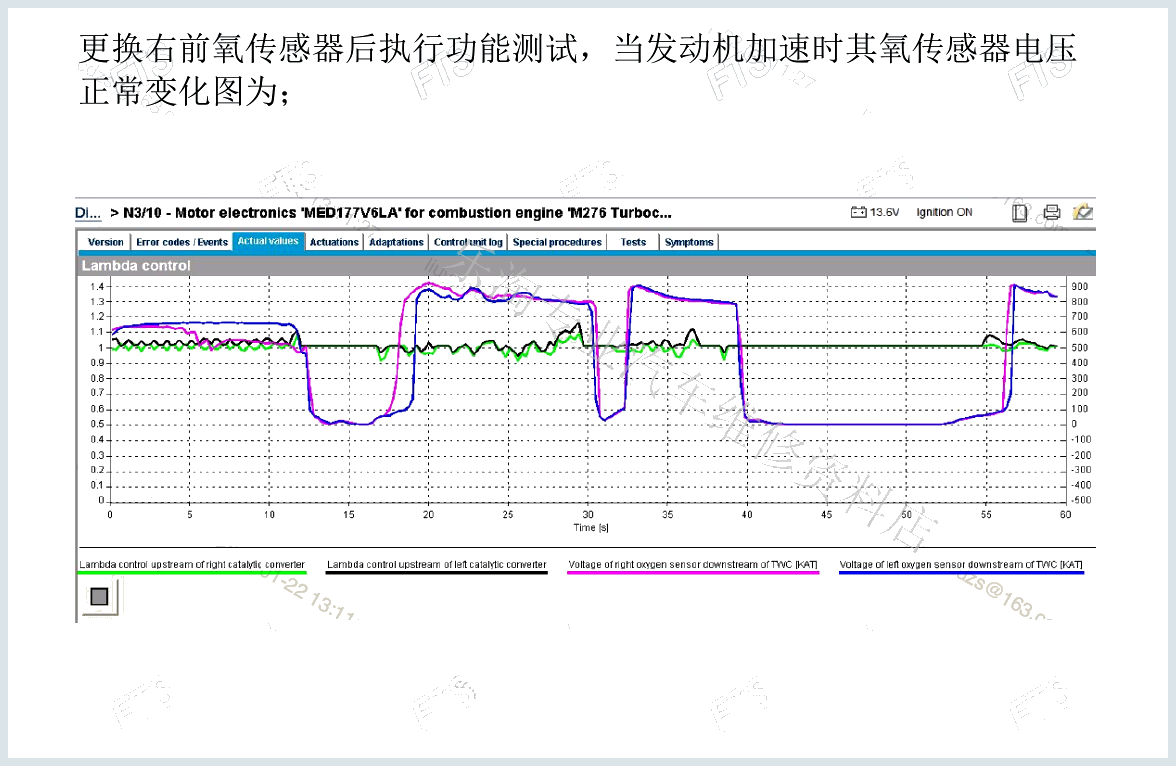

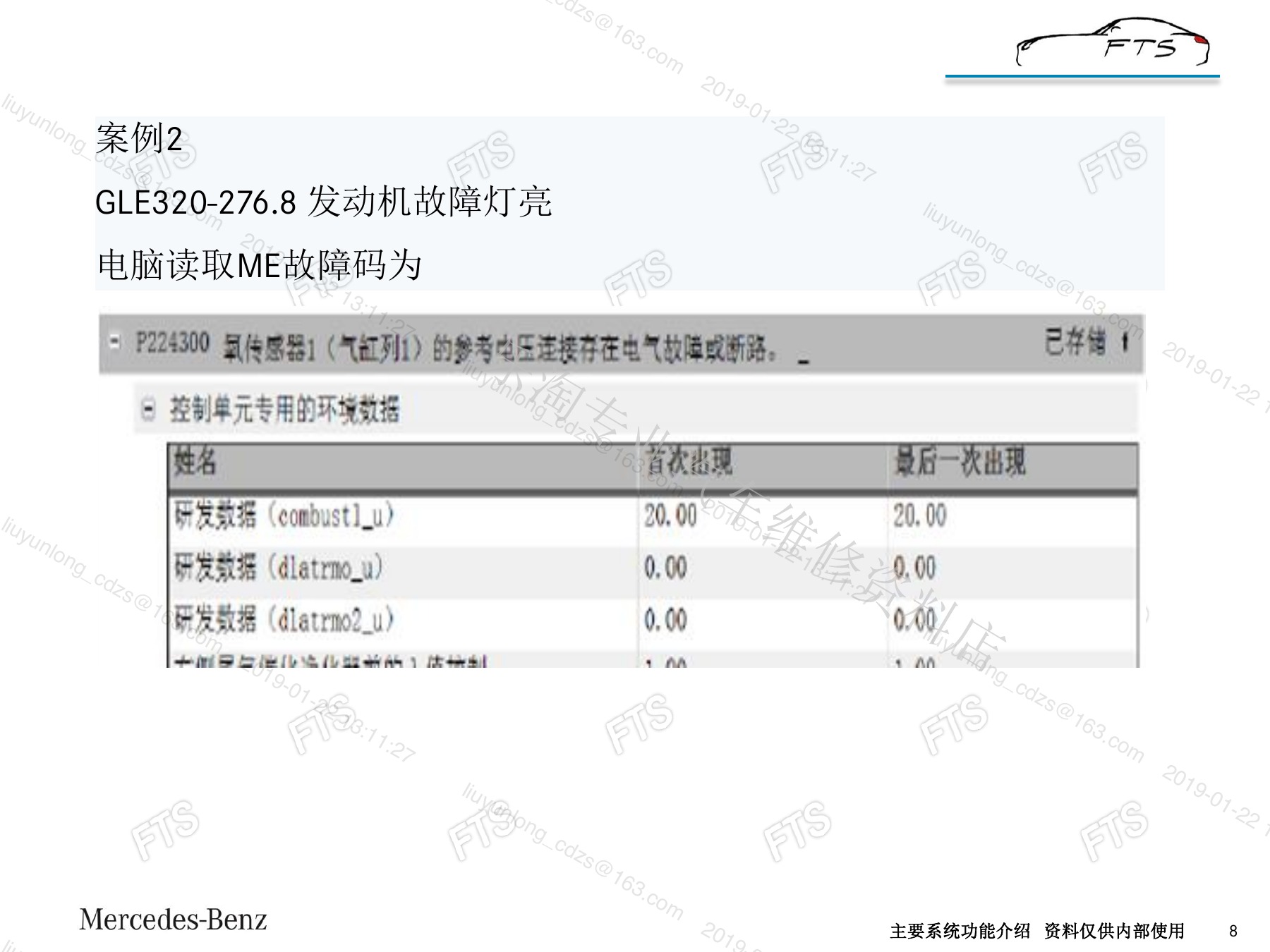

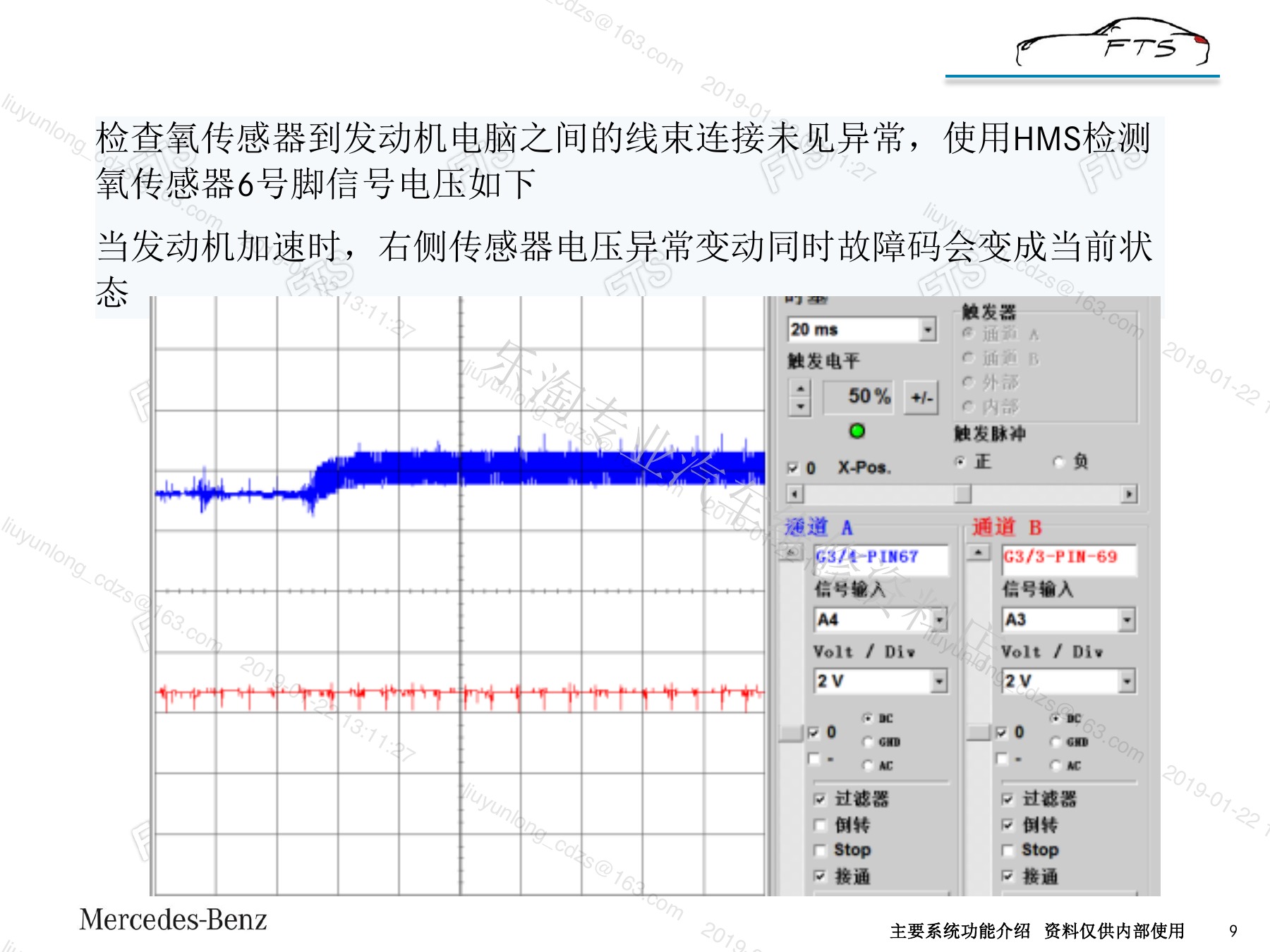

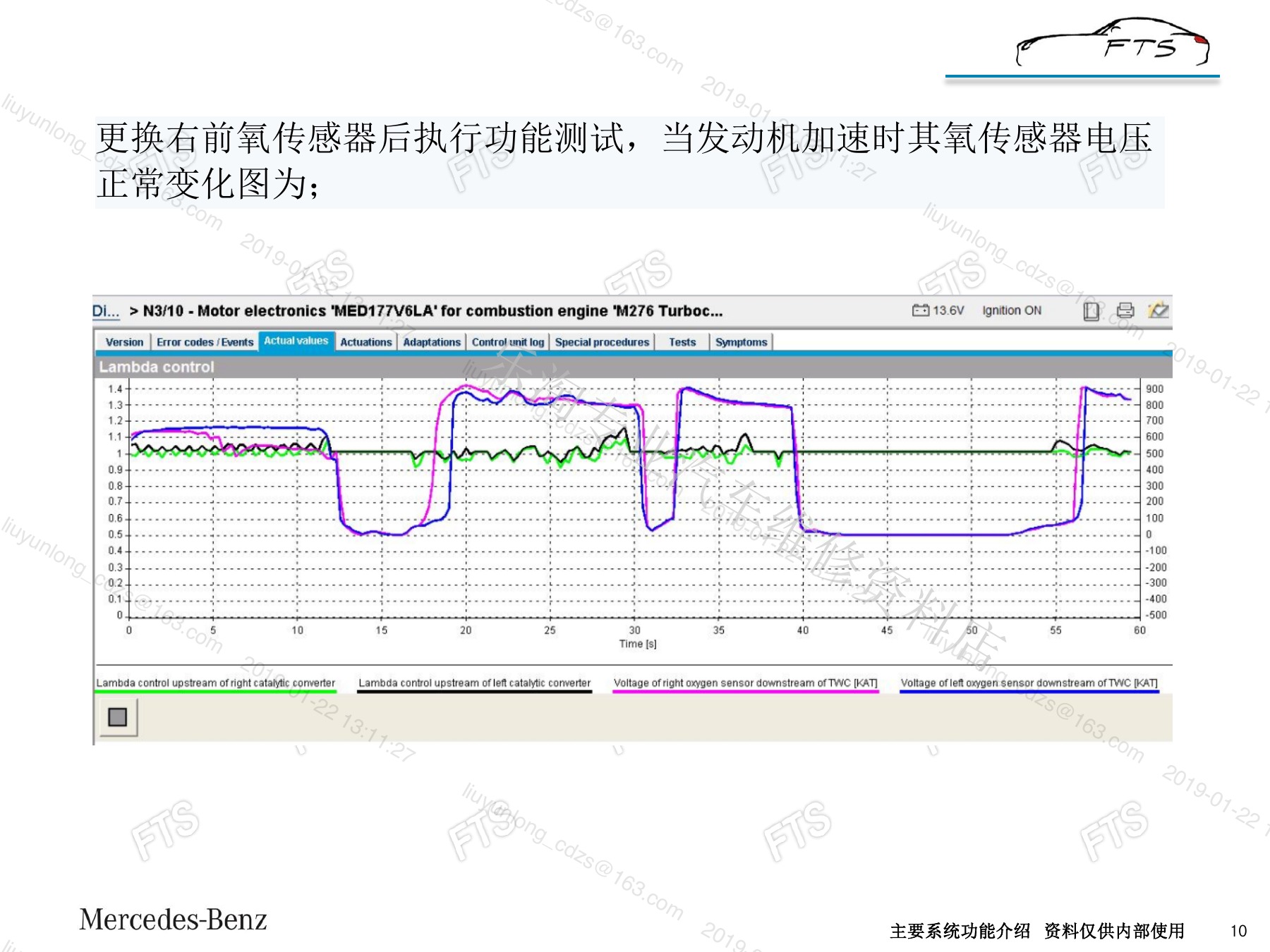

GLE320的M276.8发动机报码后，氧传感器至ME的线束连接未见异常。使用示波器在加速工况观察右前宽频传感器信号，发现它随负荷变化的动态响应异常，并且报码会转为当前状态。更换右前传感器后重复功能测试，信号恢复正常。静态电阻或通断检查只能排除部分线路问题，动态响应才是关键证据。

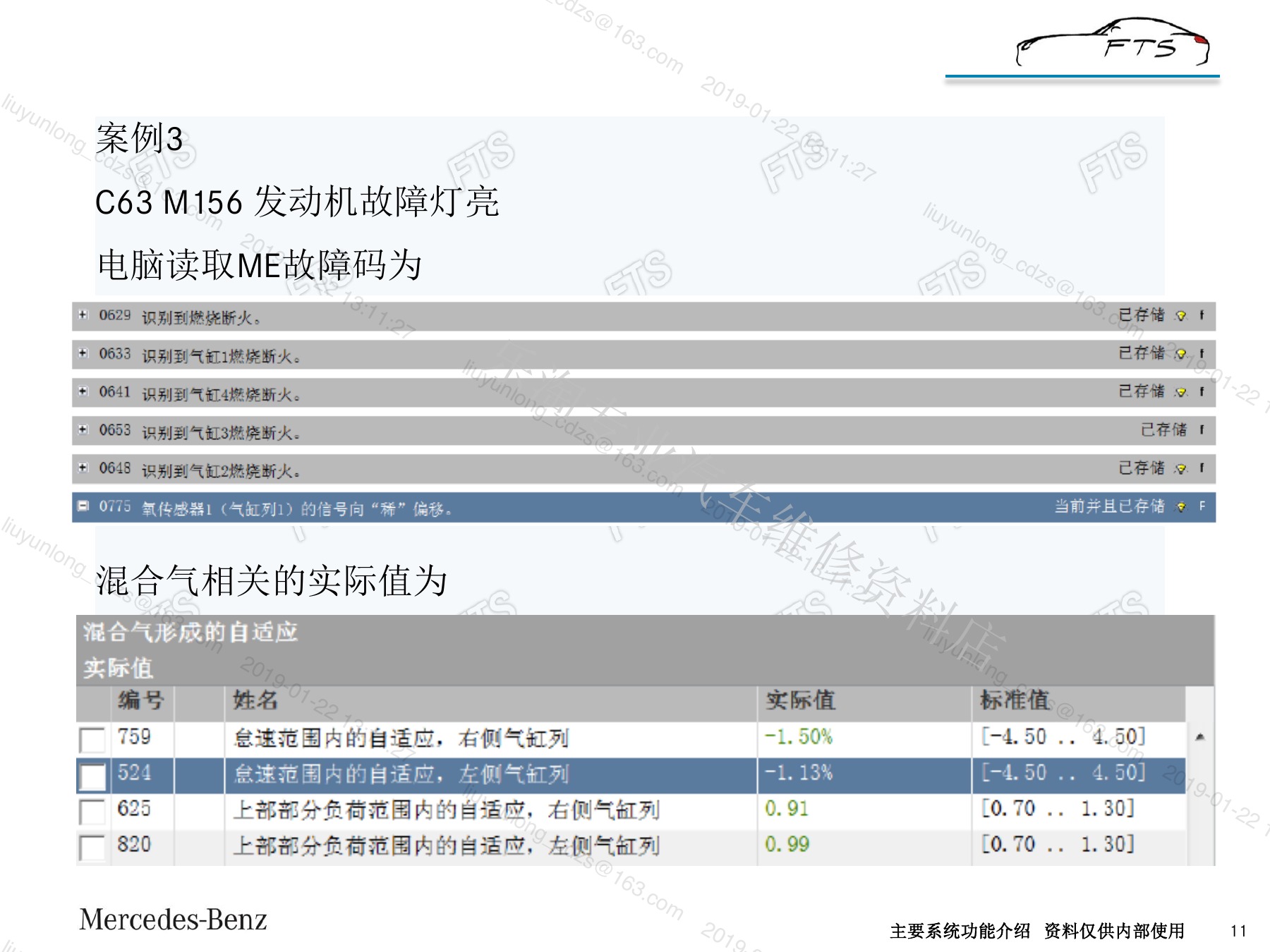

八、案例三：喷油嘴滴漏使整列被减油

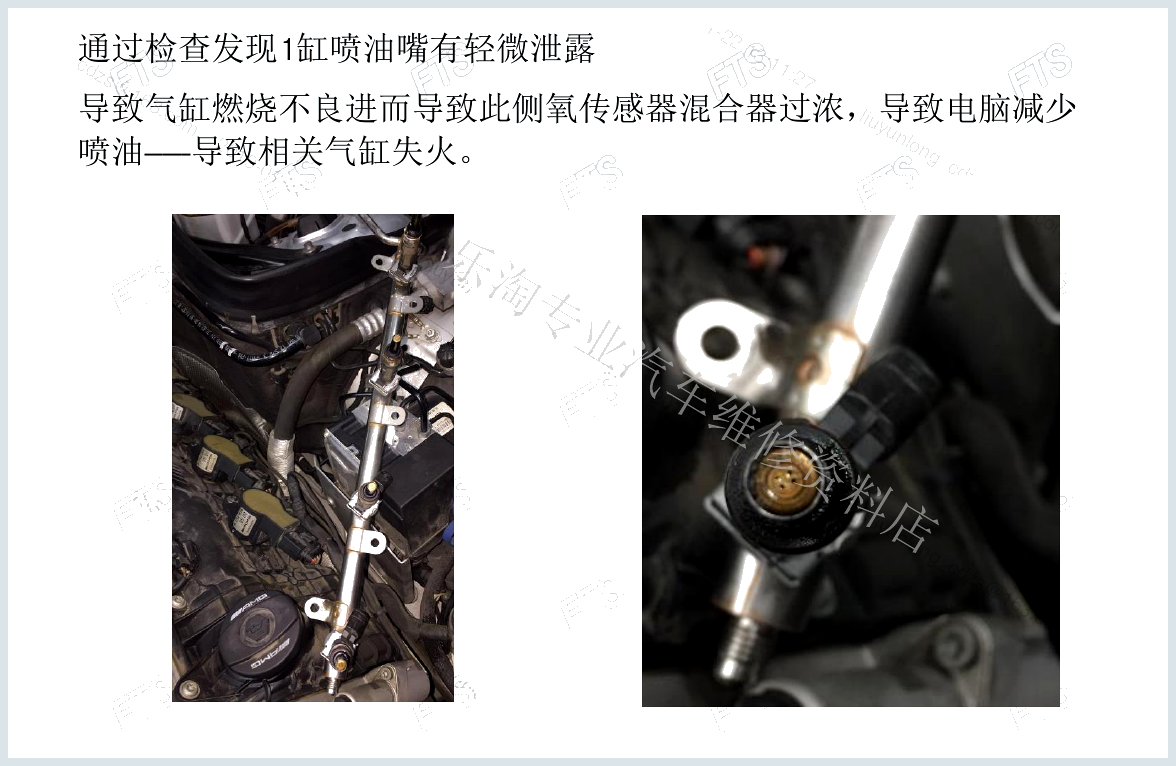

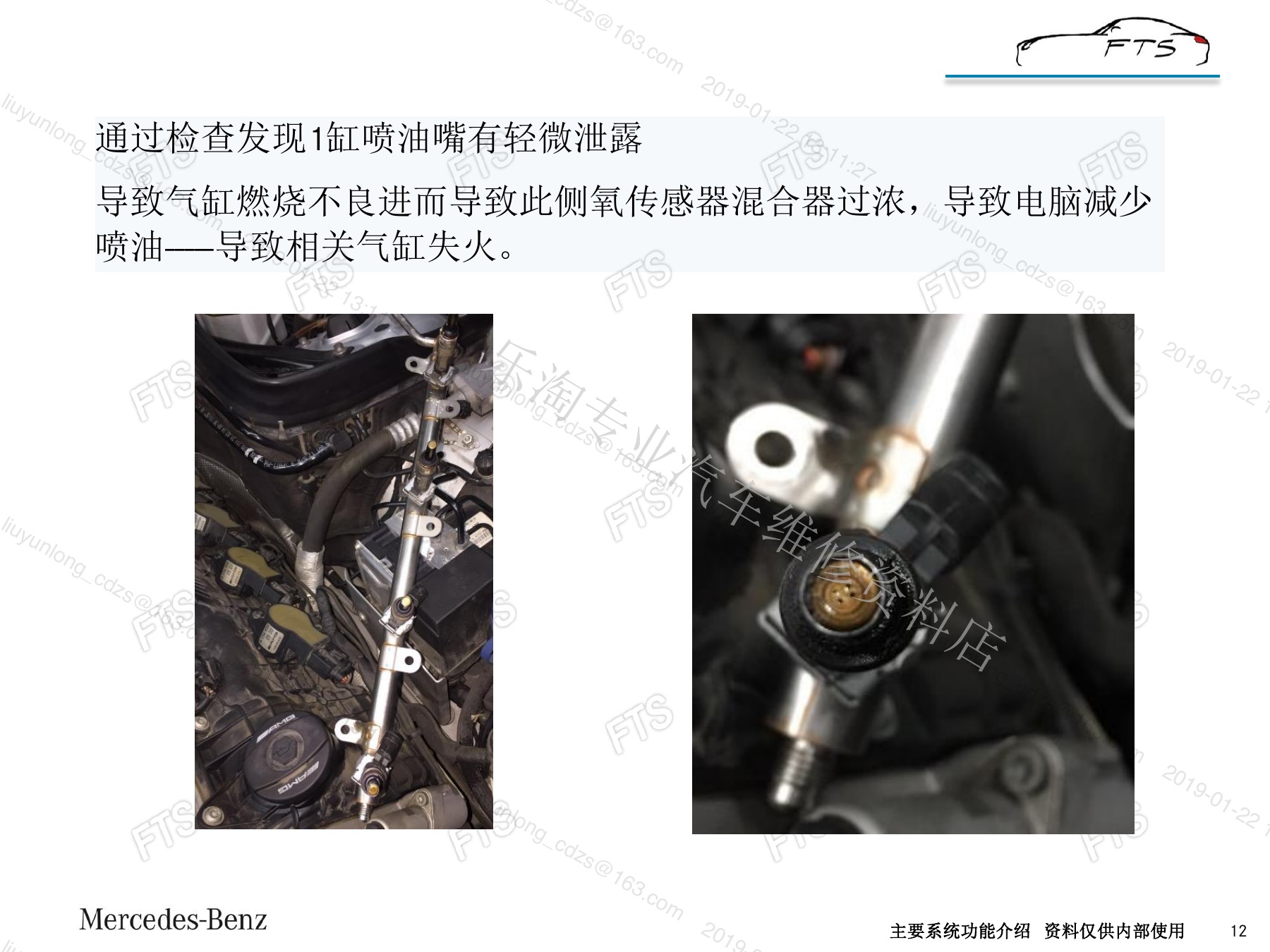

C63的M156发动机报码并伴随混合气异常，检查发现1缸喷油嘴轻微泄漏。额外燃油使该缸燃烧不良，前氧看到该列偏浓，ECU对整列减少喷油，结果其他气缸也可能变稀并产生失火。此时氧传感器是正确报告结果，根因却是单缸喷油嘴密封。

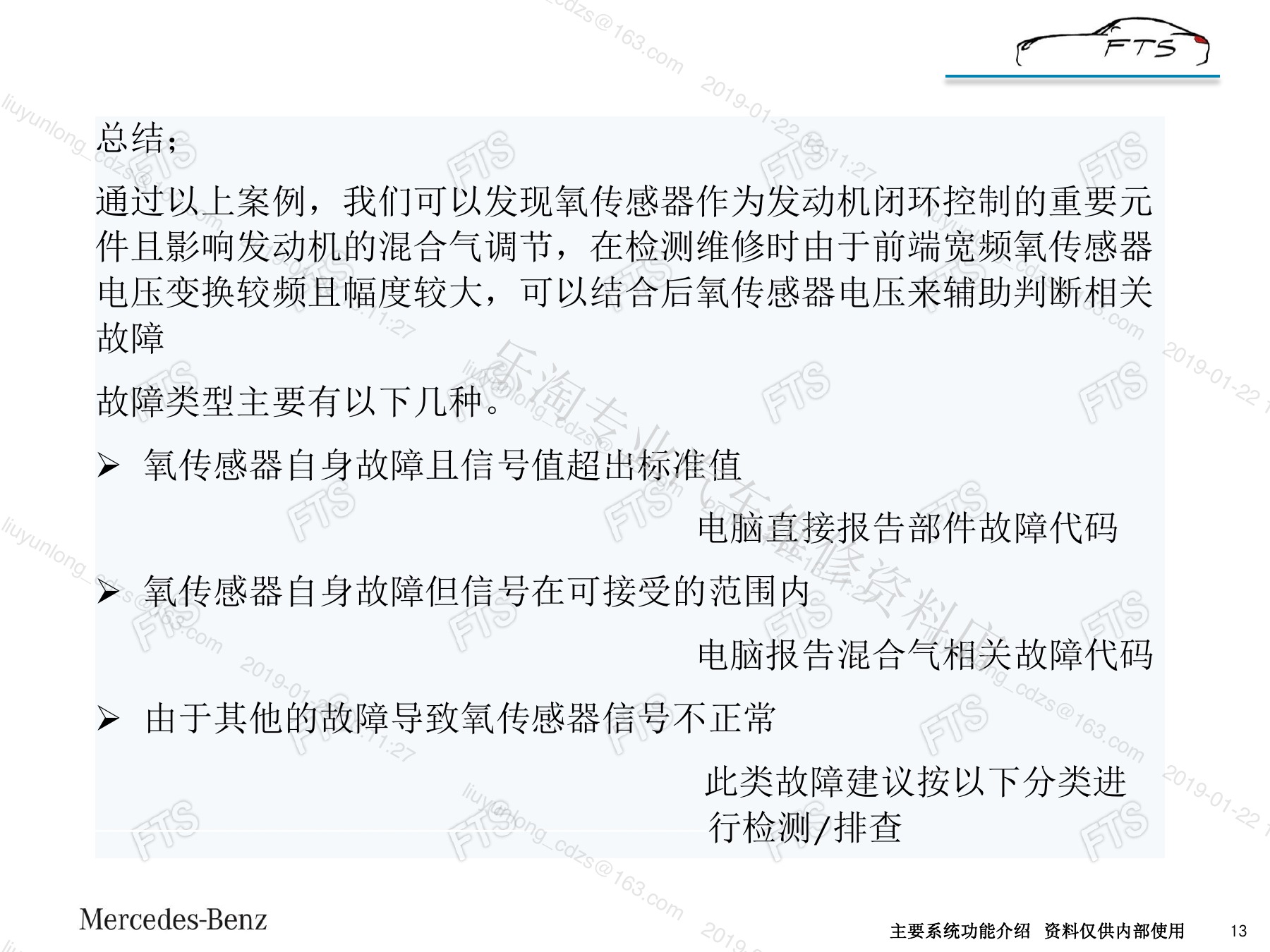

九、传感器本体故障的三种表现

• 信号超出电气允许范围：通常直接报码为加热、泵电流、参考电压或线路故障。
• 传感器偏置但仍在允许范围：控制单元可能只报码混合气或自适应异常。
• 传感器正常反映其他故障：进排气泄漏、失火、油压、喷油嘴或机械状态改变排气成分。

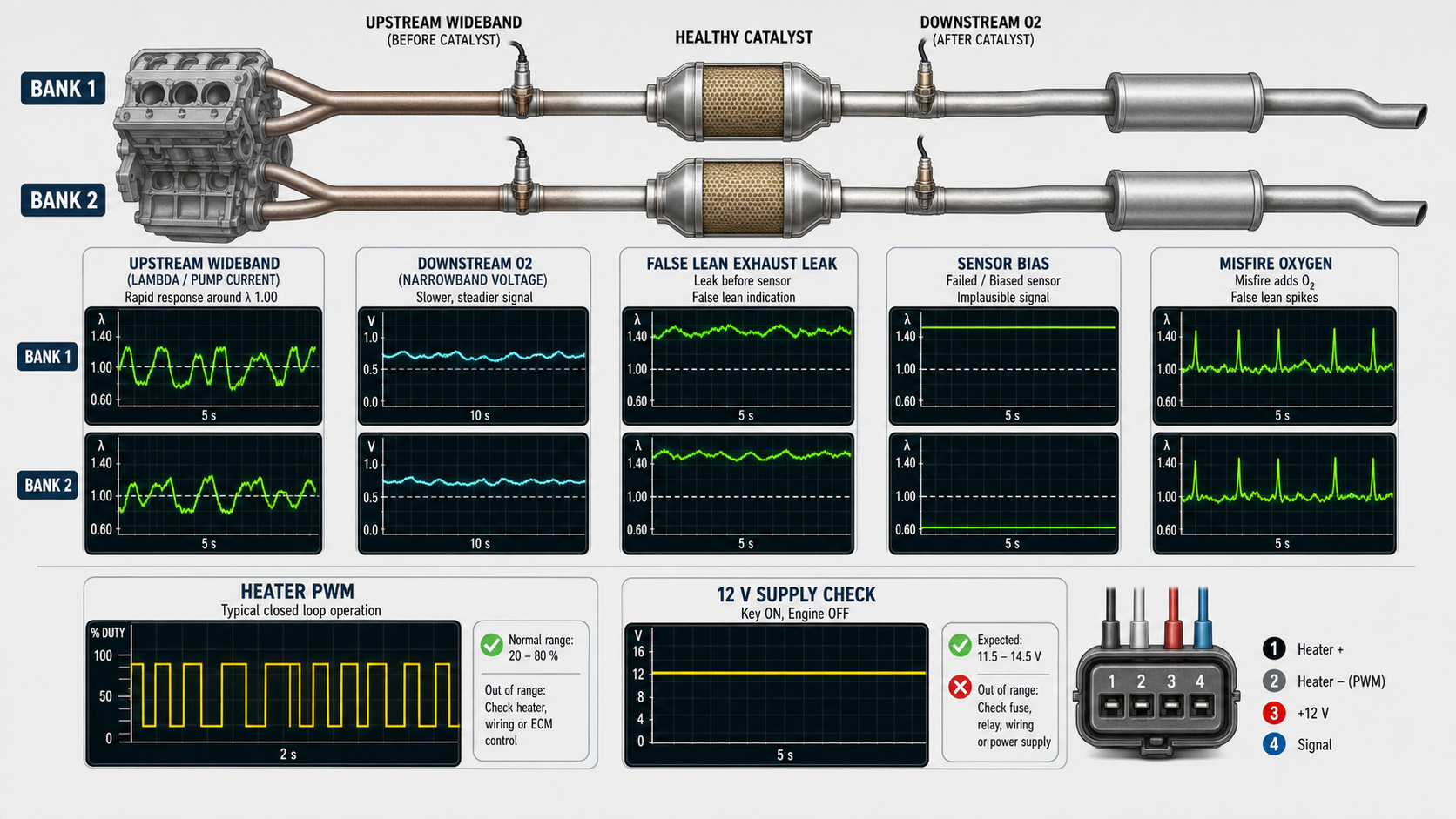

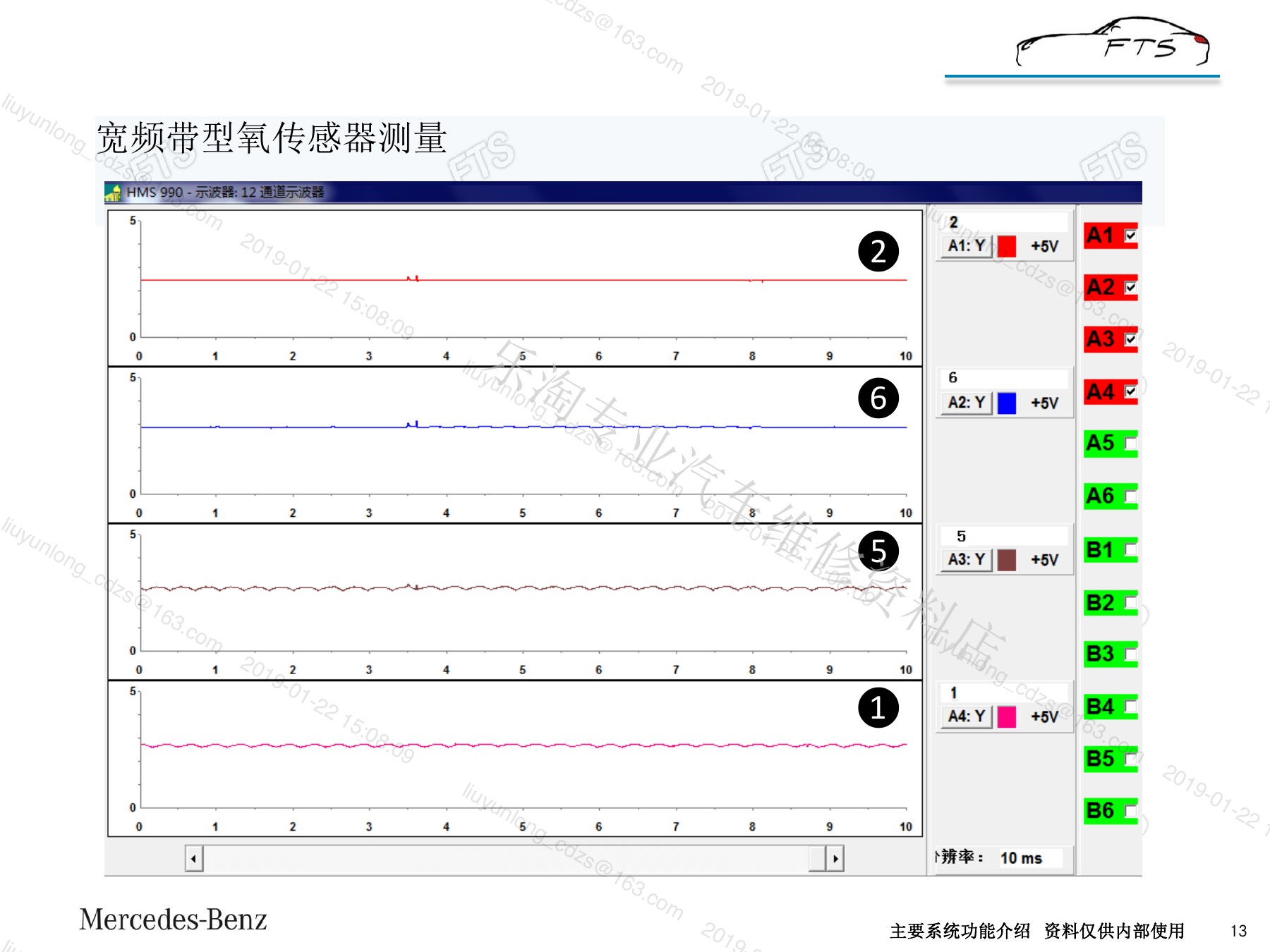

十、示波器和实际值如何配合

• 先读取故障环境数据，确认当时转速、负荷、温度、λ和燃油修正。
• 比较左右两列前氧、后氧、短期修正与失火计数，寻找单列或公共偏差。
• 热机后做怠速、缓慢加速、快速加速和减速断油测试，观察响应方向和速度。
• 检查加热器12V供电、PWM控制、电流和升温时间。
• 必要时在正确测量点使用高阻抗示波器，避免探针短接泵电池或参考线路。
• 修复后以相同工况复测，并确认自适应与后氧状态逐步恢复。

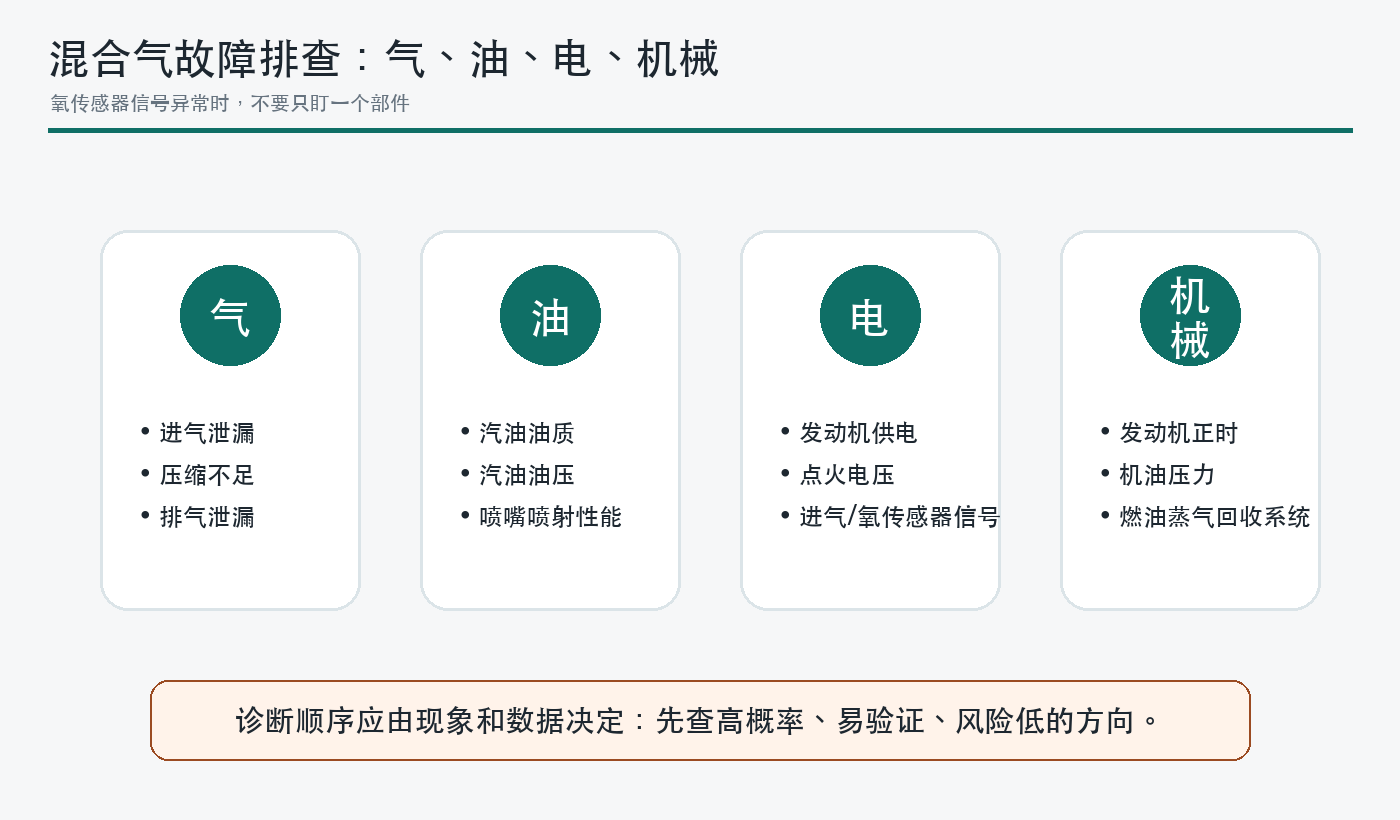

十一、按气、油、电、机械四路排查

• 气：节气门后漏气、排气前段漏气、压缩不足。
• 油：燃油质量、低压/高压供油、喷油嘴流量和关闭密封。
• 电：ME供电、点火能量、空气量与氧传感器信号及加热线路。
• 机械：配气正时、气缸密封、机油压力相关功能和燃油蒸气回收。

诊断思路小结

宽频氧传感器用泵电流维持内部参考电压，能够连续测量λ，但它看到的是排气氧的最终结果。可靠诊断要先确认加热与线路，再比较两列动态响应，并排除漏气、失火、供油与机械问题。只有信号与真实混合气变化不一致时，才有充分依据判定传感器偏置或失效。
