奔驰722.9变速箱控制原理与常见故障诊断思路

722.9七速自动变速箱的换挡质量来自机械、液压、电控和发动机扭矩四部分共同作用。故障码只说明控制单元观察到的异常，不能直接等同于某个离合器损坏。可靠诊断必须先确定“哪一次换挡、哪个元件接合、哪个元件释放”，再用适应值、转速信号、油底壳状态和液压证据判断根因。

一、为什么722.9能比722.6多两个挡

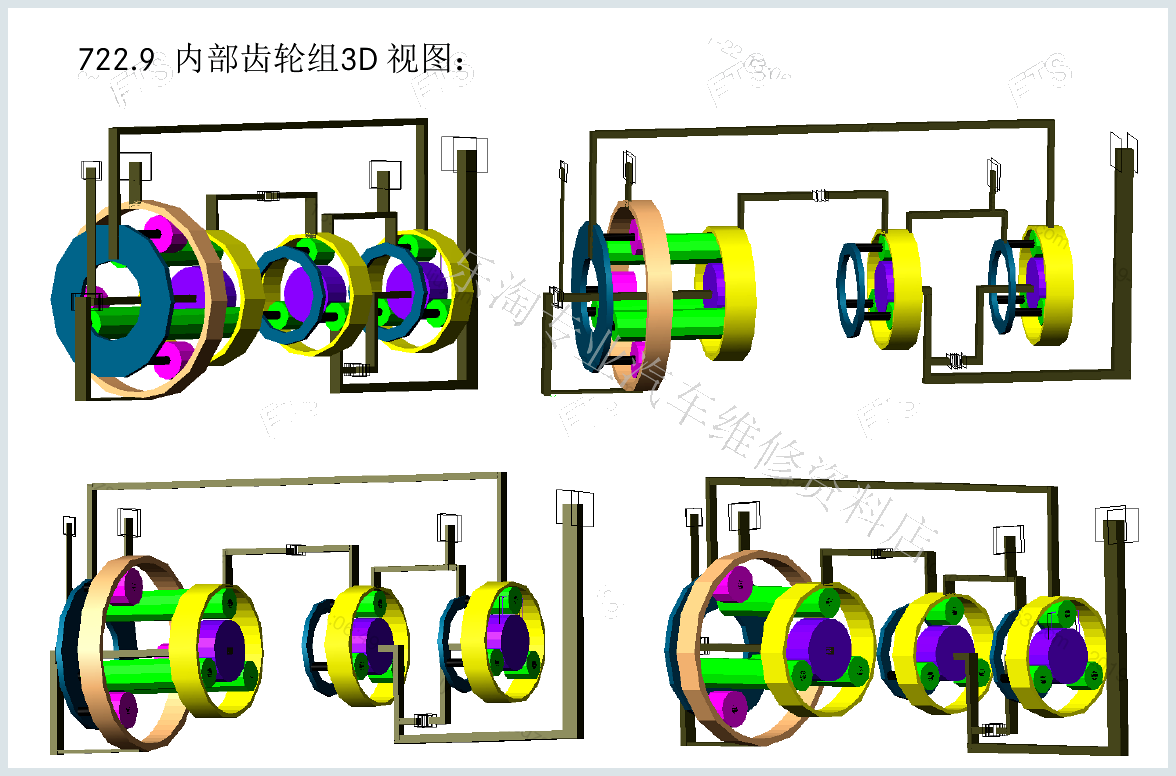

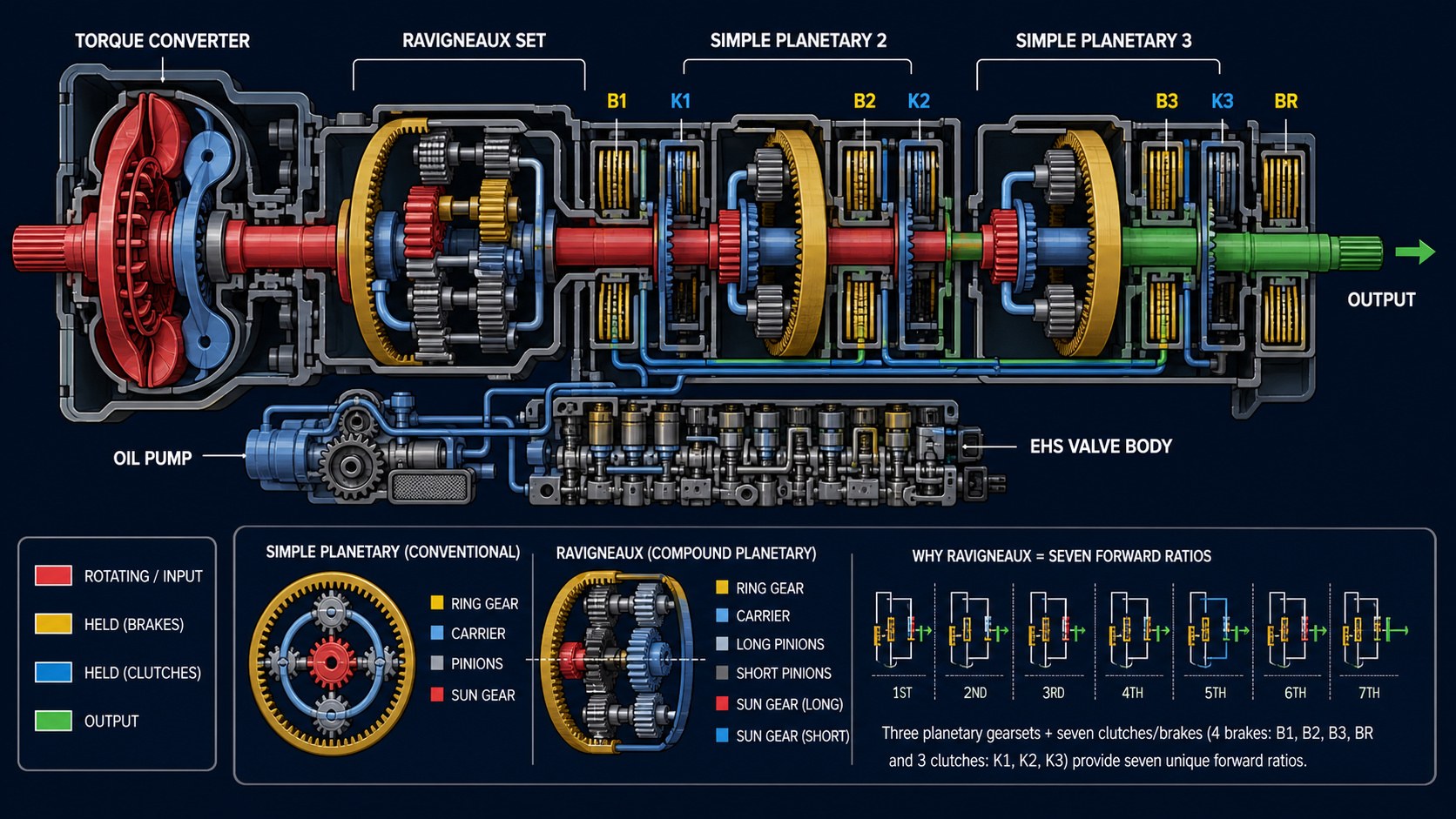

722.9沿用液力变矩器和多排行星齿轮的基本思路，但把前行星排设计为拉维纳结构。复合行星排包含长短行星齿轮、两个太阳轮、齿圈和共用行星架，可在相近轴向空间内提供更多有效传动组合。整套机构包含三组行星排、B1/B2/B3/BR四个制动器和K1/K2/K3三个离合器。

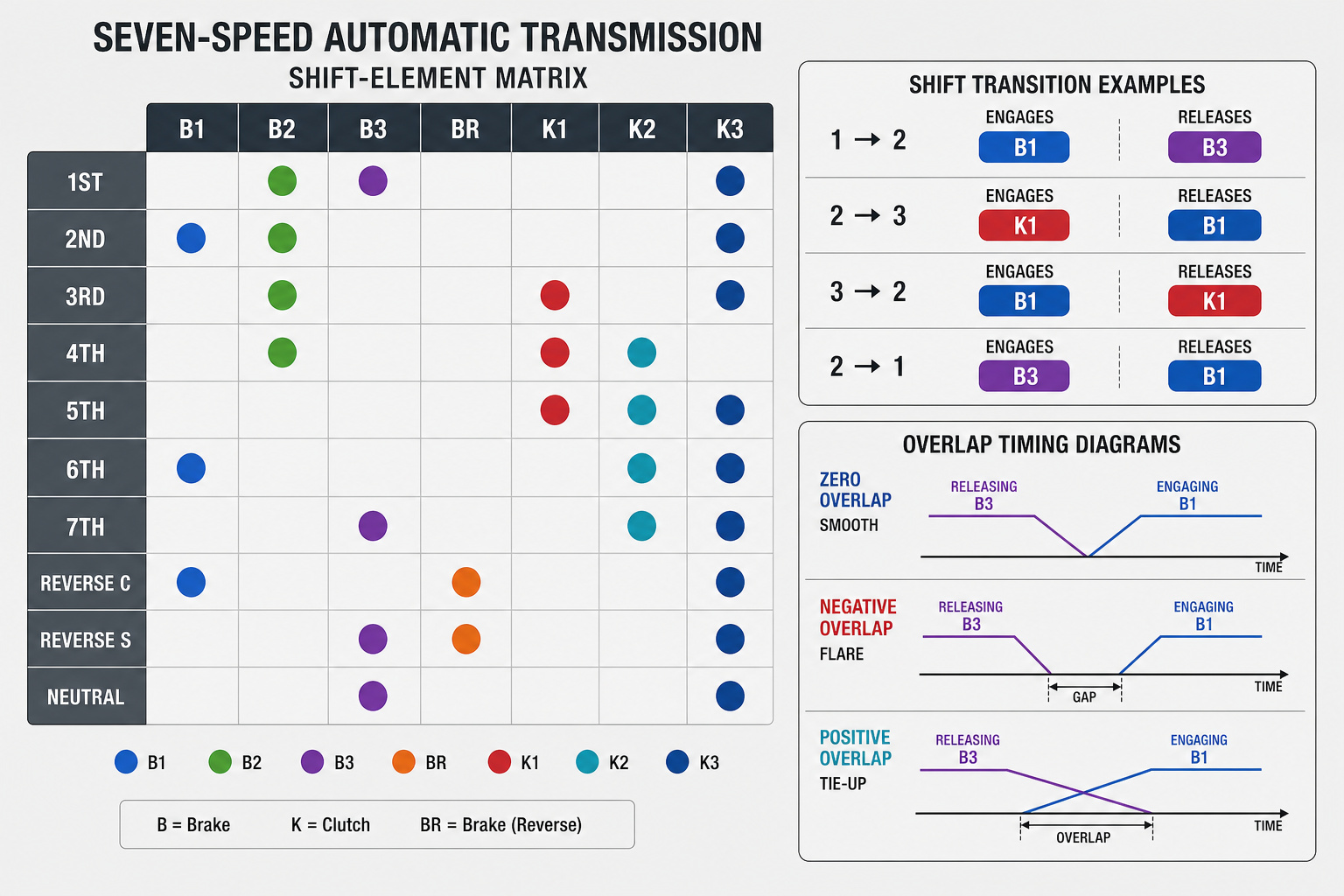

二、每个挡位由哪三个元件工作

• 1挡：B3、K3、B2。
• 2挡：B1、K3、B2。
• 3挡：K1、K3、B2。
• 4挡：K1、K2、B2。
• 5挡：K1、K2、K3。
• 6挡：B1、K2、K3。
• 7挡：B3、K2、K3。
• C模式倒挡：B1、BR、K3；S模式倒挡：B3、BR、K3。
• N挡：B3与K3保持预选，但动力链没有形成前进或倒挡输出。

三、换挡不是先松开再接合

一次换挡通常是一个元件释放、另一个元件几乎同时接合。零重叠时扭矩交接平顺；负重叠表示释放太早、接合太晚，发动机转速短时上扬，表现为打滑或flare；正重叠表示接合太早，两个路径互相干涉，转速被拉低并产生冲击。实际控制会有意安排少量重叠来配合升挡或强制降挡，不能把任何重叠都视为故障。

四、先用换挡关系缩小故障范围

• 1→2：B1接合、B3释放。
• 2→3：K1接合、B1释放。
• 3→2：B1接合、K1释放。
• 2→1：B3接合、B1释放。

如果1→2、3→2和2→1都不舒服，共同参与的B1应优先检查；若只有2→3异常，则要把K1接合和B1释放两条路径分开观察。元件矩阵只是定位工具，最终仍需压力、适应值和机械证据确认。

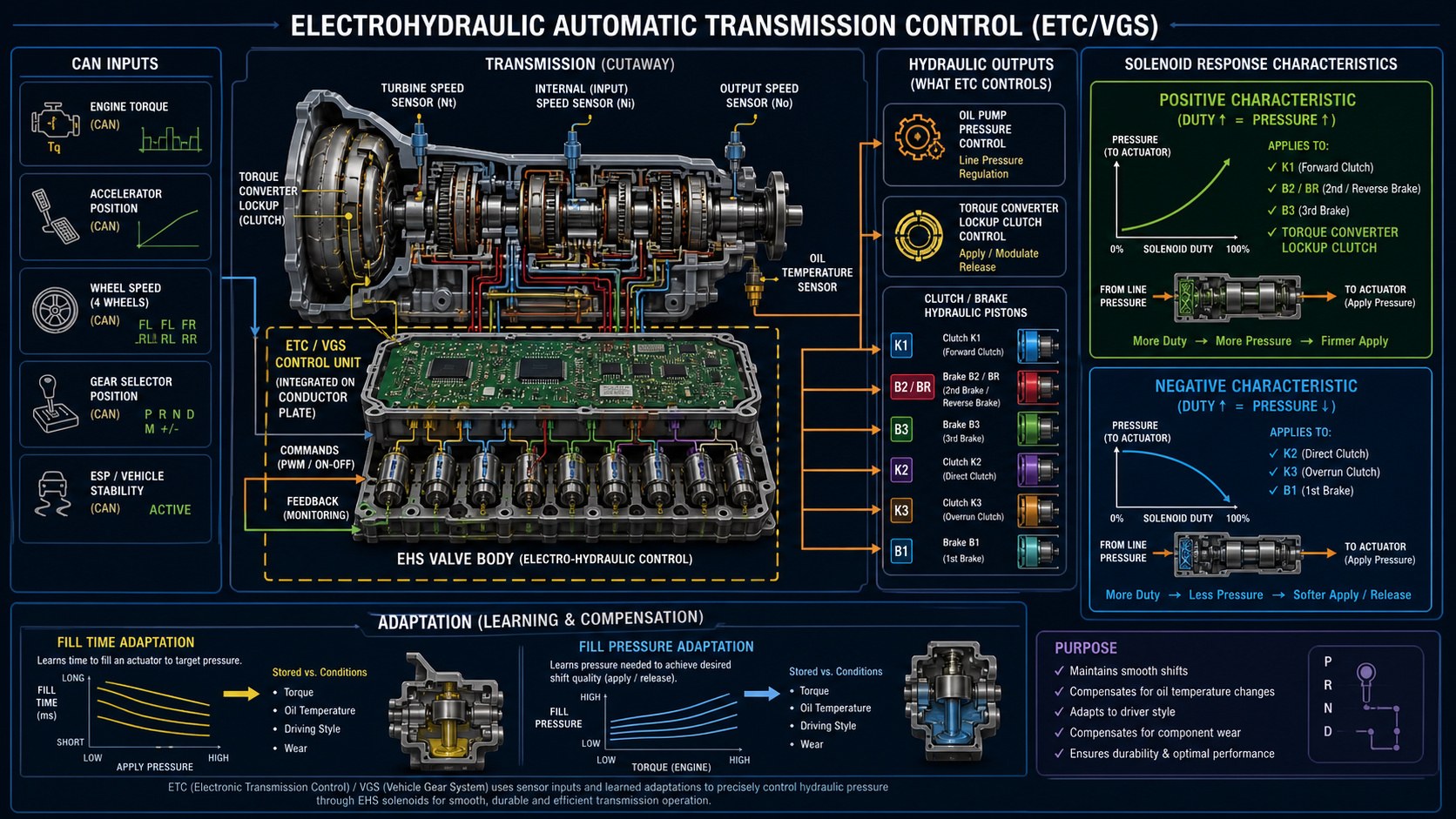

五、电磁阀怎样把指令变成油压

阀体内电磁阀存在两种响应关系：K1、B2/BR、B3和变矩器锁止控制使用正特性，控制量增加时执行压力增加；K2、K3与B1使用负特性，控制量增加时执行压力降低。诊断激活或测量波形前必须知道阀的特性，否则容易把正常反向变化判成故障。

六、VGS还需要哪些车外信息

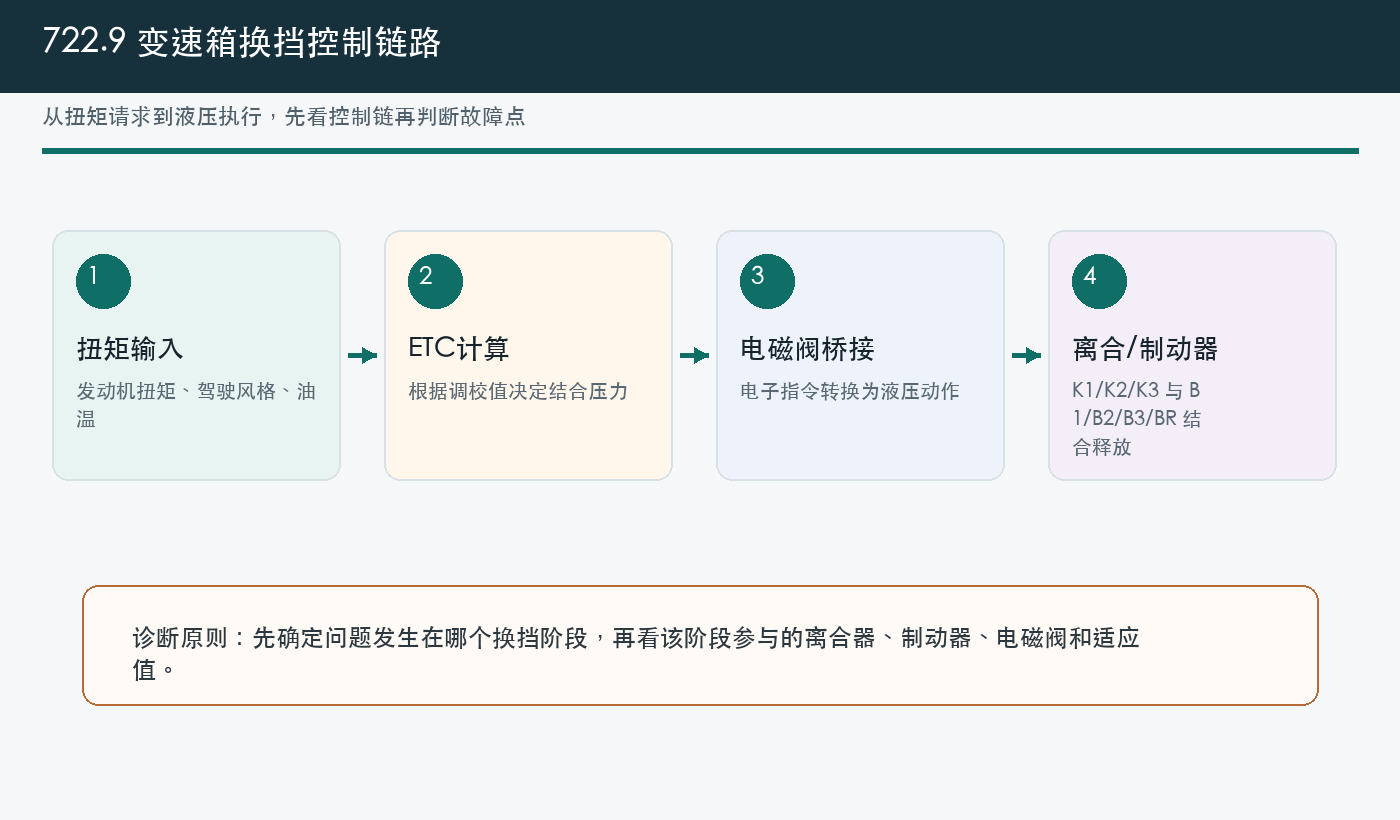

集成控制单元读取涡轮/内部/输出转速和油温，也通过CAN获得发动机实际扭矩、油门、挡位选择、四轮速度、ESP干预与换挡扭矩请求。发动机扭矩模型偏差或软件版本不匹配，会让VGS计算出错误接合压力，即使变速箱机械件完好也会产生冲击。

七、适应值究竟补偿什么

离合器摩擦、密封、油液黏度和制造公差会随温度与寿命变化。VGS学习充油时间和充油/接合压力，使元件在目标时刻刚好传递所需扭矩。适应值接近正负极限意味着控制单元已用尽补偿空间，但不自动证明摩擦片损坏；还需检查油温、扭矩输入、电磁阀、阀体泄漏和机械间隙。

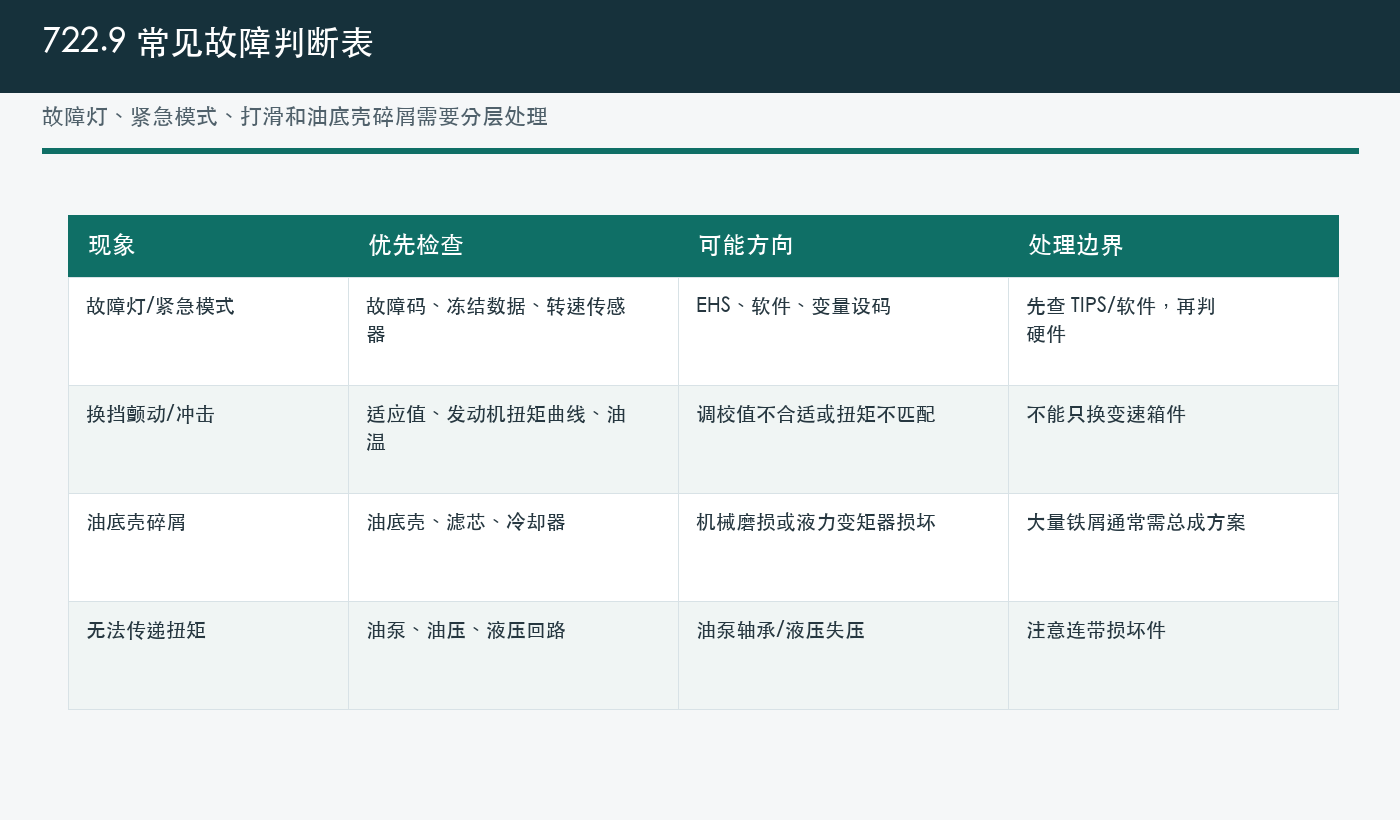

八、常见换挡投诉怎样分层

• P→R延迟并颤动：先检查充油时间控制、软件状态、油位与液压泄漏。
• 起步后颤动：重点观察液力变矩器锁止离合器控制、油液与锁止适应值。
• 1→2、3→2、2→1不舒服：围绕B1、相关电磁阀、活塞密封、卡簧和机械匹配检查。
• 冷车1→2或2→3打滑：记录冷油温下充油压力和适应值，不能热车后才测试。
• 编程后报码或冲击：核对SCN/变量设码、软件组合和发动机扭矩曲线。

九、紧急模式不一定都是控制单元坏

内部转速传感器故障、传感器齿圈损坏、VGS/EHS公差、K1活塞损坏、线路或变量编码异常都可能触发紧急模式。只有报码模式与实际波形、齿圈机械状态和线路检查一致时，才有充分依据更换EHS。

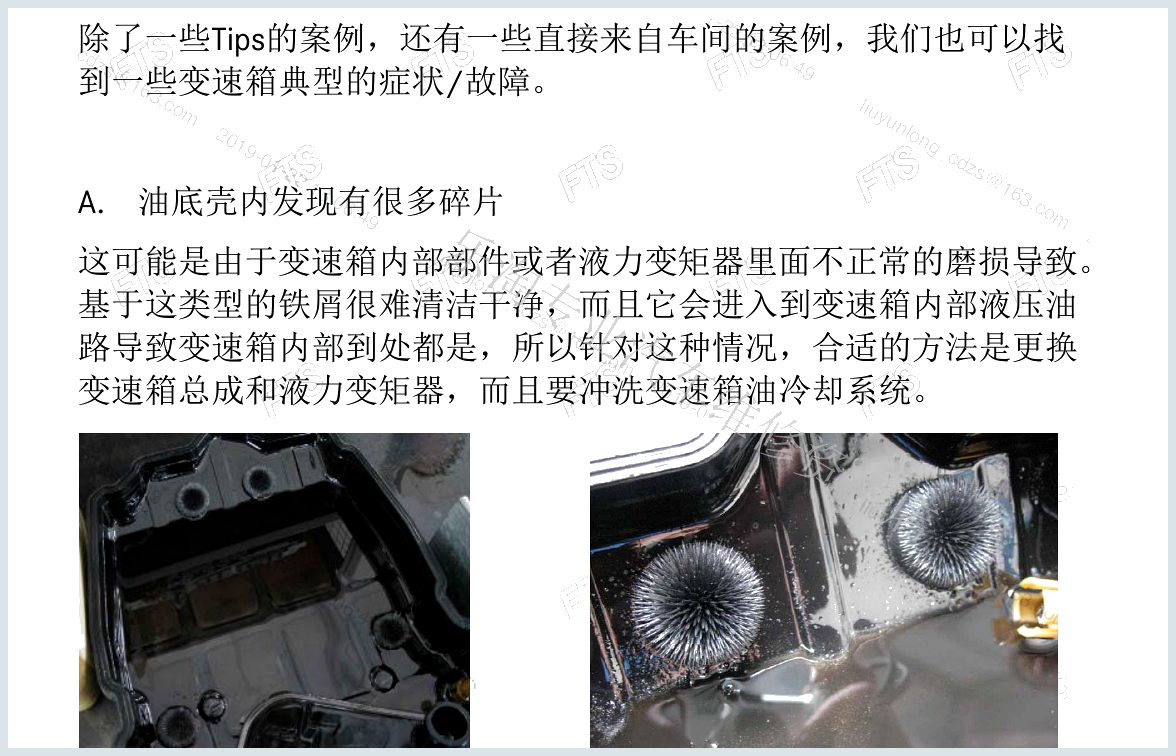

十、油底壳铁屑是重要分界线

少量正常磨屑与大量金属碎片必须区分。液力变矩器锁止离合器、后排行星架、轴承或齿轮损坏会让铁屑进入阀体和冷却器，难以彻底清除。确认大量碎片时，通常要处理变速箱总成与液力变矩器，并彻底冲洗油冷却器和管路；只换局部零件会让残留污染再次损坏新件。

十一、油泵与泵轴承故障的表现

泵轴承过热磨损后可能移位并与液力变矩器接触，造成异响、泵体/壳体磨损、密封环损坏和漏油。泵本体机械损坏则使液压系统失压，车辆无法传递扭矩。出现无驱动时应先确认油位、泵吸油、主油压与机械驱动，不要只根据报码更换阀体。

十二、插头漏油与电磁阀黑色沉积

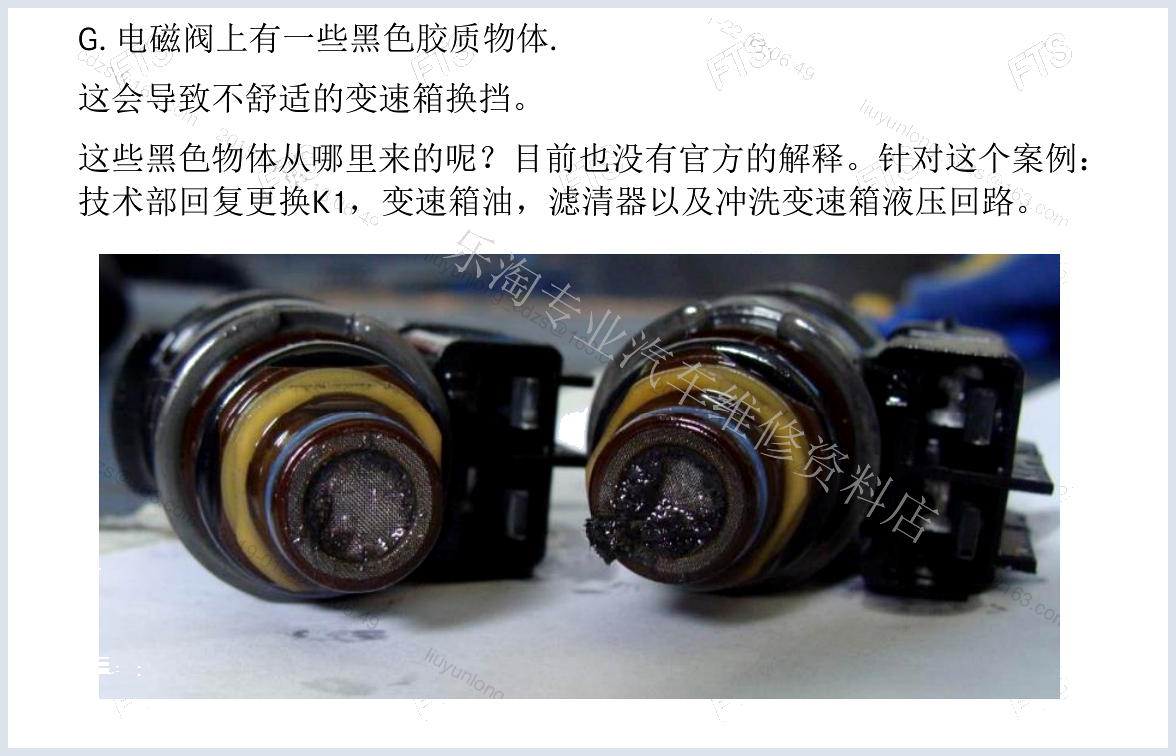

电气连接处渗油可能引起间歇CAN或信号故障，应检查插头、密封和线束内毛细迁移。电磁阀上的黑色胶质会影响阀芯动作和换挡质量，但沉积来源需结合油液、摩擦材料和内部磨损判断；不能只清洗电磁阀而忽略污染根因。

十三、发动机也能制造“变速箱故障感”

滑行3→2颤动可能来自发动机控制单元提高怠速，升级后061B类扭矩匹配问题可能来自发动机扭矩曲线与VGS软件不一致。诊断时同时记录发动机目标/实际扭矩、点火干预和怠速变化，确认冲击是发生在液压交接之前还是由输入扭矩突然变化触发。

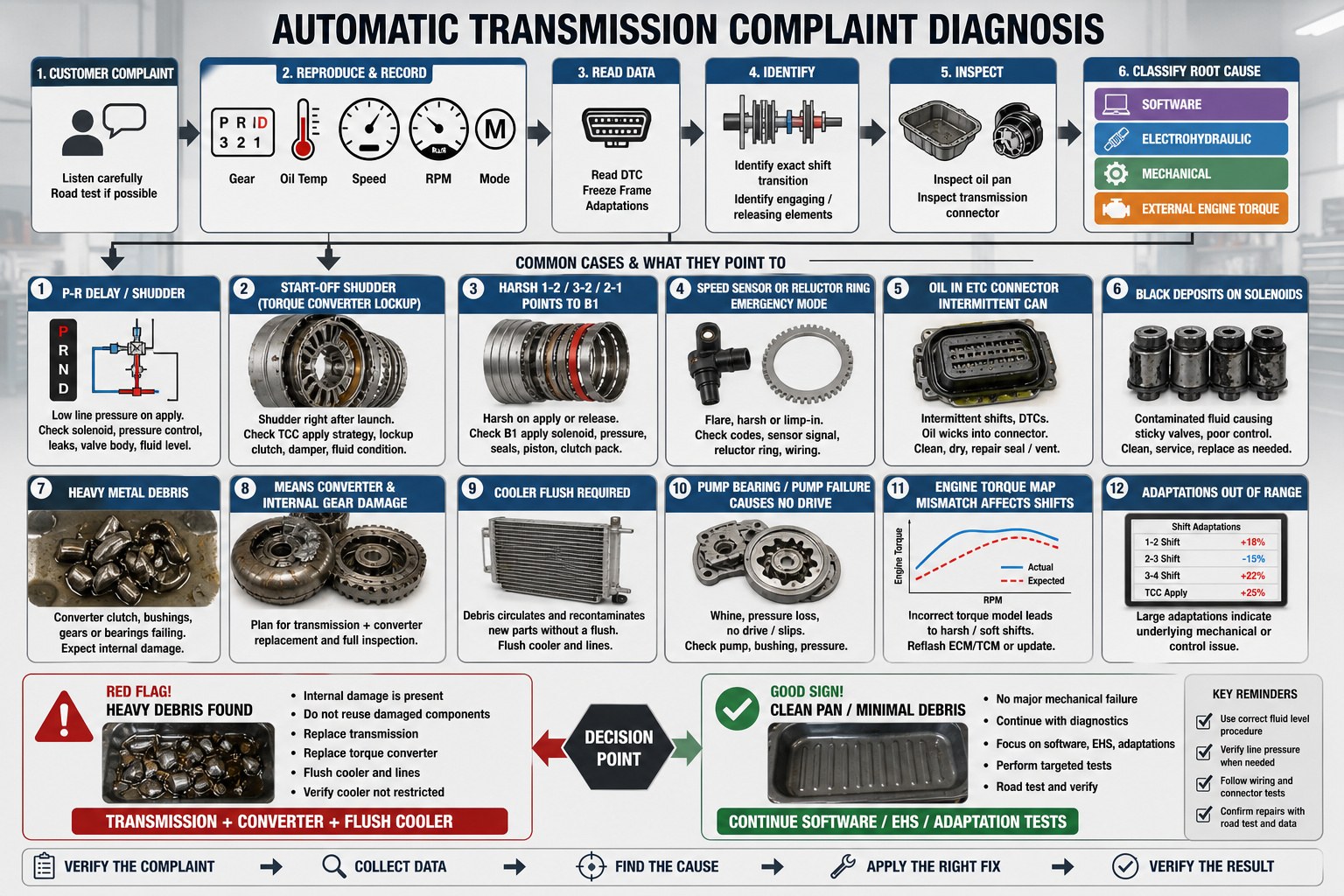

十四、建议的完整诊断顺序

• 复现投诉，记录具体挡位、油温、车速、转速、负荷、模式和冷/热状态。
• 读取VGS与发动机故障码、冻结帧、事件和当前软件/编码。
• 根据换挡元件矩阵确定接合与释放元件。
• 读取相关充油时间、压力适应值和换挡期间三路转速曲线。
• 检查油位、油液状态、插头漏油与油底壳碎屑。
• 必要时测主油压并激活对应电磁阀，检查阀体、密封与活塞。
• 有大量金属碎片时转入总成、变矩器与冷却器污染处理。
• 无机械证据时再进行匹配的软件、编码和规定适应学习。
• 修复后在相同油温和负荷下重复路试，确认适应值趋势与换挡重叠。

诊断思路小结

722.9诊断的核心是把投诉映射到具体换挡元件，再分清软件与扭矩输入、电液执行、密封压力和机械损伤。适应值是线索，油底壳碎屑是分界，换挡矩阵是定位工具；三者结合才能避免把发动机控制问题误判为变速箱总成故障。
