奔驰车身材料与维修边界：高强钢、热成形钢和铝合金结构件

现代车身不是单一钢板焊成的壳体。低碳钢、高强钢、先进高强钢、超高强钢、热成形钢、铝、镁和塑料会按受力、吸能、重量与成形需求组合使用。碰撞维修的第一步不是拉伸或切割，而是识别部件材料；同样的凹陷外观，在不同材料上可能对应完全不同的修复边界。

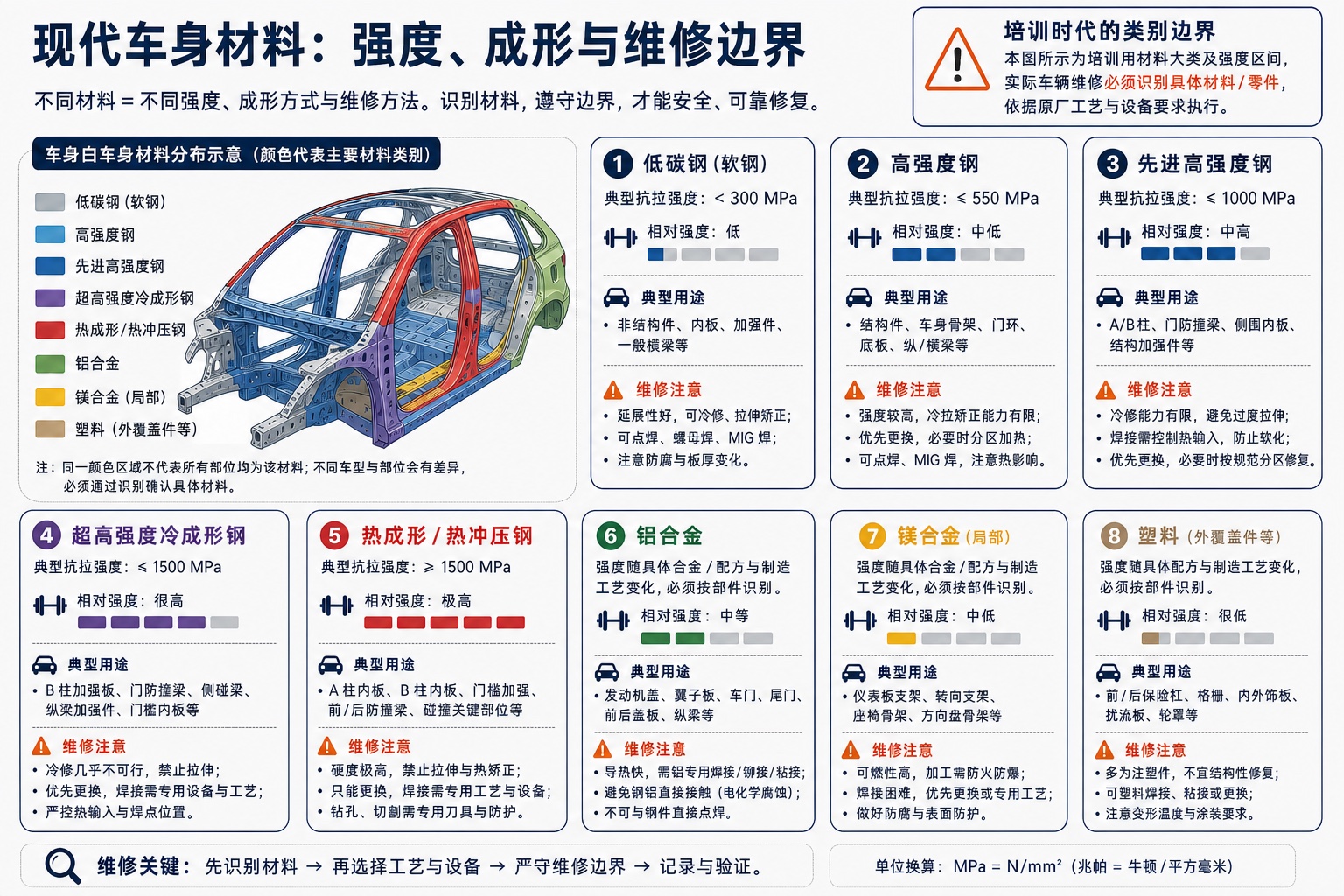

一、强度等级只是入口，部件信息才是最终依据

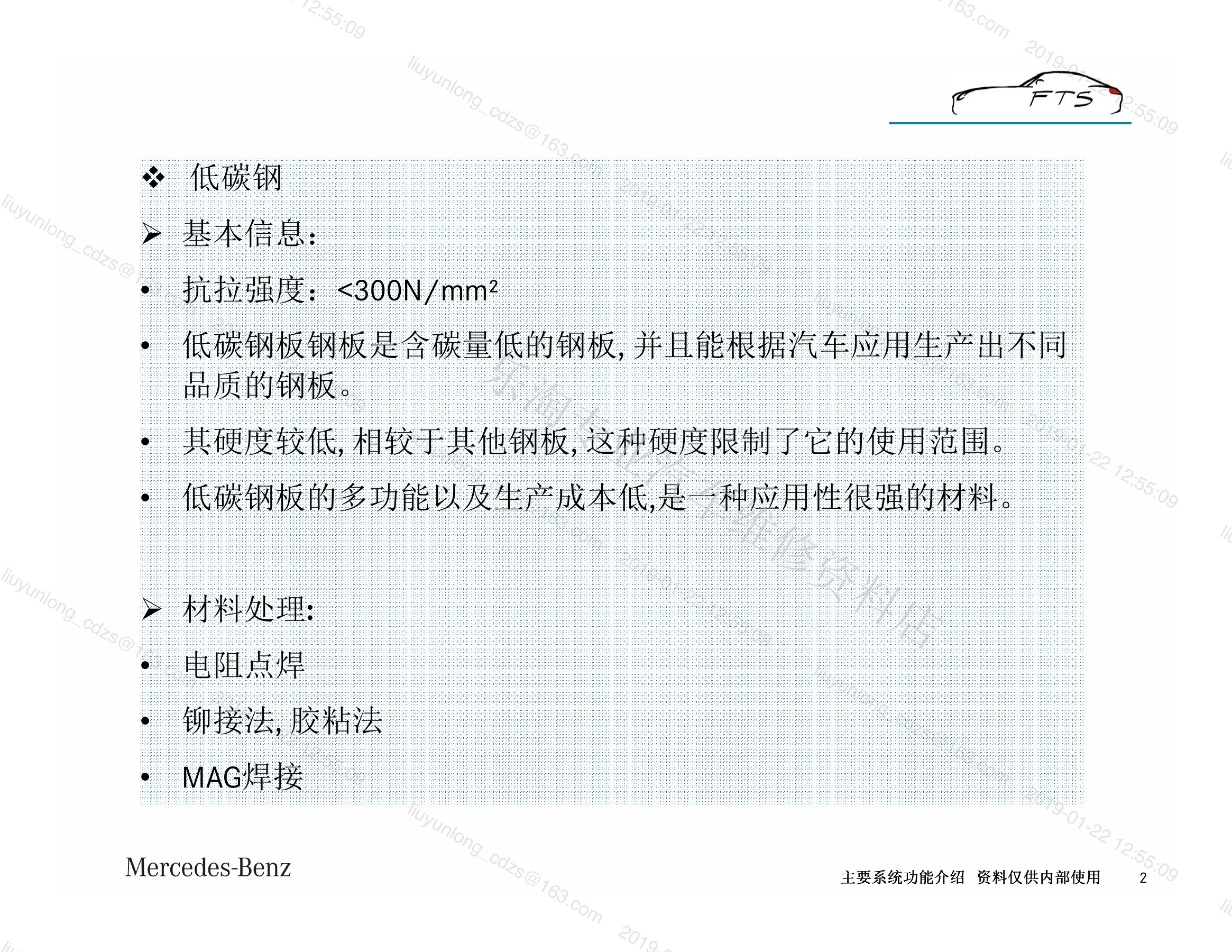

• 低碳钢：该分类中抗拉强度低于约300 N/mm²，延展性较好，常用于较低负荷部位。

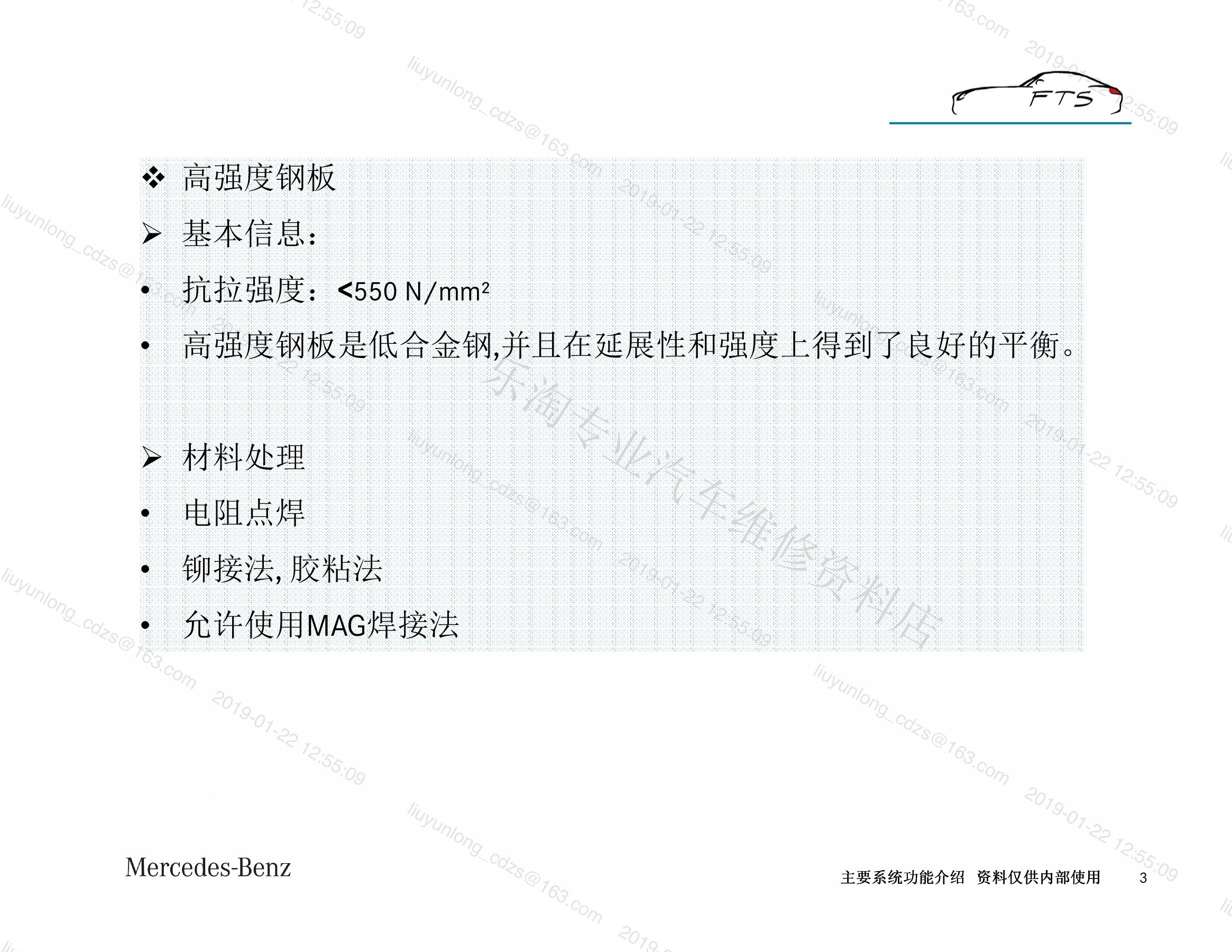

• 高强钢：低于约550 N/mm²，在延展性与强度之间取得平衡。

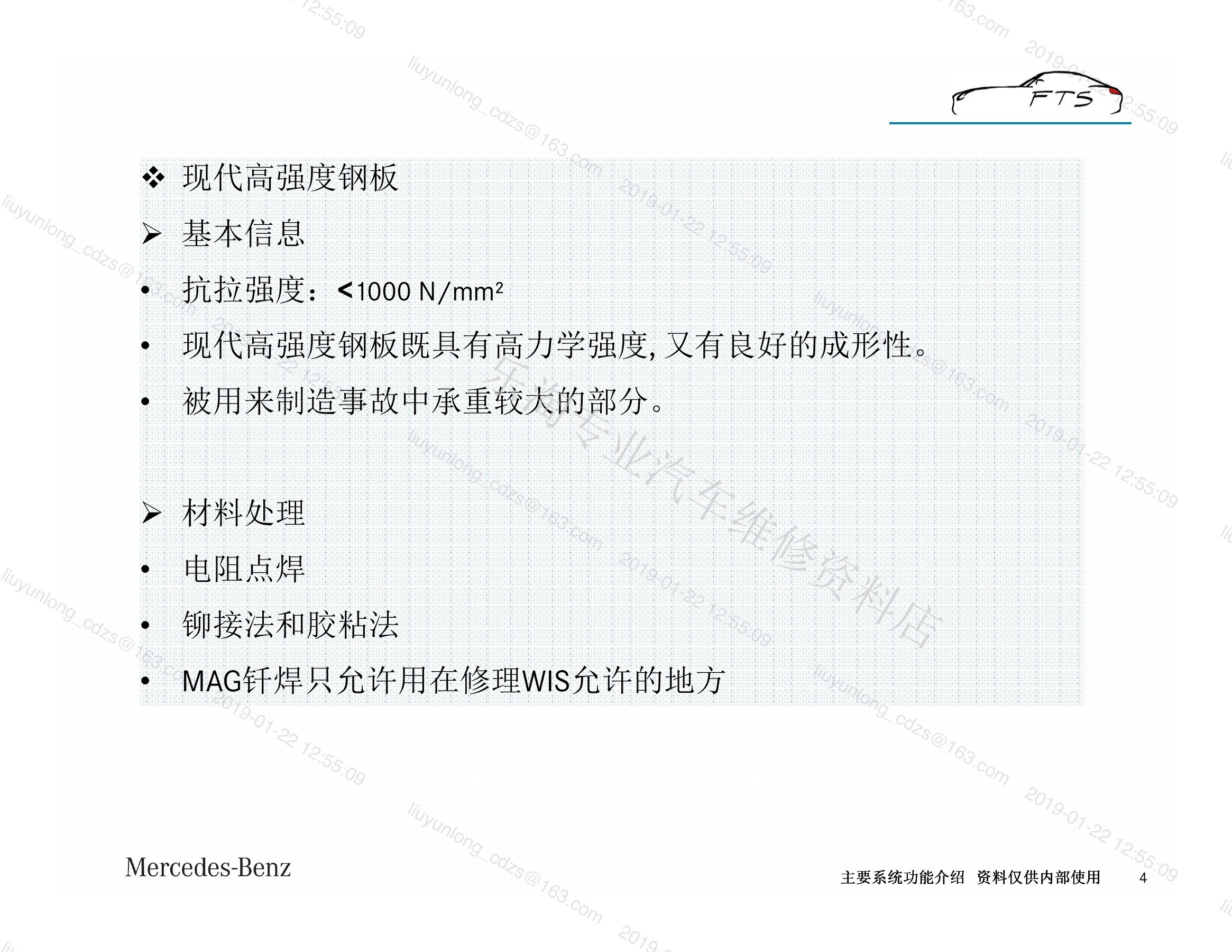

• 现代/先进高强钢：低于约1000 N/mm²，常用于事故中承载较大的结构。
• 超高强冷成形钢：低于约1500 N/mm²，通过冷成形获得很高强度。

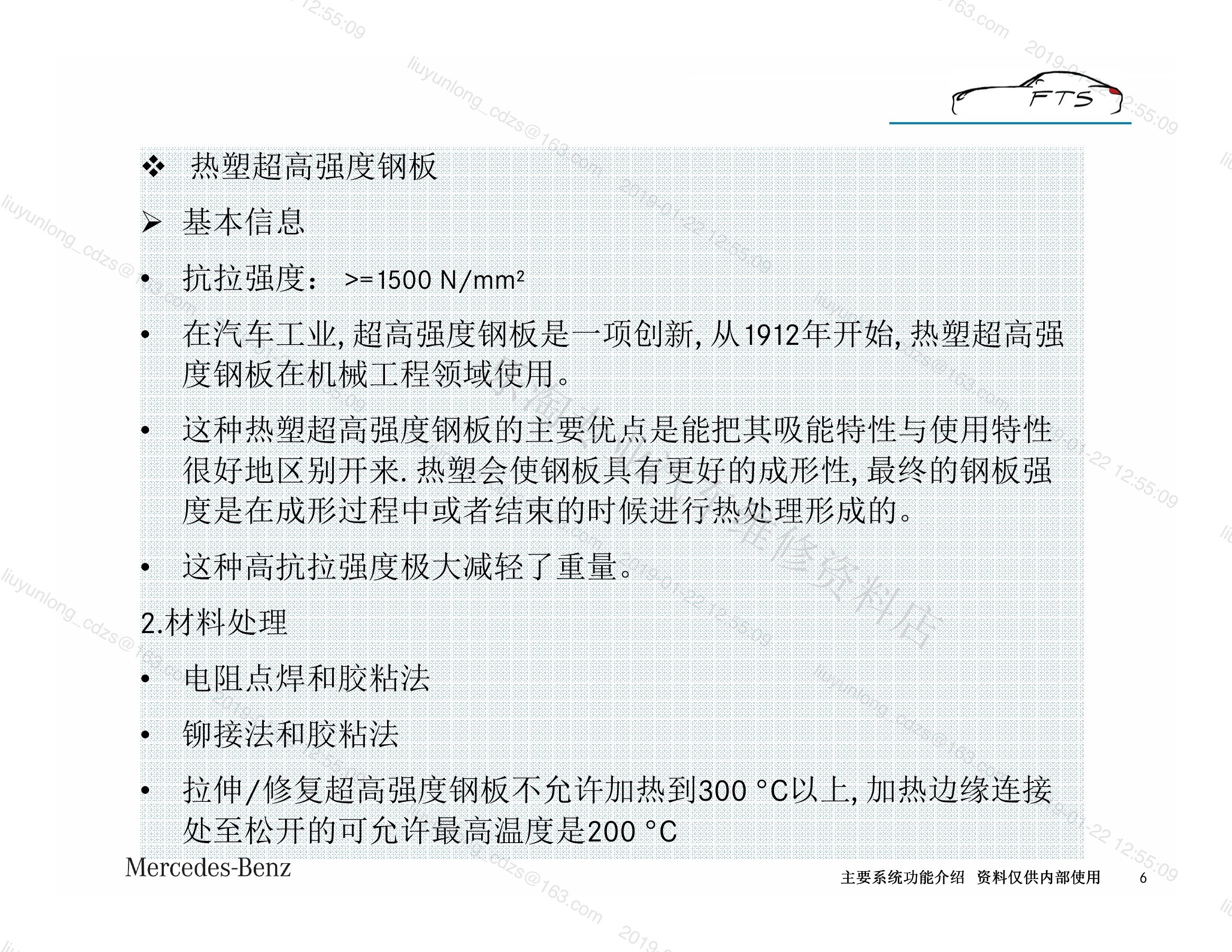

• 热成形超高强钢：约1500 N/mm²及以上，用于乘员舱和关键碰撞载荷路径。

这些数值属于训练年代的宽泛分类，不能作为允许维修的唯一条件。同一车型不同部位、不同年款甚至同一外形零件都可能使用不同钢级、板厚、涂层和热处理。实际作业必须查明部件材料、允许切割区、连接方式和热输入限制。

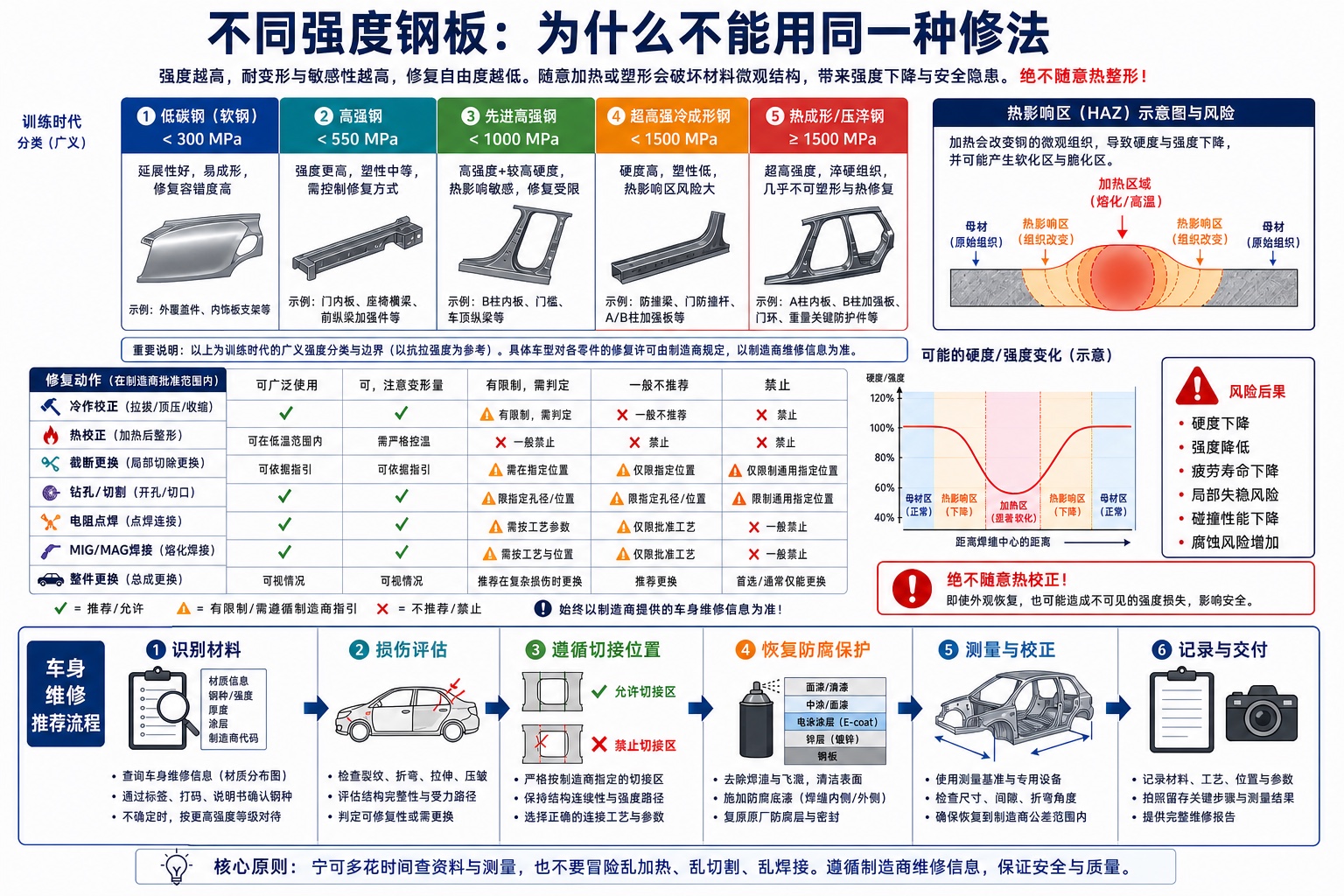

二、强度越高，整形自由度通常越小

低碳钢在规定范围内可以冷校正、点焊或局部修复。强度提高后，材料对拉伸、折弯和热影响更敏感；超高强与热成形结构件通常以更换为主，只能在明确批准的位置采用指定截切和连接工艺。不得凭经验用火焰加热让高强钢“变软再拉”。

焊接热影响区可能出现回火软化、硬度变化、残余应力和涂层破坏。维修边界包括输入热量、焊点位置、孔径、搭接长度、胶粘剂、铆钉与焊接参数。任何一项改变，都可能让载荷路径在下一次碰撞中提前失效。

三、损伤形态决定校正还是更换

• 轻微弹性/塑性变形：在材料和部件允许时测量后冷校正。
• 折痕或锐利弯折：表示局部塑性应变集中，高强结构件通常不能恢复原性能。
• 拉伸变薄：即使外形可拉回，截面积与强度已经改变。
• 裂纹或连接区撕裂：结构连续性丧失，应按规定更换和恢复连接。
• 碰撞载荷路径或乘员舱关键部件：判断从严，不能只看外观。

四、铝合金的优点也带来不同维修要求

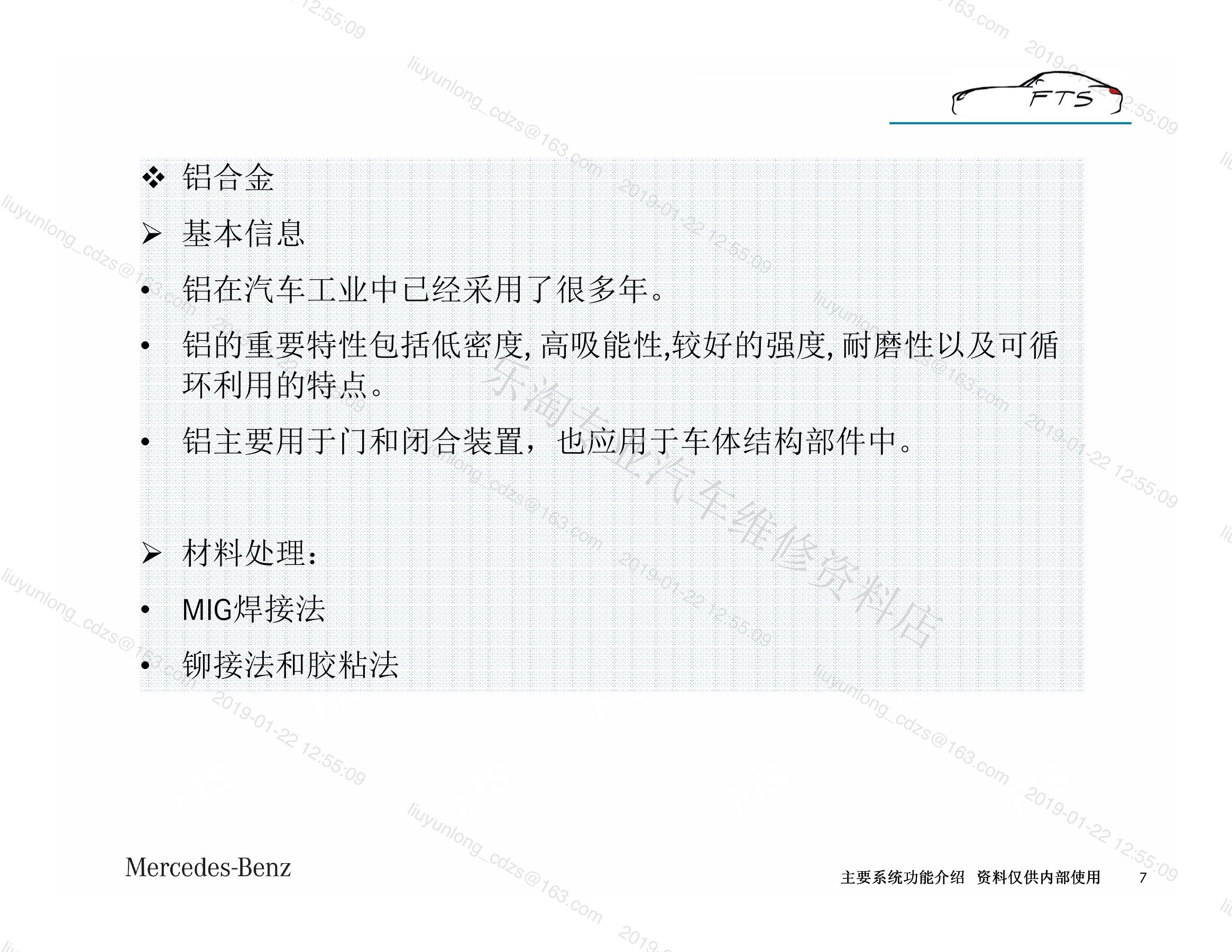

铝密度低、吸能性能好、耐腐蚀且可回收，可用于车门、覆盖件和车身结构。但铝的导热、熔点、氧化膜、疲劳行为与钢不同，不能直接沿用钢板的拉伸、焊接和打磨方法。钢和铝直接接触并处在电解质环境中，还可能发生电化学腐蚀。

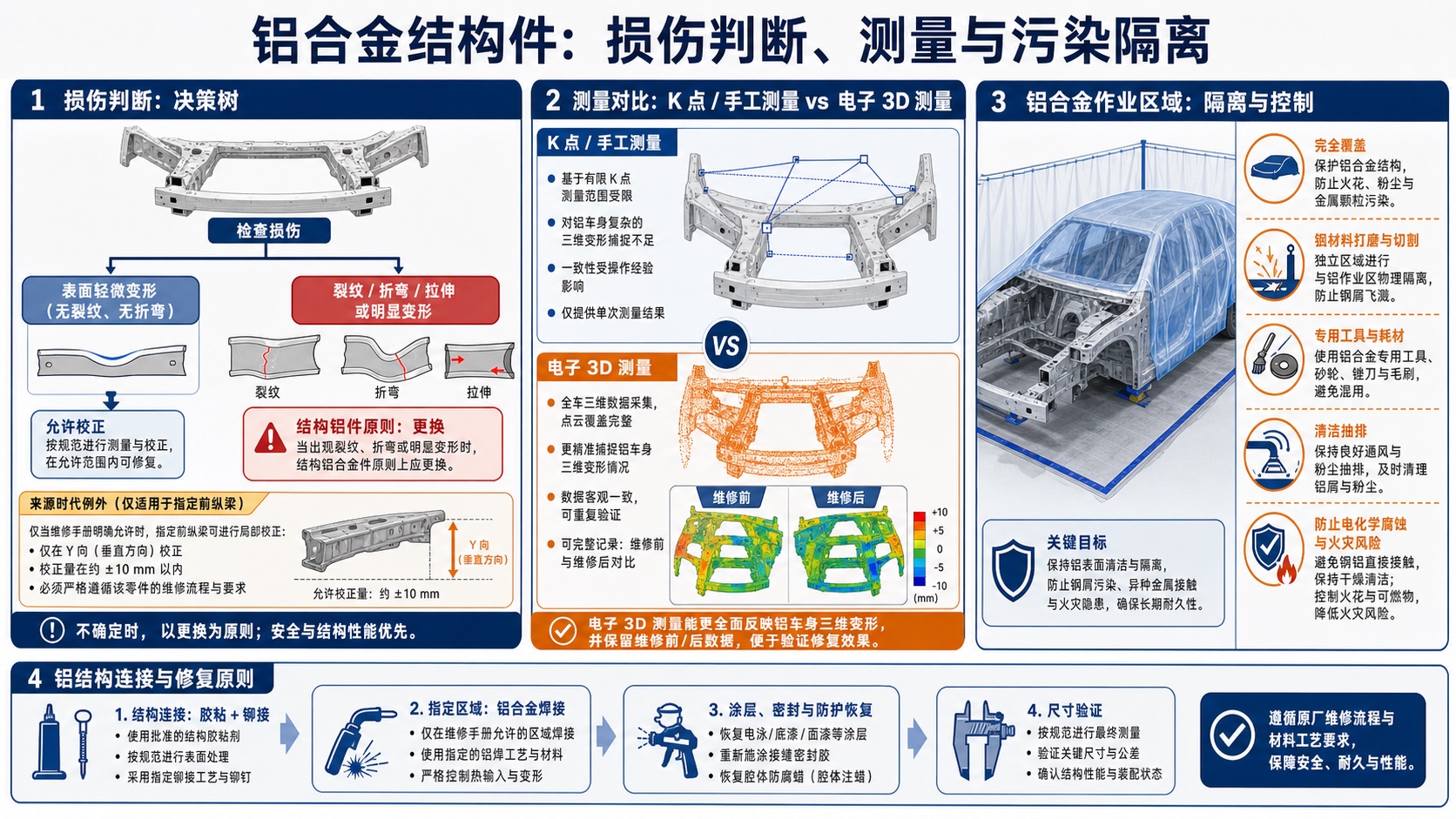

五、铝结构件裂纹、折弯和明显变形通常更换

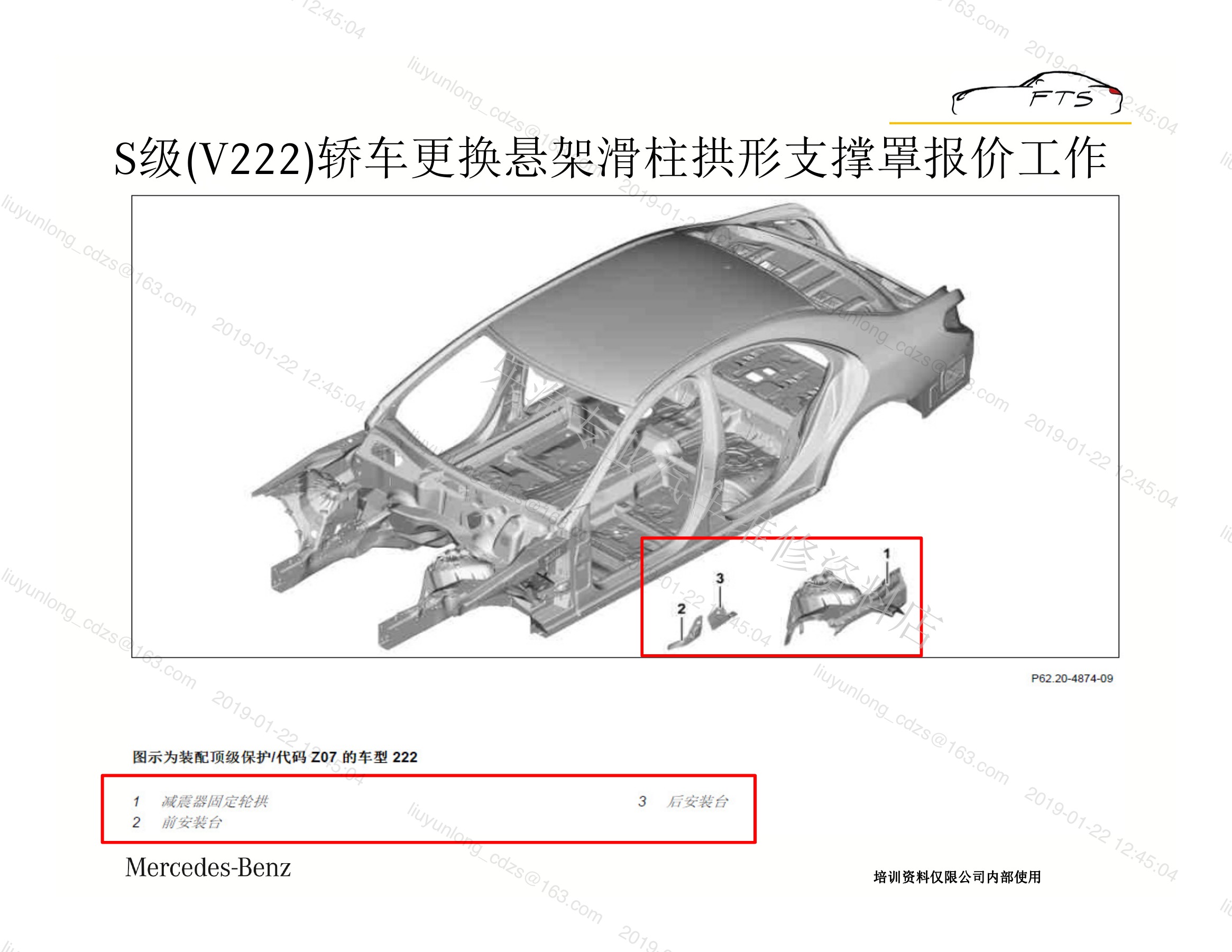

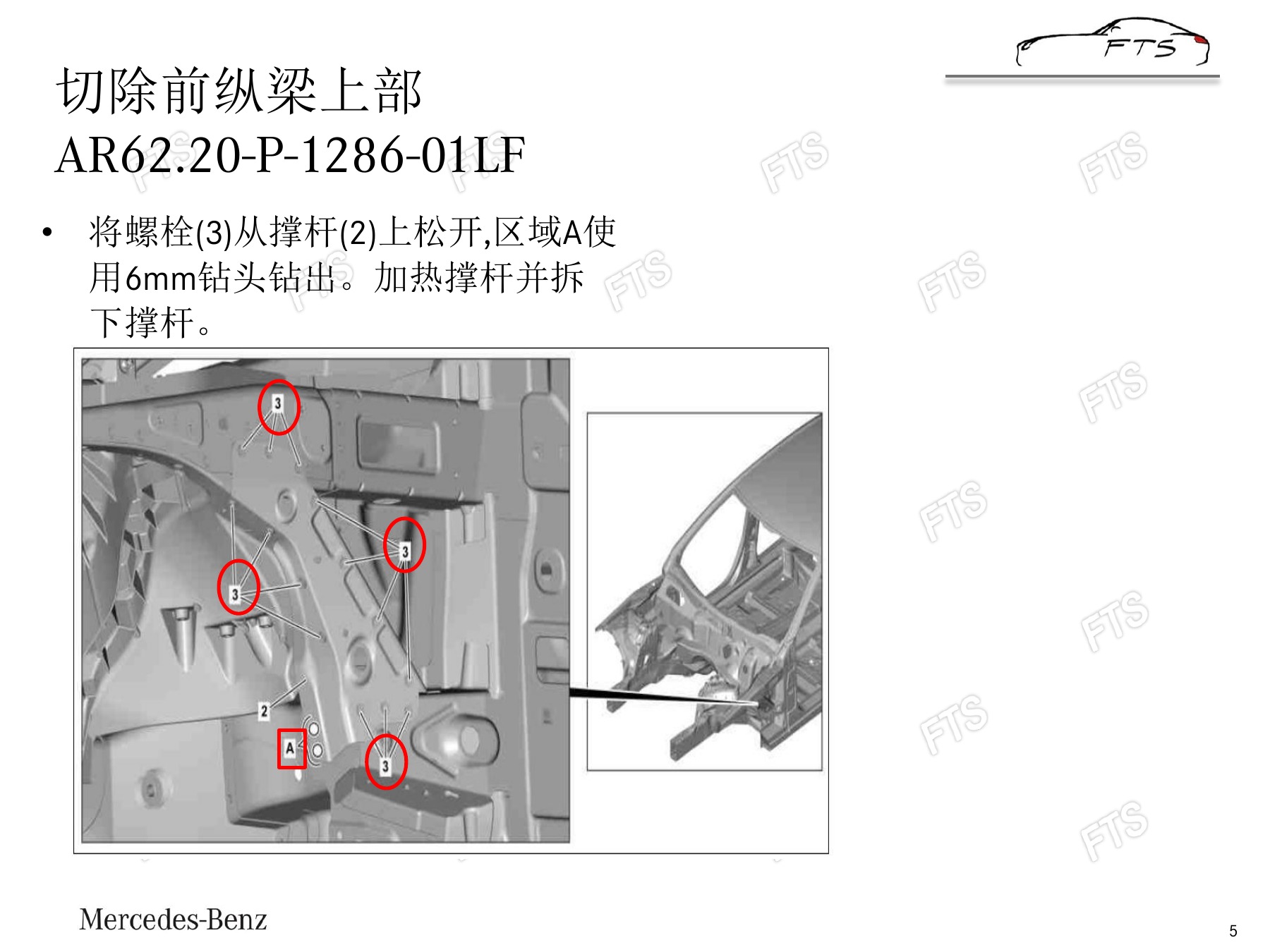

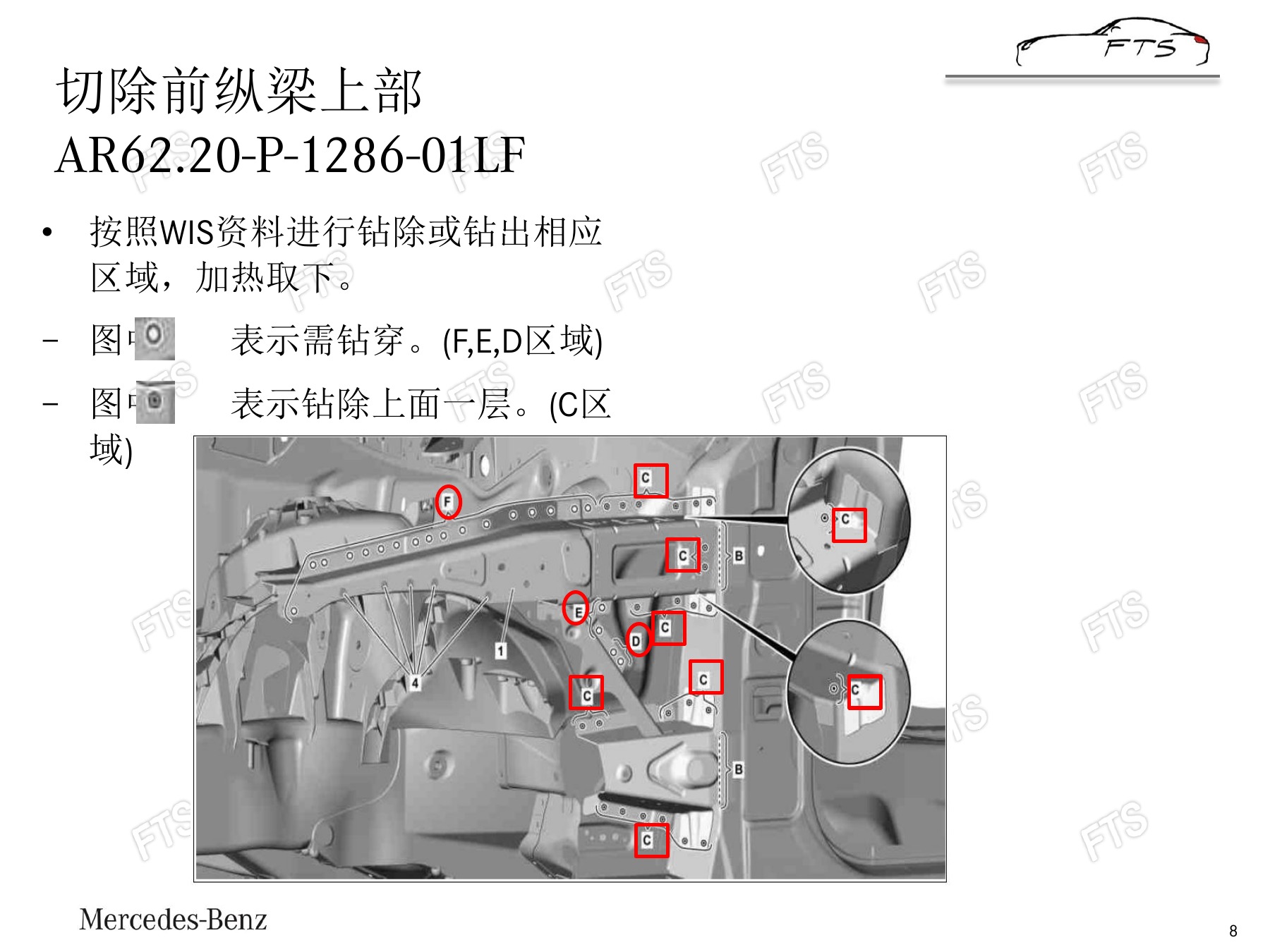

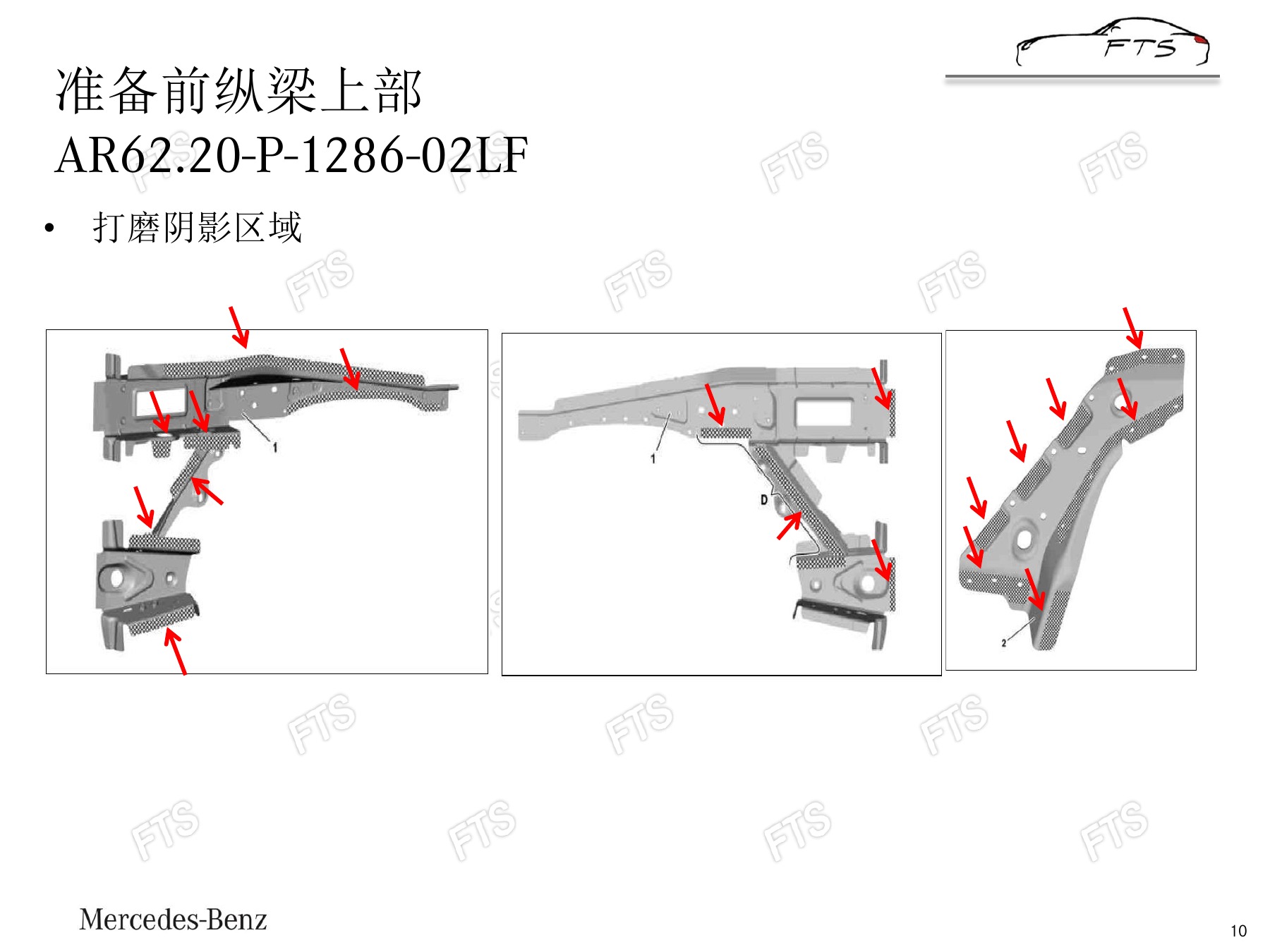

针对V222前部铝结构的原则是：结构区域通常禁止再矫直，出现裂纹、折痕或明显变形时更换。其特定前纵梁存在一个特定应用的例外，可在明确流程下仅沿Y方向局部校正，并控制在约10 mm允许量内。这不是所有铝纵梁的通用许可，必须先确认具体零件和维修流程。

六、为什么铝车身更需要电子三维测量

传统K点工具适合在有限基准点之间比较尺寸，但复杂铝结构的变形可能同时发生在X、Y、Z三个方向。电子三维测量能覆盖更多点位，保存维修前后数据并显示空间偏差，更适合判断结构是否已恢复到允许公差。测量必须在支撑、载荷和车身高度符合要求的情况下进行。

七、钢屑和打磨火花会污染铝作业区

• 除维修区外覆盖车辆，避免钢屑、焊渣和磨粒进入铝表面或缝隙。
• 钢材打磨和切割与铝作业物理隔离，使用独立吸尘和清洁流程。

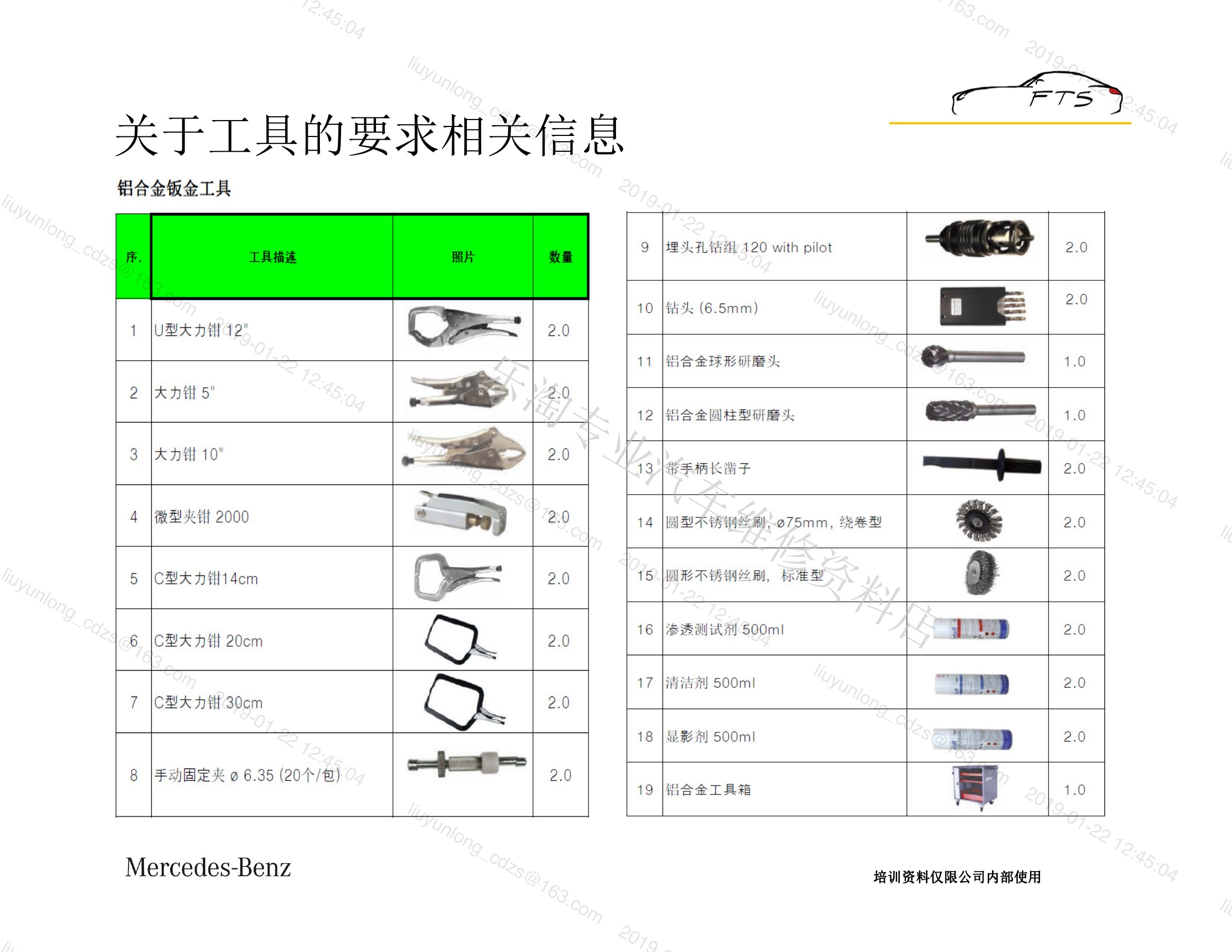

• 铝材使用专用砂轮、锉刀、刷具和夹具，避免与钢制工具混用。
• 控制火花、粉尘与可燃物；铝粉尘具有燃烧风险。
• 连接前清洁和处理接触面，恢复隔离涂层，防止异种金属电化学腐蚀。

八、铝结构连接不等于“能焊就焊”

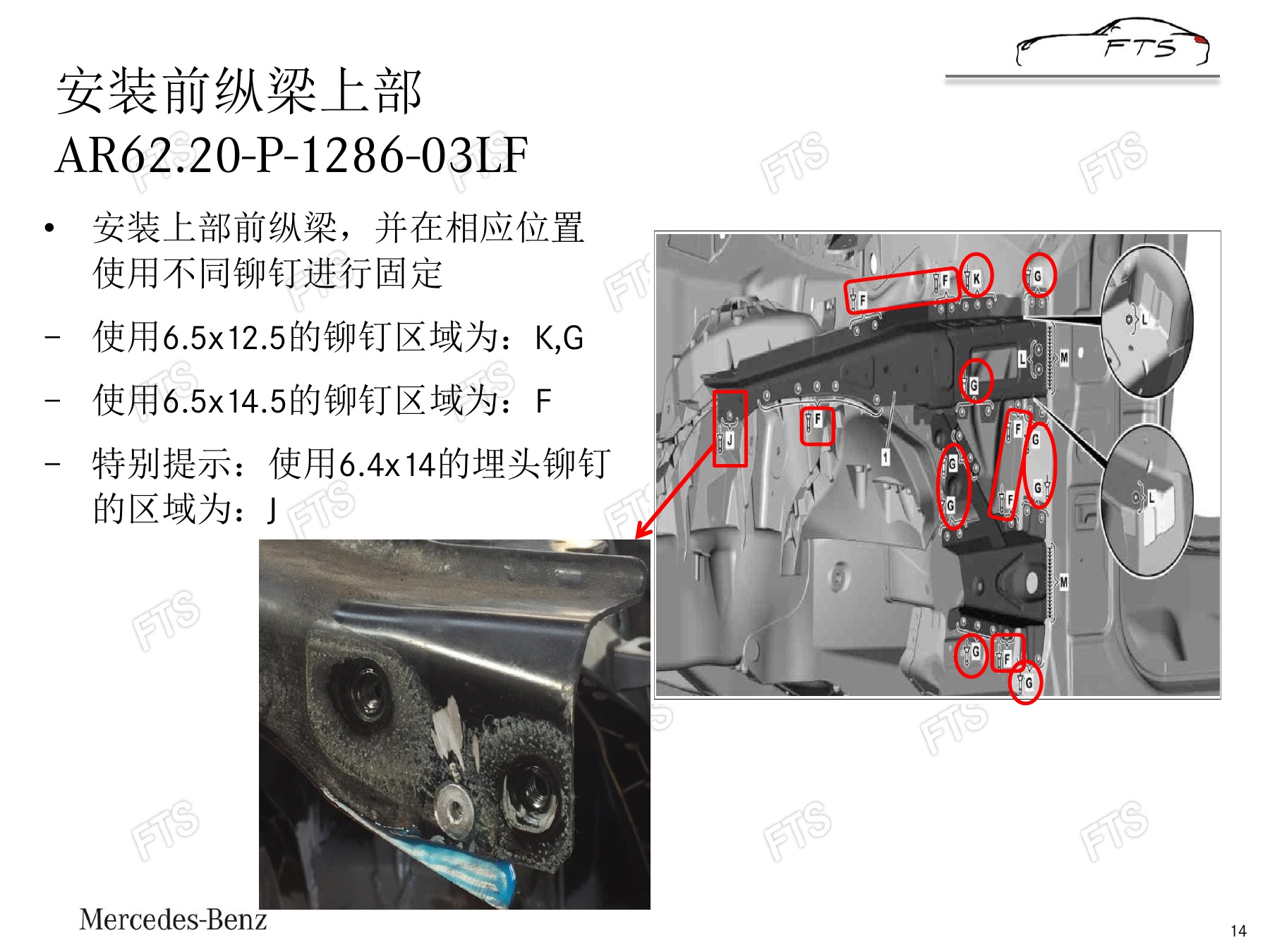

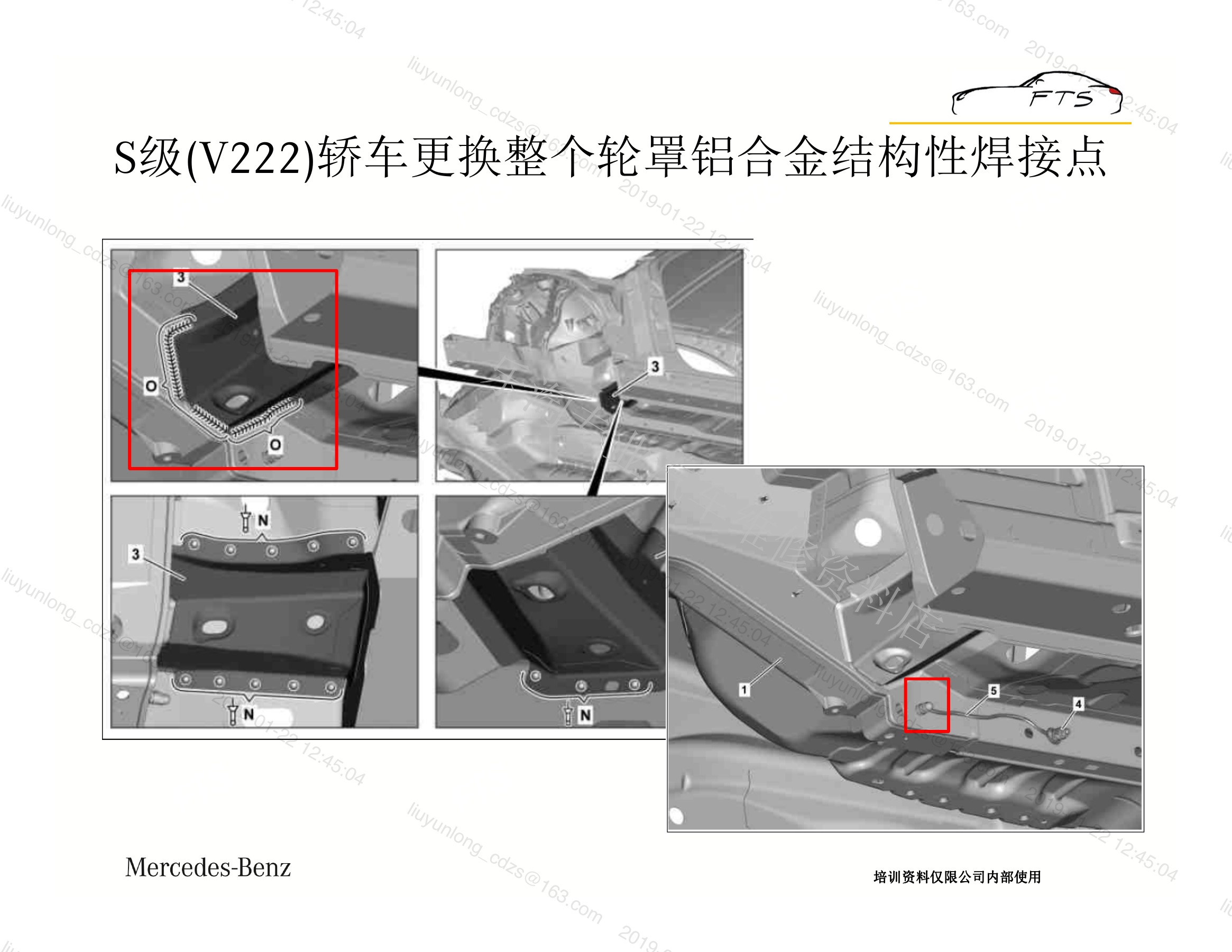

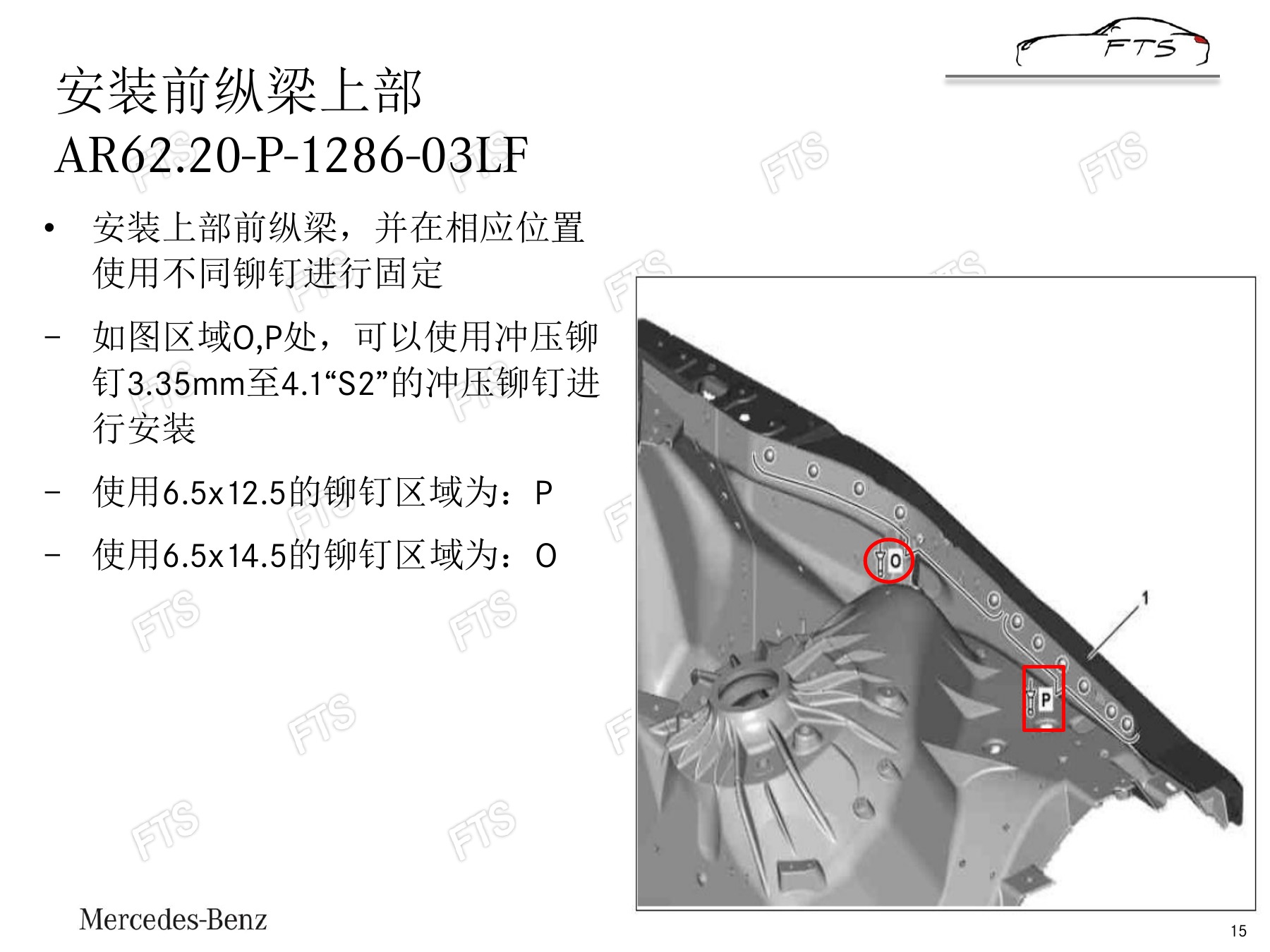

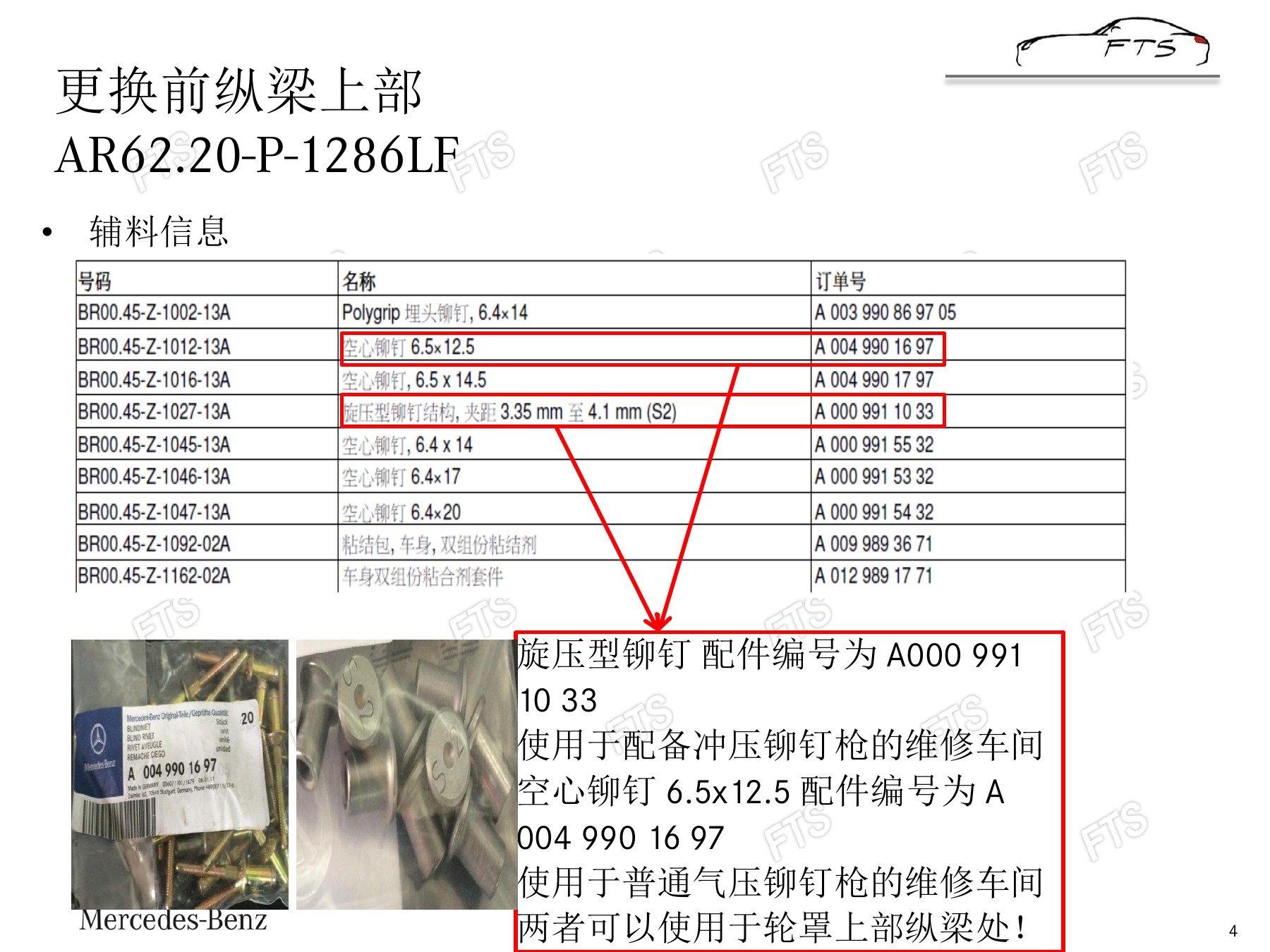

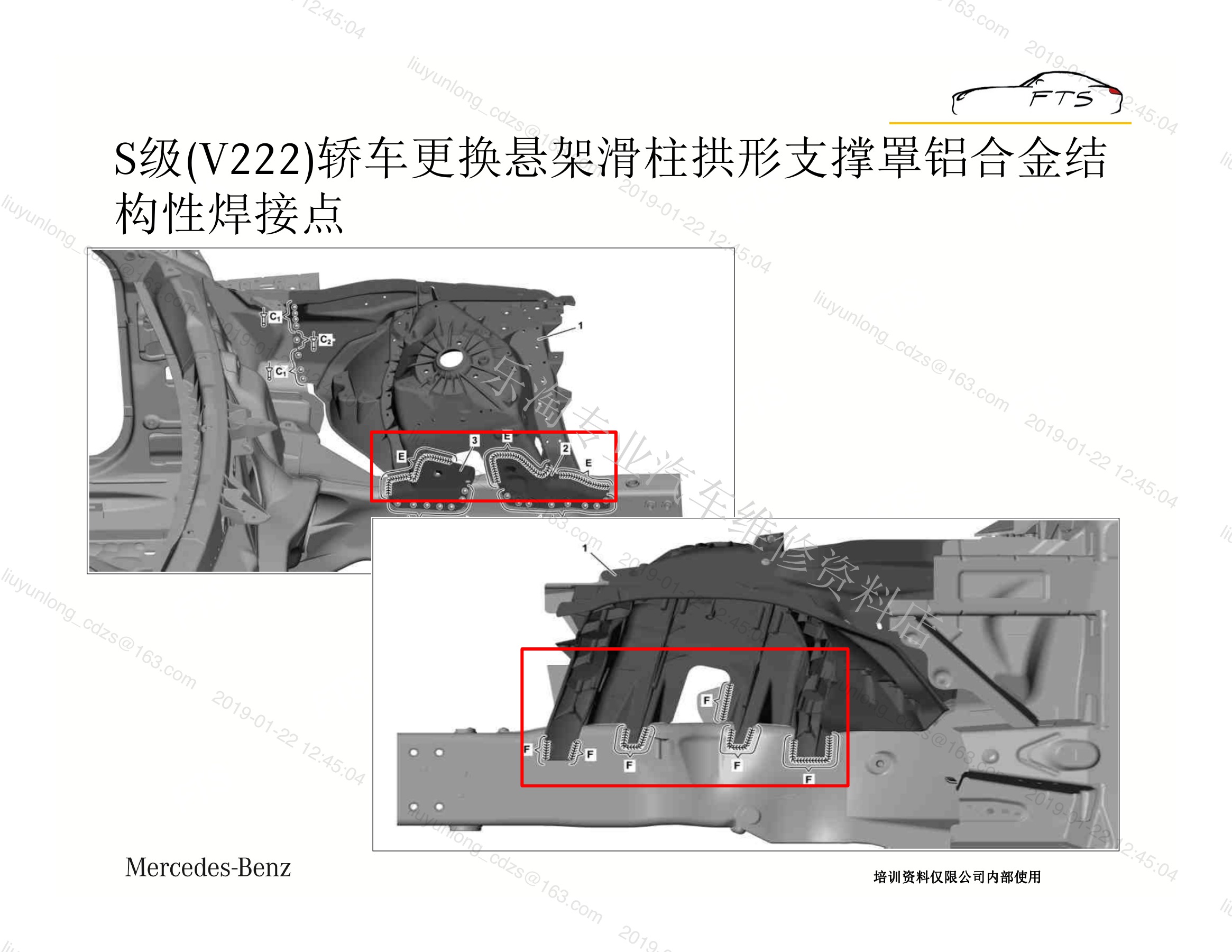

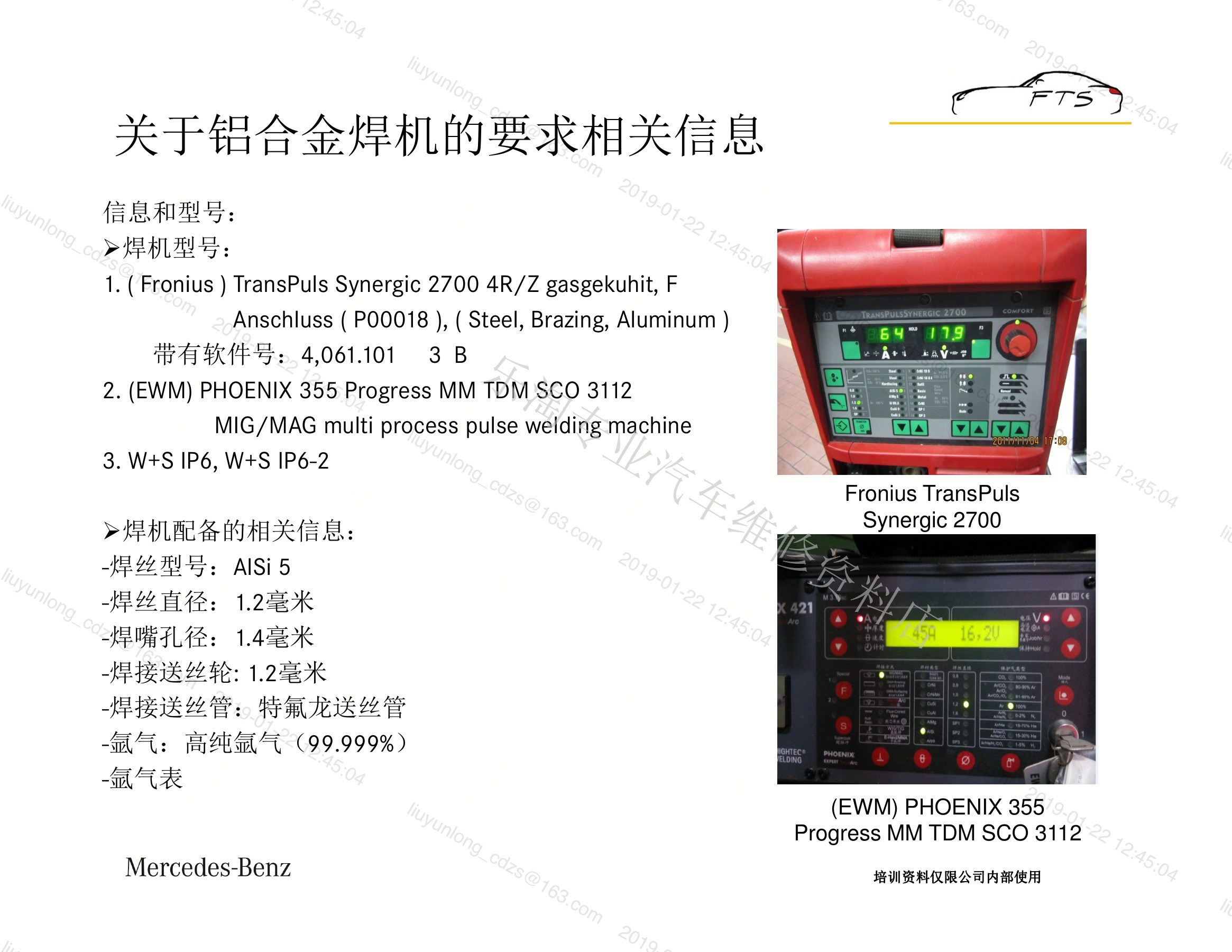

结构铝常使用胶粘与铆接组合；只有规定区域才允许使用指定铝焊接工艺。更换部件后要恢复电泳/底漆、接缝密封、空腔保护和外表面涂层，并按规定完成最终尺寸测量。设备品牌和采购清单不决定工艺合格，关键是设备能力、材料匹配、参数和人员资质。

九、镁合金和塑料也要先识别

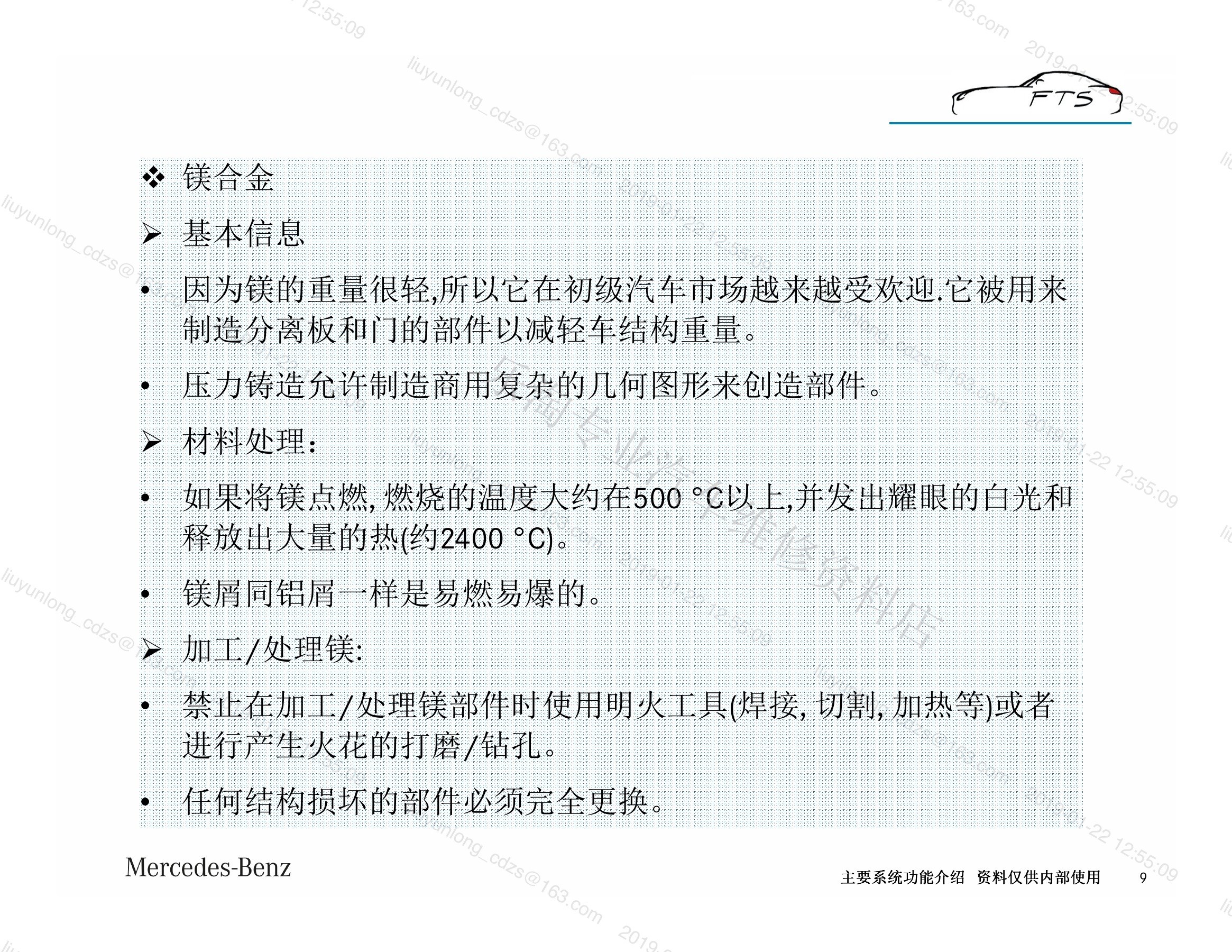

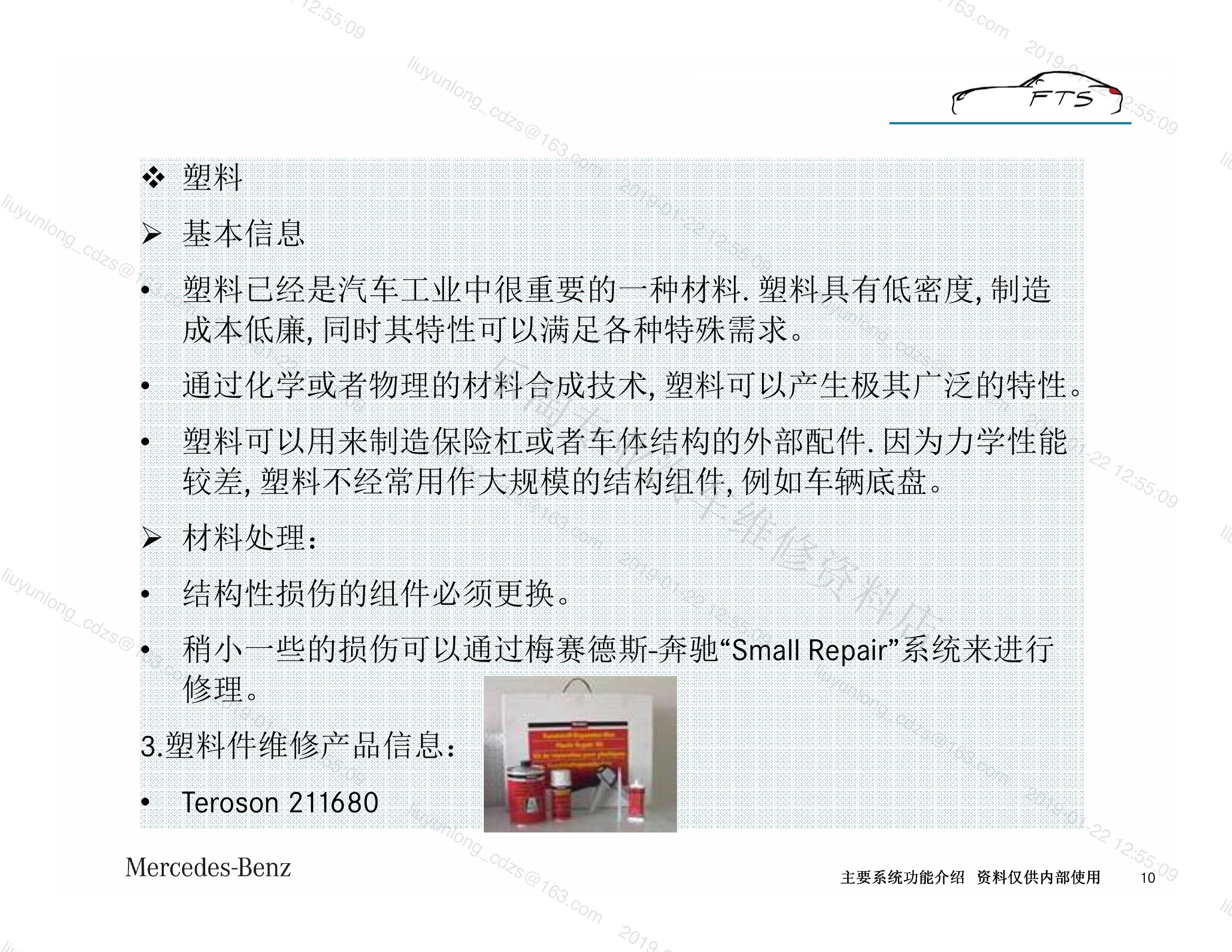

镁合金重量轻、适合复杂压铸件，但易燃、易受电化学腐蚀影响，焊接和切削要求严格。塑料种类多，热塑性、热固性和复合材料的可焊、可粘和可修复范围不同。看起来相同的保险杠或支架，材料代码不同就可能需要不同的底涂、焊条、胶粘剂或直接更换。

车身材料维修小结

材料识别决定维修上限：先确认钢级、铝合金或塑料类型，再用裂纹、折痕、拉伸和尺寸数据判断修复或更换；最后按批准连接工艺恢复防腐和载荷路径。越是高强、热成形或结构铝部件，越不能用“外形已经拉正”证明安全。
