奔驰724.0双离合变速箱诊断：基本调校、EEPROM与液压缸密封测试

724.0湿式双离合变速箱出现冲击、无法挂挡、调校中止或冷车耸动时，最容易走偏的地方不是缺少检测项目，而是检测顺序不对：没有先确认客户描述，没有在任何操作前保存EEPROM，或者把基本调校失败直接等同于控制单元损坏。正确方法是先保留原始证据，再用发生挡位、执行器位置、油压和机械检查逐层定位。

一、先判断抱怨是故障还是正常特性

接车时要问清出现车速、冷车或热车、起步还是行驶、升挡或降挡、是否伴随制动、出现频率、首次发生时间、此前维修项目和路况。最好由技师与客户共同试车重现；无法判断时，应与软件状态和里程接近的同型车在相同条件下对比。

如果表现属于正常控制特性，应尽早解释清楚。车辆本来正常却进入反复拆检、换件和调校，不但不能“修好”，还会改变原始学习数据，令后续判断更困难。

二、任何维修动作前先保存原始数据

在升级、编码、故障码引导测试、学习调校、换油或换件之前，应先生成并保存EEPROM数据，保留原始文件名和文本格式。完成检查和维修后再次生成一份。两份数据能显示适配量、故障历史和状态变化；如果先复位或调校，关键的维修前证据可能永久丢失。

• 执行快速测试并保存包含冻结帧的初始结果。
• 重点记录挡位、内轴与空心轴转速、K1/K2压力、油温、控制单元电压、发动机转速、故障频次和里程。
• 试车时同步读取发动机与变速箱实际值，标记现象发生的精确时间和挡位。
• 确认壳体与油底壳是否撞击或漏油，检查油位、油质、冷却液及相关支承。
• 排除半轴未装到位、差速器旷量、发动机或变速箱支承老化等外围原因。

三、完整基本调校失败不等于更换总成

完成基础检查后，才根据故障执行引导测试、软件检查和完整基本调校。调校中止时必须保存结果描述页面。等待指令、超时、前置条件不满足、阀故障、替代值或应急运行，分别指向不同方向；不能只看到“失败”两个字。若离合器阀或换挡执行器尚未学习，先确认前置步骤；若有阀故障或应急模式，则优先处理相关故障码。

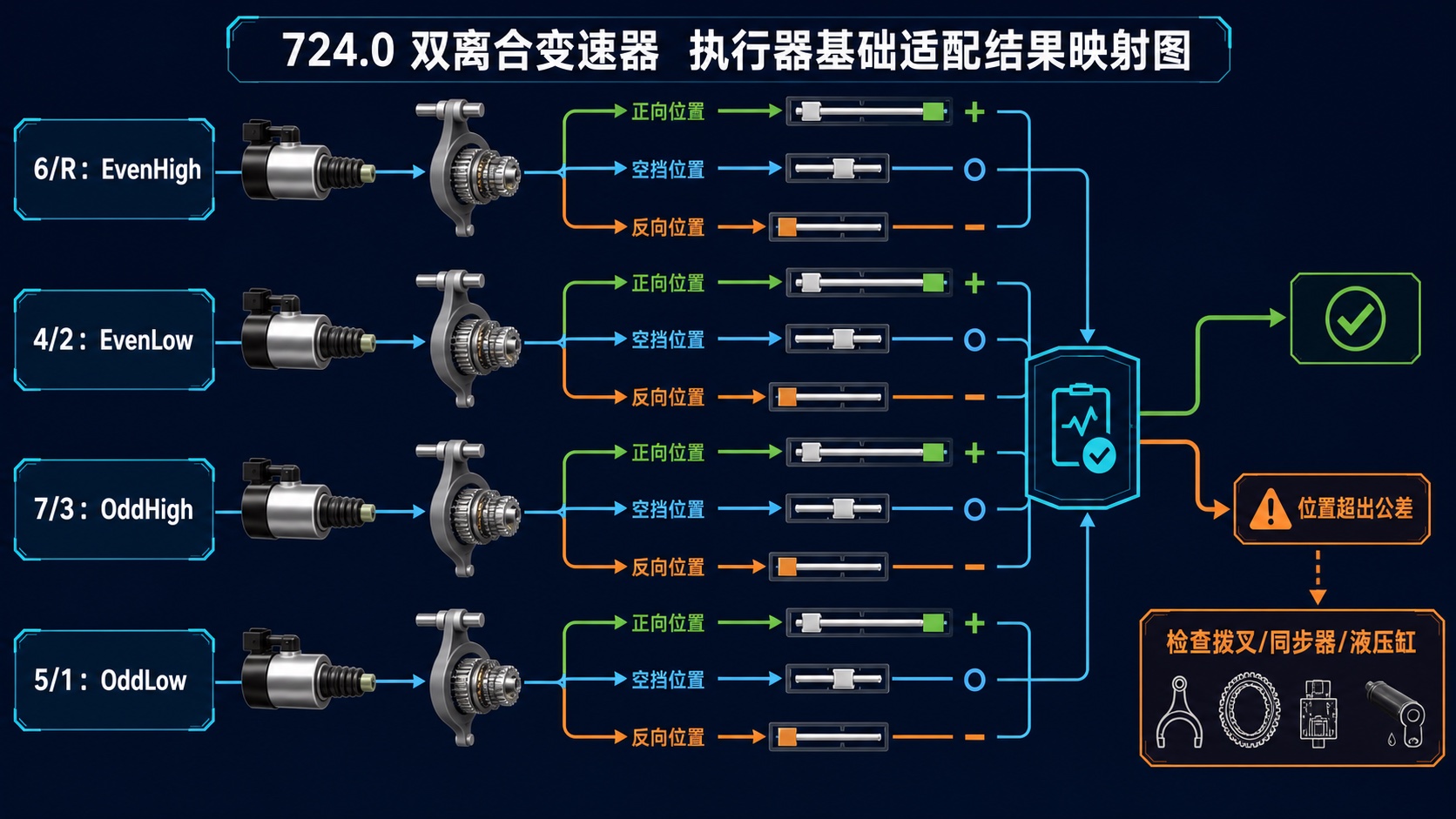

四、位置超出公差怎样对应具体挡位

• EvenHigh通道：正向对应6挡，反向对应R挡，另有6/R空挡位置。
• EvenLow通道：正向对应4挡，反向对应2挡，另有4/2空挡位置。
• OddHigh通道：正向对应7挡，反向对应3挡，另有7/3空挡位置。
• OddLow通道：正向对应5挡，反向对应1挡，另有5/1空挡位置。

当某挡当前位置超出公差，应拆下油底壳和阀体检查可接触区域：油底壳、放油螺栓、滤芯和磁性传感部件有无铁屑；换挡拨叉的永磁铁臂是否变形或焊点开裂；关联电磁阀是否脏污；同步器有无异常磨损；拨叉能否顺畅移动到对应挡位。故障码FC092100或FC092500出现时，也应与上述位置结果一起判断。

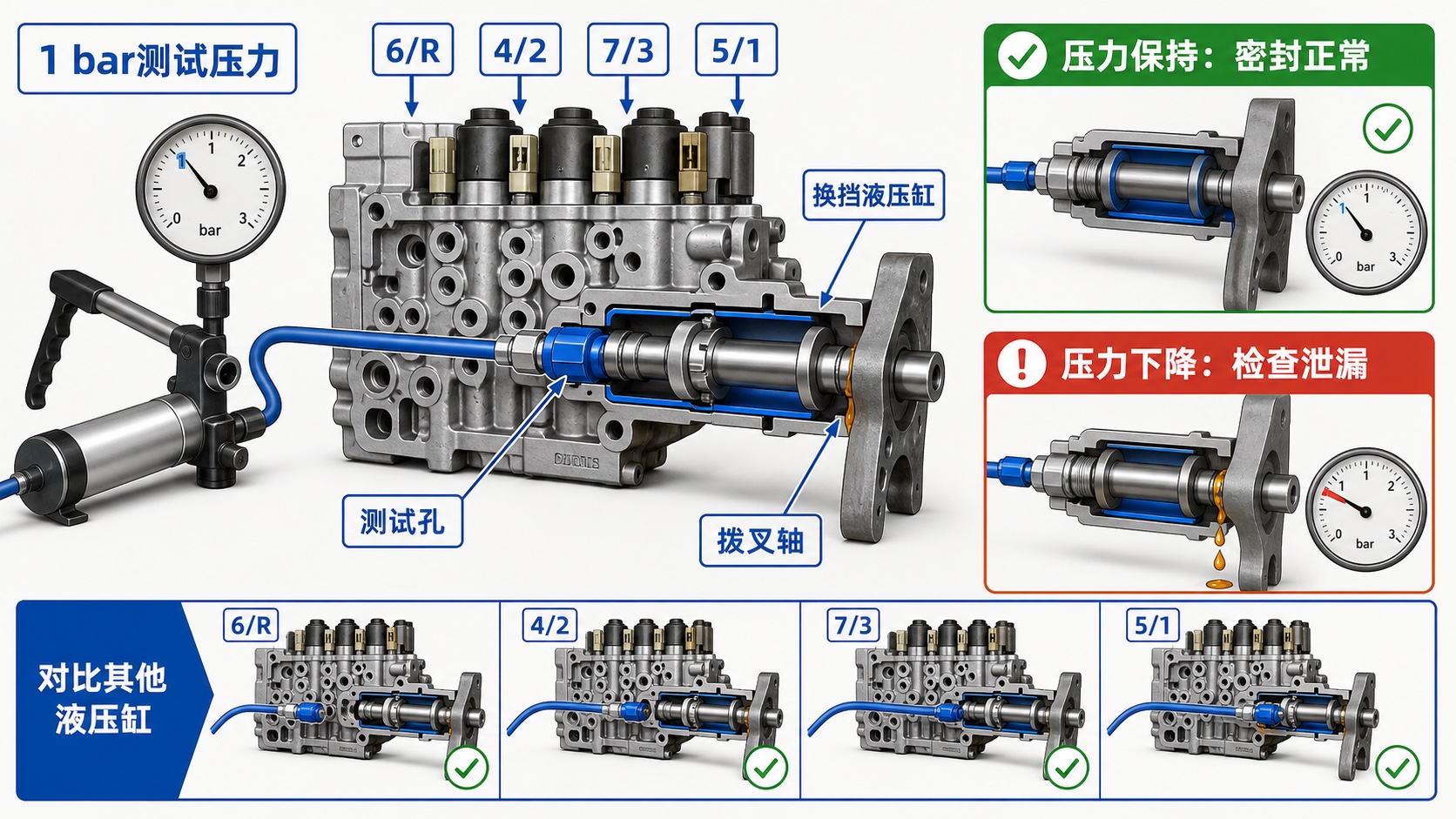

五、换挡液压缸密封测试

只有当结果提示某挡位置超出公差且怀疑液压缸泄漏时，才进入密封测试。向相应测试孔施加1 bar压力；若压力不能保持，说明被测液压缸或油道存在泄漏。可在拨叉轴表面及塑料件与金属件结合区涂少量油液，观察气泡或油液移动来锁定泄漏点。

• 6/R、4/2、7/3、5/1各有成对测试通道，先确认目标挡位，避免接错孔。
• 适配接头与孔口必须可靠密封，否则接头漏气会被误判为液压缸泄漏。
• 测试某一侧时，对侧孔可能出现少量油液飞溅，应做好防护。
• 同一压力条件下对比其他液压缸，排除手泵、接头和操作差异。
• 测试仅用于静态密封判断，不能替代对阀体、同步器和拨叉机械状态的检查。

六、磁铁上的铁屑怎样区分正常与机械损伤

铁屑形态比“有没有铁粉”更重要。放油螺栓或下部换挡拨叉永磁铁上出现纤维状、针状铁屑，应按机械损伤方向处理；短里程不足10000公里便出现纤维状铁屑尤其异常。低里程只有少量细微吸附物可以是磨合表现；超过50000公里后，下部磁铁有一定量细粉、上部磁铁有少量细粉，但没有纤维状铁屑，也可能属于正常累积。

判断时还要结合油液中的非磁性碎屑、滤芯污染、异常噪声、传动比故障和调校位置超差。只拍一张带油磁铁照片而不清洗展开观察，往往不足以判定损伤程度。

七、P或N挡冷车前后耸动的边界

部分车辆冷启动暖机时，发动机怠速由约1000 rpm降至800 rpm，在P或N挡可感到轻微前后耸动。现象多出现在启动后1至2分钟内，每次持续数秒、约10秒间隔，并在冷却液达到约40 ℃后消失。其原因是1挡与倒挡处于预选状态，湿式离合器在发动机转动、齿轮组静止时产生拖曳扭矩；K1尺寸较大，所以向前趋势可能更明显，低温油液会放大拖曳。

只有时间、温度与强度符合上述边界，且无故障码、异常压力或持续冲击时，才可考虑正常特性。热车仍明显、伴随异响、转速异常或车辆实际移动，就不能套用这一结论。

八、碰撞后无法初始化要检查油底壳和滤芯

车辆前部碰撞后若油底壳受损，滤芯臂也可能断裂或变形，造成吸油和压力异常，变速箱可能无法开始或完成初始化。此时不能靠反复调校解决，应拆检油底壳和滤芯，确认供油恢复后再执行调校。订购阀体、修理包或总成时还要按车辆识别号和当前零件信息核对，不能只按724.0统称下单。

九、形成可复核的维修记录

• 客户抱怨的工况、频率和共同试车结论。
• 维修前与维修后的EEPROM原始文件。
• 带冻结帧的快速测试、实际值、引导测试和控制单元日志。
• 软件升级、编码及调校结果页面。
• 按时间排列的维修历史和换件依据。
• 能清楚显示铁屑、泄漏或机械损伤位置的照片与短视频。

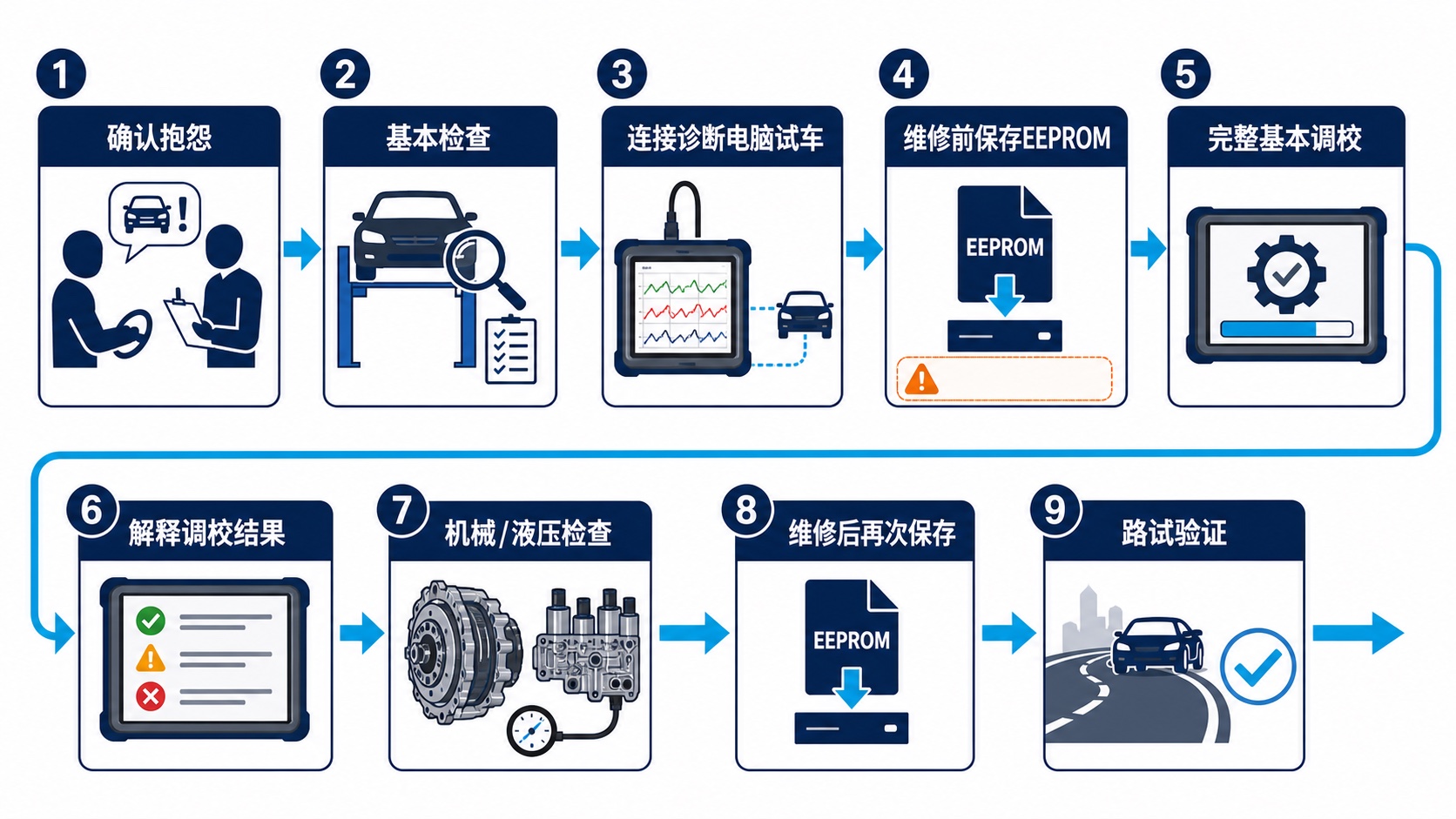

诊断思路小结

724.0诊断的核心是保留证据并把调校文本翻译成机械位置：先确认现象，维修前保存EEPROM；再用冻结帧和试车数据锁定挡位；随后根据EvenHigh、EvenLow、OddHigh、OddLow映射检查对应拨叉、同步器、电磁阀和液压缸。这样既能避免把正常低温拖曳当故障，也能防止用反复调校掩盖真实泄漏或机械损伤。
