奔驰W164 OM642机油油位开关支架更换：油底壳与诊断复核

一、资料范围和适用边界

源视频文件明确标注车型164和发动机642，内容是W164搭载OM642时更换机油油位开关支架，并在机械作业后进入诊断系统检查相关液位警告配置。支架、开关和油底壳版本可能随发动机号变化，开始前应以车辆识别号和零件目录确认更新范围。

二、先保存液位投诉和诊断数据

拆卸前记录仪表提示出现条件、机油温度、车辆停放姿态、实际液位和维修历史，读取发动机及仪表相关故障记忆。机油液位显示异常并不一定来自支架，也可能涉及油位开关、电路、油液状态、配置或测量条件；视频所示更换程序应在适用技术信息确认后执行。

三、油液作业和车辆下部入口

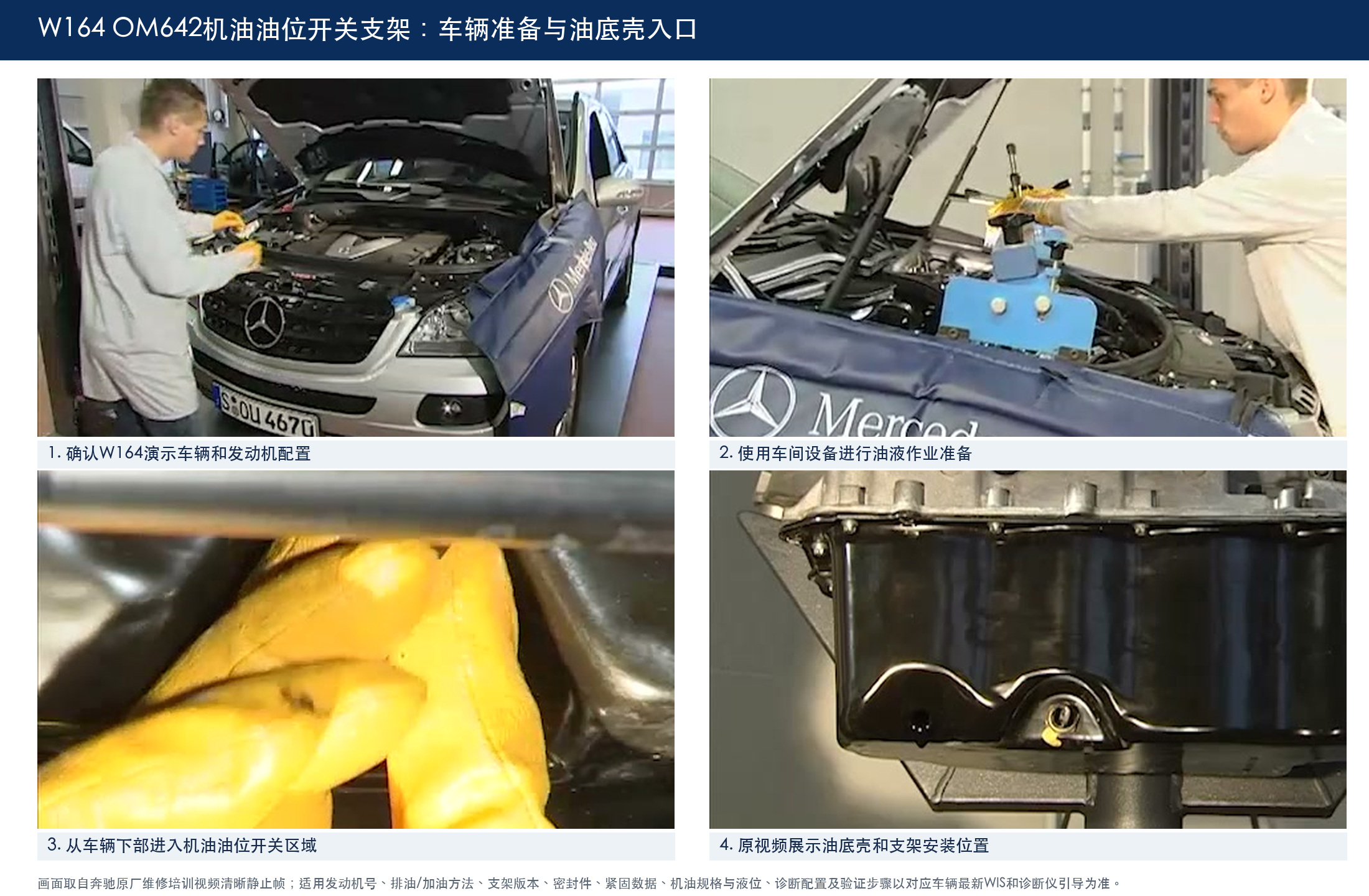

视频确认W164和发动机配置，使用车间设备准备油液作业，再从车辆下部进入机油油位开关区域，并展示油底壳和支架位置。作业前让发动机处于规定温度，可靠举升车辆，按WIS排放或回收机油并防止高温油液烫伤。

四、拆卸支架和保护油底壳

拆开相关固定和电气连接时，应先清洁外部，避免污物进入油底壳。插接器按锁止结构断开，不拉扯导线；工具不得损伤开关本体、油底壳密封面或相邻油管。拆下的密封件和维修文件规定的一次性紧固件按要求更新。

五、新旧支架与开关位置比较

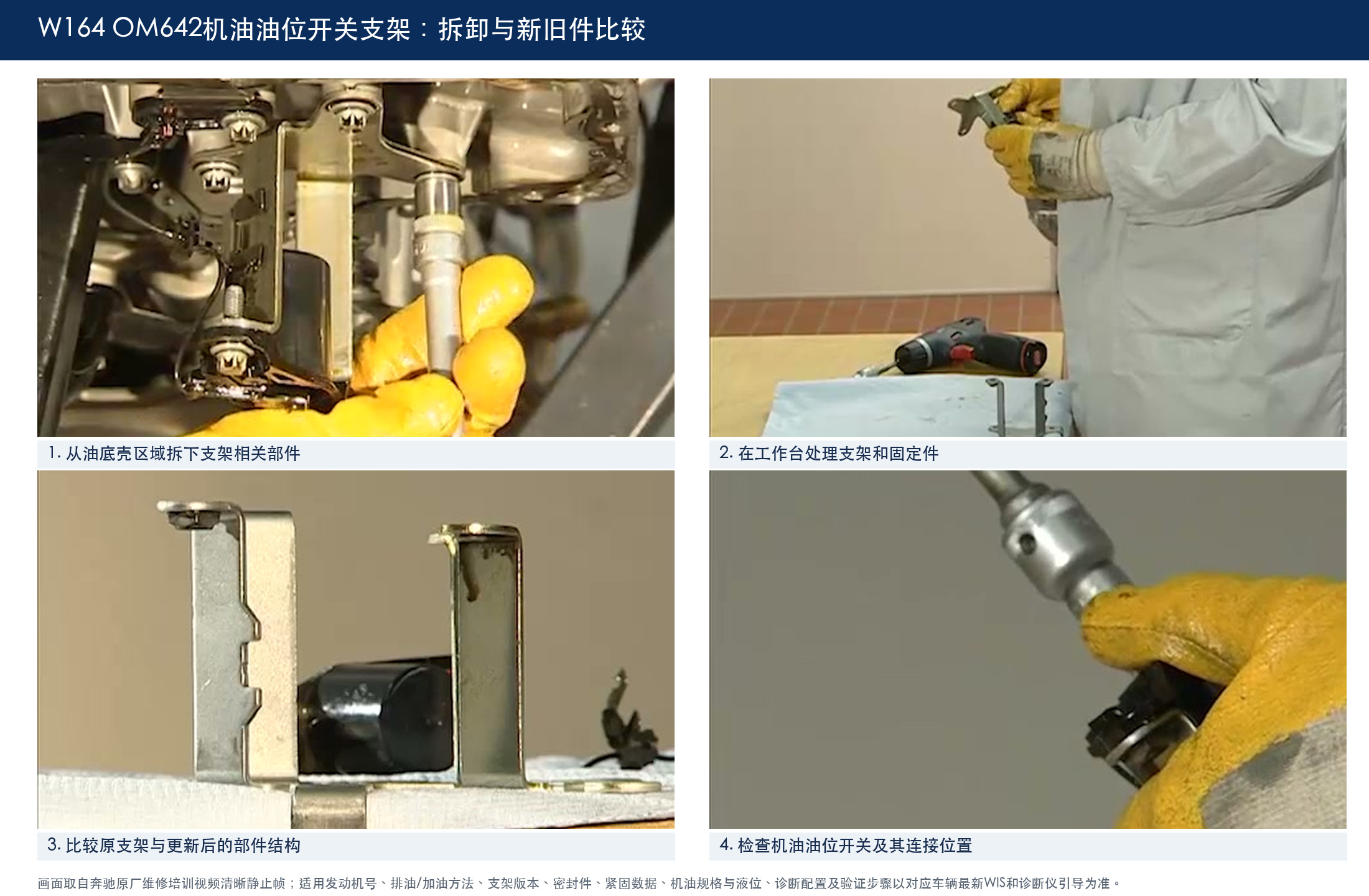

原视频在工作台处理拆下部件，并并排展示原支架与更新件的结构差异，随后检查机油油位开关及连接位置。新件必须按零件号、安装方向和固定点核对，不能只凭外观相似替换；支架更新是否同时要求更换开关，应按当前技术信息决定。

六、复装、加油和静态检查

复装时清洁接合位置，按WIS安装支架、开关、密封件和紧固件，恢复插接器及线束卡扣。加入符合审批规格的机油并按规定方法确定初始液位，启动前后检查油底壳和开关周围是否渗漏；不能用仪表显示代替实际加注量控制。

七、诊断配置画面的正确使用

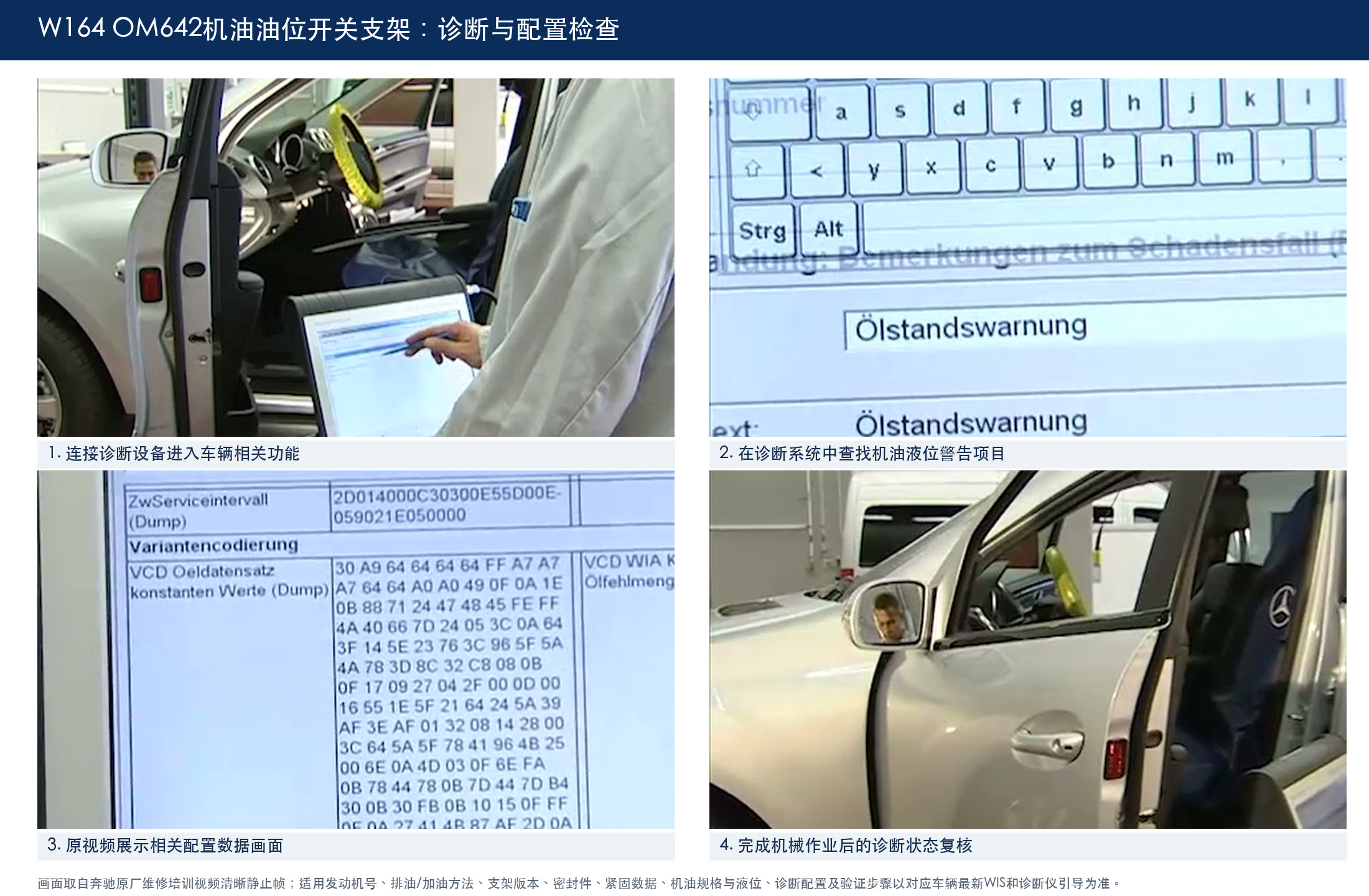

视频后半段连接诊断设备，查找机油液位警告项目，并展示相关配置数据。旧培训画面用于说明机械更新后还需检查车辆配置，不代表可以把画面中的十六进制数据复制到其他车辆。任何编码或参数化都应由当前XENTRY按车辆识别号引导并先保存原始数据。

八、维修后的液位和提示验证

完成后清除允许清除的故障记忆，让车辆在规定平面、温度和等待时间下重新测量机油液位，并验证仪表提示、发动机实际值和渗漏状态。若警告仍出现，应继续检查开关信号、电源搭铁、线束、控制单元配置和真实机油液位，不应反复更换支架。
