奔驰722.9电液控制系统：EHS阀体、转速传感器、电磁阀与油压

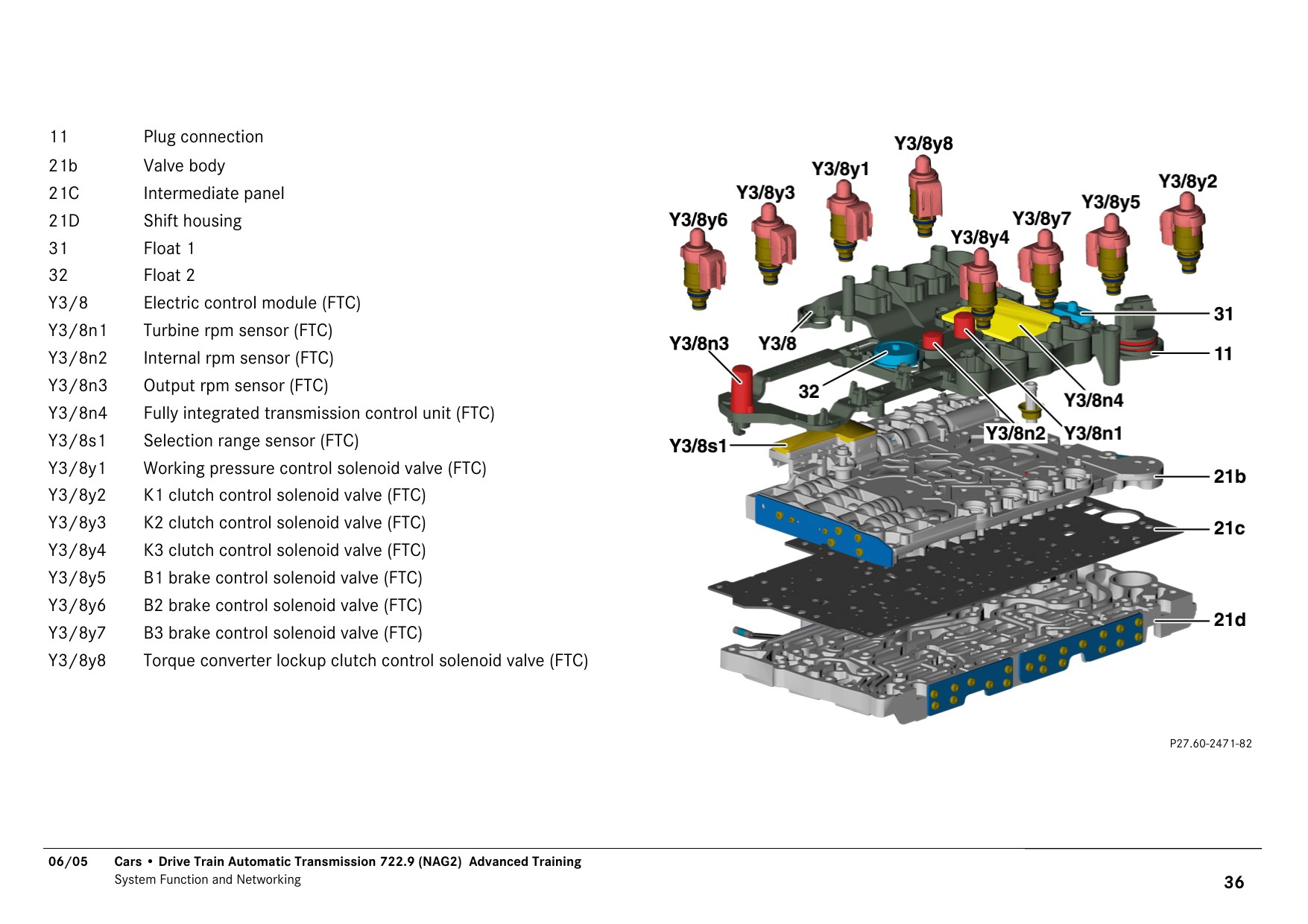

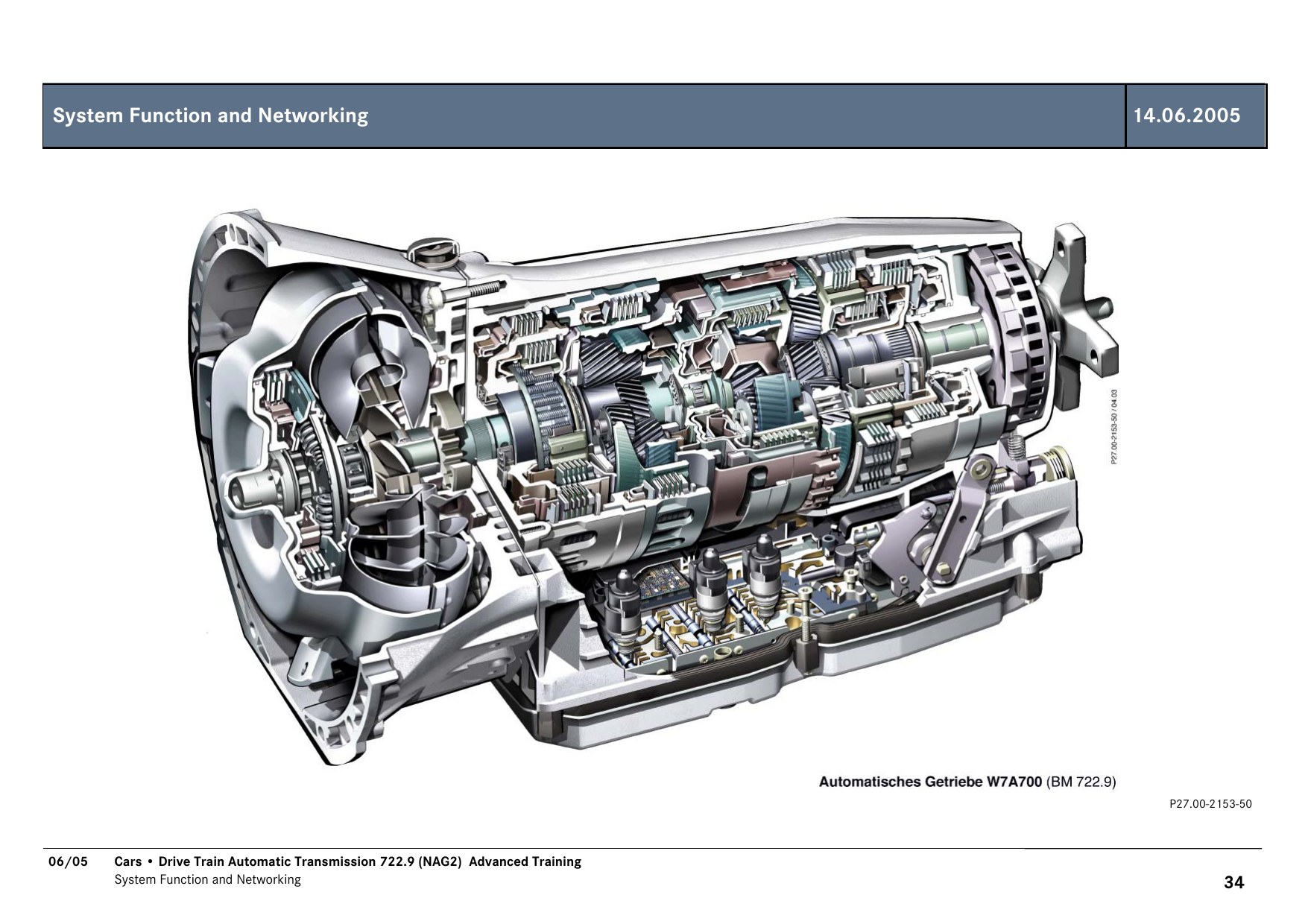

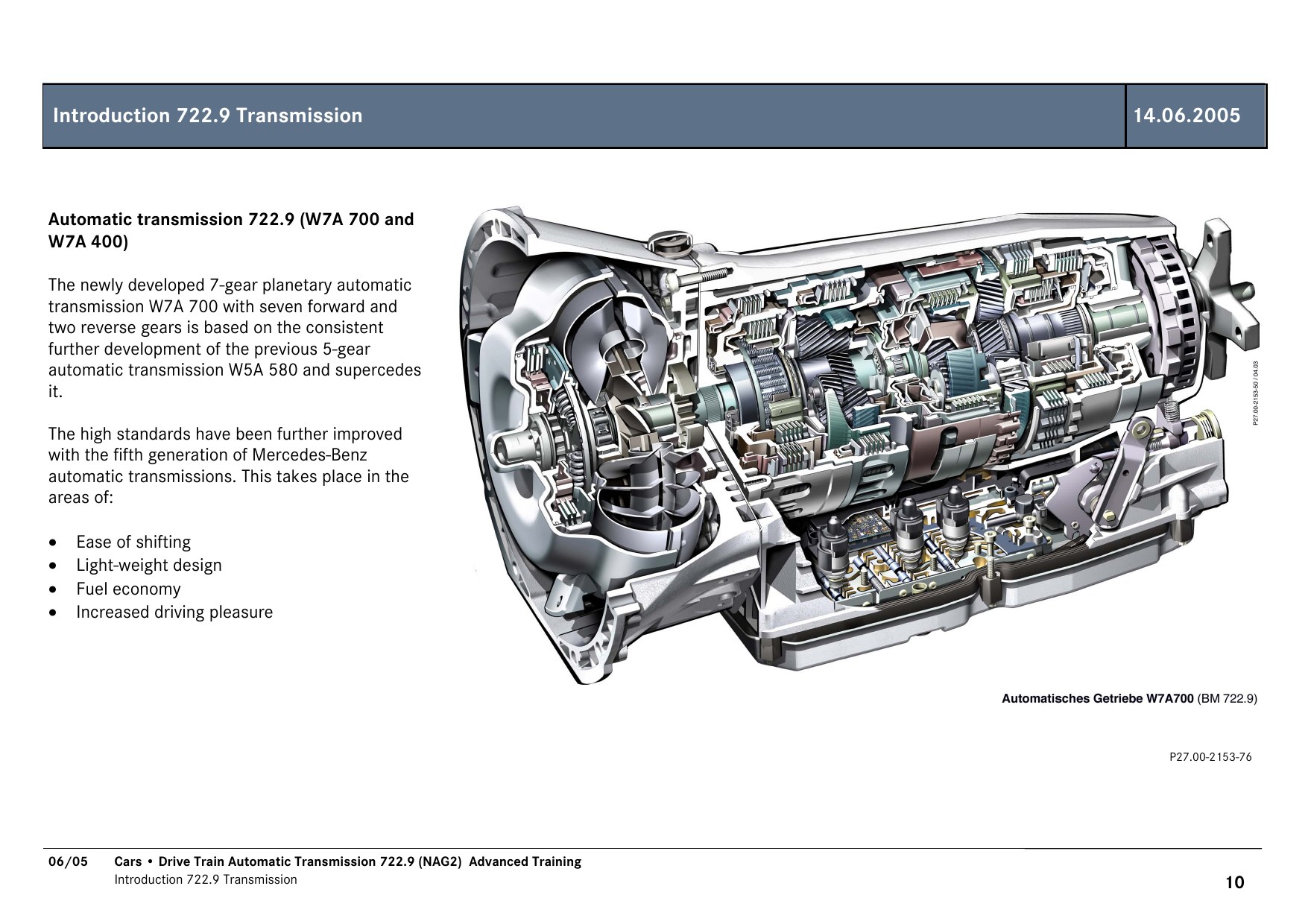

722.9的EHS把阀体、电子控制单元、转速传感器和执行电磁阀组合在变速箱内部。电子部分计算目标压力，液压部分将压力转换为换挡元件动作。

出现通信、转速或电磁阀故障时，应区分外部供电与线束、内部导体板或传感器、阀体液压以及机械执行结果，避免只凭故障码更换总成。

一、EHS结构与信号输入

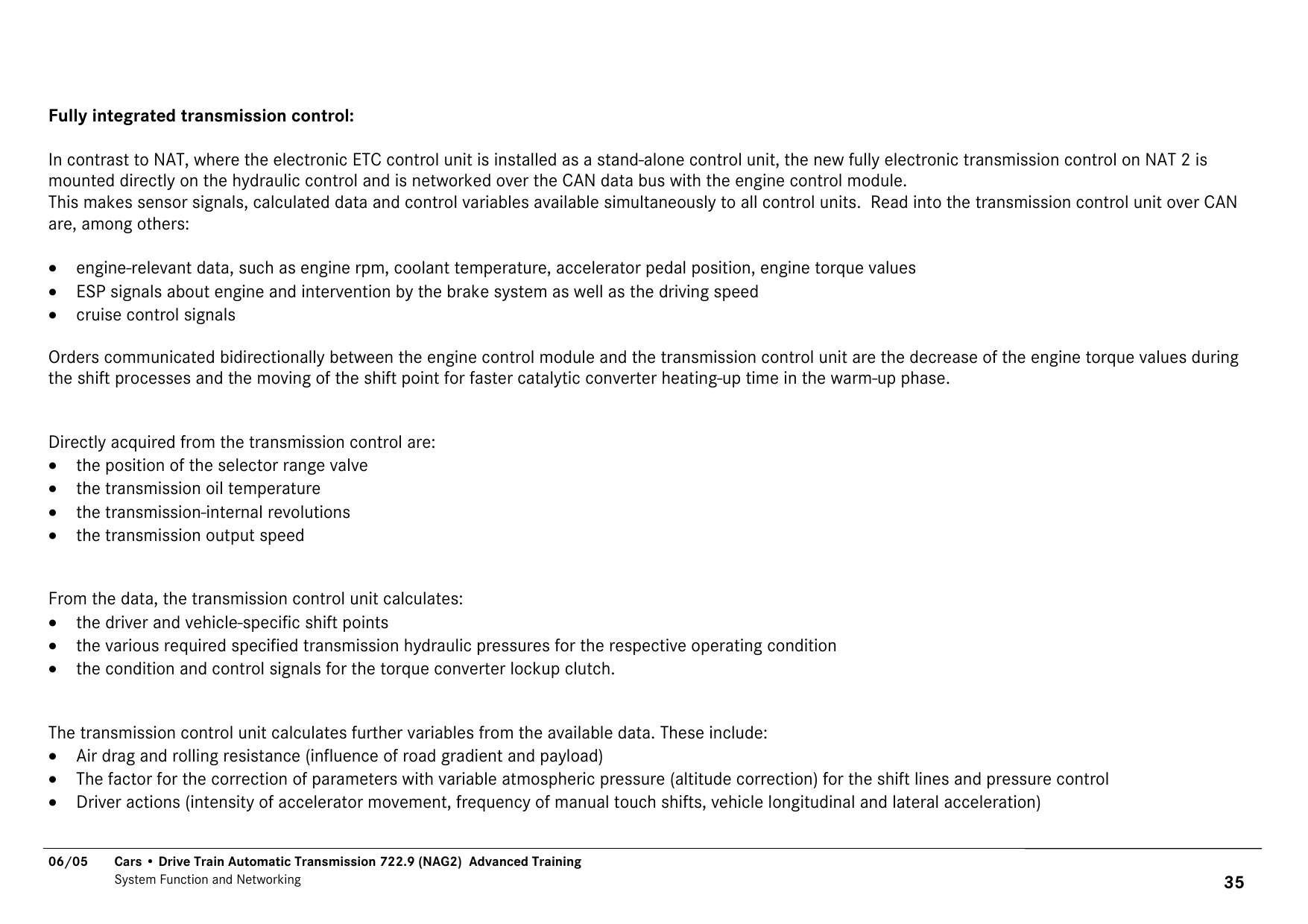

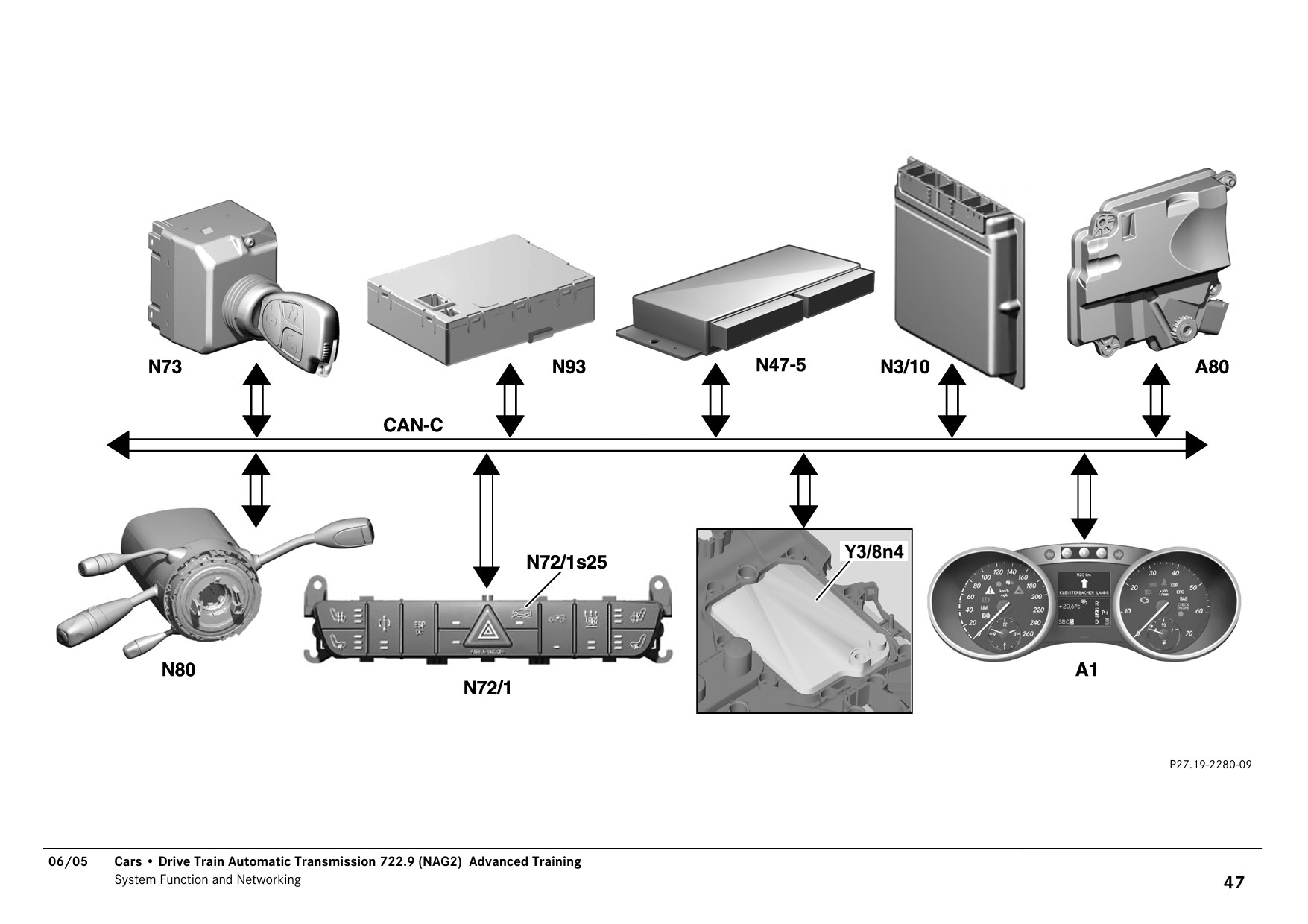

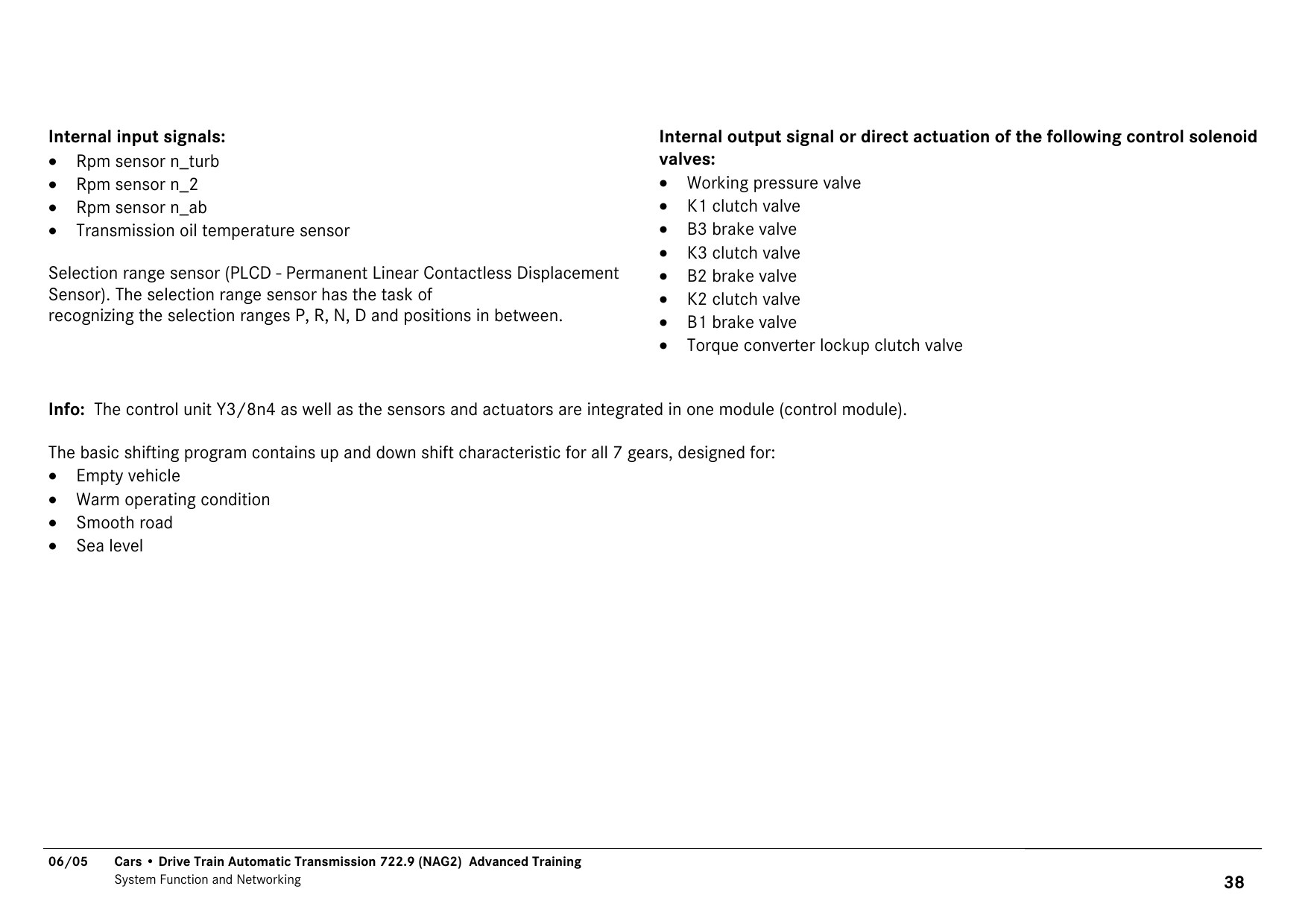

控制单元使用输入、输出及中间转速、油温、选挡和发动机转矩等信息判断运行状态。信号合理性比单一数值更重要。

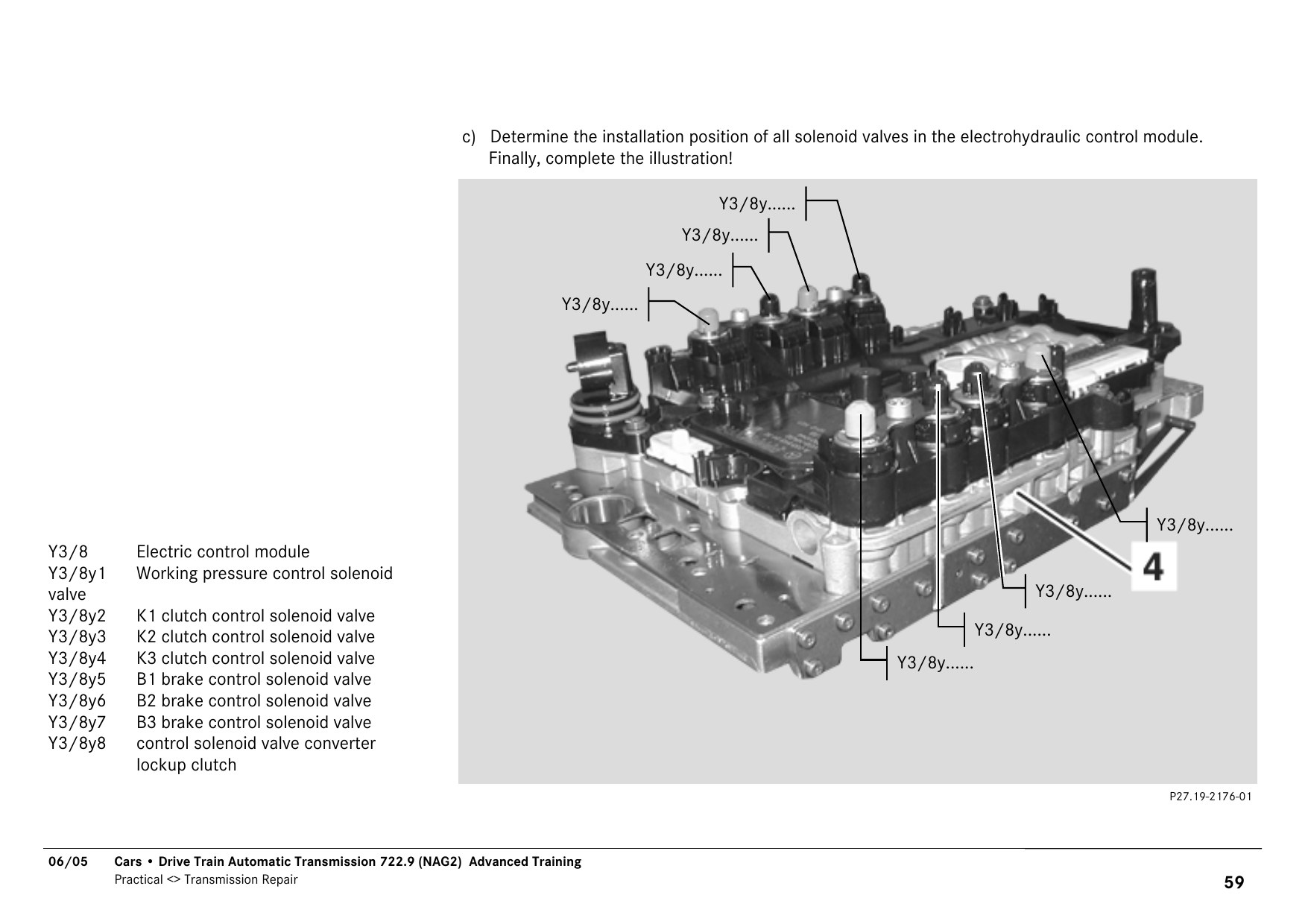

二、电磁阀、调压阀与油路

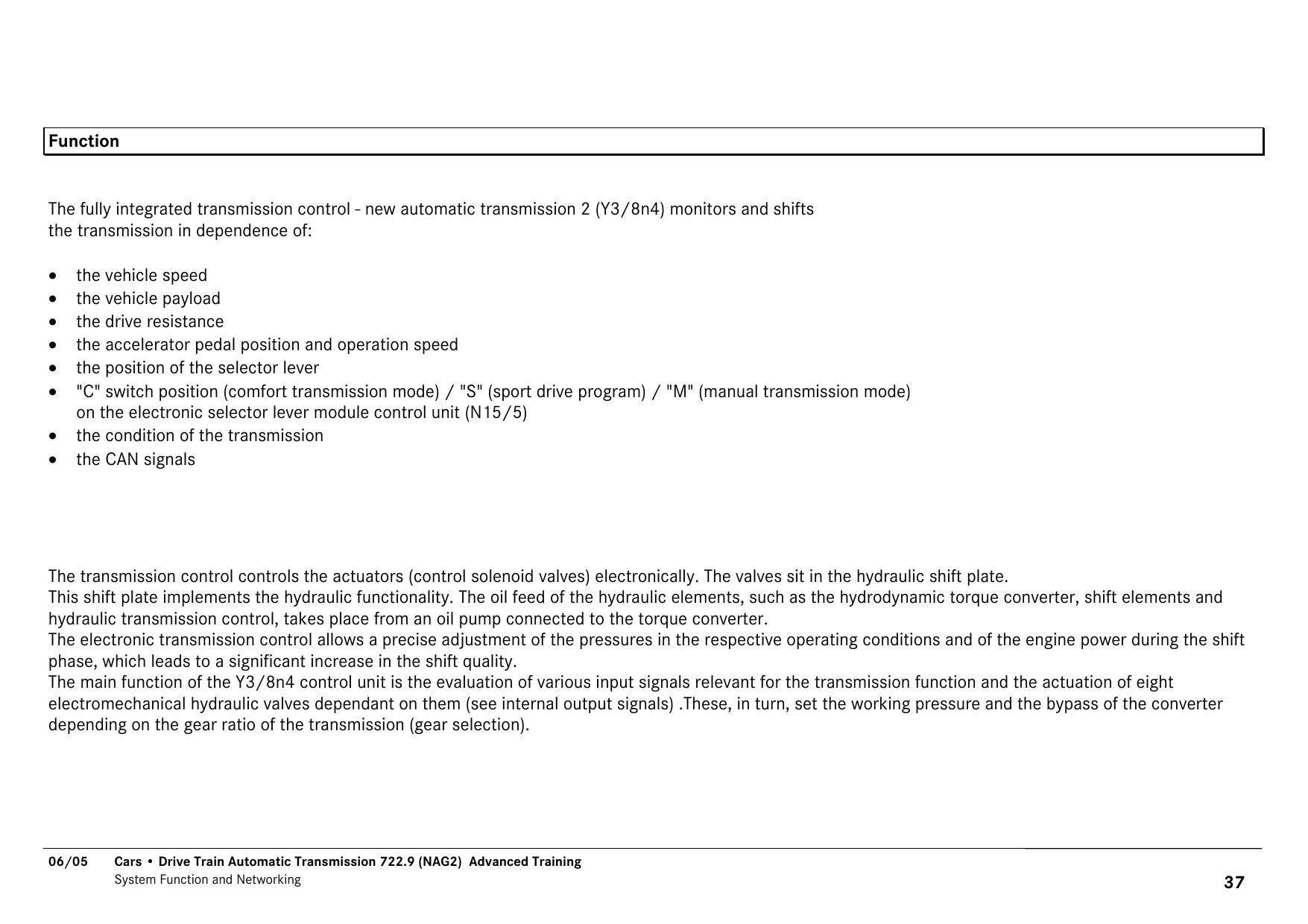

比例电磁阀调节主油压、换挡压力和变矩器锁止压力。阀芯磨损、污染和内部泄漏会造成实际压力偏离目标。

三、控制偏差与检查顺序

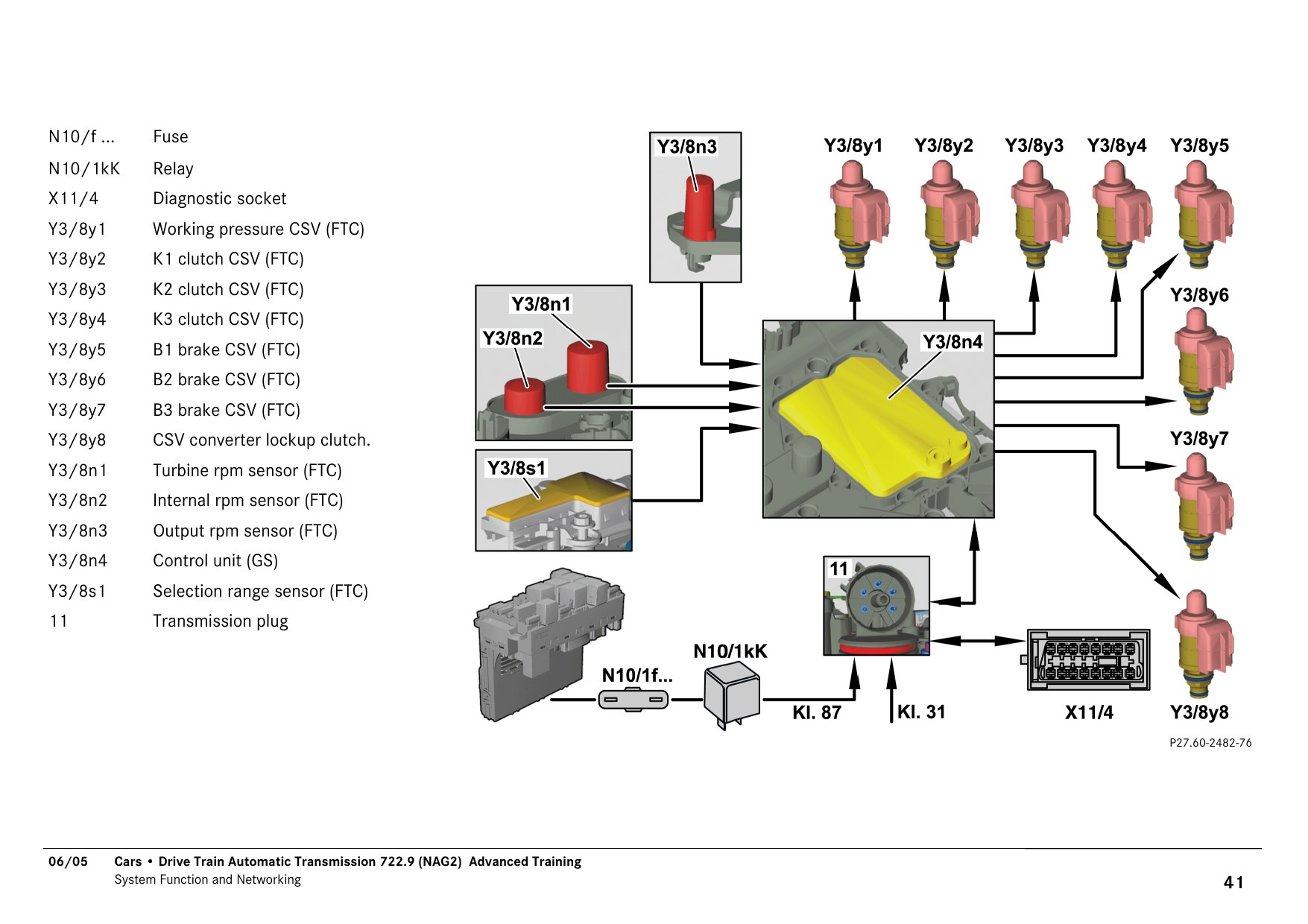

诊断应先读取完整故障环境和实际值，再检查插头进油、供电搭铁、油位油温及压力，最后结合拆检结果确认EHS或机械故障。

维修诊断使用要点

• 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
• 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。

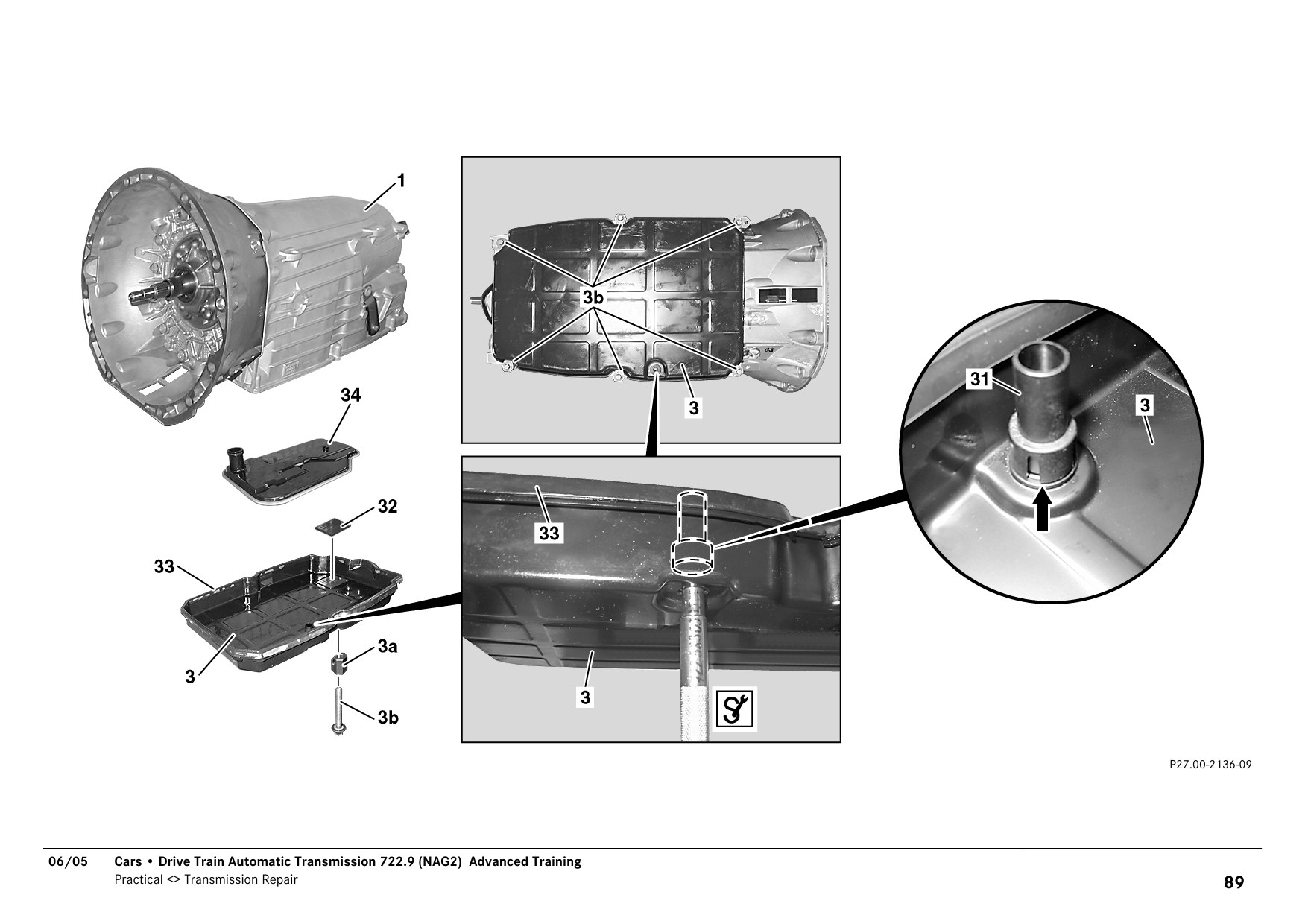

• 检查油液时使用规定型号，并严格执行对应的油温与液位流程。

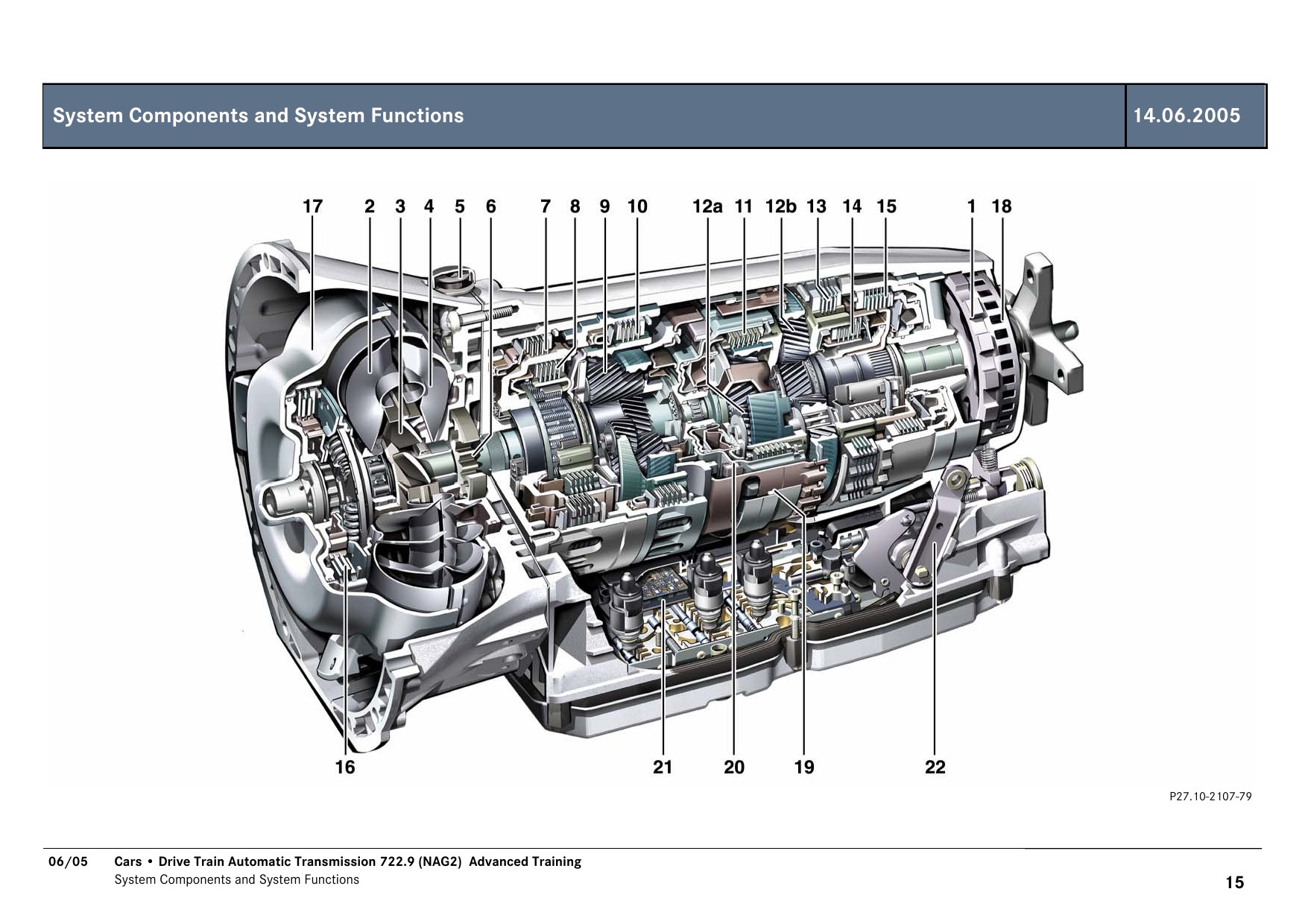

• 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
• 维修后完成规定的初始化、学习、路试和泄漏复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
