奔驰722.9 7G-TRONIC技术：行星齿轮、七挡动力流与变矩器控制

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8956
文章
1
粉丝
技术培训评论11阅读模式
摘要系统整理奔驰722.9 7G-TRONIC的机械结构、三组行星齿轮、七个前进挡动力流、变矩器锁止和润滑。

722.9采用三组行星齿轮和多组离合器、制动器形成七个前进挡。较宽的传动比范围使车辆在起步时获得足够驱动力，并在高速巡航时降低发动机转速。

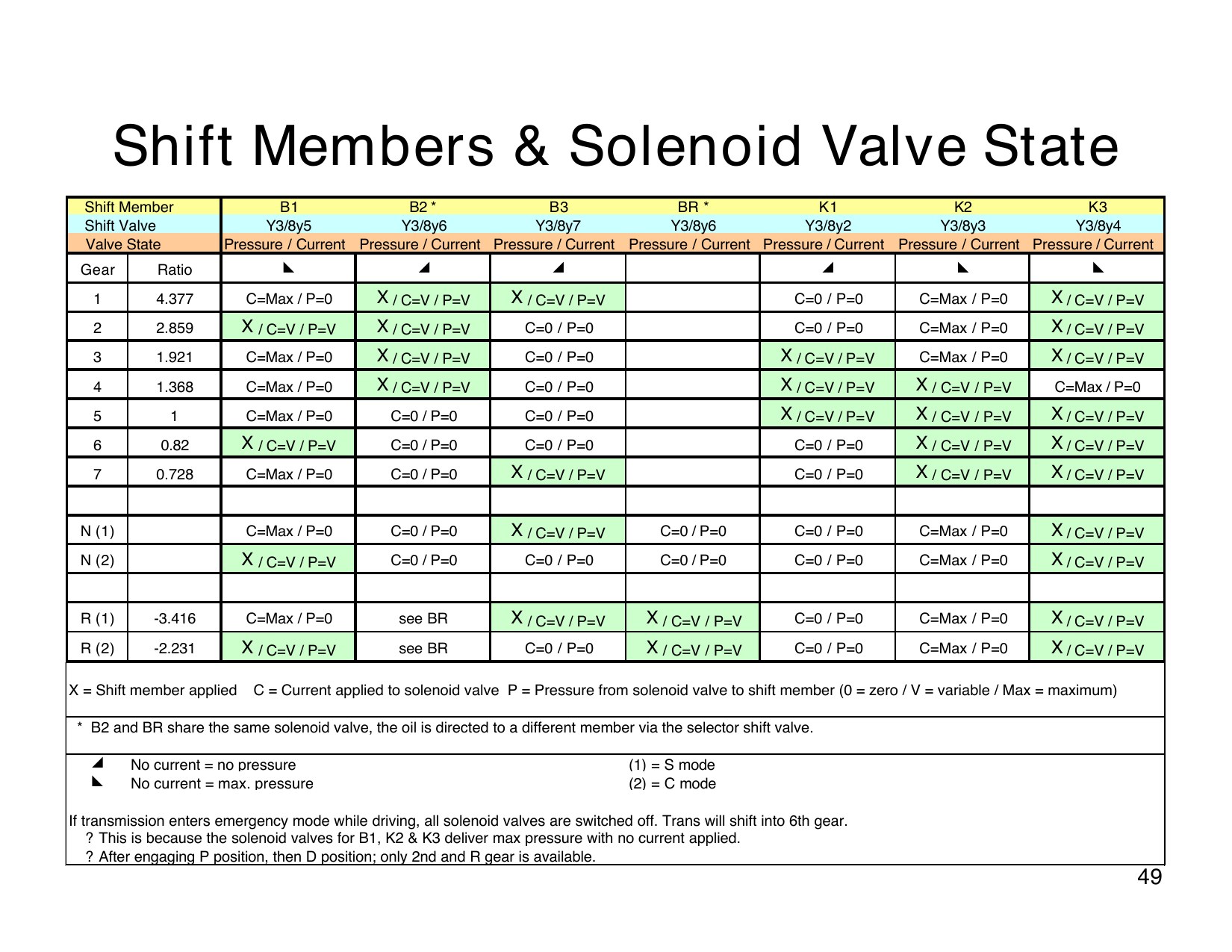

每个挡位由三只换挡元件保持接合。判断传动比或打滑故障时，应把故障挡位转换成元件组合，再检查共用元件、液压控制和机械状态。

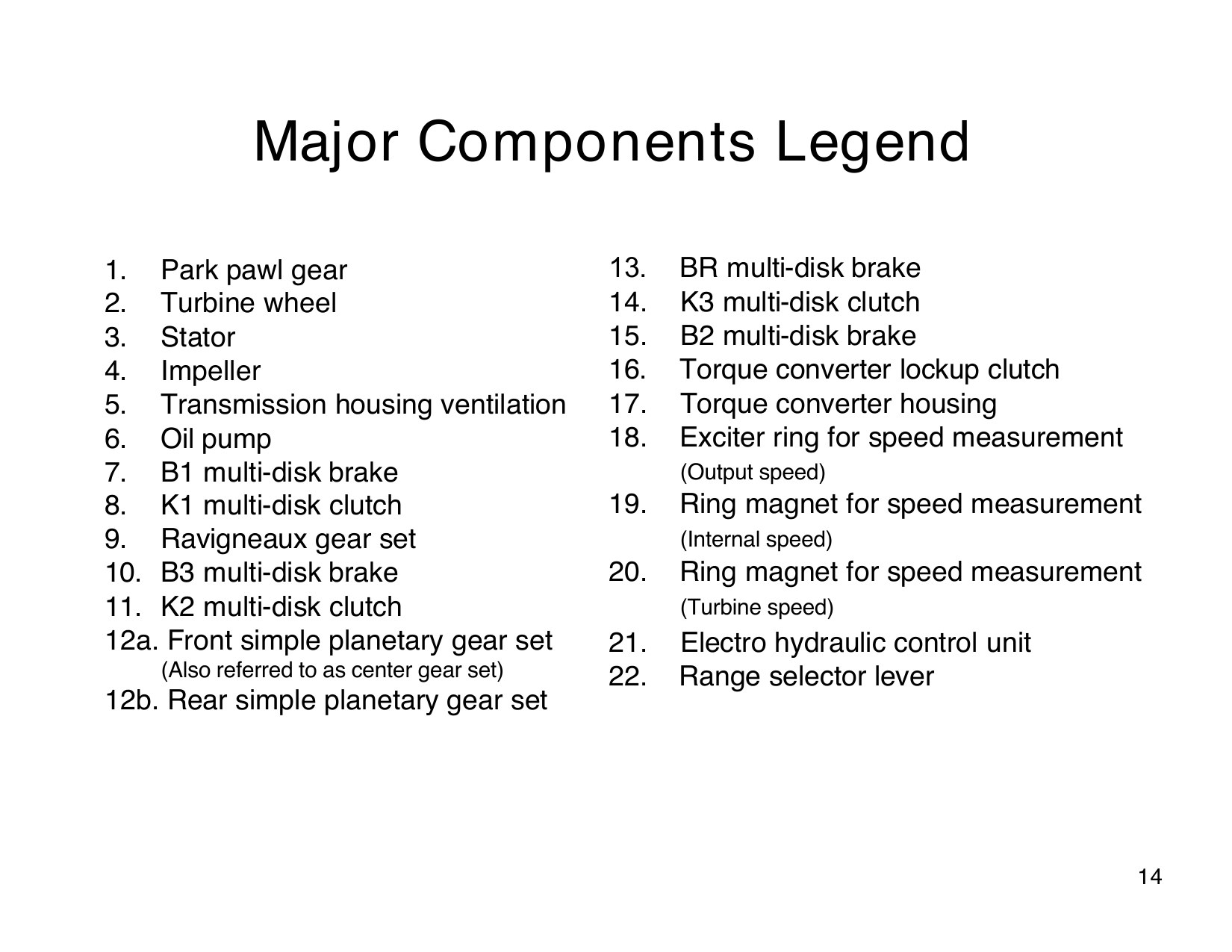

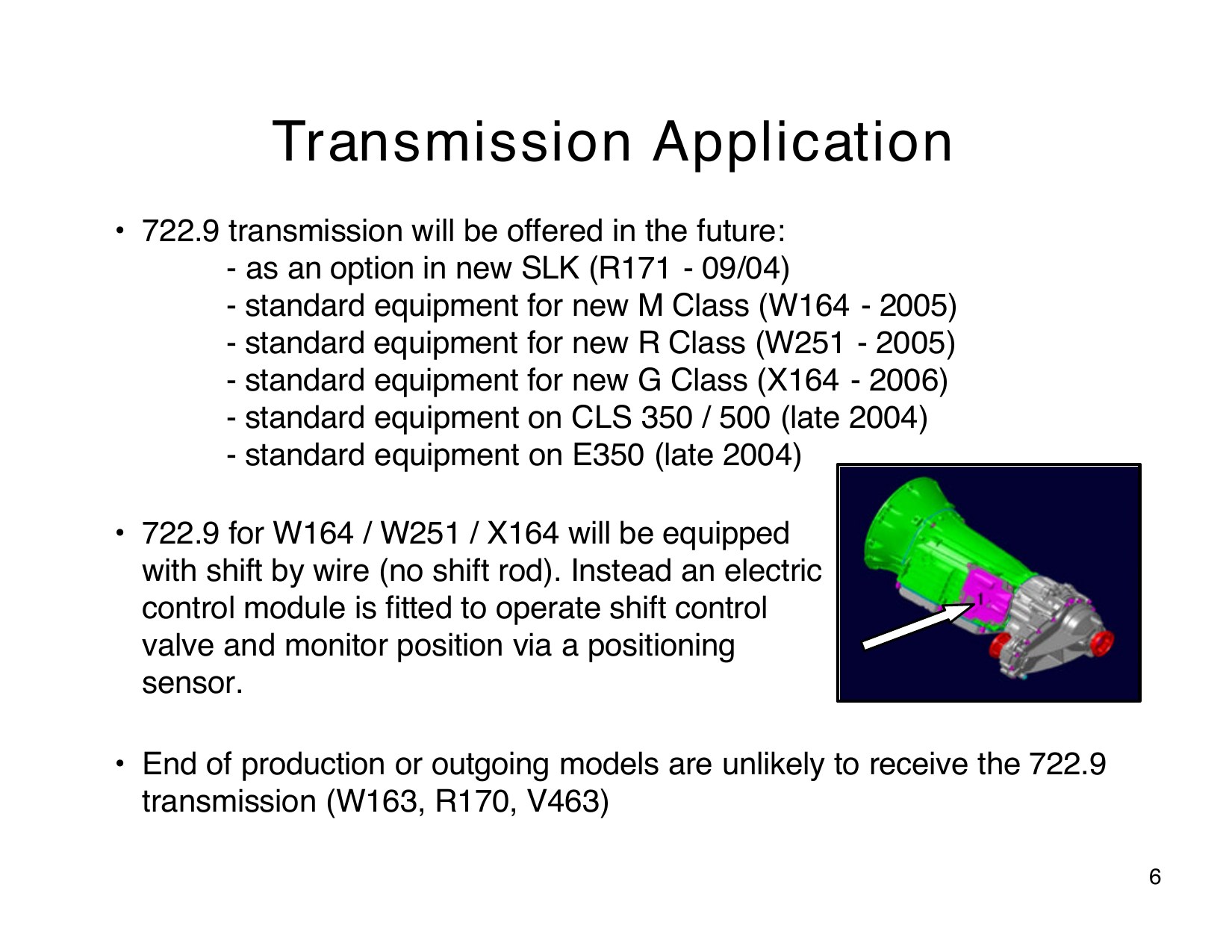

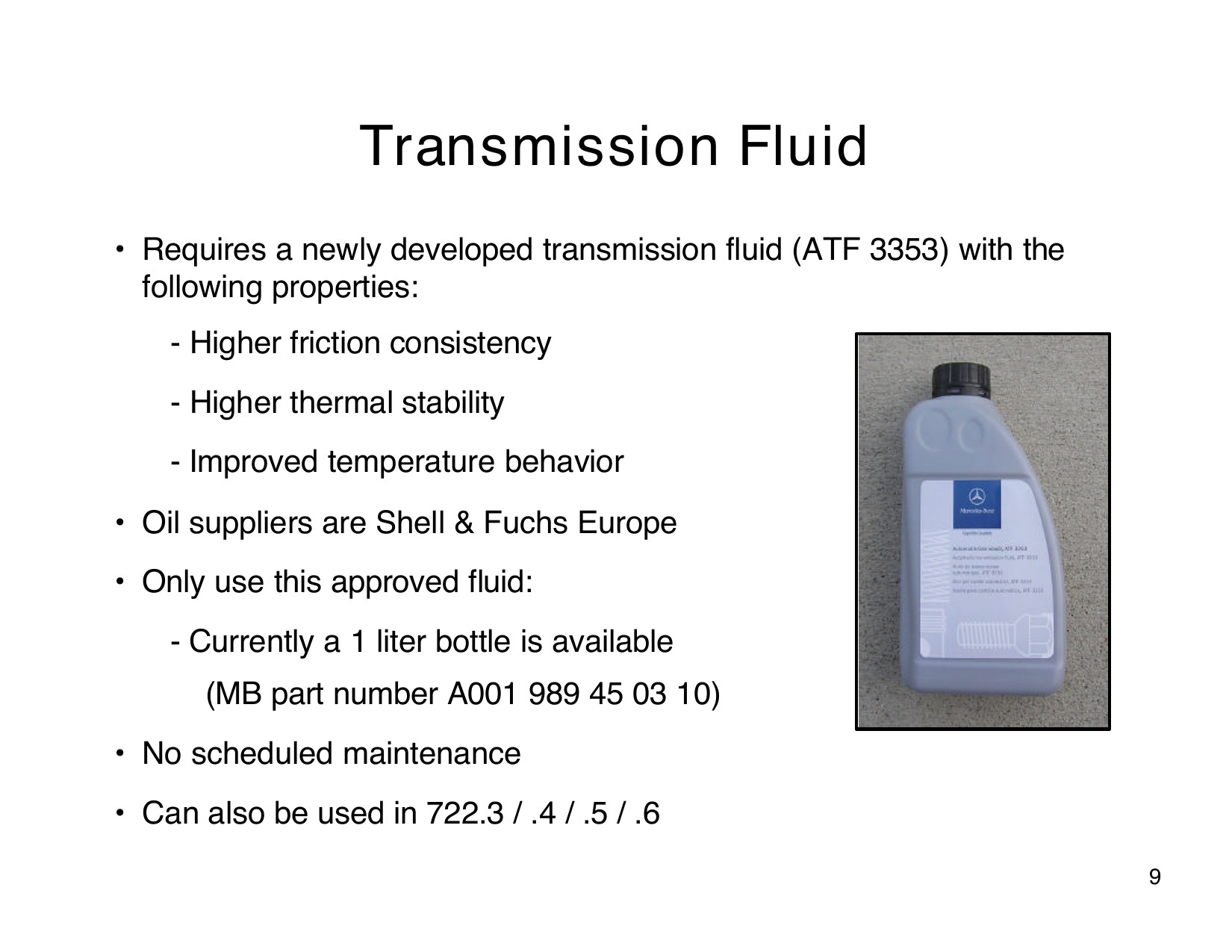

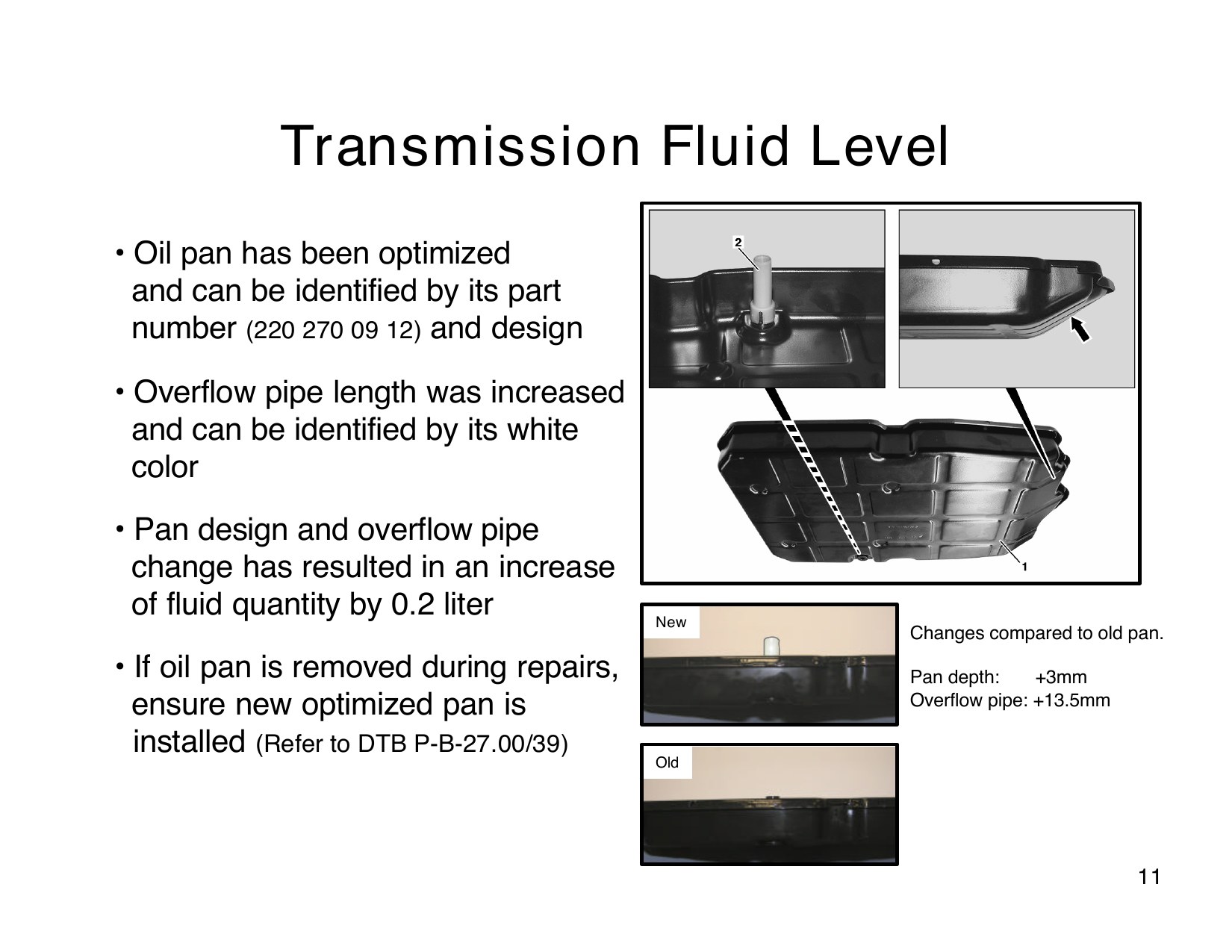

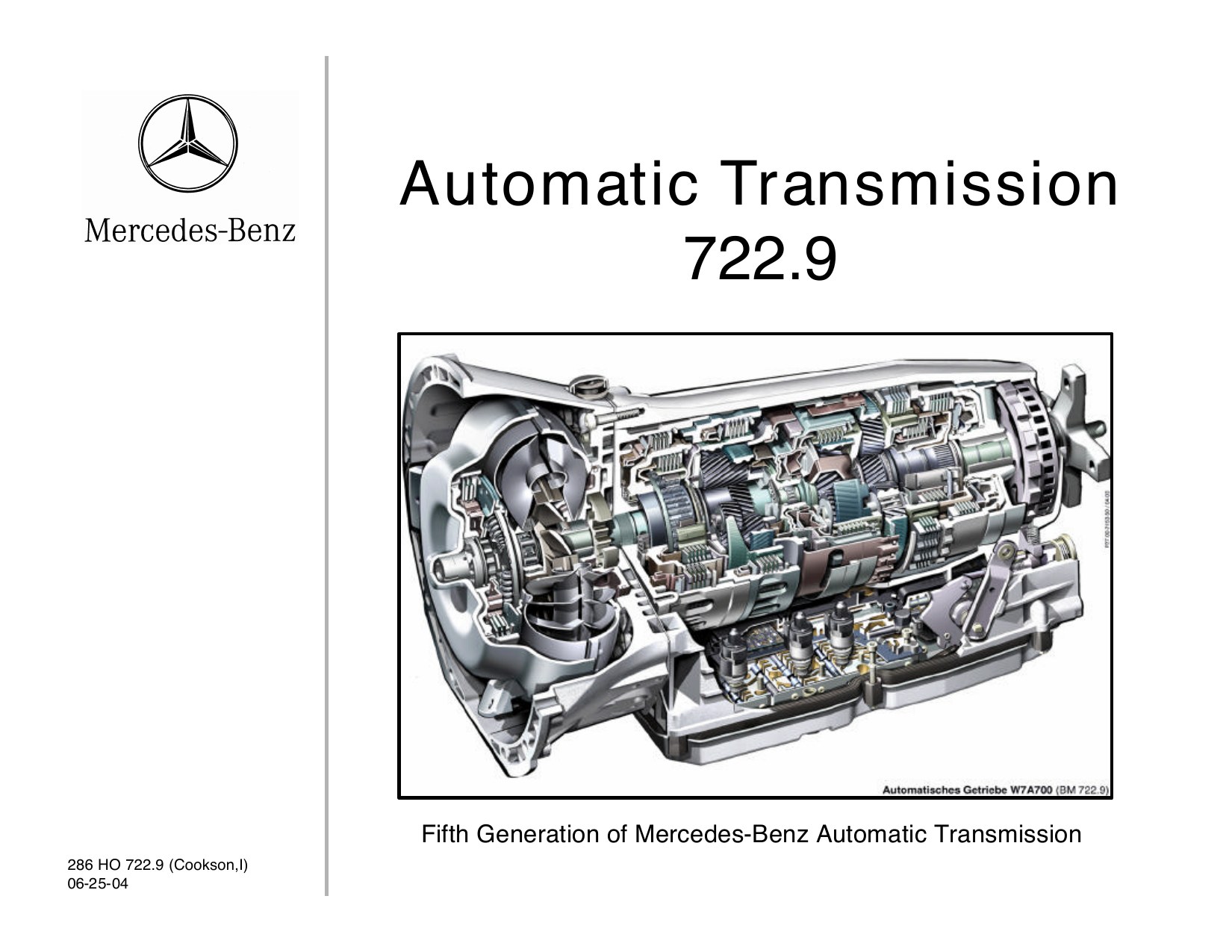

一、总成结构与技术特点

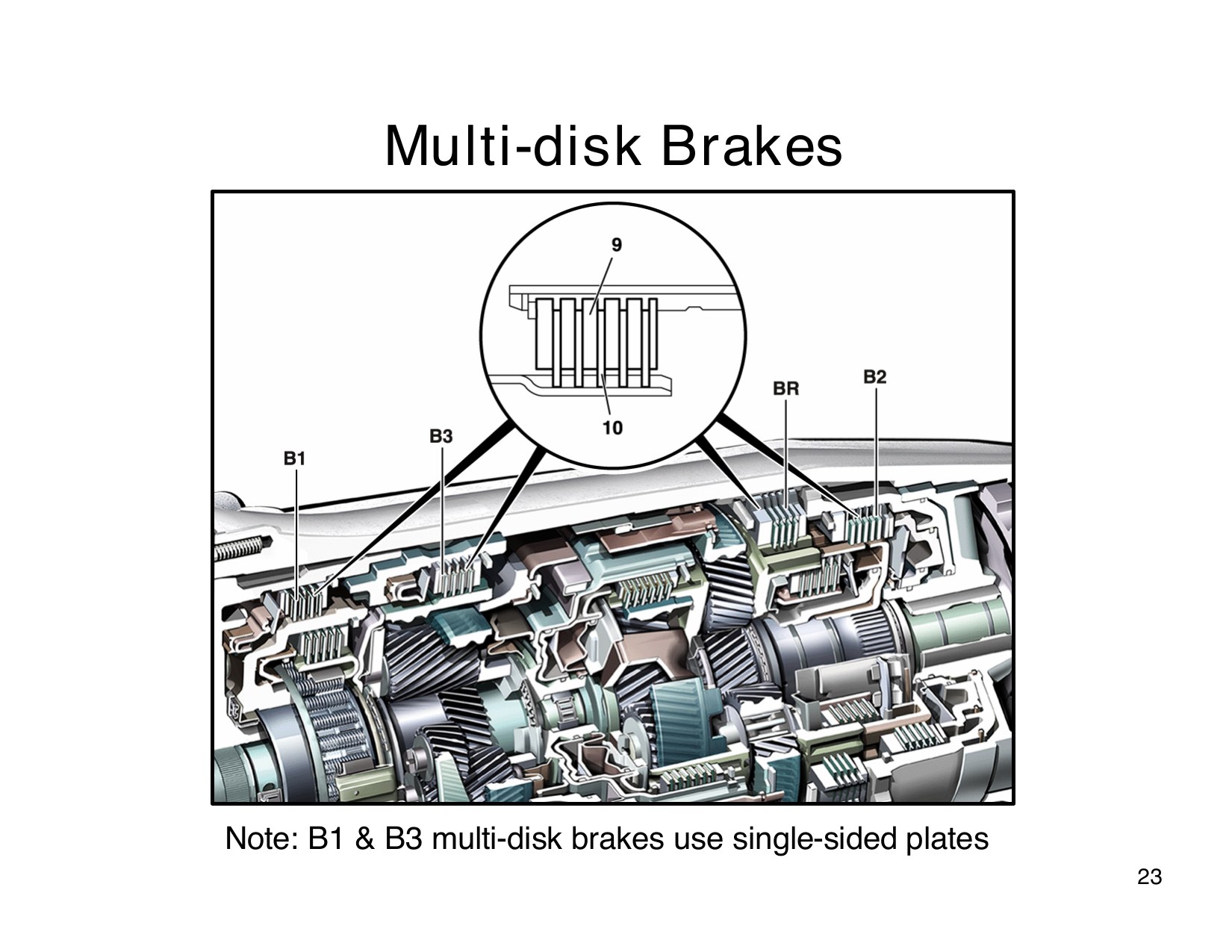

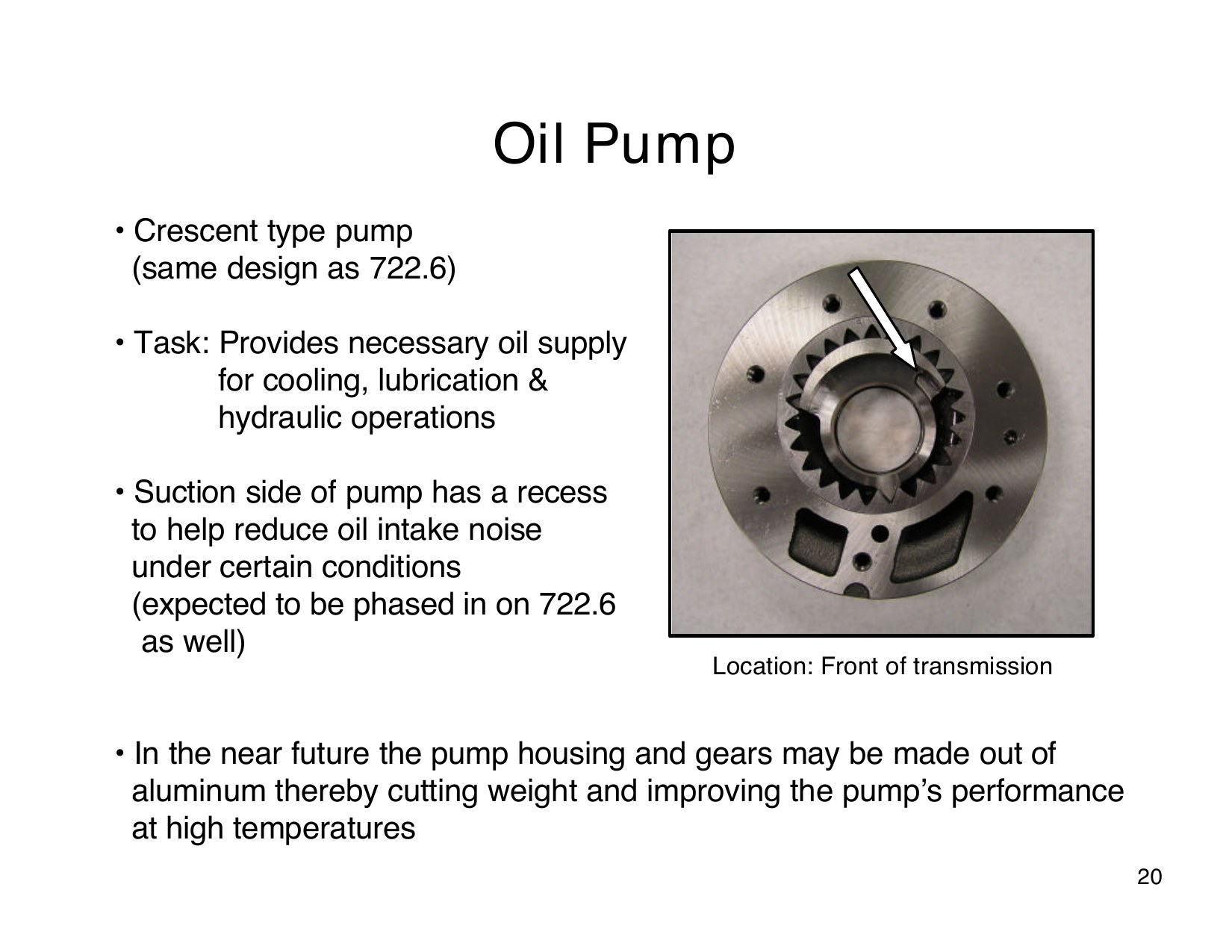

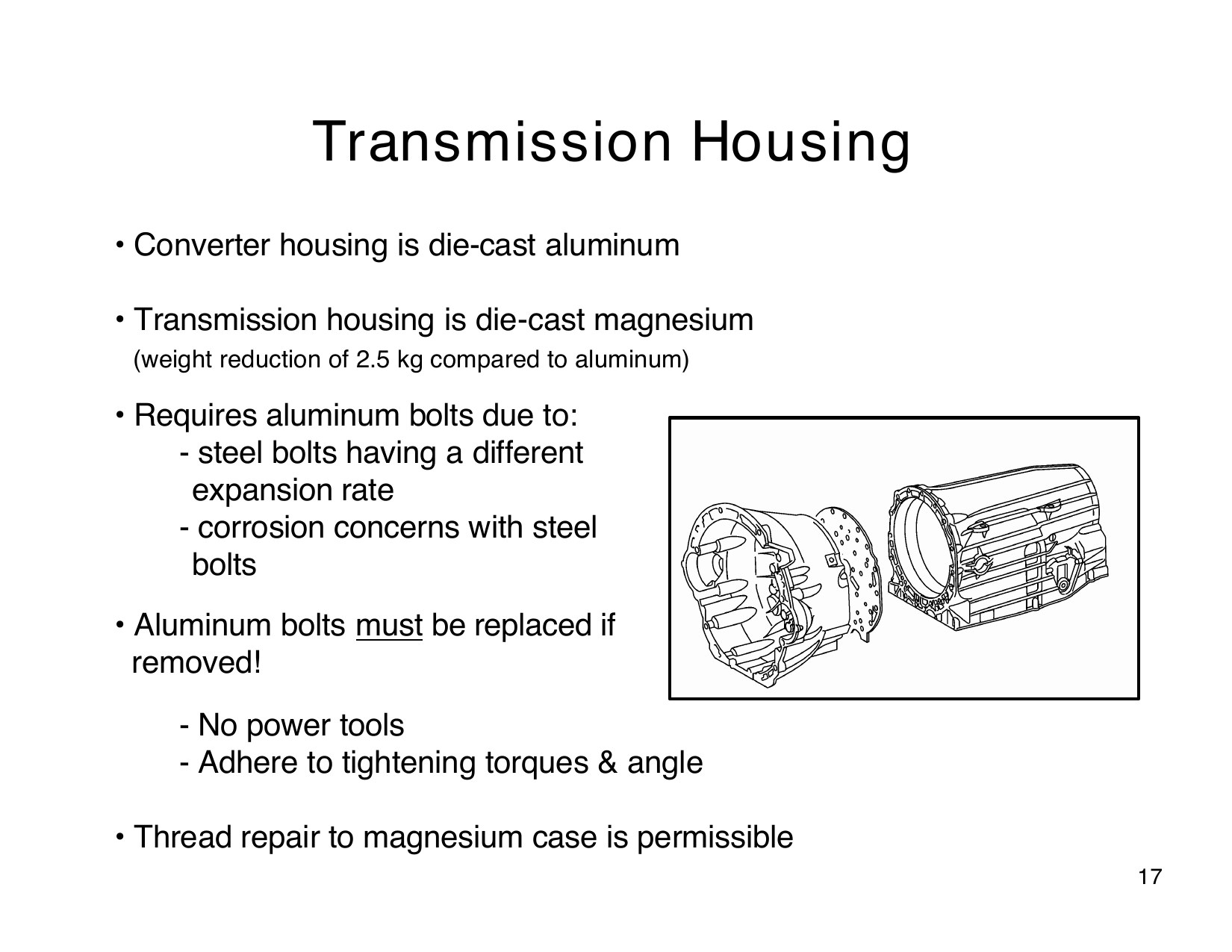

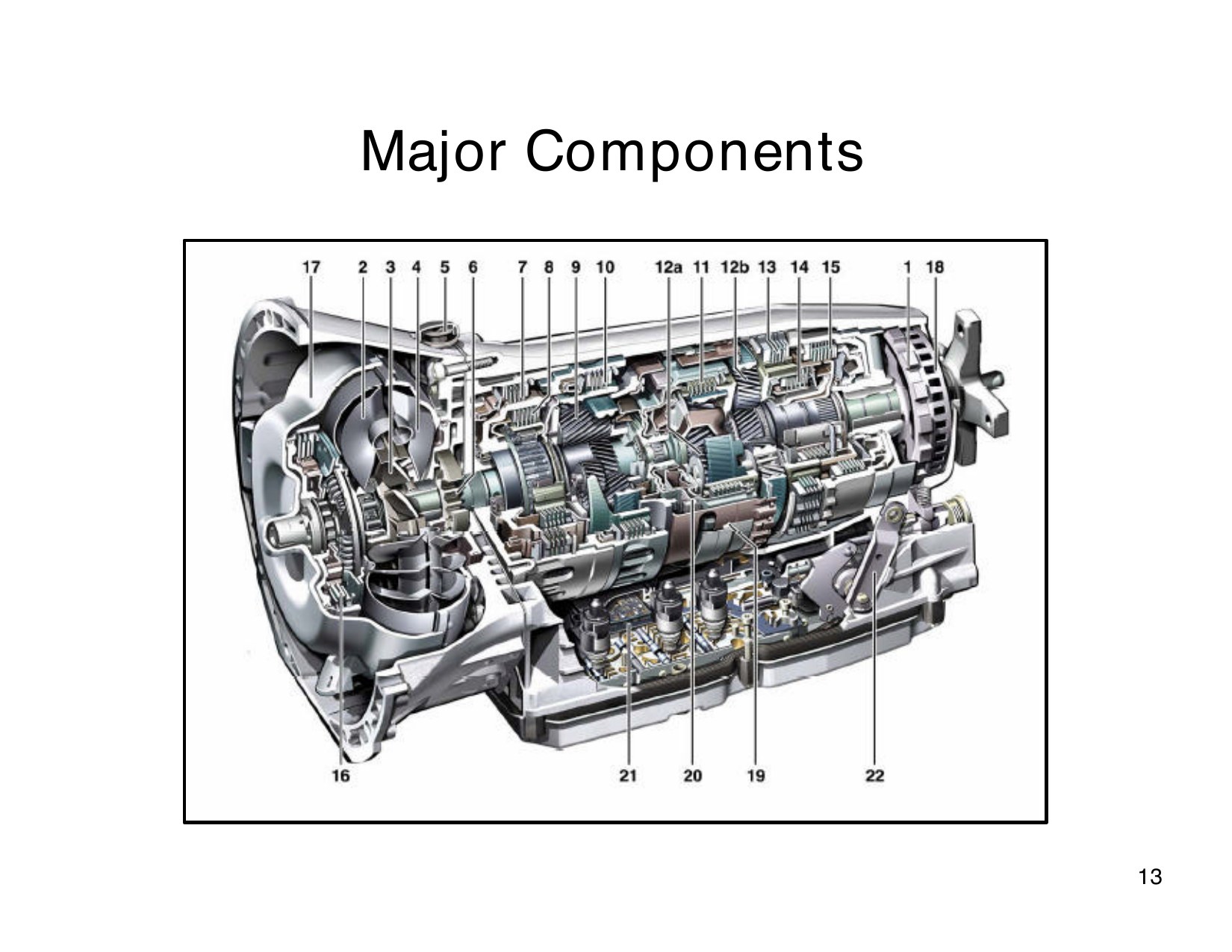

资料从总成布置、变矩器、油泵和行星齿轮结构说明722.9的动力输入、润滑及机械组成。不同型号的传动比和允许转矩应按车辆数据确认。

总成结构与技术特点（原资料图1）
总成结构与技术特点（原资料图2）
总成结构与技术特点（原资料图3）

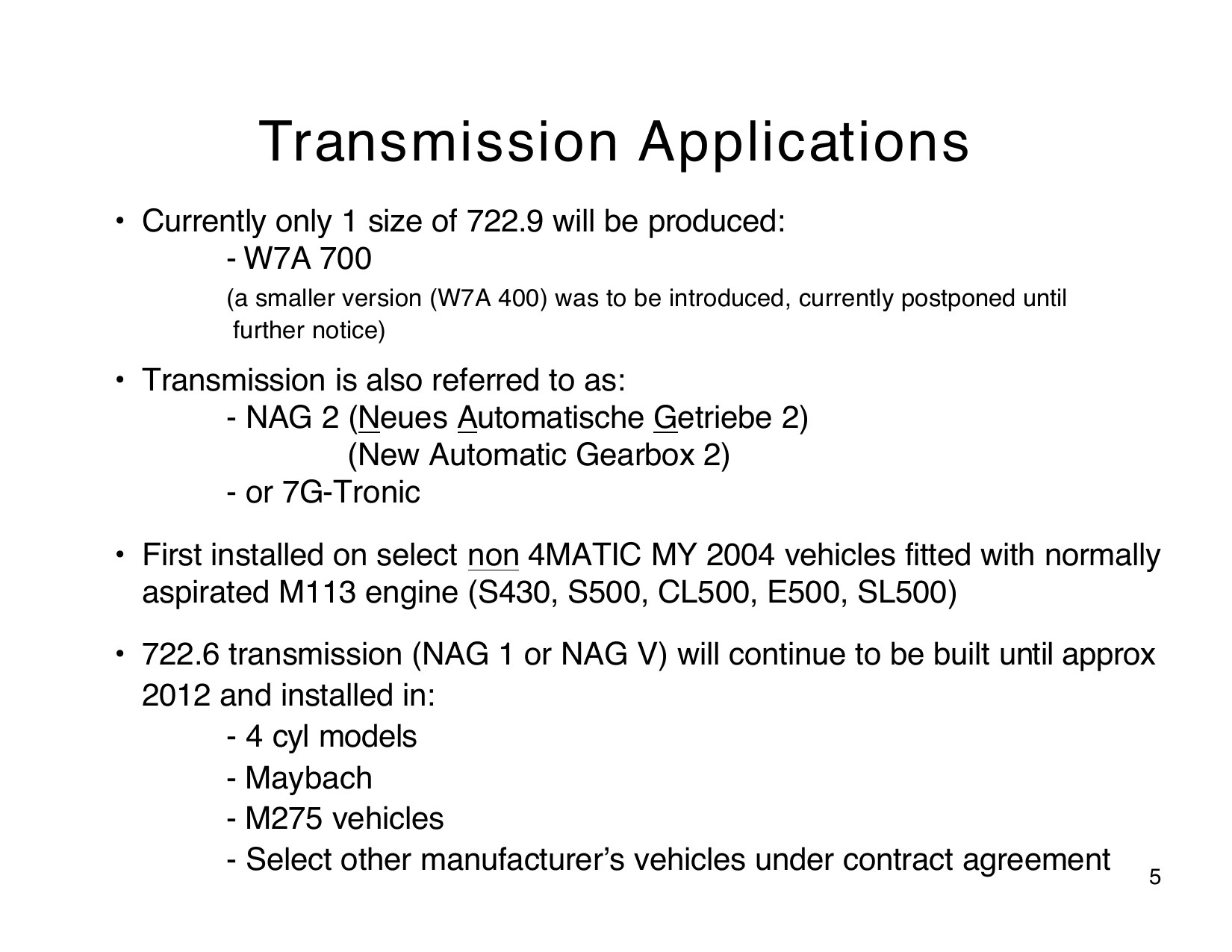

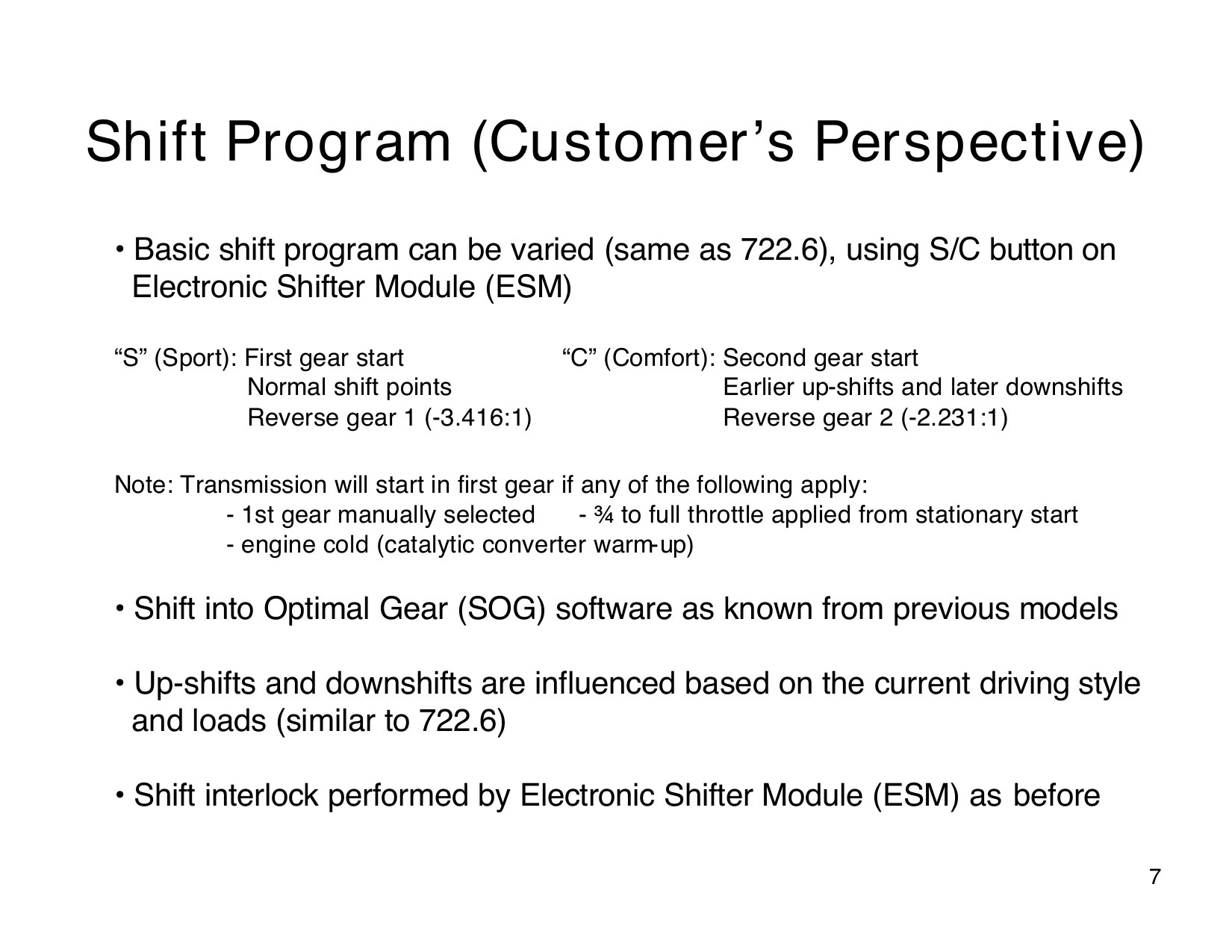

总成结构与技术特点（原资料图4）

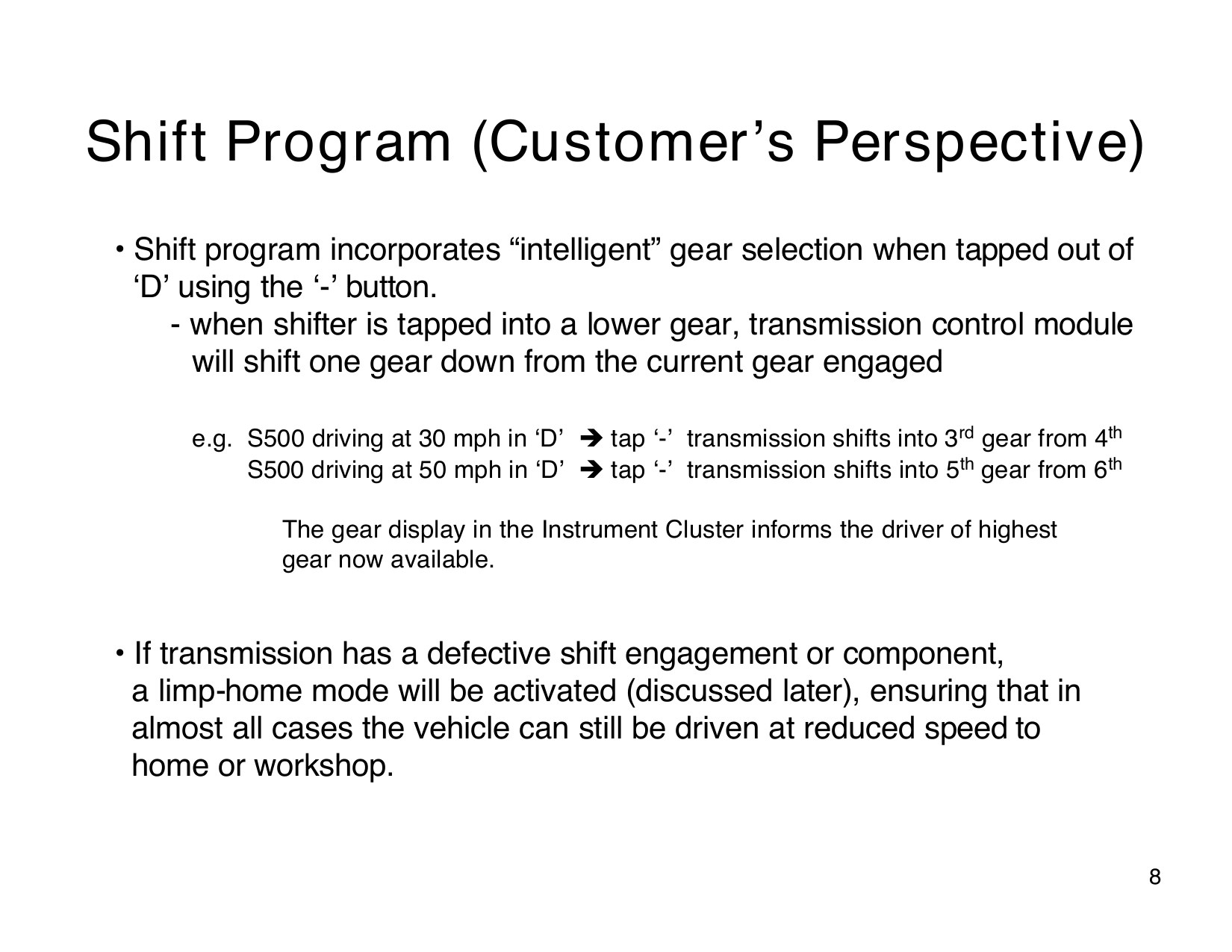

总成结构与技术特点（原资料图5）
总成结构与技术特点（原资料图6）
总成结构与技术特点（原资料图7）
总成结构与技术特点（原资料图8）

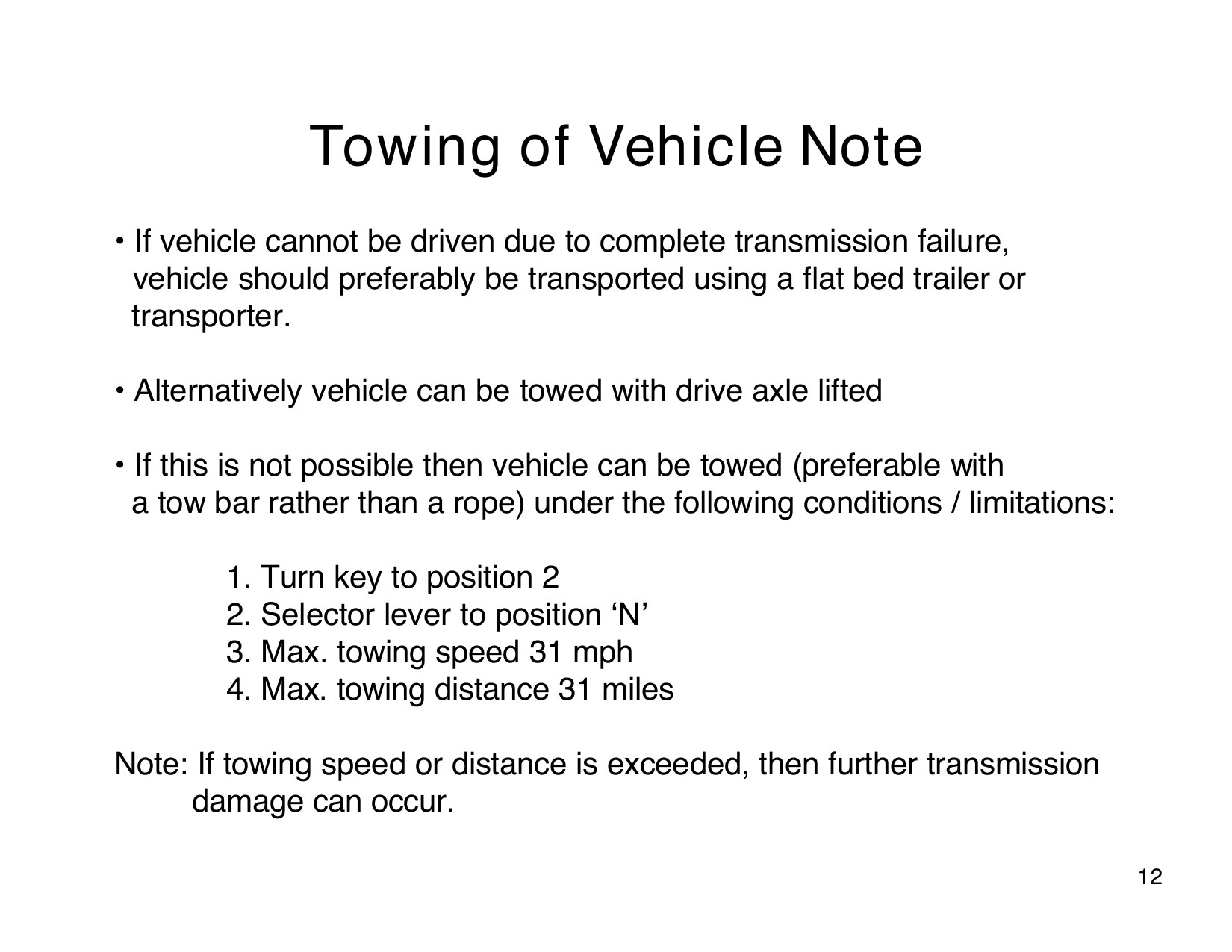

总成结构与技术特点（原资料图9）
总成结构与技术特点（原资料图10）
总成结构与技术特点（原资料图11）
总成结构与技术特点（原资料图12）
总成结构与技术特点（原资料图13）
总成结构与技术特点（原资料图14）

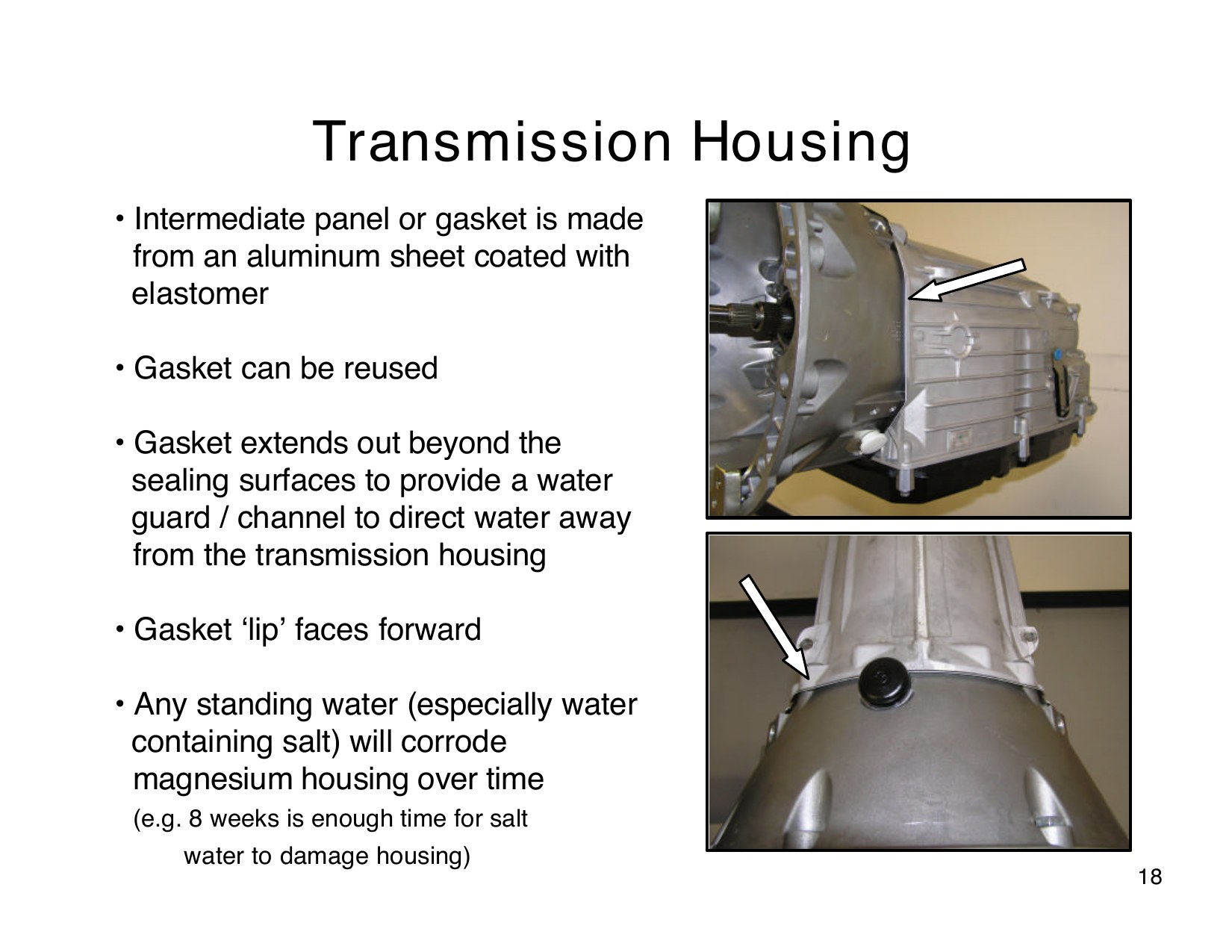

总成结构与技术特点（原资料图15）
总成结构与技术特点（原资料图16）
总成结构与技术特点（原资料图17）

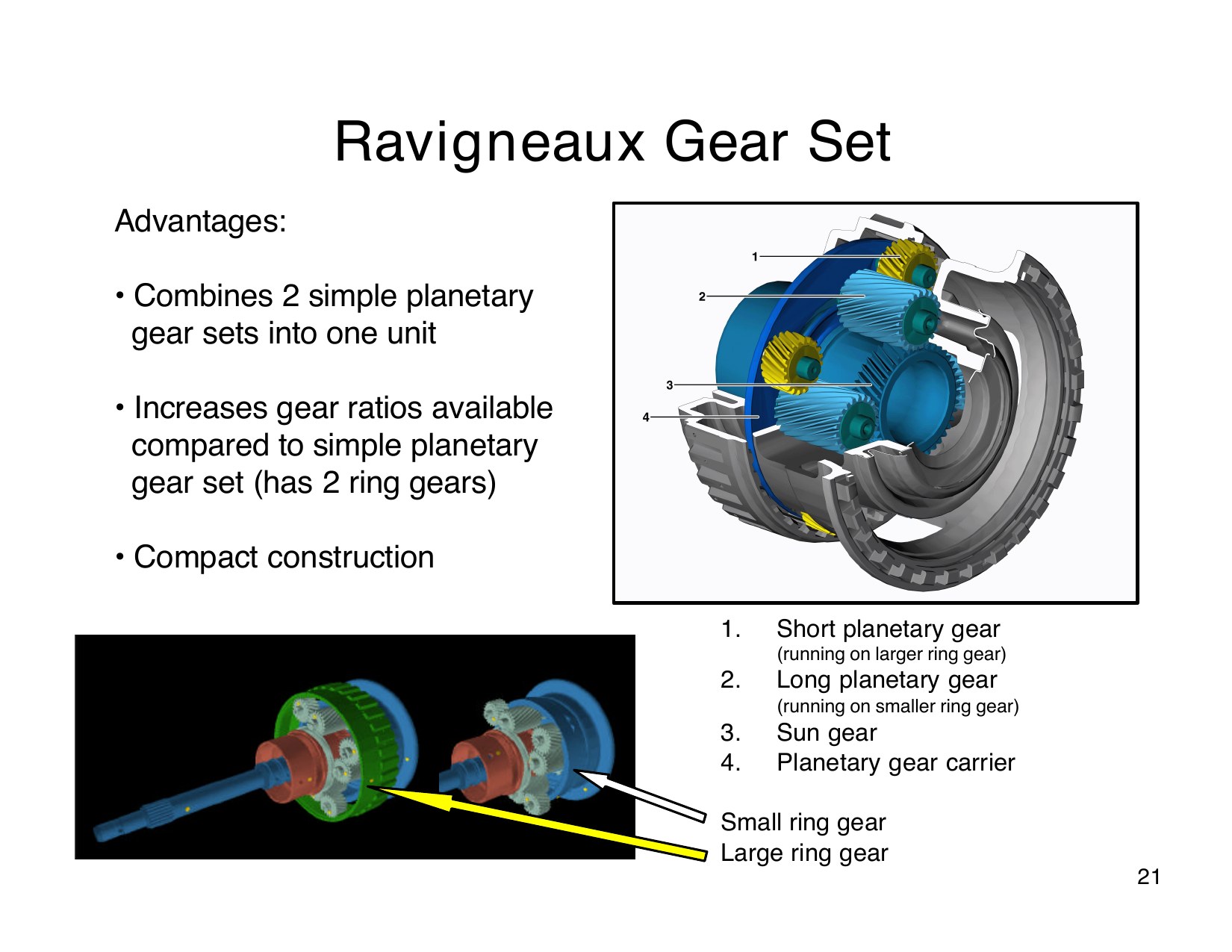

总成结构与技术特点（原资料图18）

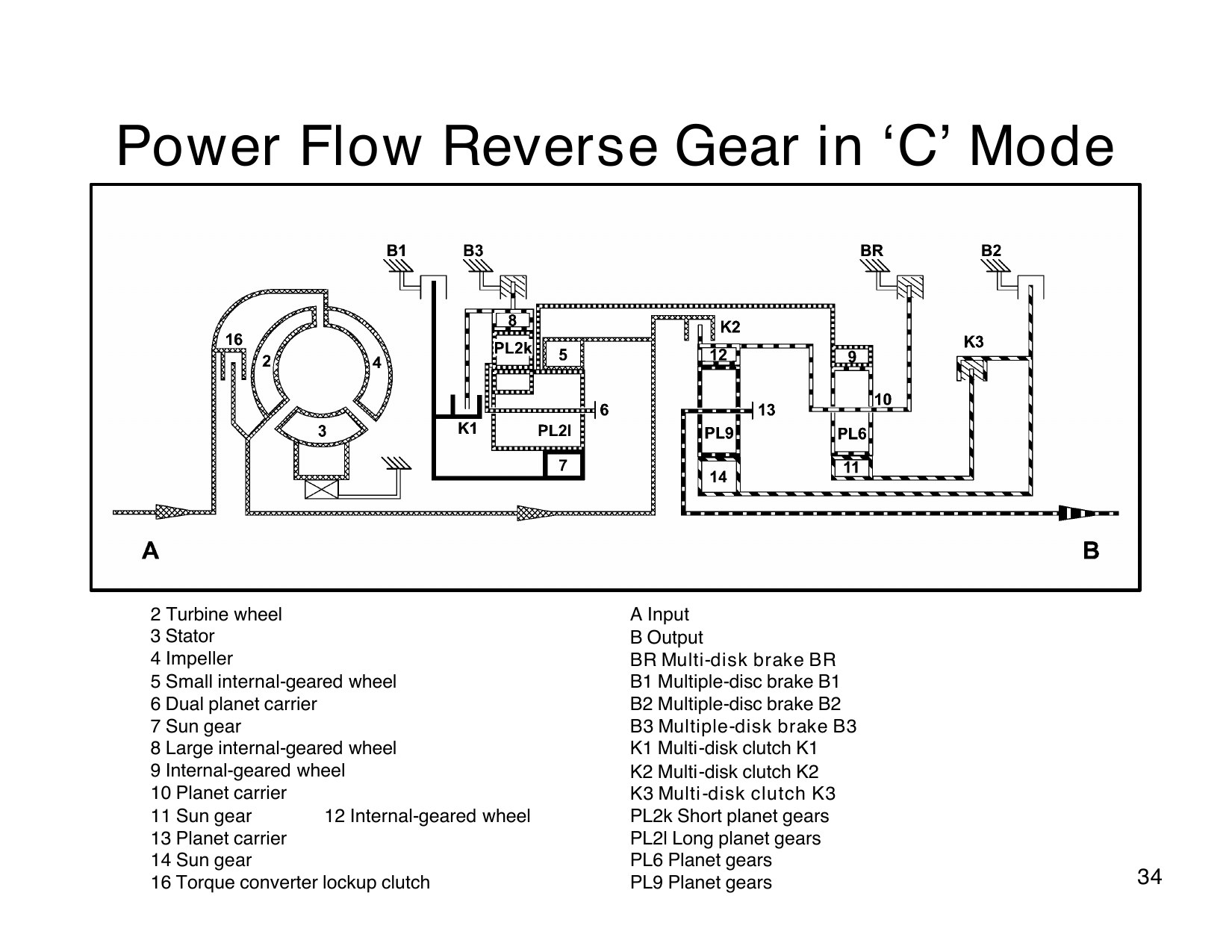

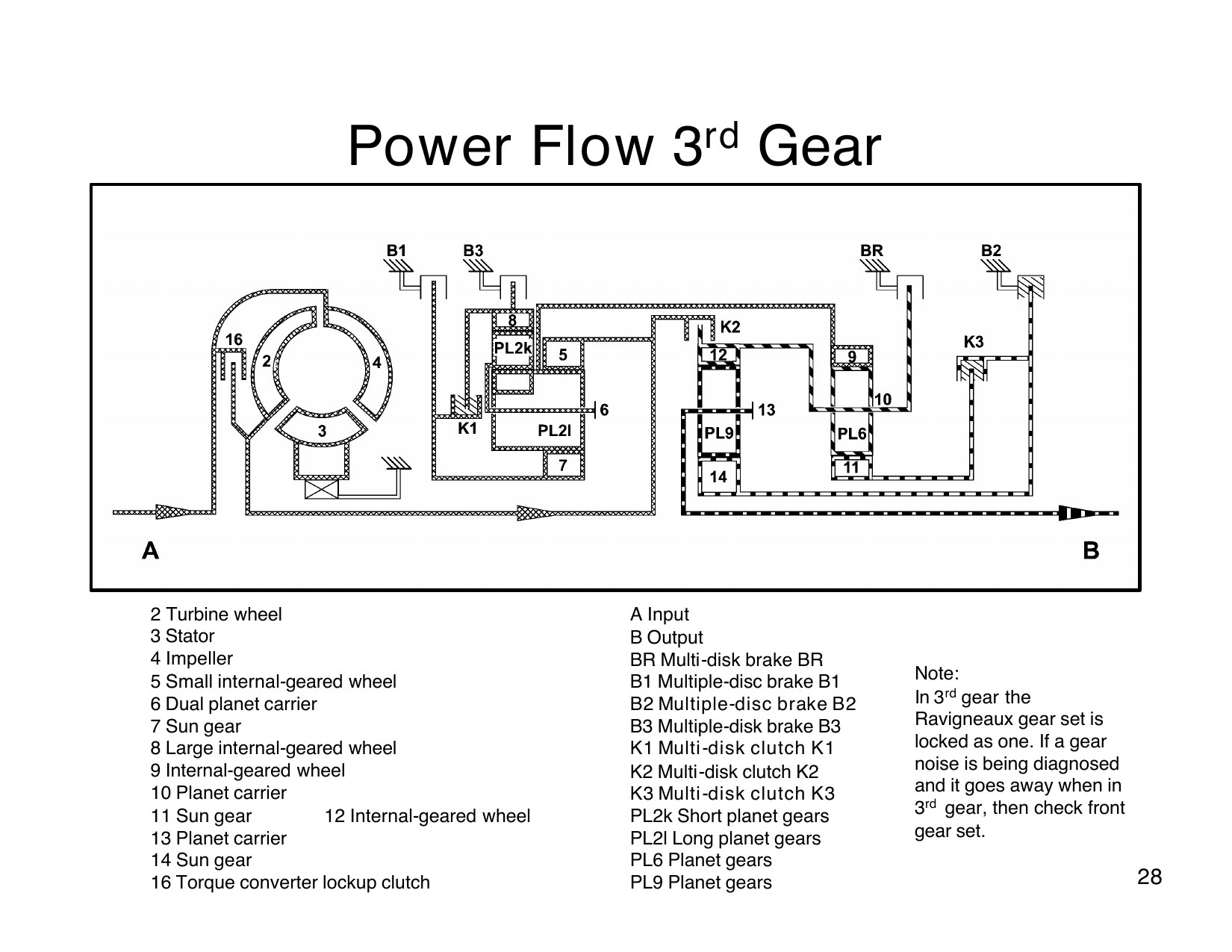

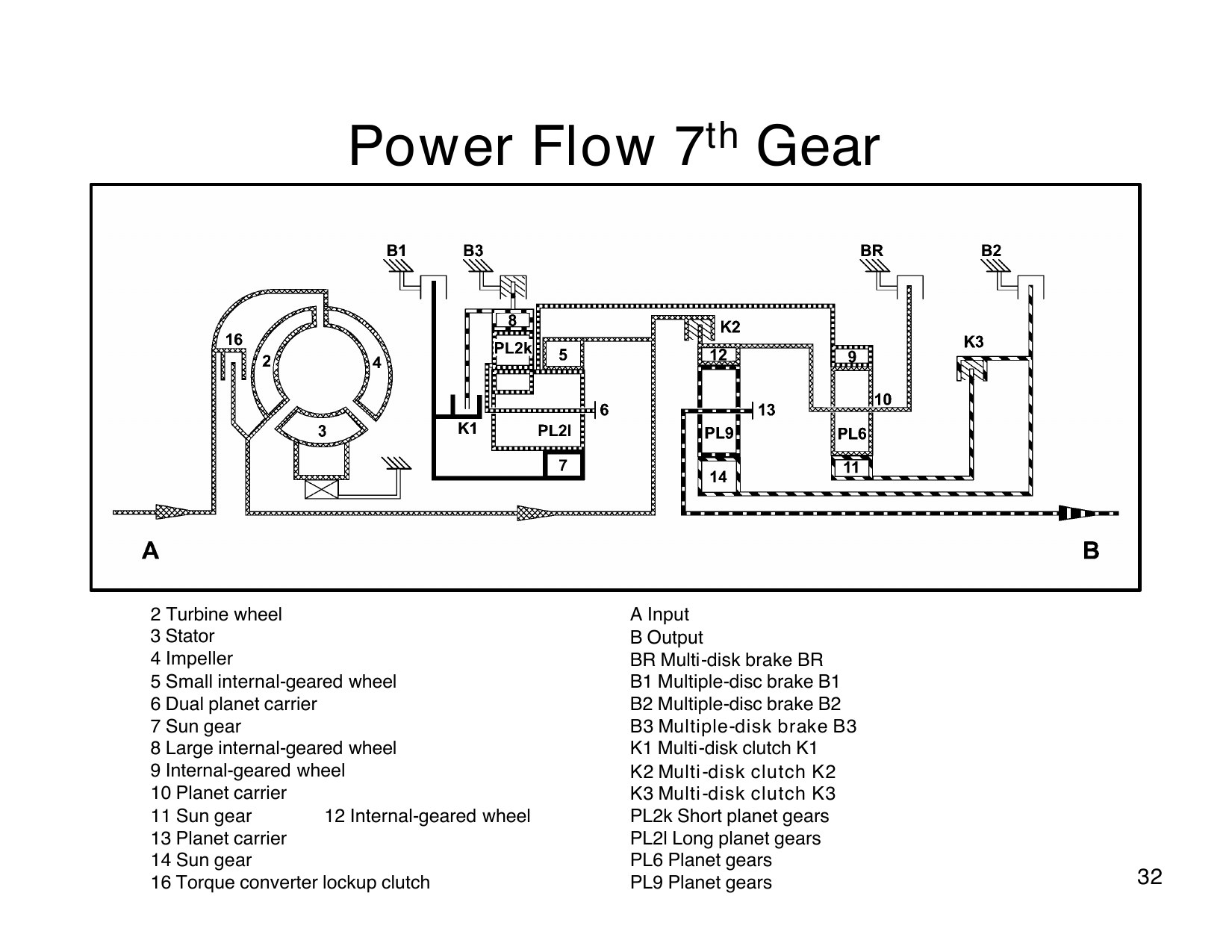

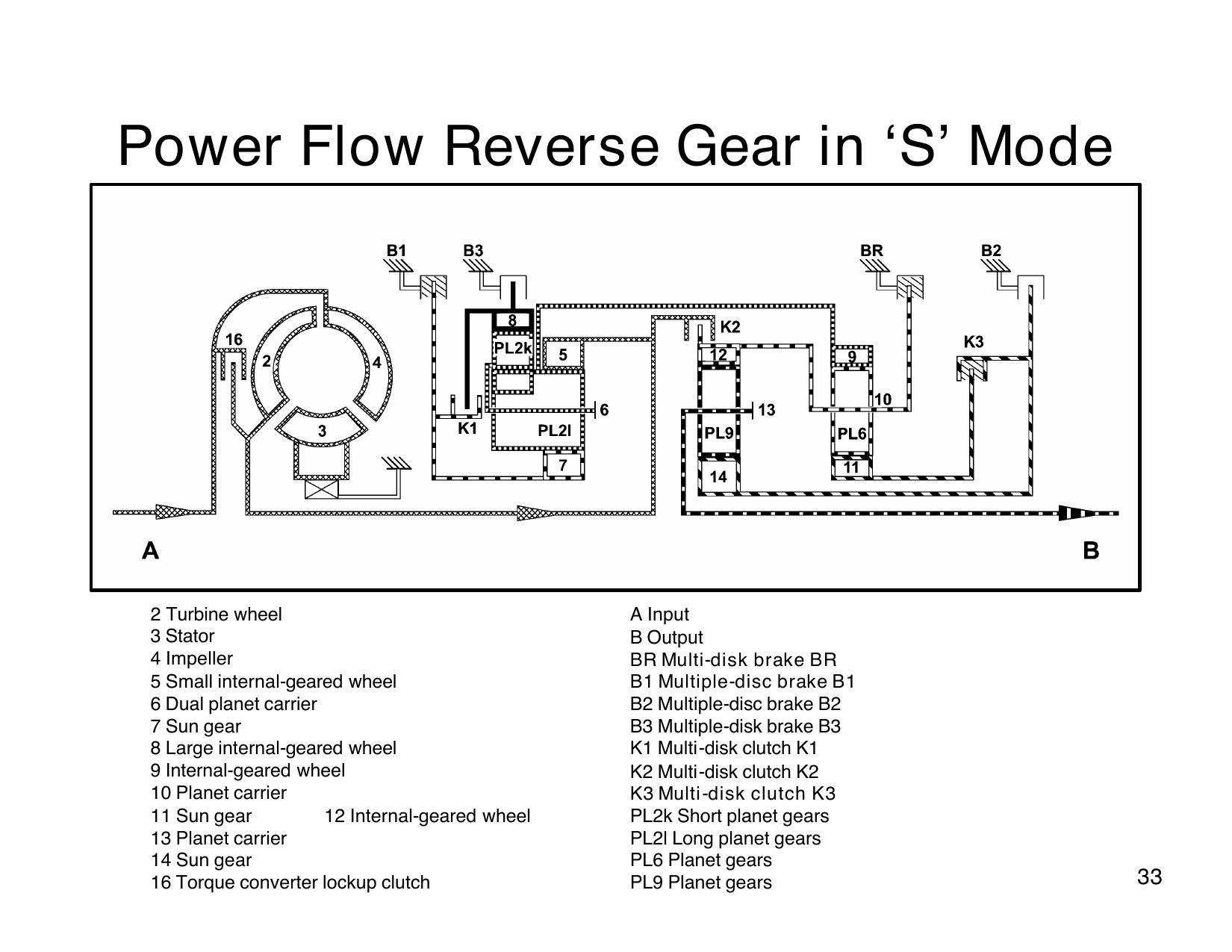

二、七个前进挡与倒挡动力流

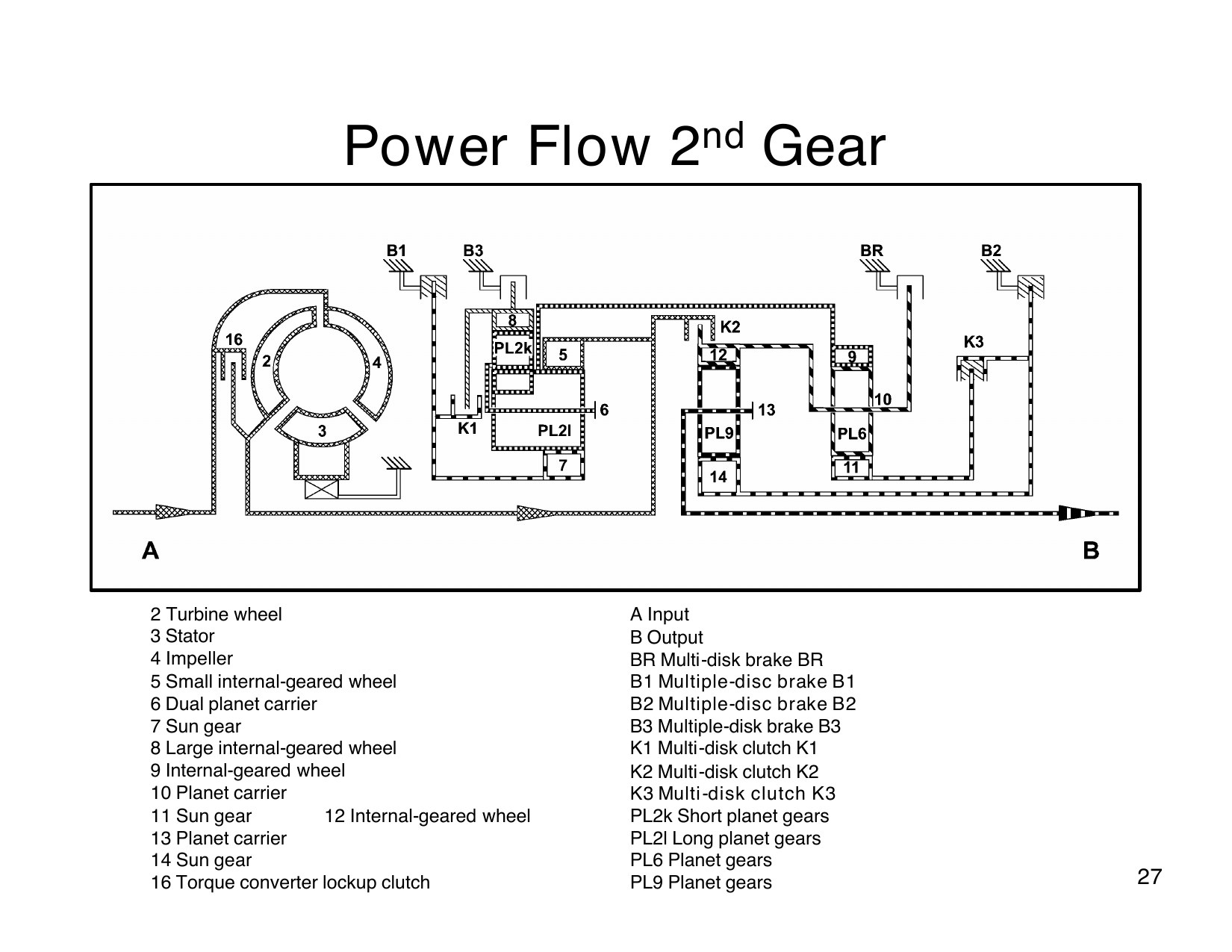

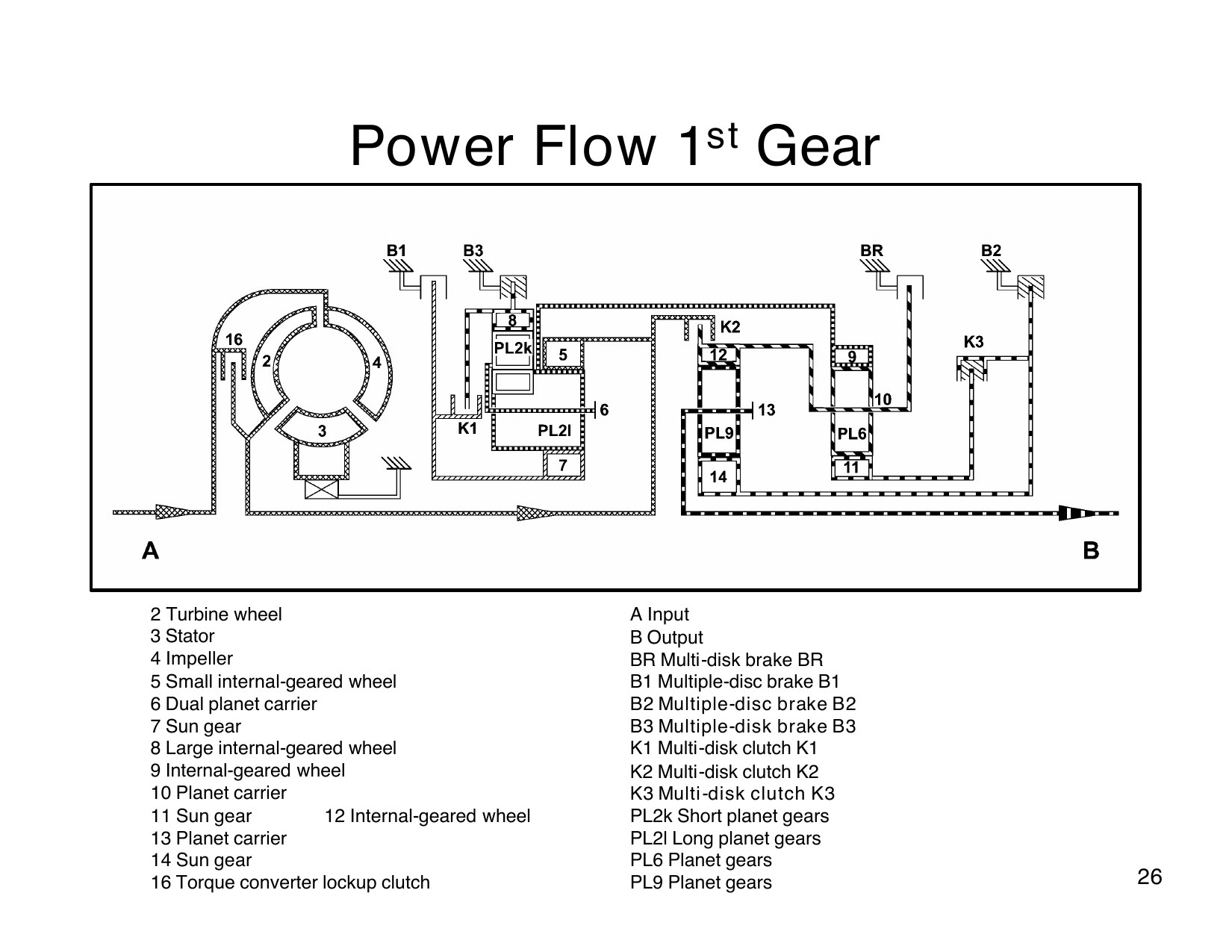

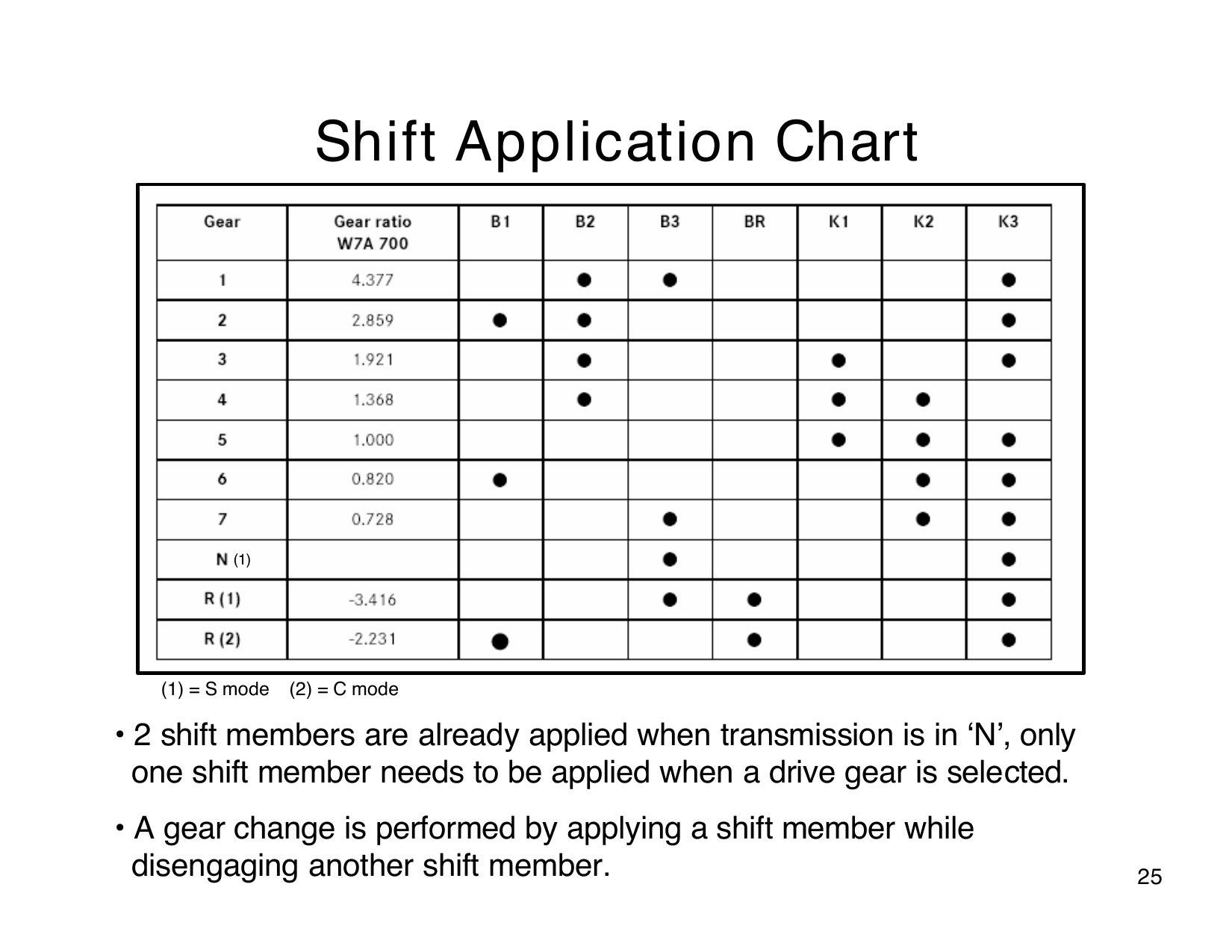

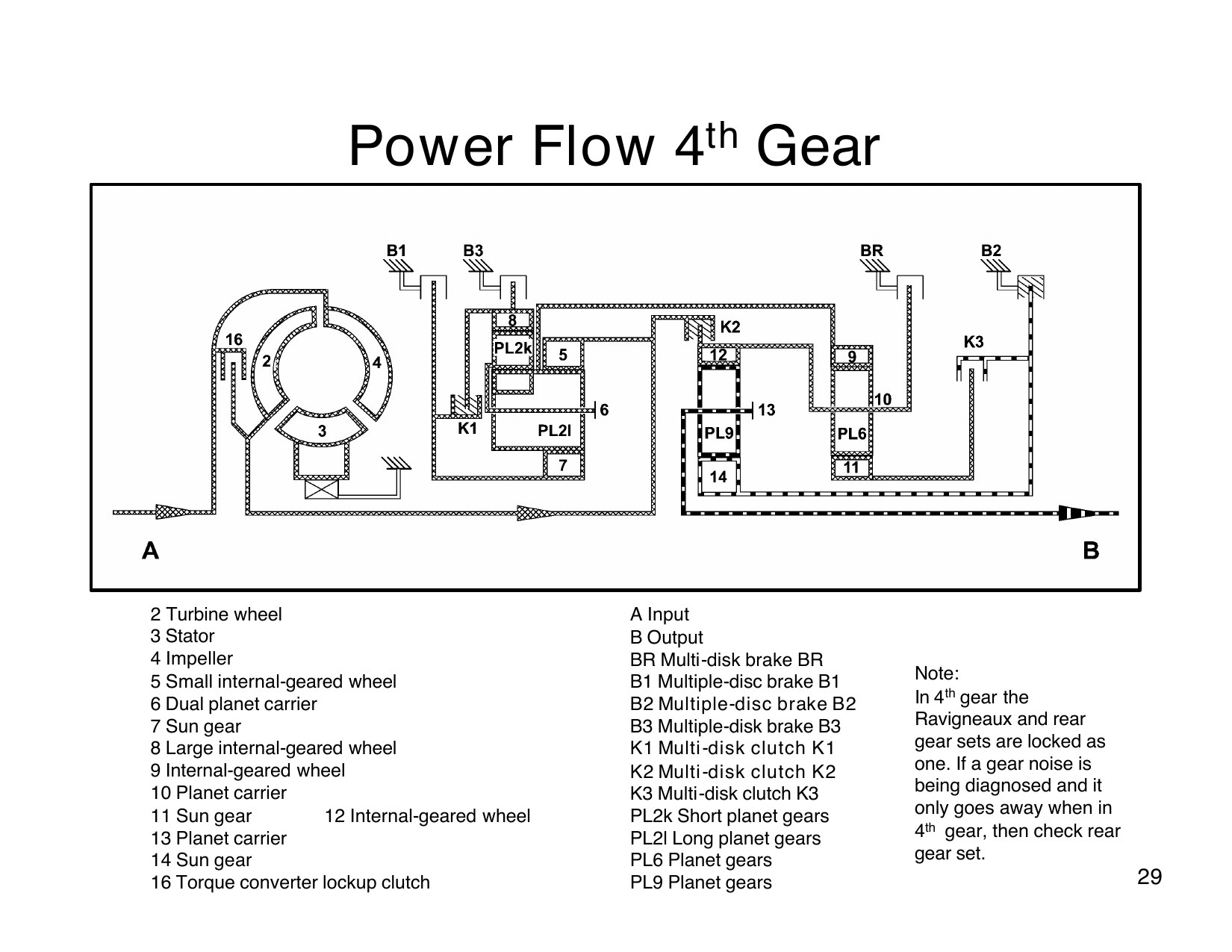

动力流页面逐挡显示离合器和制动器的接合状态。对照挡位表，可以将某一挡位的故障与具体换挡元件关联。

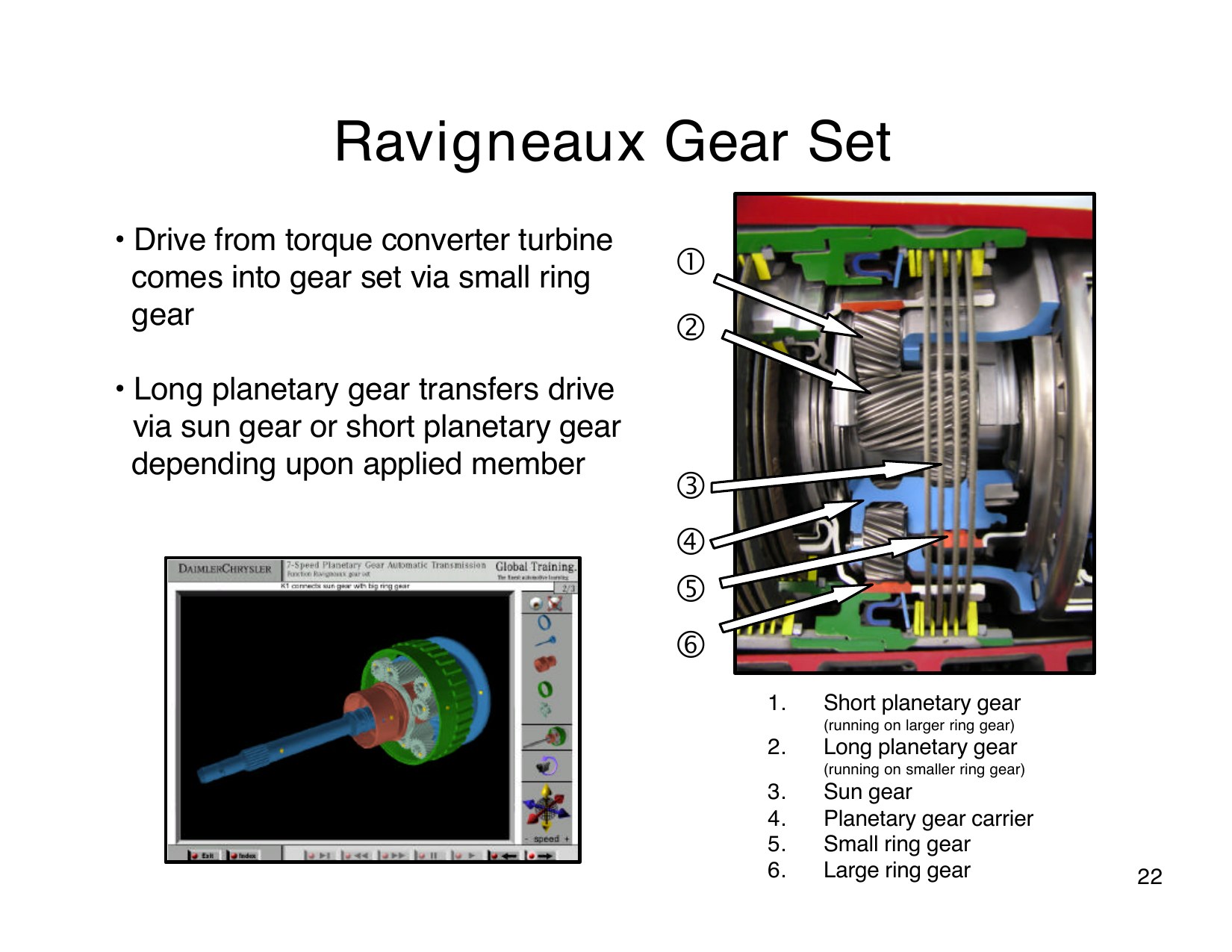

七个前进挡与倒挡动力流（原资料图19）
七个前进挡与倒挡动力流（原资料图20）
七个前进挡与倒挡动力流（原资料图21）
七个前进挡与倒挡动力流（原资料图22）
七个前进挡与倒挡动力流（原资料图23）
七个前进挡与倒挡动力流（原资料图24）
七个前进挡与倒挡动力流（原资料图25）
七个前进挡与倒挡动力流（原资料图26）
七个前进挡与倒挡动力流（原资料图27）
七个前进挡与倒挡动力流（原资料图28）
七个前进挡与倒挡动力流（原资料图29）

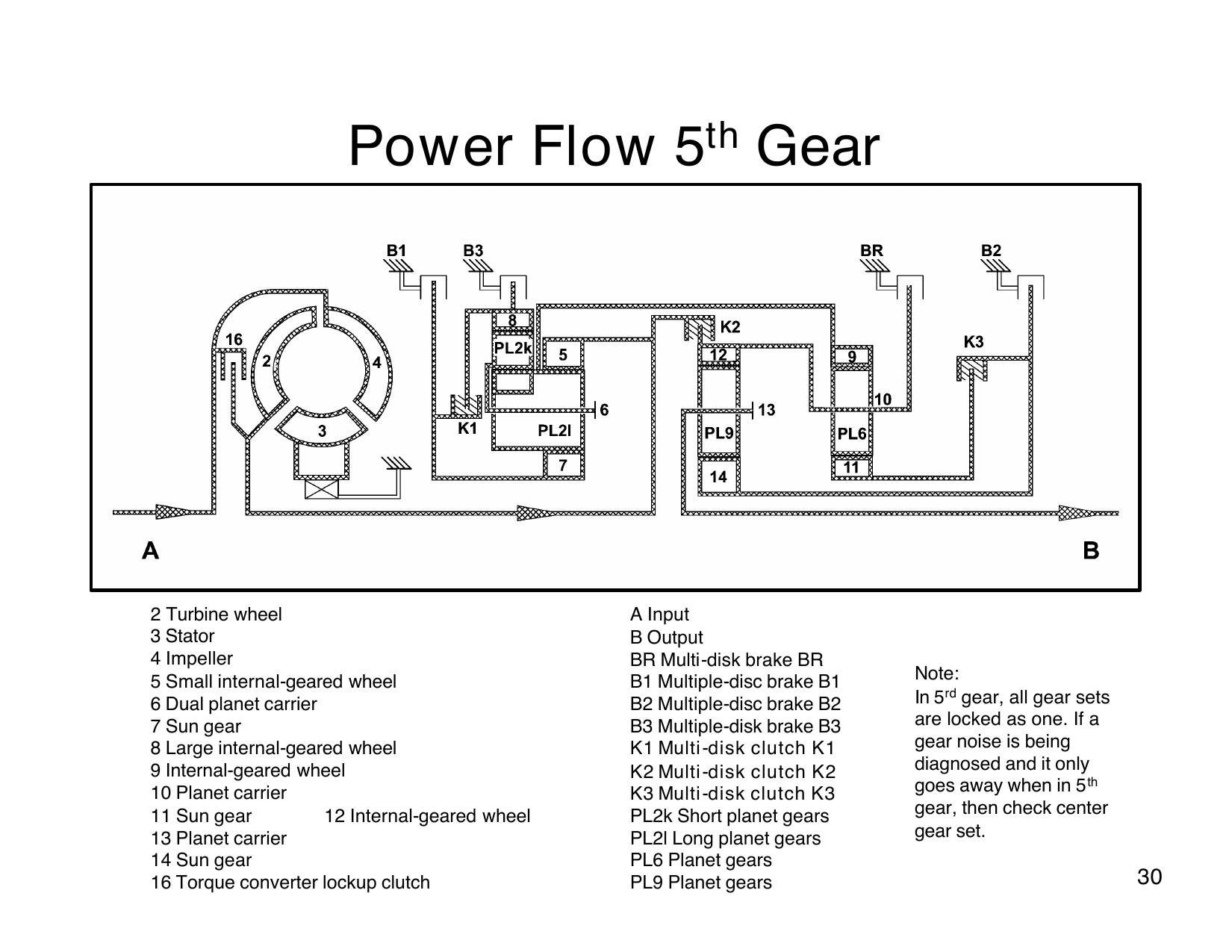

七个前进挡与倒挡动力流（原资料图30）
七个前进挡与倒挡动力流（原资料图31）
七个前进挡与倒挡动力流（原资料图32）

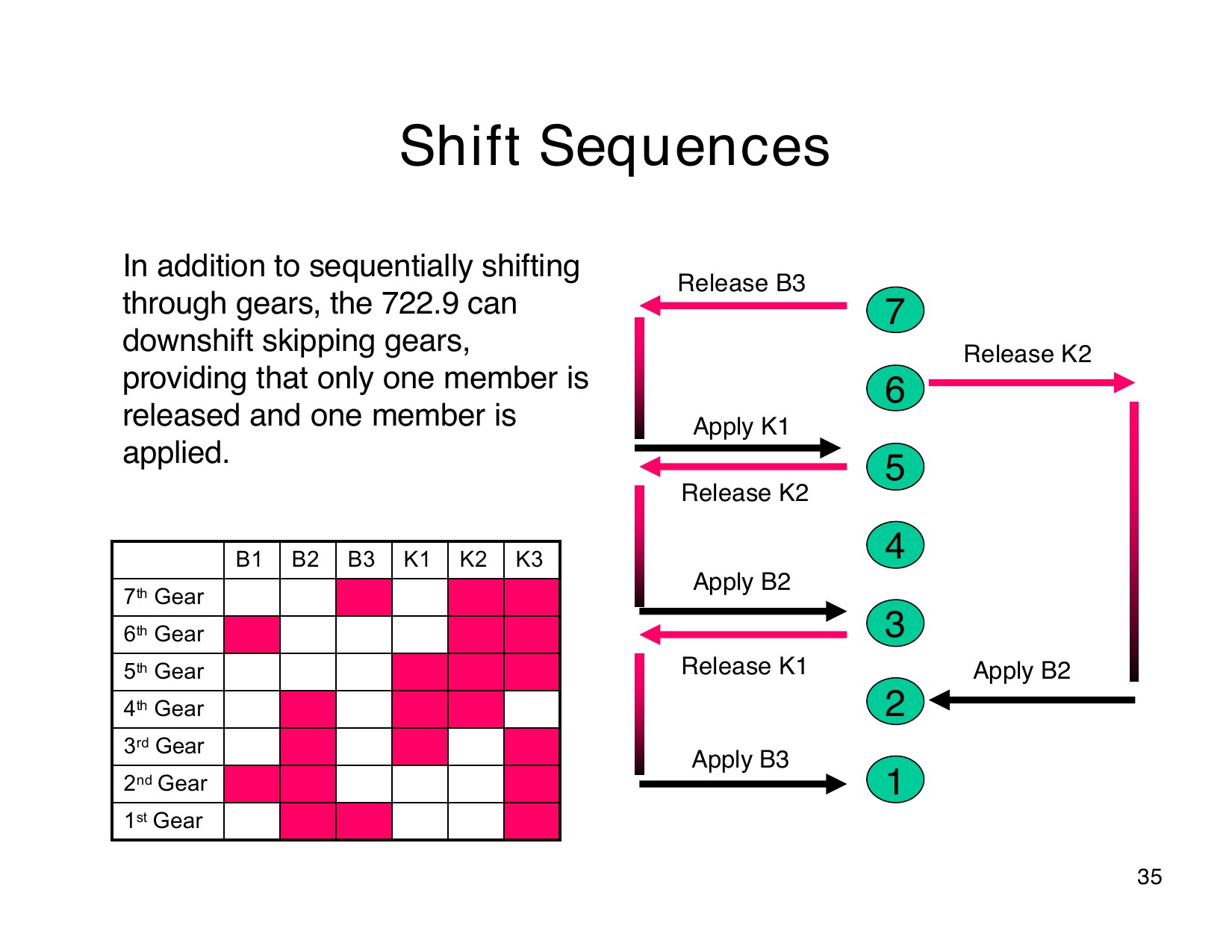

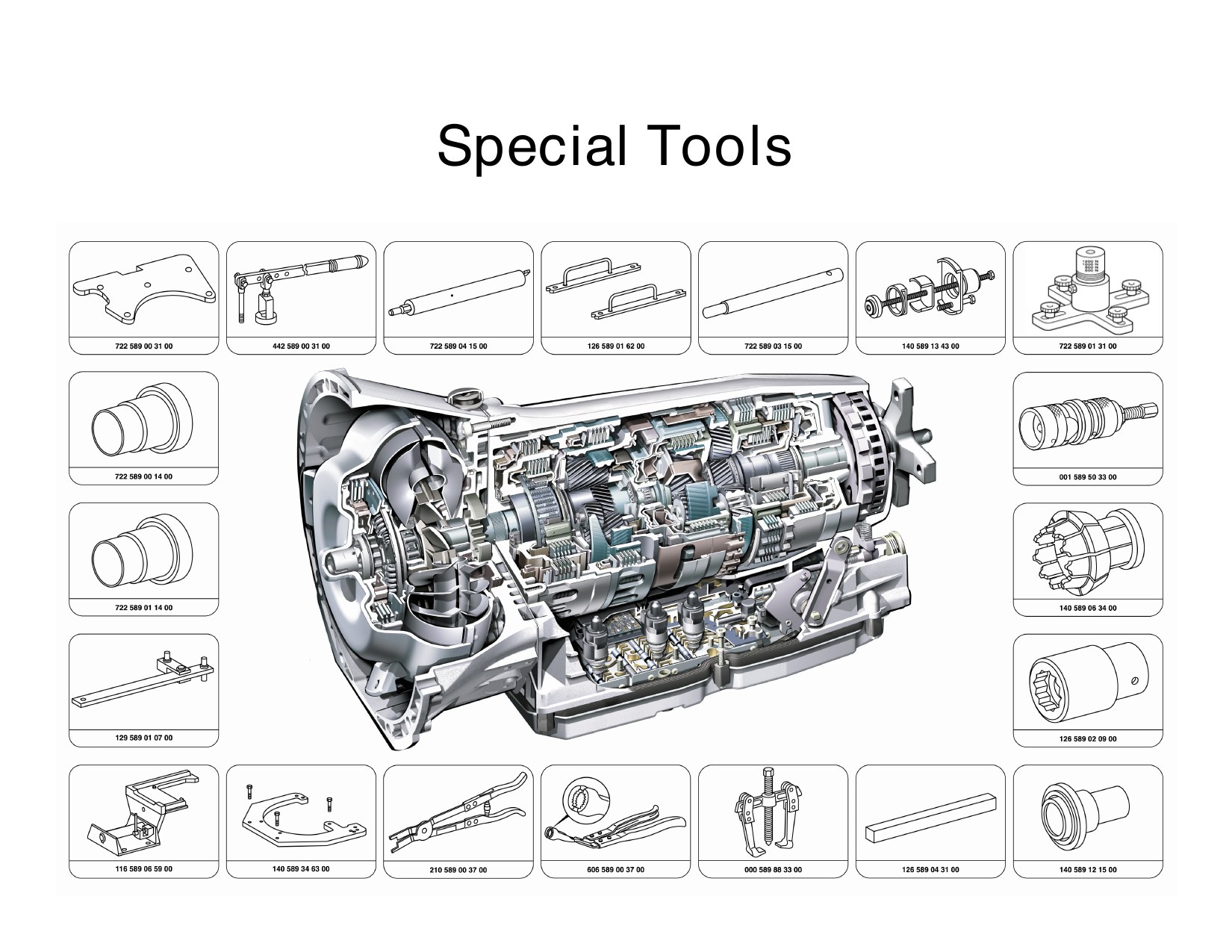

七个前进挡与倒挡动力流（原资料图33）
七个前进挡与倒挡动力流（原资料图34）

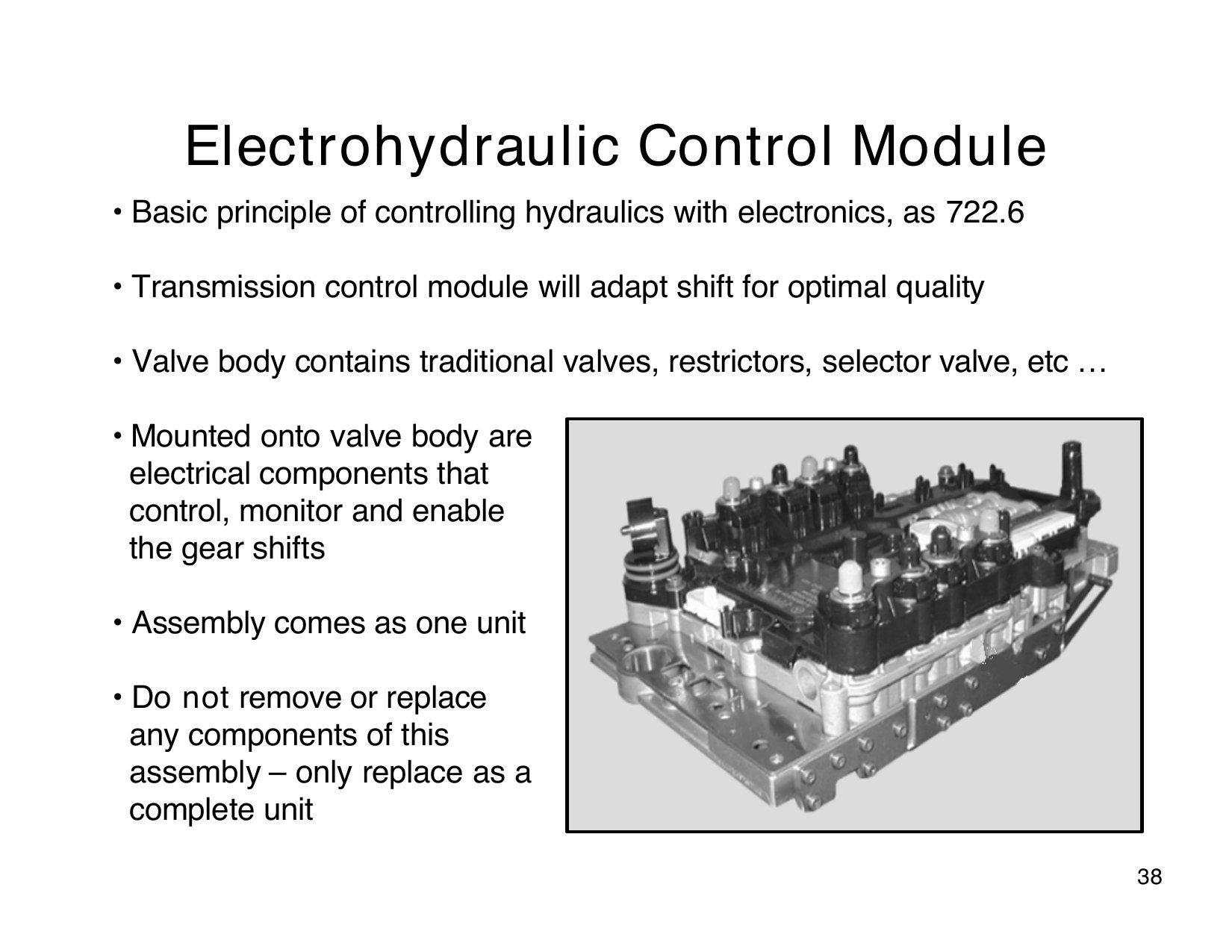

七个前进挡与倒挡动力流（原资料图35）

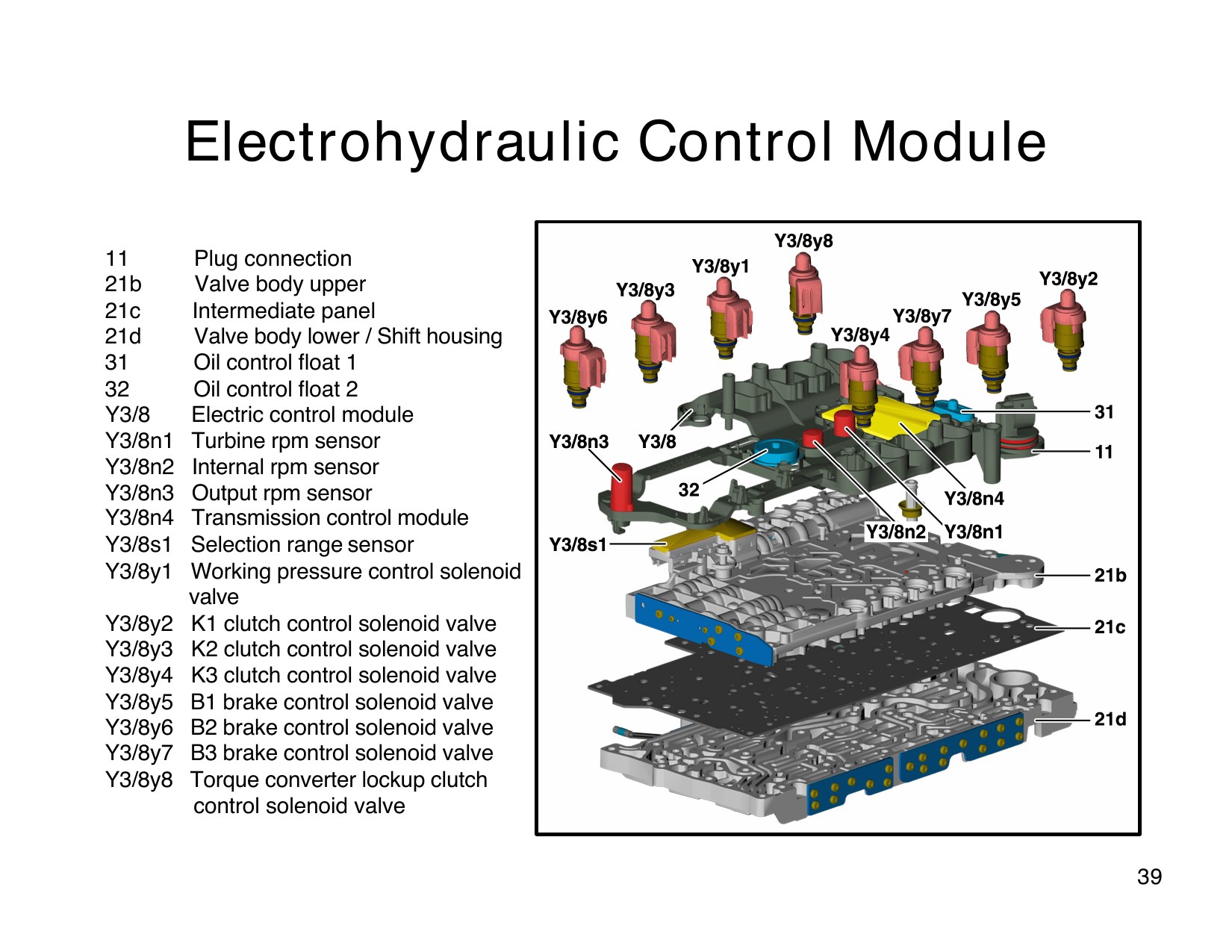

七个前进挡与倒挡动力流（原资料图36）

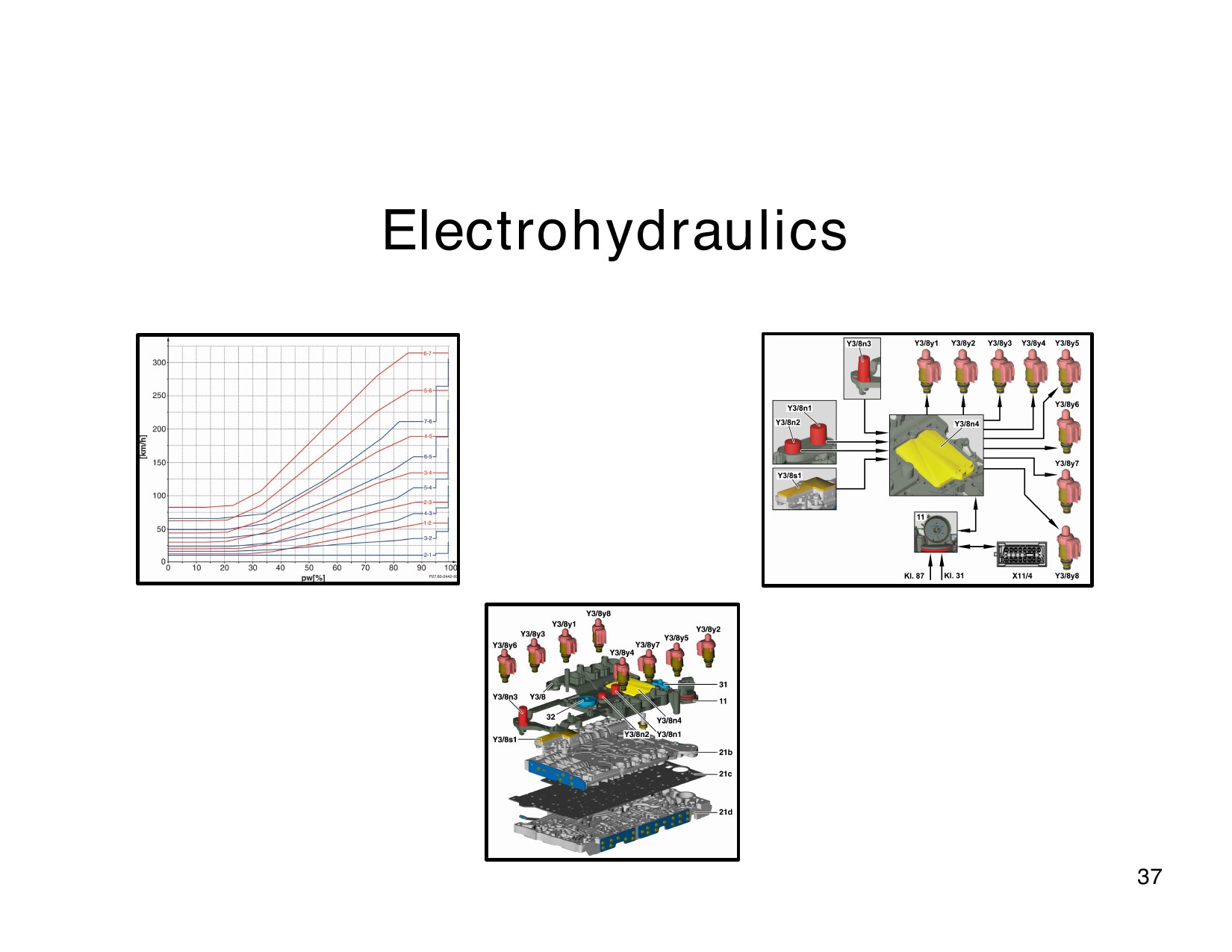

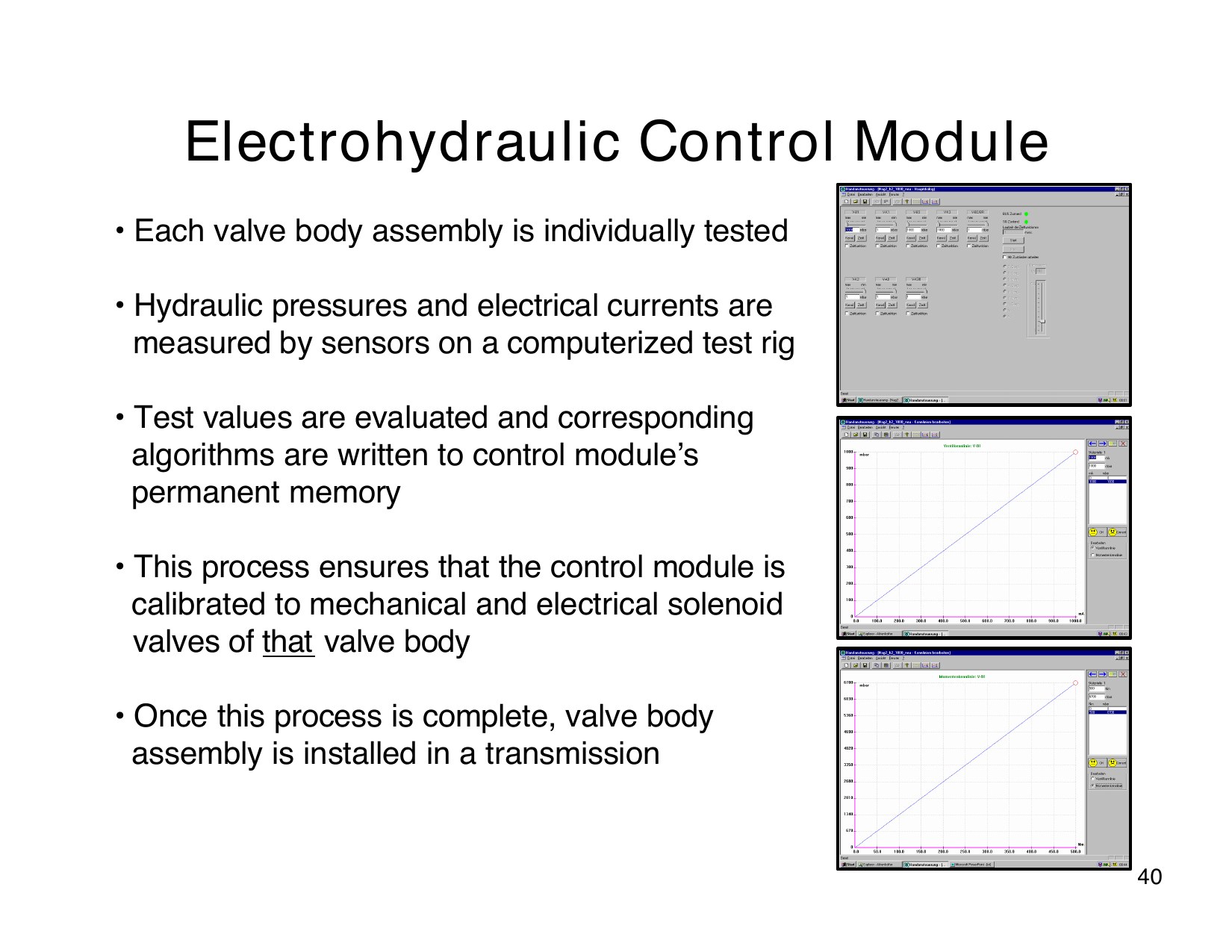

七个前进挡与倒挡动力流（原资料图37）
七个前进挡与倒挡动力流（原资料图38）
七个前进挡与倒挡动力流（原资料图39）

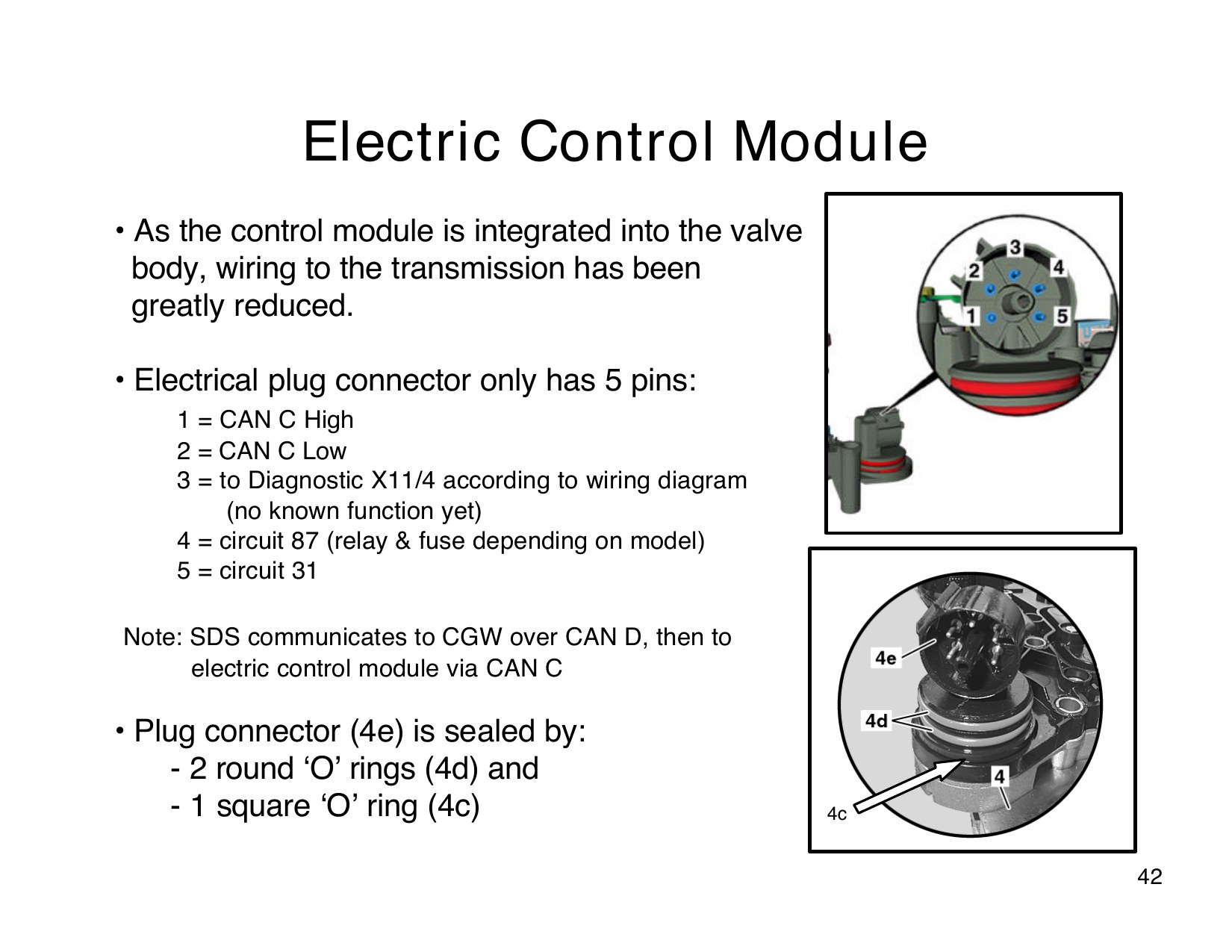

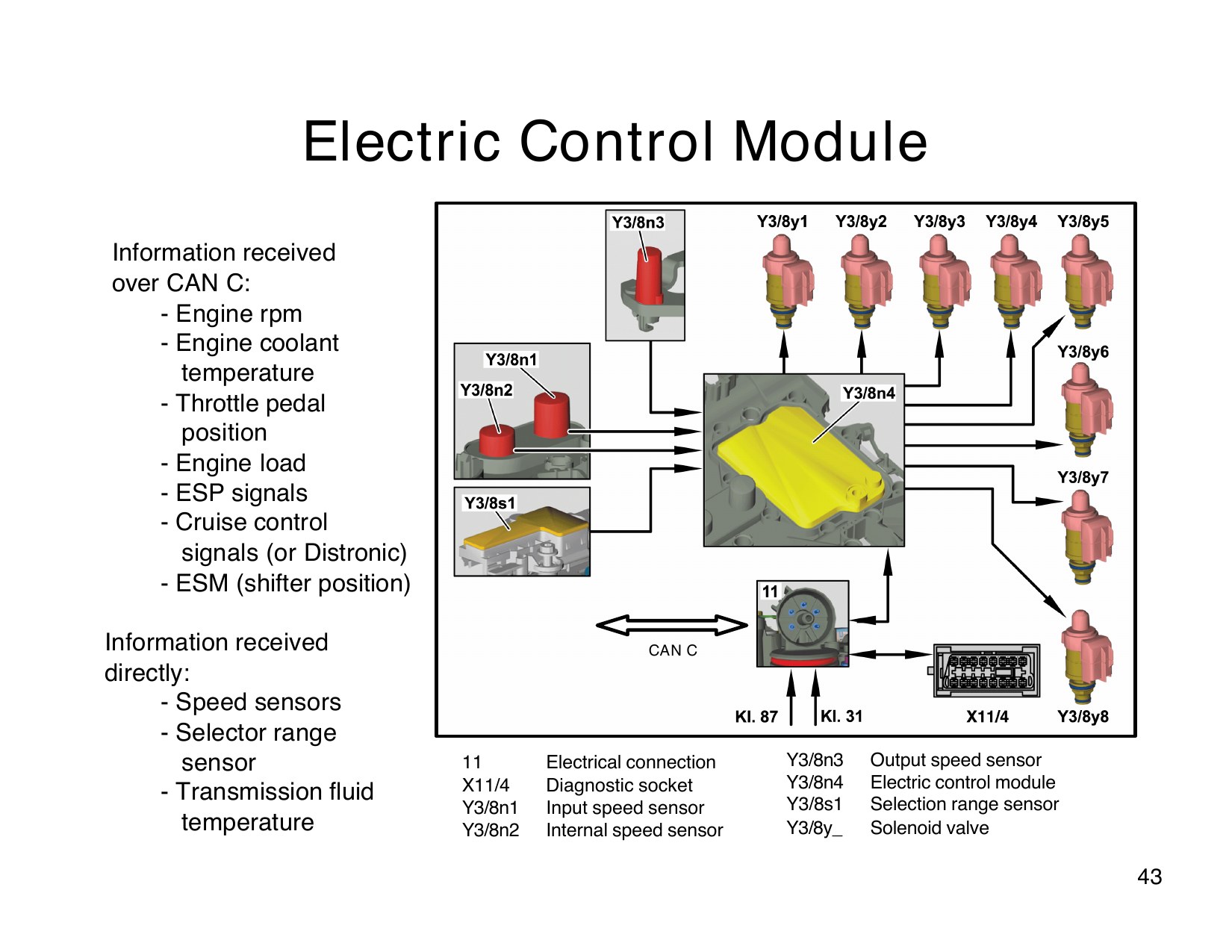

七个前进挡与倒挡动力流（原资料图40）

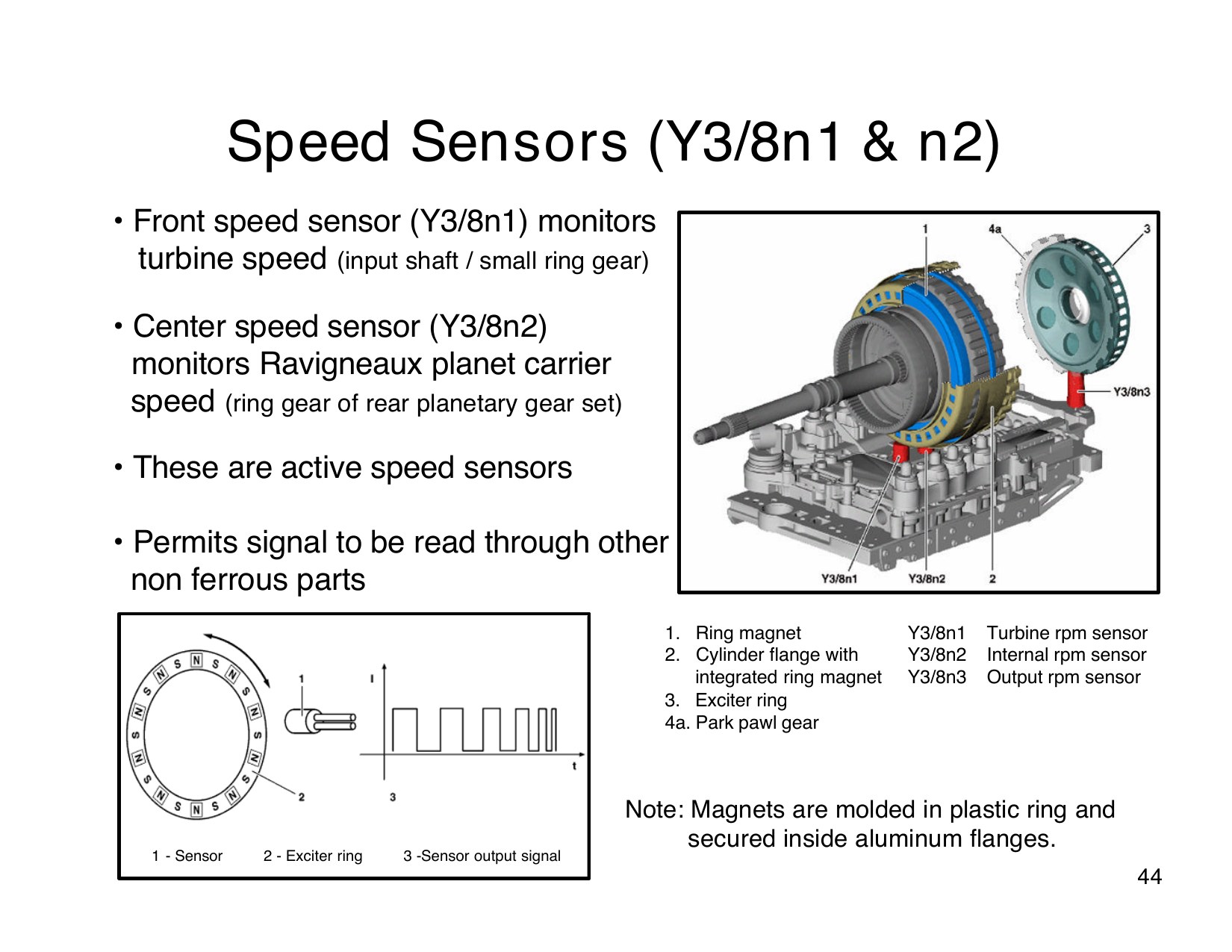

七个前进挡与倒挡动力流（原资料图41）

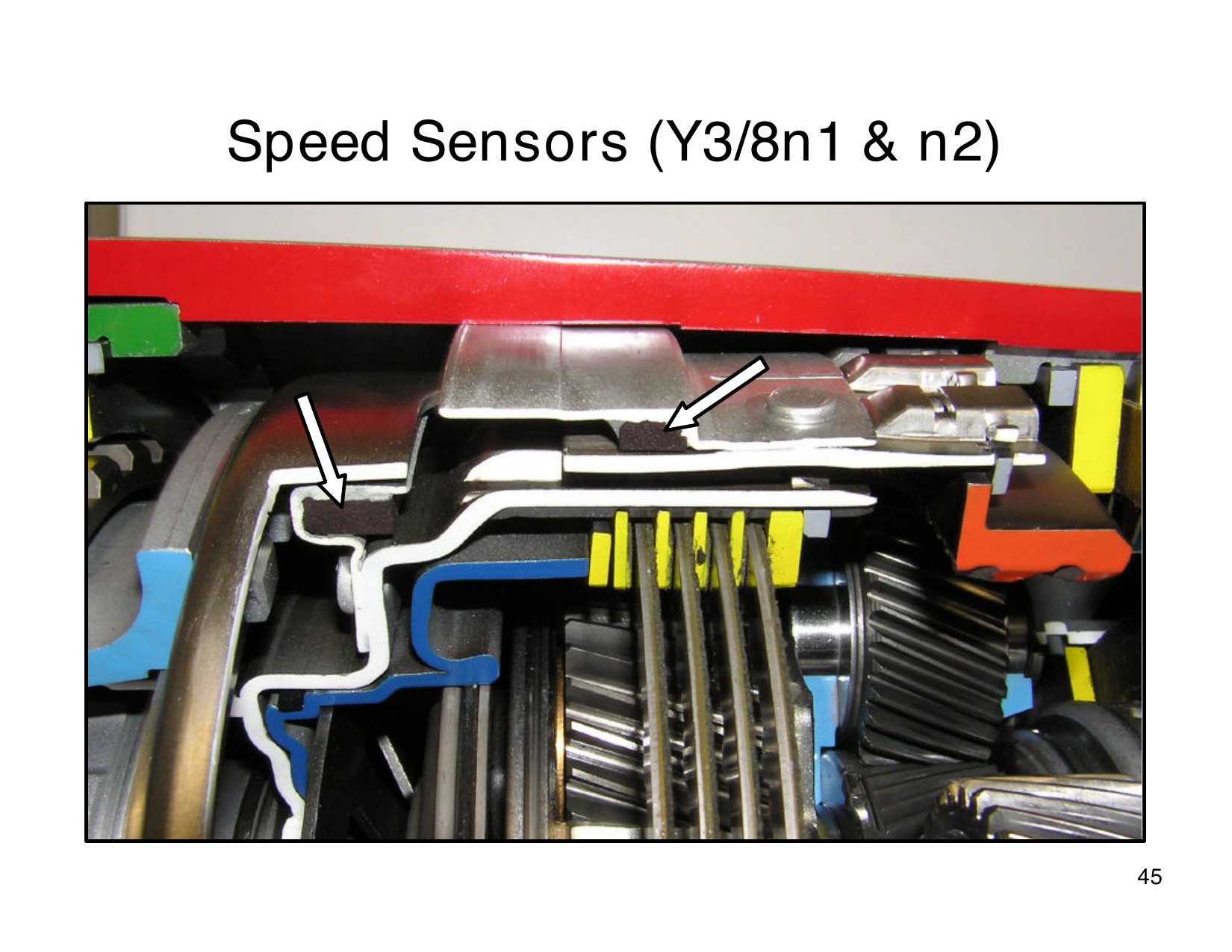

七个前进挡与倒挡动力流（原资料图42）

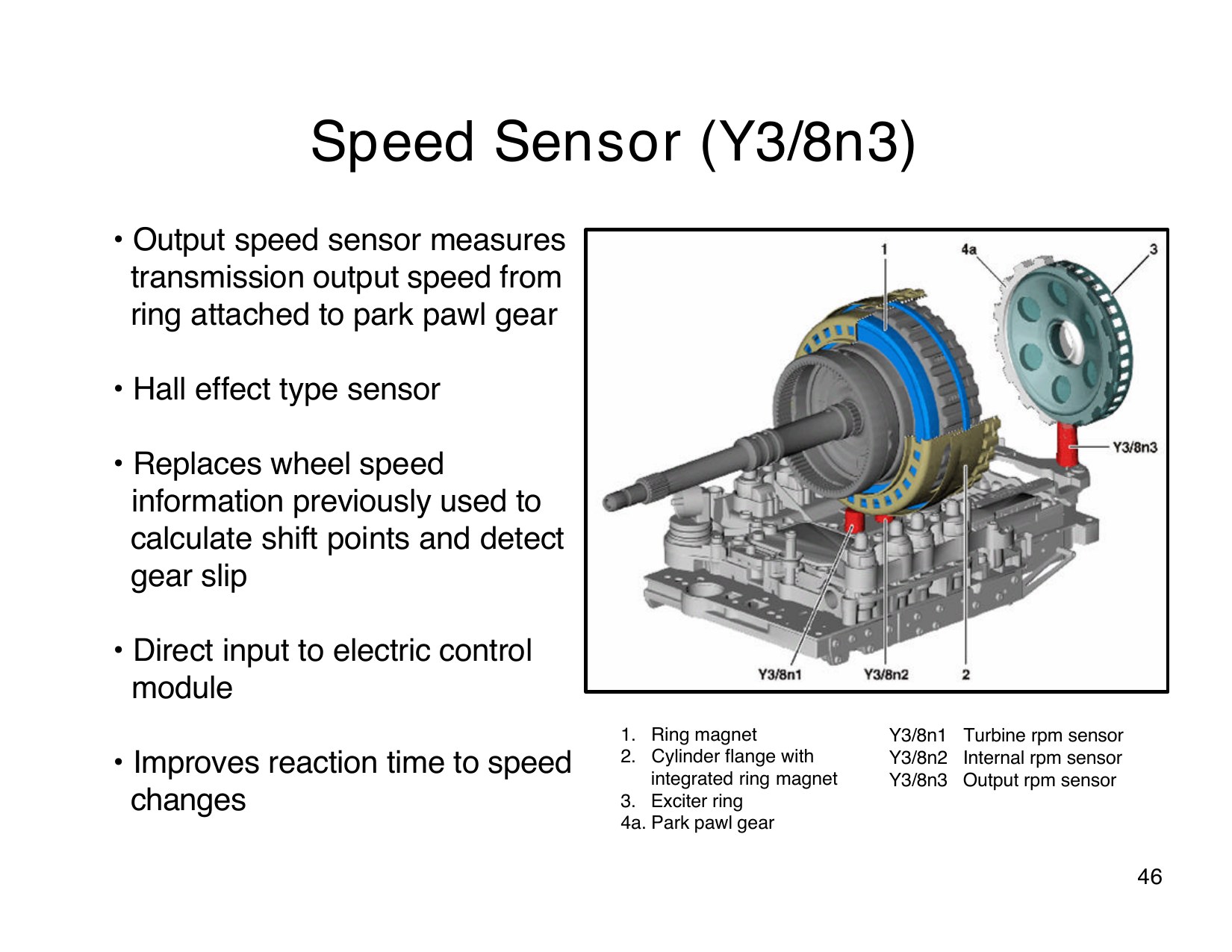

七个前进挡与倒挡动力流（原资料图43）
七个前进挡与倒挡动力流（原资料图44）

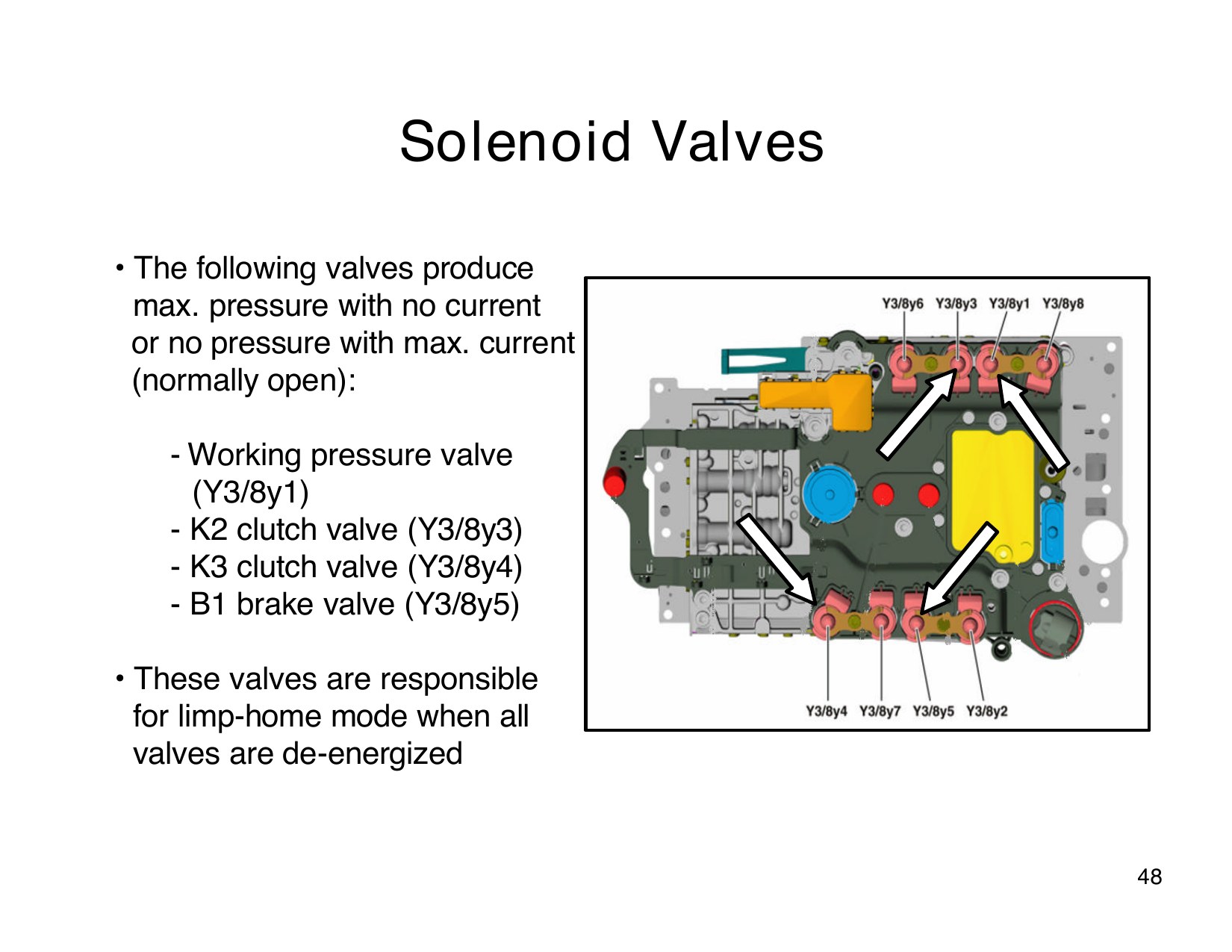

七个前进挡与倒挡动力流（原资料图45）

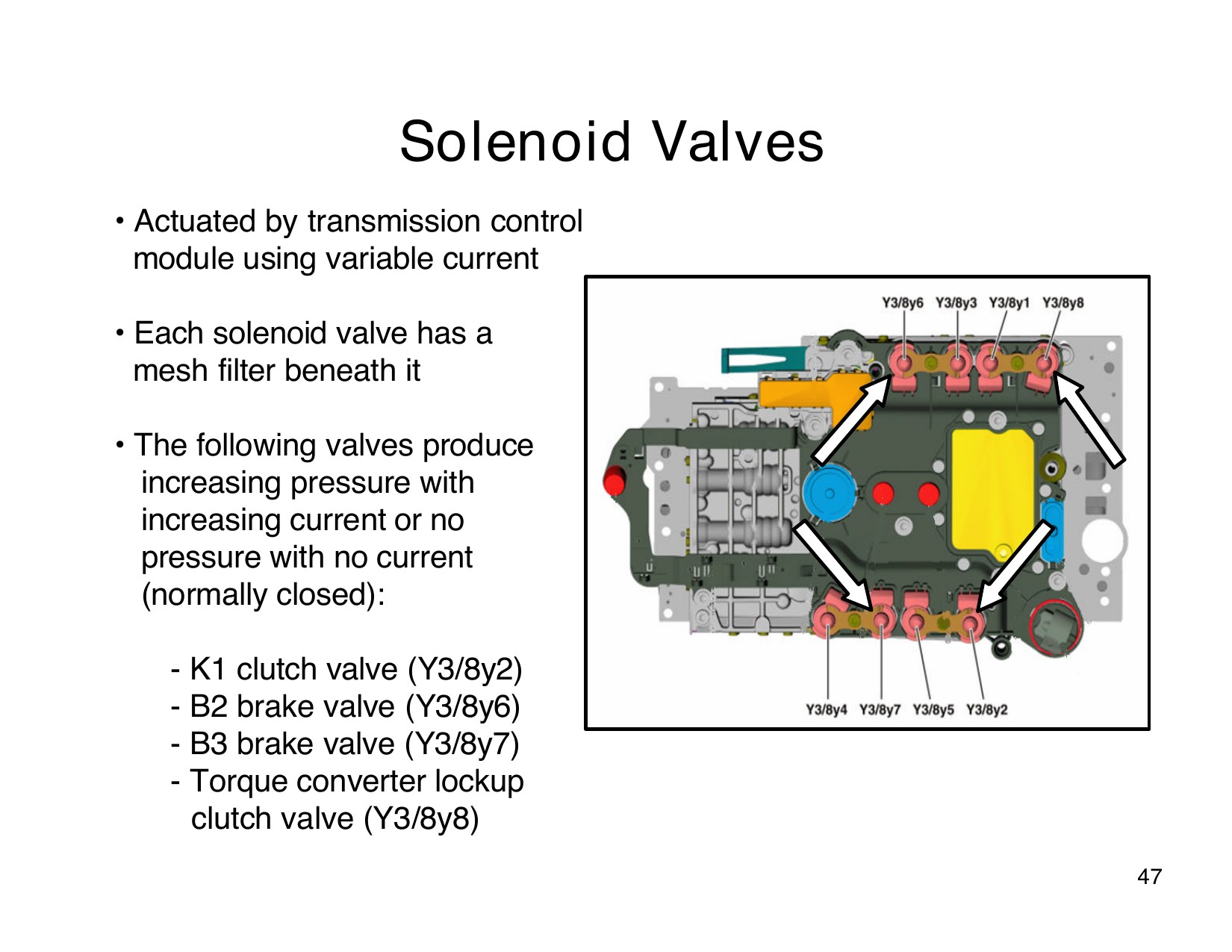

七个前进挡与倒挡动力流（原资料图46）
七个前进挡与倒挡动力流（原资料图47）

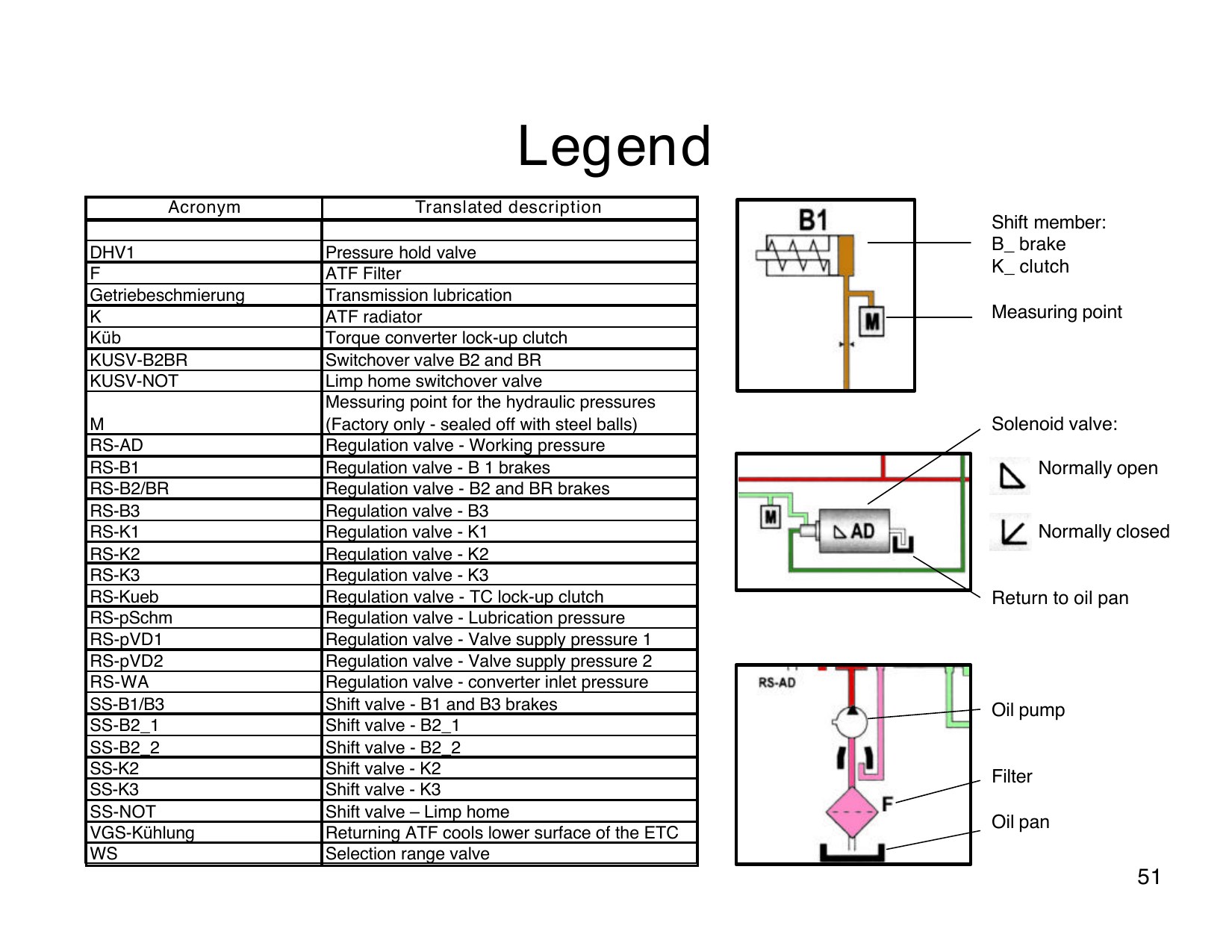

七个前进挡与倒挡动力流（原资料图48）

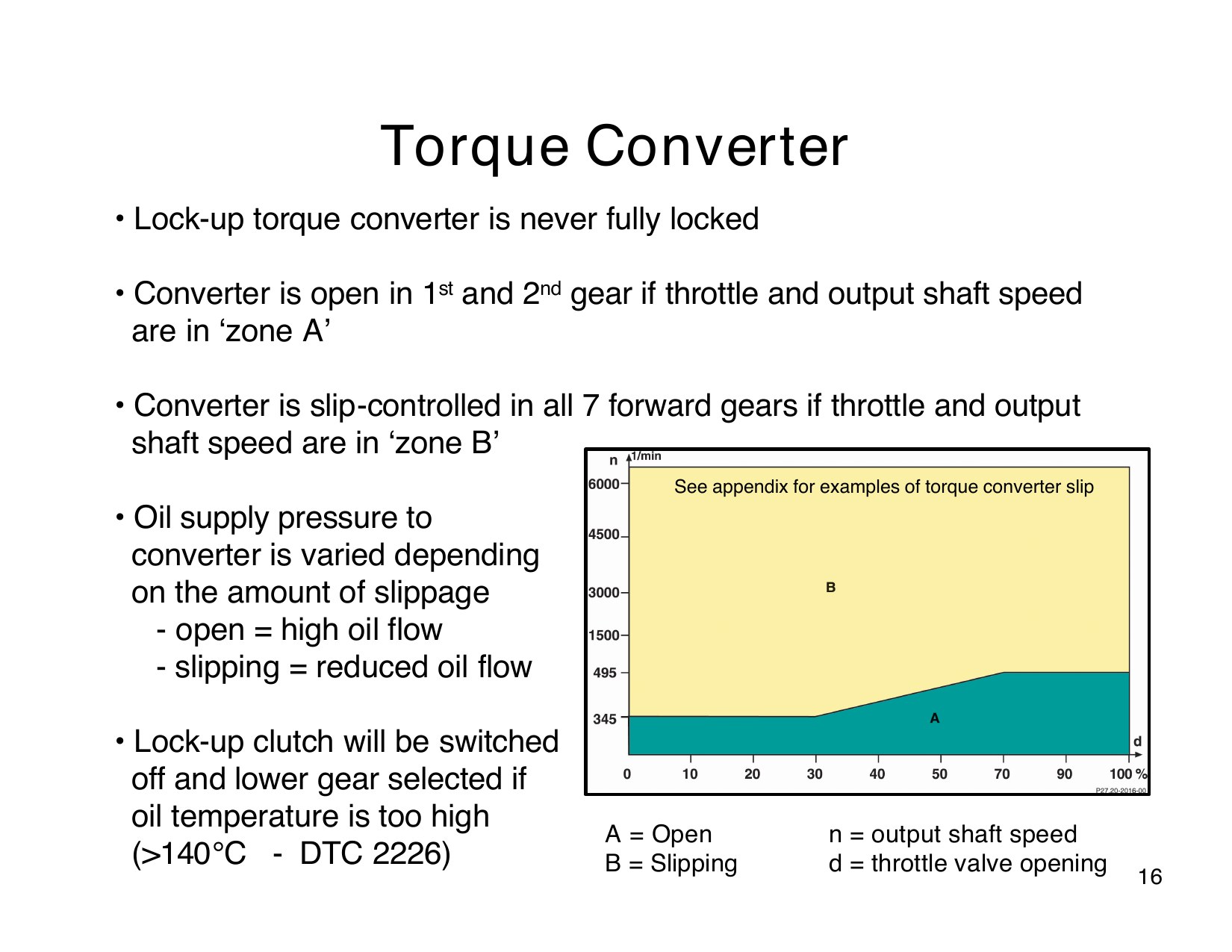

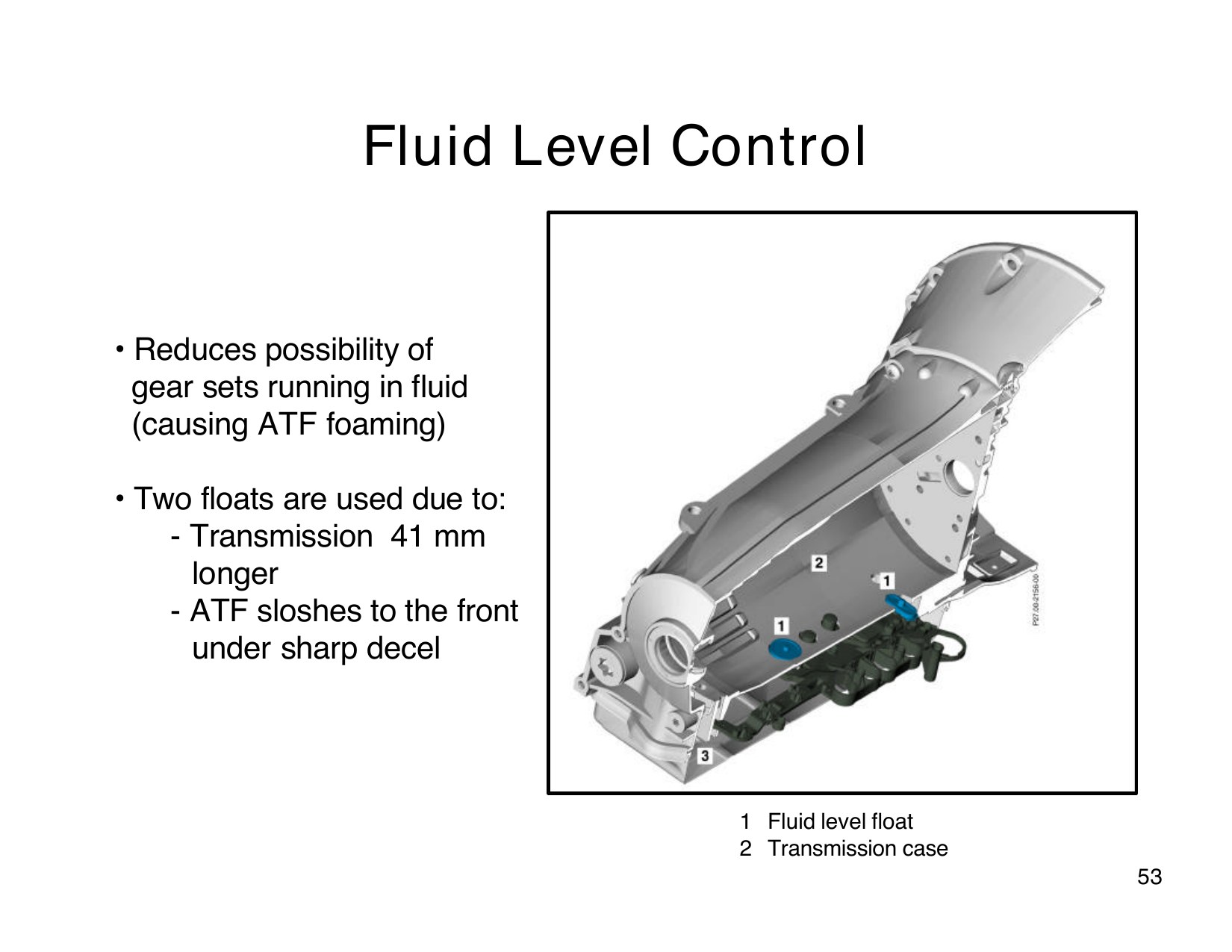

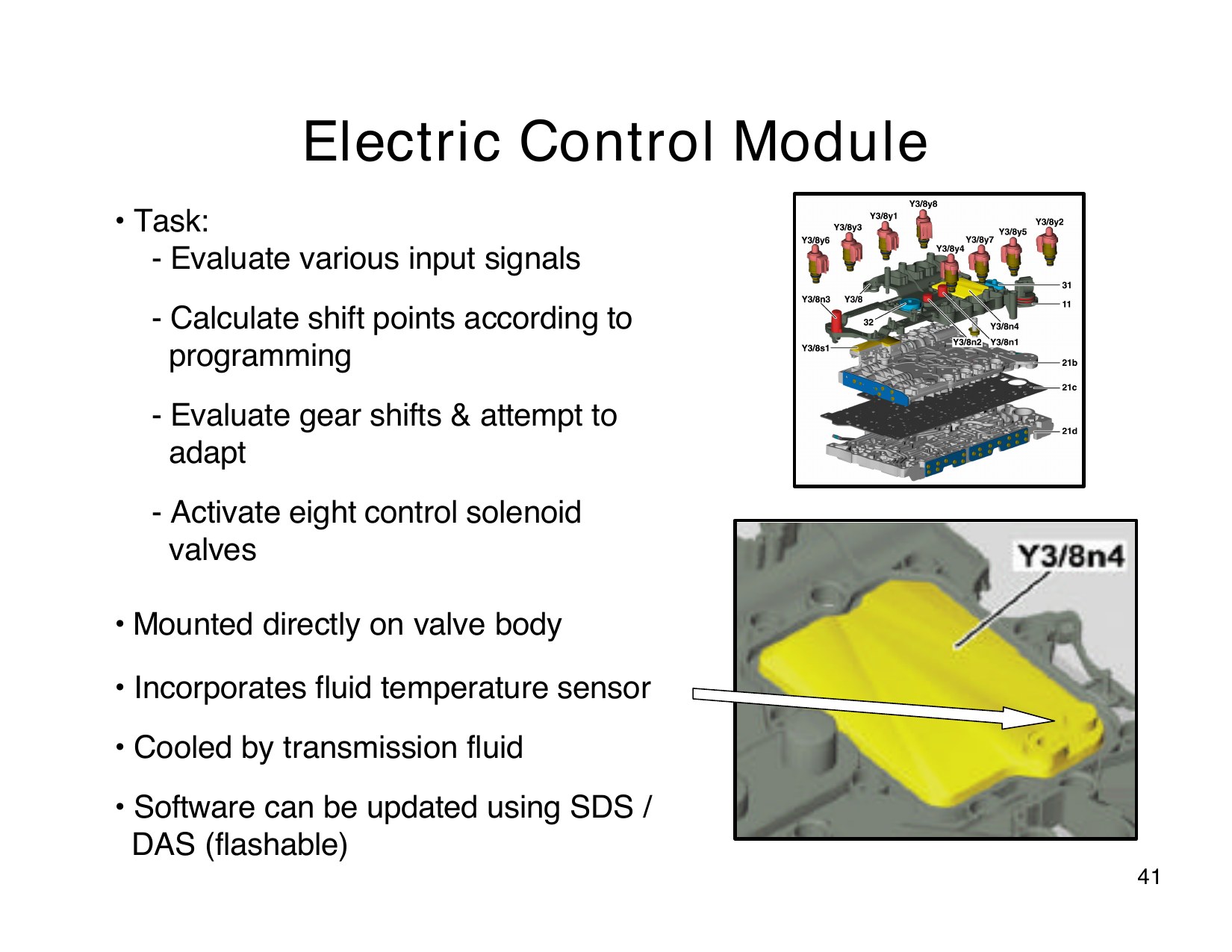

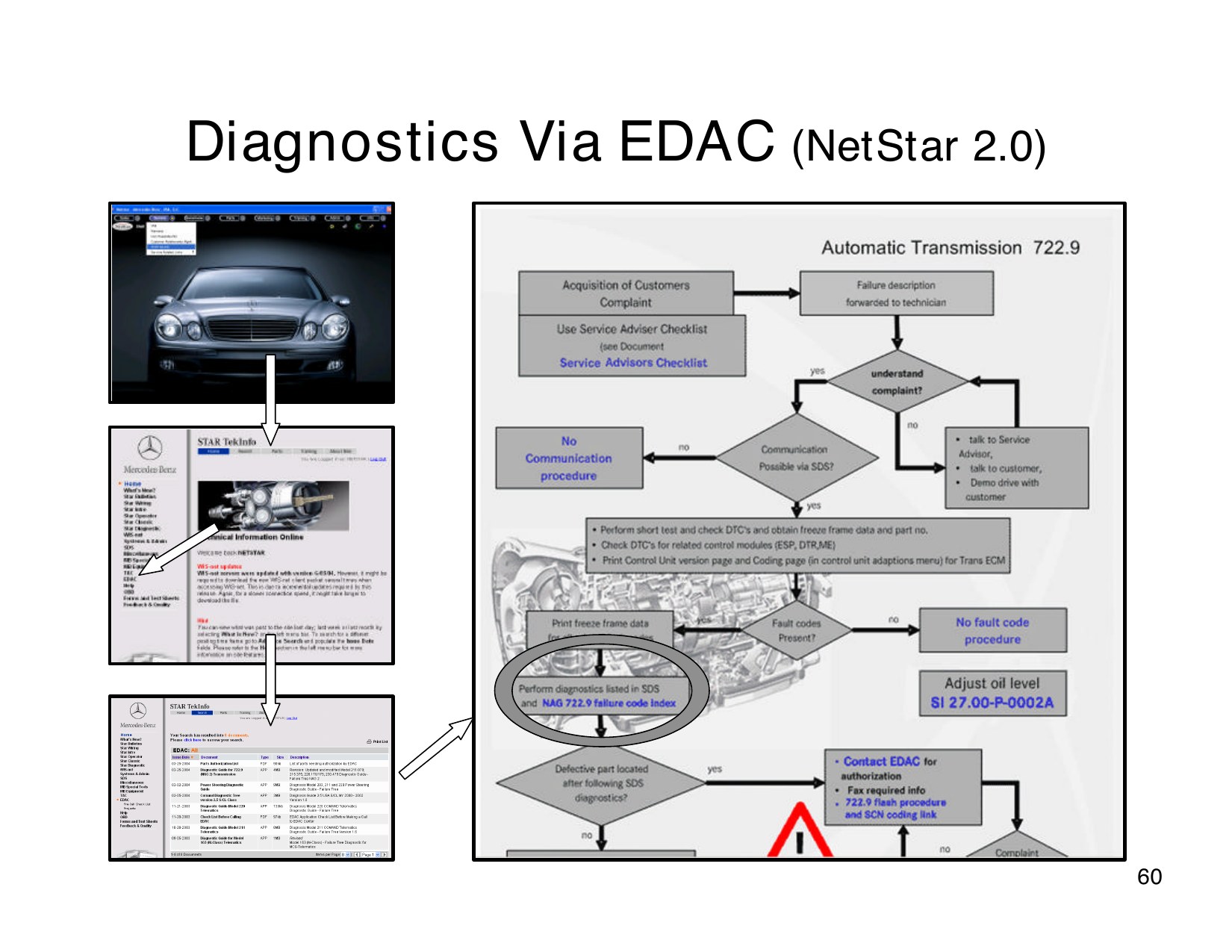

三、变矩器锁止、润滑与应急运行

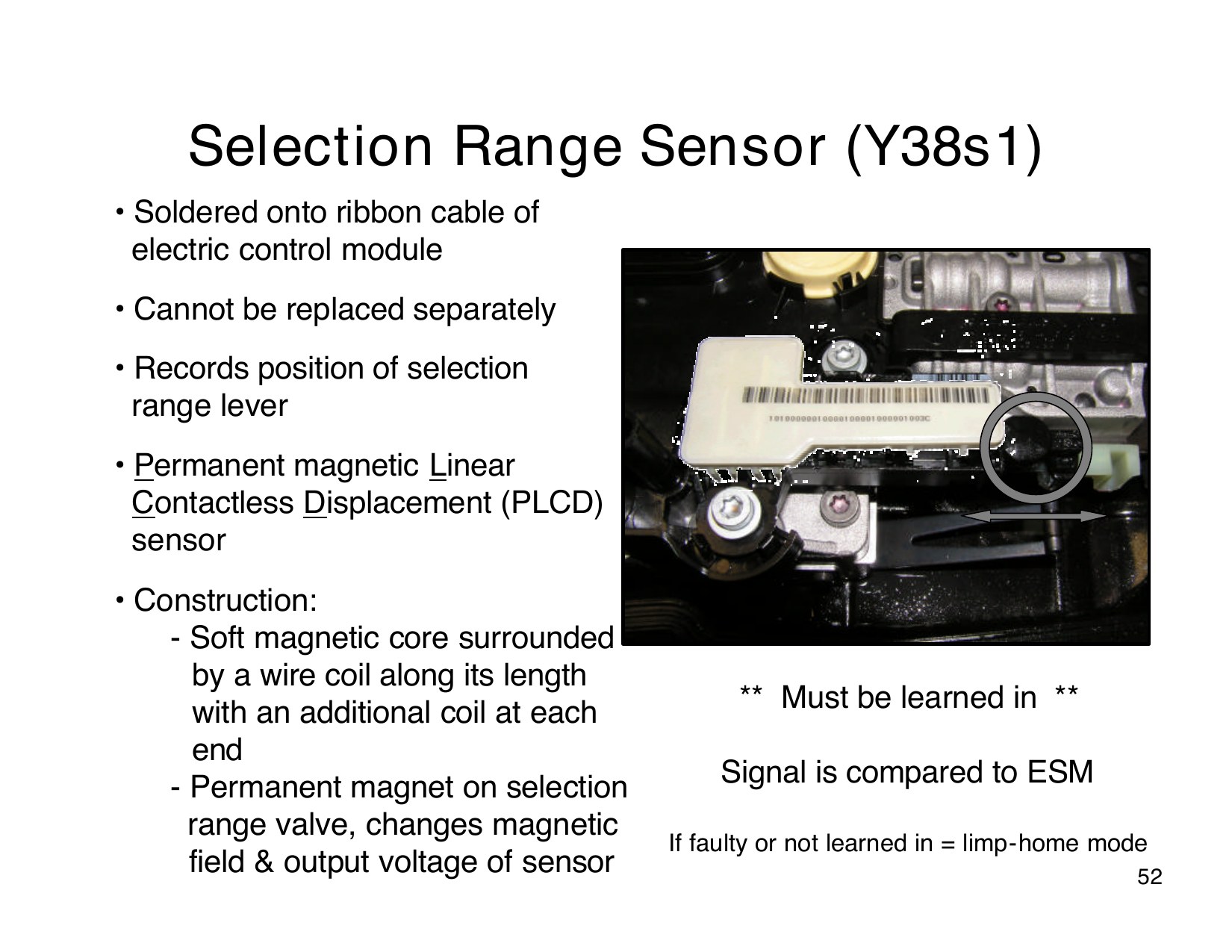

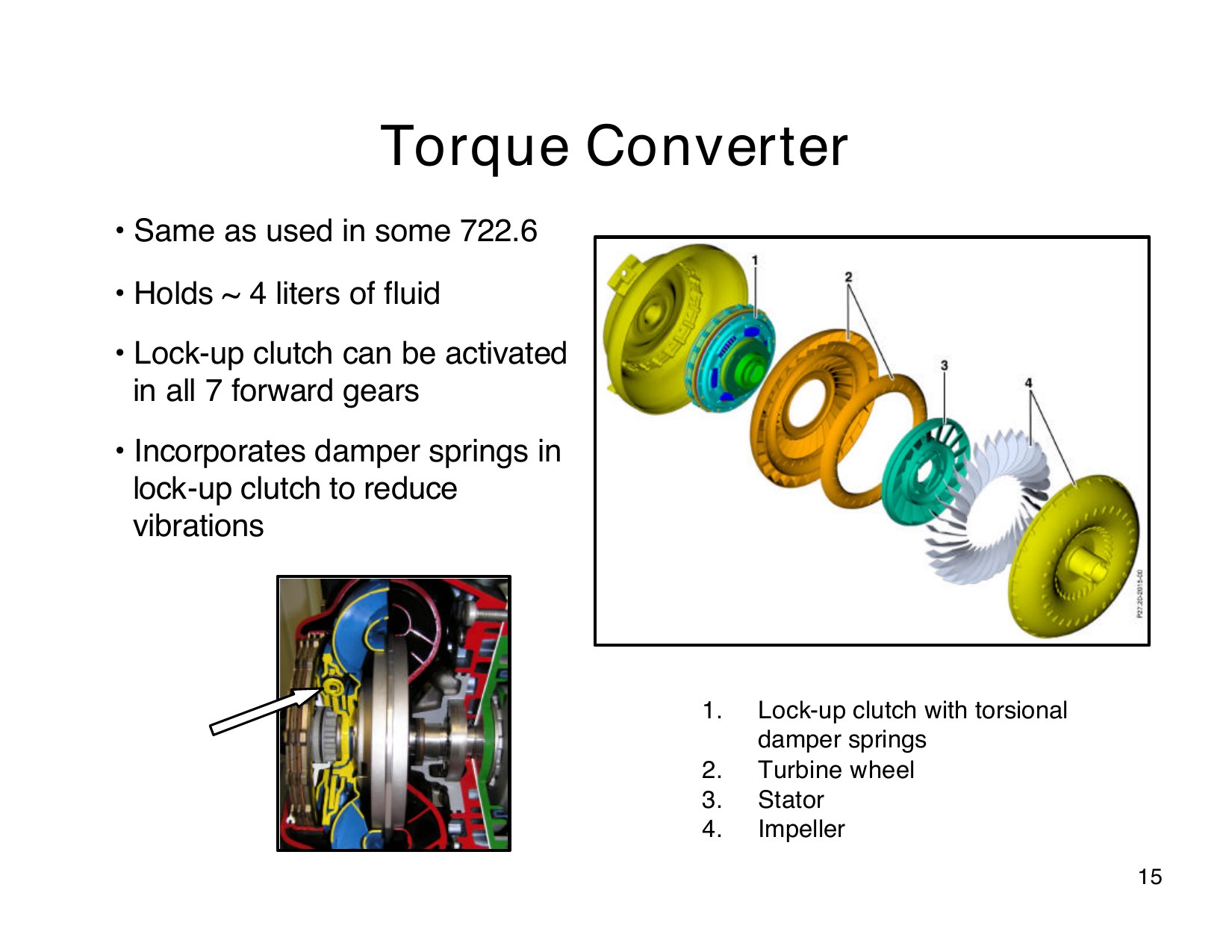

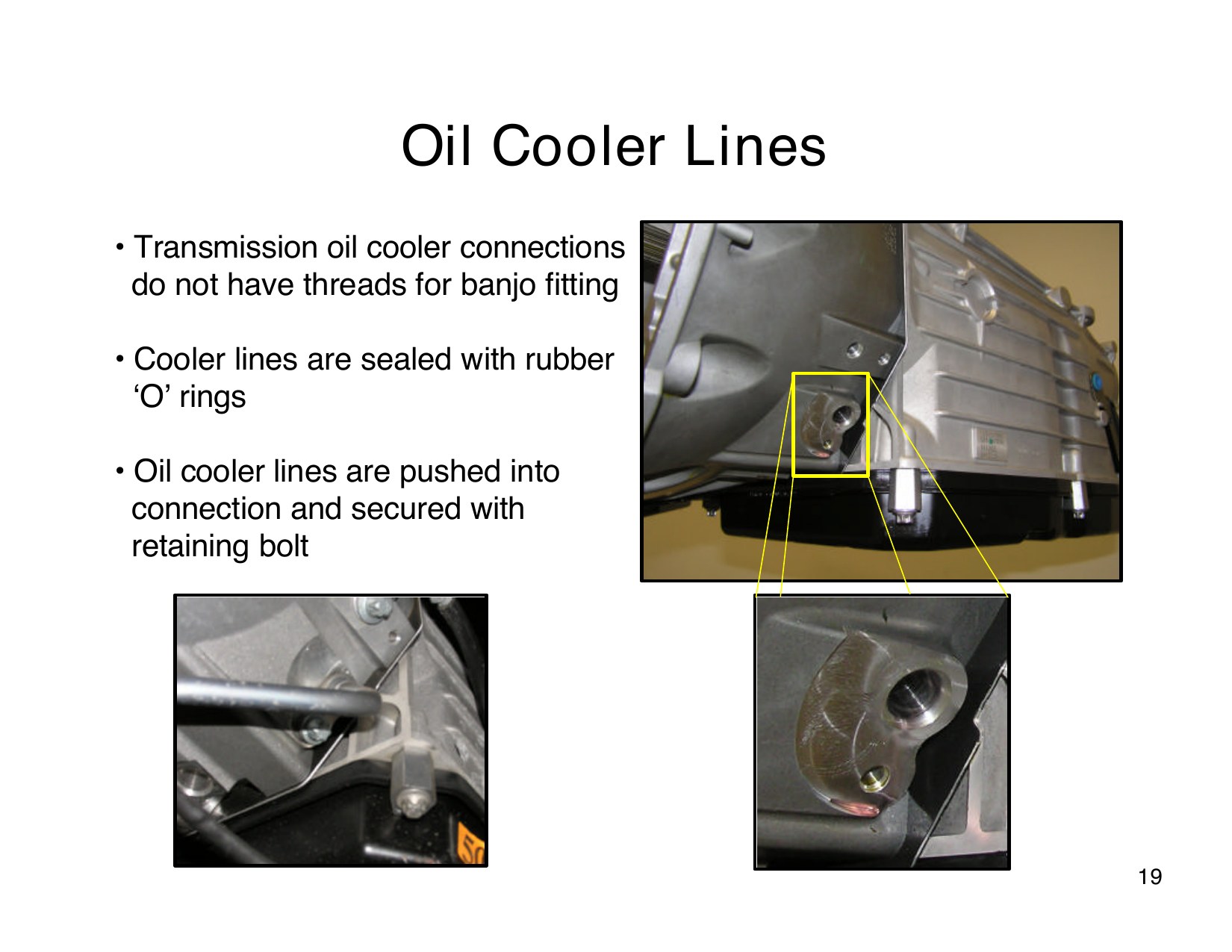

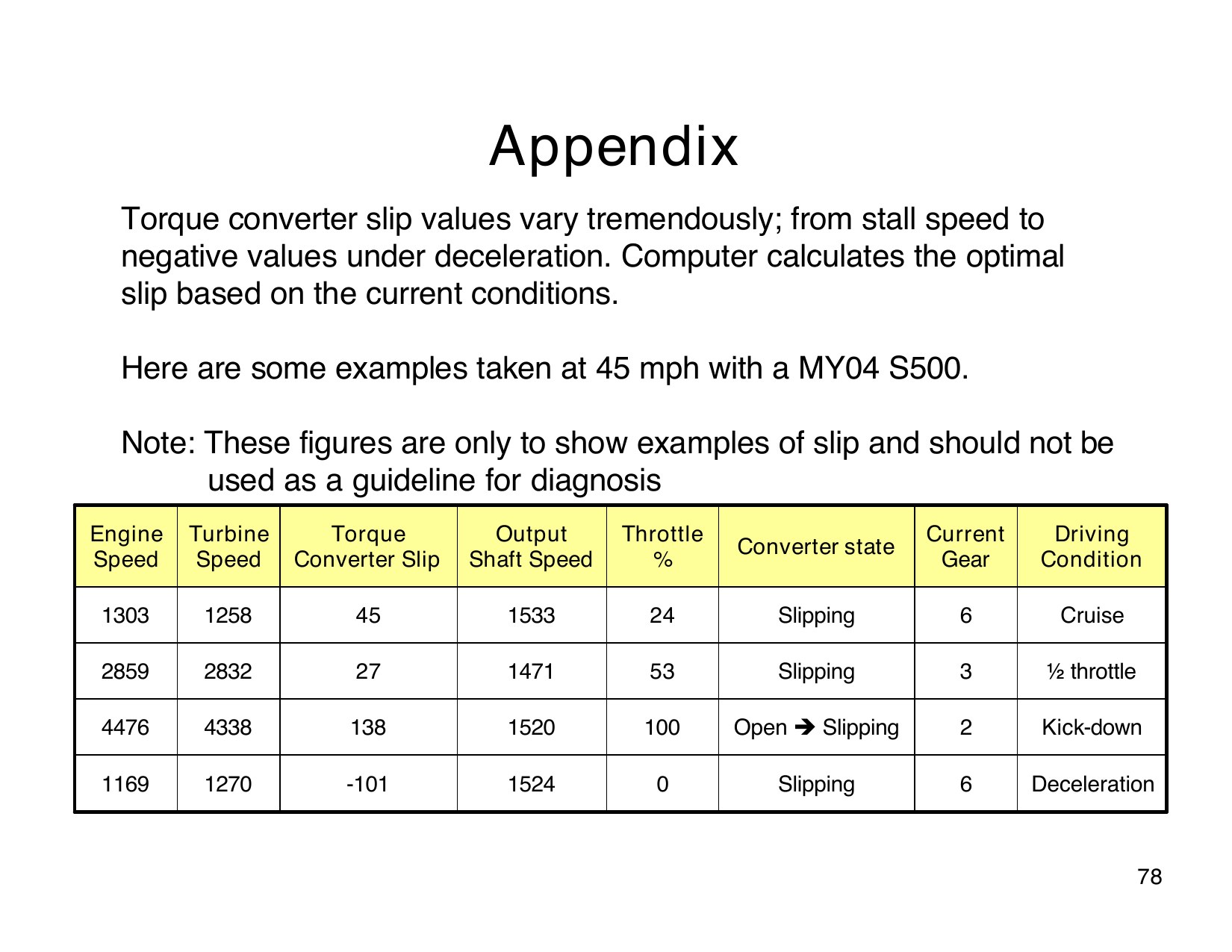

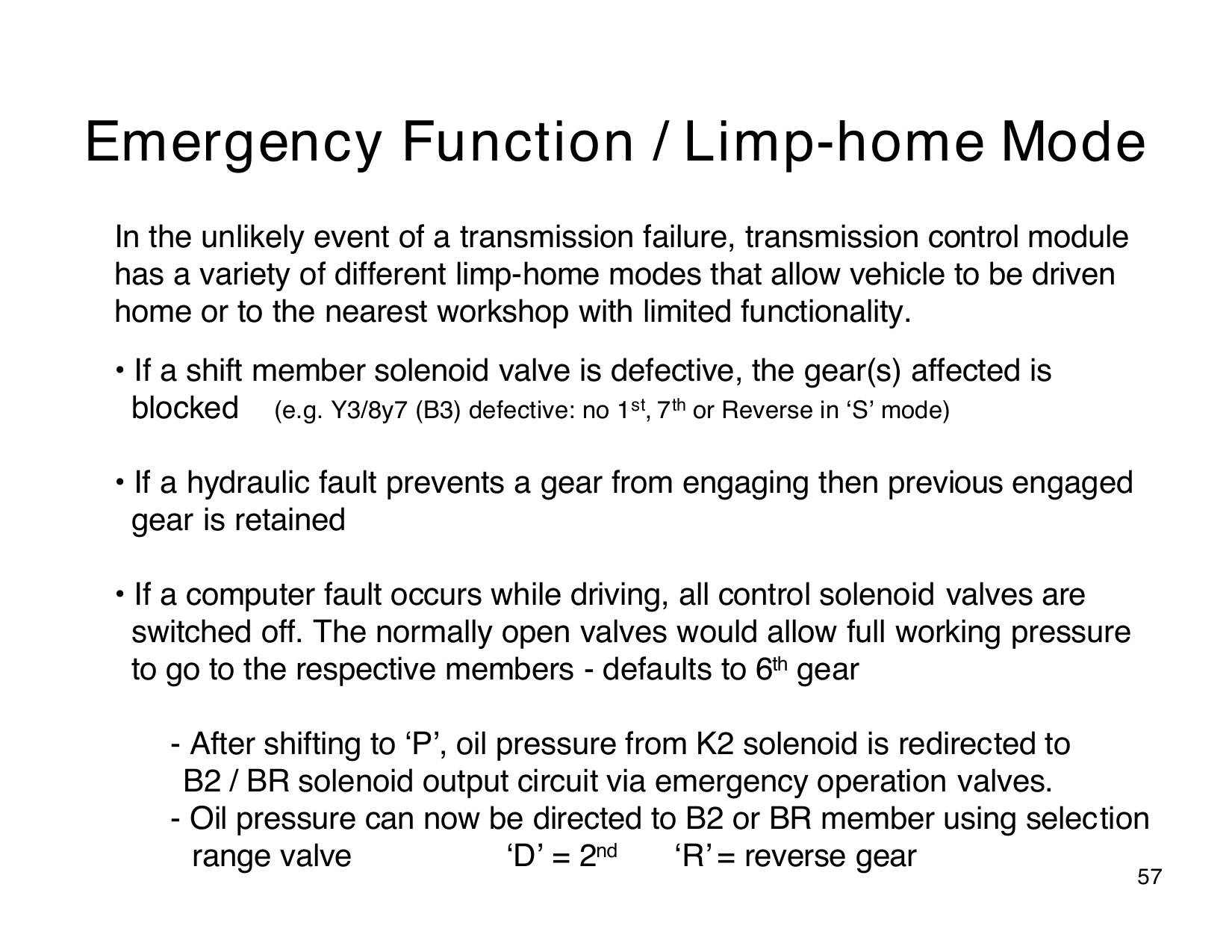

锁止离合器通过受控滑差改善效率和舒适性。油液、冷却、转速信号或控制故障可能触发应急运行，需要保存实际值后再拆装。

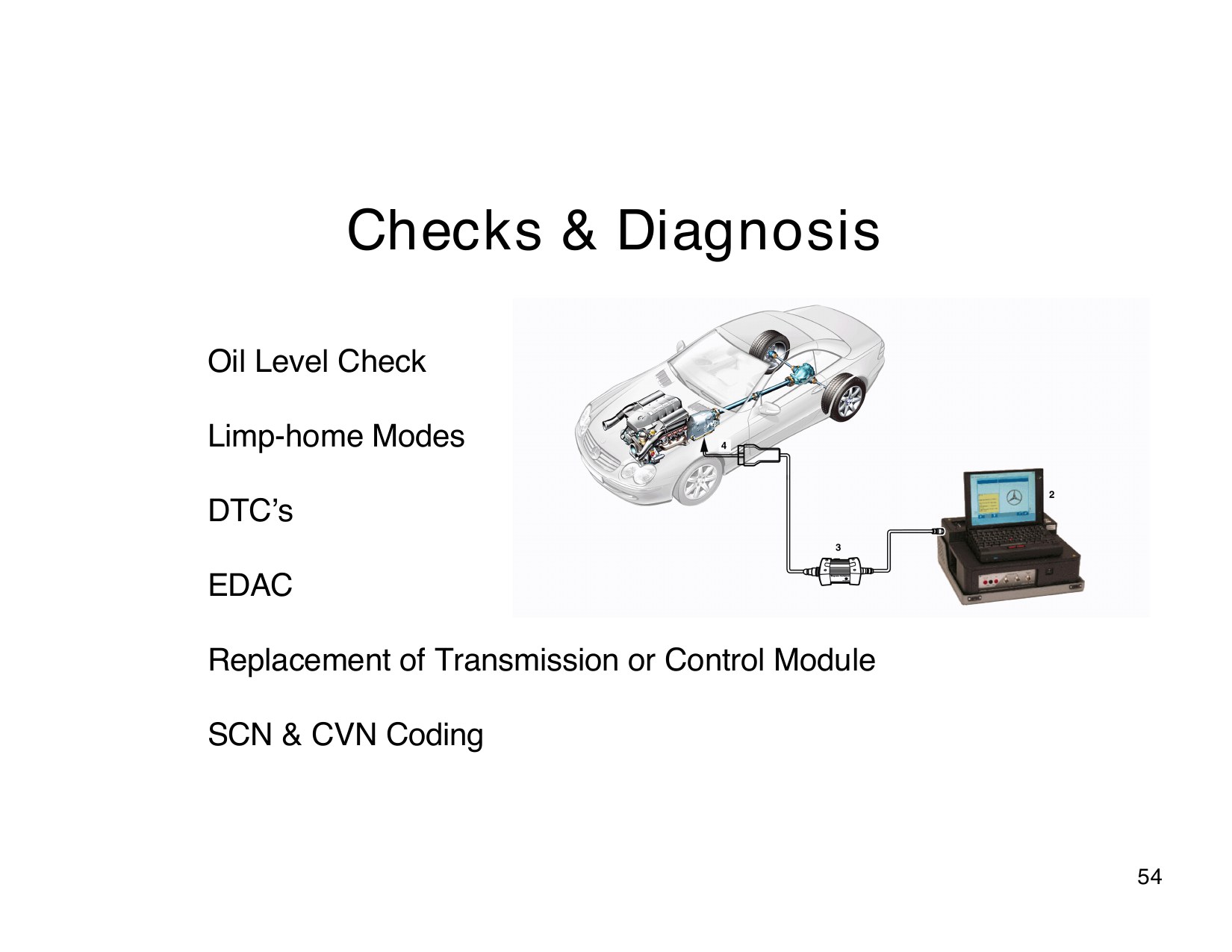

变矩器锁止、润滑与应急运行（原资料图49）
变矩器锁止、润滑与应急运行（原资料图50）
变矩器锁止、润滑与应急运行（原资料图51）
变矩器锁止、润滑与应急运行（原资料图52）

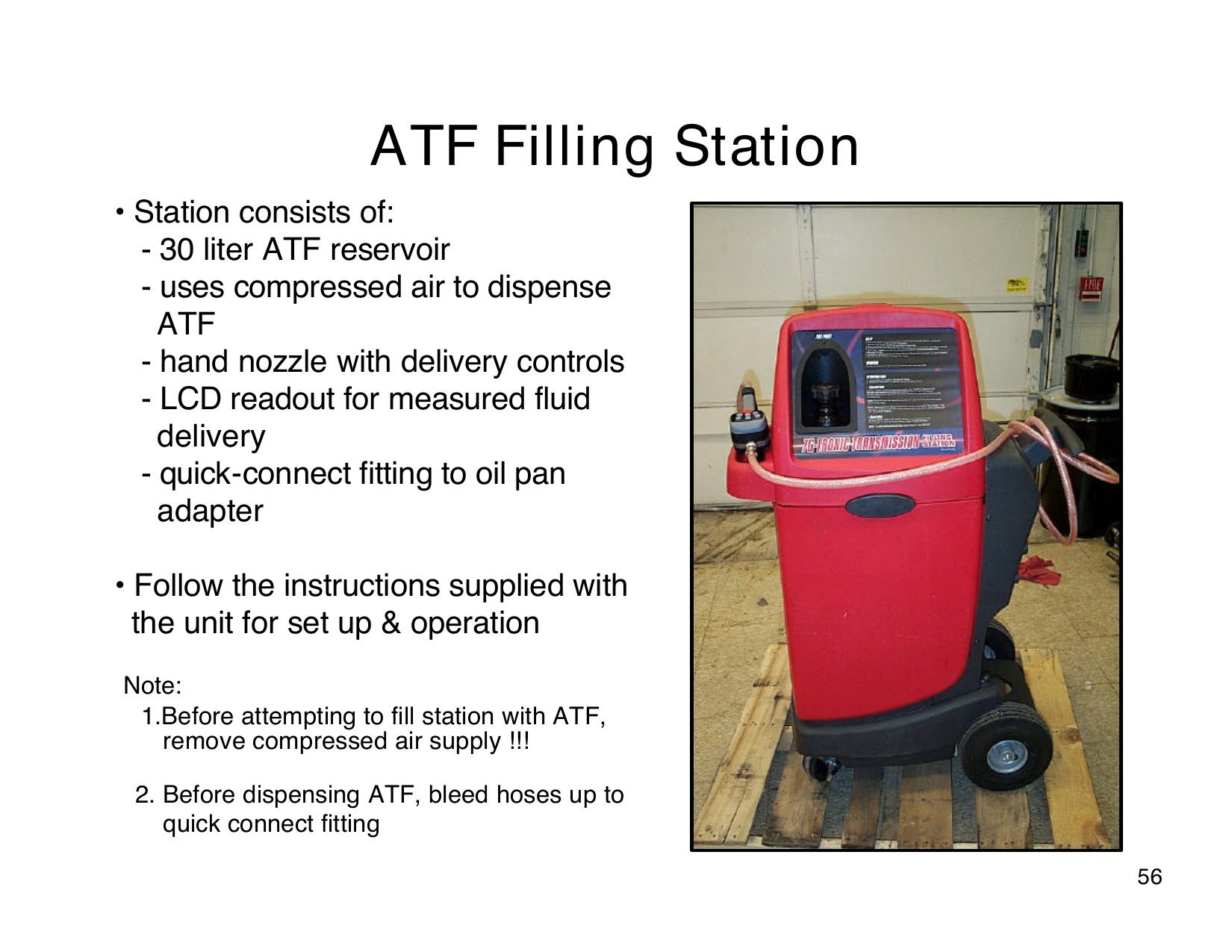

变矩器锁止、润滑与应急运行（原资料图53）
变矩器锁止、润滑与应急运行（原资料图54）

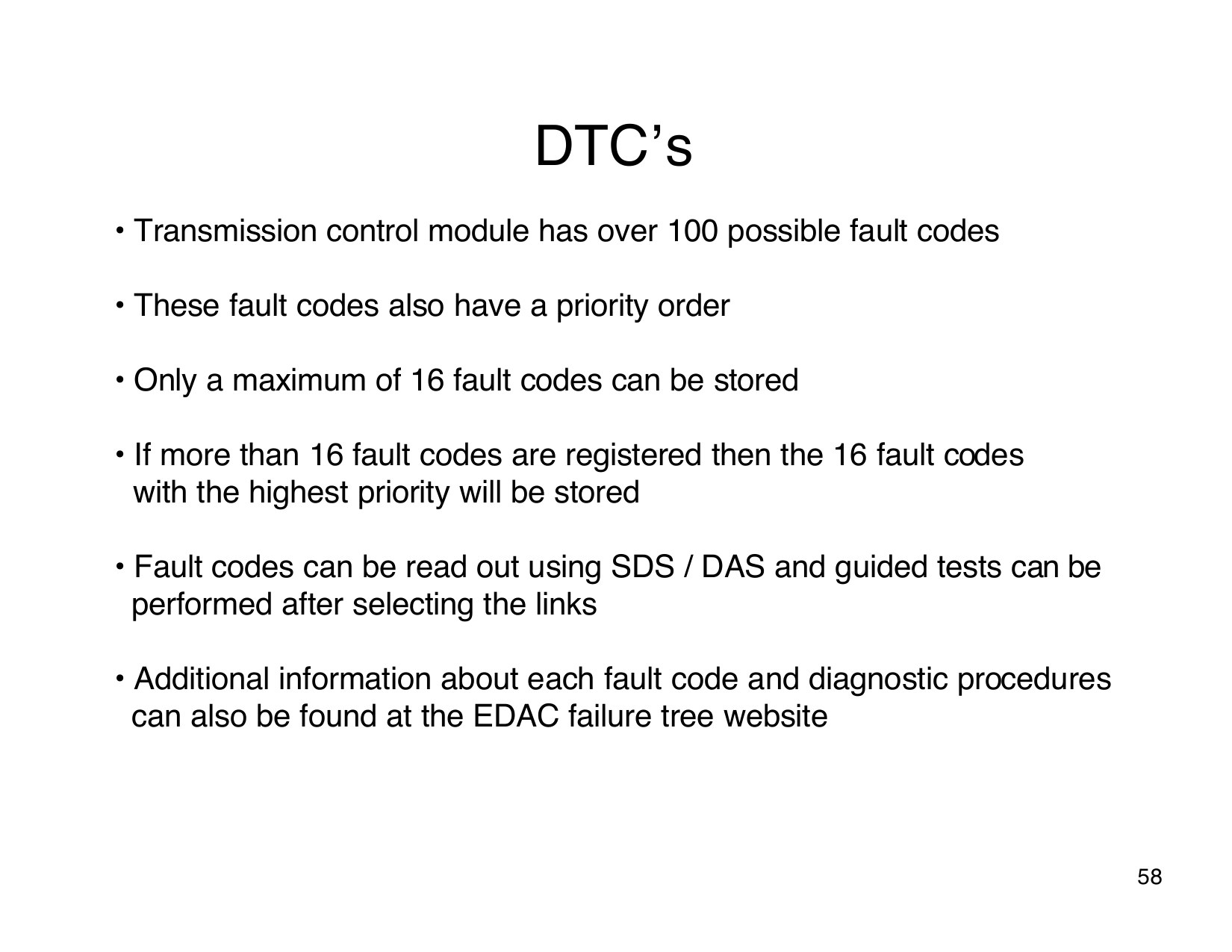

变矩器锁止、润滑与应急运行（原资料图55）

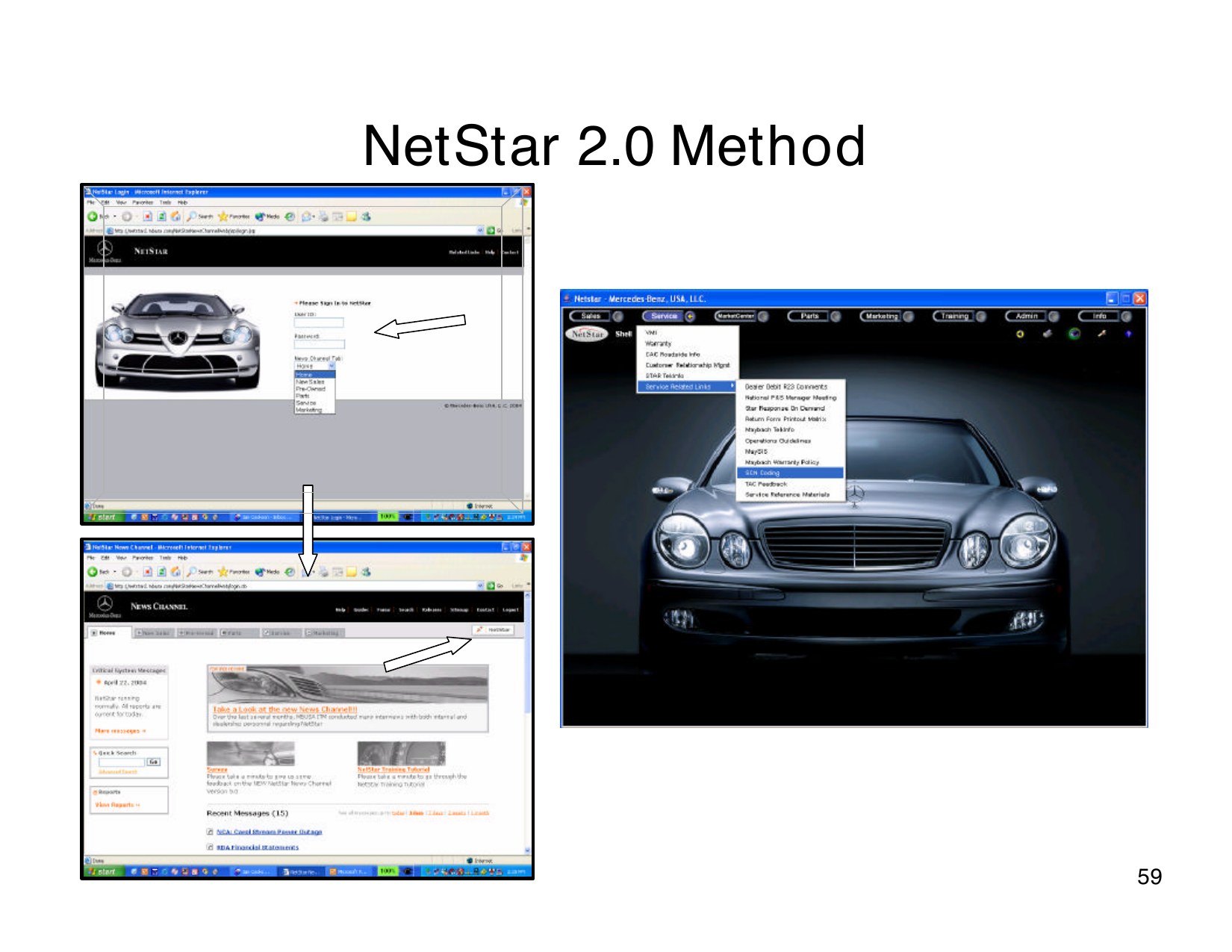

变矩器锁止、润滑与应急运行（原资料图56）
变矩器锁止、润滑与应急运行（原资料图57）

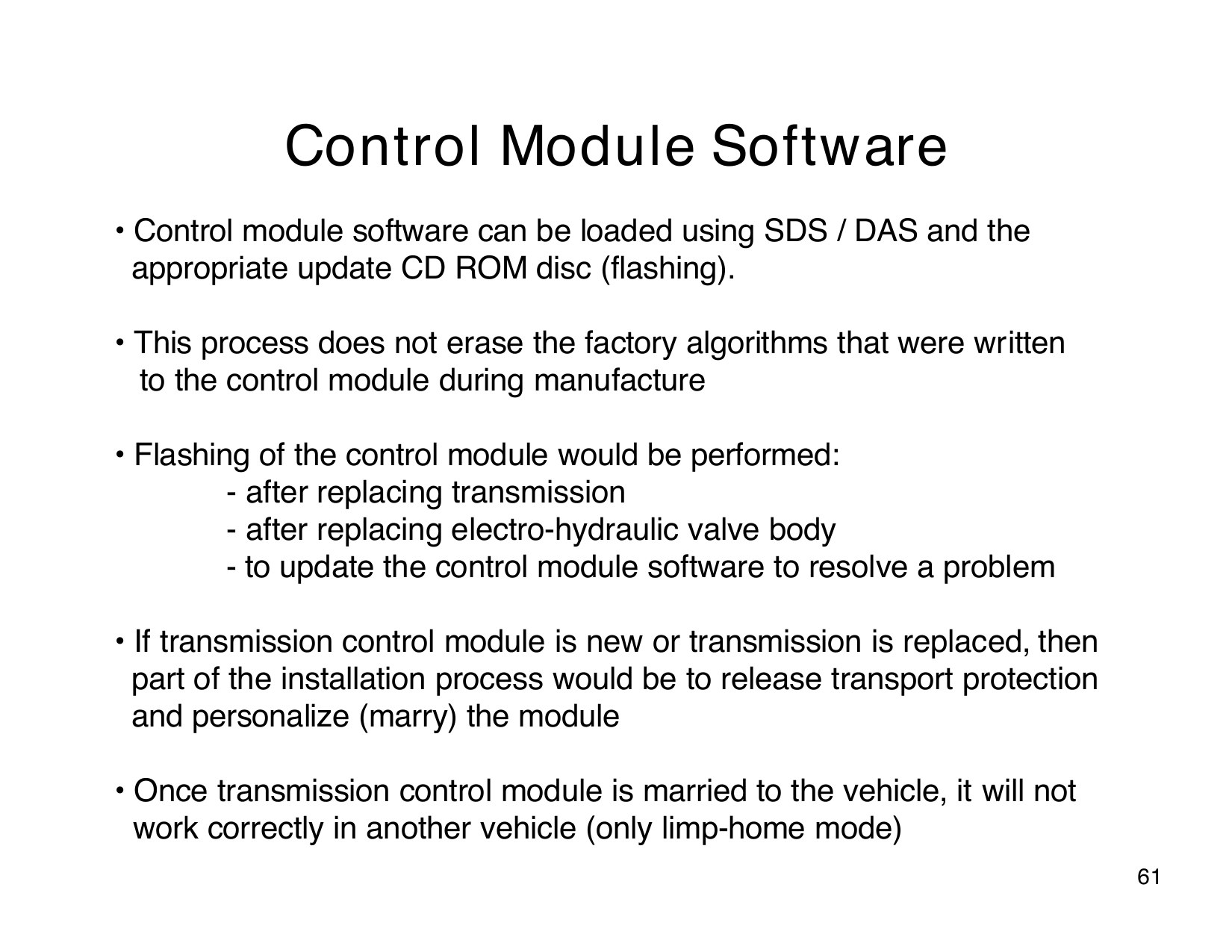

变矩器锁止、润滑与应急运行（原资料图58）

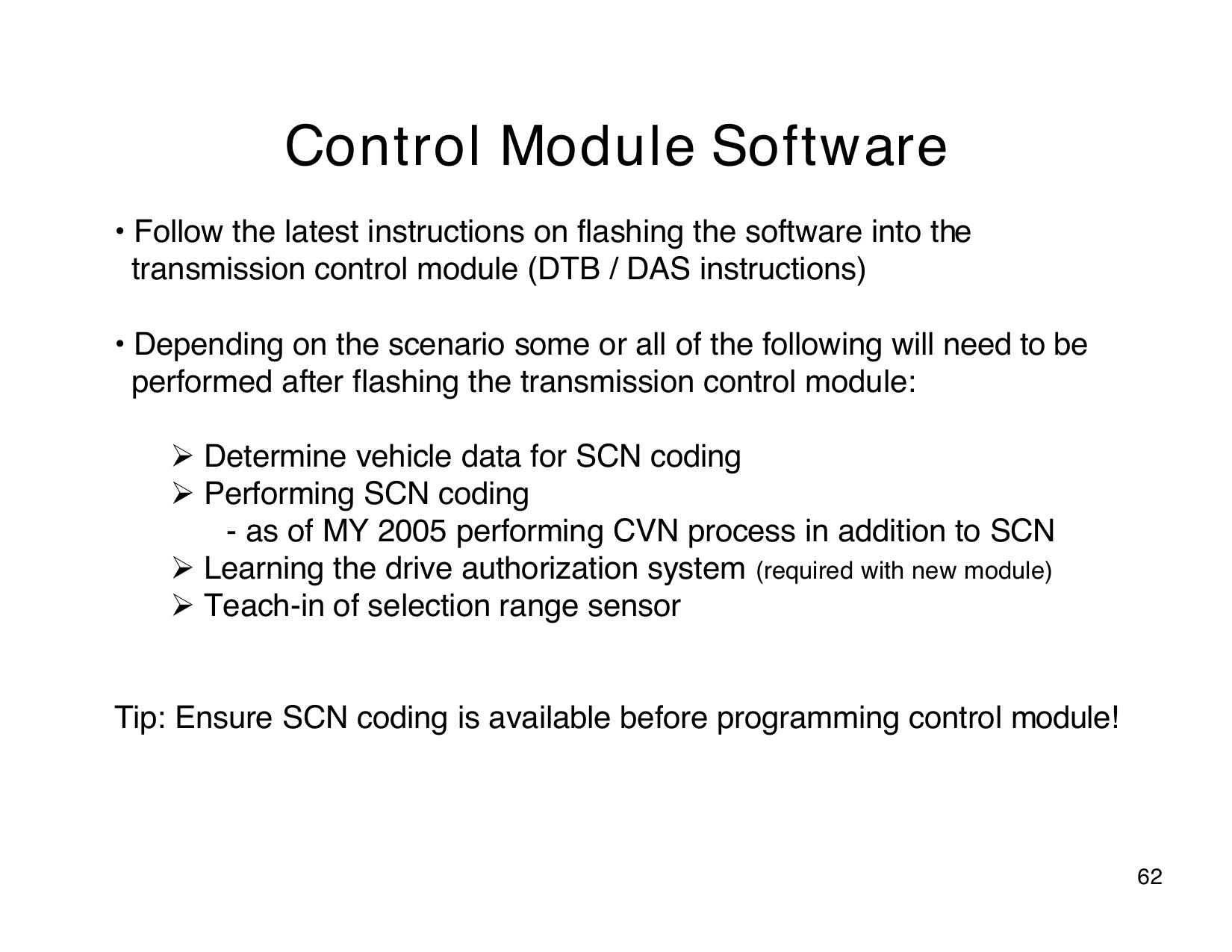

变矩器锁止、润滑与应急运行（原资料图59）

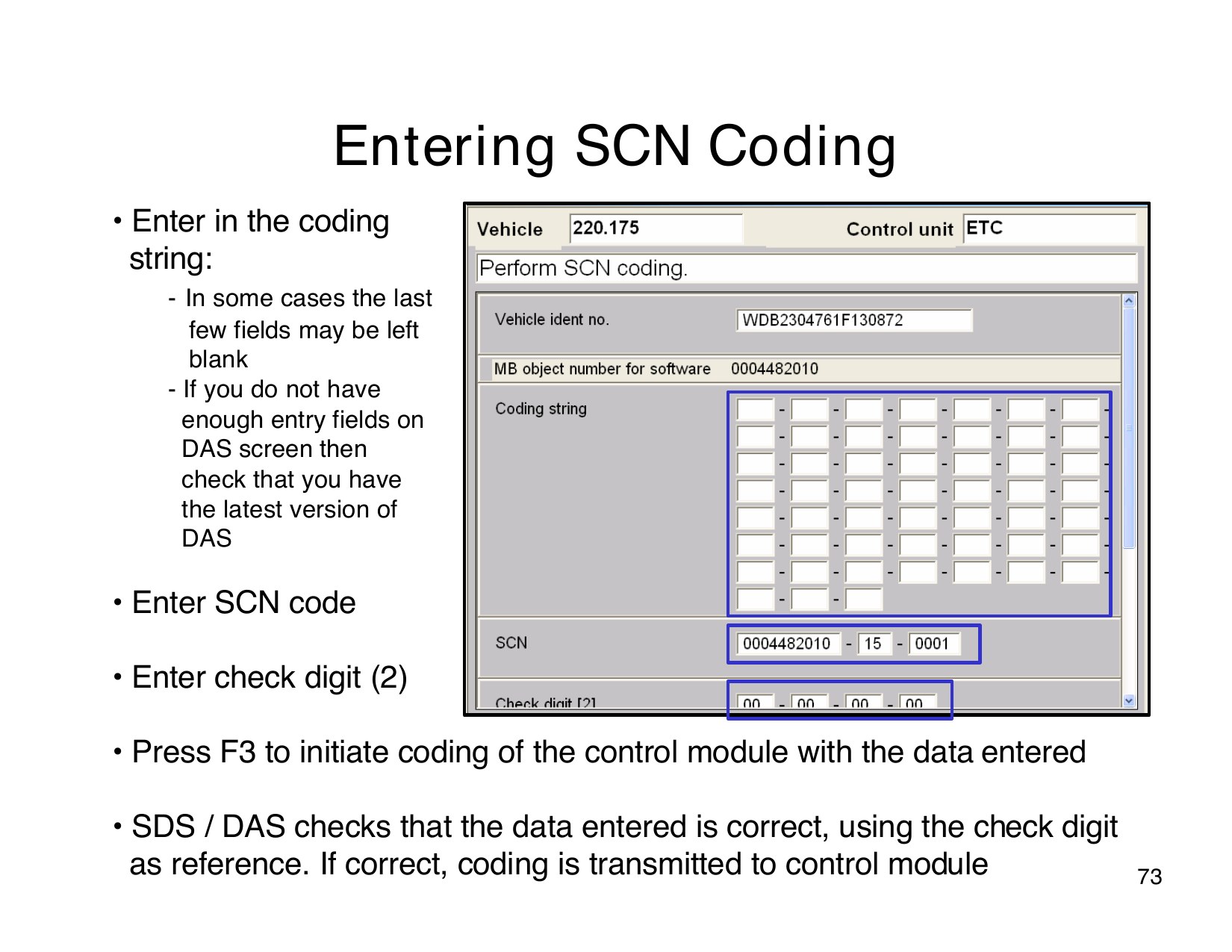

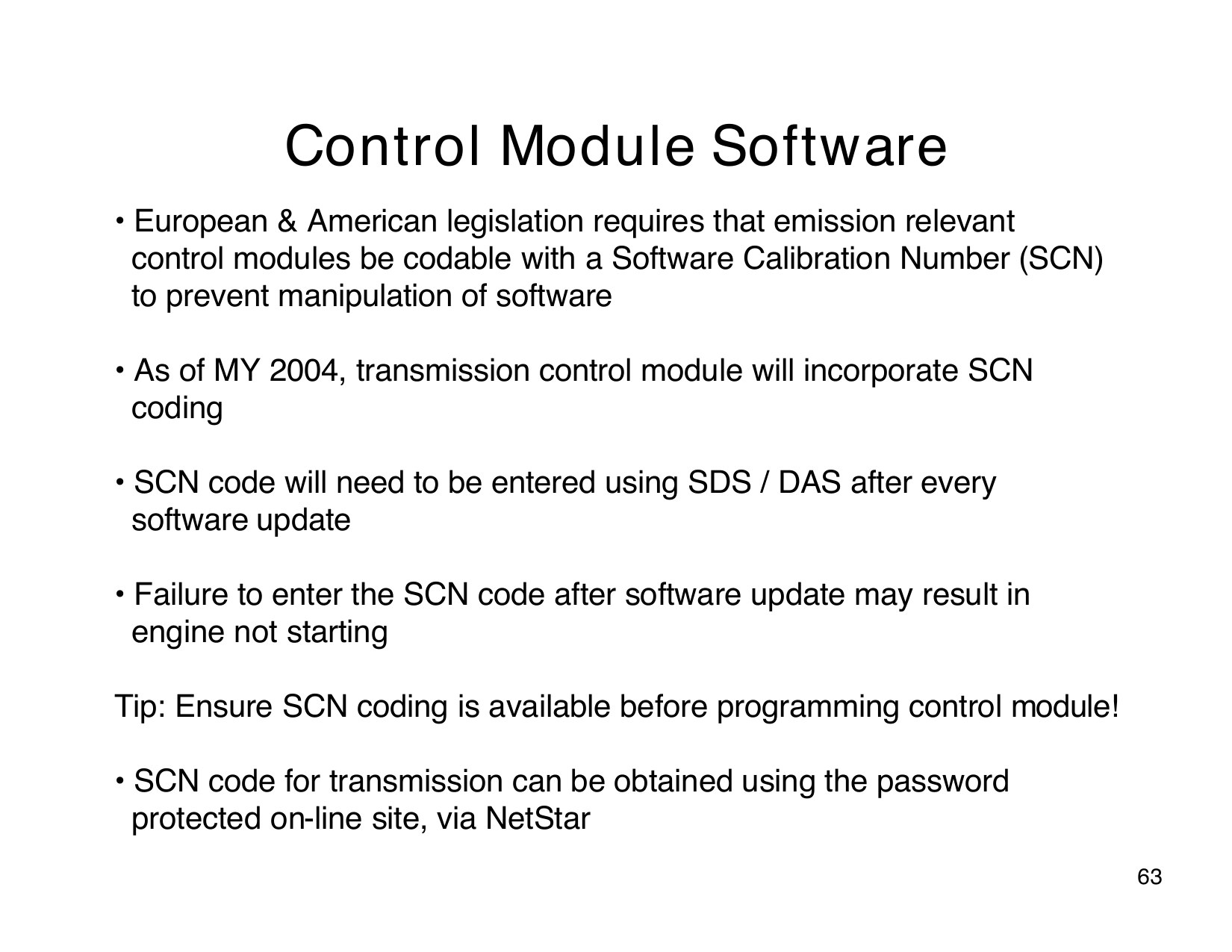

变矩器锁止、润滑与应急运行（原资料图60）

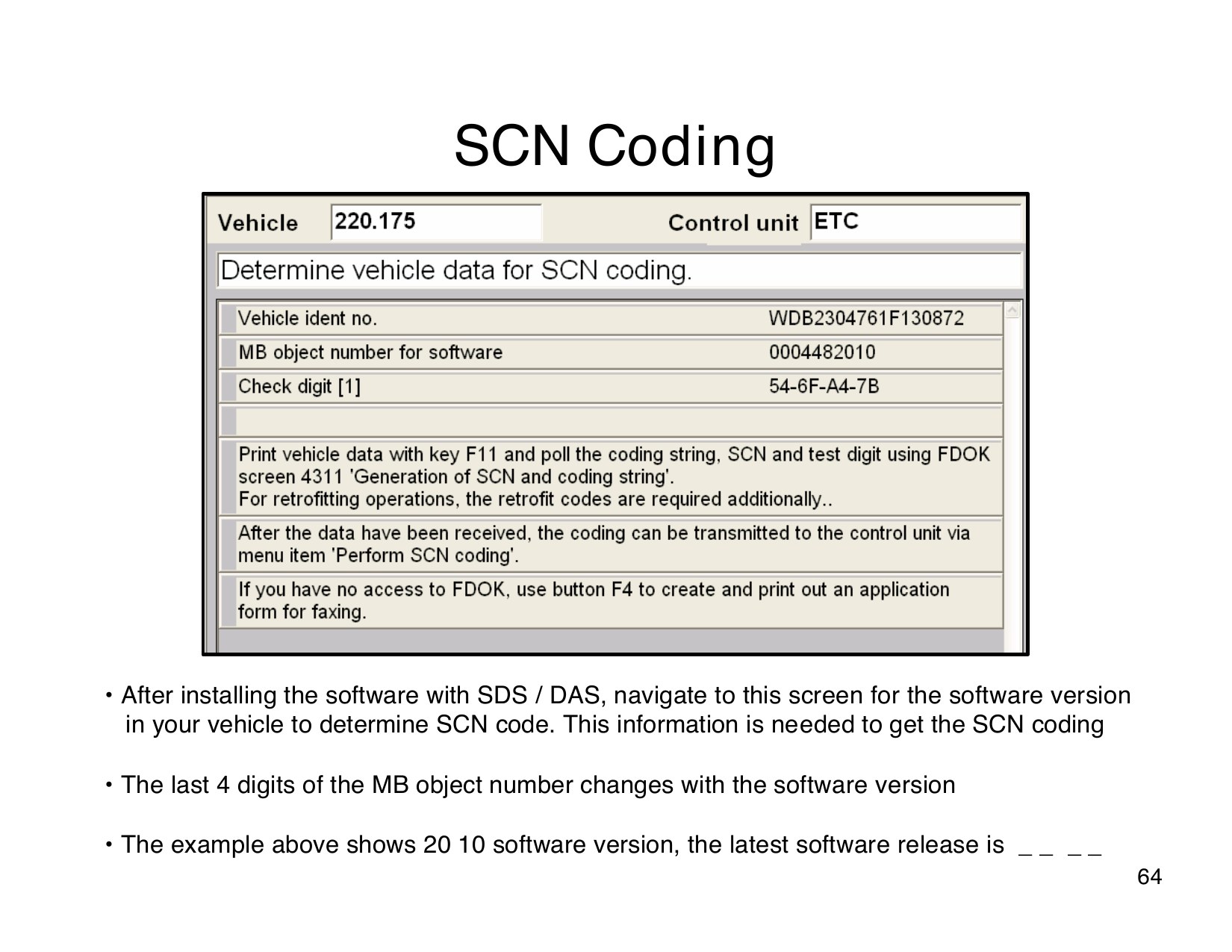

变矩器锁止、润滑与应急运行（原资料图61）

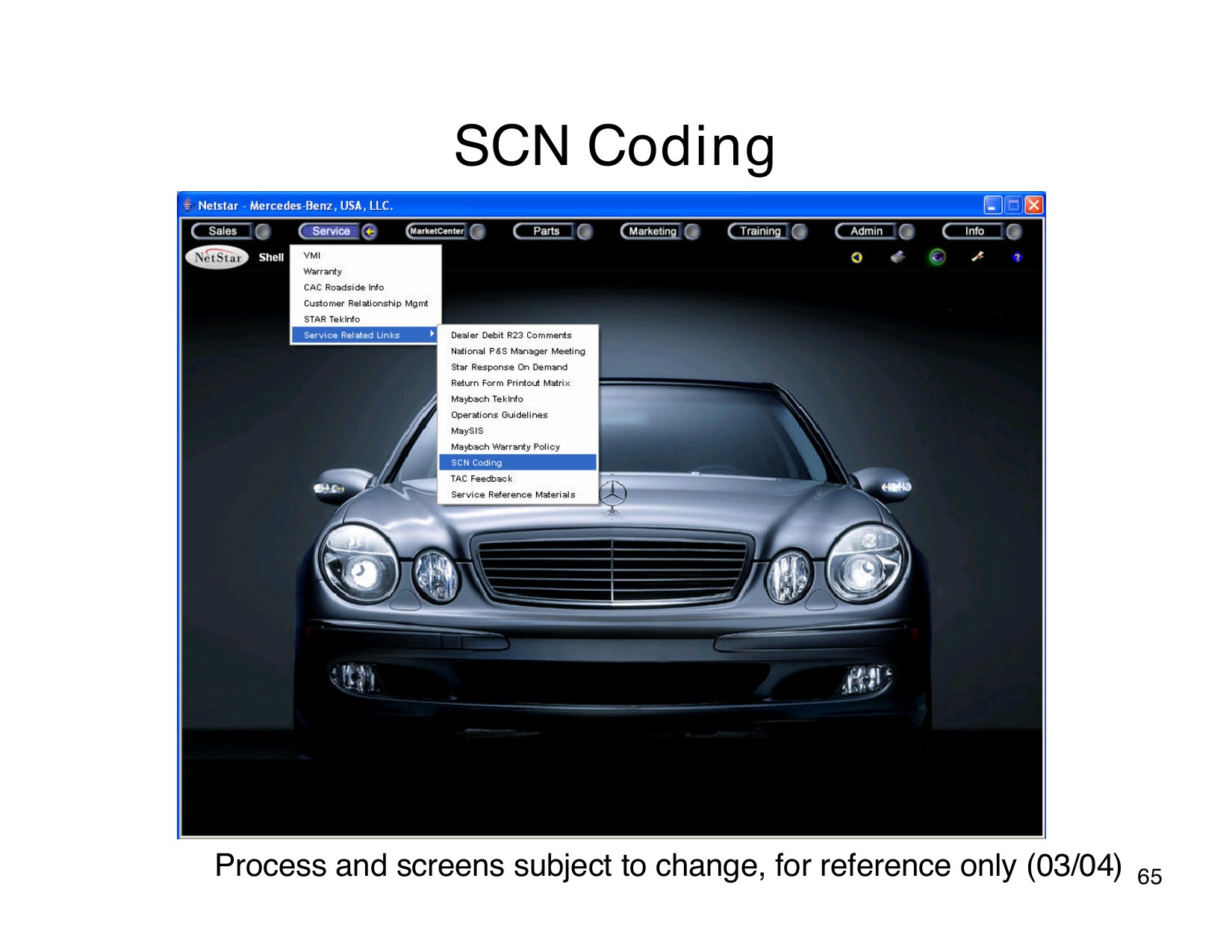

变矩器锁止、润滑与应急运行（原资料图62）

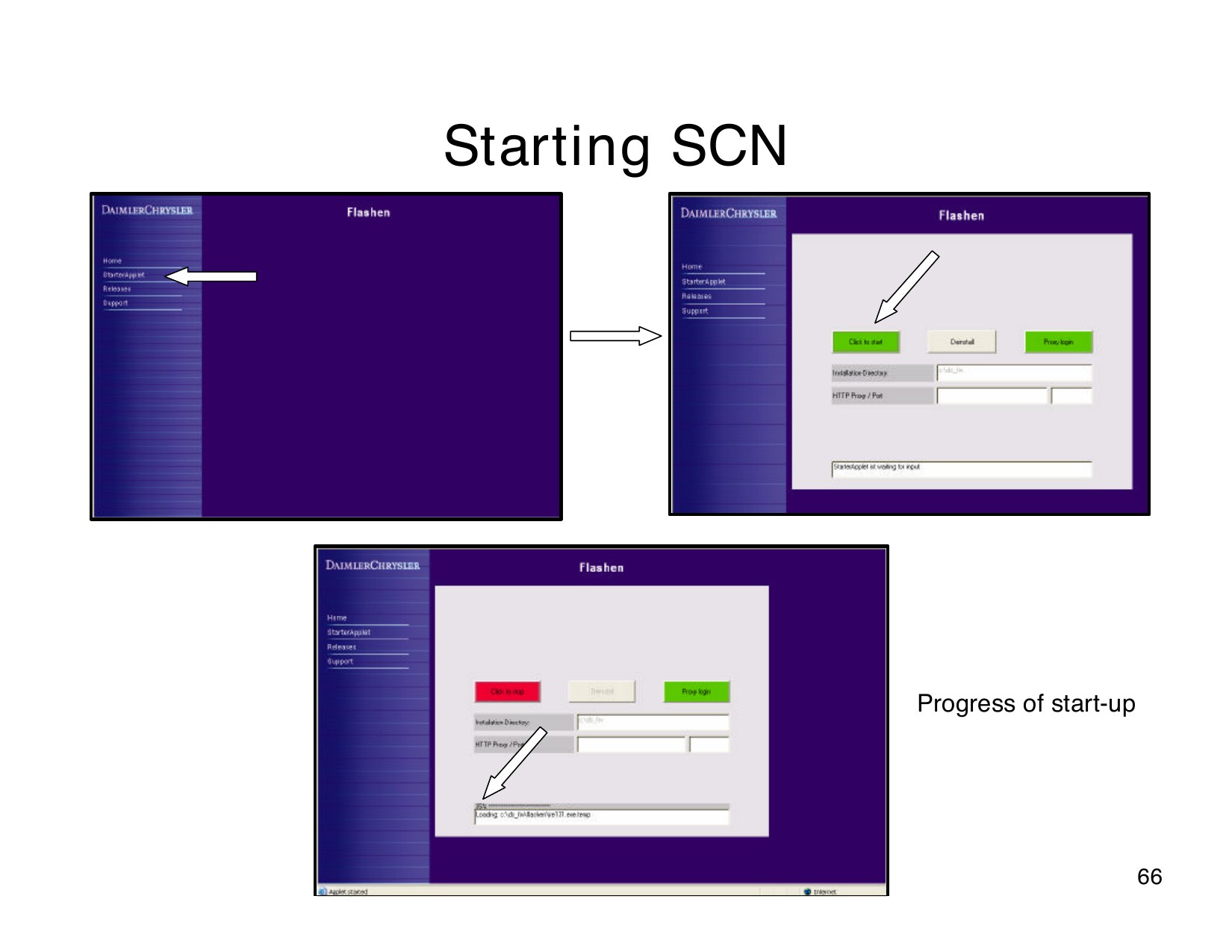

变矩器锁止、润滑与应急运行（原资料图63）

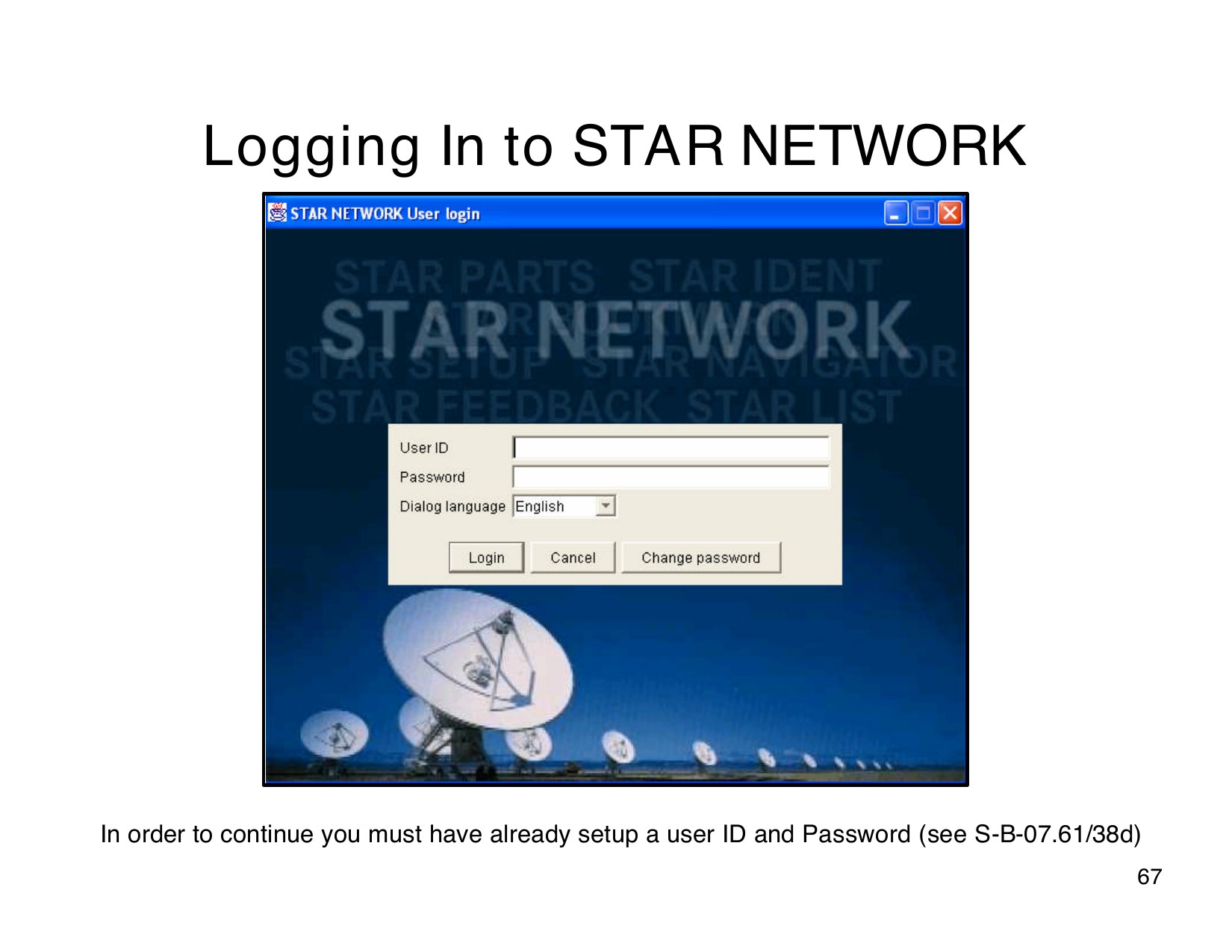

变矩器锁止、润滑与应急运行（原资料图64）

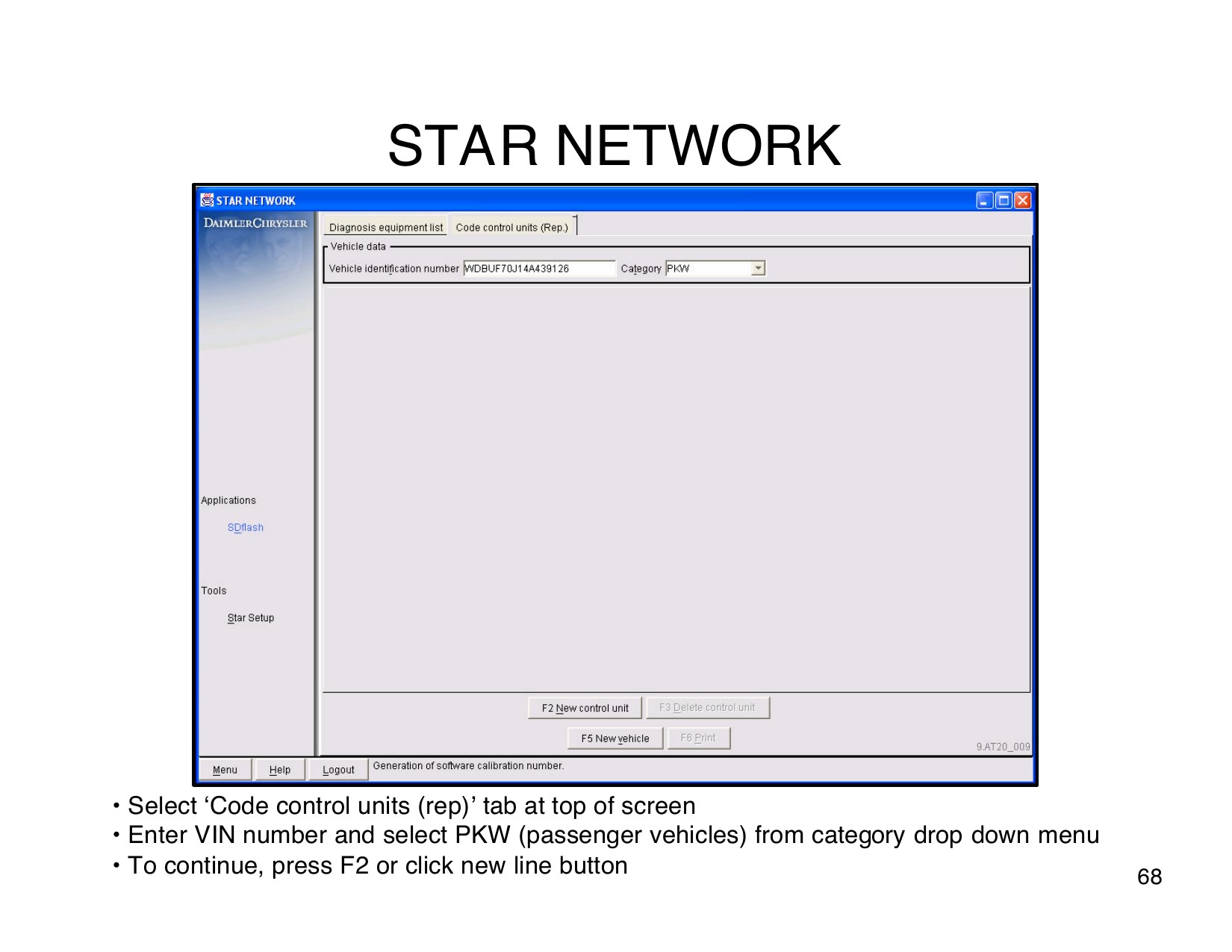

变矩器锁止、润滑与应急运行（原资料图65）

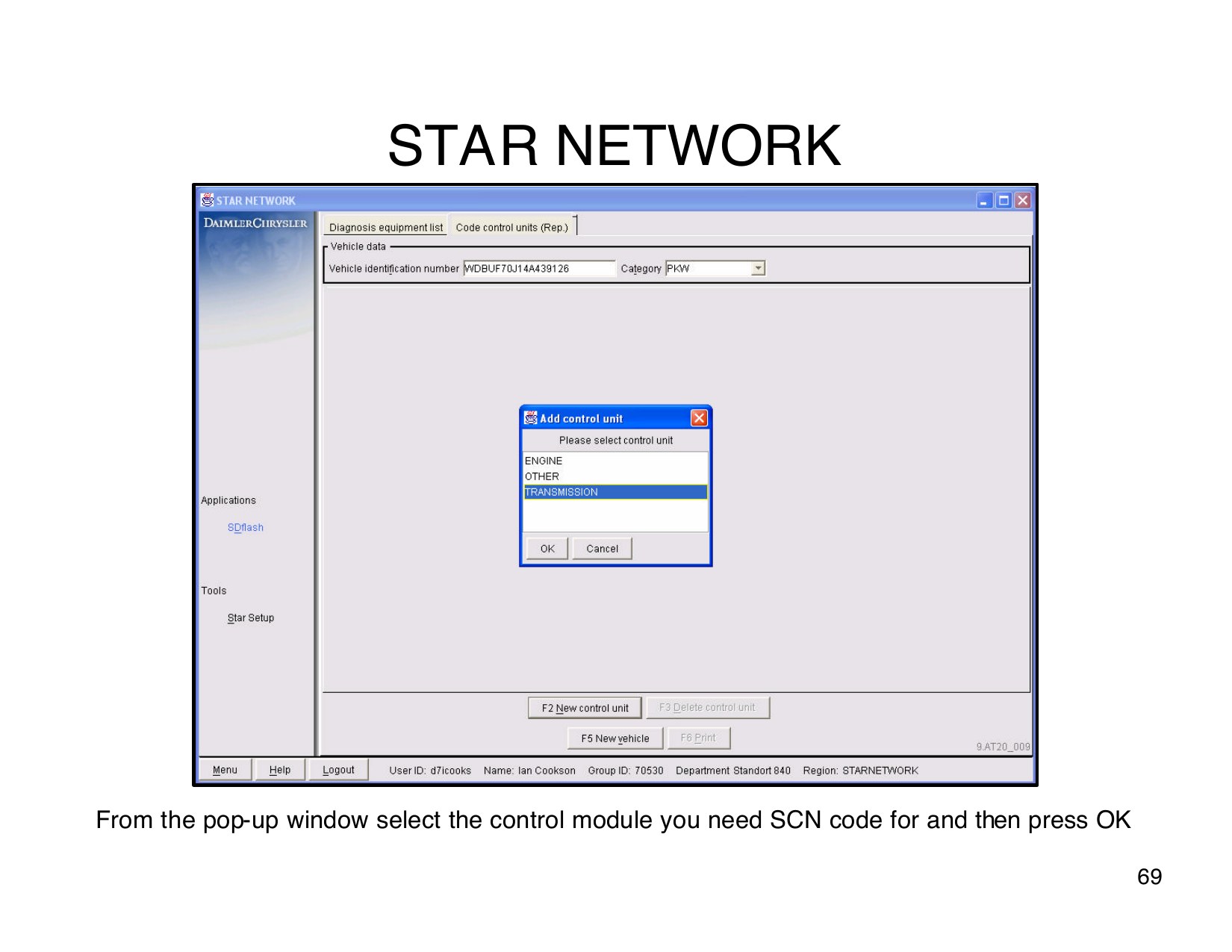

变矩器锁止、润滑与应急运行（原资料图66）

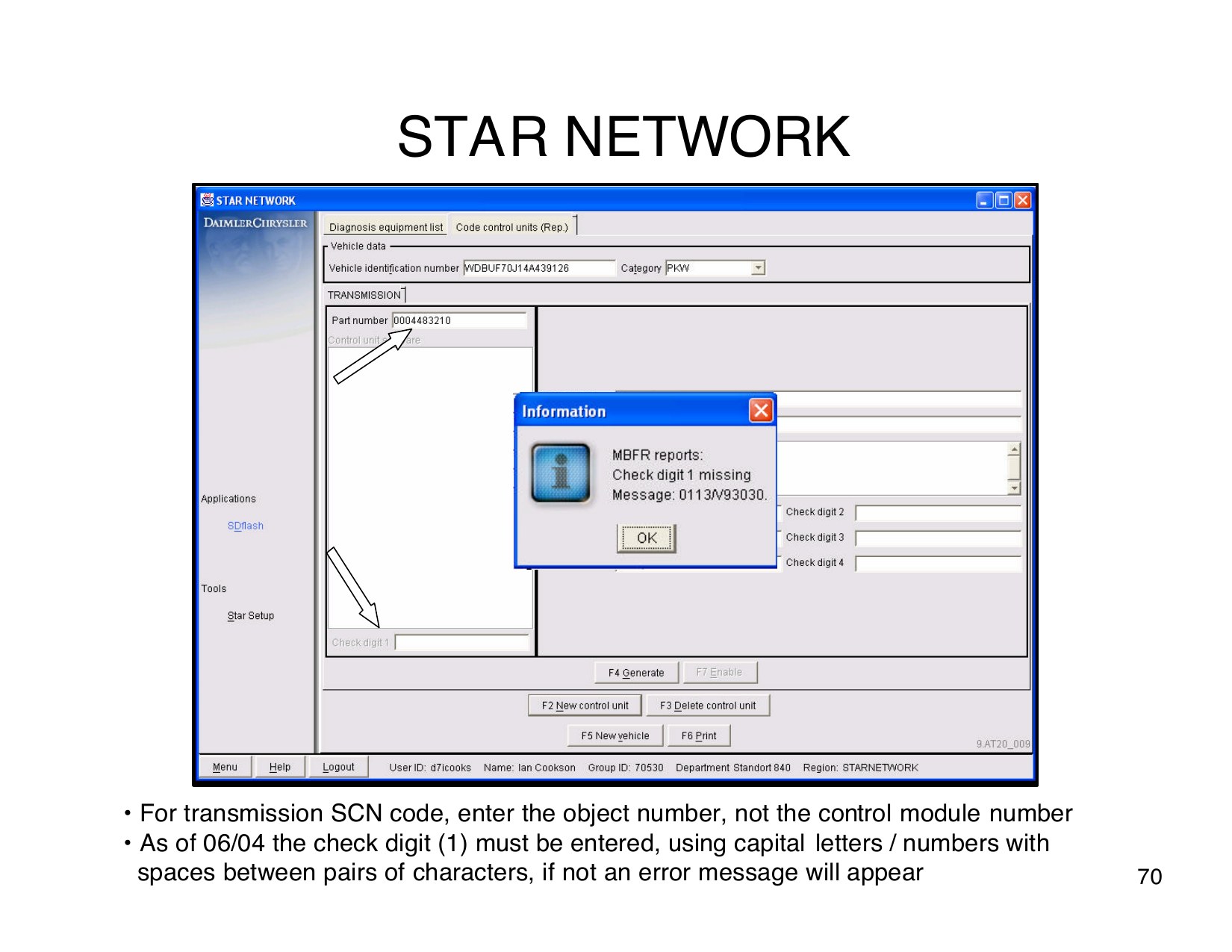

变矩器锁止、润滑与应急运行（原资料图67）

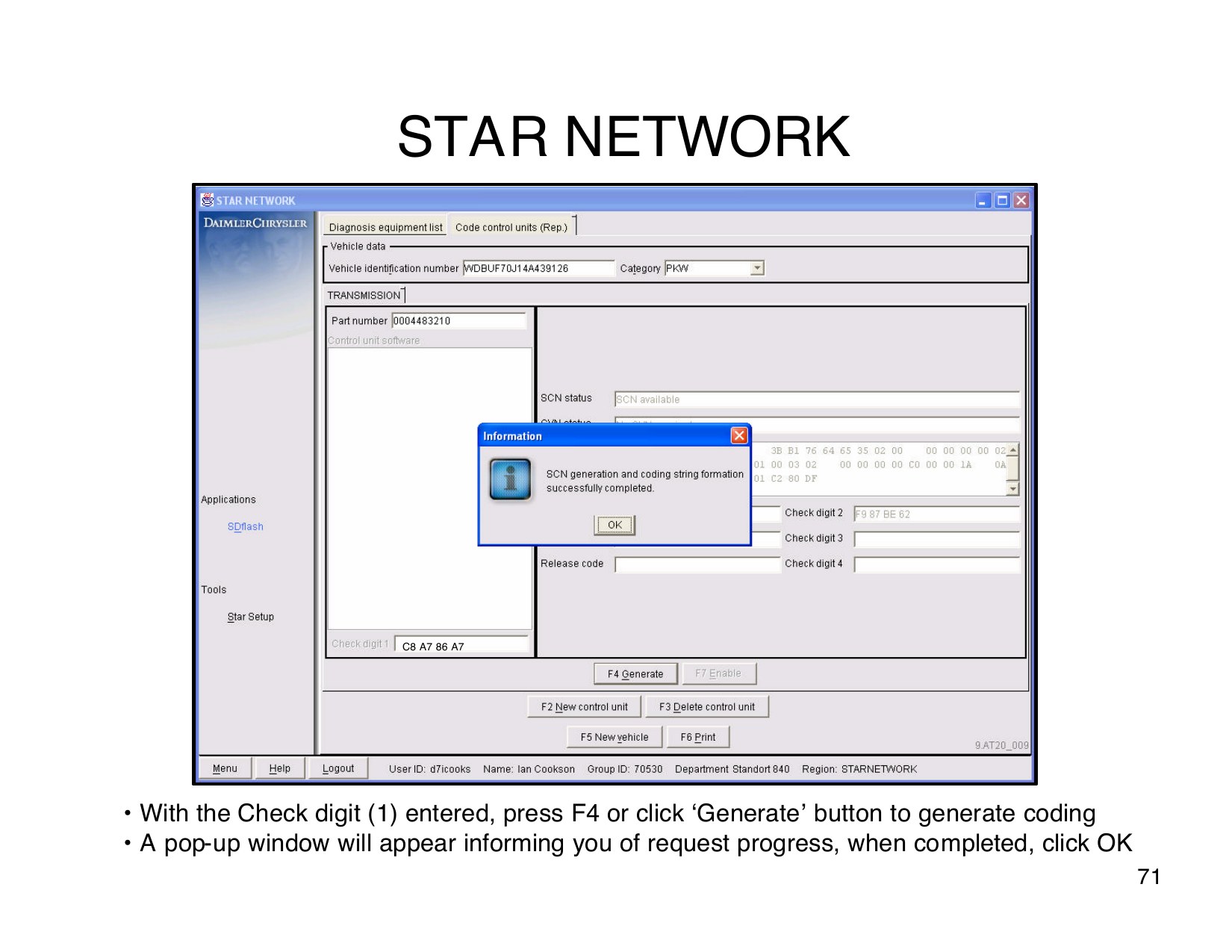

变矩器锁止、润滑与应急运行（原资料图68）

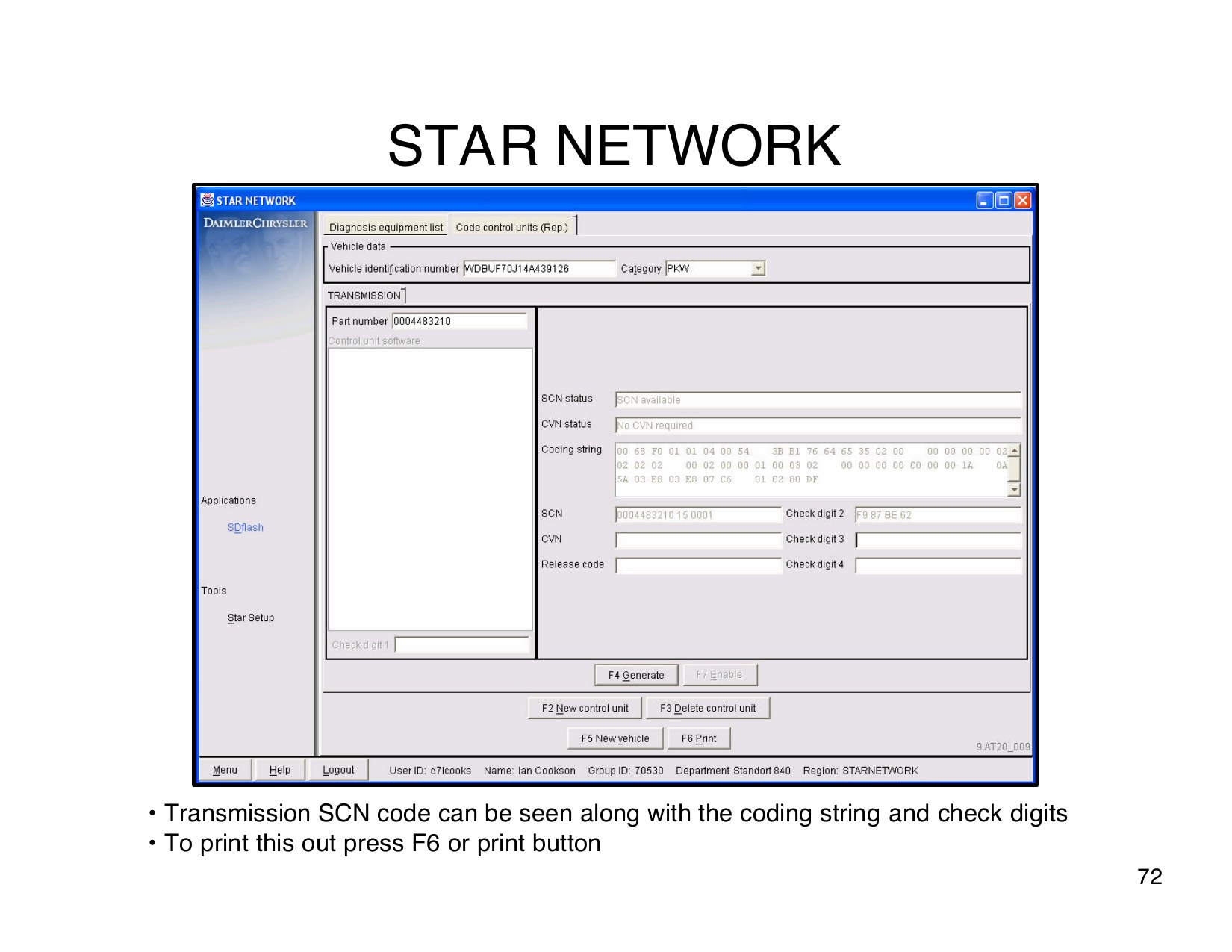

变矩器锁止、润滑与应急运行（原资料图69）
变矩器锁止、润滑与应急运行（原资料图70）

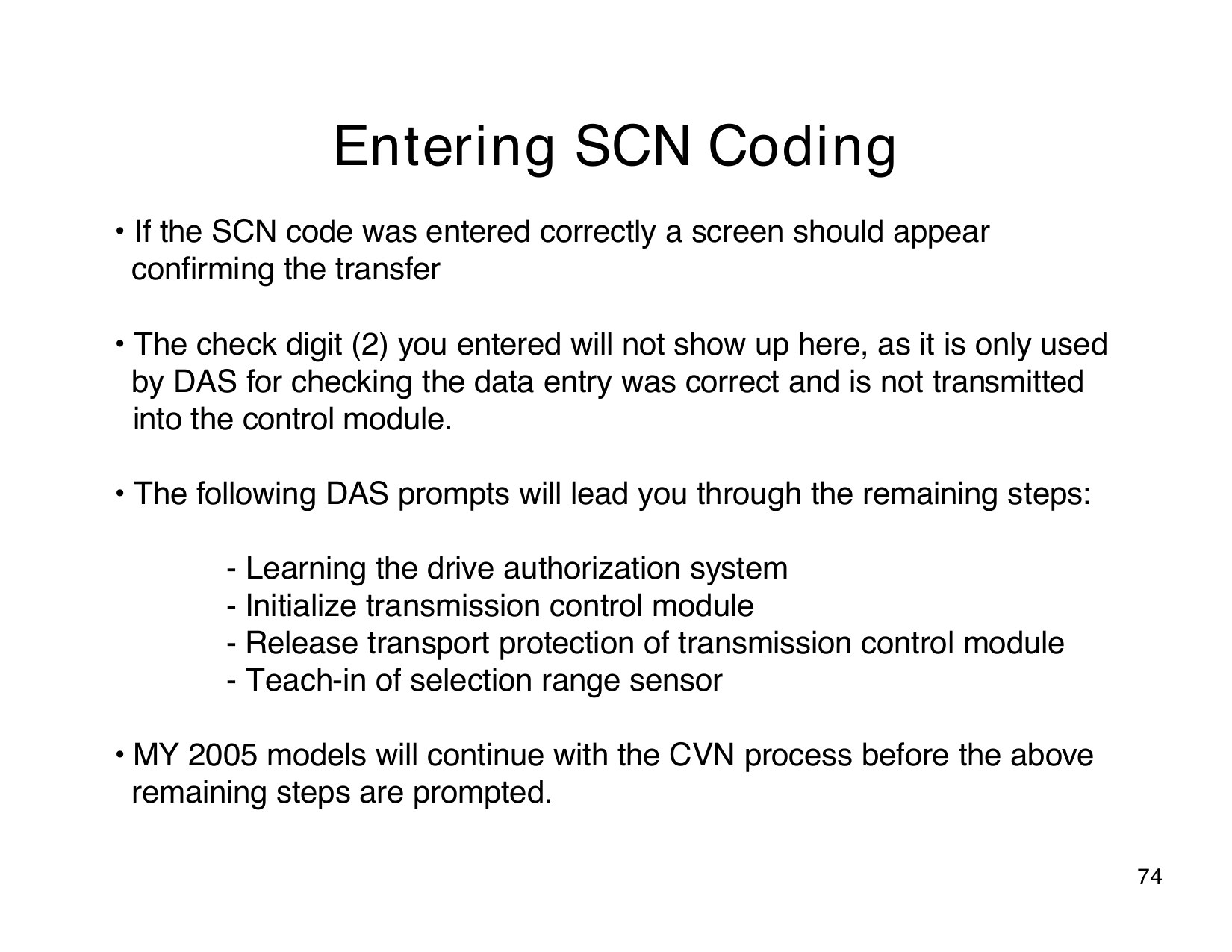

变矩器锁止、润滑与应急运行（原资料图71）

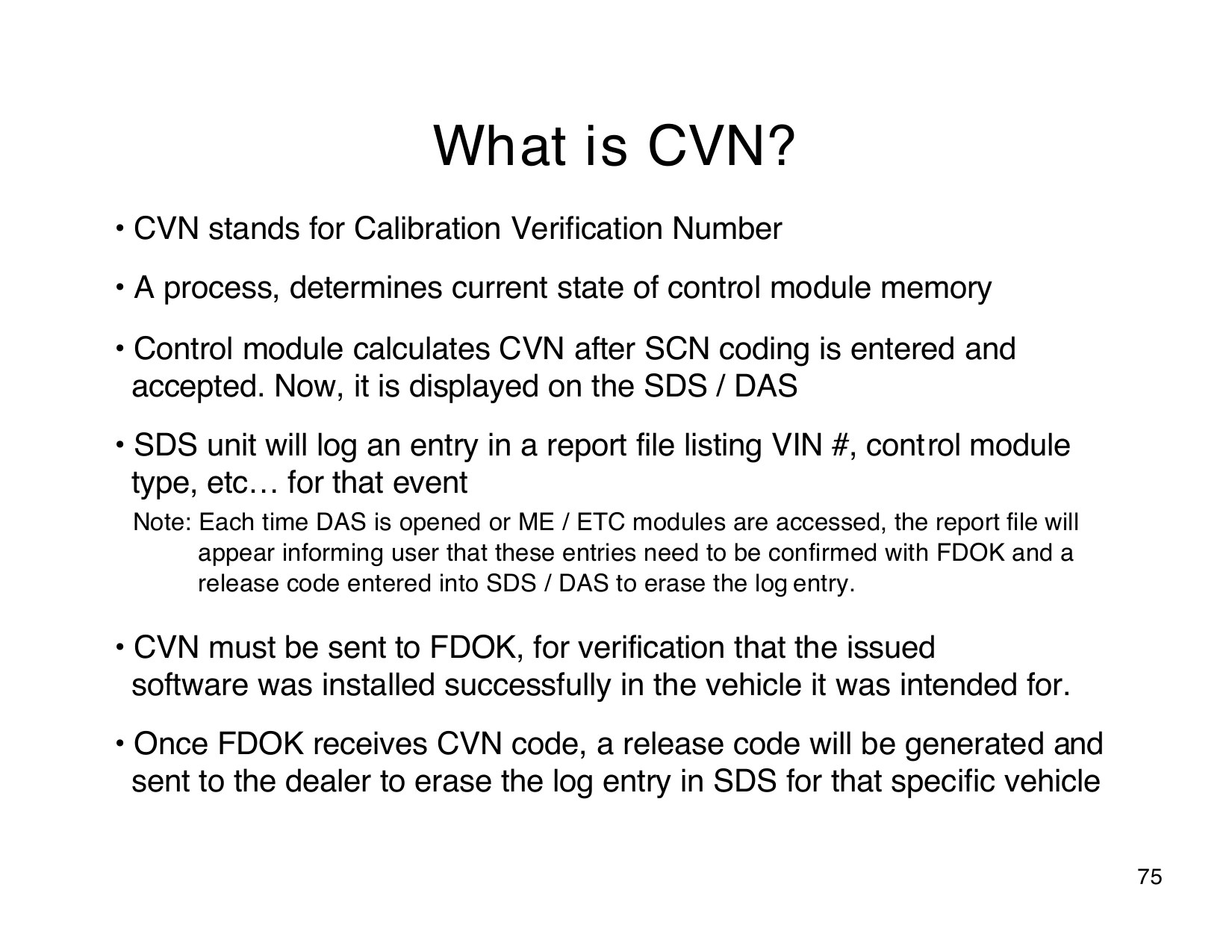

变矩器锁止、润滑与应急运行（原资料图72）

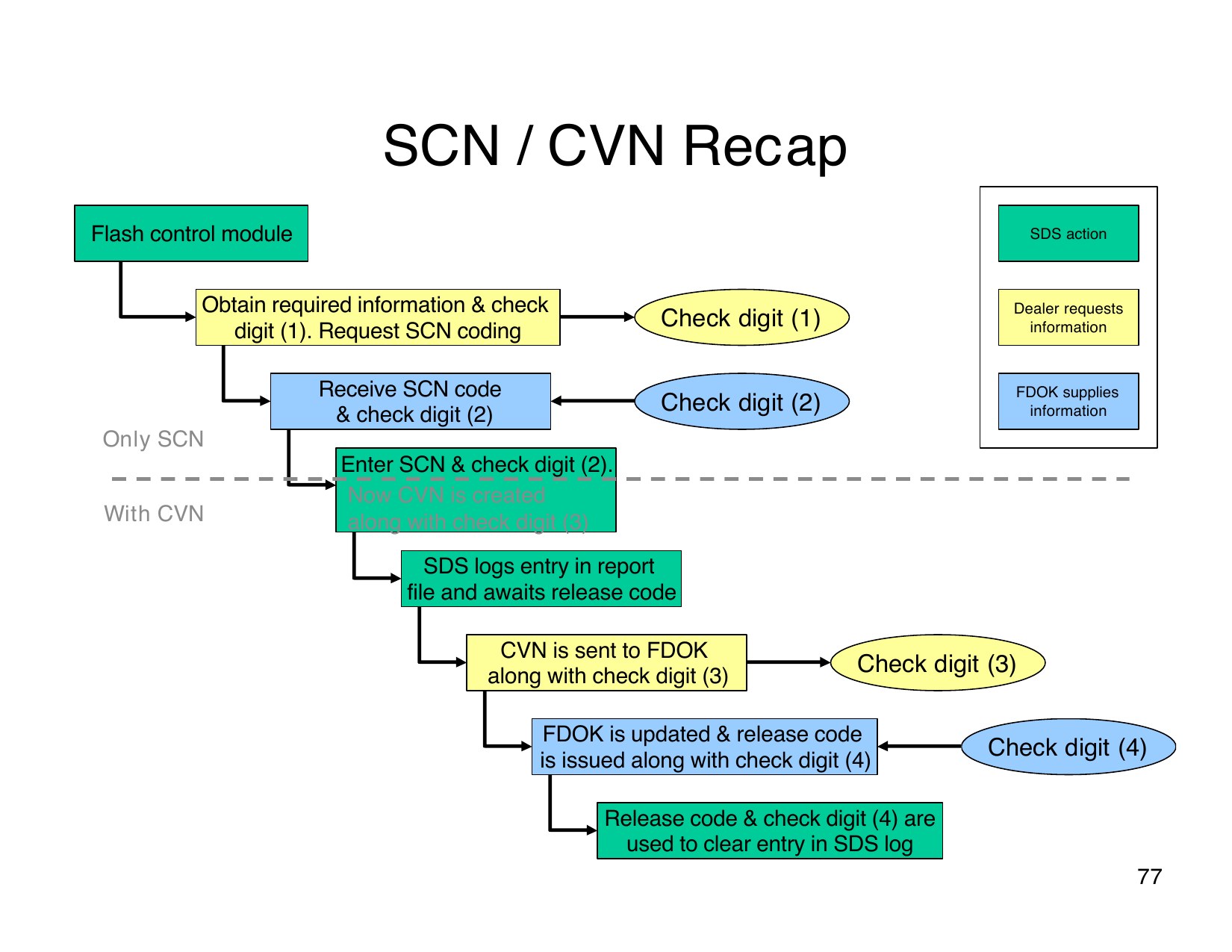

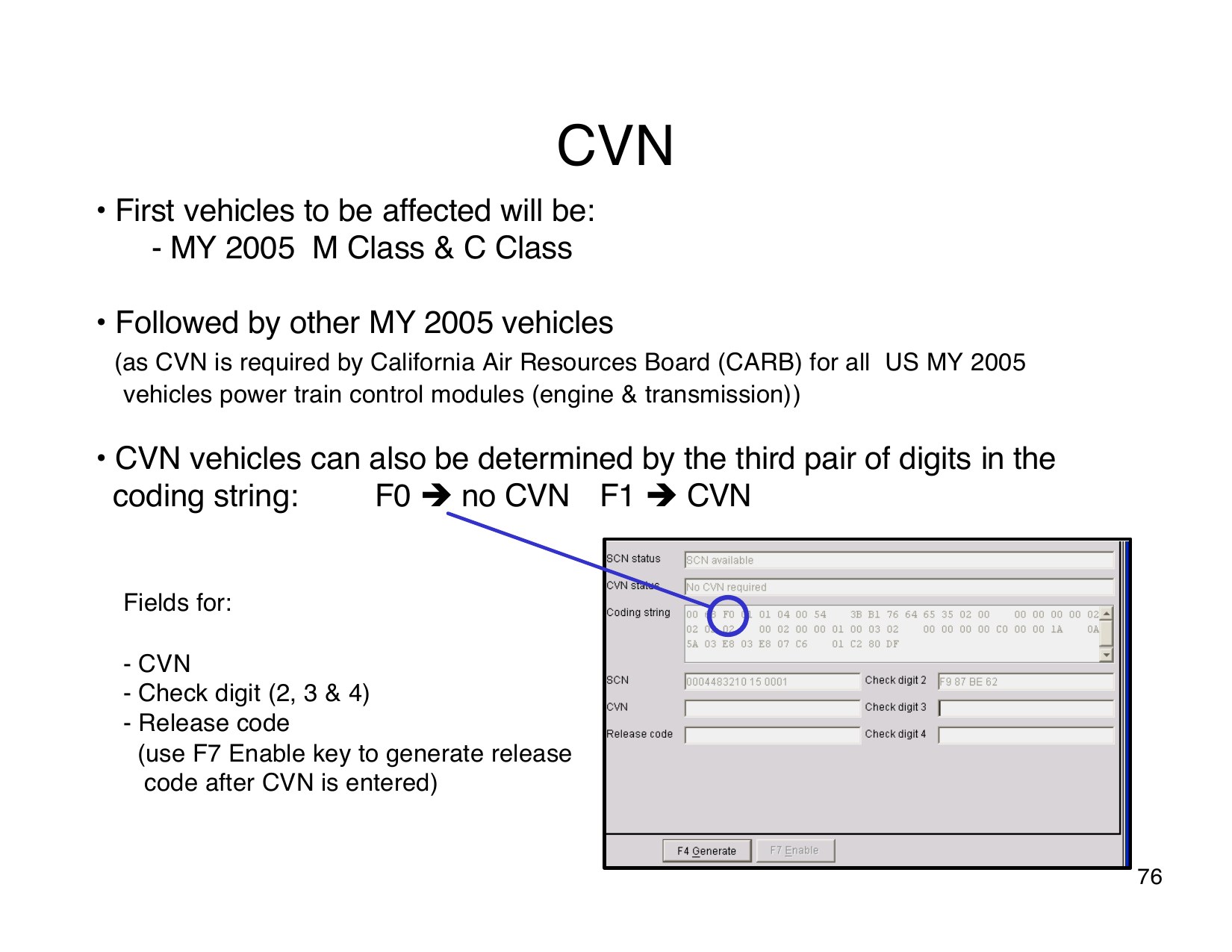

变矩器锁止、润滑与应急运行（原资料图73）
变矩器锁止、润滑与应急运行（原资料图74）
变矩器锁止、润滑与应急运行（原资料图75）

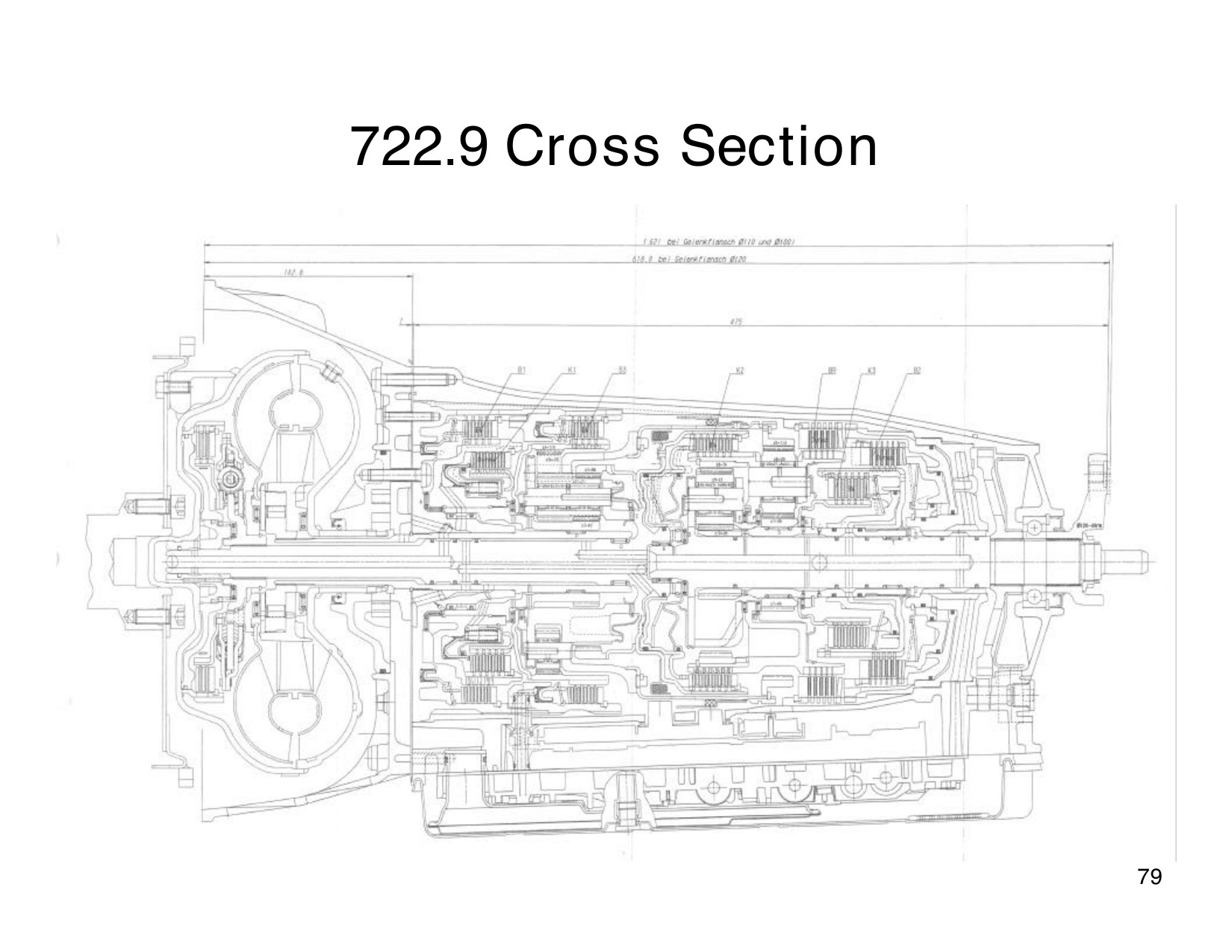

变矩器锁止、润滑与应急运行（原资料图76）

维修诊断使用要点

  • 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
  • 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。

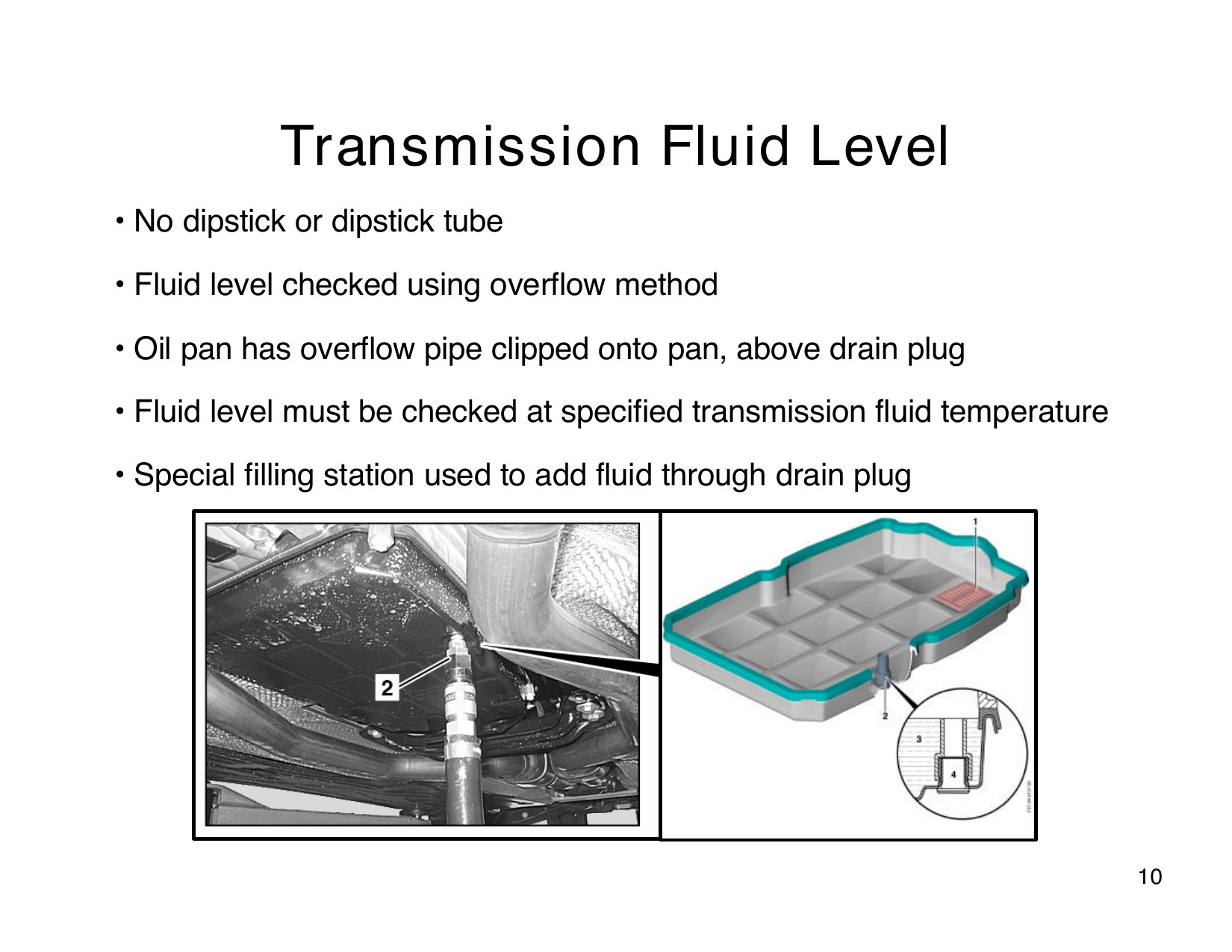

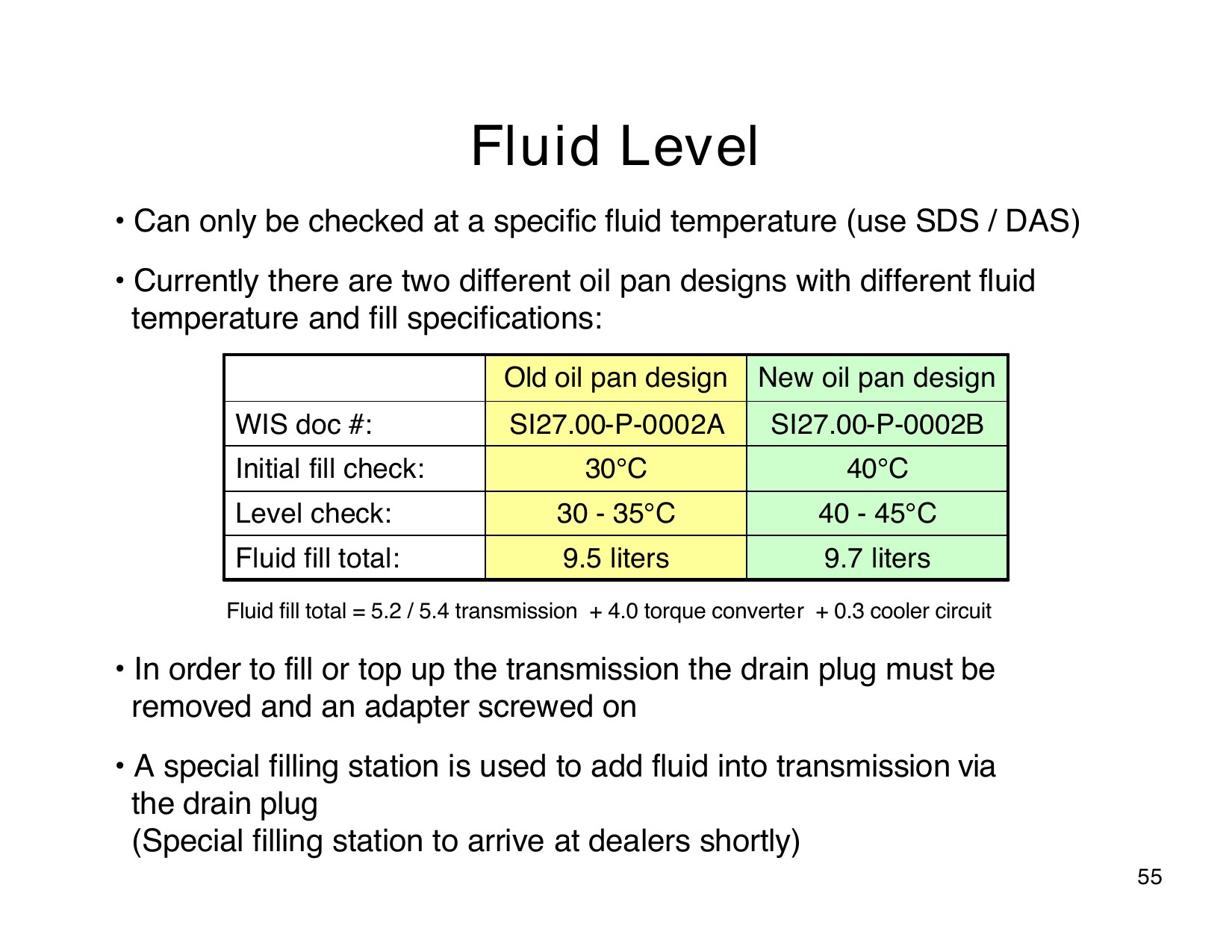

  • 检查油液时使用规定型号，并严格执行对应的油温与液位流程。

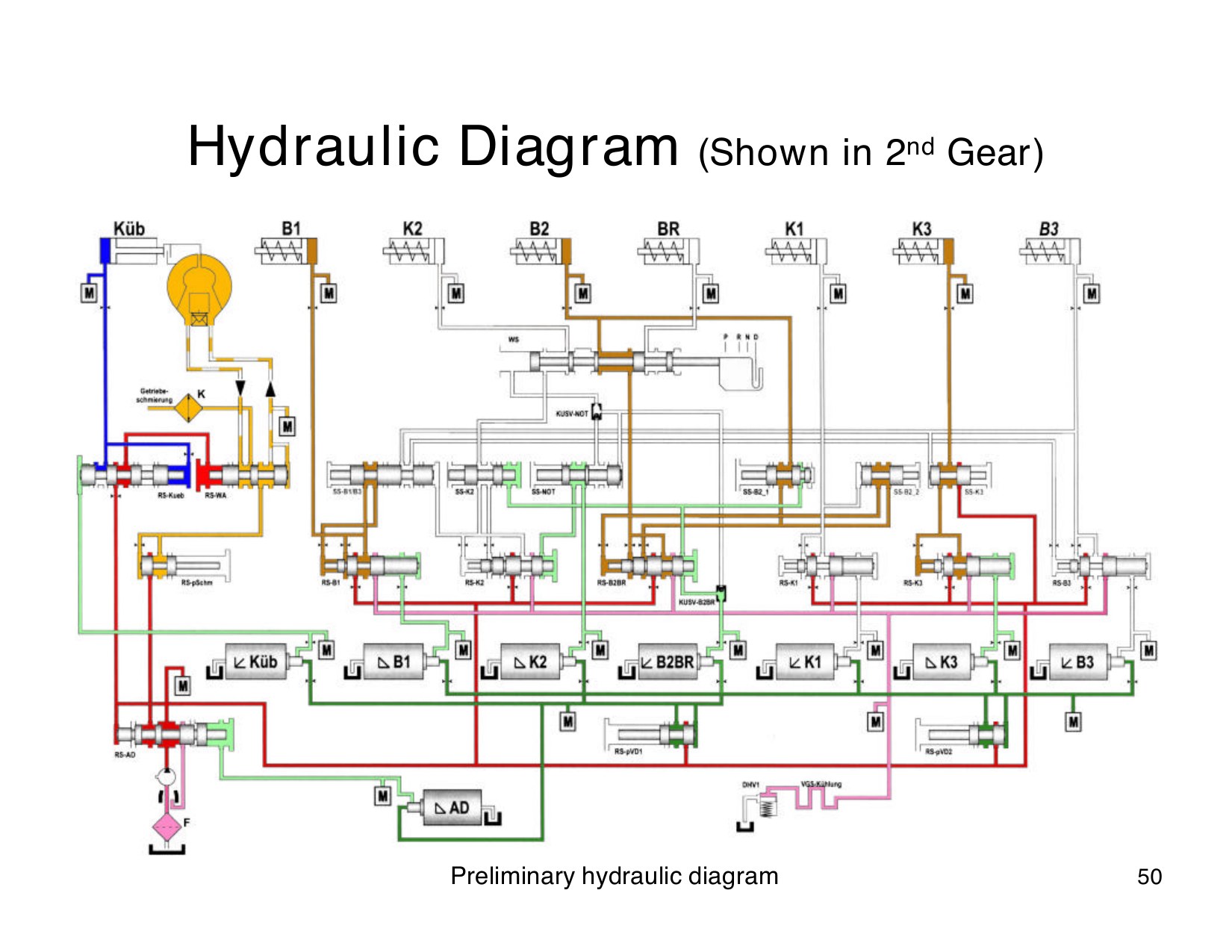

  • 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
  • 维修后完成规定的初始化、学习、路试和泄漏复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
