奔驰722.6变速箱液压油路：各挡动力流、换挡重叠与阀体诊断

722.6的工作压力经阀体分配到相应离合器和制动器。换挡不是简单切断一个元件后再接合另一个元件，而是两个压力变化相互重叠，以保证动力连续和换挡平顺。

看油路图时应沿油泵、调压阀、电磁阀、换挡阀、蓄压或缓冲元件一直追踪到执行元件，不能只根据某个电磁阀报码直接判断阀体损坏。

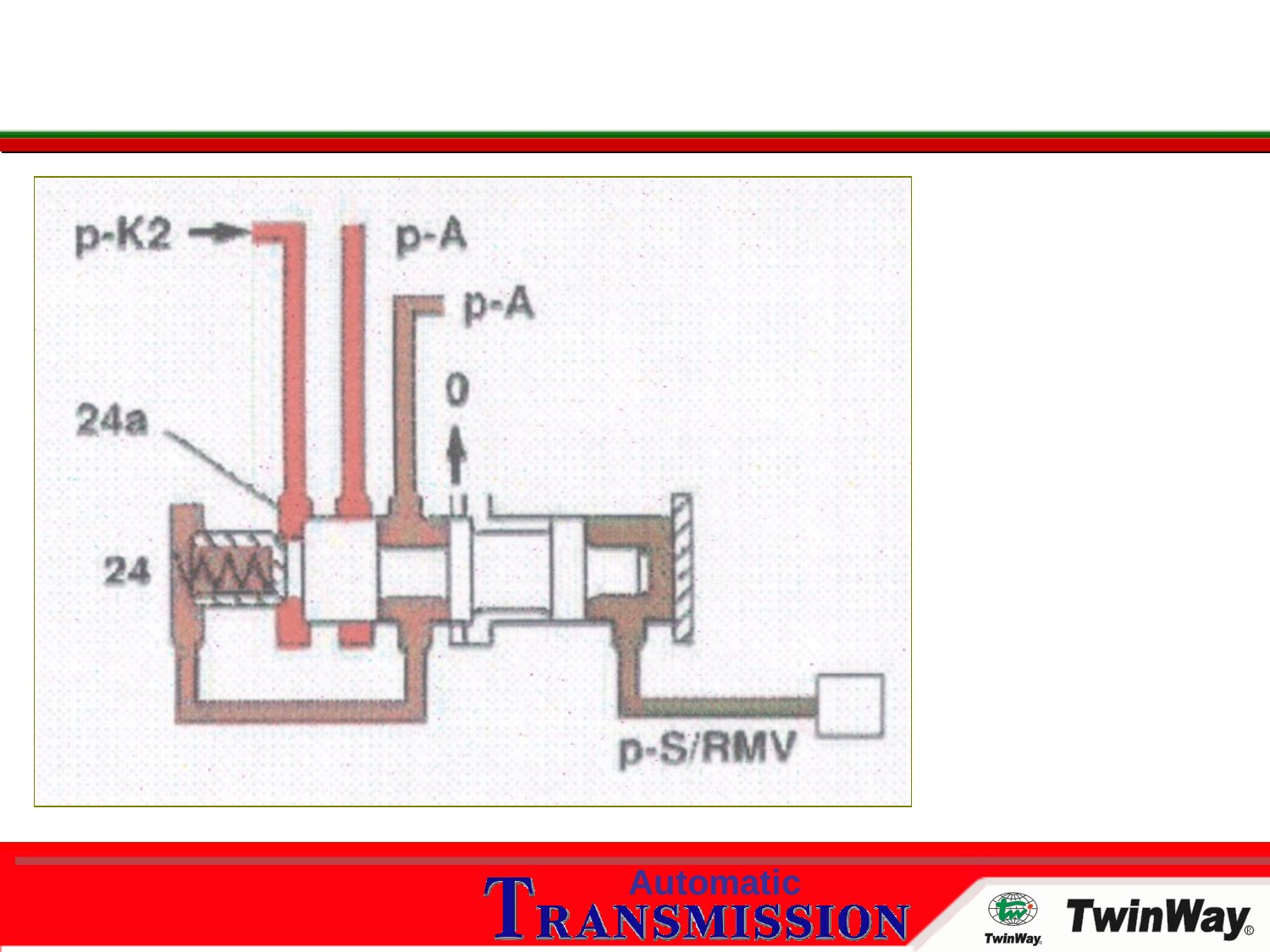

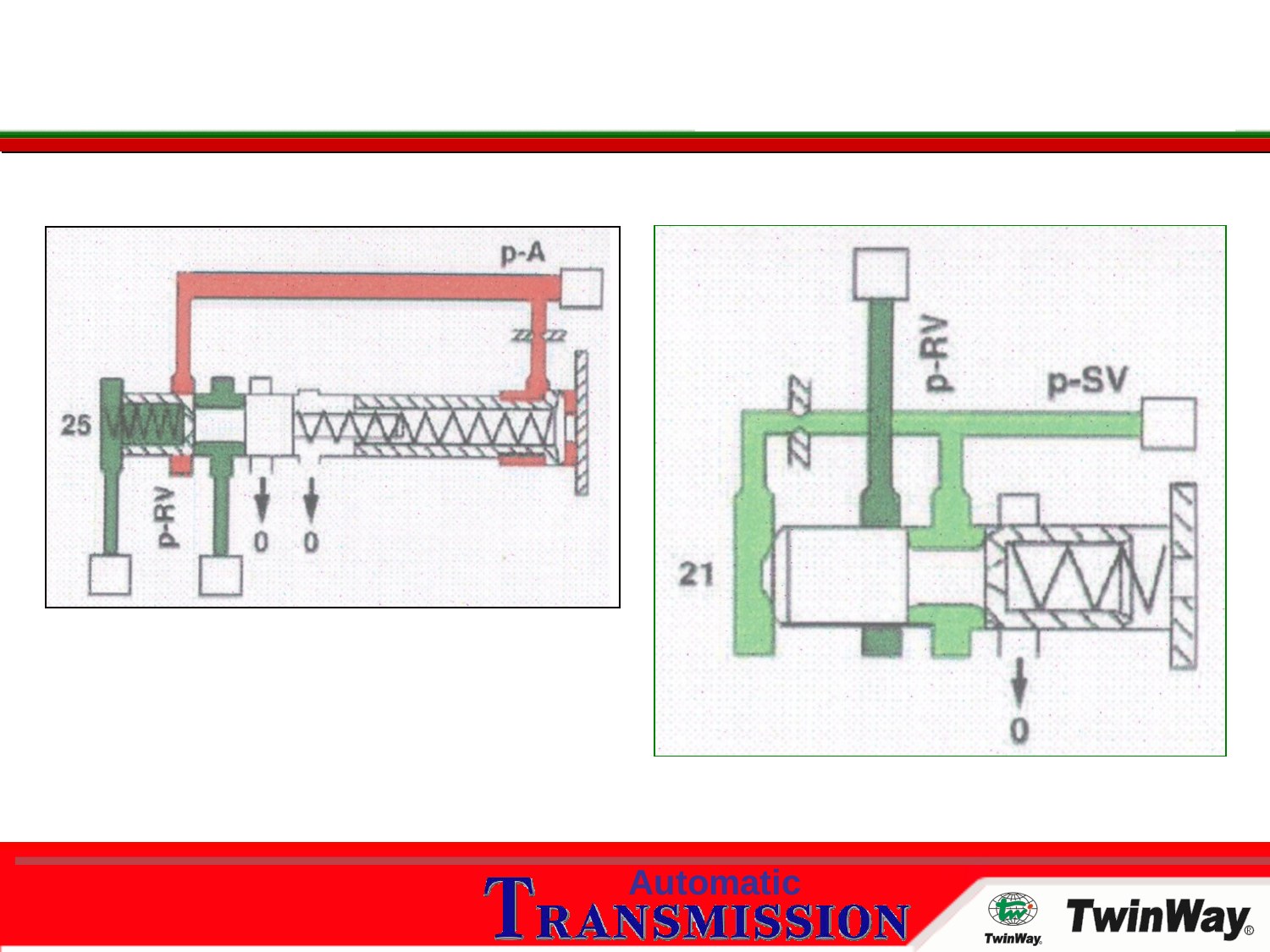

一、主油压与阀体通道

油泵供油经过调压和润滑分配形成系统工作基础。油位、油温、滤清器阻塞和内部泄漏都会改变可用压力。

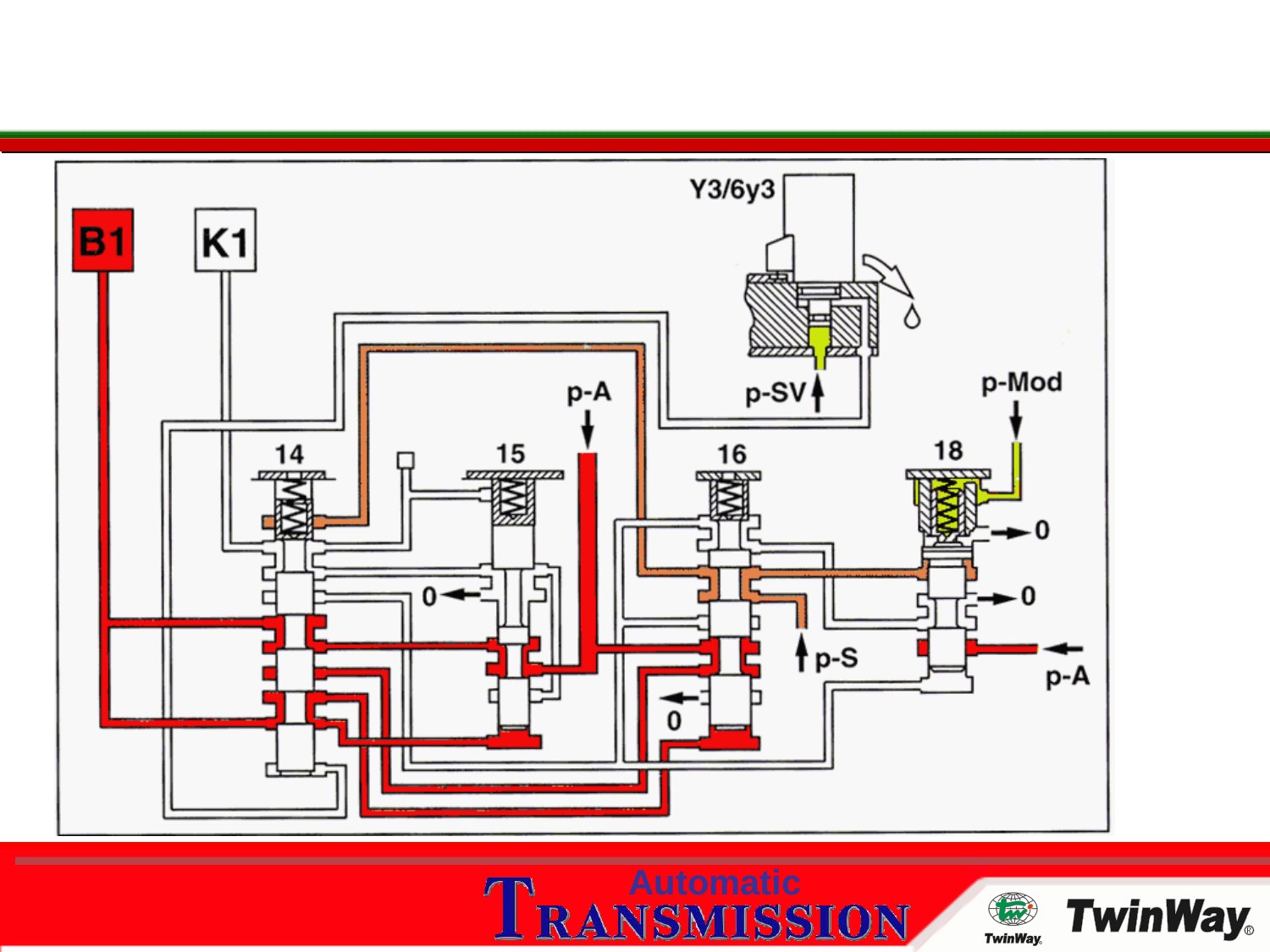

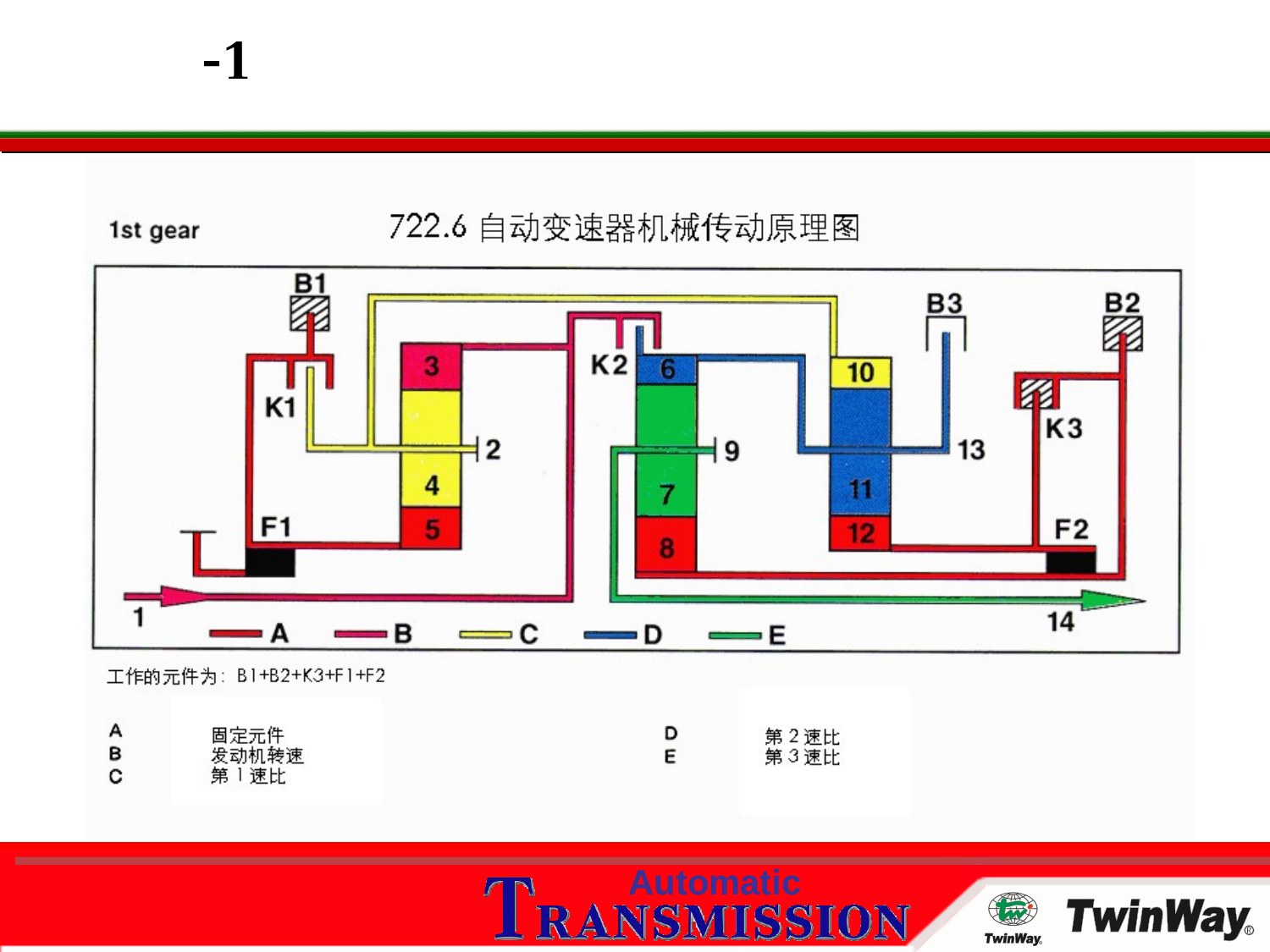

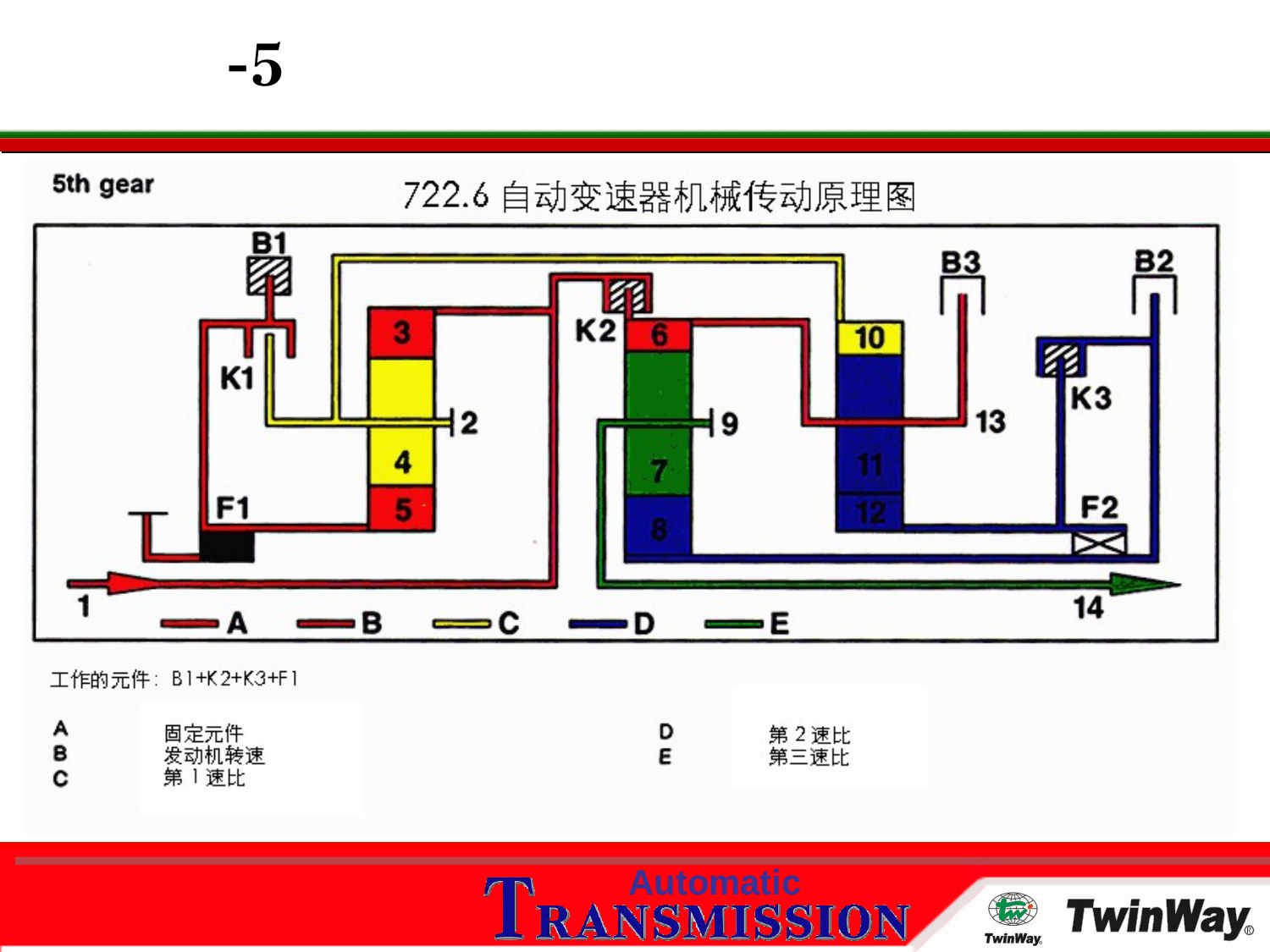

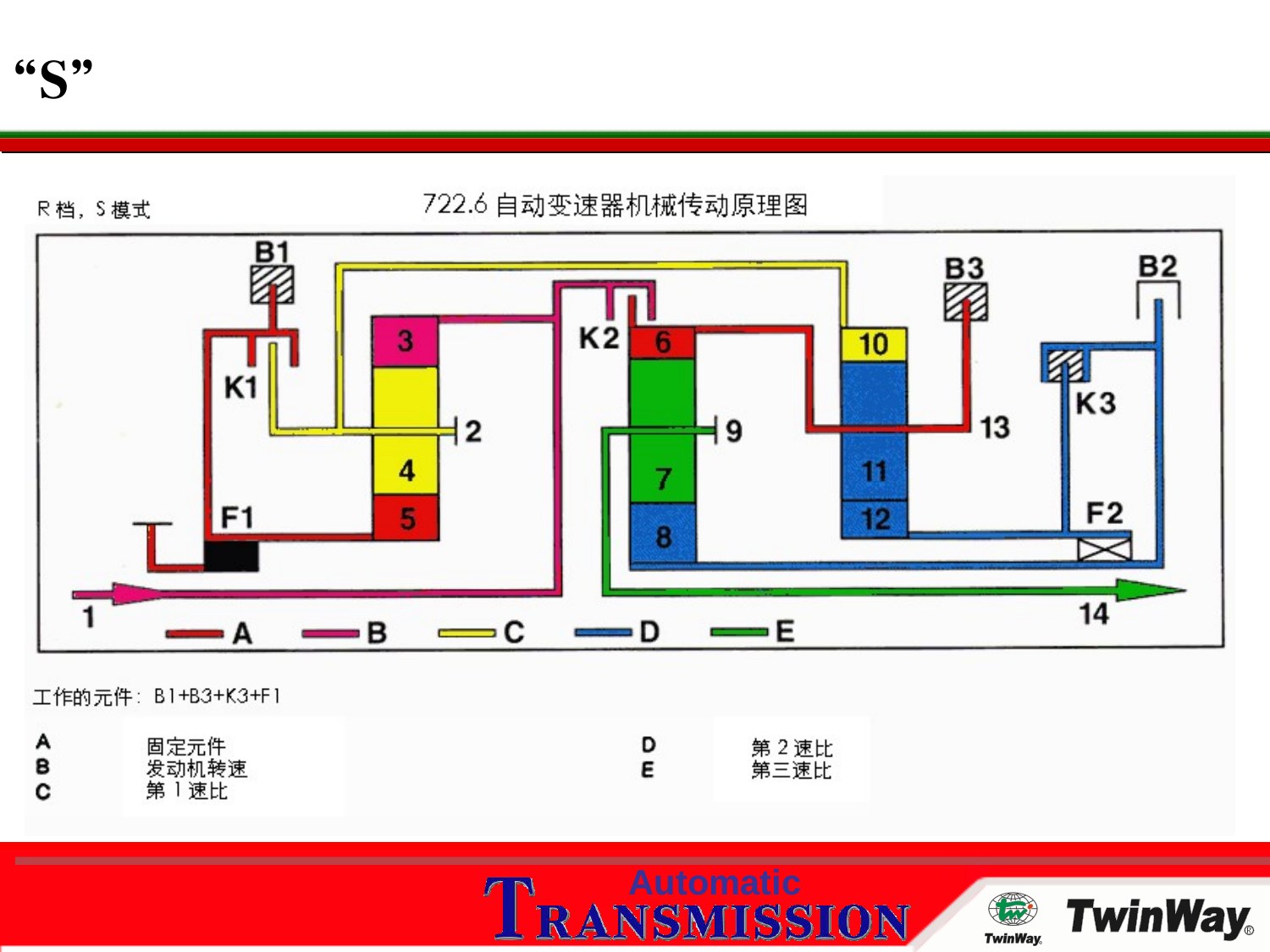

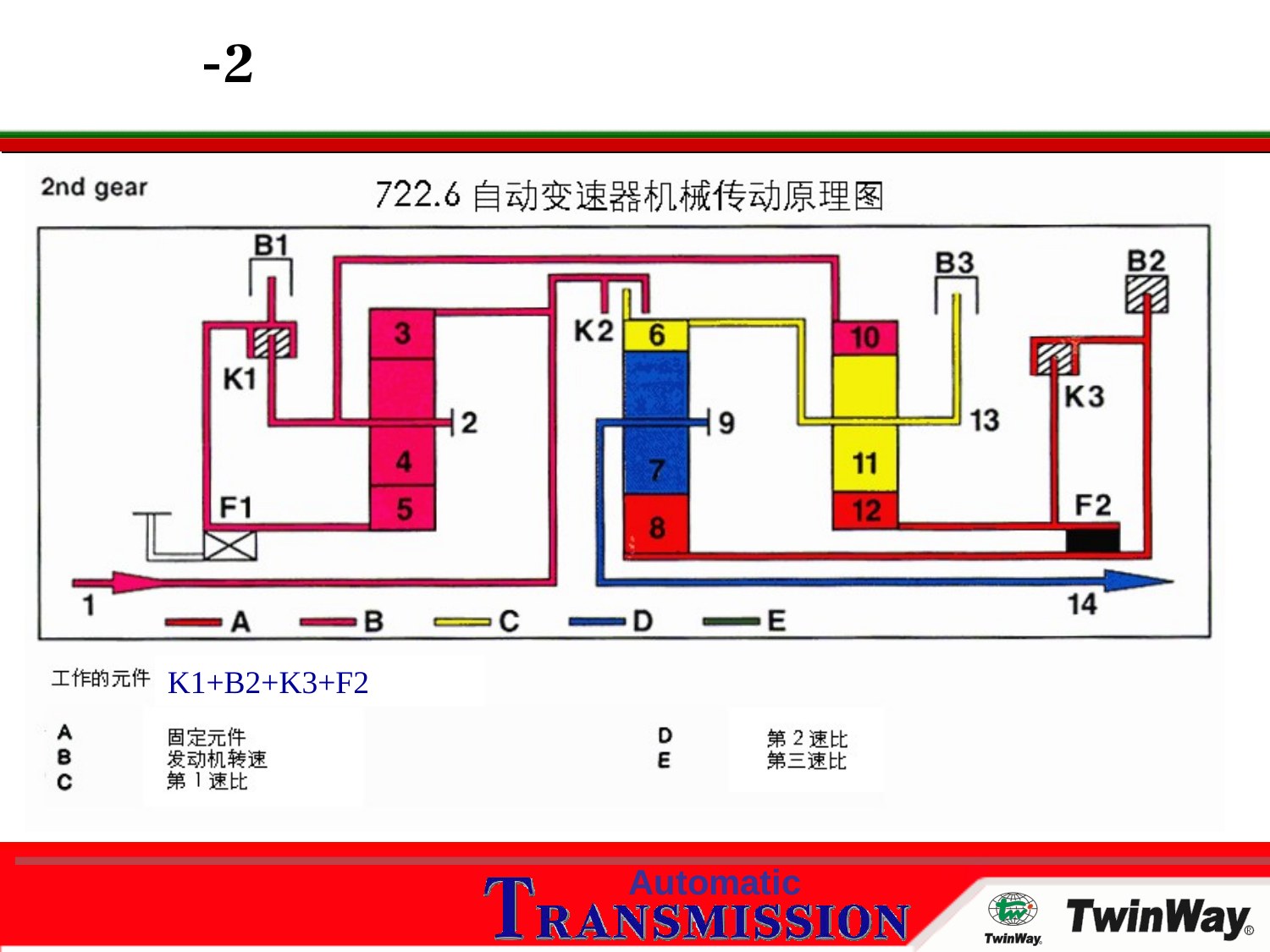

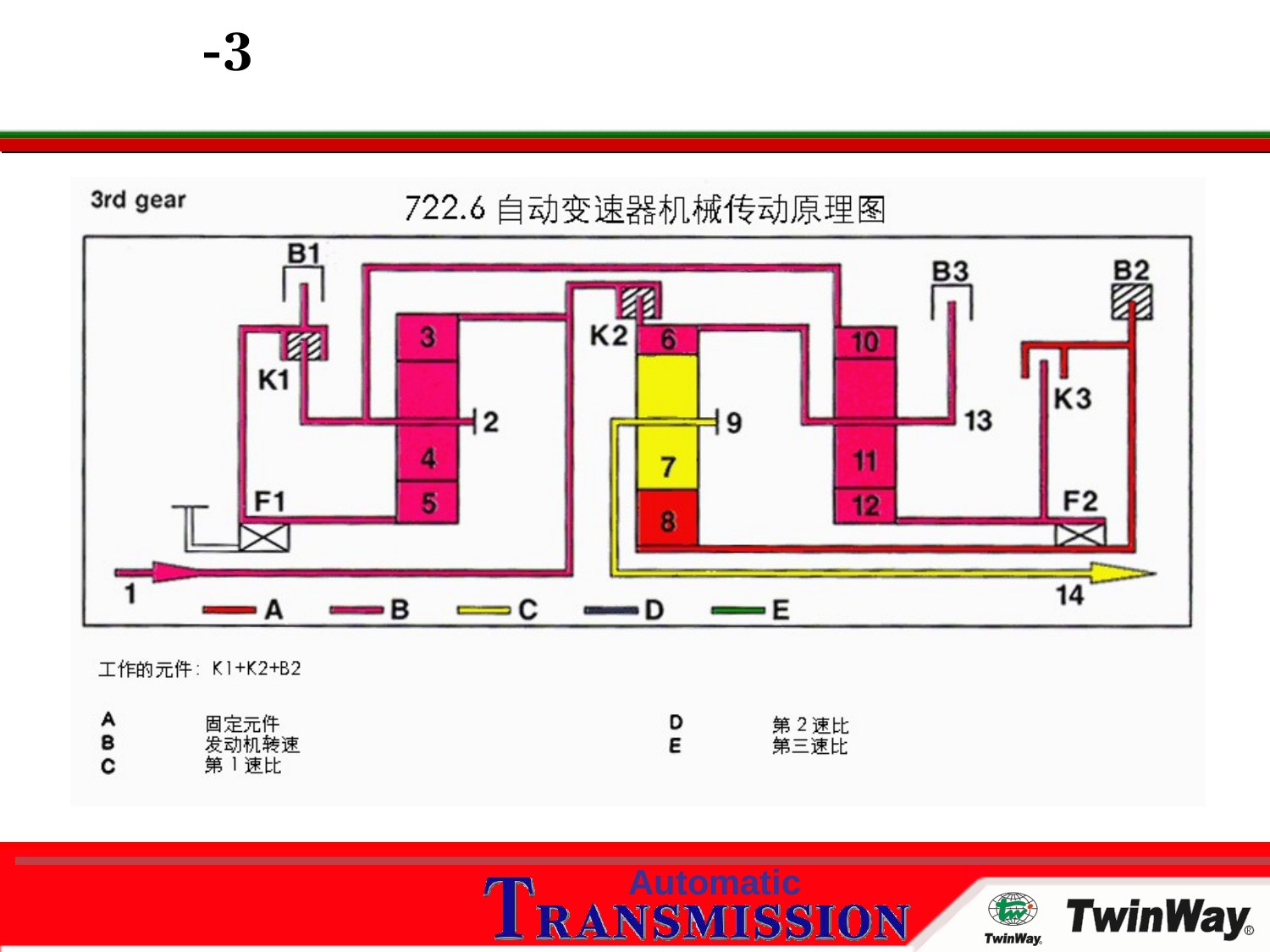

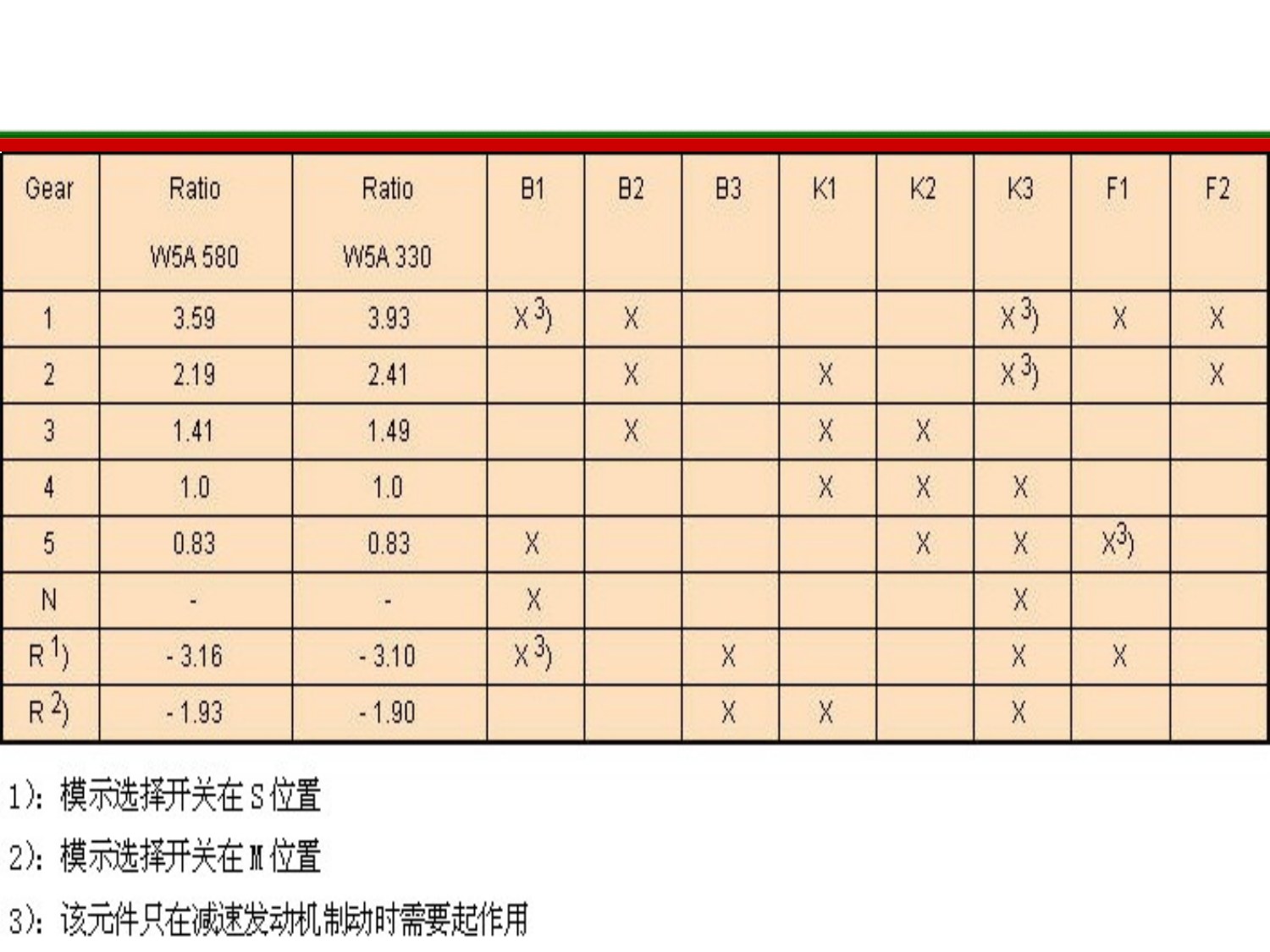

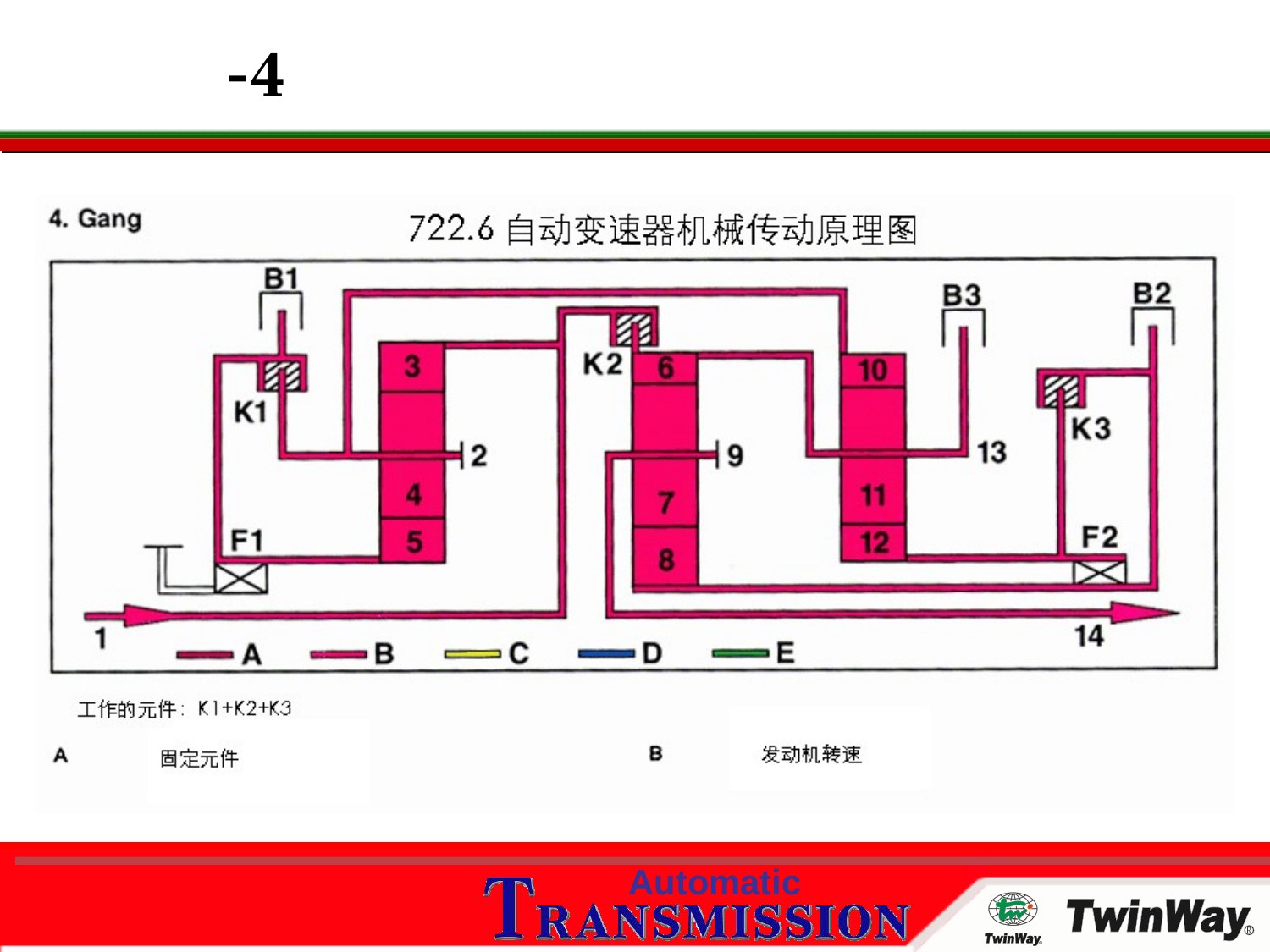

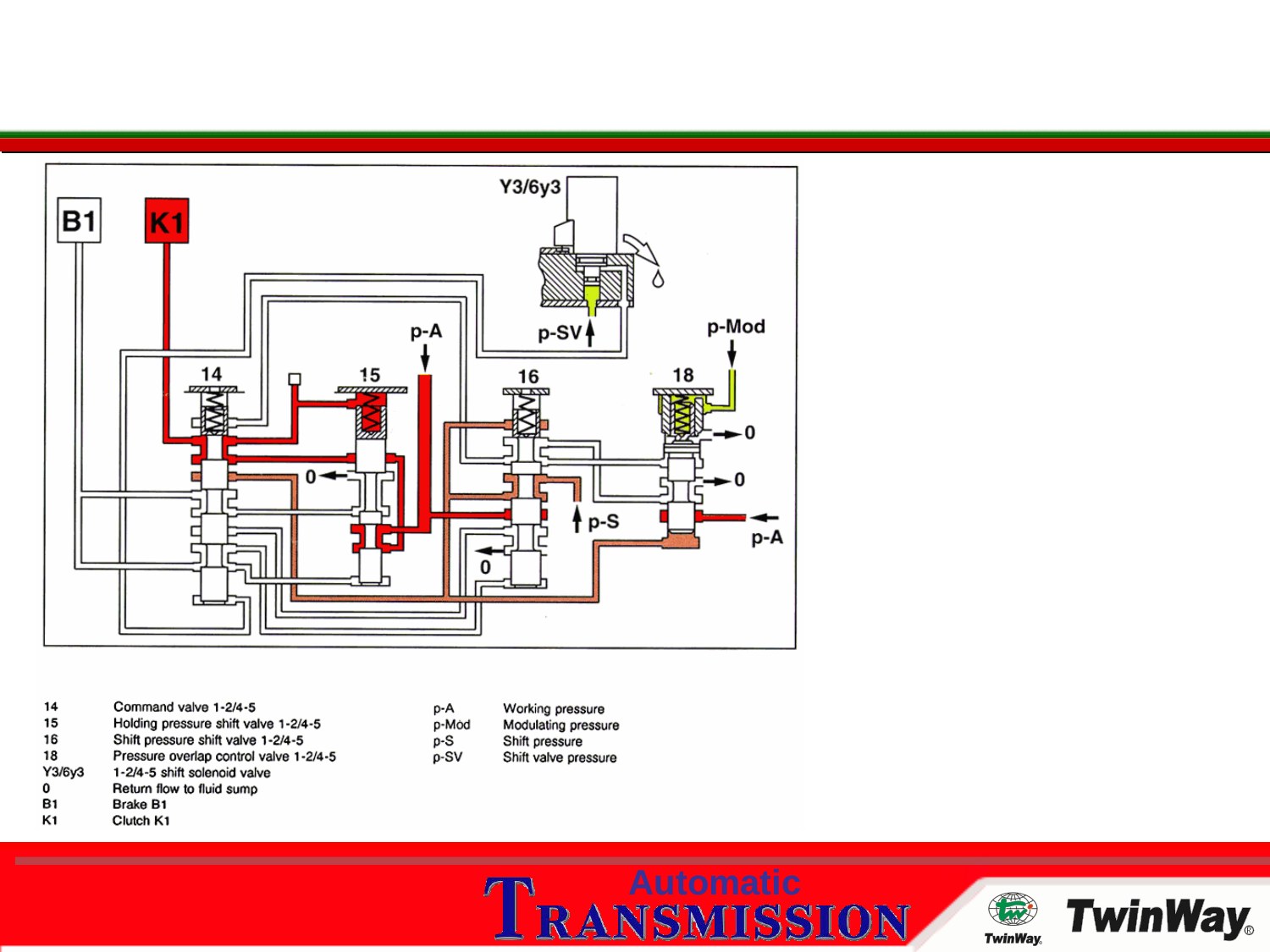

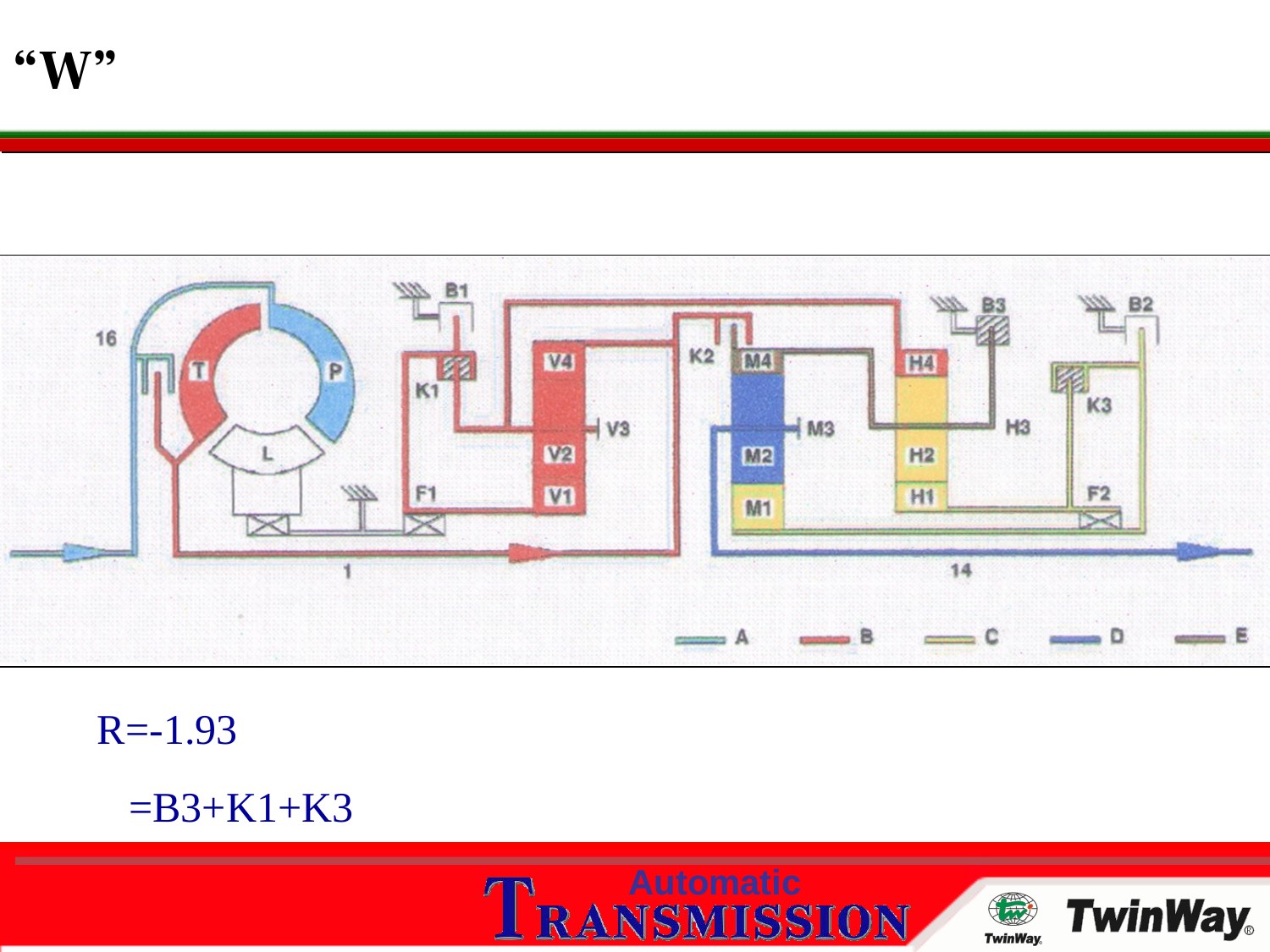

二、各挡油路与执行元件

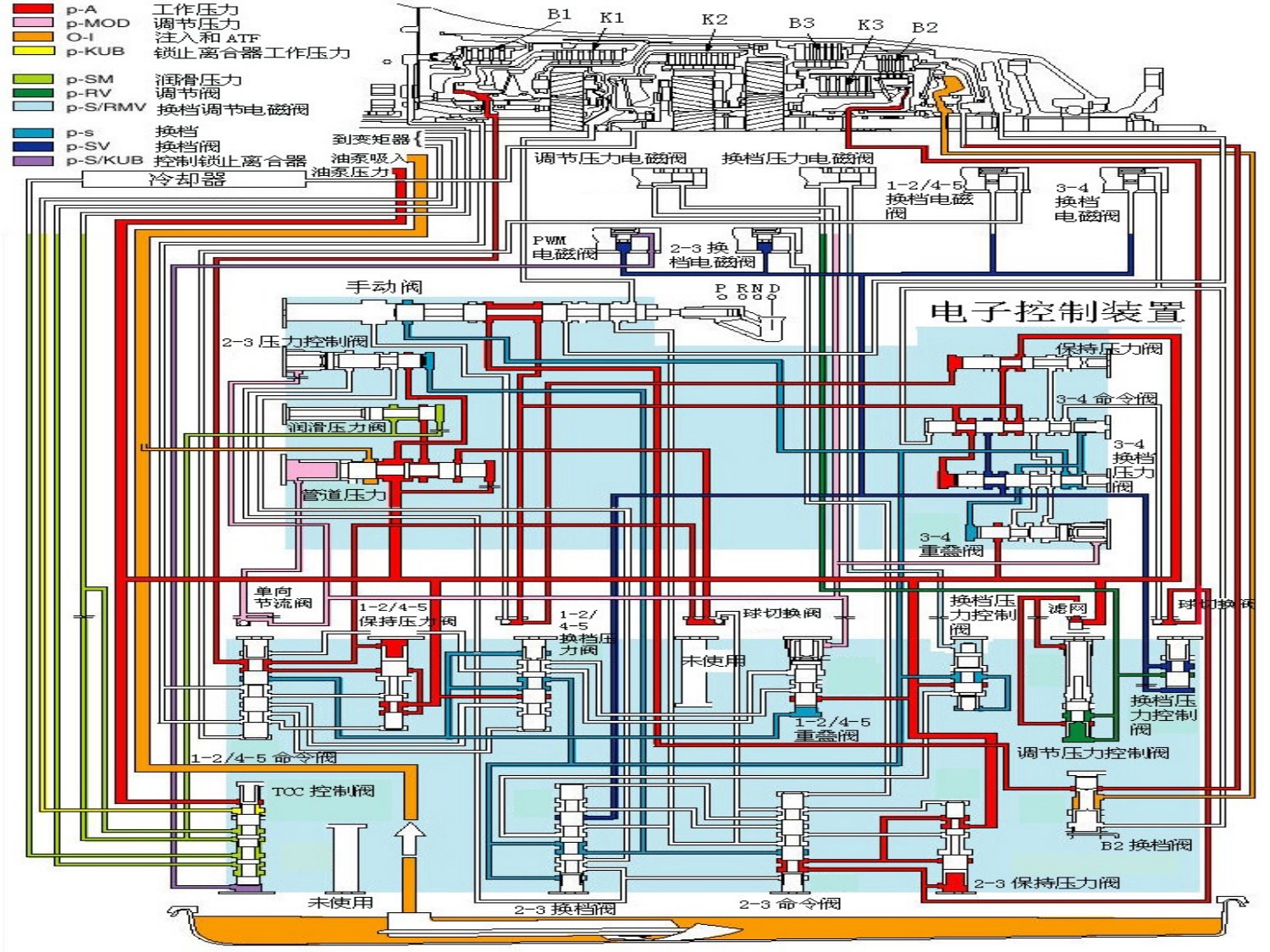

对照当前挡位的着色油路，可确认哪些离合器或制动器正在充油、保持或泄压，并据此分析无某挡、打滑和拖滞。

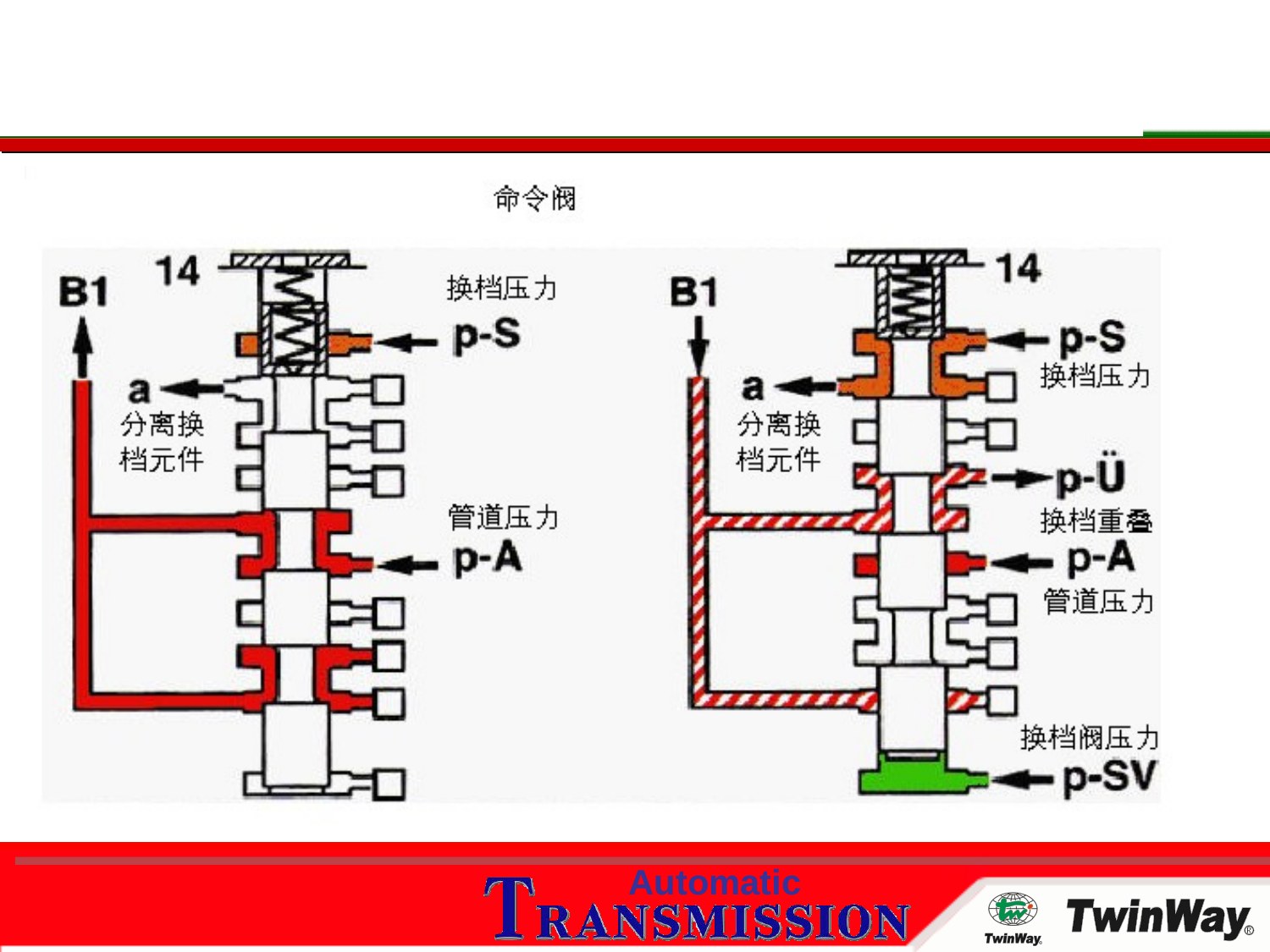

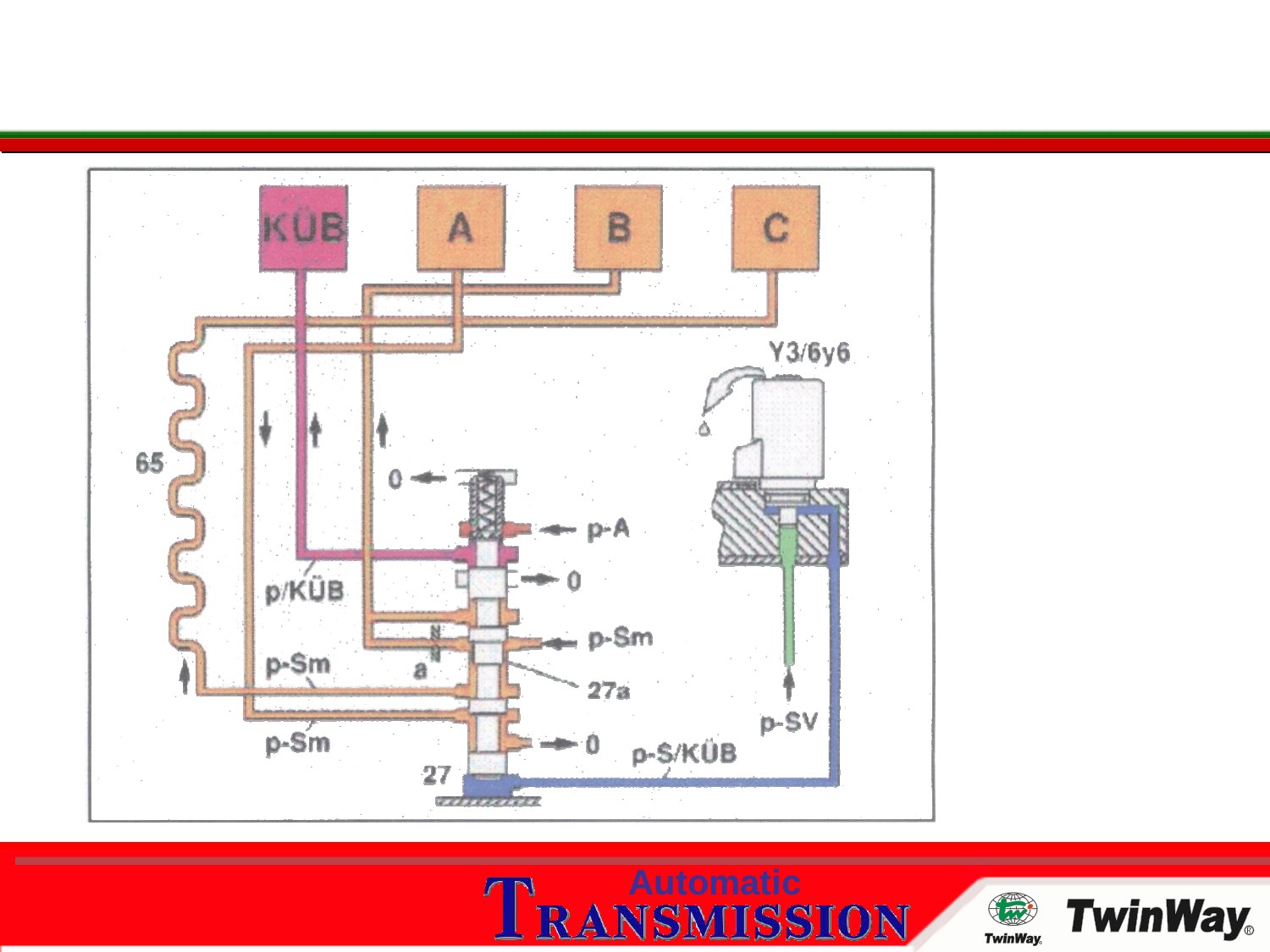

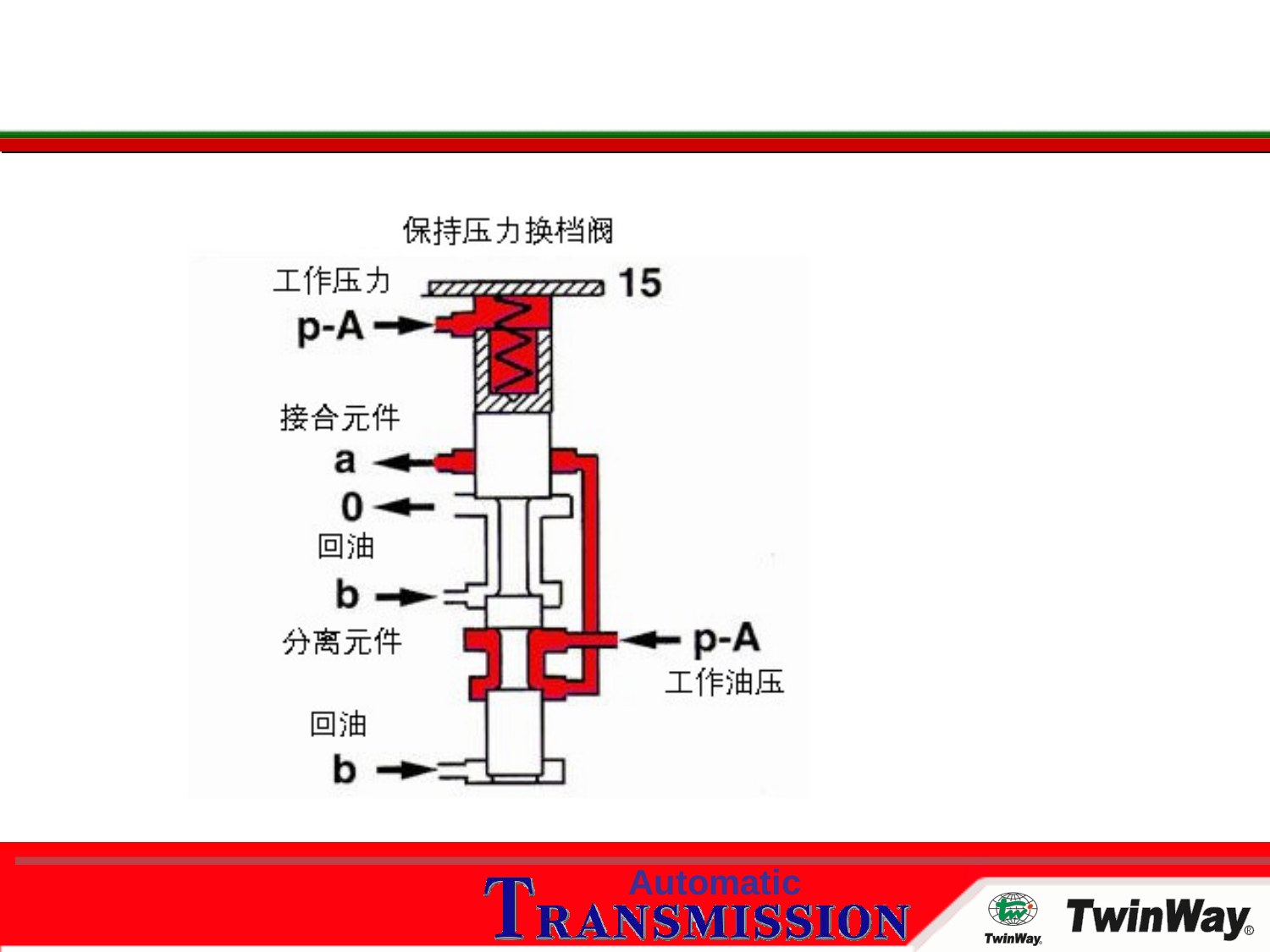

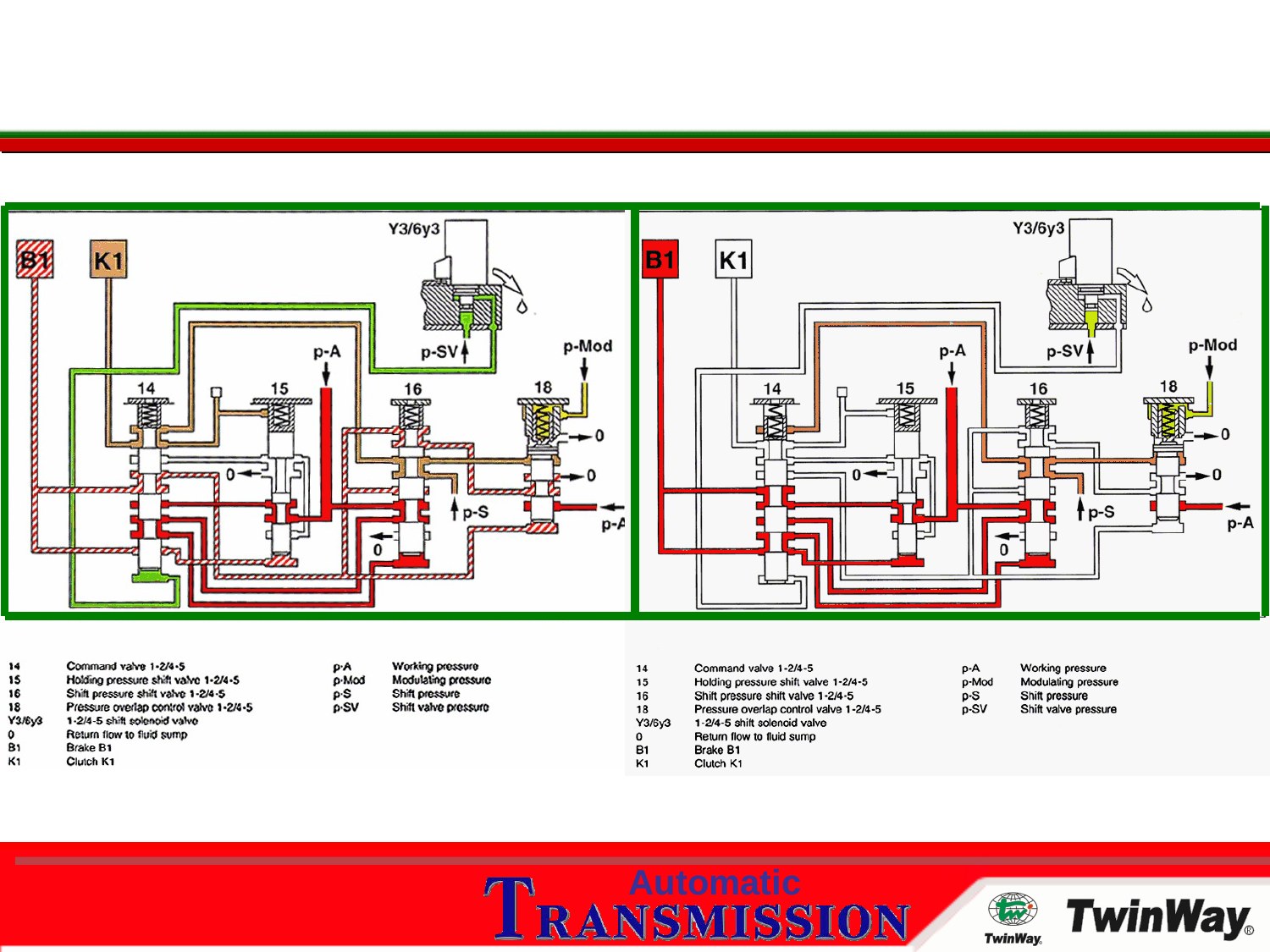

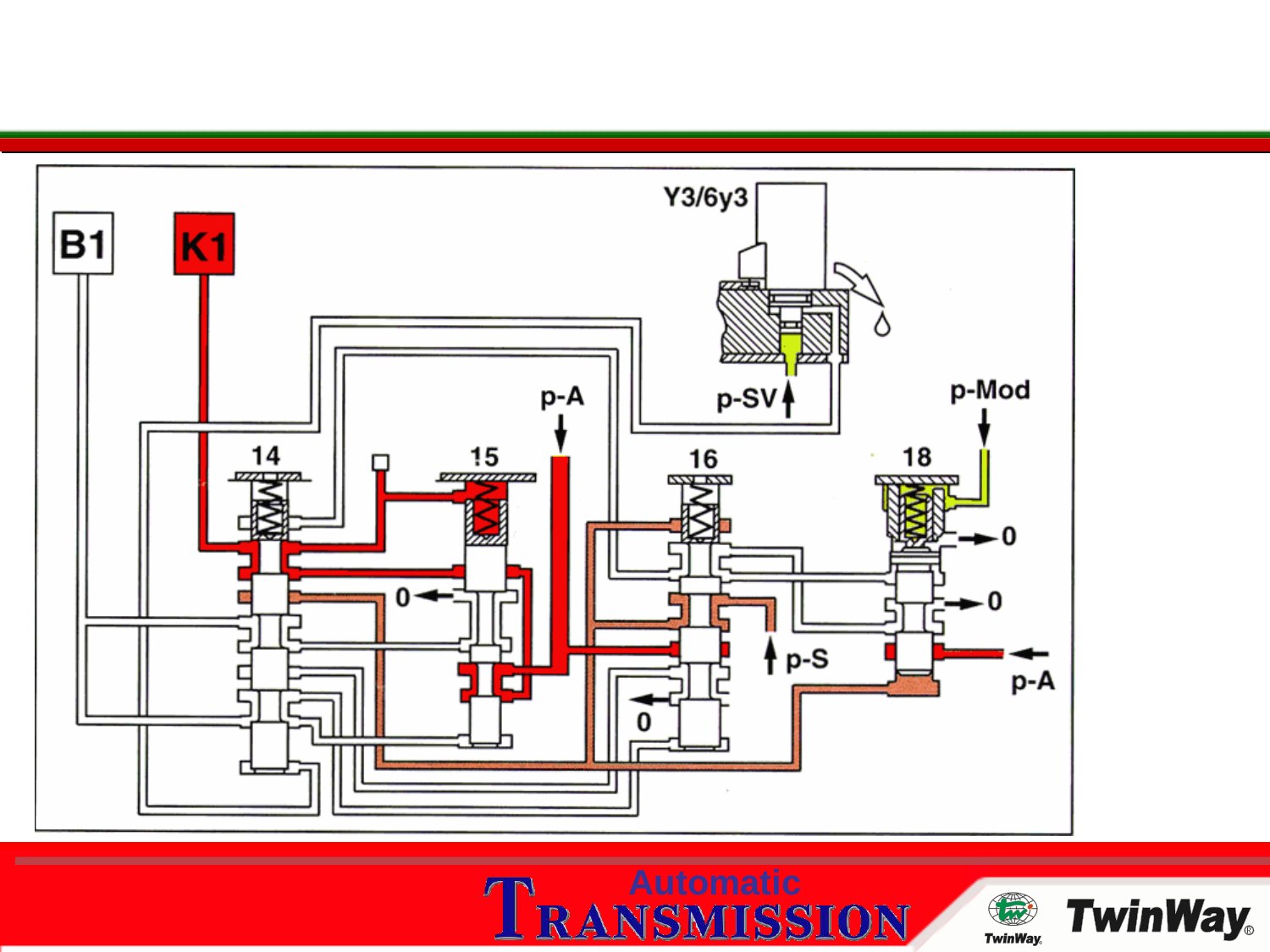

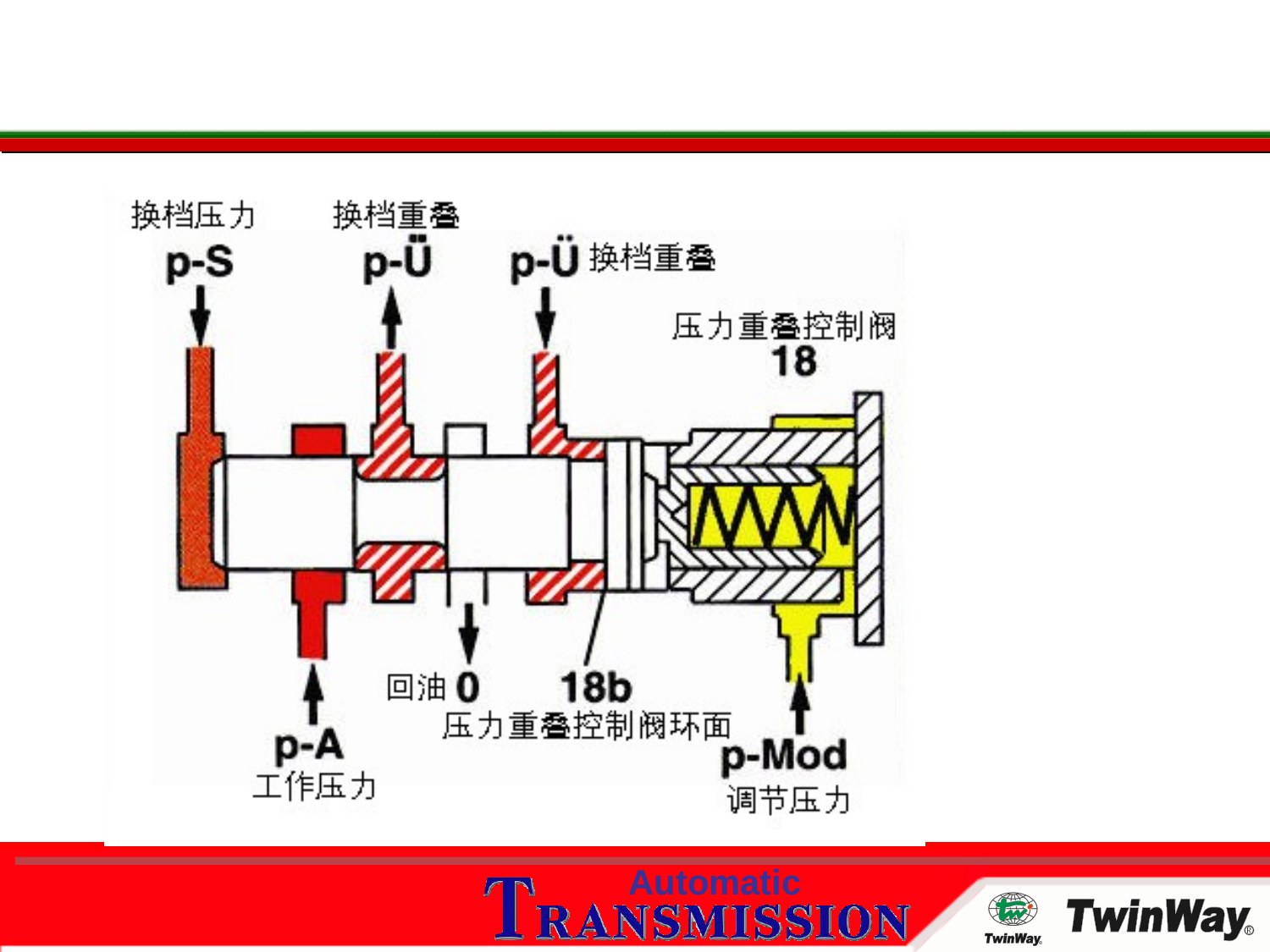

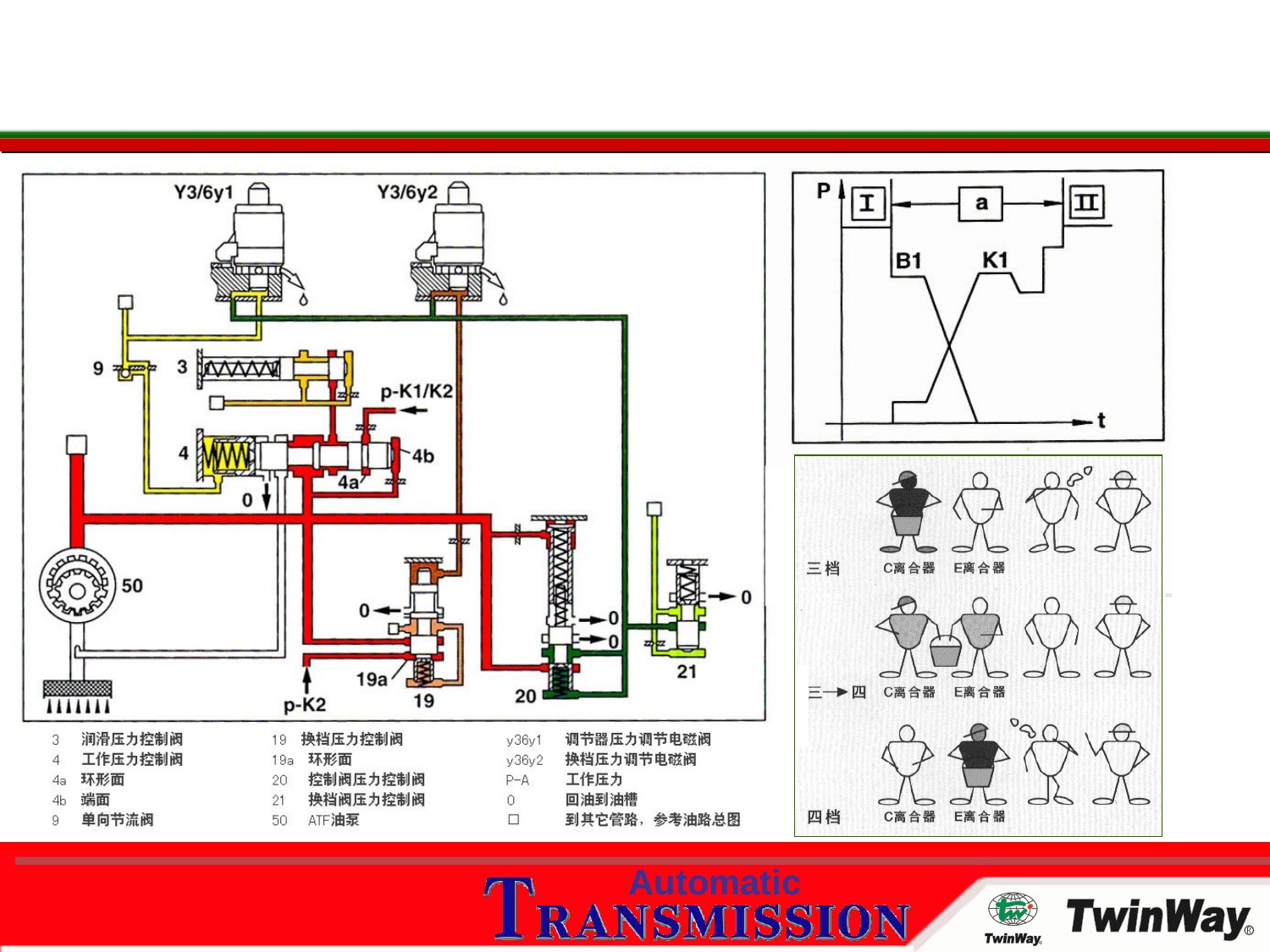

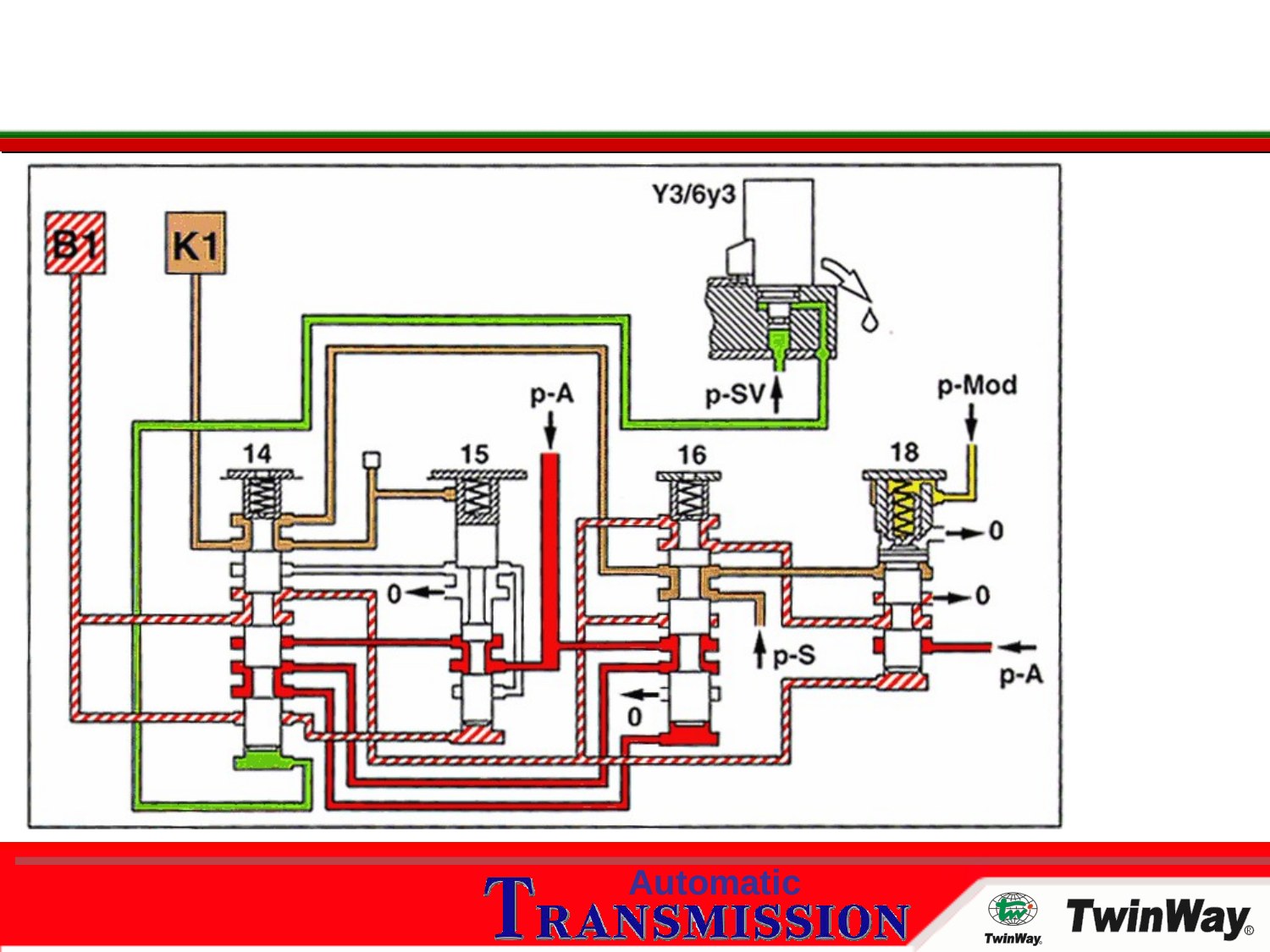

三、换挡重叠与压力诊断

升挡重叠期间两个执行元件的压力曲线必须匹配发动机转矩与转速变化。异常时应结合适配值、油压、阀体磨损和摩擦片状态判断。

维修诊断使用要点

• 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
• 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。
• 检查油液时使用规定型号，并严格执行对应的油温与液位流程。
• 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
• 维修后完成规定的初始化、学习、路试和泄漏复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
