奔驰V222外部温度传感器B14：自动空调作用、更新逻辑与诊断

V222的B14外部温度传感器不只是给仪表显示“车外多少度”。前SAM读取B14后把外部温度经CAN发送给智能空调，空调再与车内温度、冷却液温度、日照和车速等信号综合，计算混合风门、鼓风机、制热/制冷及蒸发器干燥策略。即使没有故障码，B14出现轻微但持续的偏差，也可能改变自动空调表现。

一、B14是NTC外部温度传感器

B14使用负温度系数热敏电阻：温度升高时电阻下降，温度降低时电阻升高。前SAM给传感器提供测量电路，读取电阻变化并换算成外部温度。传感器、插头、线束或SAM输入异常，都可能让计算值偏高、偏低、固定不变或跳变。

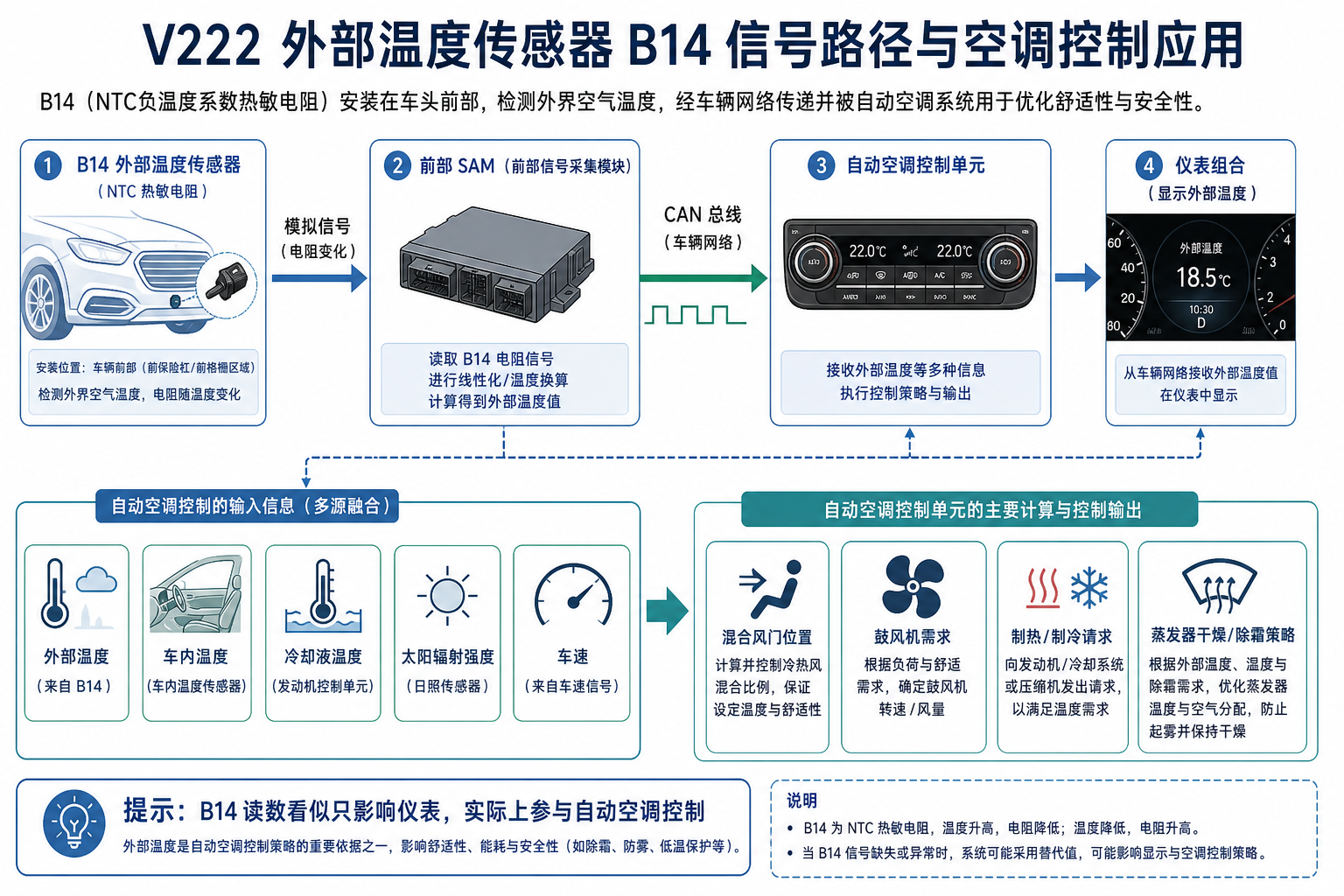

二、信号如何进入自动空调

自动空调不是只根据设定温度调节鼓风机。它需要判断车内外温差、发动机可提供的热量、太阳辐射负荷和车辆运行状态。B14偏高可能让系统误判外部热负荷，B14偏低则可能改变加热、制冷、混合风门及除霜/干燥策略。

三、为什么车辆静止时外温会偏高

车辆停在阳光下或发动机舱、保险杠周围存在热浸时，B14附近空气会高于真实环境温度。若空调立即采用这个读数，控制会出现明显波动。因此V222会结合车速和点火状态判断测量值是否可信，而不是把每次电阻变化都立刻用于控制。

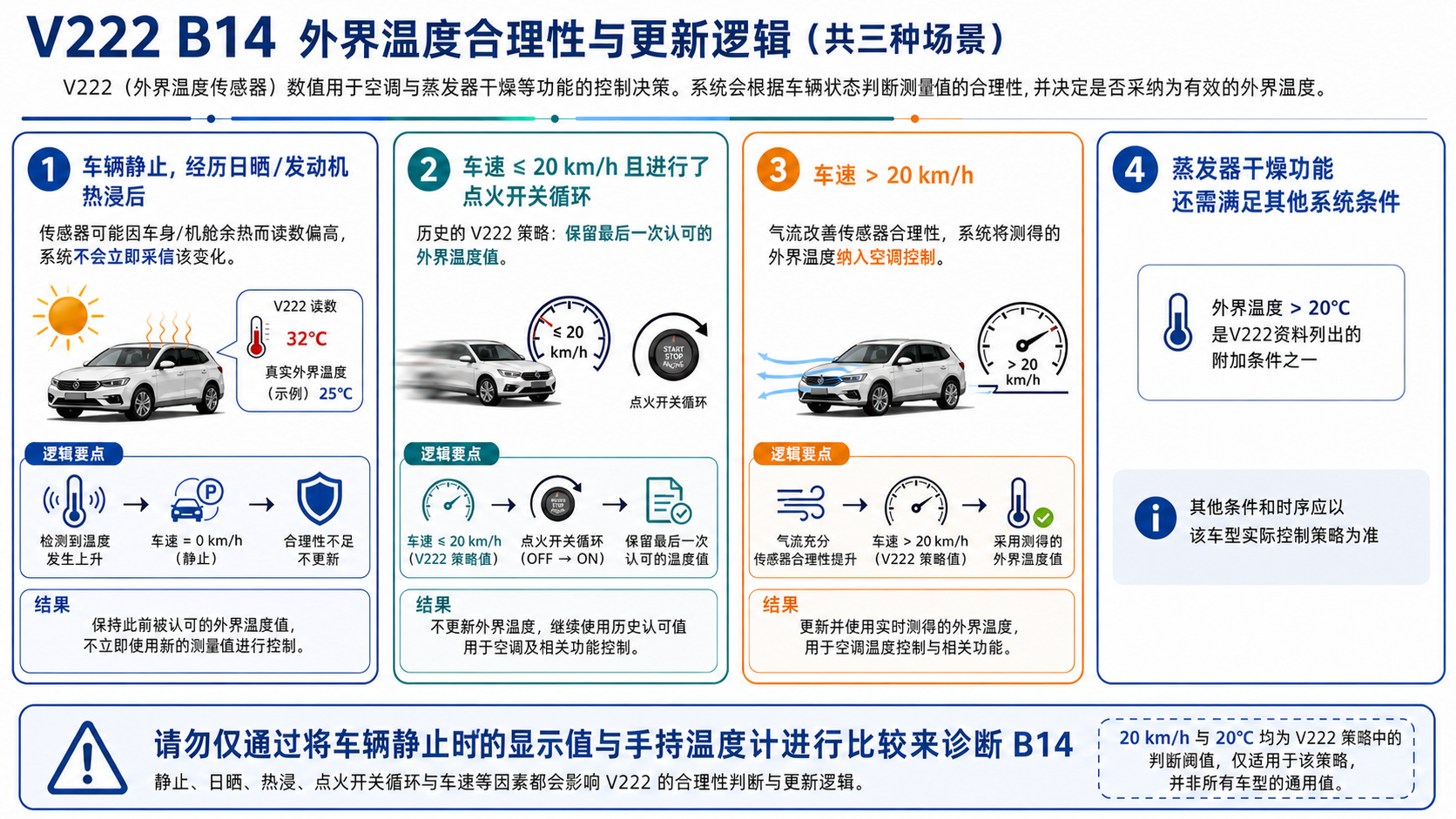

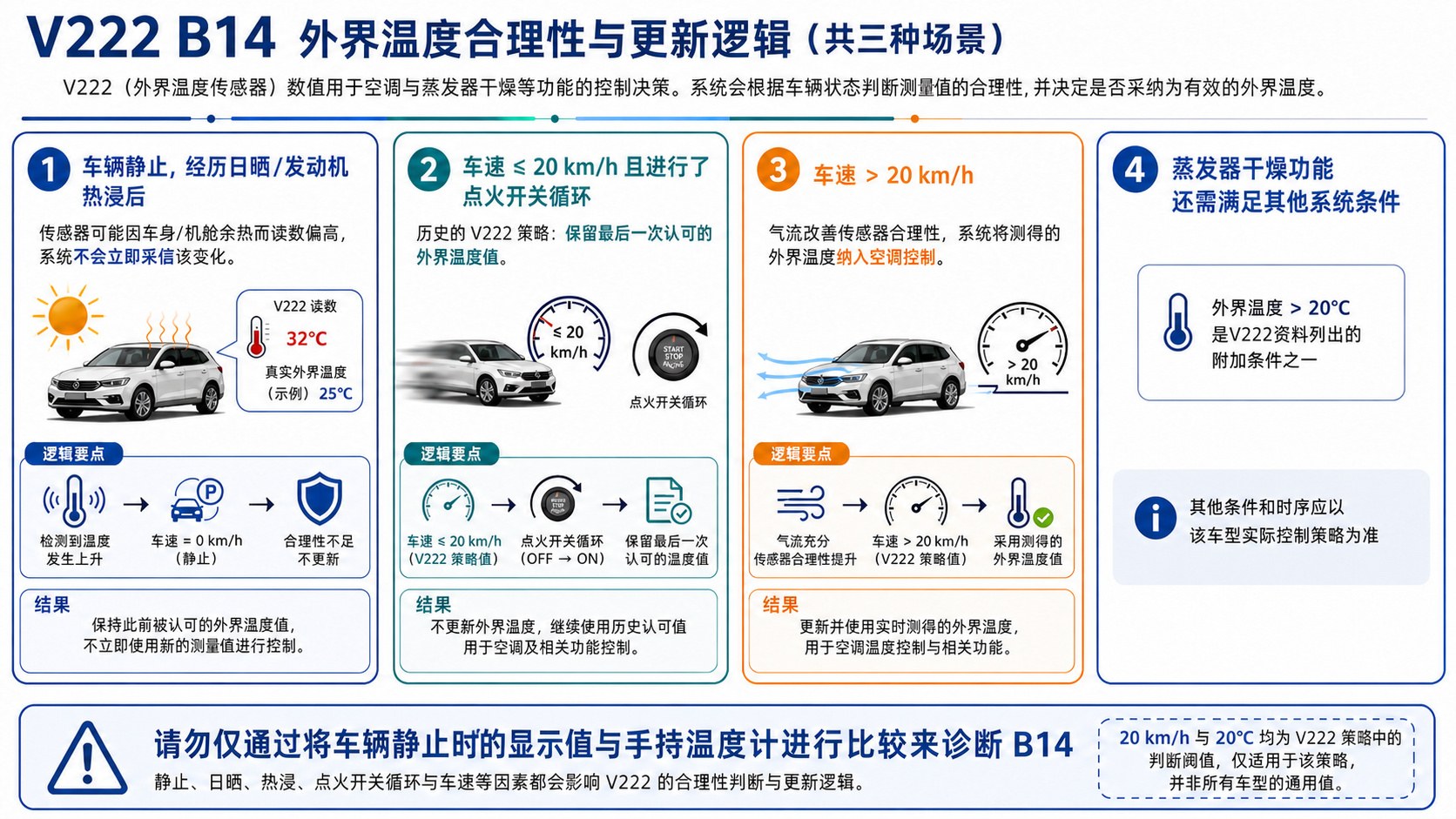

四、V222的20 km/h更新逻辑

车辆静止时外温测量可能与真实环境差异较大；只有车速超过20 km/h，系统才把测得的外部温度结合到车内温度调节。车速不高于20 km/h且关闭再开启点火时，会继续使用上次认可的温度值。这个门槛属于该V222控制策略，不能直接套用到所有车型。

五、仪表显示与空调采用值可能存在延迟

由于合理性过滤，仪表和空调使用的外温值可能不会随手持温度计立即变化。维修时应记录车辆是否冷浸、停车多久、是否日晒、点火循环和车速，而不是静止时把仪表值与温度计做一次比较就判定传感器故障。

六、B14还参与蒸发器干燥

V222蒸发器干燥功能会参考外部温度。外界温度高于20°C是启用该功能的附加条件之一，其他条件和时序仍由该车型控制策略决定。若客户反映开空调后风挡起雾，应检查B14实际值是否合理，而不是只检查滤芯、蒸发器或风门。

七、无故障码也可能存在偏差

NTC传感器只要电阻仍在合理范围内，控制单元未必设置开路或短路故障码。传感器老化、安装位置受热、接触电阻或轻微漂移，可能造成数值“看起来合理”却长期偏离真实环境，进而影响鼓风和温度控制。合理性比较比只看故障码更重要。

八、自动鼓风机为何不随温度降低

案例中，车辆进入自动模式后，车内达到设定温度但鼓风机不自动降低。压缩机、鼓风机调节器、风门和控制单元没有故障码；客户同时反映仪表外温长期比同条件车辆略高。通过已知良好的验证方法确认B14偏差并修复后，自动鼓风恢复正常。

这个案例说明：鼓风机转速异常不一定是鼓风机或调节器损坏。系统可能只是根据错误的外部热负荷继续维持较高风量。

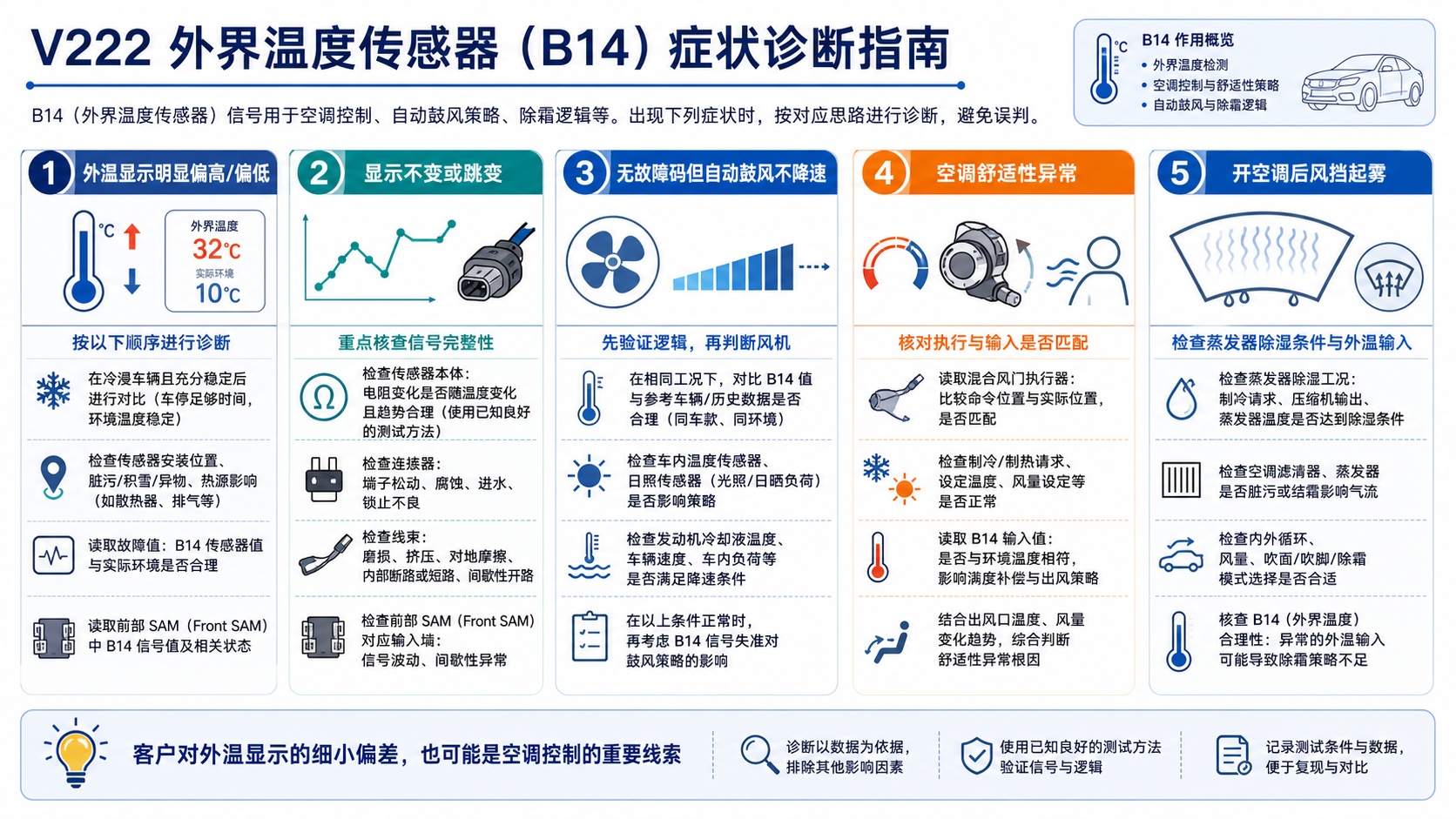

九、外温显示明显偏高或偏低

• 让车辆在稳定环境中充分冷浸，避免发动机和日晒热浸干扰。
• 检查B14安装位置是否移位、被污物覆盖或靠近异常热源。
• 读取B14、前SAM及仪表/空调看到的温度值，确认信号路径一致。
• 按车型规范测量传感器和线路，而不是使用通用电阻表格。
• 检查连接器腐蚀、进水、端子张力和线束磨损。

十、显示不变或间歇跳变

固定在极高或极低值通常需要检查开路、短路或替代值；间歇跳变则重点检查插头松动、端子腐蚀、线束受压和SAM输入。可结合摇线、温度变化和实时数据观察，但要避免直接给传感器线路施加不适当电压。

十一、空调舒适性异常的诊断顺序

• 记录设定温度、环境温度、日照、车速和故障出现时间。
• 检查车内温度、日照、冷却液和B14等输入是否合理。
• 比较混合风门命令与实际位置。
• 确认制冷/制热请求和鼓风机命令是否符合当前负荷。
• 在其他输入正常时，再重点验证B14偏差对策略的影响。

十二、不要直接互换客户车辆零件

源案例通过同型号车辆对比定位故障，但实际维修应使用规范的传感器测试、已知良好测试件或厂家认可方法，避免在客户车辆之间随意互换部件。修复后应在相似环境和车速条件下复测外温更新与自动空调表现。

十三、常见误判

• 认为B14只影响仪表显示。
• 静止热浸状态下用一次温度计对比就判坏。
• 没有故障码就排除传感器偏差。
• 鼓风机不降速便直接更换鼓风机调节器。
• 风挡起雾只检查滤芯，忽略蒸发器干燥条件。
• 把V222的20 km/h和20°C门槛套用到所有车型。

诊断思路小结

B14外部温度是自动空调的重要负荷输入。前SAM负责读取，CAN负责传输，智能空调结合车速和其他传感器决定是否采用该值。诊断时既要看传感器和线路，也要理解驻车热浸、更新延迟和合理性过滤，才能发现没有故障码但足以影响舒适性的轻微偏差。
