奔驰S222数字电视系统：调谐器、天线与无信号故障诊断

S222中国市场早期数字电视系统使用车窗天线、天线放大器、同轴线和独立数字电视调谐器，把接收到的数字广播送入COMAND，再输出到中控或后排显示屏和车辆扬声器。电视菜单可以正常打开，却搜不到任何频道，并不一定说明车辆损坏：现场是否仍有兼容的数字广播信号，是诊断前必须先证明的外部条件。

一、数字调谐器不接收模拟电视

这套S222电视调谐器面向相应数字视频广播，不再接收传统模拟电视信号。该系统在中国市场推出时涉及CMMB等数字广播服务，但广播制式、运营和地区覆盖会随时间变化。旧覆盖表不能用来判断今天某地是否有节目。

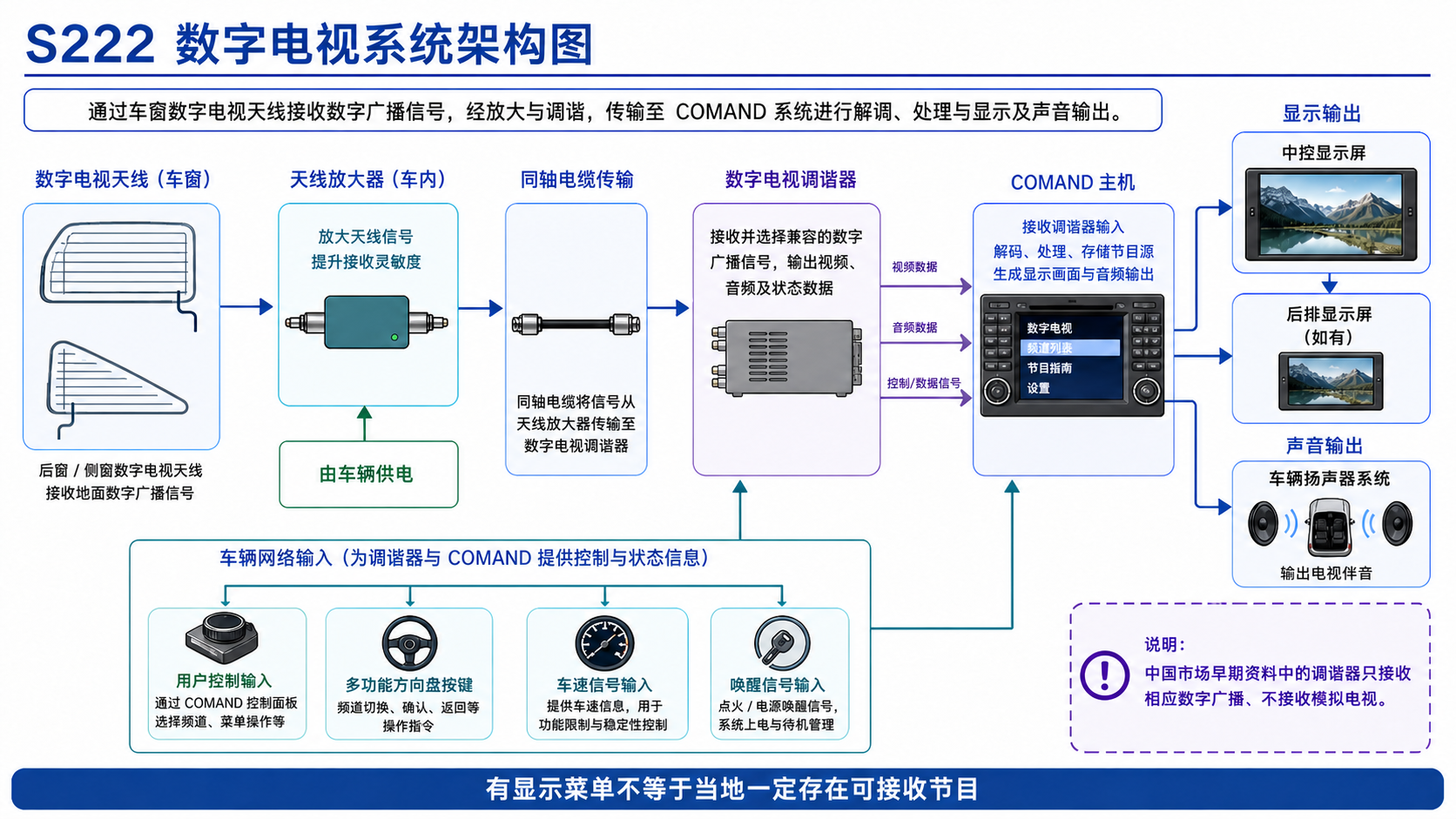

二、电视系统由哪些部件组成

• 车窗数字电视天线：接收地面数字广播信号。
• 天线放大器：由车辆供电，提升天线接收信号。
• 同轴线和连接器：把高频信号送至数字电视调谐器。
• 数字电视调谐器：选择兼容频道并输出音频、视频和状态数据。
• COMAND主机：提供频道搜索、菜单和音视频管理。
• 中央或后排显示屏及车辆扬声器：负责画面和声音输出。

三、车辆网络为何需要速度与唤醒信息

主机和调谐器还会接收用户操作、方向盘按键、车辆速度和唤醒状态。部分视频功能会因车辆状态或市场法规受到限制。出现行驶中画面受限而声音仍有时，应先确认系统设计和车辆状态，而不是直接判定调谐器故障。

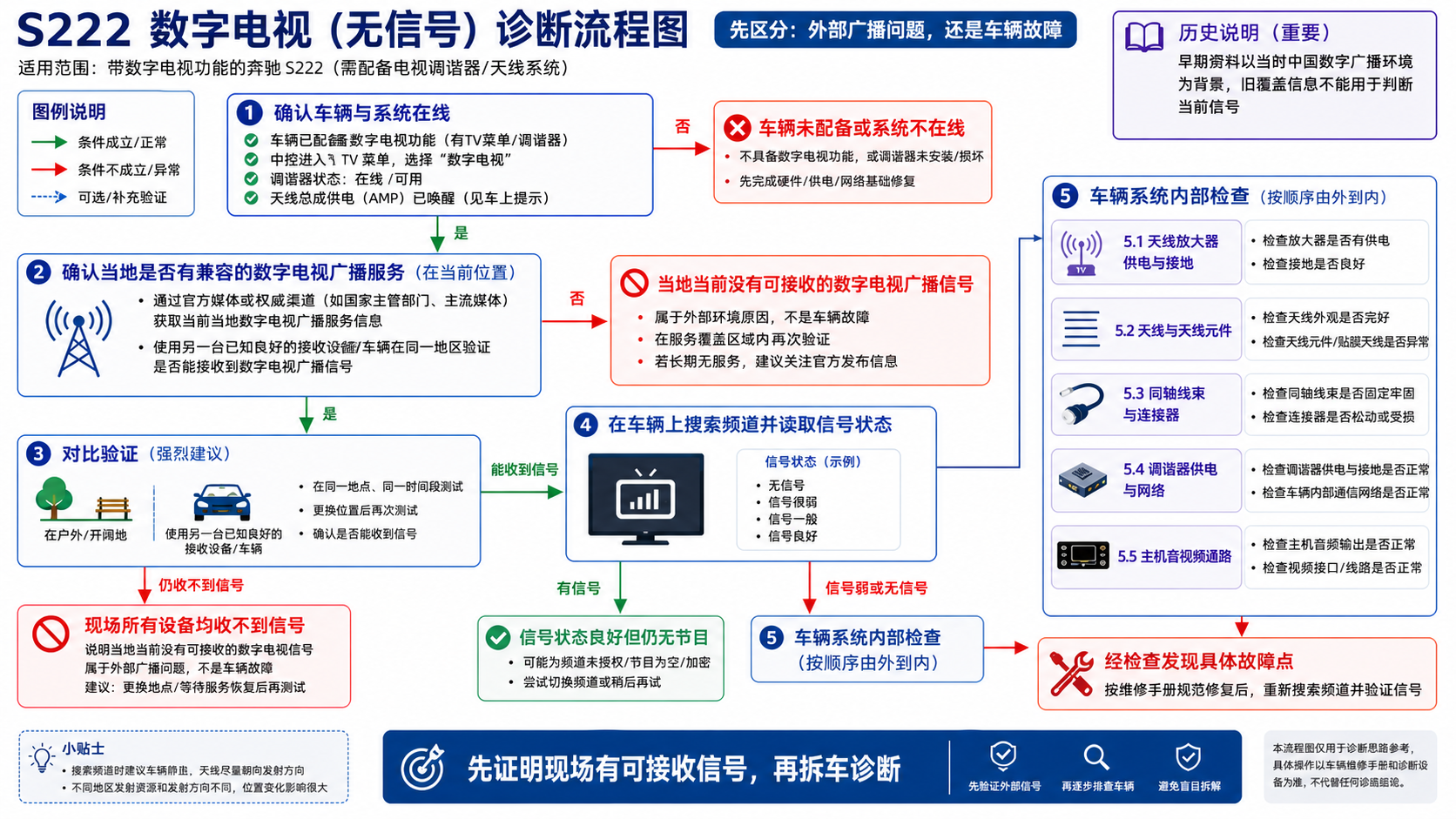

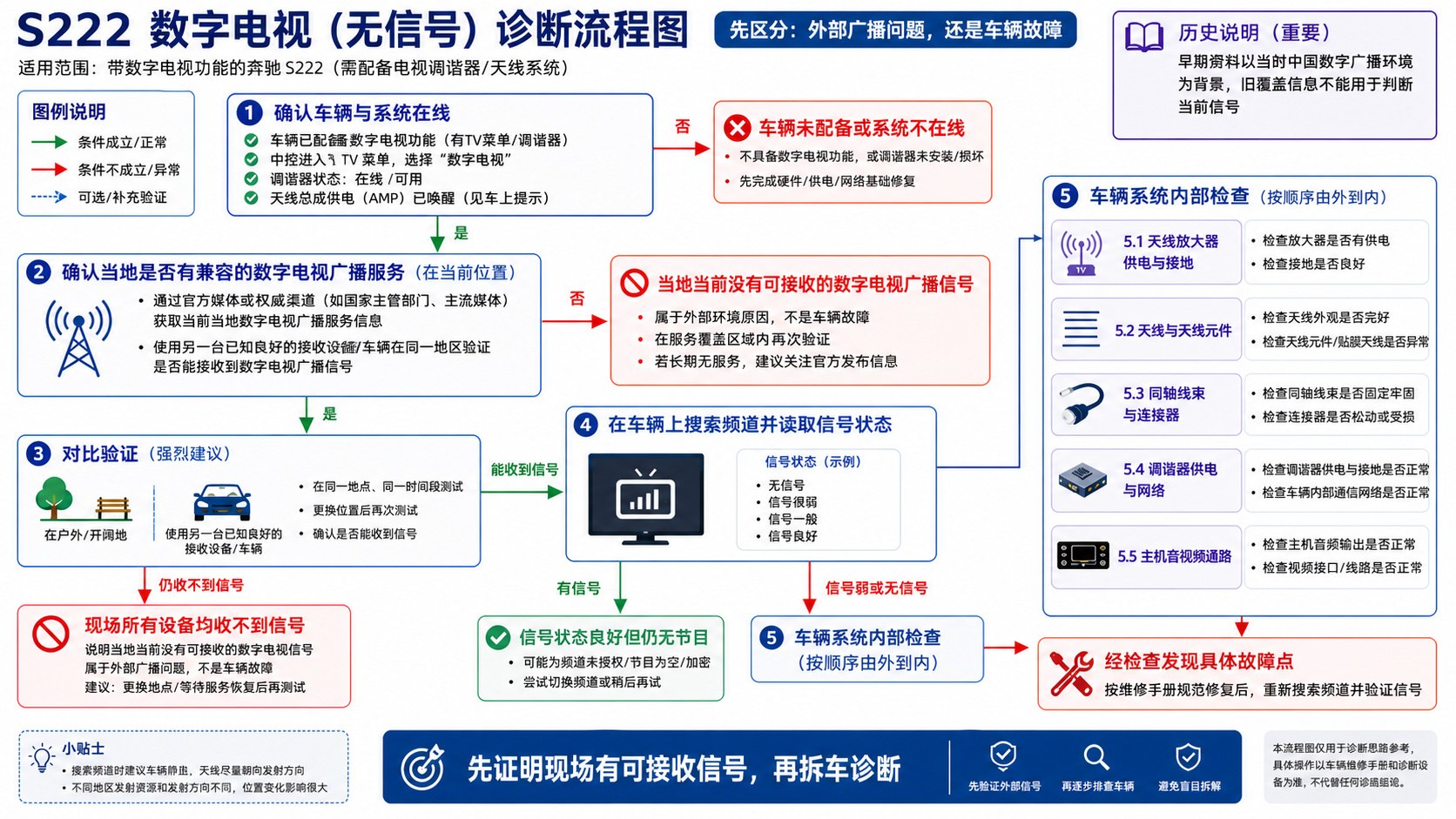

四、先确认当地真的有可接收信号

无频道投诉的第一步，是确认车辆所在地区和时段是否存在与调谐器兼容的数字电视广播。可查询当前主管机构或广播服务信息，也可在同一地点、同一时间用已知良好的接收设备或另一辆同配置车辆对比。若所有设备都收不到信号，故障更可能在外部广播环境。

该系统推出时期，不同城市的免费数字广播覆盖就存在差异。今天再诊断这类老系统，更不能假设当年的服务仍然存在。

五、环境会明显影响接收

• 地下停车场、隧道和大型金属建筑会屏蔽信号。
• 高楼密集区域可能产生遮挡和多径反射。
• 山谷、远距离或恶劣天气可能降低接收稳定性。
• 车辆位置和行驶方向变化会改变不同天线的接收条件。
• 含金属的车窗贴膜、玻璃更换或天线导电栅损伤可能衰减信号。

六、没有任何频道

确认当地有兼容广播后，再在开阔位置执行频道搜索并读取调谐器的定性信号状态。若仍完全无信号，检查天线放大器供电和搭铁、车窗天线、同轴线、连接器、调谐器供电与网络。若调谐器不在线，先解决供电或通信，频道搜索本身没有诊断意义。

七、只有部分频道或频繁马赛克

部分频道可用说明系统至少能接收和解调某些信号，故障更偏向信号质量、天线分集、放大器或同轴路径。观察车辆位置、方向和移动时的变化，并比较各天线状态。数字电视在信号临界时会从正常画面突然变为马赛克、卡顿或完全中断，不一定像模拟电视那样逐渐出现雪花。

八、一侧天线状态明显异常

若调谐器能区分天线分支状态，而一侧明显弱于另一侧，检查对应车窗天线导电结构、连接点、放大器供电搭铁及该段同轴线。玻璃维修、贴膜、插头松动、进水或线束挤压都可能只影响一个分支。

九、有画面无声音

有稳定画面说明广播接收和视频处理大体成立。此时检查调谐器音频输出、COMAND当前音源、静音与电视音量、主机音频处理、功放和扬声器路径。若收音机和其他媒体都有声音，故障范围可进一步缩小到电视音频链路或设置。

十、有声音无画面或后排屏无图像

有电视伴音而画面缺失，重点检查调谐器视频数据输出、COMAND视频处理、主机到显示屏的数据连接、屏幕输入和供电。中控屏正常而后排屏无图像，优先检查后排显示分支，而不是调谐器公共接收链路。

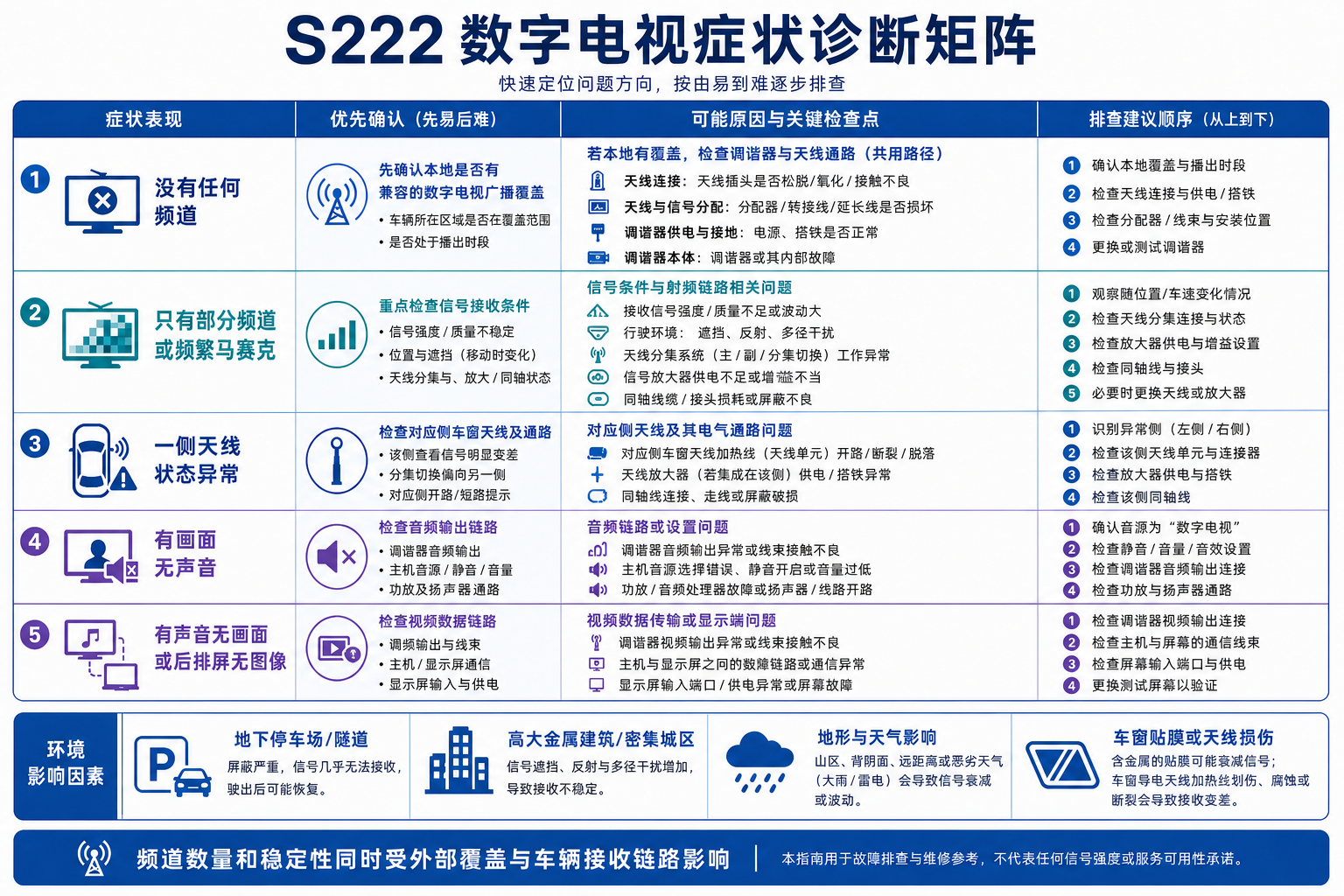

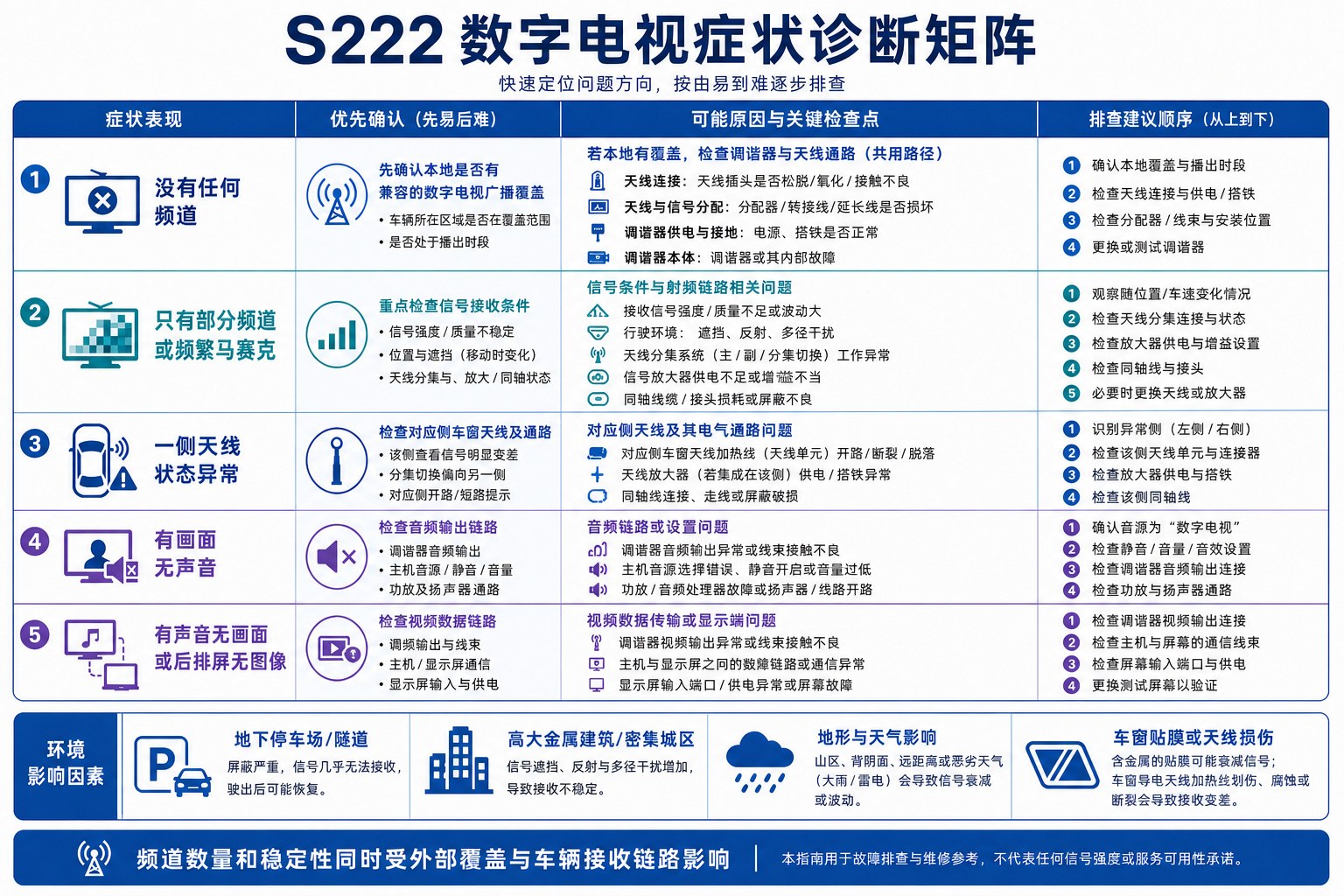

十一、症状诊断矩阵

十二、常见误判

• 看到电视菜单便认为当地一定有频道。
• 在地下车库搜不到台就更换调谐器。
• 使用多年前的覆盖表判断当前广播服务。
• 有马赛克就直接更换COMAND，未检查天线与信号质量。
• 有声音无画面时仍只检查天线。
• 一侧天线异常却一次更换所有放大器和同轴线。

诊断思路小结

S222数字电视诊断必须先把外部广播条件与车辆硬件分开。先证明现场存在兼容信号，再沿车窗天线、放大器、同轴线、调谐器、COMAND和显示/音频路径由外到内检查。只有这样，才能避免把服务停止、覆盖不足或环境屏蔽误判为车辆故障。
