奔驰W213环境氛围灯：N162、七条LIN支路与故障诊断

W213环境氛围照明不是由一条电源线同时点亮所有灯带，而是以N162环境氛围照明控制单元为核心，通过多条LIN支路管理分布在仪表台、中控台、车门、脚部和其他区域的RGB灯模块。系统可根据用户设置发送颜色、亮度和场景命令。理解“七条支路”和“支路内串联节点”，是诊断整段不亮、某一点以后不亮或缺少某种基础颜色的关键。

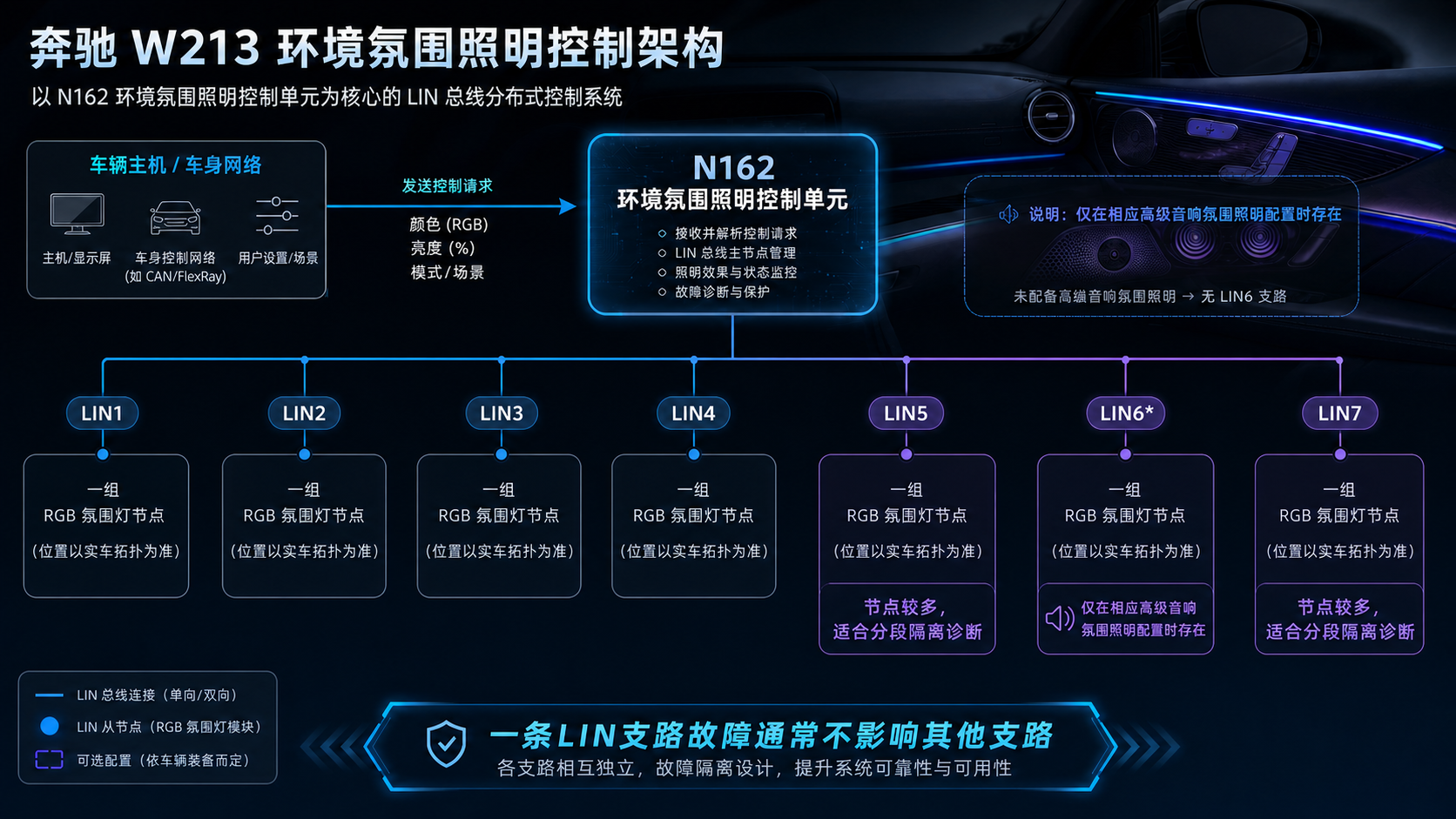

一、N162是氛围照明LIN主控

车机或车身网络把用户选择的颜色、亮度及场景请求发送给N162。N162解析请求后，分别控制七条LIN支路上的灯模块，并监测节点响应。灯模块除了驱动自身RGB光源，还参与该支路的LIN信号传递。

二、七条LIN支路相互独立

资料以不带相应高级音响氛围照明的E300为例，主要介绍七条LIN支路。LIN5和LIN7节点较多，诊断时更适合按可接近的插接点分段隔离；LIN6只在车辆配备相应高级音响氛围照明时存在。具体灯模块位置和节点顺序必须以实车配置、电路和诊断拓扑为准。

三、为什么一条支路故障不会让全车都黑

每条LIN从N162独立引出。某条支路对地短路、断路或节点失去响应时，其他支路通常仍可工作。因此“某一区域整段不亮”更像支路问题；“全车所有区域都不亮”则优先检查车辆设置、N162供电搭铁、车身网络和主控状态。

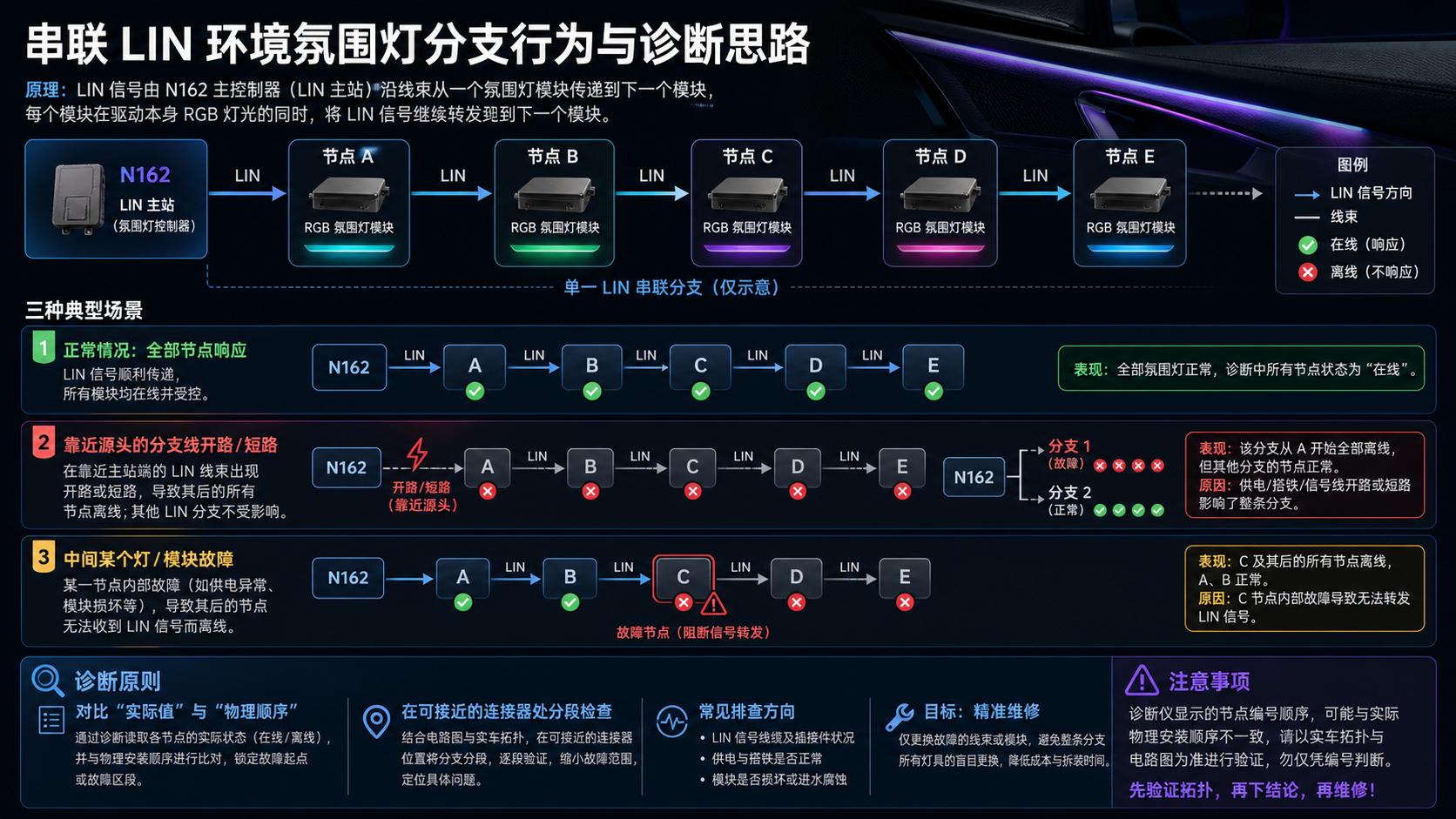

四、支路内节点具有前后顺序

同一LIN支路的灯模块沿线依次连接。若靠近N162的支路线束开路或短路，整条支路可能离线；若某个中间灯模块内部供电、通信或转发路径异常，其前方节点仍可能正常，而从该点开始的后续节点同时不工作。故障范围与物理顺序之间的关系比单个故障码更重要。

五、诊断编号可能与直觉顺序相反

资料提示，某些支路在诊断实际值中显示的“部件1”可能对应结构中的最后一个节点，而不是离主控最近的灯。不能只凭编号猜位置，必须把实际值、实车电路和物理安装顺序相互对应。

六、整车氛围灯都不亮

• 确认车辆实际配置，并检查车机中的氛围灯开关、夜间模式和亮度。
• 读取N162故障码、实际值和通信状态。
• 检查N162保险、供电、搭铁和插接件。
• 检查N162与车身网络的通信及车辆唤醒状态。
• 对比其他车内照明，判断是公共供电还是氛围系统独立问题。

七、只有一条区域整段不亮

先识别该区域实际属于哪条LIN支路，再读取对应支路和节点状态。若整条支路都离线，重点检查N162支路输出、靠近主控的线束、插接件、供电和短路；不要从最远端逐灯更换。

八、某一点及后方灯都不亮

这种现象很符合串联节点中断。通过实际值找到最先异常的节点，再结合物理顺序检查该灯模块的供电、搭铁、LIN输入/输出、连接器及后续线束。可在原厂允许的可接近连接位置做分段测量，缩小故障位于前段还是后段。

九、单个灯缺少基础颜色

RGB模块由红、绿、蓝通道混合出目标颜色。单个灯能亮却缺少某种基础颜色，或同一指令下颜色与相邻灯不同，应比较N162命令和实际表现，并检查灯模块、连接器、供电以及线束压降。若只有一个模块异常，网络主控通常不是第一嫌疑。

十、时亮时灭或亮度调节失效

间歇故障常与连接器端子张力、线束受压、弯折、温度、潮气或供电波动有关。应记录振动、温度、车门动作和亮度变化对现象的影响，进行适度摇线和冷/热对比，同时监测LIN状态和电压。

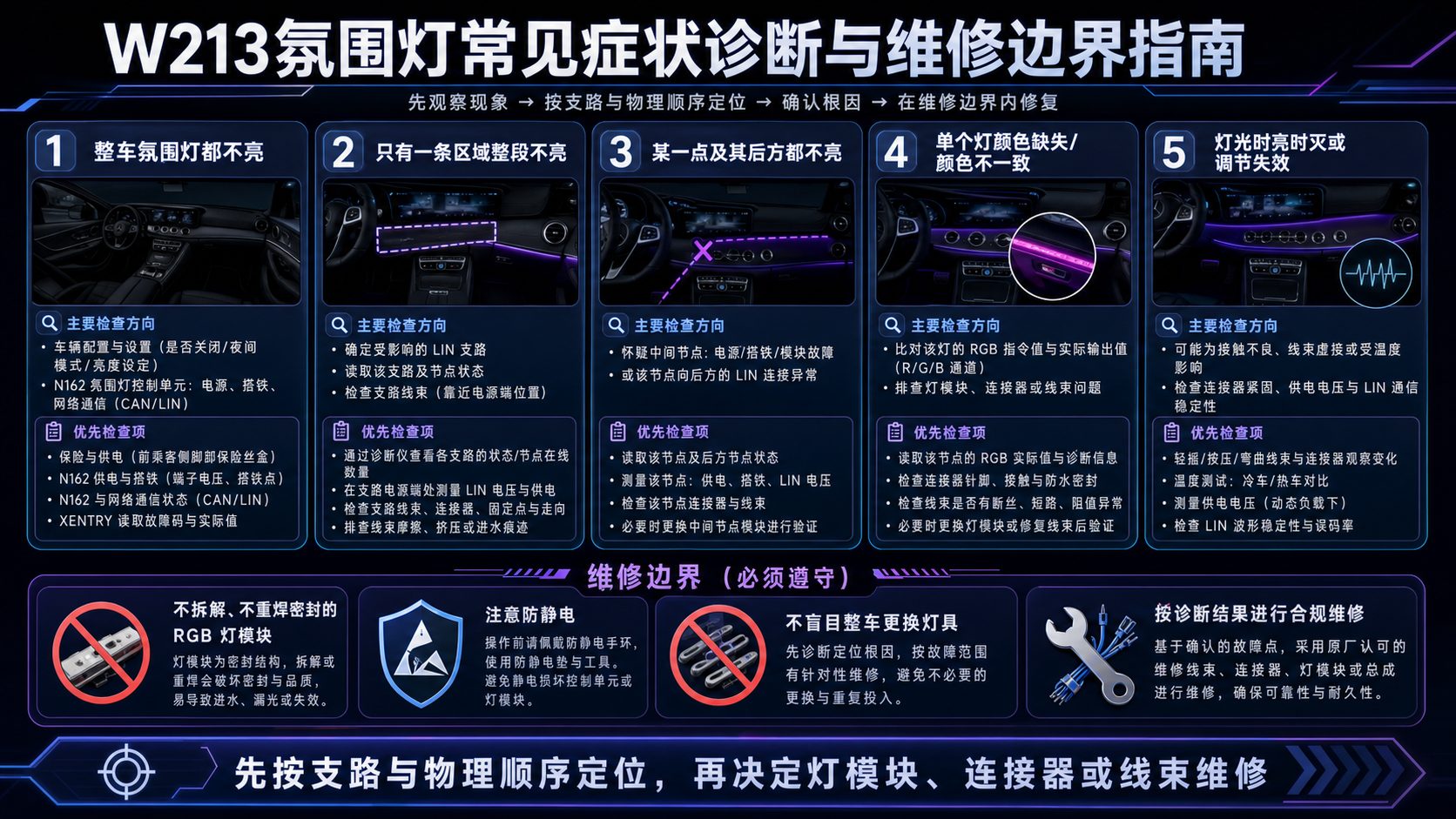

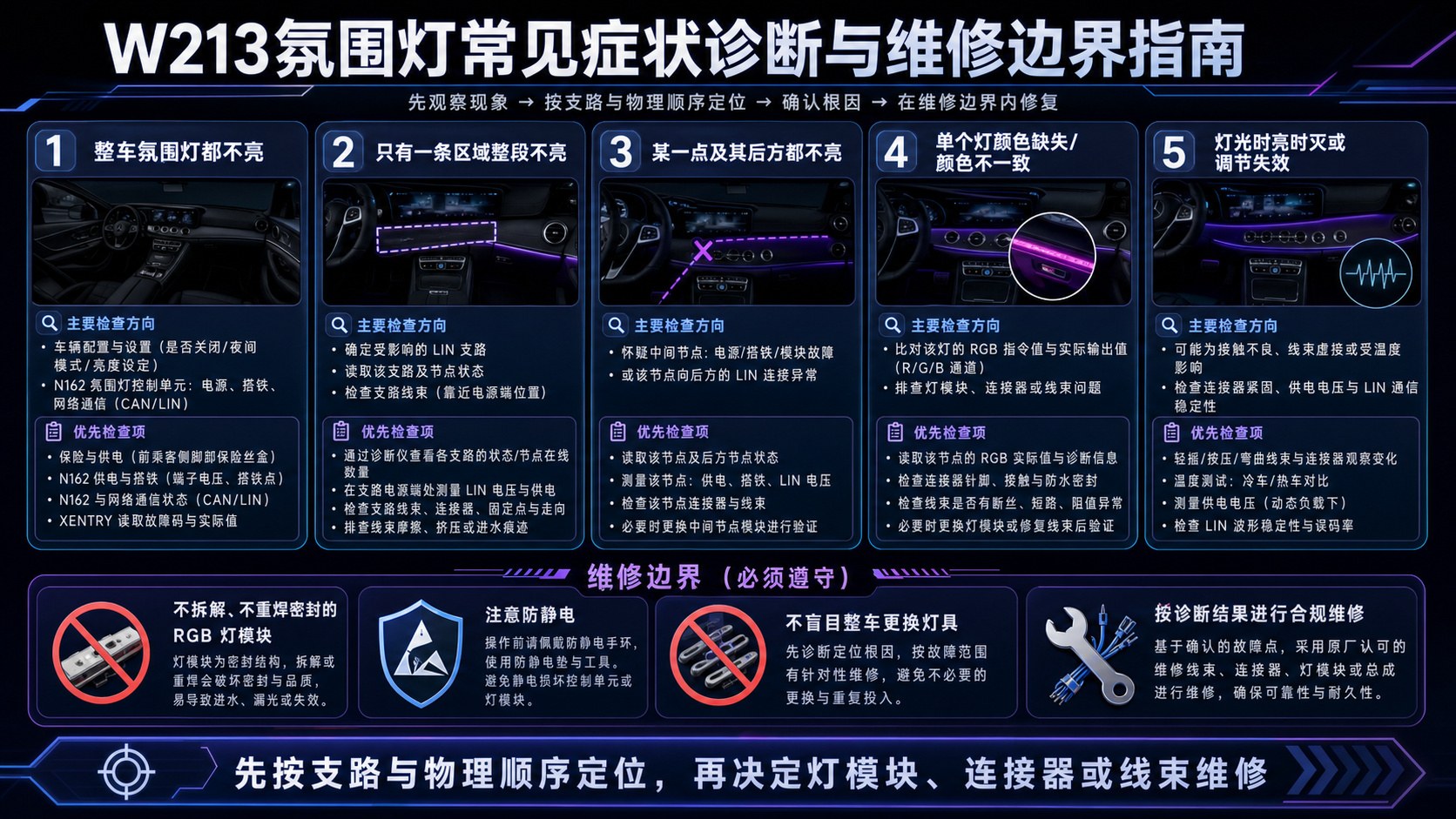

十一、按症状决定检查路径

• 全车不亮：设置、N162公共供电、搭铁、网络和主控。
• 一条区域整段不亮：受影响LIN支路和靠近主控的线束。
• 某点及其后方不亮：中间节点及向后LIN连接。
• 单灯缺色或颜色不一致：RGB模块、连接器和局部线束。
• 时亮时灭或调节失效：端子、线束、温度、供电和LIN稳定性。

十二、灯模块和线束的维修边界

密封RGB灯模块不应拆开或在内部二次焊接。拆解会破坏密封，也可能因静电损伤LED或控制电子。操作灯模块时应采取防静电措施。确认模块内部故障后，按认可方法更换相应灯模块或总成。

线束故障应先定位到具体线段、端子或连接器，再依据车辆维修规范处理。不要为了避开拆装而随意剪断灯带线束，也不要因为整段灯不亮就一次更换全部灯具。原文件中的内部协调、邮件通知和特定剪线长度属于售后流程，不作为公开维修方法。

十三、常见误判

• 全车不亮时逐个更换灯模块，没有先检查N162。
• 一条支路离线却检查其他正常支路。
• 只按诊断编号定位，未核对物理顺序。
• 中间节点故障导致后方全灭，却把所有后方模块判坏。
• 单灯缺色时更换N162，未测局部RGB模块和连接。
• 拆开密封灯模块或尝试内部补焊。

诊断思路小结

W213氛围灯诊断应先判断是全系统、单支路、某节点以后还是单灯颜色问题。七条LIN支路相互独立，而每条支路内部又有前后顺序。把N162实际值、支路状态和物理拓扑连起来，便能以最小拆装范围定位灯模块、连接器或线束故障。
