整理吉利 4AT-2B 四速自动变速器(64针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

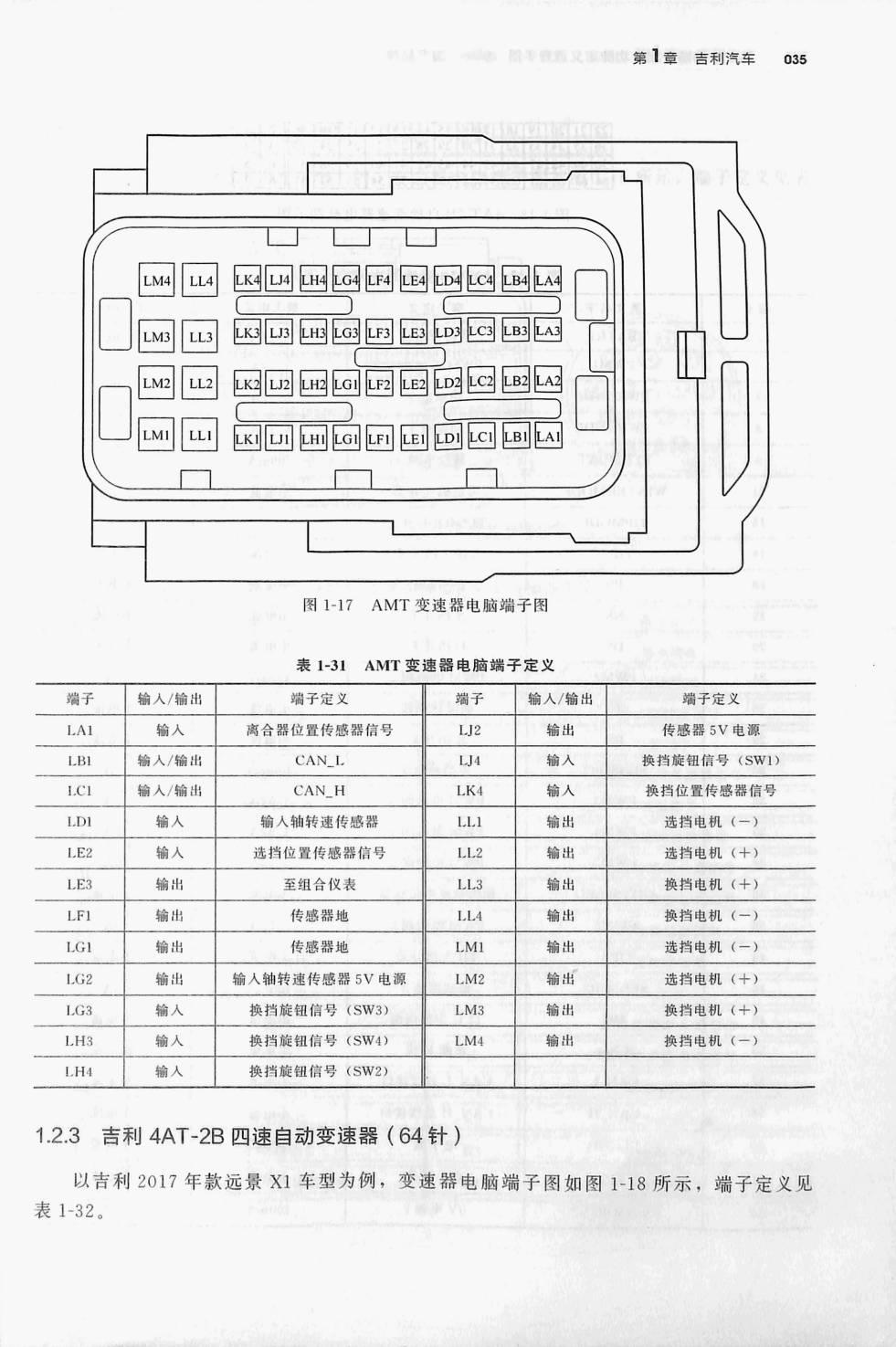

表1-31 AMT 变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 输入/输出 | 端子定义 | 端子 | 输入/输出 | 端子定义 |
| LA1 | 输入 | 离合器位置传感器信号 | L.J2 | 输出 | 传感器5V电源 |
| 一BI | 输入/输出 | CAN_L | .4 | 输入 | 换挡旋钮信号(SW1) |
| LC1 | 输入/输出 | CAN_H | L.K4 | 输入 | 换挡位置传感器信号 |
| 1D1 | 输入 | 输入轴转速传感器 | L.L1 | 输出 | 选挡电机(一) |
| L.E2 | 输入 | 选挡位置传感器信号 | L.L.2 | 输出 | 选挡电机(十) |
| LE3 | 输出 | 至组合仪表 | LL3 | 输出 | 换挡电机(+) |
| LF1 | 输出 | 传感器地 | L.L4 | 输出 | 换挡电机(一) |
| LGI | 输出 | 传感器地 | LMI | 输出 | 选挡电机(一) |
| L.G2 | 输出 | 输入轴转速传感器5V电源 | L.M2 | 输出 | 选挡电机(十) |
| 1G3 | 输入 | 换挡旋钮信号(SW3) | LM3 | 输出 | 换挡电机(+) |
| L.H3 | 输入 | 换挡旋钮信号(SW4) | LM4 | 输出 | 换挡电机(一) |
| L.H4 | 输入 | 换挡旋钮信号(SW2) |

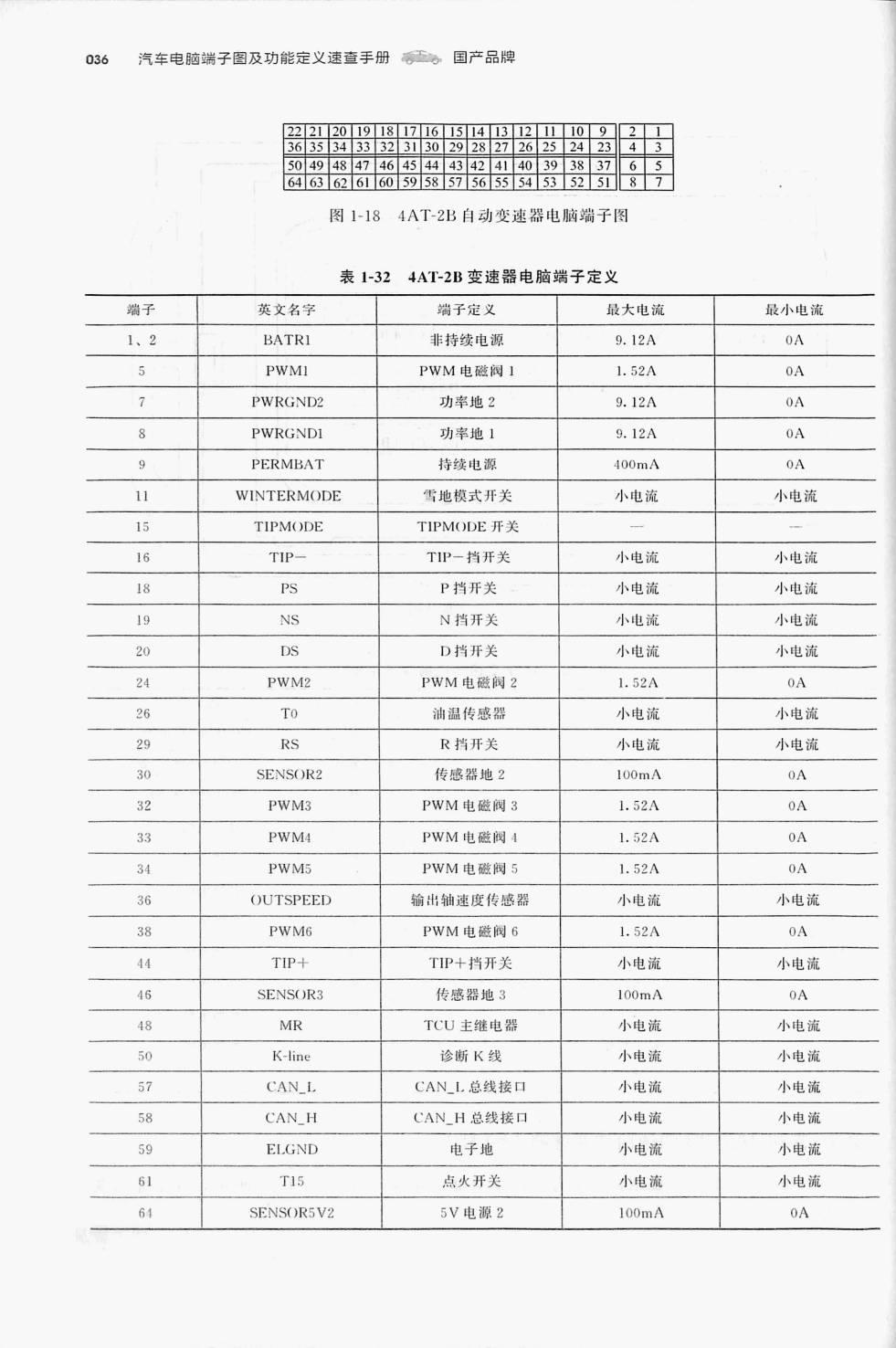

表1-32 4AT-2B变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 端千 | 英文名字 | 端子定义 | 最大电流 | 最小电流 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
