摘要上海通用君威电脑板32+32针端子资料。

上海通用君威电脑板32+32针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

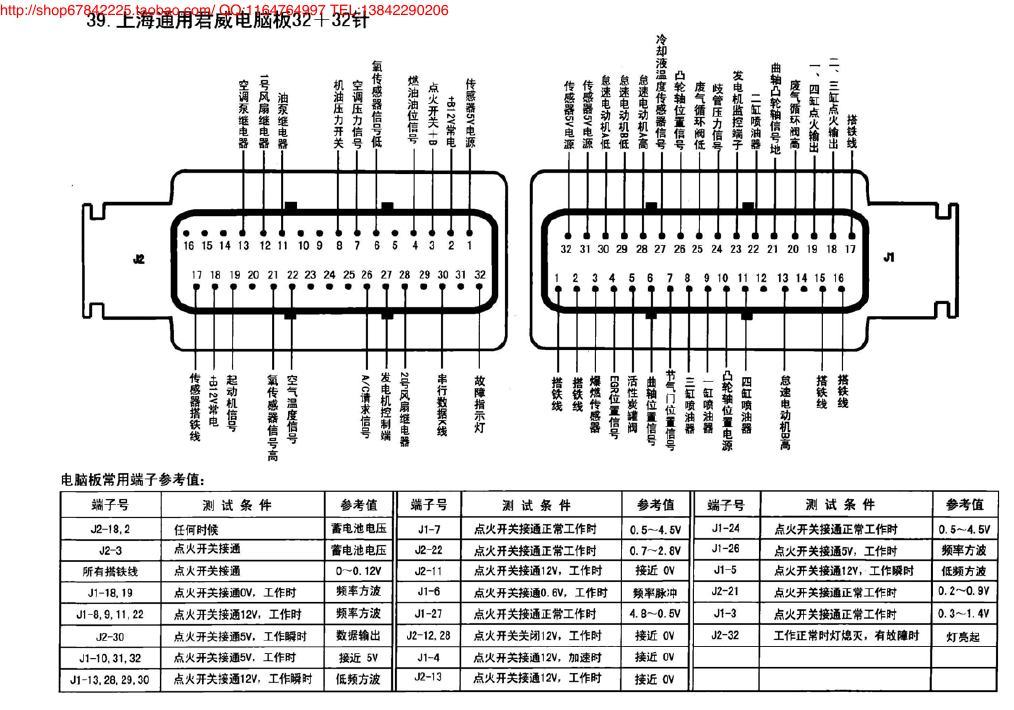

上海通用君威电脑板32+32针 端子图
上海通用君威电脑板32+32针 端子图 原始资料第1页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
