整理众泰 DCT360C六速湿式双离合变速器(81针+36针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

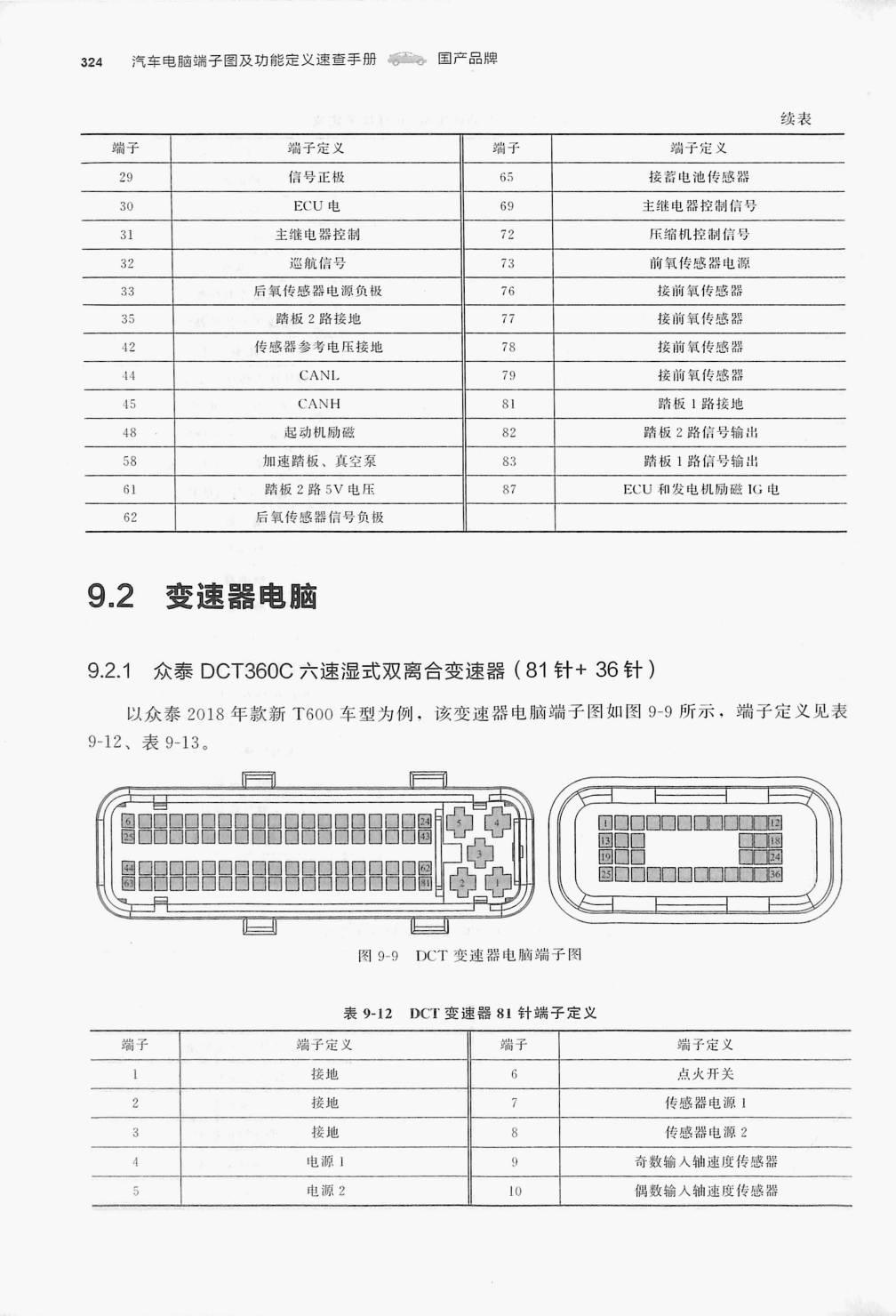

表9-12 DCT 变速器81针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 接地 | 6 | 点火开关 |
| 2 | 挨地 | 传感器电源！ |
| 接地 | 传感器电源2 | |
| 电源1 | 9 | 奇数输入轴速度传感 |
| 电源 2 | 10 | 偶数箱人轴速度传感器 |

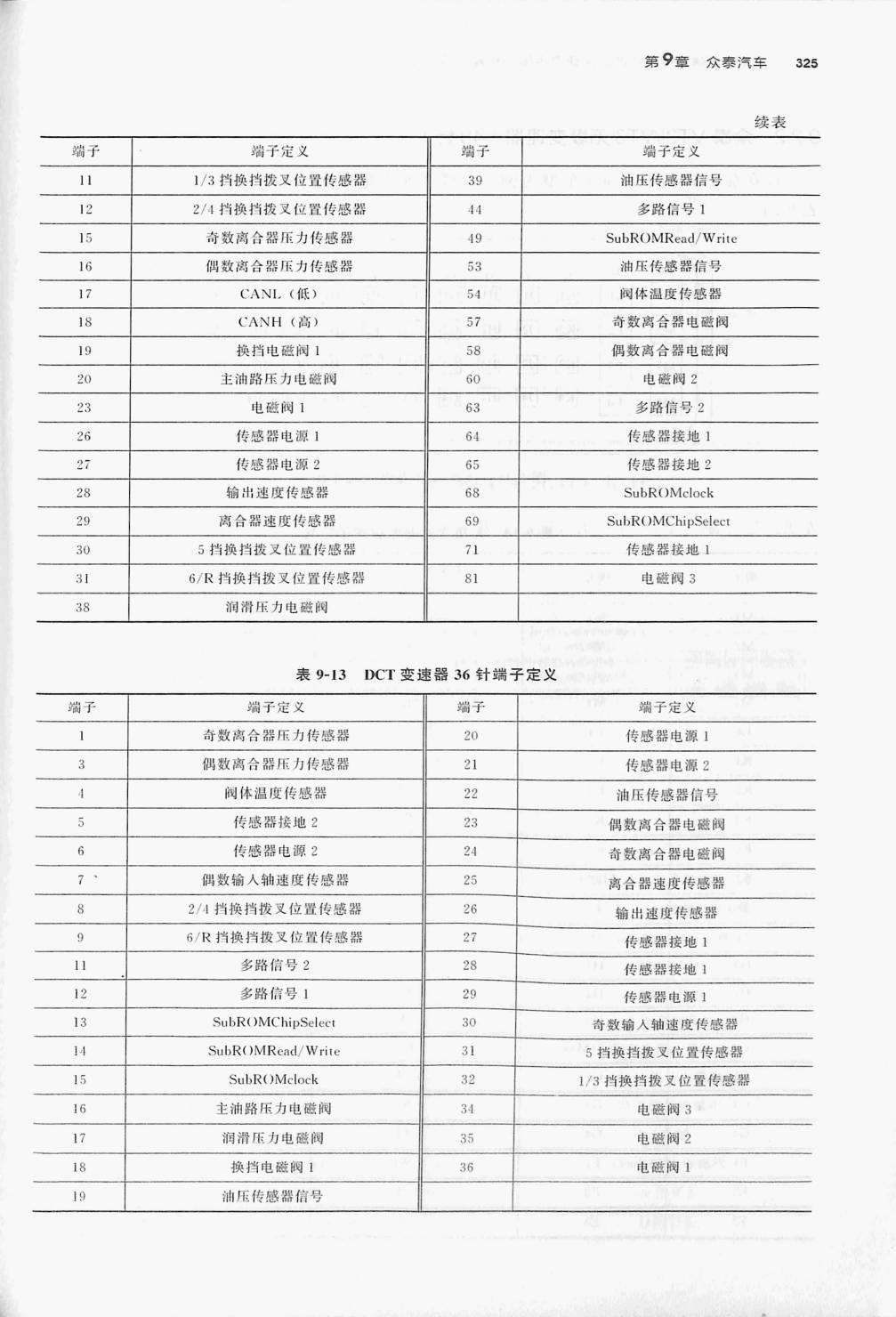

表9-13 DCT 变速器36 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 奇数商合器压力传感器 | 20 | 传感器电源1 | |
| 3 | 偶数离合器压力传感器 | 21 | 传感器电源2 |
| 阀体温度传感器 | 22 | 油压传感器信号 | |
| 51 | 传感器接地2 | 23 | 偶数离合器电磁阀 |
| 6 | 传感器电源2 | 24 | 奇数离合器电磁阀 |
| 7： | 偶数输入轴速度传感器 | 25 | 离合器速度传感器 |
| 2/4 挡换挡拨叉位置传感器 | 26 | 输出速度传感器 | |
| 9 | 6/R 挡换挡拨叉位置传感器 | 27 | 传感器接地1 |
| 11 | 多路信号2 | 28 | 传感器接地1 |
| 12 | 多路信号1 | 29 | 传感器电源！ |
| 13 | SubROMChipSelect | 30 | 奇数输入轴速度传感器 |
| 14 | SubROMRead/Write | 31 | 5挡换挡拨又位置传感器 |
| 15 | SubROMclock | 32 | 1/3挡换挡拨叉位置传感器 |
| 16 | 主油路压力电磁阀 | 34 | 电磁阀3 |
| 17 | 润滑压力电磁阀 | 35 | 电磁阀2 |
| 18 | 换挡电磁阀1 | 36 | 电磁阀1 |
| 19 | 油压传感器信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
