奔驰R744二氧化碳空调：跨临界循环、控制诊断与维修安全

R744以二氧化碳作为汽车空调制冷剂，全球变暖潜值低，但它不是“把R134a换成CO₂”这么简单。CO₂的临界温度约31°C，环境温度较高时高压侧可能在跨临界状态工作，不一定发生传统意义上的冷凝；系统压力也显著更高。因此R744必须同时依据压力和温度判断状态，并使用专门设计的压缩机、气体冷却器、电子膨胀阀、传感器和维修设备。

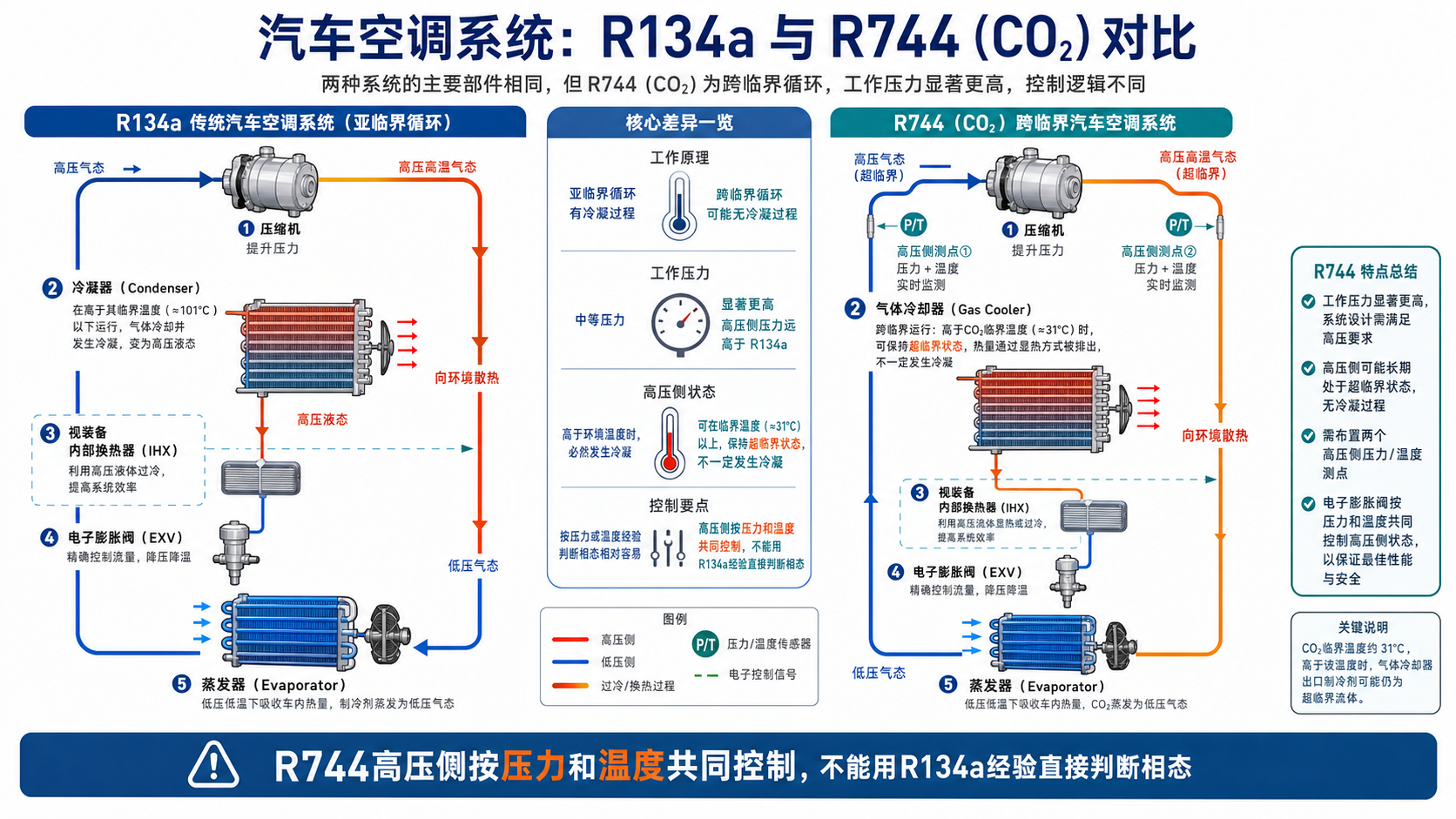

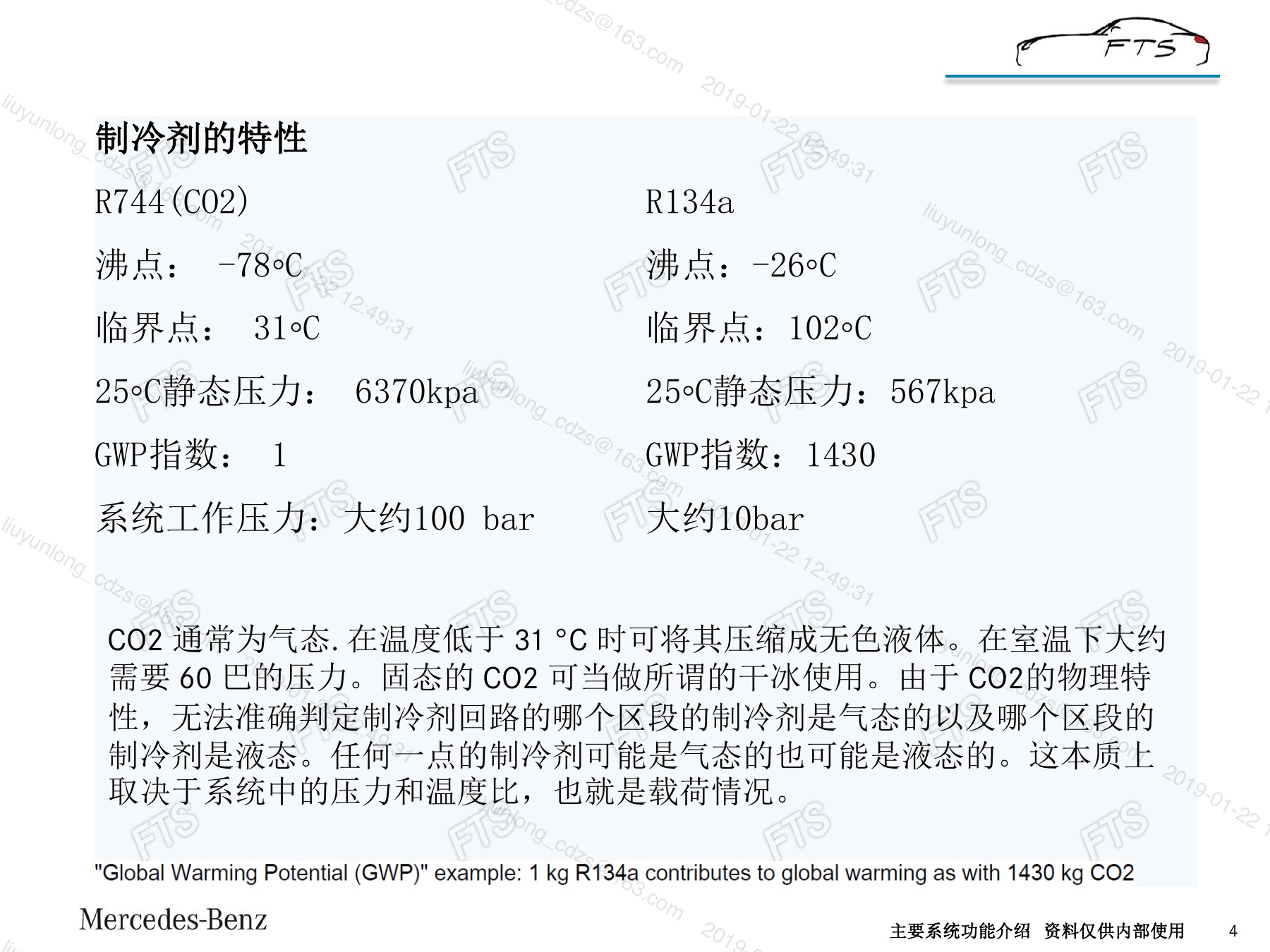

一、R744与R134a的根本差异

R134a的临界温度约102°C，在常见汽车空调工况下，高压蒸气经过冷凝器后可变为高压液体。R744临界温度约31°C，气体冷却器出口温度高于临界温度时，高压侧保持超临界状态，只发生连续的降温和密度变化。此时无法只凭“高压侧应该是液体”来判断系统。

二、为什么R744压力远高于传统系统

CO₂在常温下的饱和压力很高，跨临界循环还需要通过高侧压力优化制冷效率。因此管路、接头、换热器、压缩机、传感器和安全阀都按更高压力等级设计。普通R134a软管、表组、回收机和充注站不能用于R744。

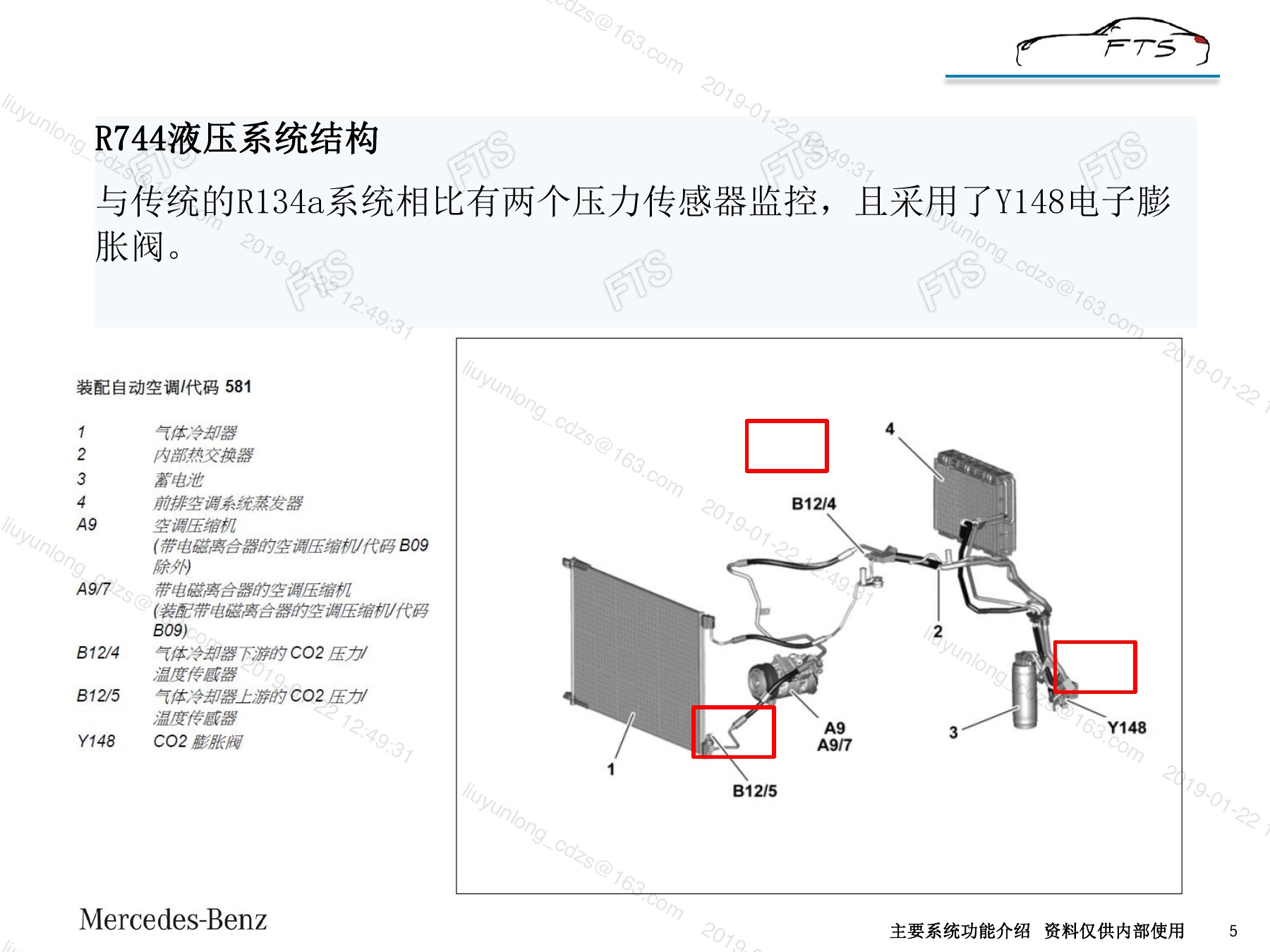

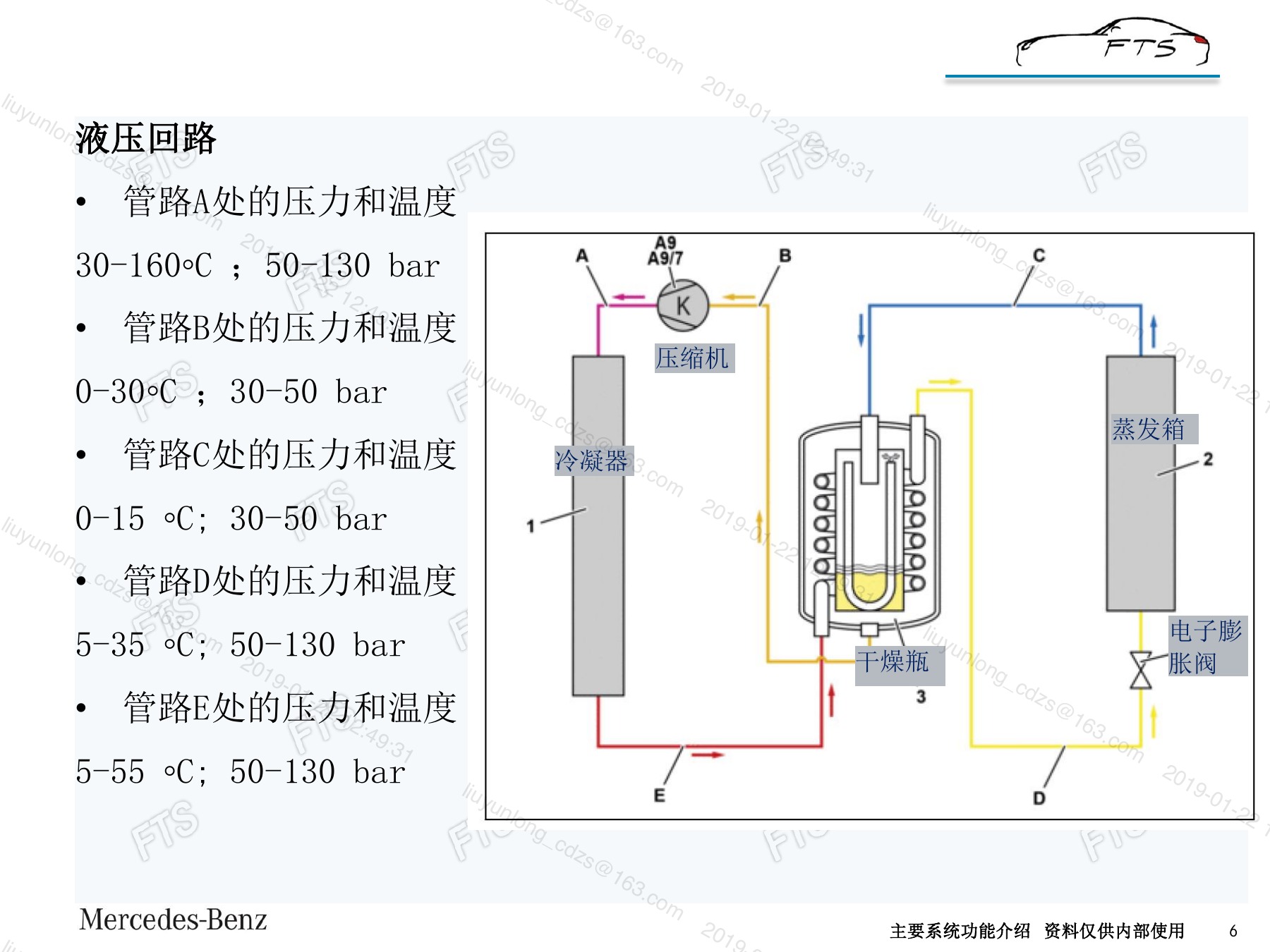

三、R744主要回路部件

• 变排量制冷压缩机：提高制冷剂压力和温度，并按控制请求调节排量。
• 气体冷却器：把高压侧热量排向车外空气，在跨临界工况下不称为传统冷凝器。
• 内部热交换器：利用高低压侧换热改善循环效率。
• 电子膨胀阀Y148：精确调节流量和高低压侧状态。
• 蒸发器：低压制冷剂吸收车内空气热量，完成制冷。
• 上下游压力/温度传感器：为状态估算、效率控制和保护提供数据。

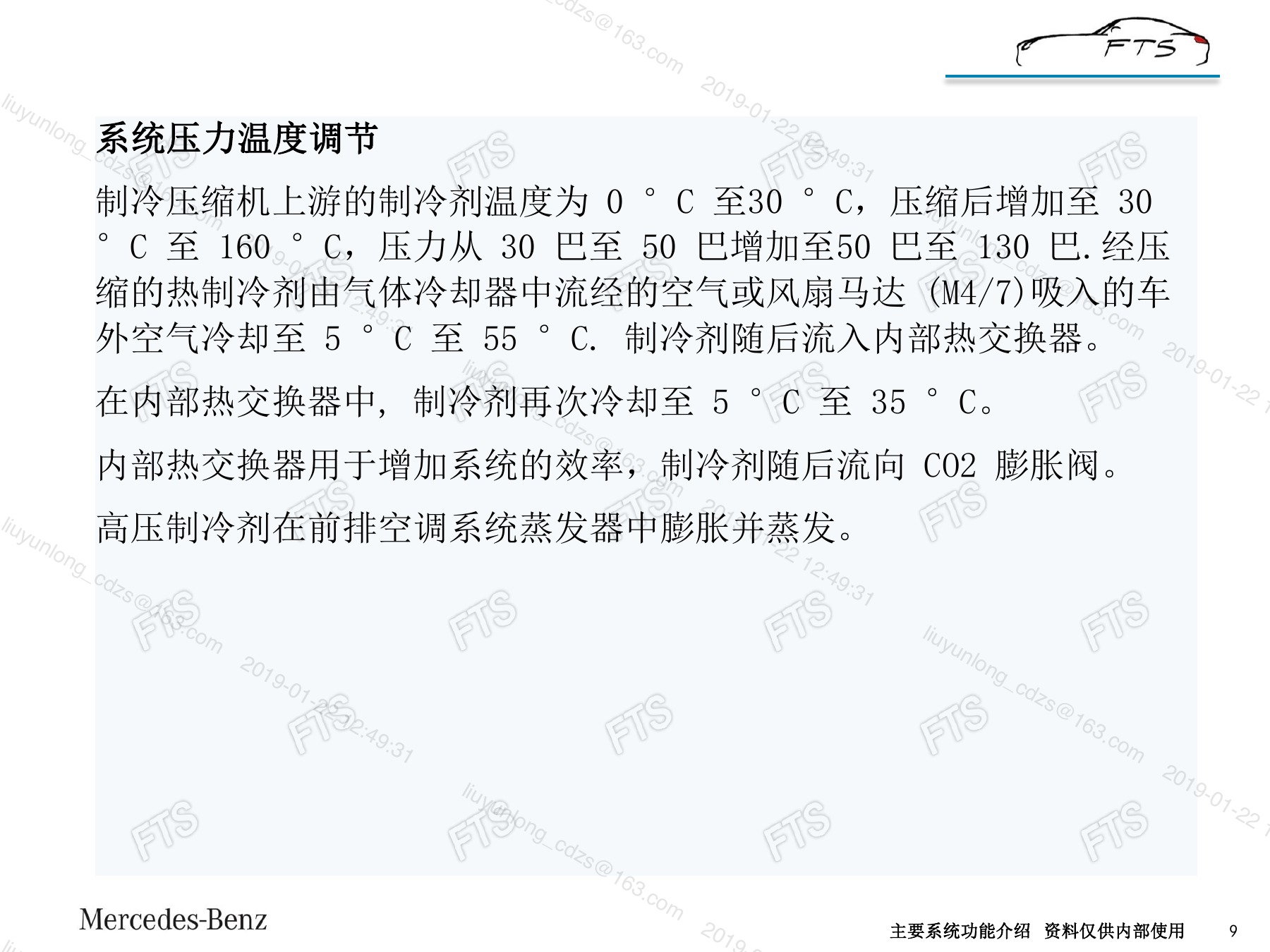

四、压力和温度必须成对读取

同一压力下，R744可能因温度不同处于气态、液态、两相或超临界状态；同一温度下，压力变化也会改变密度和焓值。诊断时应同时观察压缩机出口/气体冷却器入口与气体冷却器出口/节流入口等测点的压力和温度，再结合环境温度、蒸发器温度和压缩机请求判断。

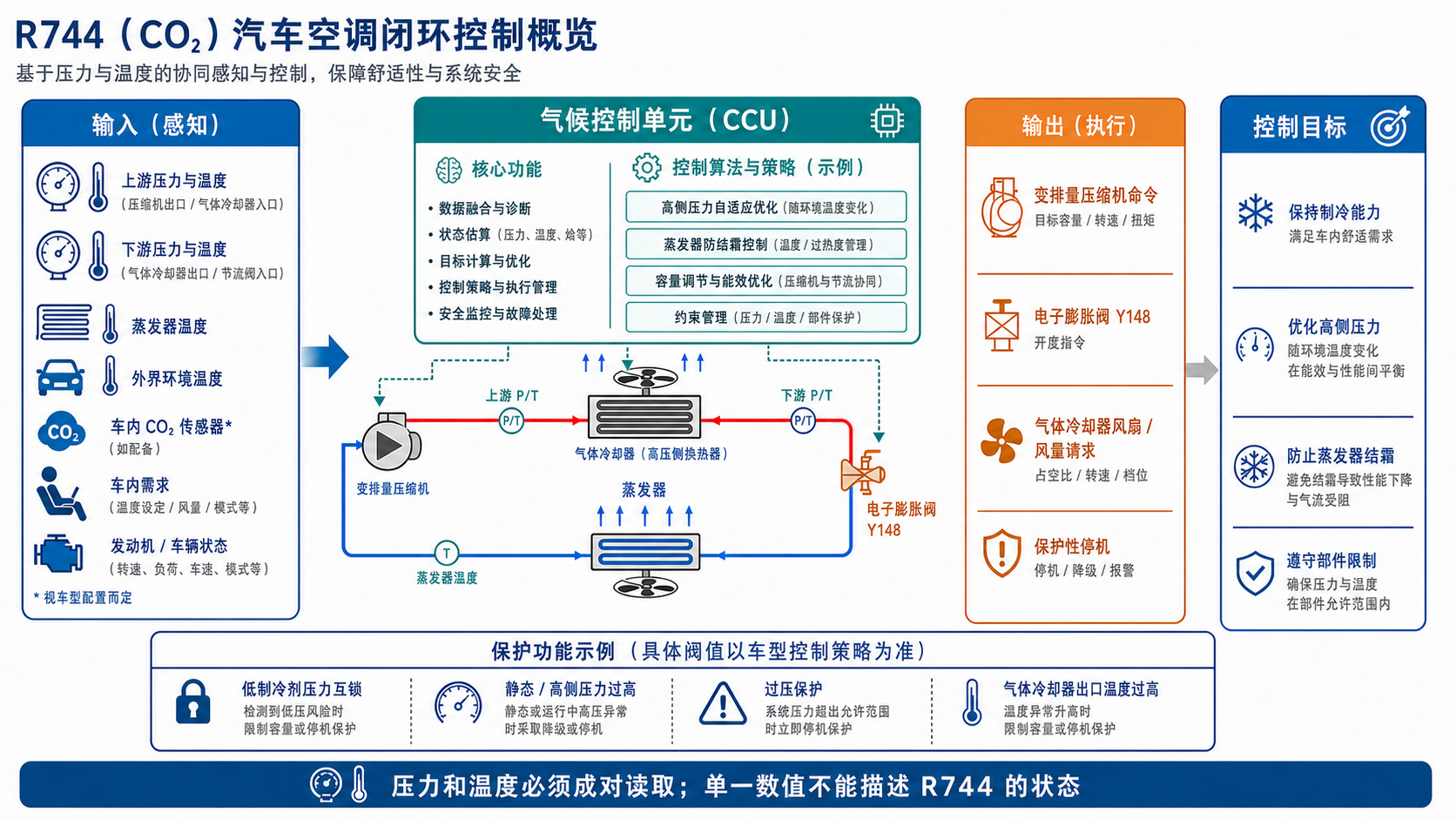

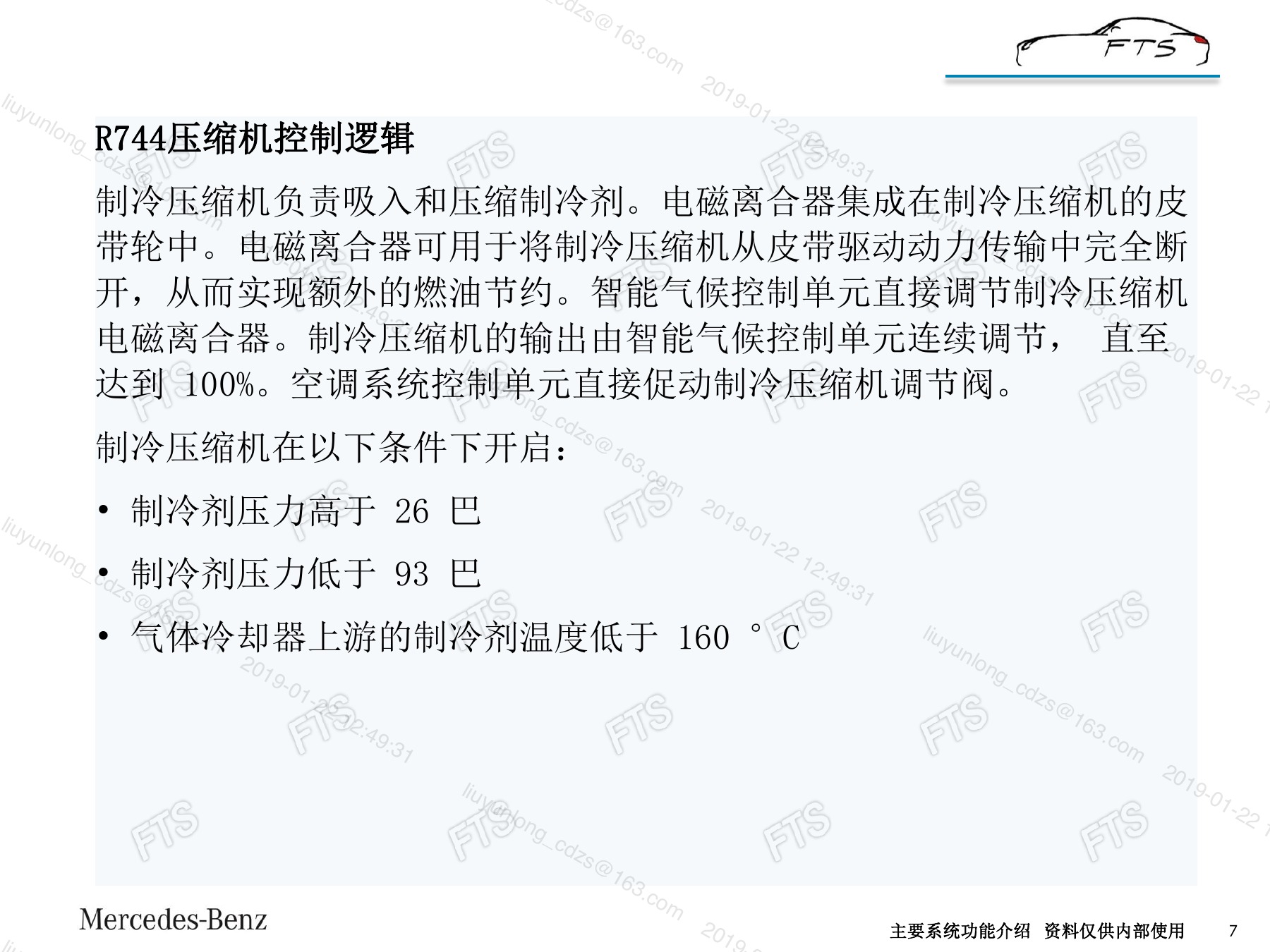

五、闭环控制如何工作

控制单元根据车内需求和环境状态计算目标制冷量，同时调节压缩机排量和Y148开度，使高侧压力随温度处于效率较高且安全的范围。气体冷却器风量决定排热能力，蒸发器温度用于防结霜，压力和温度限制则负责保护部件。

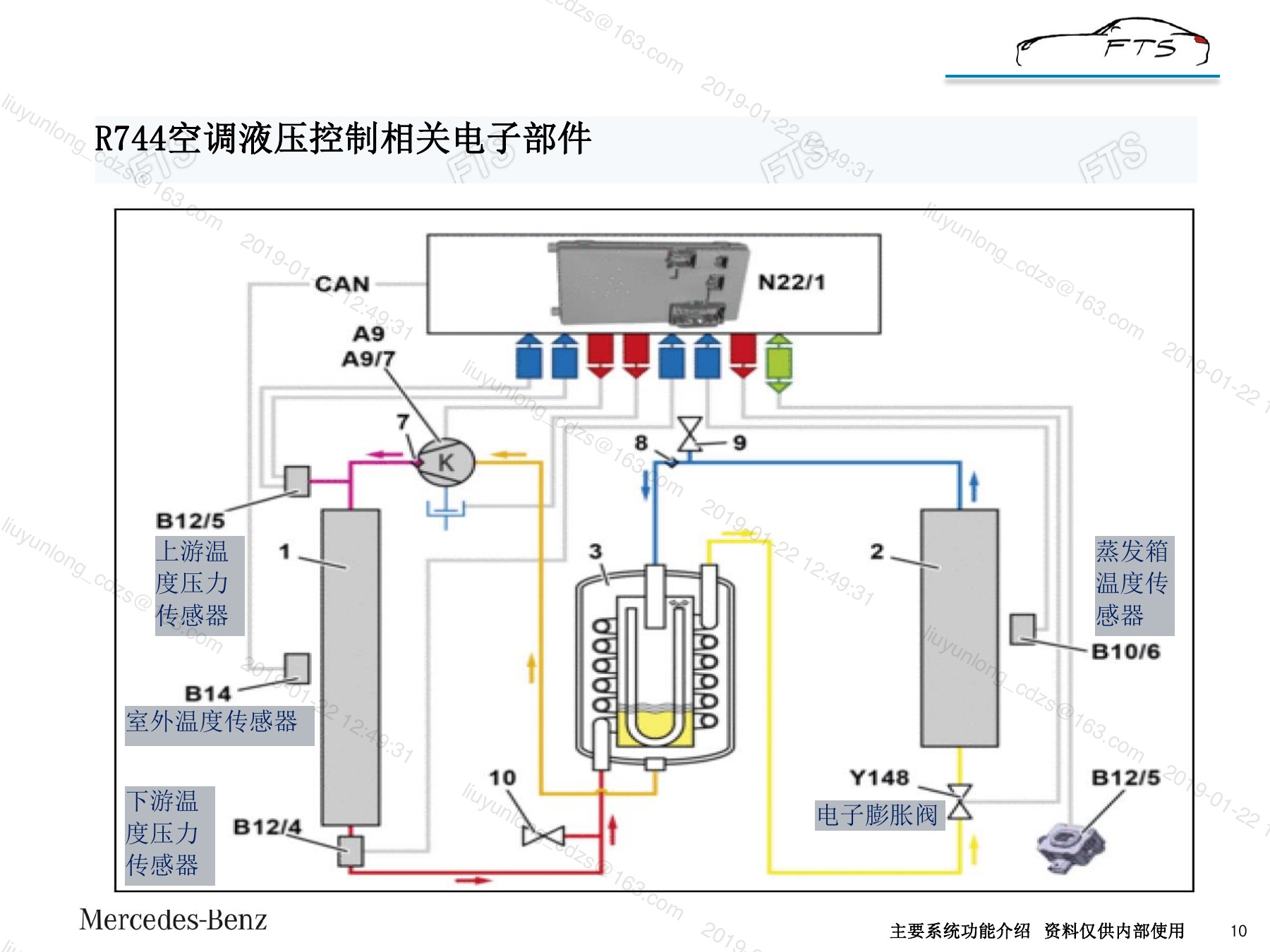

六、两个温压测点的诊断价值

上游测点反映压缩机输出和气体冷却器入口状态，下游测点反映排热后的高压侧状态。若压缩机请求很高但上下游压差或温差不符合预期，需要同时考虑压缩机排量、Y148开度、气体冷却器风量、制冷剂量和传感器合理性。单独看到“高压很高”并不能直接判定堵塞。

七、电子膨胀阀Y148的作用

Y148不仅控制蒸发器流量，还参与高侧压力优化。阀门卡滞、线圈/驱动故障或命令与实际开度不一致，可能造成制冷不足、压力异常、蒸发器过热或结霜。诊断应比较阀门命令、压力温度变化和系统响应，而不是只测线圈电阻。

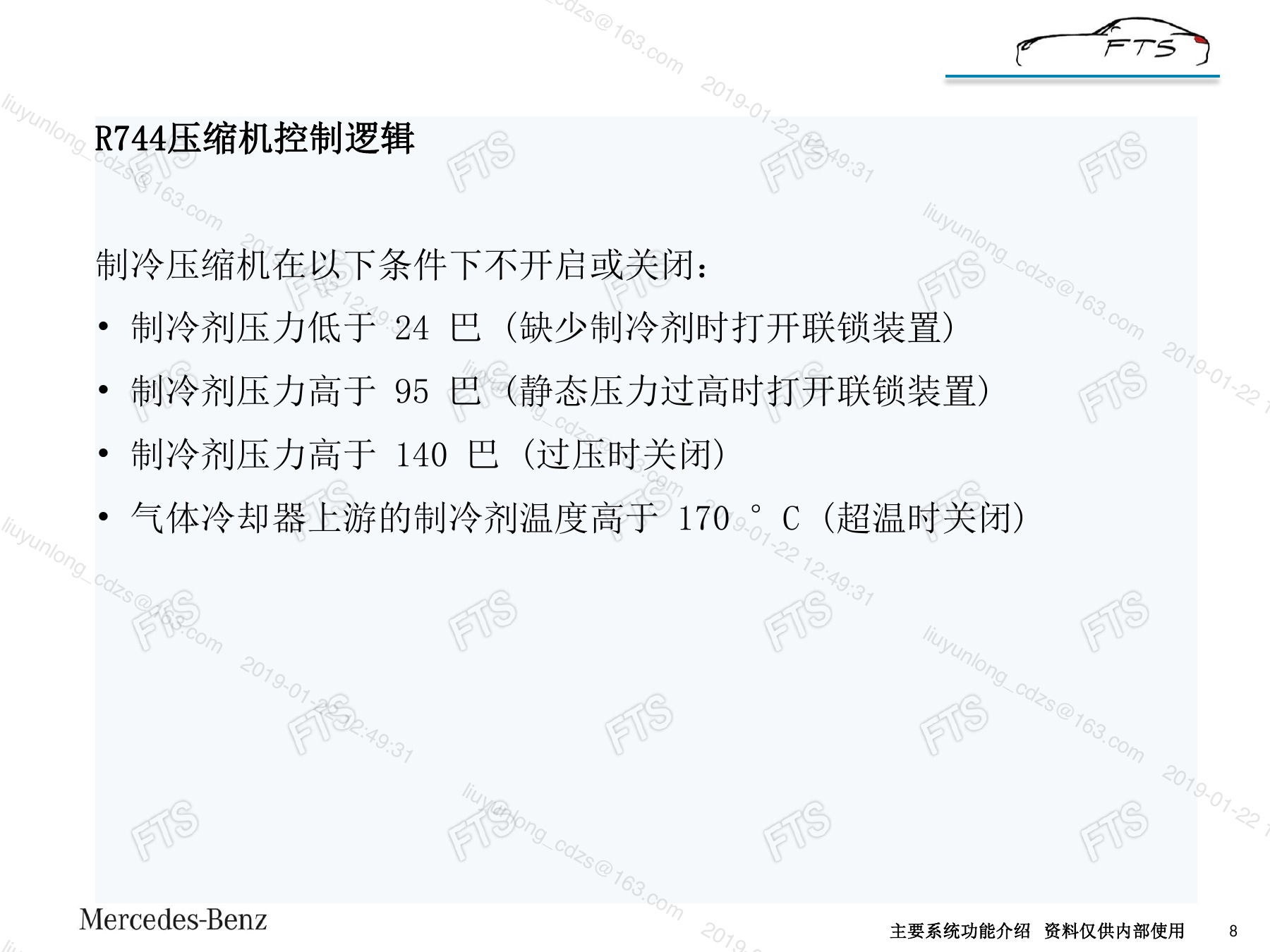

八、保护停机不是故障本身

R744系统会对低制冷剂压力、静态或运行高压异常、过压以及气体冷却器出口温度过高等情况采取限制、降级或停机。具体阈值属于车型控制策略。出现压缩机被禁止时，应先找出保护条件，再判断是制冷剂不足、风量不足、传感器错误、阀门或压缩机故障。

九、气体冷却器风量不足的表现

车速较低或环境温度较高时，风扇和导风结构对排热尤为重要。风扇不转、转速不足、换热器外部堵塞或导风板缺失，会让下游温度和高侧压力升高，控制单元可能降低压缩机能力或停机。高速行驶时好、怠速时不冷，是重要线索。

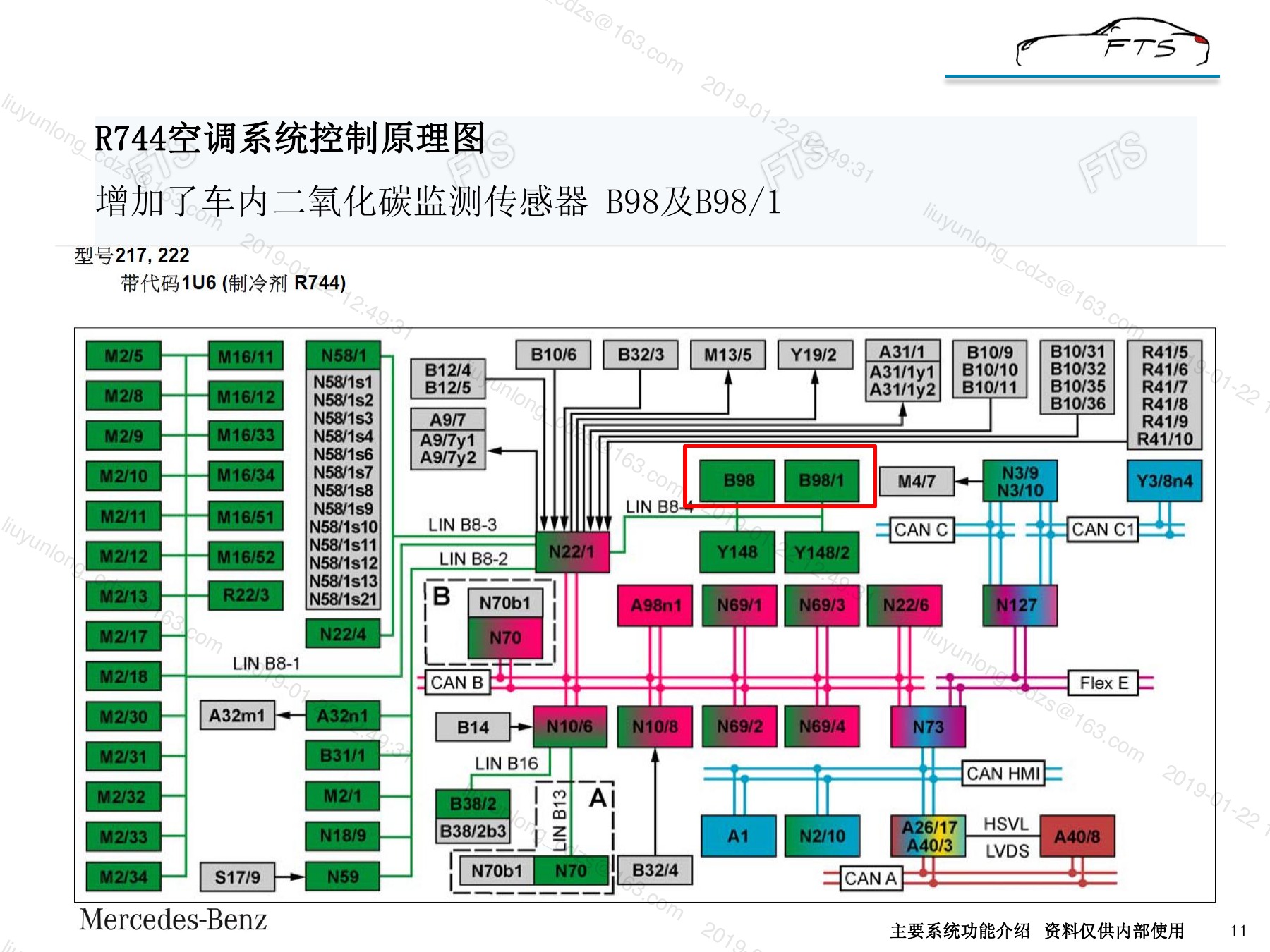

十、车内CO₂传感器不是制冷剂压力传感器

部分配置增加车内CO₂监测传感器B98/B98/1，用于监测乘员舱空气质量和通风需求。它与制冷回路中的压力/温度传感器功能不同。车内CO₂浓度异常不等于制冷剂泄漏，制冷剂泄漏也不能只依靠车内空气质量传感器判断。

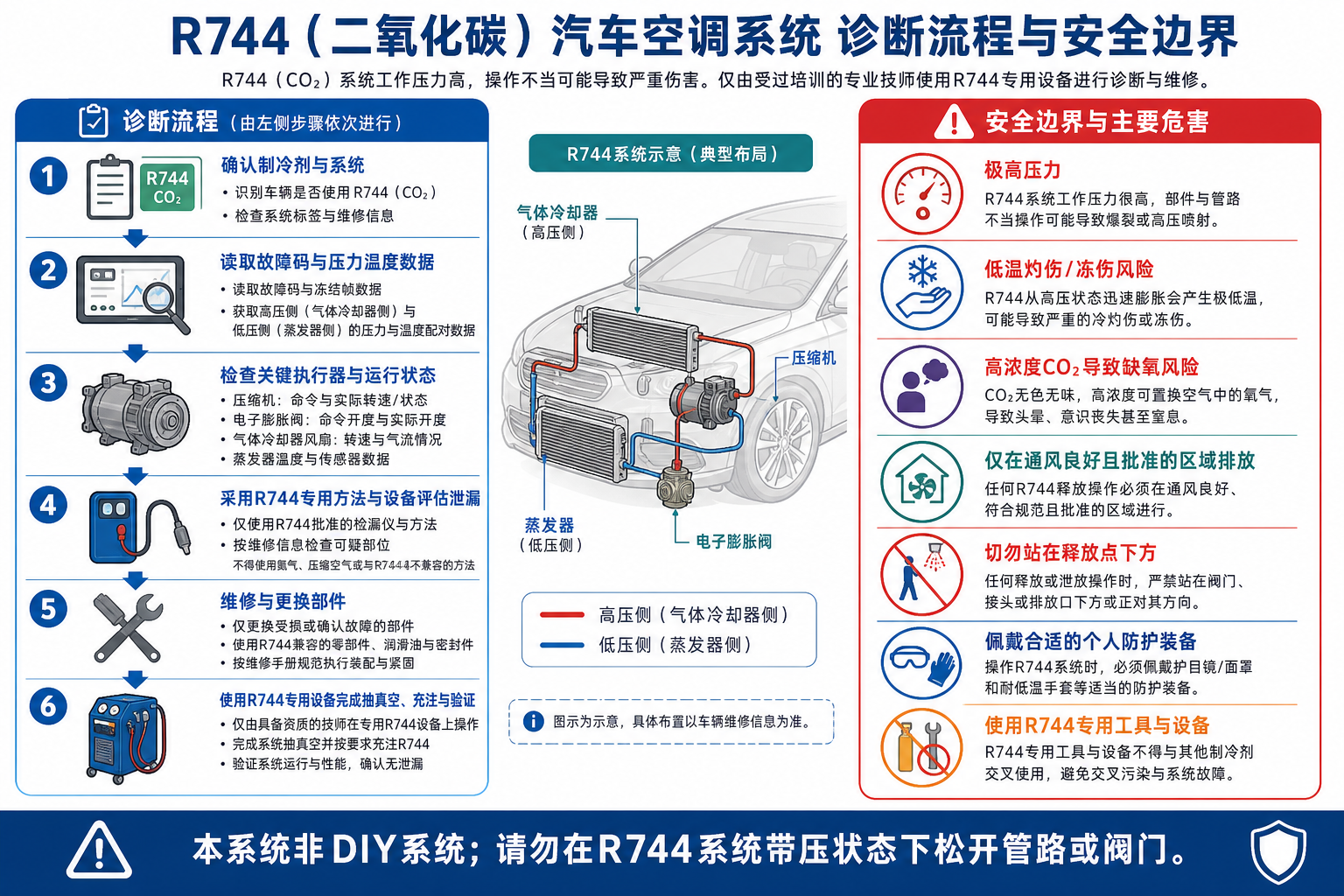

十一、制冷不足的诊断顺序

• 确认车辆使用R744并核对制冷剂标签和车型信息。
• 读取气候控制、压缩机和相关控制单元故障码及冻结数据。
• 检查压缩机命令与实际状态、Y148命令及系统响应。
• 成对比较上下游压力和温度，并结合环境与蒸发器温度。
• 确认气体冷却器风扇、导风和换热器清洁状态。
• 只有证据指向泄漏或制冷剂量问题时，才使用R744专用设备继续检测。

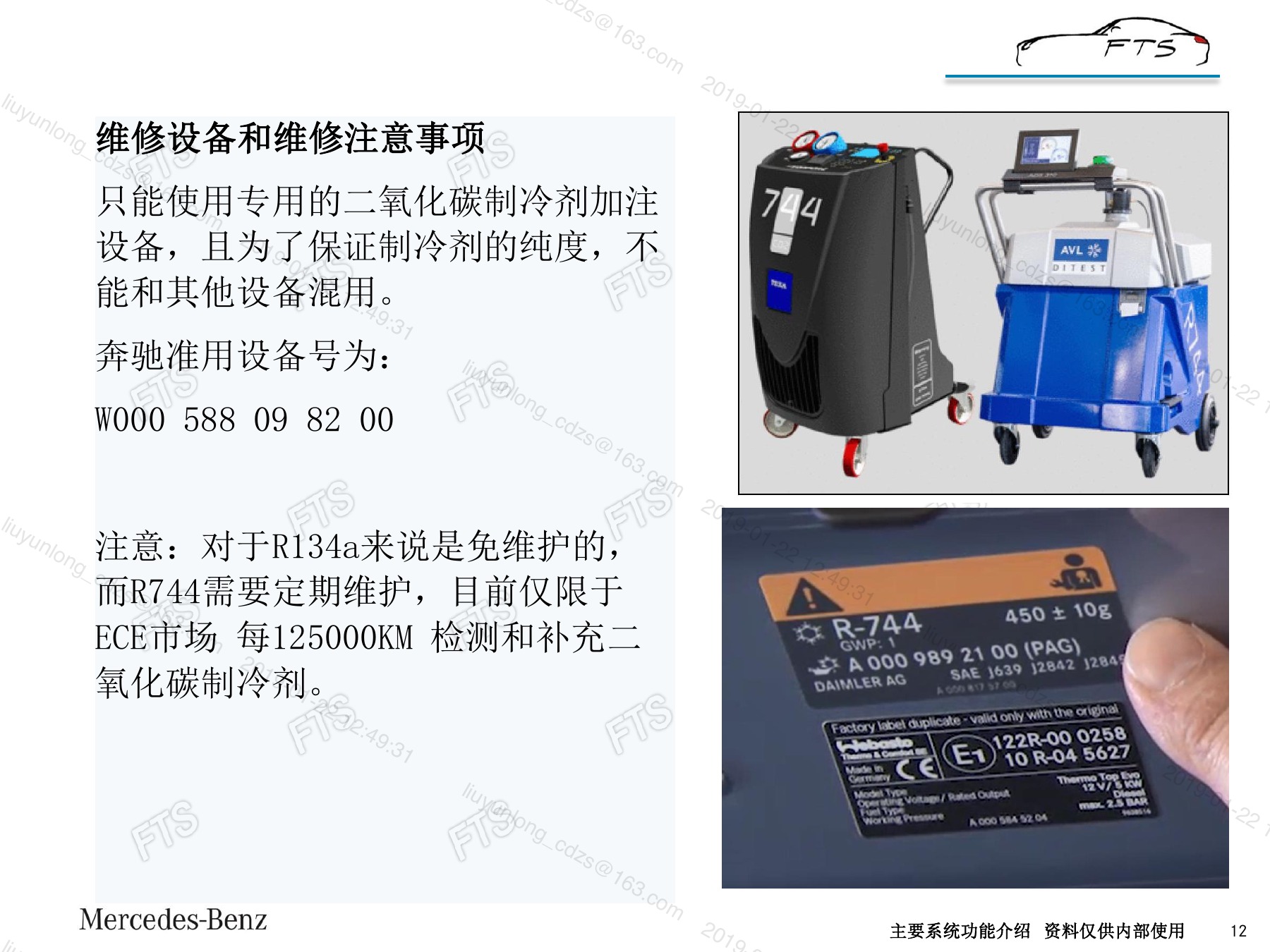

十二、泄漏与纯度管理

R744必须使用专用回收/加注和检漏设备，工具与其他制冷剂系统不得交叉使用，以免污染或损坏设备。制冷剂纯度、管路密封和充注质量会影响控制和性能。泄漏检测、排放、抽真空和充注只应由经过培训的专业人员按车型规范完成。

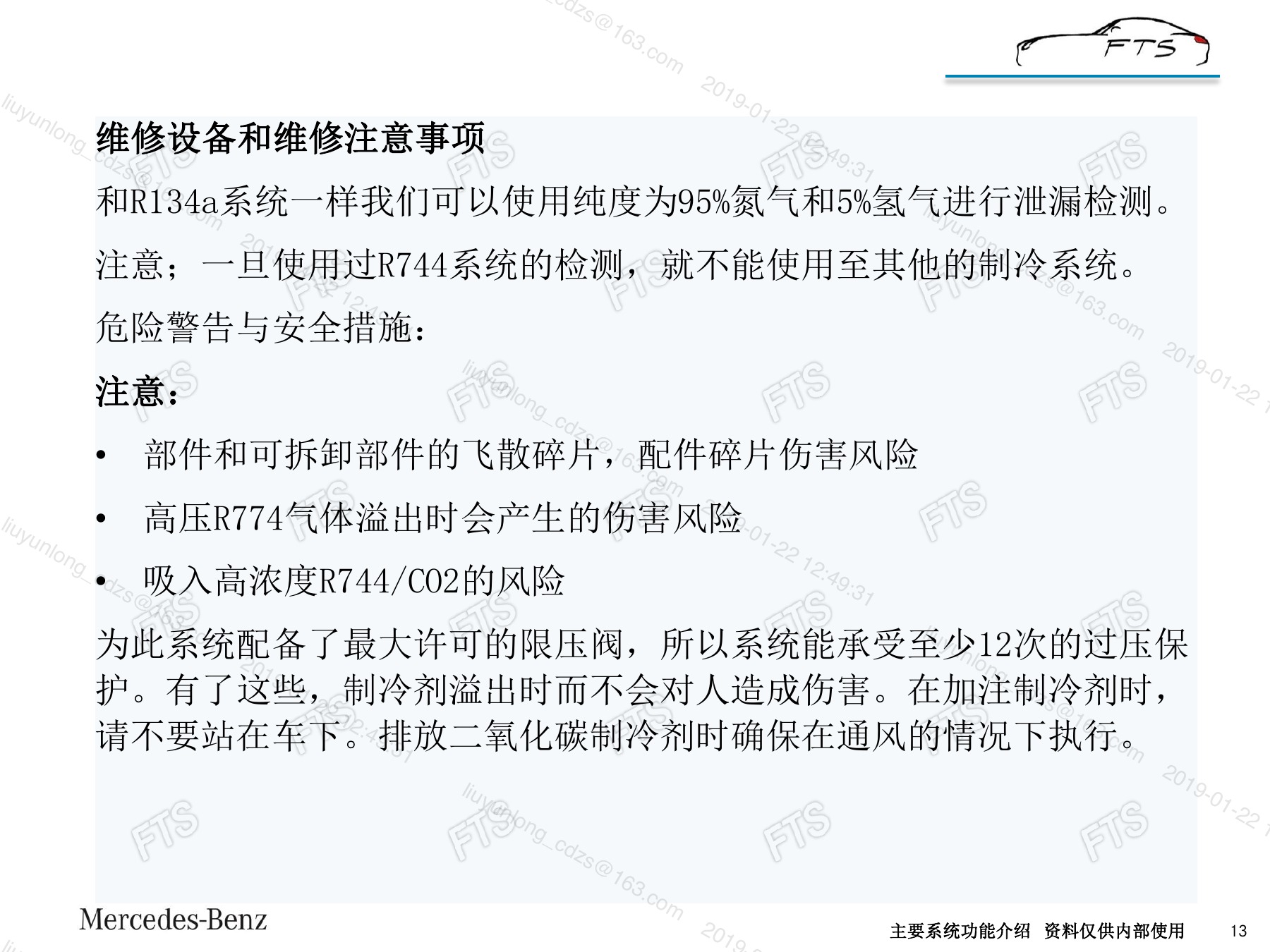

十三、R744的三类主要危险

• 极高压力：带压松开管路或阀门可能导致部件破裂和高速喷射。
• 低温伤害：高压CO₂快速膨胀会产生极低温，造成冷灼伤或冻伤。
• 缺氧风险：CO₂无色无味，高浓度会置换空气中的氧气，导致头晕、意识丧失甚至窒息。

十四、维修安全边界

本系统不适合DIY。不得在带压状态下松开管路、接头或阀门。任何释放或回收操作都应在通风良好且获批准的区域进行，人员不得站在排放点下方或正对喷射方向，并应佩戴合适的眼部和手部防护。安全阀和限压设计不能被理解为“释放一定无害”。

十五、为什么不照搬维护里程

特定市场和时期的车型服务文件曾规定R744检查里程，但维护周期会受车型、地区法规和后续服务文件影响。本文不把旧里程作为通用要求；实际车辆应依据最新车型维修计划和合法设备进行维护。

十六、常见误判

• 用R134a系统的高低压经验判断R744相态。
• 只看压力不看温度便判定制冷剂量或堵塞。
• 压缩机被禁止就直接更换压缩机。
• 忽略气体冷却器风量和环境温度。
• 把车内CO₂空气质量传感器当作制冷剂泄漏传感器。
• 使用普通空调设备连接R744回路。

诊断思路小结

R744空调的核心是跨临界循环、高工作压力和压力/温度联合控制。先确认系统类型，再以成对温压数据、压缩机和电子膨胀阀响应、气体冷却器风量及保护条件建立证据链。涉及开路、检漏、回收或充注时，必须交由具备资质的专业人员使用R744专用设备完成。
