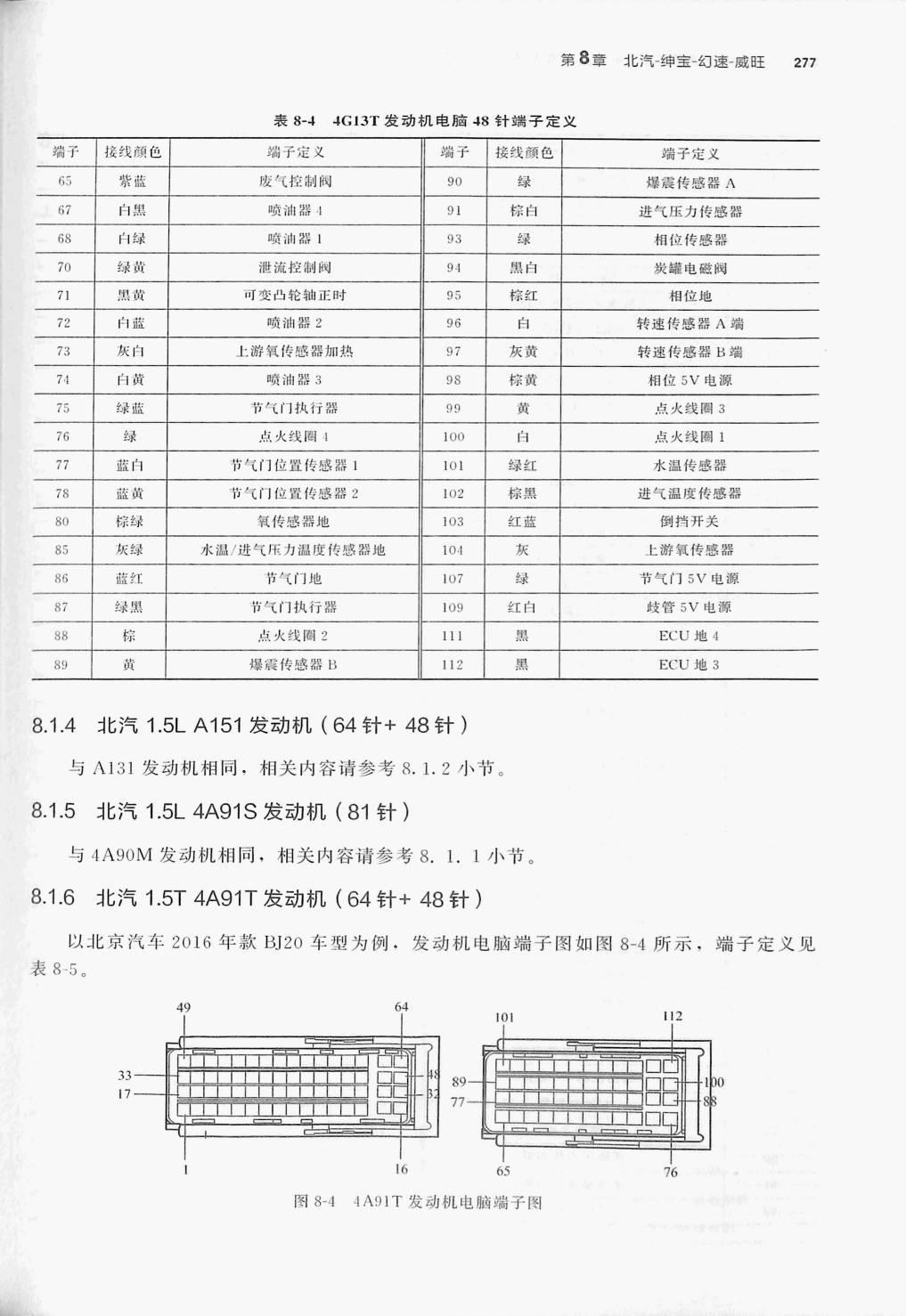

表8-4 4G13T发动机电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 65 | 紫蓝 | 废气控制间 | 90 | 绿 | 爆震传感器 A |
| 67 | 白黑 | 咬油器！ | 91 | 棕白 | 进气压力传感器 |
| 68 | 白绿 | 喷油器1 | 93 | 绿 | 相位传感器 |
| 70 | 绿黄 | 泄流控制阀 | 94 | 黑白 | 炭罐电磁阀 |
| 71 | 黑黃 | 可变凸轮轴正时 | 95 | 棕红 | 相位地 |
| 72 | 白蓝 | 喷油器2 | 96 | 白 | 转速传感器A端 |
| 73 | 灰白 | 上游氧传感器加热 | 97 | 灰黃 | 转速传感B端 |
| 74 | 白黄 | 喷油器3 | 98 | 棕黄 | 相位SV电源 |
| 75 | 绿蓝 | 节气门执行器 | 99 | 黄 | 点火线圈3 |
| 76 | 绿 | 点火线圈王 | 100 | 白 | 点火线圈1 |
| 77 | 蓝白 | 节气门位置传感器1 | 101 | 绿红 | 水温传感器 |
| 78 | 蓝黃 | 节气门位置传感器2 | 102 | 棕黒 | 进气温度传感器 |
| 80 | 棕绿 | 氧传感器地 | 103 | 紅蓝 | 倒挡开关 |
| 85 | 灰绿 | 水温/进气压力温度传感器地 | 104 | 灰 | 上游氧传感器 |
| 85 | 蓝红 | 节气门地 | 107 | 绿 | 节气门SV电源 |
| 87 | 绿黑 | 节气门执行器 | 109 | 红白 | 歧管 5V电源 |
| 88 | 棕 | 点火线圈2 | 11 | 黑 | ECU 地4 |
| 89 | 黄 | 爆震传感器 B | 112 | 黑 | ECU地3 |
表8-5。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 101 | 112 | |
| 33 | 89 | -100 |
| 17- | -S8 | |
| 16 | 65 | 76 |
