整理北汽1.3T JLB-4G13T 发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

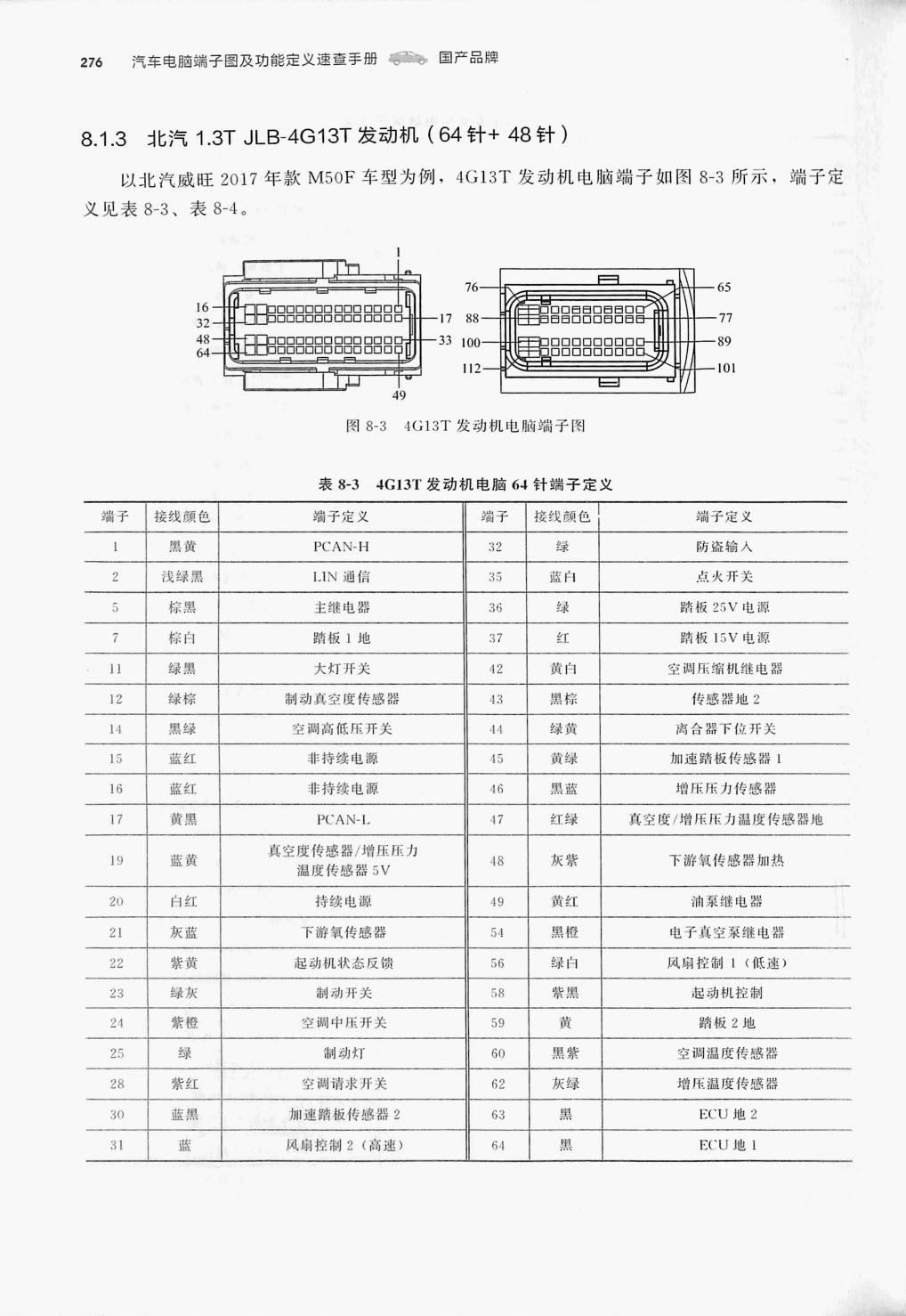

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 8-3
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 黑黄 | PCAN-H | 32 | 防盗输入 | ||
| 2 | 浅绿黑 | LIN通信 | 35 | 蓝白 | 点火开关 |
| 5 | 棕黑 | 主继电器 | 36 | 绿 | 踏板25V电源 |
| 棕白 | 踏板1地 | 37 | 红 | 踏板15V电源 | |
| 绿黑 | 大灯开关 | 42 | 黄白 | 空调压缩机继电器 | |
| 12 | 绿棕 | 制动真空度传感器 | 43 | 黑棕 | 传感器地2 |
| 14 | 黑绿 | 空调高低压开关 | 44 | 绿黄 | 离合器下位开关 |
| 15 | 蓝红 | 非持续电源 | 15 | 黄绿 | 加速踏板传感器1 |
| 16 | 蓝红 | 非持续电源 | 46 | 黑蓝 | 增压压力传感器 |
| 17 | 黃黑 | PCAN-L | 47 | 紅绿 | 真空度/增压压力温度传感器地 |
| 真空度传感器/增压压力 | |||||
| 19 | 蓝黄 | 48 | 灰紫 | 下游氧传感器加热 | |
| 温度传感器5V | |||||
| 20 | 白红 | 持续电源 | 49 | 黄红 | 油泵继电器 |
| 21 | 灰蓝 | 下游氧传感器 | 54 | 黑橙 | 电子真空泵继电器 |
| 22 | 紫黄 | 起动机状态反馈 | $6 | 绿白 | 风扇控制1(低速) |
| 23 | 绿灰 | 制动开关 | 58 | 紫黑 | 起动机控制 |
| 24 | 紫撥 | 空调中压开关 | 59 | 黄 | 踏板2地 |
| 25 | 绿 | 制动灯 | 60 | 黑紫 | 空调温度传感器 |
| 28 | 紫红 | 空调请求开关 | 62 | 灰绿 | 增压温度传感器 |
| 30 | 蓝热 | 加速踏板传感器2 | 63 | 黑 | ECU地2 |
| 31 | 蓝 | 风扇控制2(高速) | 64 | 黑 | ECU地1 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
